Как установить в гараже роллеты на окна и двери своими руками: Инструкция

Как собираются рольставни

Полотно рольставней

Полотно рольставней набирается из ламелей. Это чем-то похоже на жалюзи, но каждая планка цепляется прямо за соседнюю посредством особых зубцов и крючков. При наборе полотна одна ламель сбоку вставляется в другую, пока не наберется нужное количество. Поэтому измерения с точностью до миллиметра смысла не имеют. При необходимости к полотну просто добавляется одна лишняя ламель, которая останется намотанной на стержень в коробе. Естественно, заказчику придется за это заплатить чуть больше.

Ламели бывают трех типов:

• С мягким заполнителем.
• С твердым заполнителем.
• Пустотелые.

Из сказанного нужно вынести одно: иной вид полотна имеет лучшие утеплительные свойства. Поясним. При сборке ламели с боков через одну закрываются заглушками, так называемыми замками. Если профиль полый, то ветер будет гулять внутрь, как захочет. Понятно, что особого тепла от такой конструкции ожидать не приходится. Заглушки нужны, чтобы ламели не рассыпались после сборки. Они свободно ходят друг относительно друга.

Сборка рольставней

Нижняя ламель особая. Ее могут называть, например, концевым профилем. Она и по форме сечения отличается, и назначение имеет несколько другое. Именно на концевой профиль монтируется пластинка для защелкивания на нижнее обрамление. Это нужно, чтобы предотвратить (или усложнить) несанкционированный доступ. Ну, и чтобы ламели сидели плотно, не болтались.

Боковые направляющие и нижнее обрамление рольставней

Профили торцами скользят по двум полозьям. Это обеспечивает безупречное закрытие и поднятие рольставней в любую погоду. Кроме того значительно усложняет доступ внутрь и препятствует раскачиванию полотна ветром. Особенности монтажа боковых направляющих таковы, что требуют от мастеров большой точности. Иначе полотно перекосится и заклинит. Мы уже не говорим про сложные погодные условия, когда снаружи может образоваться наледь. Итак, требования для установки рольставней следующие:

1. Поверхность под монтаж должна лежать в одной плоскости быть ровной и твердой.
2. Допускается несоосность двух направляющих 1,5 мм на каждый метр профиля, но не более 5 мм в целом по всей длине.
3. Разность диагоналей прямоугольника, образованного направляющими не должна превышать 2 мм (а для оконной рамы 5 мм).

Короб рольставней

Если говорить более точно, то все компоненты рольставней нарезаются. Это ламели, направляющие, обрамление, ось намотки полотна. Боковины корпуса тоже изготавливаются по результатам измерений и заполняются двигателем, системой убирания ставней. В этом смысле продукт мало отличается от пластиковых окон. Именно так! Установка рольставней на окна ведется под ключ. Готовые решения в офисе дилера служат только для демонстрации.

Поэтому по месту в коробе сверлятся отверстия под крепление на стену, крепежные заклепки и вход внешней электросети. В результате получается, что все сделано по месту. Именно благодаря этому готовые рольставни так хорошо смотрятся. У короба в нижней части есть две консоли, куда цепляются направляющие профили. Чтобы все это лучше держалось под крепление делают выемку. Каждая направляющая обрезается фигурно так, чтобы на пару сантиметров зашла в короб. Это гарантирует хорошую стартовую позицию для полотна.

Монтаж ведется сразу и короба, и обеих направляющих. Диаметр отверстий обычно под дюбели или винты на 7-8 мм. Причем с внешней стороны направляющих профилей сверлится чуть больше под заглушки. От 11 до 14 мм. Этот же ход позволяет безболезненно провести монтаж. Обычно установка рольставней на окна выглядит так:

1. Двое держат короб с направляющими, один из них отслеживает состояние конструкции по уровню.
2. Третий как по шаблону сверлит стену.

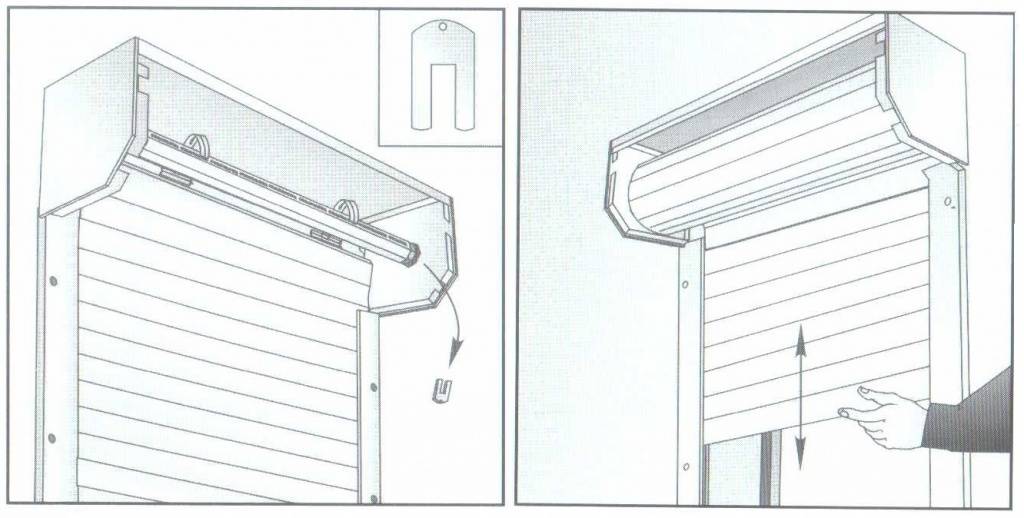

Проводится крепление короба и направляющих на стену. Здесь самое время проверить отклонения и измерить диагонали. Напоминаем, что разница между ними не должна быть более 2 мм. Передняя часть корпуса пока что не одевается. На ось и ригелями крепится полотно. Делается это так:

1. Нужно протиснуть спереди верх полотна над осью, между нею и стеной.
2. Концевой профиль вставляется в направляющие, и все ламели поочередно опускаются.
3. Полотно доводится до упора в нижнее обрамление.
4. Крючки цепляются за ось тем методом, который рекомендован изготовителем.

Присоединяется электрическая проводка, и производится регулировка нижнего и верхнего концевых выключателей. Короб закрывается лицевой панелью, и рольставни готовы к эксплуатации. Это мы еще не рассмотрели, что управление бывает ручное, да еще и ленточное, кордовое или шнуровое. А двигатель обязательно дополняется аварийным дублированием, потому что и электричество могут выключить, и полотно иногда прихватывает льдом.

Подключение электропривода

Дальнейшая установка заключается в обеспечении автоматики. Нельзя устанавливать к одному электроприводу два выключателя. Для монтажа электрического двигателя используется кабель с двойной изоляцией с сечением не менее 0.75 мм. При использовании нескольких электроприводов нужно учесть суммарную мощность кабелей. Соединения кабелей должны размещаться в распределительных коробках. Электродвигатели нужно разделить на группы, а группы, при наличии сети с тремя фазами — на фазы.

Видео: установка рольставней своими руками с электроприводом наружным способом на окна и веранду деревянного дома

Из видео вы также узнаете, в чем отличие антивандальных и пенозаполненных рольставней и на что следует обращать внимание при выборе роллет

Существует несколько типов автоматических рольставней:

• автоматизация с применением выключателя;
• система группового управления;
• автоматизация с беспроводным управлением.

Автоматизация с применением выключателя это бюджетное решение, предназначенное для тех людей, которые не нуждаются в технологических новшествах.

Система группового управления подойдёт тем, кто хочет управлять дистанционно большим количеством рольставней.

Автоматизация с беспроводным управлением часто используется в системах типа умный дом. Также существуют технологические решения с применением программирования датчиков освещенности, дождя, таймера и так далее.

Настройка внутривального электродвигателя рольставней: пошаговая видео-инструкция:

Межкомнатные перегородки: какие лучше?

Обрамление окон коттеджа: особенности и преимущества

Что собой представляют ворота-рольставни

Ворота-рольставни по своей конструкции очень тяжелы для взлома

В качестве основы для рольставней используют алюминиевый или стальной профиль различной толщины. Алюминиевые изделия достаточно прочны, служат очень долго, не подвержены коррозии. Ламели конструкции плотно соединены, что повышает противовандальный эффект, а для увеличения прочности на них предусмотрены дополнительные рёбра жёсткости.

Конструкции из стального профиля самые прочные и лучше всего противостоят несанкционированному проникновению. Чтобы стальные рольставни не страдали от воздействия влаги, для них используют оцинкованный металл.

Дополнительное утепление конструкции предохраняет от потери тепла через ворота, с этой целью по периметру ворот закрепляют специальный теплоизолирующий материал. Он поможет сохранить в гараже благоприятную температуру даже при сильных морозах на улице.

Гаражные рольставни, производят 2 видов: с горизонтальным и вертикальным перемещением ворот. Возможно открытие конструкции вручную или с помощью автоматики. Роллетные ворота несложно установить, они просты в эксплуатации, и их можно размещать как снаружи, так и внутри гаражного проёма.

Что такое роллетные ворота и зачем они нужны

Перед тем, как установить уличные роллетные ворота, нужно разобраться, что они собой представляют. Гаражные ворота этого типа напоминают обычный роллет, полотно для которого изготавливают из профиля вида AG77 с толщиной 14 и шириной 77 мм. Эти параметры позволяют закрывать даже очень большие проемы, без снижения уровня прочности конструкции.

Преимущества роллетной въездной группы:

• экологичность, отсутствие токсичности сырья;
• максимальное сохранение полезного пространства;
• минимальное занятие мест компактной конструкции;
• долговечность эксплуатации, благодаря тому, что система изготовлена из практичных алюминиевых ламелей;
• материал легко выдерживает воздействие коррозии, не боится влаги, негативных природных факторов;
• простота ухода за въездной системой;
• высокий уровень устойчивости к силе ветра, благодаря наличию концевого захвата;
• полное освобождение проема, что позволяет без труда въезжать внутрь на любом автомобиле;
• разнообразие оттенков;
• возможность создать пространство для организация частичного обзора окружающего пространства;
• создание разного уровня освещенности, организация проветривания: возможность заказать систему с разным количеством отверстий, что позволяет пропускать внутрь дневной свет, потоки воздуха. Оснащение конструкции поликарбонатными, прозрачными вставками

Преимущества и недостатки

Ворота ставни значительно отличаются от других. Они более компактны, по сравнению с обычными гаражными дверями. Кроме того, конструкция надежно защищает помещение от проникновения злоумышленников, на нее можно установить сигнализацию

Некоторые страховые компании снижают размер обязательных взносов для гаражей, оснащенных такими системами, что немаловажно в современных реалиях

Если какая-то деталь выходит из строя, приобрести запчасти не составит труда. Многие отдают предпочтение изделиям из алюминия. Производители выпускают конструкции любых цветов, поэтому при правильном подборе цветовой гаммы ворота будут органично дополнять экстерьер гаража.

Системы не так давно появились в России, но уже успели приобрести популярность. Это относится не только к применению ролетов в гаражных воротах, последнее время изделия часто используют для защиты окон и входных дверей магазинов, производственных помещений, складов и т.д. Основные плюсы конструкций:

1. Компактность и возможность монтажа в проемах любых размеров. Единственным исключением является то, что изделия не устанавливают в помещениях высотой более 4 м, но такие ворота являются редкостью.
2. Практичность, ведь изделия неприхотливы в уходе, не требуют окрашивания или смазки.

Несмотря на множество положительных качеств, рольставни имеют ряд недостатков. Среди них:

1. Механизм нельзя использовать в роли дверей для теплых помещений. Дело в том, что рольставни легко пропускают воздух. Их основное предназначение — охрана помещений, поэтому предпочтительнее устанавливать их в неутепленном гараже или внутри перед обычными воротами. Однако, последний вариант получается слишком затратным.
2. Промерзание движущих механизмов и ламелей. В зимний период влага накапливается между щелями полотнища, а затем замерзает. В результате этого осуществить подъем конструкции проблематично. Сначала необходимо аккуратно постучать рукой по изделию, сбить лед, а затем пробовать открывать. Чтобы обезопасить ворота, над ними желательно установить козырек. Кроме того, для полноценной работы движущих механизмов можно использовать специальный спрей.
3. Конструкция стоит недешево. Даже при установке изделий с ручным приводом затраты будут большими, наличие разнообразных дополнительных опций в виде электроподъемника и т.д только увеличит стоимость. Независимо от минусов устройств, многие автолюбители предпочитают устанавливать в гаражах именно ролеты: они надежны, удобны в эксплуатации и практичны.

У данных ворот есть ряд минусов

Виды и конструкция рольставней для ворот гаража

Принцип работы прост – роликовый механизм и система тросов поднимает и опускает металлическую штору ворот. Это металлические жалюзи для гаража, которые могут комплектоваться множеством удобных дополнительных элементов.

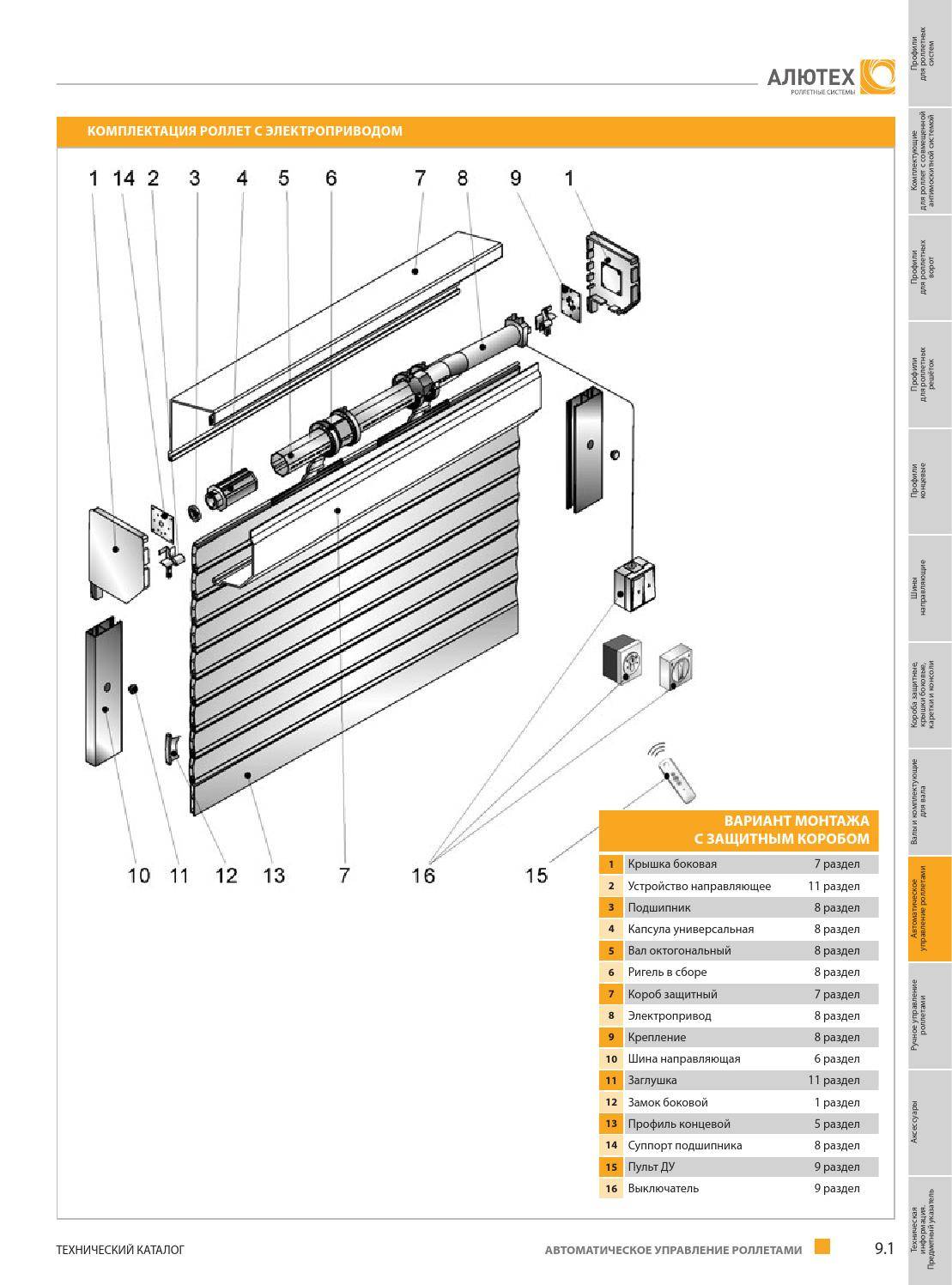

Основная комплектация рольставней для гаража:

• полотно ворот, которое может быть выполнено из прочных стальных или легких алюминиевых ламелей;
• вертикальные металлические направляющие для движения полотна;
• вал, на который наматываются ламели – устанавливается над проемом ворот;
• вал закреплен в защитном коробе, который предупреждает механические повреждения свернутого полотна роллеты;
• электрический или механический привод для подъема и опускания ворот;
• запорные ригельные крепления или автоматическая запорная система.

При установке автоматики обязательно в комплекте должен быть рычаг разблокировки ворот. Когда нет электричества, можно открыть роллеты простым нажатием на ручку.

Дополнительная комплектация

Для комфорта пользования гаражными воротами роллетами можно приобрести и дополнительные удобные аксессуары:

• пульт дистанционного управления;
• охранная и пожарная сигнализация;
• автоматически регулируемый подогрев направляющих ворот, что незаменимо зимой, когда полотно роллеты примерзает к каркасу;
• дополнительное уплотнение короба для шумо- и теплоизоляции гаража.

Стоимость гаражной роллеты зависит не только от выбранных комплектующих, но и от других важных параметров.

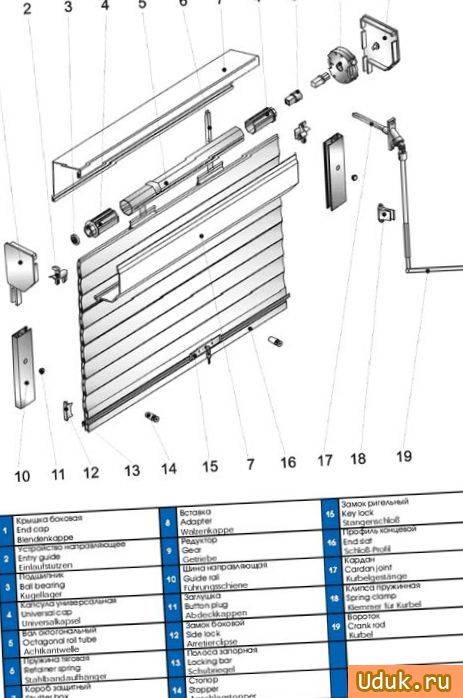

Устройство конструкции

Изделия по внешнему виду напоминают обычные жалюзи, только немного усовершенствованные. В составе присутствуют элементы, которые при осуществлении процедуры открытия/закрытия собираются в рулон. Основные части ролета:

1. Стальные или алюминиевые ламели, из которых состоит полотно.
2. Направляющие шины, при установке их располагают вертикально, по ним осуществляет движение основа.
3. Вал. На него производится намотка ламелей при поднятии или опускании ворот.
4. В коробе располагается вал, а также полотно после скручивания.
5. Привод бывает механический или электрический. В первом случае он состоит из редуктора и рукояти, в последнем — присутствует двигатель.
6. Если в воротах из рольставней используется электропривод, то обязательной составляющей является рычаг разблокировки. С его помощью при отсутствии электричества осуществляется открытие/закрытие ворот.
7. Замки.

В этом видео вы узнаете о рулонных воротах:

Классификация роллет для гаража – что влияет на стоимость ворот

Самая простая бюджетная комплектация рольставней для стандартного гаража обойдется без установки в 7 – 9 тысяч рублей. На стоимость влияют следующие факторы:

• материал, из которого выполнены ламели полотна ворот. Сталь прочнее и долговечней, но стоит дороже и тяжелее алюминиевого полотна. Если гараж расположен на охраняемой стоянке, то лучше остановиться на алюминии. Материал устойчив к коррозии, легкий. Поломанную ламель легко заменить на новую;
• способ подъема полотна – автоматика, естественно, дороже, чем механика.

Совет. Если будете устанавливать гаражные ворота рольставни своими руками, то выгодней приобрести базовую недорогую комплектацию, а дополнительные детали приобретать отдельно. Например, блок автоматики на разборке обойдется вполовину дешевле.

• степень защиты от взлома. Дополнительно установлен датчик движения, который не дает опуститься полотну при въезде в гараж, и включает сигнализацию при проникновении злоумышленников. Цена датчика, в зависимости от производителя, от 2 до 6 тысяч рублей;
• метод монтажа рольставней.

Классификация ворот рольставней для гаража по степени защиты помещения:

• тип Р1 — Р2 – могут защитить гараж от пыли и шума, но взломать такие ворота – дело пары минут;
• тип Р3 — Р5 – стальной профиль более устойчив к механическому вскрытию. Это самый оптимальный вариант для гаражей в кооперативах и во дворах;
• тип Р6 — Р8 – бронированный вариант ворот с пуленепробиваемыми ламелями полотна. Стоит дорого, легче установить распашные металлические ворота.

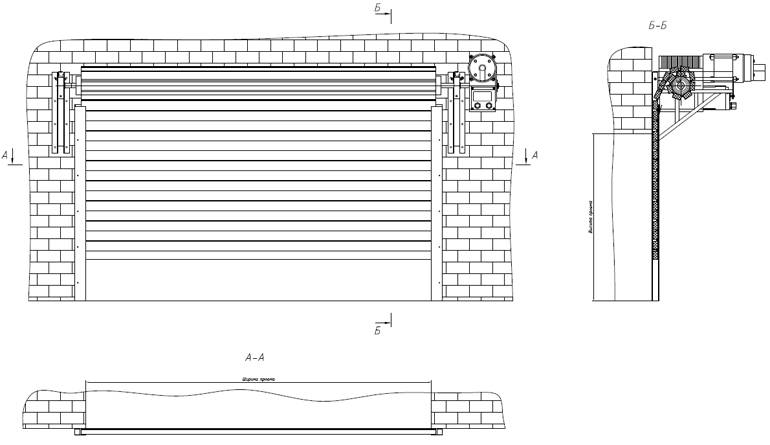

Если решили установить гаражные ворота рольставни своими руками, то необходимо знать какую конструкцию по способу монтажа надо покупать:

накладные наружные ворота – надо устанавливать снаружи, короб для роллеты расположен на улице и подвержен действию дождя и ветра – не лучший вариант для монтажа. Но, конструкцию этого типа можно установить и изнутри гаража.

Совет. Приобретая рольставни, сразу рассчитайте высоту, так как надо место для монтажа коробки, в которую сворачивается полотно ворот.

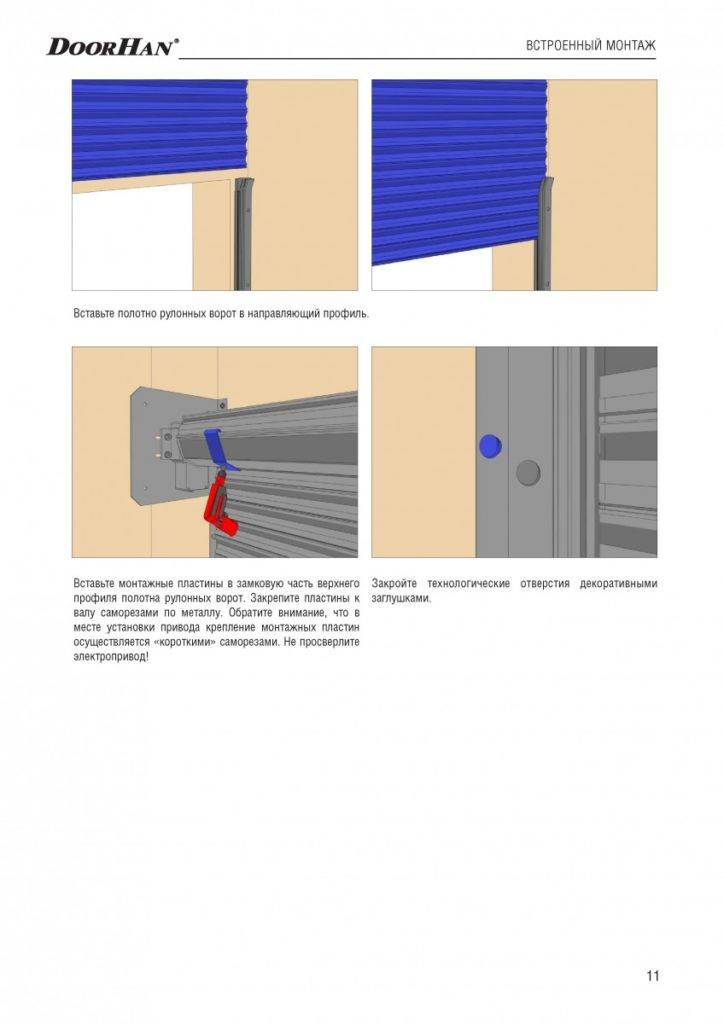

• встроенные ворота – самый надежный вариант, так как каркас конструкции устанавливается в проем ворот и его можно дополнительно укрепить;
• комбинированные ворота – необходимо делать специальную нишу над проемом ворот, чтобы установить коробку, в которой будет размещаться смотанная роллета.

Принцип конструкции довольно простой. В чем достоинства и недостатки таких ворот для гаража.

Замок на роллетные ворота

На последнем концевом элементе рольставни при сборке прикрепляются автоматические замки – ригели. Они нужны для более плотного примыкания к полу. Боковые заглушки и запирающий цилиндр позволяют оставлять бокс без присмотра на длительное время. Без установления автоматики замок на роллетные ворота обязателен, ведь полотно, хоть и ненамного, но можно приподнять на несколько сантиметров.

Время и средства, потраченные на продумывание и монтаж роллетных ворот, обеспечит их бесперебойную работу и комфорт в использовании. Новое время требует новых форм, соответствующих духу времени, и рольставни отвечают на вызовы нового тысячелетия.

Рольставни своими руками

О роллетах сегодня известно всем. Комплексные роллетные системы обеспечивают максимальную безопасность дома или офиса.

И именно поэтому их часто можно встретить не только на жилых домах и квартирах, но и в офисах, предприятиях, торговых центрах и банках.

Это важно!

Но самое главное в том, что вы можете изготовить рольставни своими руками без привлечения посторонней помощи.

Для работы вам потребуется собрать необходимый инструмент и материалы, а также заказать комплектующие для рольставней.

Монтаж может быть осуществлен на любом проеме:

• окна;
• двери;
• гаражные ворота;
• витрины и т.д.

При возникновении желания изготовления рольставен своими руками, необходимо в первую очередь решить, каким способом будет осуществляться монтаж. Он может быть накладным или встроенным, внешним или внутренним.

Наиболее распространен внешний, накладной монтаж, когда короб устанавливают со стороны улицы над проемом. Он не требует подготовительных работ и может быть выполнен уже после завершения строительства.

Подготовительный этап

Для начала необходимо провести некоторые замеры. Первым делом при помощи рулетки измеряются диагонали проема. Разница между ними не должна превышать 5 мм. Если же она больше, то это следует исправить при помощи отделки.

Даже если вы не знаете, как сделать рольставни своими руками, вам не потребуется специальных знаний. Достаточно аккуратно выполнять все работы и следовать инструкции.

Последние обойдутся дороже, да и могут немного испортить внешний вид конструкции. Чтобы надежно установить рольставни своими руками, необходимо проверить качество откосов. Они должны быть целыми, без трещин и сколов. Только в этом случае конструкция прослужит долго.

Если имеются какие-либо дефекты, то их следует устранить до начала проведения работ.

Следуя нашим рекомендациям, вы сможете самостоятельно справиться со всеми этапами работы. Обязательно проверьте наличие инструмента, который потребуется:

1. дрель;
2. сверла по металлу и камню;
3. шуруповерт;
4. ножницы по металлу;
5. плоскогубцы;
6. заклепочник;
7. гаечные ключи;
8. отвертки;
9. молоток.

Если планируется установка автоматики, то потребуется индикаторная отвертка и мультиметр. В конце работ по установке самодельных рольставен необходим будет герметик и монтажный пистолет, чтобы заделать имеющиеся стыки и трещины.

Выбираем фурнитуру для рольставен

Для успешного крепления конструкции очень важно правильно подобрать фурнитуру и грамотно ее закрепить. Часто по фото кажется, что рольставни просто сделать своими руками без чьей-либо помощи

Но важно соблюдать аккуратность при выполнении всех этапов.

Обратите внимание!

Определите, из какого материала выполнены стены. Если стены построены из плотного материала (бетон, камень, монолитный кирпич), то используйте пластмассовые дюбели с вворачиваемым шурупом или гвоздевым винтом

При этом глубина проникновения в стену должна составлять не менее 3 см.

А вот для стен с пустотами необходимо использовать стальные распорные анкеры. При этом глубина вхождения анкера должна составлять не менее 6,5 см. Чтобы надежно собрать рольставни, установленные на металлическую стену, используйте винты-саморезы, а для деревянных домов – шурупы или сквозные стяжные шпильки.

Первым делом собирается рама, которая включает в себя короб и направляющие. Для крепления рольставен в раме делают отверстия. От края отступают 10 см, а затем каждые 50 см прорезают очередное отверстие для крепежа диаметром 8 мм. Не забудьте сделать отверстие для привода. Его диаметр будет зависеть от выбранной системы управления.

Теперь прикладываем раму к проему и через сделанные отверстия намечаем места для установки дюбелей. После этого крепим конструкцию к проему. Полотно собирается из имеющихся ламелей, крепится к валу.

Очень важно проверить работу самодельных рольставен. Для этого необходимо до десяти раз открыть и закрыть полотно и убедиться в том, что его движению ничего не препятствует

При работе конструкции не должно быть слышно посторонних звуков. Если работа настроена правильно, то полотно будет двигаться легко. А вы сможете насладиться надежной и практичной конструкцией, которая убережет ваше имущество.

Способы установки

Люди, желающие обеспечить эффективную защиту от шума, прямых солнечных лучей для своего жилища, всё чаще задумываются, как установить рольставни. Монтаж рольставней осуществляется различными способами.

Наружный метод, который называют еще накладным, является самым распространенным. Он же предполагает наибольшую простоту в выполнении. Нишу под короб изготавливать не требуется. Полотно ставят над проемом, направляющие рейки располагают сбоку от него. Ключевые характеристики накладного монтажа:

• используется для обустройства готовых зданий с установленными окнами;
• метод подходит для установки различных приводов;
• рольставни не закрывают световой проем;
• короб можно увидеть за пределами плоскости фасада.

Накладная система обойдётся дороже встроенной. Разница в стоимости варьируется от 2 до 3 тыс. руб.

Встроенный монтаж предполагает монтаж короба и направляющих непосредственно в оконном проеме, то есть на внутренние откосы. У этого метода есть свои особенности:

• Годится он для больших окон, так как эта схема монтажа предполагает частичное перекрытие светового проема задней стенкой коробом и направляющими элементами.
• Встроенная установка предполагает использование электропривода.
• Система монтажа считается максимально устойчивой к взлому.

Комбинированный монтаж требует формирования специальной выемки в верхней части оконного проема. Ее надо предусматривать еще на этапе строительства сооружений или при реконструкции. Комбинированный монтаж допускает несколько вариантов фиксации короба и направляющих.

Установка рольставней своими руками

Весь процесс монтажа разделяется на несколько этапов.

Подготовительный этап

В него входит следующее:

• проверка геометрии оконного проема. Если разница между диагоналями проема будет не более 5 мм, то все его углы будут близки к 90 градусам. При такой геометрии можно проводить дальнейшие работы. Если же контур проема будет далек от идеального прямоугольника, то придется провести работы по устранению недостатков;
• при помощи строительного уровня или лазерного построителя проверяют горизонтальность верхнего и нижнего откосов. Максимально допустимое отклонение – 1.5 мм на один погонный метр;
• проверка качества откосов. Неровности, трещины и сколы заштукатуриваются, при необходимости укрываются отделочными материалами.

Если наружная стена окажется недостаточно ровной и возникнут трудности с ее выравниванием, то можно использовать специальные накладки. Однако это увеличит стоимость работ и немного ухудшит эстетику.

Подготовка инструментов и материалов

Из материалов понадобятся собственно рольставни. Их комплектацию стоит проверить заранее. Также будет необходим силиконовый герметик и монтажный пистолет.

Набор инструментов должен быть таким:

• перфоратор с соответствующими материалу стен сверлами;
• шуруповерт;
• пассатижи или плоскогубцы;
• ножницы по металлу;
• рулетка;
• строительный уровень или лазерный построитель;
• карандаш или маркер.

Сборка и монтаж короба

Осуществляется данная операция следующим образом:

• на ровную поверхность укладываются боковые направляющие шины, в которых через каждые 40-50 см высверливаются сквозные отверстия диаметром 8 мм. Минимальный отступ от среза шины до первого отверстия – 10 см. Затем наружные отверстия рассверливаются до диаметра 11.8 мм (под заглушки);
• на корпус короба накладывают крышку и по ее краям высверливают по два отверстия диаметром 4.2 мм (под заклепки);
• высверливаются отверстия для крепежа на стену или в проем. При наружном монтаже (на стену) отверстия сверлятся в задней стенке короба, при встроенном – в верхней. Диаметр – 8 мм;
• подготавливается отверстие под размещение привода. Диаметр и расположение зависят от конкретно модели рольставней;
• короб соединяется с направляющими шинами, затем вся конструкция накладывается на место установки;
• уровнем или построителем проверяется горизонтальность короба ролет и вертикальность направляющих шин, сравниваются диагонали. Если правильность геометрии достигнута, что через подготовленные отверстия на стену маркером переносятся точки сверления под крепеж и для системы управления;
• каркас убирают со стены и в размеченных точках сверлят отверстия под дюбели;
• после установки дюбелей возвращают каркас рольставней на место и фиксируют его саморезами;

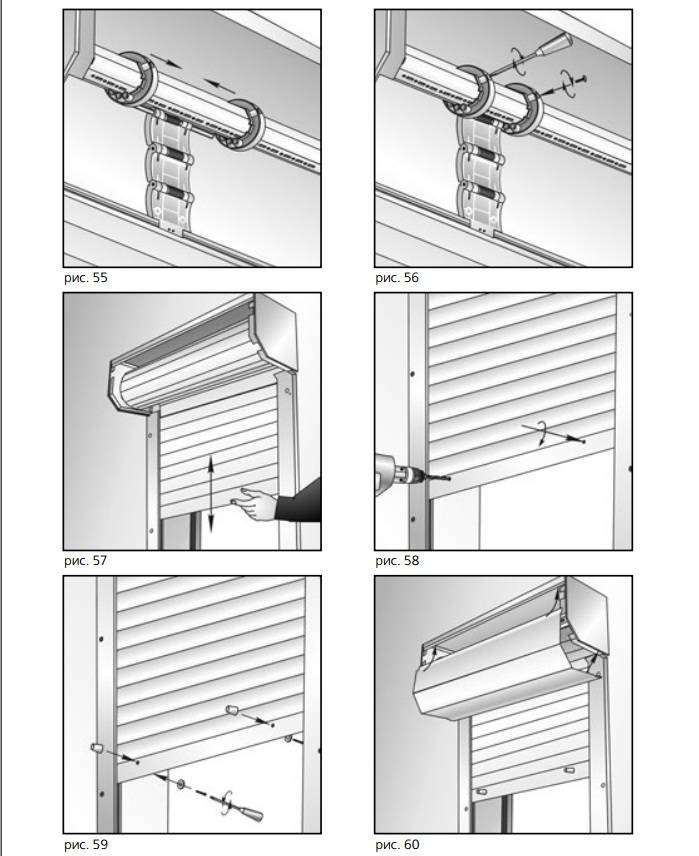

Установка полотна

В первую очередь на вал надеваются дистанционные кольца и фиксируются на расстоянии 40-50 см друг от друга. Затем к конечному профилю прикрепляются ригели. К верхнему краю полотна крепятся тяговые пружины, вторым концом закрепляемые на перфорации вала.

Далее полотно оборачивается вокруг вала и вводится в направляющие шины.

После того, как вся наружная конструкция будет собрана, все отверстия следует закрыть заглушками и обработать силиконовым герметиком.

Подключение привода роллетной системы

Последовательность действий будет зависеть от типа привода. Для системы с ручным приводом потребуется внутри комнаты рядом с окном установить управляющую ручку и короб для троса. Затем трос одним концом закрепляется на ручке, другим – на крепеже пружинно-инерционного механизма.

В случае с электрическим приводом дополнительно потребуется установка электромотора и прокладка кабелей. Вся разводка должна производиться в распределительных коробках проводом сечением не менее 0.75 мм2. Каждый двигатель подключается по отдельной линии.

Принцип работы системы

Качество работы ворот зависит от правильно подобранных к нему элементов, поэтому комплектующие должны быть от одного производителя. Исключение могут составить привод и автоматика.

Устройство роллетных ворот:

Полотно из роллетных профилей – ламели, соединенные между собой продольными зацепами.

Направляющие – 2 вертикальные шины, ширина которых находится в зависимости от толщины элементов полотна, а длина от высоты проема и способа установки.

Во время работы ворот в П-образные профили попадают ламели, которые там удерживаются за счет особых замков-креплений. Для защиты механизма от мусора и грязи в пазах установлены специальные щетки или уплотнители из полимерных материалов трубчатой формы.

Приемный вал – на него наматывается полотно створки при открытии. Представляет собой восьмиугольную призму, которую приводят в движение два шарикоподшипника, установленные по краям. Изготавливается из высокопрочной, иногда оцинкованной, стали.

Вал может находиться в одном положении или менять его, смещаясь ближе к проему во время открывания или закрывания ворот. Второй вариант обеспечивает более гладкое скольжение ламелей, которые сразу попадают в паз и не испытывают дополнительных нагрузок.

Короб – необходим для защиты рулона от внешних факторов, бывает квадратной или полукруглой формы.

Привод – различают механический (для ручного открывания) и автоматический. Подбирают с запасом мощности, на случай внешних природных воздействий. Исключение — приводы с системой распознавания препятствий, они сами способны о себе позаботится, но требуют четкого соответствия весу полотна. Тяжелые рольставни требуют более мощного привода.

Еще приводы подразделяются на:

• внутривальные – обычно встроены в конструкцию и недоступны без ее демонтажа;
• осевые – выносные, крепятся на стене у короба и соединяются с валом муфтой или цепным типом соединения.

Последние более дорогие. Рекомендуются для тяжелых ворот.

Замки – в зависимости от привода устанавливают ригельный (от ключа) или автоматический тип запирающего устройства.

Ворота роллетные имеют ограничения по габаритам:

• по ширине – от 150 до 430 см;
• по высоте – от 150 до 270 см;
• по весу створки – от 4,7 до 80 кг, более тяжелые варианты практически не встречаются.

Конструкция обладает достаточно простым механизмом действия. При открывании полотно, состоящее из ламелей, сворачивается в рулон, который скрывается в специальный короб. Располагаться он может как внутри, так и снаружи бокса.

Управление автоматической системой предусмотрено в нескольких вариантах:

• кнопкой, которая устанавливается в стене у створки;
• дистанционно – с пульта или специального брелка, радиус действия – 50 м;
• с помощью интеллектуальной системы, датчики которой реагируют световые, температурные или другие изменения.

Ручной привод – открывание ключом, зачастую используется как резервный, на случай если отключено электричество. Хотя при бюджетном варианте для небольших по габаритам конструкций он может являться и основным. Для таких случаев существует ограничение по весу полотна – не более 30 кг.

Какими бывают системы управления

Доступными для обывателя вариантами управления роллетными воротами являются ручной привод и автоматизированное устройство. При использовании ручного привода механизм приводится в действие за счет контакта с хозяйской рукой. При выборе электропривода можно дополнительно заказать опцию «аварийного ручного открытия». Это позволит владельцу помещения принудительно открывать ворота, если вдруг отключат электричество.

Управляют конструкцией тремя способами:

1. Посредством настенного выключателя.
2. При помощи пульта дистанционного управления.
3. Через подключение интеллектуальной системы (таймеры, термические и световые датчики и т. п.).

Заключение

Ролевые ворота для гаража представляют собой современное решение. Они особенно рекомендуются для гаражей, которым по тем или иным причинам не подходят прочие виды ворот. Основной причиной для этого является размеры въезда. Главным преимуществом ролл ворот для гаража является процесс эксплуатации и скорость. Их можно оборудовать автоматической системой и открывать въезд, не выходя из машины.

Большинство моделей производят европейские компании. Наиболее крупные и известные – нидерландская компания «FlexiForce» и немецкая фирма «Hormann». В России производством занимается предприятие «Doorhan». Ворота рольставни для гаража довольно прочные, так как изготовлены из металла. Но чтобы усилить защиту, лучше всего установить дополнительные замки с секретом.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.
