Последовательность обустройства вентиляции погреба
Любое строительство начинается с плана, схемы расположения и наборки материалов для изготовления конструкций. При оборудовании погреба системой проветривания потребуется возведение каналов исходящего и свежего воздуха. Сечение труб определяют из соотношения: на квадратный метр вентилируемой поверхности — 25 см², что соответствует диаметру 56 мм. Проектирование элементов системы проветривания погреба производят, придерживаясь следующих правил:

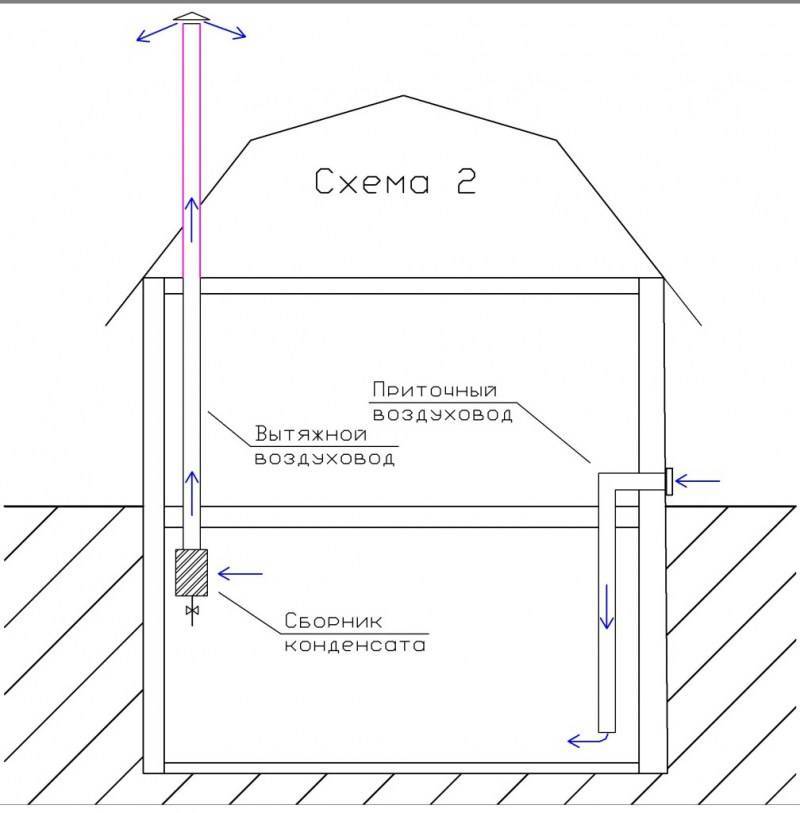

- Вытяжная труба устанавливается в одном из углов помещения так, чтобы её основание находилось на уровне потолка, а наружный конец вертикально выводился сквозь перекрытия на высоту 0,5 метра от конька кровли.
- Внешнюю часть вытяжной трубы утепляют, чтобы уменьшить выделение конденсата (инея зимой) на её внутренней поверхности. Совершают это посредством надевания на открытый конец другого отрезка большего диаметра с заполнением межтрубного пространства минеральной ватой.
- Приточный воздуховод располагают в противолежащем от вытяжки углу погреба так, чтобы поступление свежей струи происходило в 0,5 метра от пола, а забор потока — посредством вертикальной трубы сквозь перекрытие и на удалении от него 30 см.
- Верхний конец приточки закрывают мелкой металлической сеткой, защищая помещение от проникновения грызунов и насекомых. Вытяжной канал венчают дефлектором. Для регулировки тяги внутри обоих воздуховодов монтируют задвижки.
Недостаточность проветривания обнаруживают по застоялому и затхлому воздуху, плесени, сырости и конденсату на потолке, стенах и стеллажах. Чтобы проверить работоспособность смонтированной системы вентиляции погреба, прикладывают лист бумаги к вытяжному отверстию или по движению дыма от зажжённой спички. Если воздухообмен происходит недостаточно эффективно, схему усиливают установкой вентилятора на вытяжке — хватает мощности привода 100 Ватт.
Подробнее о материалах труб
После выполнения расчётов и определения диаметрального сечения, необходимо установить для себя, из какого материала будем использовать трубы для вентиляции. Обозначается два основных вида, которые на сегодняшний день отличаются популярностью и оправдывают своё функциональное назначение:
- полиэтилен низкого давления;
- асбестоцемент.
Дадим небольшую характеристику предлагаемым вариантам вытяжных труб:
- Трубы из асбестоцемента напоминают структуру шифера, поэтому в бытовом обиходе получили название – шиферные. Этот материал является надёжным, прочным и довольно долговечным.
- Трубы из полиэтилена ничем не уступают в надёжности и прочности асбестоцементным, но отличаются простотой монтажа, даже без привлечения специалистов. Но всё-таки следует отметить, что их необходимо спаивать между собой. Если навыков пайки нет, то необходимый результат получится не сразу, нужно будет потренироваться.
Таблица стандартных размеров пластиковых канализационных труб для вентиляции
Специальных правил для выбора материала не существует, использовать можно любой. Опираться следует на свои предубеждения и особенности подвального помещения. К примеру, если подвал небольших размеров и его эстетичный вид неважен, то можно использовать любые трубы, даже бывшие в употреблении. Если же сомнения остаются, то лучше обратиться к профессионалам.
Принудительная вентиляция подвала
Устройство принудительной вентиляции
Естественная вентиляция может не справляться со своими функциями в жаркую безветренную погоду, когда перепад температур очень мал. Если дом находится на пригорке, где почти всегда дует ветерок, такой системы вполне достаточно. А чтобы усилить тягу, приточный канал устанавливают с северной части, в 2 метрах от ближайшего забора или стены.
Часто никакие ухищрения не заставляют воздух двигаться. И тогда прибегают к использованию принудительной вентиляции в подвале частного дома.
Кроме этого принудительную тягу оборудуют:
- В больших подвалах площадью 40 кв. метров и более. Зимой по вытяжной трубе проходит теплый воздух. При соприкосновении его с холодной трубой выпадает конденсат, оседающий на стенках и постепенно замерзающий. Во время длительных морозов весь просвет трубы может покрыться снегом и вентиляция в подвале этого дома прекратится;
- Когда в подвале собираются оборудовать сауну, зал для спортивных занятий, игровую или мастерскую. Принудительная вентиляция такого подвала в частном доме поможет заодно удалить неприятные запахи и обеспечить людей свежим воздухом.
Стандартная схема принудительной вентиляции заключается в механической подаче воздуха с улицы, который проходит фильтрацию, доводится до необходимой температуры и подается в подвал. Одновременно отработанный воздух вытягивается через отводящие каналы на улицу.
Для ее реализации необходимо много громоздкого и дорогого оборудования:
- вентканалы;
- диффузоры;
- воздухоотводы;
- воздухозаборники;
- камеры смешивания воздушных потоков;
- нагнетатели (если приточная вентиляция будет обслуживать не только подвал, но и жилые помещения).
Фотография такой системы вентиляции подвала в частном доме наглядно демонстрирует ее сложность и монументальность.
Плюсы принудительной вентиляции в подвале деревянного дома:
- независимость от погодных условий;
- постоянная работа в нужном режиме.
Минусы:
- сложный монтаж;
- высокая цена.

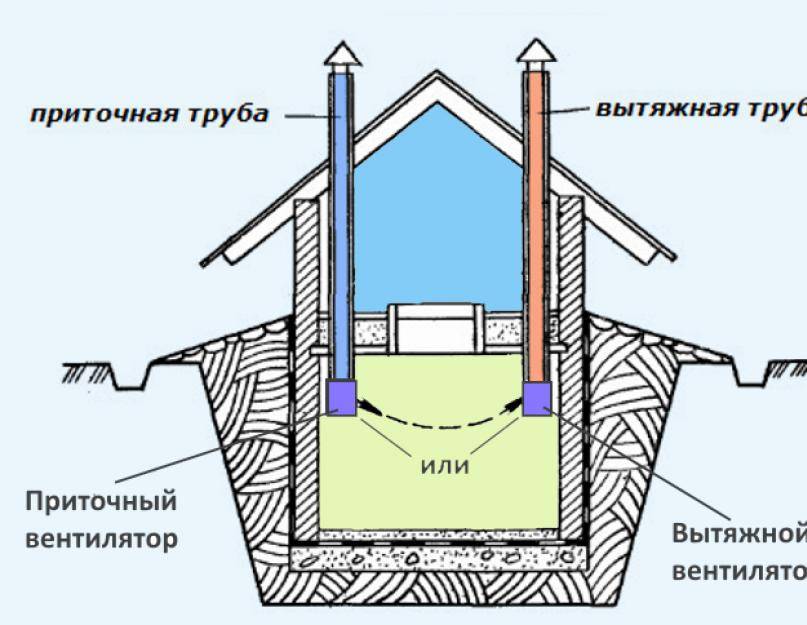

Мы предлагаем две схемы принудительной вентиляции в подвале частного дома, которые можно воплотить самостоятельно.
Способ №1
Вентилятор на вытяжку
Необходима пара вентиляторов (иногда один). Его монтируют на внутренний просвет вытяжного канала для усиления вытяжки. При включенном вентиляторе в подвале разряжается воздух, недостаток компенсируется через приточный канал. Если площадь подвала велика, устанавливается пара вентиляторов.
Второй потребуется для притока, чтобы уравновесить его с оттоком воздуха. Это устройство вентиляции в подвале частного дома очень просто. Смонтировать его сможет самостоятельно хозяин, обладающий простейшими строительными навыками.
Вся система вентиляции подвала загородного дома управляется одним выключателем. При монтаже следует иметь в виду, что цокольные этажи относятся к категории влажных помещений. Поэтому разрешается устанавливать только электрооборудование, работающее от 36 Вольт и снабженное предохраняющими устройствами. Иначе возможны пробои на корпус, замыкания и все последующие неприятности.
Способ №2
Вентиляционный дефлектор
Как сделать энергонезависимую вентиляцию в подвале частного дома? Такой способ есть, принудительная тяга обеспечивается движением ветра. Наружный конец вытяжного канала заканчивается дефлектором особого типа. Приблизительно такими конструкциями снабжаются вагоны поездов. Когда ветер бьет в один бок дефлектора, в другом увеличивается давление. За счет этого эффекта тяга усиливается в разы. Можно устанавливать и маленькие турбинки, работающие по принципу флюгера. Вращаясь, они передают движение через систему валов на вентилятор, встроенный в вентканал.
Оба способа позволяют изменять интенсивность движения воздуха и использовать естественную вентиляцию. Поэтому располагают трубы для вытяжки и притока согласно правилам о монтаже систем приток-выдув. А вот диаметр труб выбирается поменьше раза в полтора, ведь механическая тяга достаточно интенсивна.
Разновидности систем вентиляции
Всего известно два типа вентиляции для погреба в гараже:
- Естественная вентиляция. В этом случае удаление влаги из объема погреба происходит за счет тепловой конвекции. То есть теплый воздух из верхней части погреба самопроизвольно поднимается вверх, а освобождающийся при этом объем заполняется более сухим воздухом с улицы.
- Принудительная вентиляция, при которой обмен воздуха между улицей и погребом осуществляется с участием механических нагнетателей, т.е. вентиляторов. Такая схема обладает гораздо большей эффективностью, однако требует несколько больших финансовых вложений и наличия линии электроснабжения.

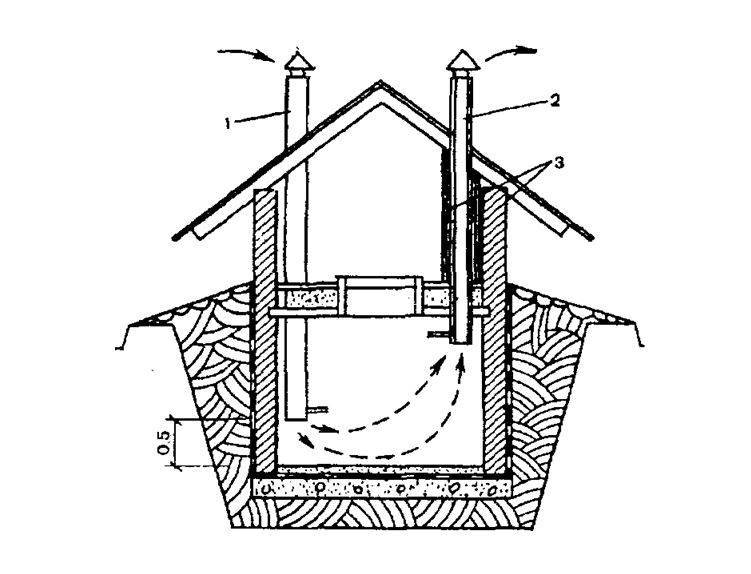

Обустройство естественной приточно-вытяжной вентиляции.
Подобная схема строится на использовании двух труб: приточной, через которую с улицы забирается свежий и более сухой воздух, и вытяжной, через которую влажный воздух погреба выводится наружу.
Оптимальными местами для размещения труб принято считать противоположные углы погреба. При такой конфигурации гораздо ниже вероятность образования зон с застоявшимся, а следовательно, более влажным воздухом.
Вытяжная труба может устанавливаться двумя способами:
- сквозным, т.е. труба проходит сквозь пол гаража и далее выводится через потолок и крышу;

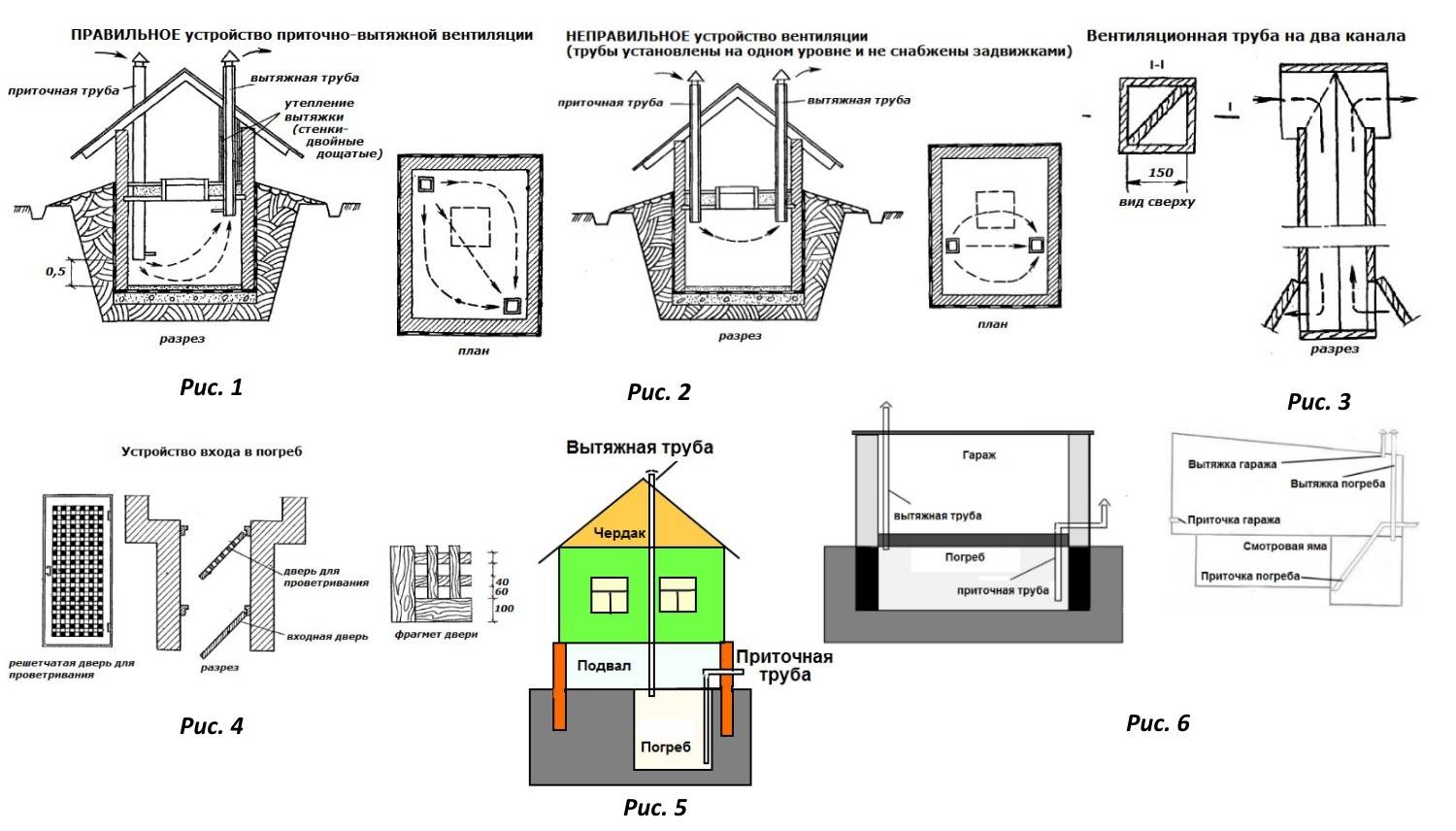

- через стену погреба, когда нижняя часть вытяжной трубы (на рис. обозначенной цифрой 2) располагается горизонтально и далее поднимается вверх уже за пределами габаритов гаража.
При этом следует выбирать длину вытяжной трубы таким образом, чтобы после ее установки верхний срез оказался примерно в 0.5-1 м над наивысшей точной крыши гаража. Общая длина вытяжной трубы должен быть не менее 2.5-3 м, это необходимо для получения достаточной разницы температур, за счет которой и происходит естественное движение воздуха. На верхнюю часть трубы желательно установить дефлектор, что усилит интенсивность вентиляции за счет создания дополнительного разрежения, а также надежно убережет погреб от проникновения осадков и пыли.
Наиболее эффективным дефлектором является тот, у которого наружный диаметр вдвое превышает диаметр трубы. Нижний срез корпуса дефлектора должен располагаться на несколько сантиметров ниже среза вентиляционной трубы. При желании простейший дефлектор в виде жестяного или пластикового конуса можно изготовить самостоятельно. Нижний срез вытяжной трубы располагается как можно выше под потолком погреба.
Приточная труба устанавливается таким образом, чтобы от ее нижнего среза до уровня пола оставалось около полуметра. Приблизительно такое же расстояние должно быть между ее верхним срезом и уровнем земли. Кроме того, верхний срез обязательно следует снабдить защитной решеткой, которая предотвратит проникновение в погреб кошек, мышей, крыс и прочих незваных гостей. Вместо решетки можно использовать металлическую сетку со средними или мелкими ячейками.
Как вытяжные, так и притяжные трубы должны снабжаться заслонками. Особых требований к конструкции заслонок не предъявляется, но в любом случае они должны быть способны полностью перекрыть поступление и отвод воздуха из объема погреба. Перекрывать заслонки необходимо в случае наступления сильных морозов.
Принудительная вентиляция погреба
Между конструкциями естественной и принудительной вентиляции погреба в гараже не существует принципиальных различий. Единственная особенность последней — это наличие электрического вентилятора для вытяжки.
При создании принудительной вентиляции следует учитывать правила электротехнической безопасности. В любом погребе из-за разности температур стен и воздуха неизбежно будет образовываться конденсат, ради удаления которого как раз и создается система вентиляции. И этот конденсат может стать причиной быстрого выхода из строя проводки и электровентилятора. Поэтому во избежание риска поражения электрическим током все электрооборудование должно иметь надежную гидроизоляцию и техническую возможность работы в условиях повышенной влажности.
В целом, потратив немного времени и сил на обустройство эффективной вентиляции, можно получить удобное место хранения для консервации и овощей, в котором будет круглогодично поддерживаться оптимальный температурный режим.
Видео — вентиляция погреба
Как правильно сделать вентиляцию в погребе
Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.
Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.
Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:
- Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
- Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.
Читайте еще: Как грамотно организовать систему вентиляции в подвале частного дома.
Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.
Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.
Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.
Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.
Схема правильной вентиляции погреба в гараже
Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:
В процессе работы стоит соблюдать некоторые правила и советы:
- вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
- нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
- закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
- вся длина трубы должна иметь равный диаметр.
Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража
Важно, чтобы трубы находились в противоположных углах помещения
Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.
Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.
Управление вентиляцией
Для того, чтобы правильно сделать вентиляцию в погребе, надо вспомнить несколько терминов из физики.
Важные понятия
- Абсолютная влажность – вес водяного пара в кубе воздуха. При понижении температуры не изменяется.
- Относительная влажность – процентное отношение фактического количества воды к максимально возможному. Изменяется при охлаждении воздуха.
- Точка росы – температура, при понижении до которой водяной пар начинает конденсироваться.
Горячий воздух может вобрать очень много влаги. Освобождается при переходе через точку росы. Её можно рассчитать с помощью онлайн калькулятора.
Практическое значение: точка росы при 23° C и относительной влажности 70% равна 17,2° C. Такой воздух на улице кажется сухим. Решаем проветрить погреб. Запускаем этот воздух внутрь.
Если температура внутри ниже 17,2° C, тёплый уличный воздух будет осушаться. Сброшенная им влага повысит влажность в помещении до 100%, появится конденсат. Это главная ошибка при эксплуатации подземных хранилищ.
Для справки: максимальное содержание влаги в воздухе при 23 градусах – 23,1 г, при 0 – 5,2 г/м3.
Практические советы
Лучше всего естественная вентиляция работает в холодное время года. Собственно, для этого и существует погреб. Чтобы снизить температуру и влажность, доступ воздуха организуют в холодные осенние ночи.
Поэтому летом осушают веществами, которые поглощают влагу: вносят ящики с крупной солью, золой, опилками, негашёной известью, древесным углём. Если необходимо быстро осушить погреб, для усиления циркуляции воздуха в него заносят вёдра с раскалёнными углями.
После этого внутрь заходят с горящей свечой: если она гаснет, дальше идти нельзя, т. как концентрация СО2, углекислого газа, высока и представляет угрозу жизни. Со свечой надо заходить и тогда, когда хранилище с заложенными овощами долго не посещалось.
Видимую влагу собирают сухой ветошью. С потолка конденсат и капёж можно отводить оцинкованными металлическими зонтами, полиэтиленовой плёнкой. Устанавливаются они так, чтобы вода стекала в предусмотренную для этого ёмкость.
Регулировка воздушного потока в разное время года необходима. Летом воздухообмен в погребе прекращают.
Зимой в сильные морозы – во избежание отрицательных температур в погребе – приток перекрывают на 2/3 или прекращают совсем. Если под входом приточной трубы находятся овощи, их следует переместить.
Куржак – пробку из инея, который образуется на вытяжной трубе, периодически удаляют. Для этого в тёплое время на трубу вешают проволоку с крюком на конце. Диаметр 6 – 10 мм, длина от 1 м. Под трубу внутри ставят ёмкость для сбора снега, крюком очищают внутреннюю поверхность.
Этих забот можно избежать, сделав надземную часть вытяжки съёмной (для обстукивания инея), или хорошо её утеплить.
Зачем нужна?
Наличие вентиляции в подвале — не меньшая необходимость, чем в жилых помещениях
- при отсутствии или повреждении гидроизоляции и слоя утепления;
- во время обильных атмосферных осадков;
- при наличии в стенах погреба трещин, сквозь которые просачивается влага;
- при значительных перепадах температур с выпадением капель конденсата.
- Спёртый воздух.
- Порча внутренней отделки помещения и покрытия пола на первом этаже здания.
- Быстрое разрушение стен, перекрытий.
- При тонком неутепленном перекрытии пол первого этажа станет влажным, холодным.
- Порча хранящихся в подвале продуктов, инструментов, предметов мебели.
Материалы и инструмент для монтажа вентиляции в погребе
Из общего описания систем, приведенного выше можно понять, что для устройства вентиляции в погребе потребуются:
- стальные, пластиковые или асбоцементные трубы расчетного диаметра и длины;
- круглые отводы при наличии поворотов по линии вытяжки или притока;
- защитные козырьки или дефлектора для защиты оголовков;
- осевой вентилятор расчетной производительность с рабочей шириной лопастей соответствующей диаметру трубы;
- воздухораспределительные решетки жалюзийного типа.
Решетки не являются обязательным элементом системы, но с их помощью намного проще ограничить приток холодного воздуха зимой и не допустить замерзания погреба.
Плюсы и минусы разных типов вентилирования
При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.
1. Канал необходим для удаления влаги, запаха и ядовитых соединений.
2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.
3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:
- положительная сторона – это дешевизна вытяжки и относительная простота установки;
- недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.
Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.
4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.
Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.
В каких случаях можно обойтись одной трубой и определение диаметра
В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.
- В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
- Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
- По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
- Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.
Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.
- Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
- Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
- вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.
Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.
Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами
Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.
- Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
- Чем меньше изгибов и поворотов, тем лучше будет проветривание.
- Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.
| Вид | Установка | Нюансы |
| Вытяжная | Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор. | 1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного. 3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления. 4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран. |
| Приточная | Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов. |
Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.
