Кабельное отопление
Одним из наиболее популярных способов прогреть балкон является кабельное отопление, которое отлично подходит для обустройства пола в небольших помещениях.
Установленная под чистовой пол система занимает не очень много места, а снаружи остается только терморегулятор, за счет которого осуществляется контроль и управление работой теплого пола.
Распространенность кабельных теплых полов обусловлена рядом присущих такой конструкции достоинств:
- Экономичность. Кабельный теплый пол отличается небольшим расходом электроэнергии.
- Надежность. Все элементы конструкции тщательно защищаются. Нагревательные элементы закрыты изоляцией, а кабель сверху накрыт цементно-песчаной стяжкой и чистовым полом.
- Простая регулировка работы теплого пола.
- Длительный срок службы.
Сочетается ли теплый пол с ламинатом
Балкон — место обычно повышенной влажности и колебания температур, поэтому нужно грамотно выбрать качественный влагостойкий ламинат (не ниже 33 класса). Обязательно необходимо позаботиться о гидроизоляции самого помещения. Поэтому, если на балконе планируется сушить одежду или устраивать зимний сад, желательно выбрать иной способ отделки.
Ламинат подходит для застекленного балкона. Перед обшивкой нужно его обязательно утеплить, чтобы температура опускалась не ниже +5°C. Ламинат на балконе стильно смотрится. Этот капризный материал недолюбливает резких перепадов, поэтому перед установкой желательно держать его в помещении.
Для финишной отделки как раз нужен материал, который прекрасно проводит тепло
Во время покупки нужно обращать внимание на маркировку. Там должно быть указано, что конкретный тип ламината рекомендуется укладывать на теплый пол
Важно помнить, что температура выше 26 °C провоцирует выделение материалом нежелательных испарений.

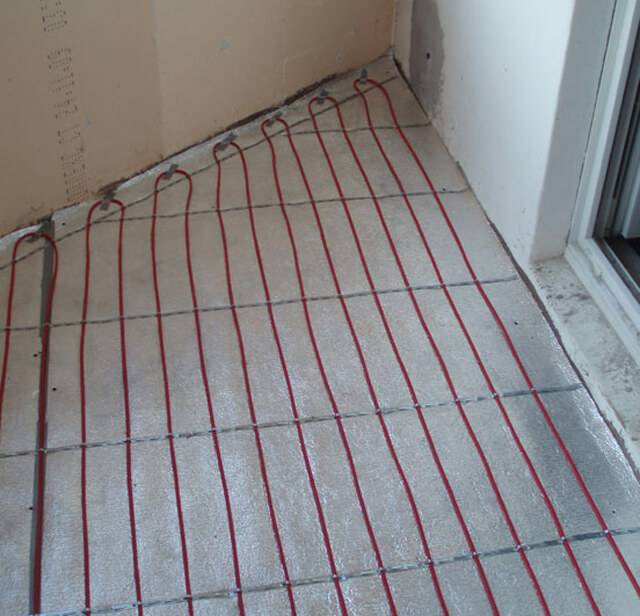

Инструкция по укладке электрического пола на старом основании
Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.
При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр.
Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).
Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.
Водяной теплый пол
Монтаж данного вида производится на стяжку. Здесь производится укладка батарей по всей площади, по которым осуществляется транспортировка теплоносителя. Для большей сохранности тепла поверх гидроизоляционного слоя необходимо уложить теплоотражающую пленку.
Заметка: Поверх водяной системы в качестве финишного покрытия могут использоваться материалы, обладающие высокой тепло отдающей способностью.
В любом варианте главное соблюдать определенный алгоритм и придерживаться определенных правил. Тогда даже не будучи профессионалом, вы легко справитесь с этой задачей.
Инфракрасные теплые полы
Такой пол при подключении к электросети излучает длинные инфракрасные лучи и отрицательно заряженные ионы. Поскольку любое тепло является инфракрасным по своей природе, можно сказать, что указание на «инфракрасность» просто маркетинговый ход производителей. Принцип прогрева ничем не отличается от других типов теплых полов — они нагревают напольное покрытие, а от него уже воздух.
Ионизация воздуха бесспорно полезна. Ионы убивают грибок, воздух становится чище. Только вот незадача — весь полезный эффект будет ограничиваться напольным покрытием. Оно просто не пустит ионы дальше.
Преимущества инфракрасных теплых полов
Инфракрасные теплые полы во многом лучше кабельных:
- они нагревают воздух более равномерно по всей высоте комнаты. Около потолка будет +20°C, тогда как кабельные и водяные полы прогревают верх помещения до +15°C
- теплопроводность инфракрасного пола немного выше, чем у водяных и кабельных полов. Тепло от первого на 90% передается напольному покрытию, и только 10% может уйти к соседям снизу
- инфракрасный пол экономит 20% электроэнергии по сравнению с кабельными полами
- прогрев до заданной температуры происходит в два раза быстрее остальных полов
- теплоотдача не уменьшается со временем. При правильной эксплуатации пол может работать, как новый, много лет
- электрические контакты имеют параллельную схему соединения. Это означает, что если выйдет из строя один участок, остальные будут работать без заметных потерь тепла
- инфракрасный пол безопасен в использовании. Он не горит, не перемерзает, не бьет током. Электромагнитное излучение меньше, чем у кабельных полов — последние излучают его по всему объему балкона, а в инфракрасном ток течет только по краям
- чтобы установить такой пол не нужны разрешения от властей. Его удобно использовать в квартирных домах централизованного отопления, так как установка водяного пола там запрещена законом
- устанавливаются легко и быстро за несколько часов
- если потребуется, их можно собрать и расстелить на новом месте
Недостатки инфракрасных теплых полов
Схема подключения теплого пленочного пола не из простых
У инфракрасных полов также есть изъяны:
- сложно подключить электричество. Если не получится правильно подсоединить контакт, его придется выкинуть. А их в комплекте ограниченное количество
- производители пленки заверяют, что ее можно укладывать даже на неровный пол
Однако это не так. Пол нужно хорошенько выровнять, чтобы, опять же, не повредились контакты.
Также у нас на сайте есть статья с несколькими способами укладки пола на балконе. Она вам пригодится при монтаже напольного покрытия.
Виды инфракрасных теплых полов
Существует два вида инфракрасных полов – пленочные, которые представляют собой рулоны тонкой пленки, и маты из нагревательных стержней.
Стержневой инфракрасный пол
Это карбоновые стержни, которые связаны друг с другом с обоих концов черными соединительными проводами.
В отличие от пленочных, стержневой пол нужно заливать стяжкой. Зато расстилать его тоже просто — раскатал и готово. Кроме того, не придется так тщательно выравнивать плиту, как под пленку.
Пленочный пол
Бывает с греющими полосками и нагревающимся полностью.
В пленках с греющими полосками нагреваются отдельные полосы, проложенные между полиуретановыми слоями. Делятся такие пленки в зависимости от материала нагревательного элемента на биметаллические и углеродные (карбоновые).
Внешне два вида мало чем отличаются друг от друга. Однако биметаллические пленки не распространены сейчас, так как менее эффективны. У них алюминиевые и медные полосы.
Углеводородный (карбоновый) пол греет за счет карбоновых полосок. Срок службы таких полов — 15 лет. Стоимость 1 кв. м. — от 500 до 1000 руб.
Сплошную карбоновую пленку выпустили в 2011 году южнокорейцы. Ее отличие в том, что она не состоит из отдельных полосок, а представляет из себя цельный карбоновый слой. Чем больше площадь покрытия — тем выше коэффициент полезного действия, то есть прогревания.
Цельный карбон залит между слоями полиэтилентерефталата (PET). Эти слои обеспечивает такую прочность, что пленку можно искромсать ножом, и теплоотдача останется прежней. Поэтому гарантийный срок на нее — 50 лет. Она продается рулонами шириной 50 и 100 см. Стоимость 1 кв. м. около 1600 руб.
Монтаж теплого пола своими руками
Установка теплых полов на балконе должна проводиться исключительно мастерами в случае, если речь идет о водяном поле. В этом случае предпринимается целый ряд действий по выравниванию поверхности, проработке схемы систем труб, их прокладке и подключении всей необходимой для корректного функционирования аппаратуры. Справиться с такой работой без опыта и при этом получить удовлетворяющий результат – невозможно.
Совершенно иная ситуация с семейством электрических систем обогрева. Отопление балкона теплым полом на основе элеткрокабеля – достаточно быстрый и удобный способ. Для его монтажа не потребуется каких-то специальных знаний, а для подключения к электрической сети можно воспользоваться услугами выездного специалиста. Фактически, кабель просто прокладывается по определенной, выбранной исходя из ситуации схеме, и крепится к основе пола. После этого вся система заливается стяжкой, которая должна сохнуть указанное производителем время. До истечения срока включать систему категорически запрещается.
Инфракрасный пол настолько прост в установке, что с ним без труда справится даже неопытный человек. Подробная инструкция, как проводить монтаж теплого пола, поставляется вместе с самой пленкой. Инфракрасный тип обогрева полов часто можно размещать поверх старого покрытия. Главное — позаботиться о достаточной тепло- и гидроизоляции.
Какие существуют разновидности теплых полов
Обогревающая конструкции состоит из множества элементов. Это кабели и трубы, которые будут генерировать нагрев и передавать его в воздух. Принцип действия системы строится на использовании трех ресурсов: вода, электричество и инфракрасное излучение.
Общие черты у всех них присутствуют, но у каждой в отдельности есть свои плюсы, ради которых и осуществляется выбор. Первым схожий момент – монтаж конструкции осуществляется на предварительно покрытый теплоизоляцией бетон. Далее ее покрывают слоем стяжки. И уже после устанавливают теплый пол.
Водяной пол
Система укладки у него наиболее сложная. Поступление воды в трубы можно организовать из автономного источника или из центральной системы отопления.
Водяной теплый пол в разрезе
В многоэтажках такая система тоже не устанавливается. Высока вероятность блокировки дальнейшего поступления тепла через трубы центрального отопления в квартиры, которые находятся над той, где произвели монтаж. Преимущества такого вида настила на балконе — высокое качество нагрева воздуха. Его хватает на помещение, которое больше него самого.
Электрический
Этот вариант подходит для высотных зданий и квартир с небольшими балконами. Кабель потребуется небольшой длины, что существенно сэкономит бюджет. Толщина слоя составляет всего 4,5 см. Внутри конструкции отсутствует воздух, поэтому она не способна перегреться.
Электрический теплый пол
Для создания электрической системы нагрева понадобится электрический кабель. Его выкладывают зигзагообразно, петли при этом должны охватывать всю ширину площади балкона. Для кабеля предварительно устанавливается подложка, где расположены секции, за которые он крепится. Поверх нагревательного элемента насыпают песок и кладут цемент, это называется стяжка. Завершают укладку кабельной “змейки” выкладывая кафельную плитку.
Начать пользоваться электрическим обогревом пола можно только через 1 месяц после монтажа. Обогревается он при помощи электричества, для этого должен иметься выход к сети посредством терморегулятора.
Пленочный
Здесь применяется принцип инфракрасного излучения. Нагревательным элементом служит тонкая пленка. На ней покрытие из графитовых полосок и проводников. Терморегулятор проводит ток к проводникам. Этот способ самый простой для самостоятельного монтажа.
Относится к энергосберегающим системам обогрева помещения. Единственный минус — высокая стоимость пленочного покрытия. Поэтому рекомендуется применять для небольших помещений, то есть как раз на балконе или лоджии.

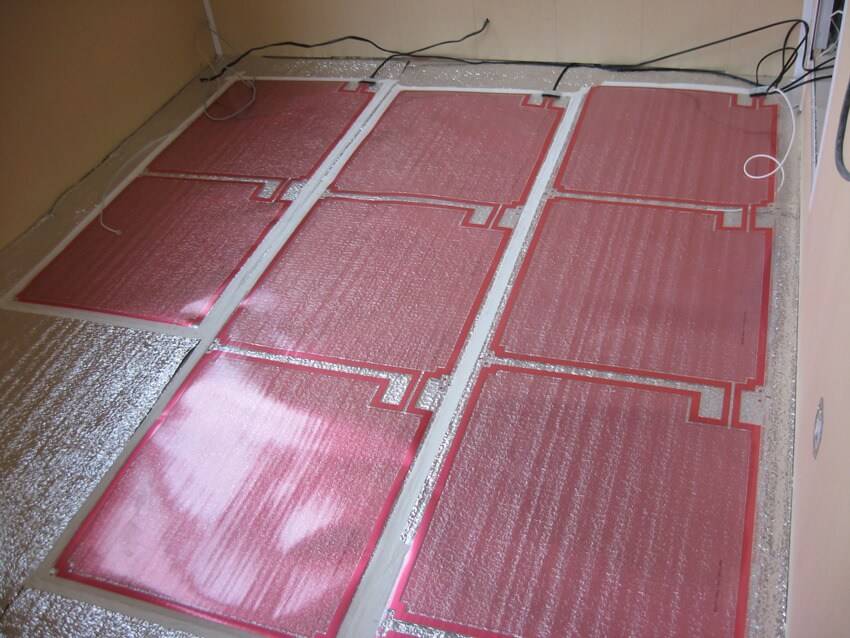

Инфракрасный пленочный пол
Теплый пол на балконе с успехом полностью заменяет другие виды отопления. Он не тратит много ресурсов, незаметен глазу и долго сохраняет эксплуатационные характеристики. Водяной теплый пол используется на дачах, при обогреве террас или лоджий в одноэтажных домах. Но этот способ обогрева помещения полностью зависит от коммунальщиков, которые включают центральную станцию по графику.
С кабельным и инфракрасным настилами такой проблемы нет. Ими можно управлять автономно, самостоятельно прямо из квартиры. Электрические способы применяются везде, где невозможно установить водяной вариант. С успехом заменяют радиаторы и обогреватели, абсолютно безвредны для окружающих. Инфракрасный пол считается экологически безопасной системой нагрева.
Выбираем подходящую систему
Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:
- Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
- Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
- И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.
Инфракрасная система обогрева лоджии.
Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:
- Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
- Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
- Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
- С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.
Варианты укладки теплопроводных элементов.
Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:
- Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
- По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
- Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;
Сухой способ укладки труб на специальную утепленную основу.
- Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
- В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

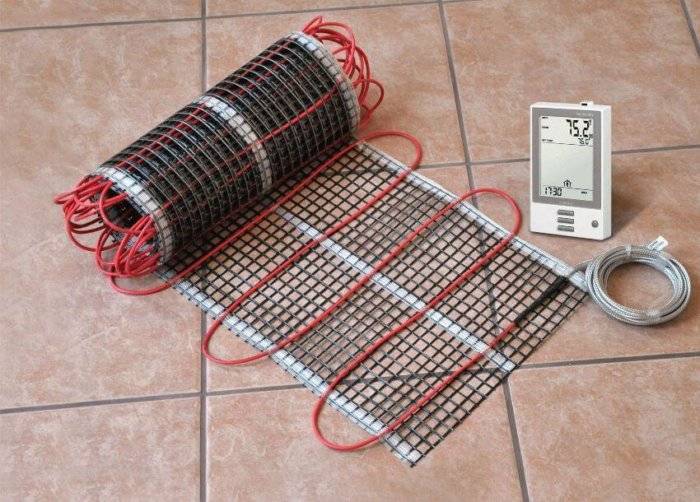

Заводской набор для электрического теплого пола.
Инфракрасный тёплый пол на балконе
Тёплые полы этого вида на сегодняшний день являются наиболее популярными для обустройства балконов, что обусловлено простотой монтажа, занимающего всего несколько часов.

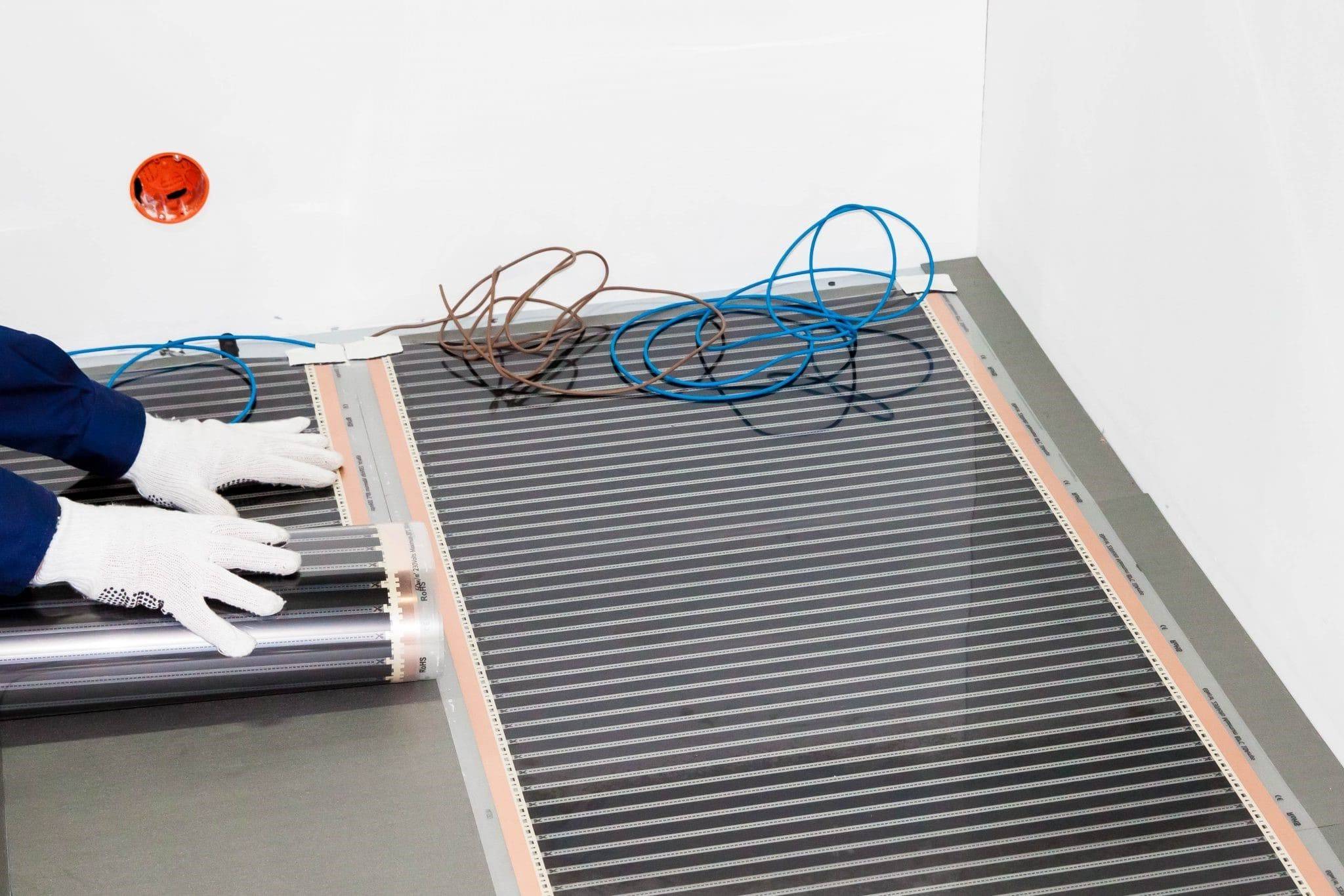

Инфракрасная греющая плёнка
ИК-излучение в таких системах направлено только в сторону помещения, но выполнить теплоизоляцию пола всё же придётся, иначе после выключения оборудования напольная поверхность будет быстро остывать.
Монтаж инфракрасной плёнки выполняется на фольгированный изолон – из него устраивают сплошное покрытие, проклеивая стыки материала скотчем с фольгой.
Заделка стыков фольгированного пенофола
Затем под местами расположения термодатчика и контактов подключения плёнки выполняются отверстия, чтобы эти детали не выступали над поверхностью.
Плёночные полотна разрезаются по штатной разметке, нанесённой на них пунктирными линиями. Затем плёнка укладываются на изолон и подключаются к панели управления параллельным способом с обязательной последующей изоляцией контактов.
Разметка на ИК-плёнке под разрезание
Температурный датчик устанавливается аналогично варианту с кабельными матами.
Поверх инфракрасной плёнки выполняется гидроизоляция из технического полиэтилена – покрытие из полос с напусками в 10 см. после чего на него можно укладывать финишное покрытие.
Видеоподсказка по технологии монтажа ИК-плёнки на пол:
Тёплый пол на застеклённом балконе под ламинат
Исходя из вывода, что для устройства тёплых полов на балконе лучше использовать электрические системы, рассмотрим, какие из них оптимальны при напольном финишном покрытии из ламината.
Ламинат на инфракрасном и кабельном тёплом полу
Начать лучше с необходимой для обогрева мощности.
Интенсивность обогрева системой с инфракрасной плёнкой выше, чем кабельным контуром. Именно поэтому для расчёта потребной мощности в первом случае принимается величина в 200 Вт/м2, а во втором – только 160 Вт/м2.
Ламинат – материал, теплопроводность которого невысока. Следовательно, под такой облицовкой более эффективна будет инфракрасная система. К тому же она не требует выполнения стяжки – ламинат можно укладывать прямо поверх инфракрасной плёнки, выполнив предварительно по ней гидроизоляцию из полиэтилена.

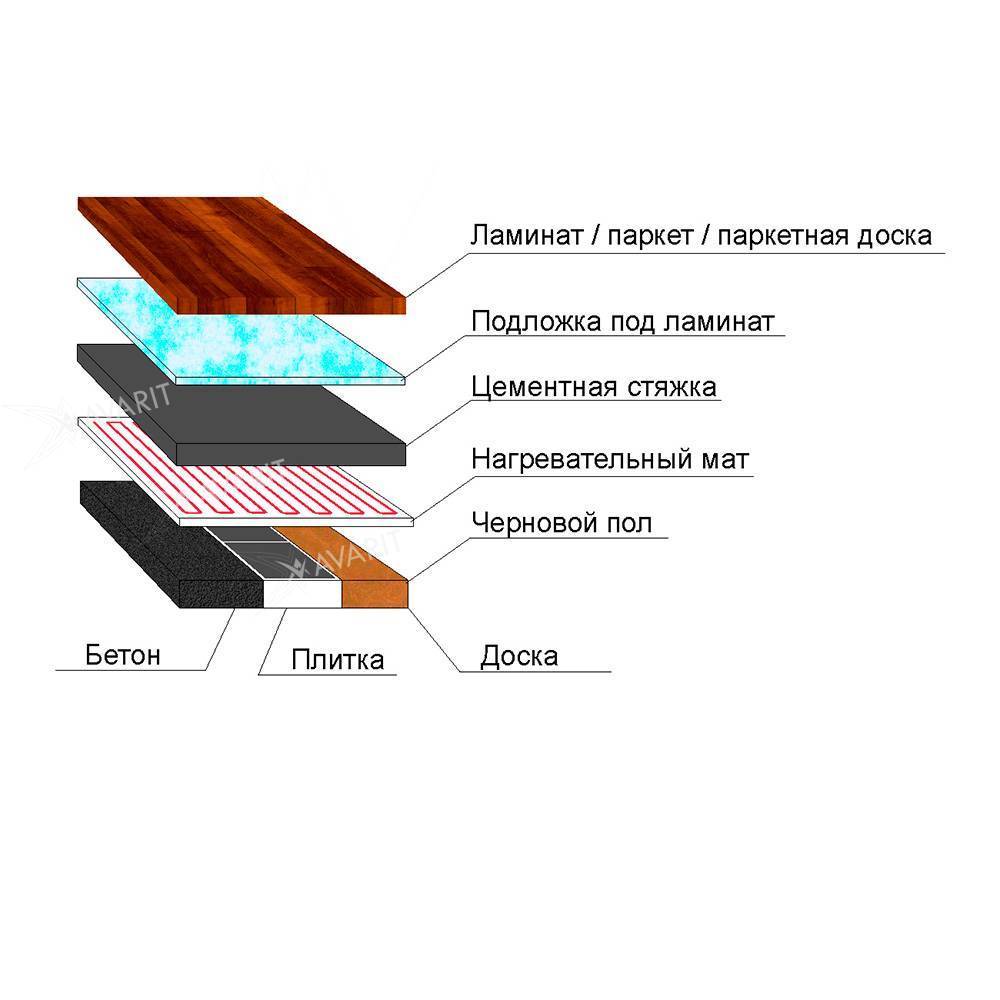

Комбинированная облицовка тёплого пола
Применение кабелей или матов на балконе или лоджии под ламинат также не исключено, но, учитывая переменное сечение контуров этих систем, поверх них необходимо будет выполнить несущую стяжку с армированием, чтобы защитить токопроводящие элементы от разрыва при нагрузке сверху. А это – дополнительные затраты и нагрузка на основание.
Со временем при абразивной изношенности ламината можно не торопиться с его демонтажем, а использовать это покрытие в качестве основания под линолеум.
Шаг 7 Укладка труб теплого пола
Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.
Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.
Технические особенности вариантов укладки
Способы раскладки трубы теплого пола
Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:
- Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
- Если труба изогнута на 180℃ выше гидравлические потери.
- При укладке улиткой теплораспределение в помещении равномернее.
- Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.
Расчет трубы теплого пола
Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.
Расчет трубы простой:
| Шаг укладки | Примерный расход трубы в метрах на метр квадратный |
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.
Главные принципы укладки труб теплого пола:
- начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
- шаг укладки труб должен варьироваться от 100 до 300 мм;
- диаметр труб должен составлять 16 или 20 мм;
- от всех стен трубы укладываются на расстоянии не менее 150 мм;
- длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
- стыки труб нежелательны.
Особенности укладки теплого пола улиткой
Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.
В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.
Расчет материала
Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2(можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).
Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т. к. под ними укладывать материал запрещено).
В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.
К примеру, если площадь комнаты составляет 10 м2и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).
Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.
Водяные полы для балкона
Для того, чтобы организовать теплый пол на лоджии от центрального отопления, следует как следует продумать, трубы из каких материалов будут наиболее уместны для монтажа водяных теплых полов. Оптимальным вариантом считаются трубы из сшитого полиэтилена или металлопластика. К их преимуществам можно отнести:
- доступную стоимость;
- достаточную гибкость;
- долговечность;
- меньший риск возникновения протечек.
- Водяные теплые полы из сшитого полиэтилена
Латунные трубы же напротив – не лучший вариант для того, чтобы проложить теплый пол на балконе от батареи. Они подвержены коррозии, имеют высокую цену, а большое количество стыков повышает риск возникновения протечек.
К недостаткам водяных полов можно отнести:
- Установку насоса. Такой пол может нарушить систему обогрева многоквартирного дома, ослабив давление в стояке. Для коррекции ситуации потребуется установка насоса.
- Неконтролируемая температура. Такой пол тяжело настроить на определенную температуру.
- Однородный прогрев. Вода имеет свойство постепенно остывать, за счет чего теплый водяной пол на балконе может в разных точках различаться оп температурным показателям.
Кроме этого, следует учитывать, что такой пол ощутимо съест высоту помещения, а также потребует длительного этапа подготовки.
- Один из финальных этапов монтажа теплого водяного пола
В процессе последнего будут выровнены полы, проложены тепло- и гидроизолирующие материалы. Без них часть тепла будет уходить к соседям снизу.
