Стоит ли использовать доски
Перед началом сооружения строительных лесов, стоит определиться с материалом. Конструкция может быть изготовлена из дерева или металла, однако домашние мастера часто отдают предпочтение древесине.
Стоит разобраться в причинах такого решения:
- Простота сборки. Ключевым плюсом досок по сравнению с металлом заключается в простоте сборки. Для соединения элементов не требуется сварка ли другое дорогостоящее оборудование, не нужны специфические навыки. Сколотить доски сможет каждый. Чтобы собрать металлические леса требуется владение сварочным аппаратом, определенная сноровка. Найти модели с винтовым соединением получается не всегда.
- Стоимость материала. Собрать строительные леса из досок можно используя обрезки или подручные материалы. Единственным требованием к доскам является их надежность. Иногда в дело идут даже поддоны, которые применялись для транспортировки, хранения стройматериалов.
- Вторичное использование. После заверения строительства леса разбираются, а доски используются в хозяйстве. Приспособить металлические трубы для бытовых нужд несколько сложнее.
Не лишены строительные леса из досок и некоторых минусов. Они более гибки по сравнению с металлическим аналогом. Металл прочее, поэтому конструкция, изготовленная из бруса, будет выглядеть массивнее
Дерево отличается низкой пожаробезопасностью, поэтому придется принимать меры предосторожности во время проведения строительных работ. Крепежные элементы ослабляют массив, поэтому использовать доски для сооружения строительных лесов более двух раз не рекомендуется
Инструкция по изготовлению
Как сделать леса из профильной трубы? Работа выполняется в следующем порядке:
- разработка чертежа;
- подготовка материалов и инструментов;
- сборка конструкции.
Что входит в чертеж
Начальный этап сооружения подмостков заключается в разработке чертежа и определении размеров конструкции, чертеж позволяет правильно определить количество необходимых для изготовления материалов.
Чертежи строительных лесов можно разработать самостоятельно или найти в интернете. На эскизе должны быть указаны:
- ширина конструкции;
- высота подмостков;
- места расположения горизонтальных перекладин, лестницы, откосов и иных элементов конструкции;
- габаритные размеры профильных труб, используемых для сборки.
Схема строительных лесов для изготовления
Подготовительный этап
Чтобы соорудить самодельные леса, потребуются:
- профильная труба с сечением не менее 30 мм (30х30, 40х30 и так далее) для изготовления стоек;
- профильная труба сечением не менее 25 мм (25х25, 25х30, 25х35 и так далее) для перемычек и иных функциональных элементов (лестница, держатели для настила и так далее);
- профильная труба сечением 15 мм для распорок;
Трубы для изготовления строительных лесов
обрезная доска или металлический лист для настила.
Из инструментов потребуются:
- болгарка для резки металлических труб в соответствии с размерами, указанными на чертеже;
- сварочный аппарат. В большинстве случаев рамы подмостков соединяются при помощи сварки. Если нет опыта работы со сварочным аппаратом, то можно использовать иные виды соединений, например, при помощи уголков и болтов;
- инструменты для разметки;
- строительный уровень;
- дрель для просверливания отверстий;
- молоток;
- саморезы или болты для крепления настила.
Сборка и установка
Как сделать леса самому? После подготовки необходимых материалов и инструментов требуется подготовить участок земли, на котором будет произведена установка конструкции.
Земля равняется в горизонт и тщательно утрамбовывается.
Схема установки подкладок
Далее работа выполняется в следующем порядке:
- из труб, имеющих диаметр сечения 15 мм, изготавливают распорки. Для этого они нарезаются в соответствии с заданными размерами + 12 см (для крепления). С каждой стороны на длину 6 см делается надрез. Затем разрезанная область расплющивается;
- из труб больших диаметров изготавливаются переходники, позволяющие увеличить высоту подмостков. Для сооружения переходников необходимо:
- нарезать трубы с сечением 25 мм на отрезы длинной 30 см;
- нарезать трубы, имеющие сечение 30 мм на отрезы длинной 8 см;
- надеть отрезы труб с большим диаметром на середину труб с меньшим диаметров и для придания конструкции прочности приварить;
Изготовление переходников для увеличения высоты подмостков
- сборка рамы. К стоякам, изготовленным из труб с самым большим сечением, привариваются горизонтальные распорки;
Рамы-основания для строительных лесов
- подготовленные рамы устанавливаются на место и производится монтаж диагональных распорок. В большинстве случаев сборка производится при помощи болтов;
Установка и соединение рам с диагональными распорками
- проверка уровня и выравнивание конструкции при необходимости;
- монтаж настила.
Процесс самостоятельного изготовления строительных лесов без сварки представлен на видео.
Для продления срока службы изготовленные строительные подмостки рекомендуется покрасить. В случае использования дерева для сооружения настила проводится предварительная защитная пропитка древесины.
Источник
Саморезы или гвозди?
Это еще один пункт, на котором нужно остановиться, поскольку от крепежных элементов зависит прочность конструкции. Естественно, деревянные леса не предназначены для долгого использования. Когда завершаются работы, их просто разбирают. Однако в этом случае роль играет не простота демонтажа, а надежность крепежа.
Для изготовления деревянных конструкций рекомендуют использовать саморезы, но только если дело не касается приспособлений для работы на относительно большой высоте. В данном случае предпочтительны как раз гвозди. Они сделаны из мягкого металла, поэтому могут погнуться, но не сломаются. Саморезы из закаленной стали — худшее решение. Лучшее — анодированные крепежные элементы, но и они не безгрешны, так как тоже способны преподнести неприятный сюрприз.
Оптимальным решением будут гвозди. Однако существует еще один способ. Сначала все детали соединяют с помощью анодированных саморезов. Если после проверки не выявляют никаких проблем с надежностью, то в каждое соединение вбивают по 2-3 гвоздя.
Варианты конструкций строительных лесов
Несмотря на большое разнообразие видов строительных лесов, их конструкции содержат одинаковые по назначению элементы:
- Вертикальные стойки (воспринимают рабочую нагрузку и передают ее на грунт).
- Стяжки диагональные и горизонтальные (обеспечивают пространственную жесткость каркаса).
- Перемычки (короткие боковые элементы лесов, на которые укладывается настил).
- Настил (сбитые между собой доски, служащие рабочий площадкой для строителей).
- Упорные укосы (предохраняют леса от опрокидывания).
- Перила (защищают рабочих от падения).
- Лестницы (служат для подъема и спуска с рабочих площадок).
Материалом для сборки подмостей и лесов традиционно служит древесина или металл. Деревянная конструкция дешевле стальной, но выдерживает не более двух-трех повторных сборок. После этого она годится только на дрова.
Строительные леса из металла в несколько раз дороже деревянных, но не имеют ограничений по количеству циклов использования. Они легко демонтируются и переносятся на новое место. Их конструкция позволяет по ходу работы наращивать дополнительные ярусы, увеличивая рабочую высоту.
Если в ваши планы входит строительство нескольких жилых зданий и хозпостроек, то лучше сделать самодельные леса из профильного металла. Если же высотные работы будут вестись только один раз и на одном объекте, то выгоднее собрать конструкцию из брусьев и досок.
Сборка металлических лесов

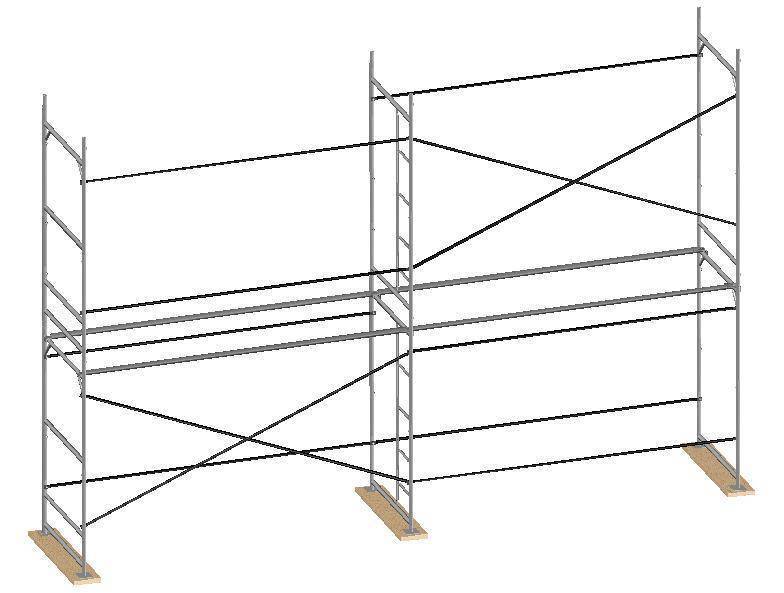

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие н3рузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.
Для работы понадобится:
- трубы сечением 30х30 мм и длиной 1,5 м;
- трубы диаметром 15 мм;
- трубы 25х25 мм;
- обрезная доска толщиной 40 мм;
- алюминиевая лестница;
- саморезы и болты;
- болгарка;
- дрель;
- сварочный аппарат;
уровень.
Металлические самодельные леса
Шаг 1. Подготовка распорок
Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

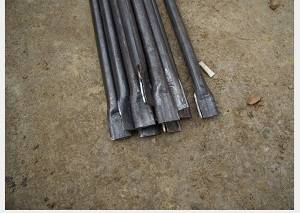

Подготовка распорок
Подготовка распорок
Шаг 2. Изготовление переходников
Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.
Переходники
Шаг 3. Сборка рамы
Стойки
Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.
Шаг 4. Монтаж секции
Сборка конструкции
Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.
Шаг 5. Изготовление настила

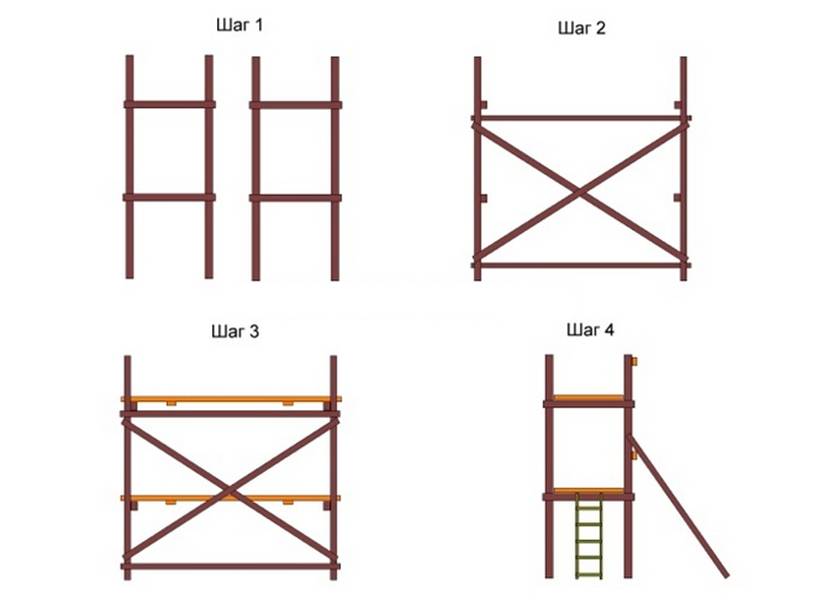

Схема сборки
Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.
Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.
Шаг 5. Покраска лесов
Леса строительные
Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.
Леса
На сколько лет рассчитаны металлические мостки
Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.
Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.
Приставные подмости и строительные козлы

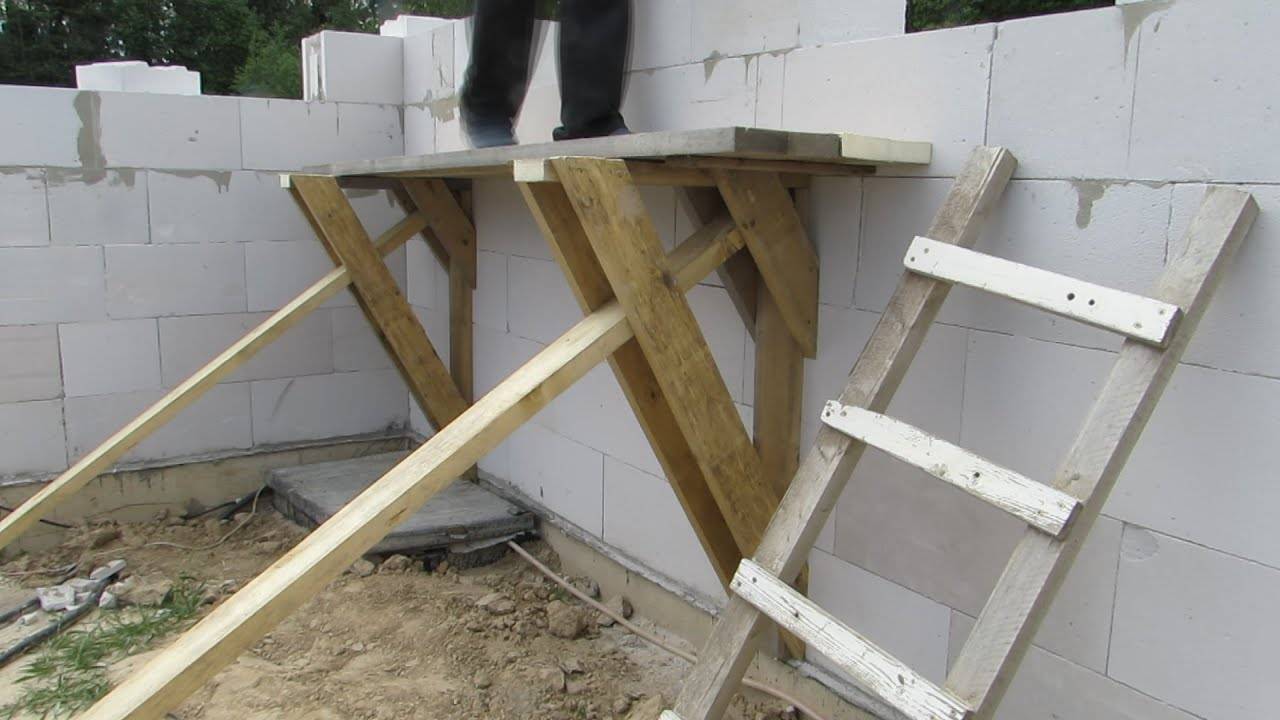

Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.
Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.
При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.
Такая конструкция как строительный козел используется для проведения работ на небольшой высоте

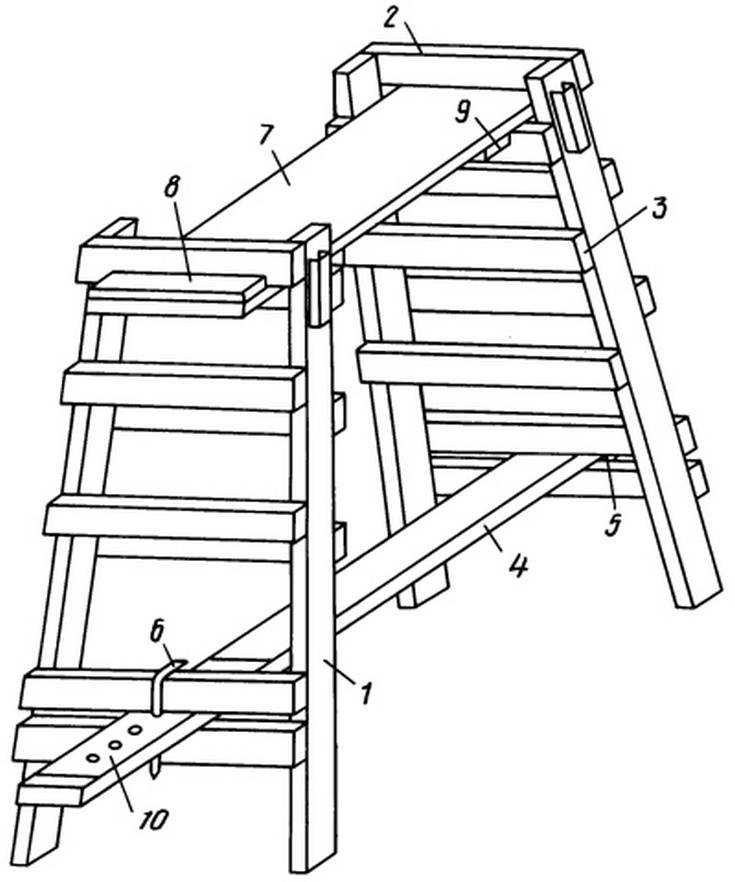

Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.
Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ
Особенности металлических лесов
Если большого желания делать своими руками строительные леса из дерева не обнаруживается, можно приобрести готовую конструкцию из металла. Затраты, безусловно, будут заметными, но на таких лесах можно проводить строительные работы любой степени сложности с большими нагрузками на опоры и настил.
Металлические леса удобны тем, что их можно по окончании стройки разобрать своими руками, сложить в подсобное помещение и затем использовать при проведении ремонтных работ в будущем.
Промышленность выпускает конструкции из металла нескольких видов:
- штыревые;
- хомутовые;
- рамные;
- клиновые.
В штыревых лесах петли в виде штырей приварены на вертикальных стойках, а перекладины заканчиваются крючками, предназначенными для соединения. Сборка осуществляется просто и быстро, работать на таких лесах удобно со зданиями стандартных форм, если предстоит отделка выступов, фигурных эркеров, лучше выбрать другую основу.
Леса с высотой не более 40 м производят из металлических труб, которые закрепляются специальными хомутами. Сборку можно сделать своими руками, при необходимости такие строительные леса легко перенести на новое место. Работу с очень тяжелыми грузами на них выполнять не рекомендуют, потому что хомутовые крепления имеют ограничения по нагрузкам.
Часто металлические леса выпускают в виде модулей из рам, которые сваривают из труб и укрепляют укосинами. Конструкцию можно с помощью дополнительных модулей удлинять и увеличивать в высоту. Одна секция обычно имеют высоту, равную 2 м, длину от полутора до 3 м, глубина горизонтальной части обычно составляет 1 м.
Клиновые леса из металла имеют более сложные места соединений, состоящие из дисков с отверстиями, приваренных к вертикальным стойкам, и труб со специальными замками, напоминающими пасть хищников. Замок заводится на диск, в сквозное совпадающее отверстие вставляется клин. Леса можно легко собрать и разобрать своими руками, перенести, куда потребуется, на них удобно выполнять любые работы.
Выбирать вид строительных лесов нужно осмотрительно, учитывая специфику предстоящей работы, нагрузку и финансовые возможности. Можно приобрести пиломатериалы и сделать конструкцию полностью своими руками или купить готовые металлические изделия, которые останется только собрать.
Конструкционные особенности
Для различных видов работ потребуются разные по виду подмостки и строительные леса. Для работ с материалами малого веса не нужна высокая несущая способность. В таком случае можно сделать приставные подмостки или конструкцию в виде конверта. Для отделки фронтонов или просто наружной отделке одноэтажного невысокого дома допустимо использование строительных козлов, и на их перекладины укладывают настил. Если нельзя ничего опирать на стены, можно использовать козлы с досками настила, уложенными на перекладины.
Для укладки кирпичных стен или строительных блоков, отделки фасада камнем или кирпичом потребуются полноценные строительные леса. Строительные леса из древесины можно сделать более жесткими, если использовать раскосы и упоры.
Как правило, такие конструкции не крепят к стенам, а фиксируют на упорах, которые будут подпирать стойки. Давайте поговорим о каждом виде по отдельности.
Строительные леса своими руками. Пошаговая инструкция
Сборку лесов производят в несколько этапов:
Проектирование. На этой стадии нужно определиться, какие леса будут изготовлены (козлы, рамная конструкция, приставные («армянские») леса), какая высота и размеры. Изготовление рам. Главные элементы лесов собираются в лежачем положении из четырех брусьев, для укрепления крепятся диагональные элементы. Сборка каркаса. Подготовленные элементы ставят вертикально и скрепляют боковинами
На этом этапе важно тщательно проверить уровнем и отвесом все элементы, чтобы конструкция не была перекошенной. Укладка настила, набивка дополнительных поперечин вместо лестницы
Если работа предусматривается на высоте более 3 м, лучше оснастить леса перилами.
Процесс сборки не представляет собой особых трудностей. Но на каждом этапе нужно делать все максимально тщательно, проверяя прочность каждого соединения и правильность установки всех элементов.
Этапы сооружения
Изготавливаются строительные леса из досок и бруса в несколько этапов:
- Раскладывание элементов будущей конструкции на ровной поверхности и проверка их соответствия высоте лесов;
- Связывание стоек с помощью горизонтальных перемычек;
- Установка рядом двух уже собранных рам и их закрепление с помощью горизонтально и диагонально располагаемых досок-стяжек;
- Укладка деревянного настила поверх горизонтальных стяжек, с креплением досок к перемычкам.
Теперь осталось закрепить перила и зафиксировать лестницу, с помощью которой будет осуществляться подъём и спуск. При большой длине здания конструкция продлевается и может состоять из различного количества секций – от двух до трёх-четырёх. Рамы соединяют между собой досками.
Как собрать деревянные леса
Что понадобится для монтажа лесов
Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:
- Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
- Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
- Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).
Изготовление рамы
Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.
Сборка каркаса
Строительные леса своими руками
Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.
В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.
К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».
Подготовка дополнительных стоек
Монтаж настила
Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.
Монтаж настила
Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.
Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.
Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.
От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.
Грамотно сделанные перемычки – основа безопасности строителя
Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.
Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.
Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
Нормативные документы
Вскользь требования к лесам упоминаются в бесчисленных руководствах по охране труда; однако сколь-нибудь серьезное внимание их конструкции уделяется всего в двух документах:
- ГОСТ 24258-88 описывает использованию при строительстве средств подмащивания;
- СНиП 12-03-99 посвящен безопасности труда в строительстве; средства подмащивания упоминаются в разделе 7.4 этого документа.
Давайте углубимся в изучение требований.
ГОСТ 24258-88
В первую очередь ГОСТом нормируется расчетная нагрузка на леса в зависимости от их типа и высоты площадки над уровнем грунта.
| Тип лесов | Высота от уровня грунта, метры | Нормативная нагрузка на 1 м2 поверхности, кгс |
| Стоечные приставные (то есть требующие крепления к конструкциям здания) | Не более 100 | 100 – 500 в зависимости от вида работ и материала здания |
| Свободностоящие | Не более 20 | 100 – 200 |
| Передвижные | Не более 20 | 100 – 200 |
| Навесные | Не более 20 | 100 – 200 |

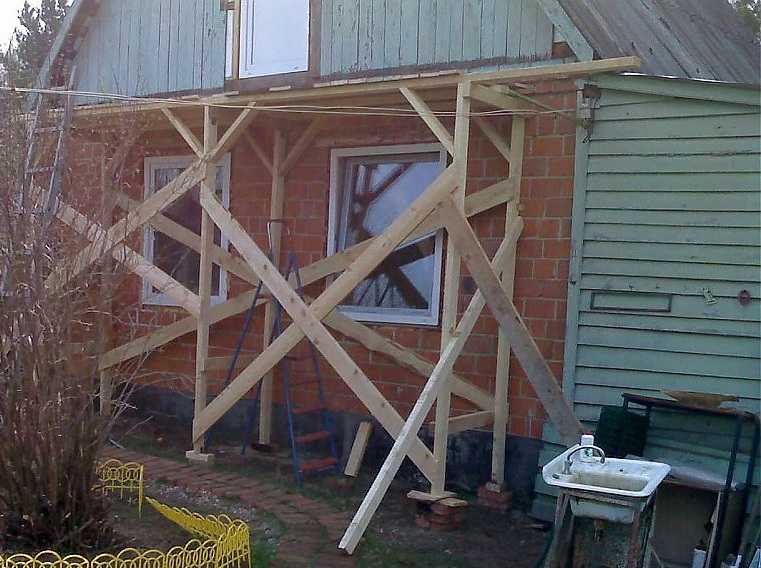

Один из вариантов конструкции деревянных приставных лесов.
Идея нормирования нагрузки получает развитие в следующей части документа:
- Леса должны выдерживать как постоянную нагрузку собственной массой, так и временные нагрузки – вес людей, стройматериалов и давление ветра.
- При расчете коэффициент надежности принимается равным 1,2 для веса людей и материалов; для расчетной ветровой нагрузки он берется равным 1,3. Стало быть, при максимальной расчетной нагрузке в 100 кг/м2 площадка подмостей должна выдерживать не менее 120 кг/м2; силой ветра в случае невысокой деревянной конструкции с решетчатыми вертикальными элементами можно пренебречь.
При таком исполнении лесов ветровую нагрузку можно не рассчитывать.
Отдельно оговаривается ограждение рабочих площадок:
- При высоте настила более 1,3 метра от уровня грунта он должен иметь ограждение.
- Расстояние между соседними горизонтальными конструктивными элементами ограждения (перилами, поручнями и т.д.) не должно быть меньше 45 сантиметров.
СНиП 12-03-99
Какими должны быть устройство деревянных лесов и условия их установки согласно второму документу?
- Площадка под леса должны быть выровнена и утрамбована. Кроме того, с нее должен быть организован отвод дождевых вод. Если в силу каких-то причин эта инструкция невыполнима, подмостки снабжаются регулируемыми опорами или иными средствами, позволяющими сделать рабочий деревянный настил строго горизонтальным.
- Если леса не обладают необходимой устойчивостью, они могут крепиться с конструкции здания. При этом крепить подмостки к балконам, карнизами прочим выступающим архитектурным элементам строго запрещено.
- Подмостки вблизи автомобильных проездов снабжаются отбойным брусом и размещаются не ближе 0,6 метра от максимально выступающих за дорожное полотно габаритов проезжающего автотранспорта.
- Рабочие настилы должны быть ровными и иметь зазор между досками не более 5 миллиметров. Если под лесами есть проход или ведутся смежные работы, настил не должен иметь зазоров вообще.
- Высота ограждения настила не должна быть менее 110 сантиметров. Бортик настила, препятствующий падению инструментов и материалов, делают не ниже 10 см.
Комбинированное решение: стальной каркас и деревянный настил
Обратите внимание на бортики на каждом ярусе
- Щиты смежных настилов укладываются с нахлестом на опору. При этом нахлест щитов в каждую сторону относительно опоры не должен быть меньше 20 см.
- При высоте до 4 метров леса могут приниматься в эксплуатацию прорабом или мастером участка. При высоте более 4 метров назначается приемная комиссия; результат приемки актируется. В дальнейшем сооружение осматривается прорабом или мастером не реже одного раза в 10 дней.

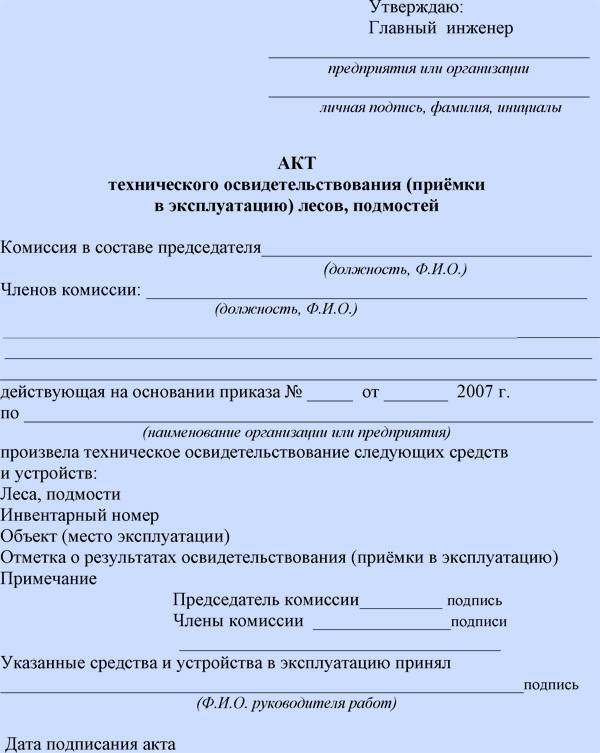

Образец акта приемки.
Чем удобна вышка – тура?
Одним из основных вспомогательных приспособлений на любой строительной площадке является вышка – тура Она мобильна, её легко перемещать по мере выполнения работ на отдельных участках.
Собирать и демонтировать такие вышки можно буквально за 20 минут несколькими рабочими. Вышки имеют достаточно жёсткую конструкцию, что обеспечивает их надёжность и устойчивость.
Техническая характеристика вышки позволяет выполнять работы на большой высоте и быстро перемещаться на другой участок. Зачастую вышка – тур становится необходимым приспособлением в строительном деле.
Какие материалы можно использовать для изготовления вышки?
Тура, изготовленная кустарным способом, может иметь вид разборной и неразборной конструкции. Конечно, разборный вариант более удобен в эксплуатации. В разобранном виде её легко и компактно можно перевозить на разные строительные объекты.
Разборка и сборка не займёт много времени. А вышедшие из строя элементы конструкции и крепления легко заменить.
А Вы знаете, что такую вышку не сложно изготовить самостоятельно из остатков металлических элементов на стройке и не тратить средства на покупку вышки – туры заводского изготовления.
Для изготовления вышки потребуются следующие материалы:
- Для стоек вышки применимы профильные трубы диаметром не менее 30 мм.
- Для укосин жёсткости потребуется труба диаметром 15 мм. или уголок с шириной полки 30 мм.
- Для перемычек можно использовать стальную трубу диаметром 25 мм.
- Можно с одной стороны приспособить колёса, они обеспечат удобство перемещения вышки.
Порядок изготовления вышки — туры
Вначале из трубы диаметром 15 мм. нужно изготовить отрезки по 2 метра по количеству планируемых секционных площадок вышки. На каждую секцию понадобится по четыре таких отрезка. Концы этих труб сплющивают для удобства крепления на основные стойки вышки.
Следующим этапом будет подготовка стоек вышки. Для этого профильная 30 мм. труба режется на отрезки в 1,5 и 0,75 м. Малые отрезки пойдут на изготовление ног конструкции, а трубы длиной полтора метра будут ступеньками.
При изготовлении неразборной конструкции, все элементы надёжно свариваются электросваркой с тщательной проверкой качества швов. Расстояние между труб ступенек не должно превышать 30 см. В конечном результате к основным стойкам монтируются колёса.
Изготовление сборно-разборной вышки более сложный процесс и потребует специальных крепёжных узлов (зажимных хомутов или болтов). Кроме того, для крепления элементов конструкции болтами необходимо просверлить много отверстий в трубах.
Вышка тура, описание устройства.
Передвижная вышка представляет собой пространственную конструкцию башенного типа из плоских рам, имеющих три ступени.
Параллельные рамы устанавливаются в патрубки гантелей и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся на замках гантелей. Нижние секции устанавливаются на два основания, которые соединены между собой объемной диагональю.
Основания имеют четыре винтовых опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.
Вышка имеет комплект настилов, который состоит из двух типов – сплошного и с люком.
Для обеспечения устойчивости вышка может быть снабжена стабилизаторами, которые крепятся хомутами к основной конструкции вышки.
Вышка должна устанавливаться строго вертикально при помощи винтовых опор. Настил вышки должен иметь ровную поверхность.
Вышка может быть оборудована стабилизаторами для обеспечения ее наибольшей устойчивости. Если существует опасность опрокидывания ветровой нагрузкой или другими факторами, вышку требуется укрепить к зданию растяжками как можно ближе к верхнему ярусу. Необходимо выполнять требования СНиП Ш-4-80 «Техника безопасности в строительстве» и ГОСТ 24258-88.
Советы и нюансы
Советы для строительства деревянных лесов:
- Не делайте их высотой более шести метров — это общепринятое правило. Между стойками наибольшее допустимое расстояние — два с половиной метра.
- Обязатаельно использовать отвес (уровень), чтобы проверить конструкцию на вертикальность.
- Лучше делать настил шириной не более 100 см. Но здесь все зависит от количества строителей, которые будут находиться на лесах в одно и то же время. Нижний настил делают примерно в 50 см от земли, а все следующие — примерно на 2 метра выше предыдущего.
- Используйте брус и доски длиной около 10 см для стоек. Оптимальная толщина — от 30 мм для распорок, от 50 мм для настила.
Изготовить леса своими руками не слишком сложно и вполне доступно для большинства мужчин, даже не имеющих серьезного опыта в строительстве. Чаще всего их делают из дерева и демонтируют после окончания работ. Если вам нужна высокая конструкция и вы планируете пользоваться ей регулярно, лучше выполнить ее из металла.
Тщательно выбирайте материалы и крепления под ваши задачи и параметры строительства, следуйте правилам сборки — тогда леса, собранные своими руками, будут надежными и прочными.
