Сэндвич панели своими руками + видео поэтапного изготовления

Установка полос сэндвич панелей

Верхняя панель вставляется в уже закрепленный саморезами стартовый профиль.

После этого отрезаются еще 4 части стартового профиля. Его длинна определяется шириной откосов. Отрезки заводятся в боковой стартовый профиль вверху и внизу по обе стороны. Затем закрепляются саморезами к верхней части сэндвич панели и к подоконнику .

Далее в закрепленную с трех сторон (вдоль оконного проема, вверху на сэндвич панели и внизу на подоконнике) своего рода конструкцию, из стартового профиля, устанавливается полоса сэндвич панели. Аналогичным образом завершается процесс работы с панелью с другой стороны. В результате, пластиковый откос практически готов. Осталось только придать внешний вид наружным срезам.

Технология изготовления

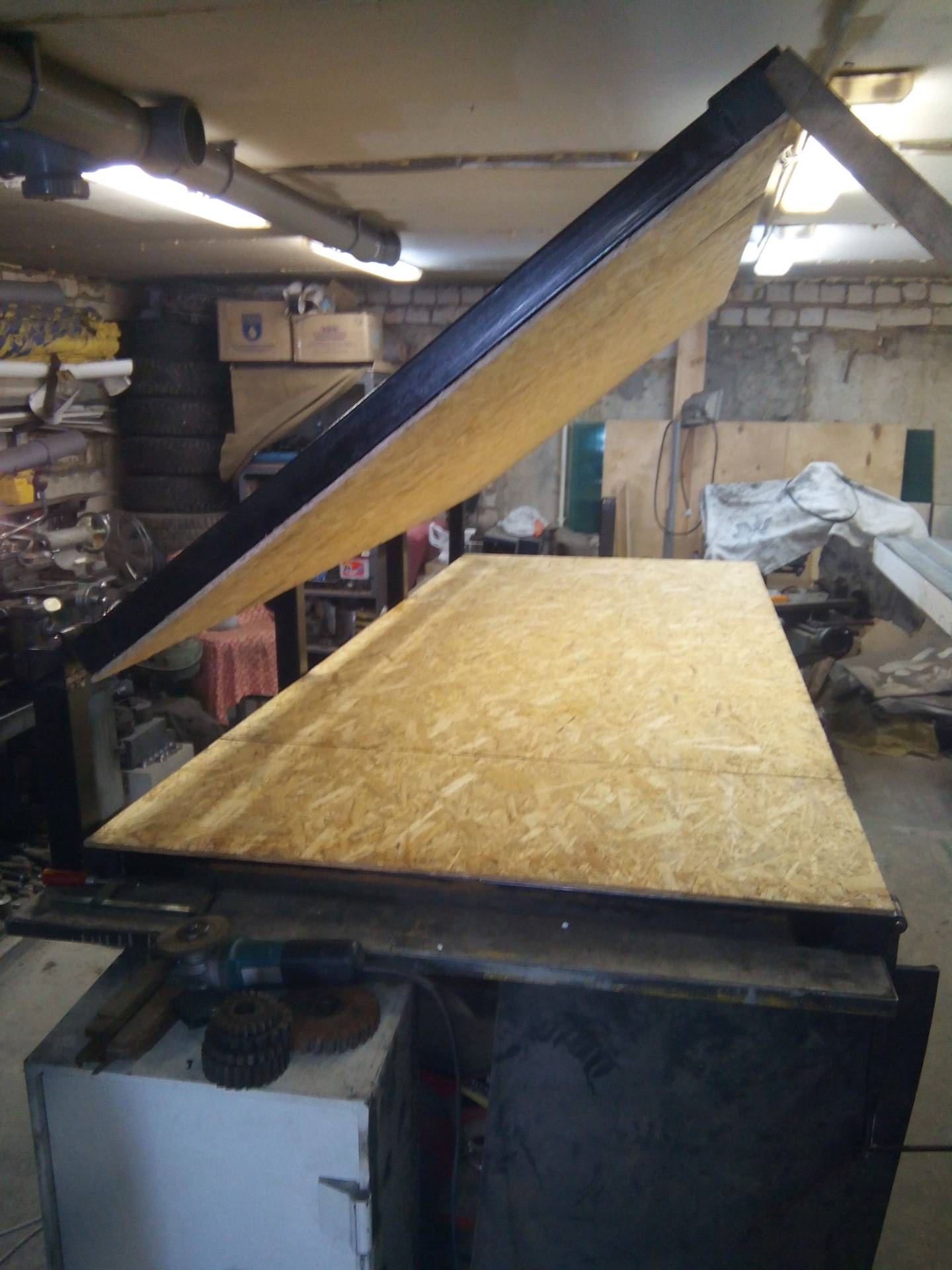

Пресс для сэндвич-панелей

Любой тип панелей, изготавливаемый самостоятельно, собирается по одной технологии. На столе, размер которого больше габаритов панели, собирают слои. Затем сжимают все под прессом, чтобы клей не вспенился и остальные материалы приняли нужную форму.

Сначала необходимо очистить все поверхности от пыли и грязи, проверить, чтобы не было мокрых и масляных пятен. Изготавливаются теплоблоки партиями по 4-6 штук.

Порядок работы:

На стол положить нижнюю обкладку – внутреннюю сторону панели.
Смазать ее клеем.
Положить сверху утеплитель.
Нанести клей.
Уложить наружный ограждающий слой.
Быстро перенести под пресс.

Всю работу надо выполнить максимум за 5 минут. Без перерыва склеить следующие сэндвичи.

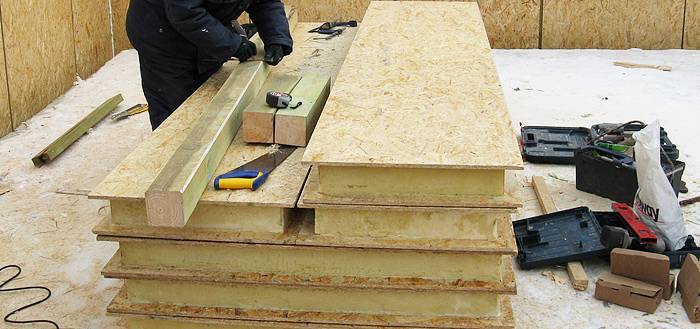

Собрав стопку плит высотой до 1,2 м, прижимают ее сверху прессом усилием примерно 18 тонн и выдерживают 2-4 часа.

Пресс можно заменить другими приспособлениями, например, положить сверху ровную плиту и быстро загрузить ее.

https://youtube.com/watch?v=n_JgVLzbves

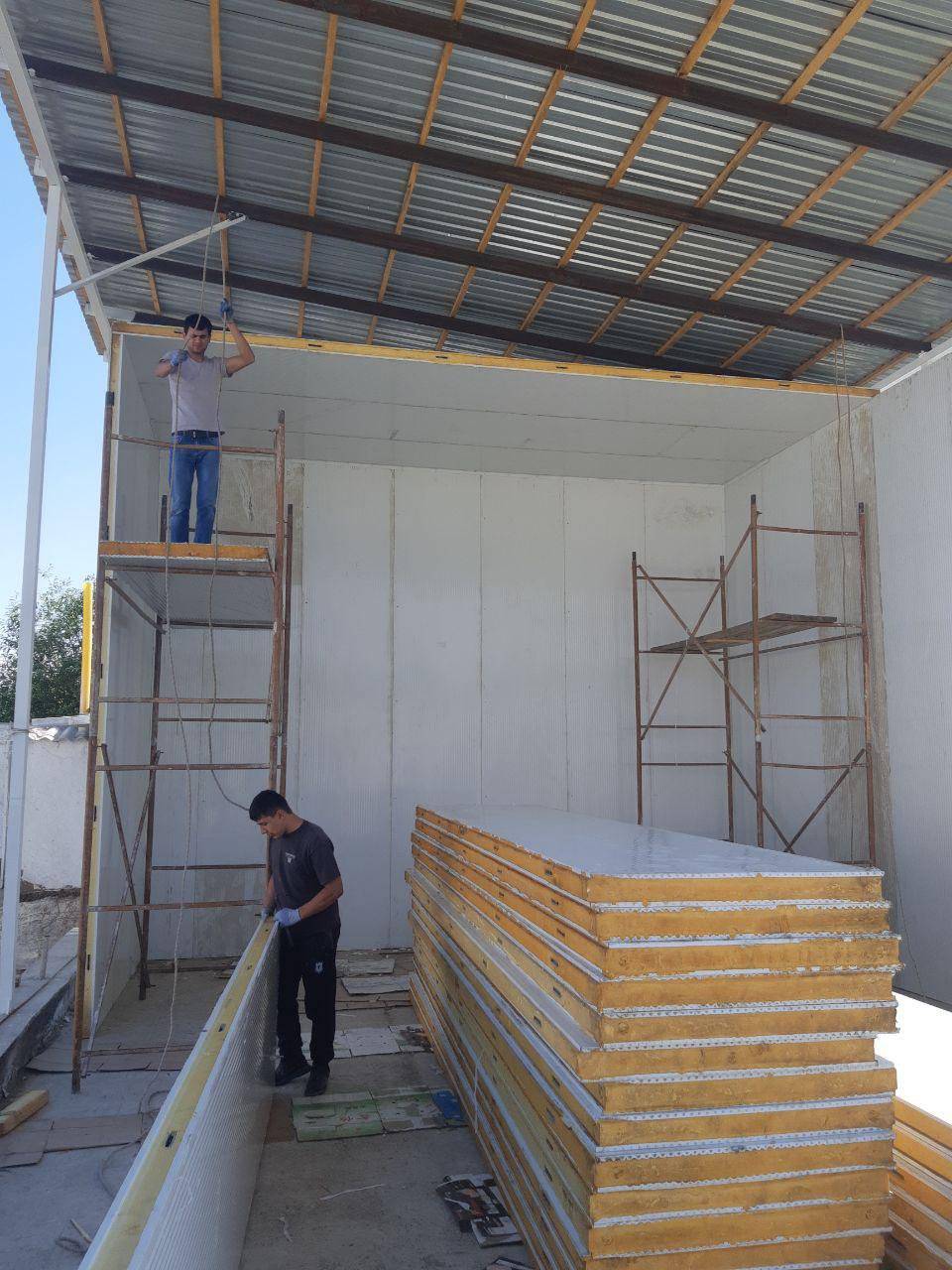

Монтаж сэндвич-панелей

Огромнейшим запасом прочности обладают двухэтажные коттеджи, построенные из SIP-панелей. Добавление третьего и других этажей обычно не влияет на этот показатель. Внешняя отделка дома из СИП панелей может быть абсолютно любой. При этом такая дополнительная прочность достигается без дополнительных затрат. Можно сказать, что это конструктивная особенность данной конкретной технологии.

Иногда технологию из этой групп называют бескаркасной, чтобы подчеркнуть роль панелей в качестве несущих элементов. В этом тоже нет никакой ошибки. Для таких конструкций необязательно присутствие наружного, внутреннего каркаса. Для соединения главных элементов во многих ситуациях используют специальные термовставки либо шпонки из OSB-3.

В большинстве случаев несущая конструкция дома собирается именно из панелей. Это касается крыши, перекрытия и стен. Но производство сип панелей позволяет применять их как в качестве утеплителей для ограждающих конструкций, так и для обустройства внутренних перегородок. Силовой каркас тоже нередко обшивается этим материалом.

Если речь идёт об индивидуальном строительстве, то при устройстве перекрытий и крыш часто применяют специальный опорный каркас. Прогонами называются несущие балки, на которые опираются панели в разных частях дома.

Можно сказать, что в таких домах часто совместно используют как классические варианты, так и современные решения.

По материалу стен принято классифицировать каркасные дома в нашей стране. Например, классические стропильные крыши присутствуют практически у всех кирпичных домов. Это значит, что они будут деревянно-каркасными. Чтобы было проще, следует называть «канадскими» дома, где стены полностью состоят именно из SIP-панелей. Ведь именно при использовании их в стенах, проявляется большая часть достоинств материала.

Кроме того, стоит отметить и свойства теплоизоляции, которые позволяют применять его даже в строительстве чердачного или нулевого перекрытия в крыше. Внутренняя отделка дома из СИП панелей никогда не доставит проблем.

Технология SIP — это не альтернатива традиционным каркасам, а их расширение. Если грамотно использовать эту технологию, то характеристики дома в значительной мере улучшаются.

Технология изготовления сэндвич панелей

Технологический процесс производства сэндвич панелей состоит из следующих операций:

Установка первого листа оболочки на ровную чистую поверхность;
Нанесение полиуретанового клея;
Установка утеплительного слоя поверх клея;
Нанесение полиуретанового клея на слой утеплителя;
Установка второго листа панели;
Удержание всей конструкции под давлением до полного высыхания слоев.

Сложность выполнения многослойной конструкции панелей заключается в характеристиках клея. Обычно при нанесении клея на листы он сильно вспенивается. И для придания нужной толщины клеевому слою, собранные сэндвич панели подвергают сжатию под определенным давлением.

Если учесть габариты изделия, то для создания нужного давления вам потребуется специальный пресс. Он обеспечит необходимое давление для изготовления и монтажа сэндвич панелей своими руками. Панели выдерживают под давлением от двух до пяти часов.

Кроме вспенивания клея, скорость его отверждения очень высокая – если замедлить процесс, то клеевая масса начнет полимеризоваться. А застывший клеевой слой не будет реагировать ни на один растворитель. И убрать его можно будет только механическим путем. Именно поэтому весь монтаж и изготовление сэндвич панелей должны проводиться достаточно быстро. И в одиночку вам вряд ли удастся собрать панели, поэтому найдите себе надежного и быстрого помощника.

За счет быстровозводимых конструкций из сэндвич панелей, данный материал становиться всё больше популярным. А загородный дом вы сможете собрать всего за несколько недель! Но у всех сэндвич панелей есть один главный минус – они недолговечны. Их срок службы равен примерно 50 годам.

Технологический порядок выполнения работ

Перед сборкой стеновых сэндвич панелей своими руками, заранее подготовьте все необходимые материалы к склеиванию. Проведите осмотр листов будущей оболочки и утеплительный слой. Если потребуется, то очистите их от различного мусора и загрязнений. Далее можно приступать к производству сэндвич панелей.

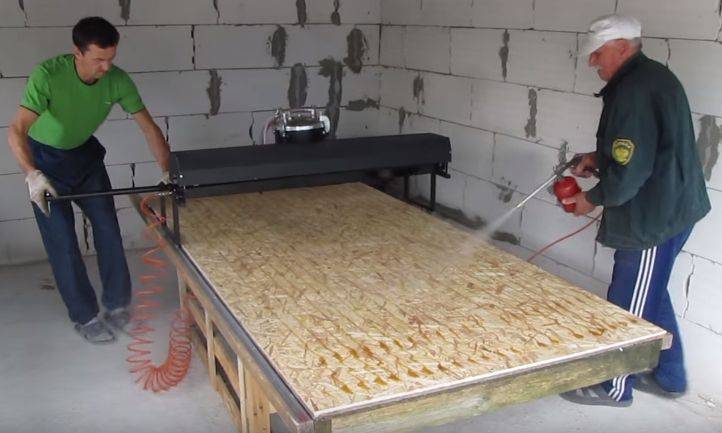

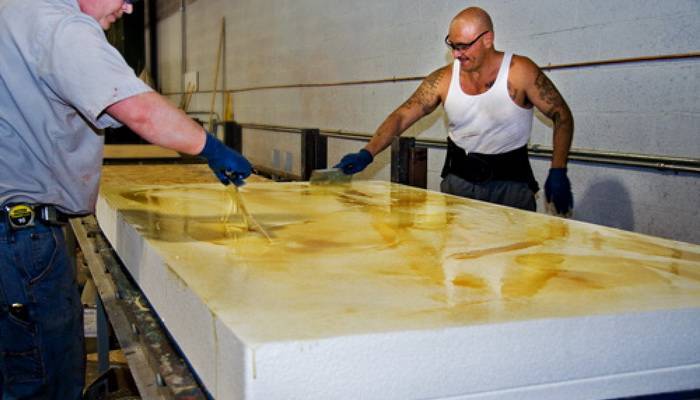

Положите на стол первый лист оболочки. По всей его площади равномерно распределите полиуретановый клей. Наносите его с помощью специального распылителя или резиновым шпателем.

После нанесения клея, положите сверху утеплительный слой. И также на его поверхность нанесите слой клея. Утеплительный слой с нанесенным полиуретановым клеем накройте вторым листом оболочки. На уже собранную конструкцию положите первый лист следующей панели и повторите весь процесс заново. Далее перенесите пакет из нескольких конструкций на специальный пресс станок для изготовления сэндвич панелей, и выдержите их до полного затвердевания клея.

Специальное оборудование для изготовления сэндвич панелей

В данном случае вы можете использовать вакуумный насос. Технологический процесс будет заключаться в следующем: сэндвич панели накрываются тентовой тканью, края которой зажимаются. Далее с помощью шланга и вакуумного насоса откачайте весь воздух из-под тента. Время выдержки при этом сократится до 40 минут. После данной процедуры все сэндвич панели должны отлежаться на ровной сухой поверхности в течение 24 часов.

Соединение сэндвич панелей между собой

Как правило, сэндвич панели соединяют между собой в специальный замок. На заводе по изготовлению сэндвич панелей, замки формуются на прессе во время сжатия.

Ручные прессы, к сожалению, данной функцией не имеют. Но выход есть. Необходимо с одного торца сэндвич панели между ограждающими слоями положить деревянный брус, который будет выступать за пределы оболочки. А с противоположной стороны подрезать утеплительный слой на величину выступа деревянного бруса. В результате у вас получится вполне качественный замок.

Надеемся, что наша статья поможет вам в изготовлении сэндвич панелей своими руками. Желаем вам удачной работы!

https://youtube.com/watch?v=QU6Axk0uNEk

Дома из сэндвич-панелей отличаются высокой скоростью возведения, легкостью монтажа и хорошей теплоэффективностью. Некоторые умельцы добавили к перечню плюсов и экономичность, наладив самостоятельное производство термоплит. Реально ли сделать качественные сэндвич-панели своими руками? Дельные советы и пошаговые инструкции изготовления приведены в статье.

Возведение фундамента для гаража из сэндвич-панелей

Я решил построить гараж размером 12000х6500 мм из сэндвич-панелей. Габариты гаража рассчитаны, исходя из места под 2 машины и места для хранения всяких нужностей. Фундамент — монолитная железобетонная плита толщиной 15 см. На стены планирую ставить сэндвич-панели из ППУ толщиной 10 см, на крышу 15 см. Каркас под сэндвичи— профильные металлические трубы.

Пользователь в качестве варианта рассматривал строительство гаража по классической каркасной технологии, но место проживания ansushkov — Западная Сибирь. Это — суровые погодные условия: большие снеговые и ветровые нагрузки, дожди и т.д. Поэтому, чтобы не думать про конденсат, возможное отсыревание древесины, намокание утеплителя и снижение долговечности строения, пользователь выбрал быстровозводимый вариант: сэндвичи ППУ.

Пользователю за классический каркасный гараж под ключ, без фундамента, насчитали смету около 450 тыс. руб. Решив не связываться с деревом, ansushkov приступил к строительству гаража из сэндвич-панелей.

В качестве базы пользователь взял фото гаража из интернета, только немного увеличил его размеры.

высота гаража в области ворот – 3600 мм;
высота гаража по задней стенке – 2200 мм.

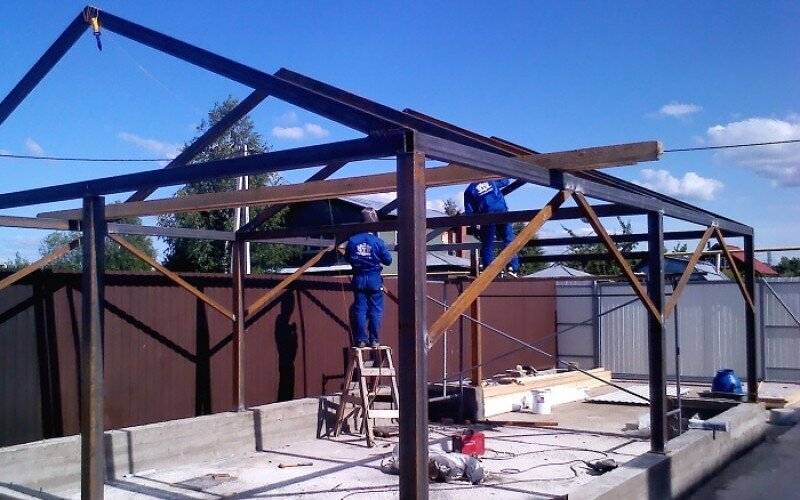

Каркас сварен из профильной трубы 8х8 см, для усиления также использовалась профильная труба 6х6, 6х4 см и уголок. Ещё пользователь планировал обустроить в гараже погреб, закопав кессон размером 2000х2000х3000 мм, но потом от этой затеи отказался.

Важно: каркас из металлических труб и ферм для крыши делался не на глазок, а по проекту, с учетом снеговой нагрузки. Причём, с запасом прочности

Плитный фундамент возводили по классической схеме, разбив строительство на этапы:

Выемка грунта.
Отсыпка котлована песком.
Тщательное трамбовка песка для подготовки основания.
Отсыпка щебнем и снова трамбовка.

Плиту заливали бетоном М300 за один раз вместе с отмосткой и пандусом для въезда в гараж. Армирование — два уровня — сетка с ячейкой 30х30 см. Хотел сразу вывести верх плиты в ноль под укладку чистового покрытия, но подкачала погода. Шел ливень, и рабочие не смогли идеально протянуть смесь по маякам. Теперь буду думать, из чего делать финишный пол.

Все больше и больше мастеров интересует быстрый метод изготовления зданий из сэндвич панелей. И конечно, сразу возникает вопрос: можно ли данную панель выполнить своими руками?

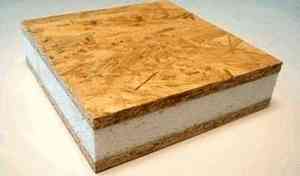

Сэндвич-панель – это строительная конструкция, обычно состоящая из трех основных слоев, два из которых ограждающие, а третий внутренний, играющий роль теплоизоляционного материала. Технология изготовления сэндвич панелей содержит ряд трудностей. Но об этом чуть позже, сначала разберемся, из каких строительных материалов можно изготовить сэндвич-панель.

Как самому сделать сэндвич-панели

Технологию изготовления сэндвич-панелей нельзя назвать сложной. Однако она имеет некоторые нюансы, несоблюдение которых может свести на нет все старания. Определенная сложность самостоятельного изготовления заключается в отсутствии специального оборудования – пресса.

Выбор утеплителя и наружного слоя

Вид облицовки зависит от специфики применения. Как правило, собственноручно собранные термопанели задействуют в частном домостроении. Для работы используют древесные плиты ОСП толщиной 9 мм.

Сделать самостоятельно сэндвич-панели из профнастила крайне сложно. Здесь не обойтись без оборудования для работы с металлом и агрегата для прессовки готовых изделий.

При выборе теплоизоляции предпочтение отдают пенопласту или пенополистиролу

Важно грамотно рассчитать толщину утеплителя, отталкиваясь от специфики возводимого здания и климатических особенностей региона. Габариты листов определяют по размерам будущего строения

Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов.

Требования к клеевому составу

Для изготовления термоплит понадобится полиуретановый клей. В условиях массового производства используют два типа состава:

двухкомпонентный – полимеризация происходит при контакте полиольного и изоционатного компонента, перед применением клей требует подготовки;
однокомпонентный – затвердевает в процессе взаимодействия с воздухом.

В домашних условиях используют последний вариант. Однокомпонентный состав практичней в применении и не уступает по адгезивным качествам двухкомпонентному собрату.

Клей для сборки самодельных панелей должен соответствовать следующим требованиям:

сохранение качеств на протяжении всего срока эксплуатации;
влагостойкость;
экологическая безопасность – в составе не должны присутствовать токсичные компоненты;
стойкость к температурным колебаниям – сохранение свойств в условиях от -40°С до +50°С.

Сборка сэндвич-панелей: пошаговый инструктаж

Перед тем как приступить к изготовлению, необходимо подготовить рабочую зону – место очистить от мусора. Выполнять сборку можно на невысоком столе или соорудить помост на ровном полу.

Этапы сборки сэндвич-панелей своими руками:

Уложить первый каркасный лист и покрыть его клеем. Состав распределяют равномерно, используя резиновый зубчатый шпатель или распылитель.
Разместить утеплитель. Работы проводят достаточно быстро, пока клеевой состав не высох.
Внутренний слой промазать клеем.
Наружную облицовку уложить на теплоизоляционный материал.

Далее продолжают изготовление – на собранную панель укладывают следующие листы, придерживаясь описанной технологии. Между плитами размещают слой бумаги.

При работе следует придерживаться следующих правил:

время на распределение клея ограничено – не более 10 минут, иначе состав застынет, и слои не склеятся между собой;
процесс полимеризации сопровождается вспениванием – в это время надо выполнить сжатие заготовок, необходимое усилие – около 18 т;
время выдержки под прессом – около 3 часов;
к срезке кромок и подготовке замковых соединений приступают после полного высыхания панелей – не ранее чем через сутки.

Для работы желательно привлечь помощника. Вдвоем проще укладывать большие листы материалов и можно сократить время на нанесение клея.

Создание замкового соединения

В условиях производства замки делают автоматическим путем во время прессования изделий. Ручное оборудование такого функционала не имеет, но можно разработать замковую систему своими руками. С одного торца плиты нужно прикрепить деревянный брусок, а с другого – вырезать теплоизоляционный материал. Глубина выемки должна соответствовать толщине вставки.

Подготовка к работе

Для установки пластиковых откосов из сэндвич панелей потребуются:

сэндвич-панель;
“П” профиль (стартовый);
“F” профиль (крышка откоса);
жидкий пластик (по желанию);
рулетка;
острый нож;
саморезы 2,5х7мм;
отвертка, дрель или шуруповерт.

С помощью рулетки необходимо замерить длину и ширину откосов. С учетом этих данных из сэндвич – панели вырезаются три полосы: верхняя (параллельная подоконнику) и две боковые.

Один нюанс: если планируется отделка всего лишь одного откоса в панельном доме, то в целях сокращения затрат, полосы нужных размеров можно приобрести у фирмы – продавца. Это избавит вас от покупки листа сэндвич – панели целиком.

Острым ножом аккуратно срезается излишний слой монтажной пены по периметру пластикового оконного блока. Следует иметь в виду, что работы производятся после полного высыхания пены. Должно пройти не менее суток с момента замены окна, прежде чем монтировать оконные откосы из сэндвич панелей.

Материал и конструкция

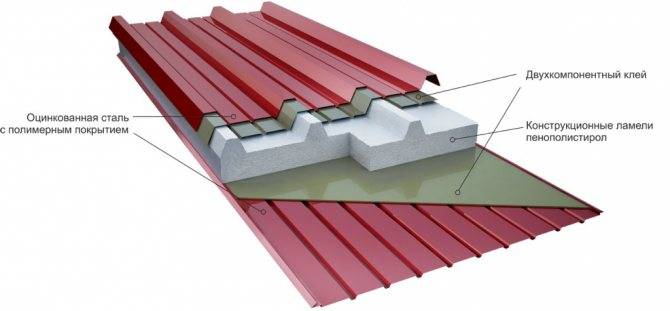

Сфера использования панелей определяется видом и характеристиками материалов оболочки и наполнителя. Выбор сырья задает качество сэндвич-панелей еще до начала производственного цикла.

Внешний слой

Для внешних слоев используют жесткий листовой материал с защитным покрытием; чаще всего это:

Оцинкованная сталь (или сплав металлов). Поверхность надежно защищена от коррозии. Дом из металлических сэндвич-панелей отличается прочностью (чем толще слой цинка, тем долговечнее конструкция).
Гипсокартон. Экологичен (два листа строительного картона разделены слоем гипса); популярный способ отделки жилых помещений.
Пластик. Различные виды материала служат надежной защитой от перепадов температур, механического воздействия и влаги.
ПВХ. Разновидность пластика; благодаря жесткости широко применяется для производства оконных откосов.

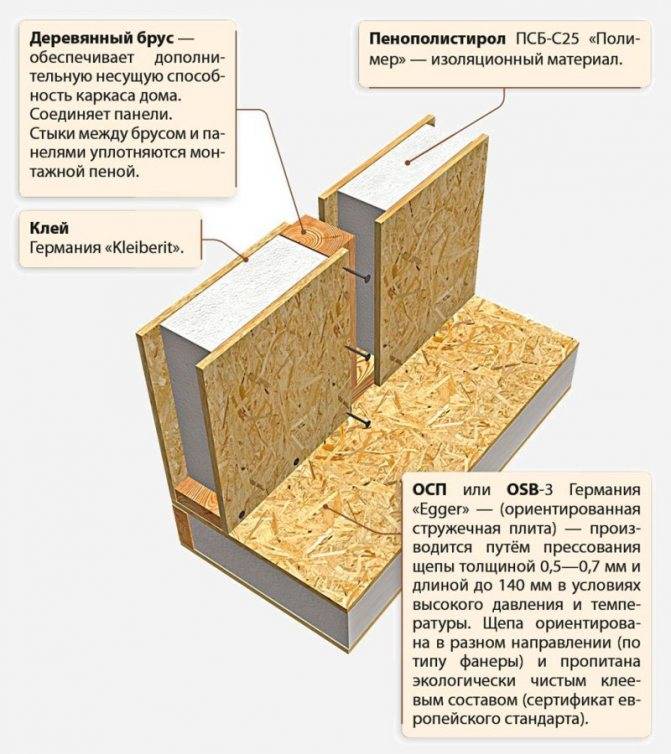

ОСП (ориентированно-стружечная плита). Служит основой СИП-панелей. Процесс изготовления материала состоит в склеивании древесной стружки под высоким давлением.

Утеплитель

Распространенным материалом для утепления служит:

Базальтовое волокно (минеральная вата). Наиболее востребованный вариант с непревзойденными показателями тепло- и шумоизоляции. Вата экологична, не горюча и практична: ее часто применяют в противопожарных перегородках.

Стекловолокно. По характеристикам напоминает минвату, превосходит способностью к звукопоглощению.
Пенополиуретан (ППУ, PUR) и его модификации. Легкий и прочный материал с ячеистой структурой. Он безвреден для здоровья, абсолютно не горюч и надежно защищает от влаги.
Пенополистирол (пенопласт). Панели с этим материалом используются при строительстве нежилых (складов, цехов, бассейнов) и жилых зданий (канадская технология). Материал не поглощает влагу, горюч, в пламени выделяет ядовитые вещества, поэтому не рекомендуется для строений с высокими требованиями пожаробезопасности.

Соединение

Качество домов, возводимых по технологии сэндвич-панелей, напрямую зависит от надежности соединения элементов. Соединения влияют на прочность, внешний вид и теплоэффективность панельных стен. В устройстве элементов используется соединительный замок популярной конструкции «шип-паз» (пазогребневое соединение).

Изгибы (шипы и пазы) формируются при профилировании внешних поверхностей. Благодаря замковому соединению панели идеально стыкуются друг с другом, обеспечивая быстрый монтаж. Производители выпускают изделия с высокоточным двойным и тройным замком (количество зависит от толщины элемента). Если стыковочные замки некачественны и плохо прилегают друг к другу, швы будут негерметичны (будут терять тепло).

Выбор технологии строительства

Финская или российская технология — выбор за вами!

Прежде чем приступить к расчетам и составлению сметы, нужно ознакомиться с технологией строительства гаража из СИП-панелей. В этом случае исключены ошибки в составлении перечня необходимых материалов и инструментов.

Здания из сэндвич панелей можно выстроить двумя способами:

по финской технологии;
по отечественной (российской) версии.

Фины уверены в том, что из СИП-панелей можно возводить все элементы строения: стены, перекрытия (верхнее и нижнее) и кровлю. Основа конструкции – металлокаркас.

Наши строители советуют модифицировать эту технологию и возводить перекрытия дощато-лаговым способом. При этом каркас может быть как металлическим, так и деревянным. Во втором случае используют принципы каркасного домостроения.

Металлический каркас монтируют из следующих материалов:

специальных стоек и ферм, изготавливаемых на производстве СИП-панелей;
профильной трубы сечением 8х8 см, 6-6 см, 6х4 см, металлических уголков (для двухместных гаражей рекомендуется использовать двухтавровые балки).

Первый вариант дороже, но проще в сборке, так как заводские изделия уже подогнаны по размеру в соответствии с проектом. В случае использования профильных труб придётся самостоятельно выполнять замеры и нарезку стоек необходимой длины. Независимо от выбранного варианта монтажа каркаса, все его элементы соединяют двумя способами:

газо- или электросваркой;
болтовыми соединениями.

СИП-панели крепят к каркасу с помощью специальных саморезов длиной от 15 см.
