Виды люков в подвал дома своими руками с амортизаторами и без: Пошаговая инструкция

Строительство люка

Цена люка для подвала становится гораздо меньшей, если его строительство вы будете производить собственными силами.

Материалы и инструменты

Для того чтобы построить люк в погреб своими руками вам понадобятся:

• Молоток;
• Гвозди;
• Пила;
• Линейка или рулетка;
• Отвертка;
• Шурупы;
• Карандаш;
• Олифа;
• Фанера;
• Рейки;
• Доски.

Схема устройства люка в погреб Для того чтобы с внешней стороны крышка выглядела более приятно застелите ее линолеумом. Перед тем как закрепить линолеум обязательно дайте ему хорошо отлежаться. Закрепить линолеум нужно по периметру всей крышки люка, используя алюминиевые уголки. Такой вариант наружной отделки крышки довольно практичен и надежен.

Ручка

Немаловажный элемент конструкции люка это ручка, которая должна обеспечивать удобство открывания и закрывания крышки. Если вы прикрутите к крышке подвала обыкновенную дверную ручку, даже если она очень красива, она будет доставлять неудобства. Ваши домочадцы, без сомнений, будут постоянно спотыкаться о ручку, торчащую из пола.

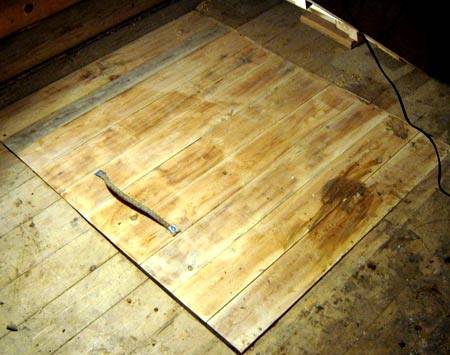

На фото – крышка люка с утопленной ручкой

Существуют весьма подходящие конструкции, называемые откидными ручками. При правильной установке такой ручки, как гласит инструкция, она совершенно не будет мешать. А при необходимости ее будет легко поднять и опустить.

Для удобства можно предусмотреть съемную ручку. Такая конструкция особенно приемлема для семей, у которых есть маленькие дети. Ведь подвал – это далеко не место для игр.

Петли

Если вы хотите чтобы крышка люка, ведущего в подвал, не просто снималась, а была способна открываться и закрываться, тогда вам следует предусмотреть петли. Петли могут быть использованы абсолютно любые, даже старые петли от капота советского авто будут вполне подходящим материалом.

При установке крышки от вашего люка на автомобильные петли вы будете обладать такими преимуществами, как:

• Легкое открытие. Петли от автомобилей наделены пружинами, что позволяет легко открывать даже тяжелые крышки.
• Фиксированное положение. Крышка будет оставаться открытой, пока вы сами ее не закроете. Это исключает возможность захлопывания люка под собственной тяжестью.

Мебельные петли для люка в погреб

Монтаж подобных петель производится, только когда пружины сняты. Для начала петли устанавливаются снизу. После установки люк открывается полностью, и петли самостоятельно встают на место.

Монтаж крышки погреба

Монтаж крышки погреба производится следующим образом:

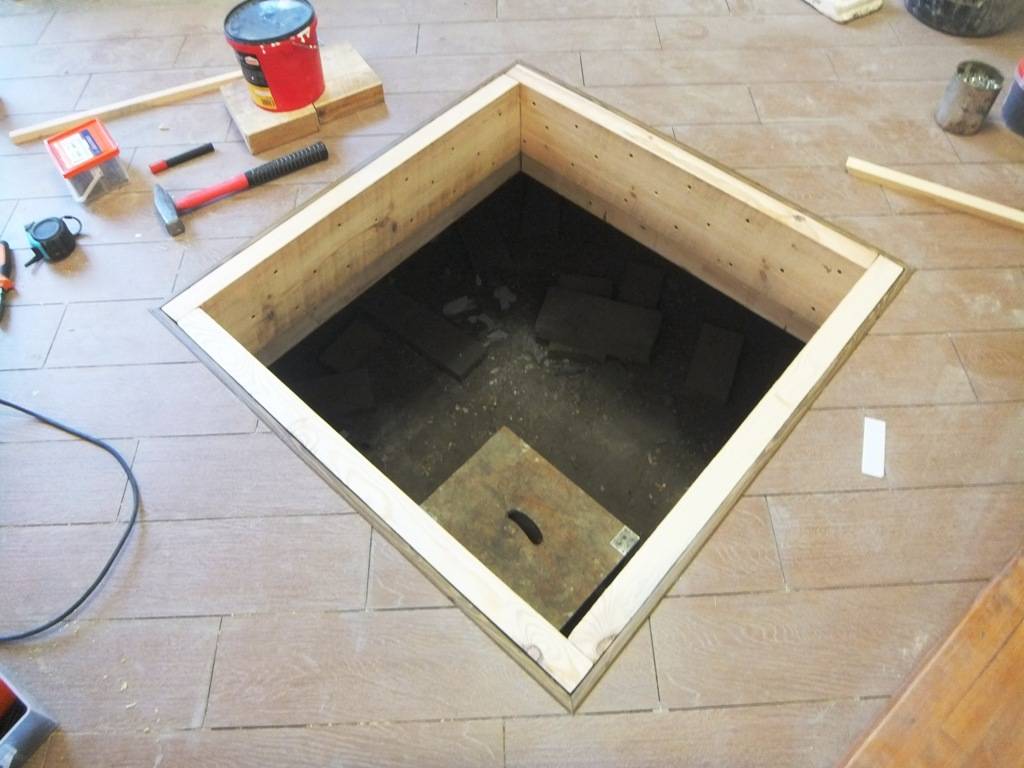

1. Производим разметку. Для этого кладем на пол готовую обечайку люка в нужном месте и обводим ее маркером;
2. С помощью перфоратора делаем отверстие в перекрытии на 3 см меньше, чем сделанная на перекрытии разметка;
3. С помощью перфоратора делаем аккуратный бетонный выступ, так чтобы обойма крышки укладывалась в перекрытие заподлицо;
4. Если конструкцией люка предусмотрена установка анкеров – устанавливаем анкера;
5. Замазываем щели между обоймой и перекрытием цементным раствором изнутри погреба и снаружи.

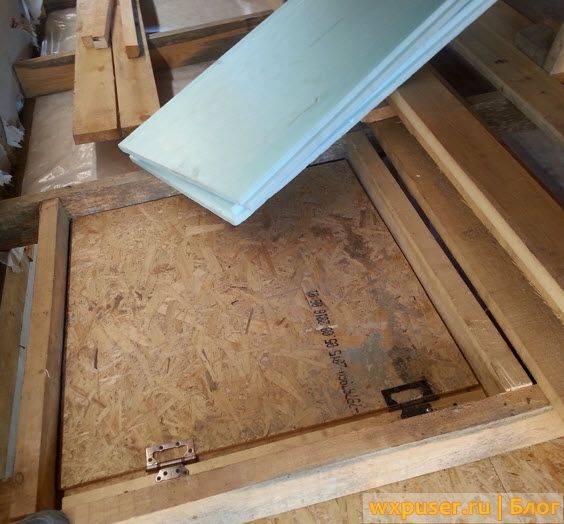

Герметизация и изоляция погреба

Для того чтобы произвести герметизацию люка и изоляцию его от шума и влаги вам понадобится утеплитель. В качестве утеплителя такого рода вы можете использовать обычный дверной утеплитель, цена которого невысока. Но вполне может подойти и обыкновенная войлочная лента.

В любом случае применение утеплителя способно избавить вас от таких неприятных моментов как:

• Через щели в люке подвала не будет поддувать, а это значит, что пол в доме всегда будет теплым;
• Во время закрывания люка крышка не будет громко хлопать;
• Если в погребе появилась плесень, то утеплитель избавит вас от неприятных запахов.

Если уж вы решились делать люк для погреба своими руками, следует учитывать все даже мельчайшие нюансы.

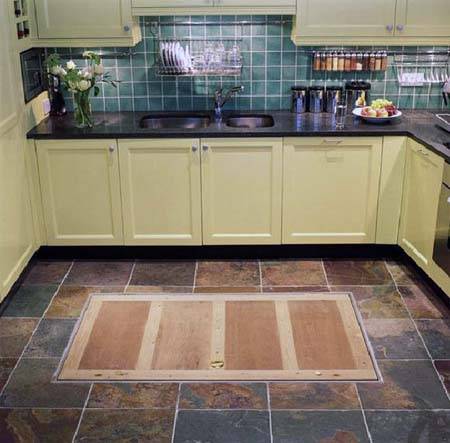

На фото – вход в погреб из кухни

Каждый самостоятельно для себя решает покупать ли люк для погреба заводского производства или же делать его самостоятельно. Главное, чтобы устанавливаемая конструкция была надежной, прочной и радовала вас долгие годы. Наглядно посмотреть, как изготовить крышку погреба своими руками вам поможет видео в этой статье.

Разновидности петель для люка в подвал

Как и любой двери, входу в подпол необходимы петли. От выбора будут зависеть сложность монтажа и декоративные качества. Ненадежные детали со временем расшатываются и выходят из строя.

Обязательно должна присутствовать скрытая ручка и подходящий подъемный механизм, а также отделанные элементы декора.

Накладные. По типу похожи на дверные петли, недорогие, легко монтировать. Недостаток: без заглубления остаются видимые щели, сами крепления могут выпирать.
Скрытые. Устанавливаются изнутри лаза и предусматривают открытие створки на 90 градусов

Важно предусмотреть упоры для предотвращения самопроизвольных закрытий.
Потайная петля-кронштейн. По форме напоминает знак вопроса

Модификаций скрытых креплений.
Пантограф. По типу действия похожи на петли-ножницы кронштейнов капота ЗИЛ, но механизм устроен так, что дверь при открытии сначала поднимается вверх, потом откидывается. Вариант для кафеля, который поможет избежать сколов плитки.
Пружинные. Используются для автомобильных дверей.

На одной стороне крышка фиксируется петлями, а на противоположной стороне монтируется замок или простая защелка.

Самостоятельное изготовление подвального люка

Вначале давайте подробно рассмотрим, каким требованиям должен соответствовать безопасный подвальный люк в том случае, если вы решите сделать его своими руками, предварительно начертив подробный чертёж конструкции:

• люк в полу жилого дома обязан обеспечивать хорошую изоляцию помещения, дабы избежать возможного возникновения плесени или различных грибков;
• крышка напольного люка должна надёжно закрывать входное отверстие в подвальное помещение дома ;

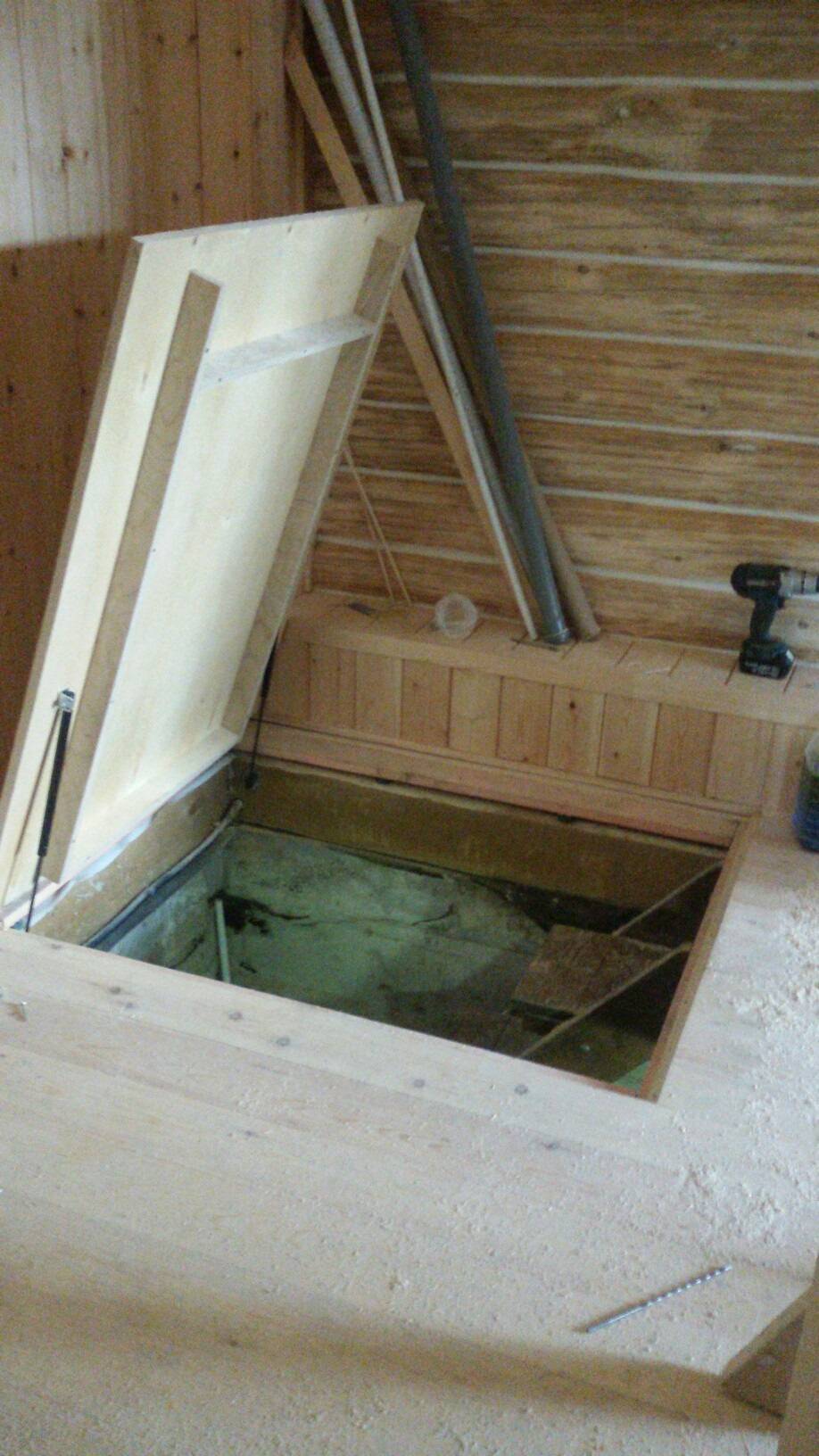

Простой деревянный люк для подвала

люк в полу обязан иметь эстетически приятный внешний вид; люк должен гармонично вписываться в общий дизайн помещения; предпочтительно оснастить конструкцию несложным механизмом для открытия крышки без приложения каких-либо дополнительных усилий; при суммарной массе, превышающей 10 кг, будет удобнее, если крышка люка станет открываться не вручную, а при помощи специального электроприводного механизма; крышка должна располагаться наравне с уровнем пола, чтобы его можно было легко закрыть ковром или иным напольным покрытием; люк должен отвечать общим принципам надёжности и безопасности, поскольку, скорее всего, в течение дня на него будут неоднократно наступать.

Перед тем как приступить к монтажу напольного люка, который вы решили соорудить сами, необходимо заранее приготовить все необходимые инструменты и материалы:

Оригинальный декор подвального люка в деревянном доме

• уголки, сделанные из металла;
• листовой металлический материал с примерной толщиной 4-6 мм;
• резину;
• сварочный аппарат и все сопутствующие элементы для его безопасной эксплуатации;
• электроды;
• саморезы;
• отвёртку или шуроповёрт;
• болгарку;
• электрическую дрель;
• рулетку или иные измерительные материалы.

Перед тем как приступать непосредственно к строительству люка своими руками, первоначально необходимо изготовить специальный каркас. Соорудить его нужно с учётом всех пропорций и технологий, чтобы он идеально подошёл для общей конструкции.

Конструкция и чертеж подвального люка

Для этого при помощи сварочного аппарата из уголков и прочих металлических деталей, вы можете сконструировать заготовку для основной части конструкции люка, форма её должна иметь вид квадрата или прямоугольника.

Необходимо оставить небольшой зазор между частью каркаса и проёмом, который потребуется для монтажа материала-уплотнителя. Оптимальная ширина зазора составляет около 5 мм.

По дальнейшему ходу работ можно сделать следующие заметки и дать некоторые общие советы:

1. В качестве уплотнителя лучше всего использовать резину с повышенным уровнем плотности.
2. Крышка люка может быть сделана из металла или древесины. Выбор материала будет зависеть от ряда факторов, таких как финансовое положение хозяина, личные предпочтения, общий дизайн помещения, цели, с которыми будет использоваться подвальное помещение.
3. При изготовлении каркаса лучше всего притупить острые углы на крышке люка.
4. С верхней стороны крышка должна быть несколько шире, чем снизу.
5. Рассчитывая размеры каркаса и всей конструкции в целом, необходимо учитывать толщину уголков, чтобы люк мог плотно закрываться.
6. Крышку необходимо надевать на петли, что позволит прикладывать меньше усилий для открытия и закрытия. Петли стандартных размеров можно купить в любом строительном магазине, главное, чтобы они соответствовали общим размерам предполагаемого люка.
7. Одни петли крепятся непосредственно на самой крышке, другие монтируются на уголки. Для надёжности крепежа лучше всего монтировать петли, используя для этого шурупы или саморезы.

https://youtube.com/watch?v=kEPDJqpBYnc

Как сделать деревянную крышку люка для погреба дома своими руками

Чтобы изготовить люк в погреб из дерева своими руками, подготавливают материал. Брус 5*15 см для короба и доски 3*10 см для двери.

Этапы работ:

1. Из бруса по чертежам выпиливают детали. Фрезером снимают фальц для удержания двери глубиной, соответствующим размерам по проекту. Размер проема больше на 1 см, чем короб. Для врезных петель проделывают углубление на толщину деталей.
2. При помощи угольника наносят перпендикулярную линию на торцах. Доски обрезают по намеченным линиям. Торцовку выполняют циркулярной пилой.
3. Короб собирают гвоздями 10-12 см. По угольнику основание вставляют в проем.
4. Длину досок для двери делают на 2 мм меньше, чтобы двигалась свободно.
5. На направляющих собирают дверь. Прикручивают петли и устанавливают в проем.
6. Проверяют работоспособность всех элементов.

Если люк с дверцей не соответствуют проему, проверяют угольником каждую деталь, т. к

во время сборки конструкция перекосилась Внимание! Перед выполнением работ все деревянные элементы покрывают олифой или влагостойким средством, чтобы люк не прогнил от сырости подвала

Технические требования

Для того чтобы крышка, закрывающая вход в подвал, была безопасной и долговечной, соблюдайте следующие требования.

1. Используйте прочные материалы, которые исключат риск обрушения при повышении нагрузки.
2. Сделайте удобный механизм для открывания и закрывания люка.
3. Оснастите конструкцию надёжной системой креплений.

При необходимости в раму люка можно заложить утеплитель, но даже в этом случае нельзя забывать о том, что она должна быть прочной и жёсткой.

Если рама заливается бетоном, то нужно рассчитать и учесть его вес. Это поможет принять верное решение при выборе подходящего подъёмного механизма. Иногда вес всего устройства может достигать 90 кг. Самостоятельно открыть такую крышку практически невозможно, поэтому нужно установить подъёмный механизм с амортизаторами.

При установке люка в жилом помещении, главным требованием является его безопасность.

Определяемся с размером люка

При выборе рассчитывают габариты, размер дверки, посадочный и разъем в свету. Габариты имеют решающее значение при установке у стены или в углу. Световой проем при открытой крышке частично перекрывается петлевым кожухом, упорами или амортизаторами. Оставшееся полезное пространство гарантирует комфортный спуск по лестнице с уклоном.

Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Размер зависит от места расположения и свободного пространства в помещении, несущей способности пола. При покупке готовых изделий в характеристиках указывают посадочный размер, высоту установки и размеры дверцы.

Электропривод устанавливается на люк для управления закрытием и открытием подвала.

Какие преимущества вы получаете как покупатель готового напольного люка?

Отраслевые предприятия заплатили за ошибки производства высокую цену. Получен гигантский опыт с учетом реальной эксплуатации люков в подвалах и на погребах домов и гаражей по всей России.

Инженеры этих производств точно знают, когда механизмов открывания нужно 3, а когда достаточно и двух газлифтов для сохранения цены изделия.

Проверено на практике, какой мощности нужны амортизаторы — 700 или 1000 ньютонов, чтобы люк плавно открывал отверстие в полу, а не выстреливал вместе с плиткой.

Конструкторами предприятия четко определены параметры применения уголка или трубы квадратного сечения, чтобы рама люка выдерживала заявленную нагрузку.

Регламентирована необходимость устройства дополнительных крепежных элементов для сохранения геометрии рамы и исключения скручивания элементов корпуса.

Рассчитана универсальная высота расположения крышки относительно рамы для правильного открывания облицованной крышки без сколов. Выданы рекомендации по количеству ребер жесткости в дверце, чтобы она выдерживала заявленную нагрузку и гарантировала плавный ход в полу при равномерной нагрузке короба дверцы на амортизаторы.

Завод по производству люков получает нужные материалы тоннами и километрами. К тому же потоковое производство позволяет минимизировать отходы. Как вы думаете, у кого дешевле закупочная цена?

Каким должен быть подвальный люк

Напольный люк в подвал должен отвечать ряду требований, среди которых можно назвать:

• эстетичный внешний вид;
• гармонирование с общим дизайном интерьера;
• надежное и герметичное запирание;
• простота замкового механизма;
• удобство при открывании люка даже довольно большого размера, необходимость прилагать минимум усилий;
• простота конструкции, состоящей из квадратной тонкой крышки и ручки для ее поднятия;
• необходимость установки электропривода или иных автоматических приспособлений для открытия крышки весом более 10 кг;
• соответствие размеров подвальной шахты и крышки люка во избежание непредвиденных затруднений во время монтажа;
• расположение крышки люка заподлицо с остальным напольным покрытием, отсутствие выступающих над уровнем пола элементов;
• прочность конструкции подвального люка, способной выдержать многократное прохождение людей.

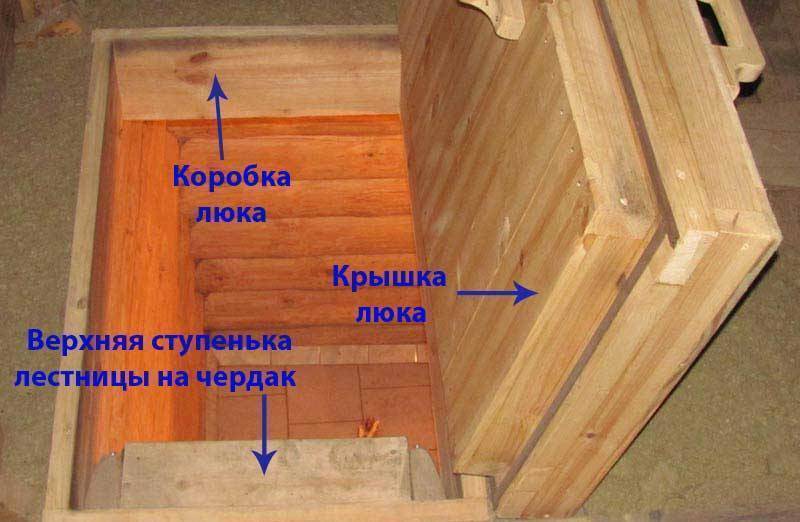

Монтаж люка

Удобнее начинать установку с чердака, и для начала нужно закрепить наружную планку. После этого вставьте люк в отверстие и зафиксируйте его. Теперь перейдите в дом и установите нижнюю планку, зафиксировав ее на потолке. Сделайте все так, чтобы люк для чердака был заподлицо с потолком. Осталось только закрепить крышку и вся работа закончена.

Прежде чем начать использовать лестницу проверьте ее несущую способность. Она рассчитана на 150—250 кг нагрузки. Постепенно увеличивайте вес, пока не достигнете максимального значения.

Теперь осталось выполнить декорирование люка для чердака или скрыть его, применив материалы отделки потолка. Если у вас деревянная конструкция, достаточно внутреннюю часть оббить рейками, а если металлическая — покрасьте створки в нужный цвет.

Выполняйте монтаж в согласии с инструкциями, приложенными к купленному люку для чердака. Простое описание поможет вам установить конструкцию самостоятельно. После того как все было сделано вы сможете свободно подниматься на чердак в любое время года.

Моменты которые стоит учесть

Устанавливая петли для крышки погреба, желательно обратить внимание на следующие моменты:

1. Качество соединений. Петли будут нести на себе всю тяжесть конструкции крышки люка, поэтому они должны быть качественными и достаточно прочными. В продаже можно найти дешевые варианты, способные выдержать только вес небольшой дверцы из ДСП. Они не подойдут для тяжелого дубового или стального люка. Ручка для подъема двери тоже должна с запасом выдерживать ее вес.
2. Размеры люка. Если крышка достаточно большая, двух петель может быть недостаточно.
3. Отсутствие клина. Механизм должен быть подогнан таким образом, чтобы при регулярном использовании дверь в погреб не заклинило. Для этого требуется сохранить небольшой люфт между подвижными частями.
4. Прочность дверцы. При активном использовании дверей из ДСП или дерева создается большая нагрузка на края. Их удастся укрепить с помощью металлического уголка.
5. Возможность обслуживания. Периодически механизму требуется смазка. Если установлены амортизаторы, может потребоваться их ремонт или замена. Поэтому, поставив подвальные двери, необходимо сохранить свободный доступ для их обслуживания сверху или со стороны подполья.

Чертежи и конструкции

При составлении чертежа необходимо учесть несколько факторов.

1. Месторасположения люка для погреба, которое выбирается так, чтобы не препятствовать свободному перемещению в помещении и не задевать окружающих его предметов.
2. Наиболее подходящий размер люка в соответствии с необходимыми параметрами. Минимальный размер для комфортной эксплуатации составляет 75 на 75 см.
3. Материал, из которого изготовлен люк. Он должен соответствовать высокой прочности, но при этом иметь минимальный вес.
4. Материалы, которые будут обеспечивать герметичность и теплоизоляцию данной конструкции.

Принципы конструкций дополнительных функции

Плавный ход предназначен для облегчения эксплуатации люка. Его крышка оснащается амортизаторами, что обеспечивает плавное закрытие для исключения получения травм. При монтаже такого механизма крышка должна быть открыта. Существует несколько способов оснащения крышки плавным ходом.

• Самый популярный – это пружинный, в котором используются пружинные петли, как в капоте автомобиля. Он подходит для легких конструкций люков из металла или дерева. Фиксация дверцы располагается так, чтобы она открывалась перпендикулярно полу.
• А также применяются газовые амортизаторы. Используются для люков с тяжелыми дверцами.

Как правило, такие люки оснащаются складными, потайными или съемными ручками. Преимущества таких вариантов – это воспрепятствование проникновения детей в подвал. В случае самостоятельного изготовления лучше использовать простые недорогие варианты, для которых не предусмотрено использование изделий из металла.

Электроприводные конструкции. Электропривод устанавливается несколькими способами. Для монтажа самого простого варианта понадобятся:

• электродвигатель;
• дюралюминиевые трубы;
• листы стали;
• сварочный аппарат;
• болгарка с отрезными кругами;
• кабель;
• источник тока;
• трехпозиционный переключатель.

Для полноценной работы механизма крышка люка должна открываться менее чем на 90 градусов. В движение его приводит система вращения, открывая или закрывая крышку с помощью стержня. Управление осуществляется дистанционным пультом.

Выдвижная система более сложная, но позволяет сделать крышку люка практически незаметной. Ее монтаж потребует:

• стальные листы толщиной 5 мм;
• два электродвигателя;
• металлические ролики;
• трехпозиционный переключатель;
• источник тока;
• кабель.

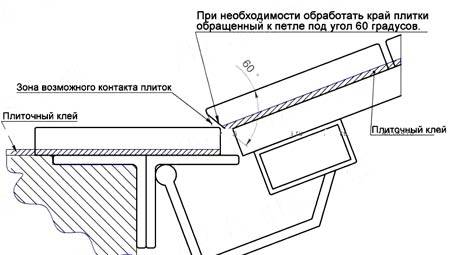

Люк под напольную плитку требует разработки чертежа, в котором отображены параметры:

• ширины и длины коробки люка;
• толщина рамы и проема;
• расположение петель

Монтаж такого люка требует ровного основания, поэтому перед его установкой заливается выравнивающая стяжка. Для этого следует выполнить несколько операций:

• Определить уровень напольного покрытия с учетом толщины плитки и клеевого слоя примерно 12 мм.
• Подготовить раствор и выставить маячки.
• Отбортовать проем под будущий люк, оставив по его периметру около 100 мм под опору для крышки.
• После затвердевания раствора осуществляется предварительная примерка люка.
• Облицовку плиткой следует начинать с угла, располагающегося на видном месте. Отделка проема происходит после установки рамы для крышки люка.

Для оформления торцов необходимо соблюдать следующий порядок действий:

• установить раму, выровняв ее, ориентируясь по строительному уровню;
• заполнить раствором все имеющиеся щели между каркасом и стяжкой;
• после полного затвердевания раствора, происходит укладка плитки на участке вокруг проема, с необходимыми подгонками и подрезаниями плитки, для этого происходит установка маячков, затем заливается и выравнивается цементный раствор;
• откосы также облицовываются плиткой, до полного высыхания клеевого слоя рекомендуется зафиксировать плитку скотчем, предварительно установив разграничивающие крестики.

Порядок установки и облицовки крышки люка

Люк устанавливается на петли с использованием любого из вышеперечисленных механизмов. Затем начинается отделка зафиксированной крышки. Для этого можно использовать напольную плитку либо иной отделочный материал. Главное требование, чтобы его внешний вид гармонировал с остальным дизайном помещения.

Особенности устройства лаза в погреб

При этом необходимо учесть:

Какой материал лучше использовать

Для изготовления крышки лаза можно брать:

Клееную фанеру, толщиной не менее 10 миллиметров. Это легкий материал, который обладает достаточной прочностью, что дают склеенные листы шпона, где слои размещаются поочередно поперек и вдоль древесных волокон.

1. остатки из минеральной ваты матов;
2. пенопласт;
3. поролон;
4. старые одеяла;
5. отслуживший свое ковер;
6. старые пальто.(читайте Утепление подвала пенопластом: особенности и нюансы проведения работ)

Достаточно долго прослужит оцинкованное железо. Им деревянный каркас оббивается с двух сторон или с одной, с утеплителем или без него.

Заказ на изготовление подвального люка в рабочем цеху

Изготавливать напольный утеплённый люк в подвал под ламинат, вовсе необязательно самим, соответствующий заказ можно оставить в сварочном цеху. Единственная возможная проблема заключается лишь в том, что ряд необходимых строительных материалов специалисты могут попросить вас приобрести самостоятельно, поскольку их не держат в цехах или на строительных складах.

Приобретать все материалы лучше всего с учётом некоторого запаса, тем более что все лишние остатки, которые образуются после строительства, будут возвращены вам вместе с готовым люком.

Вариант подвального люка сделанного на заказ

Итак, для того чтобы сделать современный безопасный напольный люк под ламинат в цеховых условиях потребуются:

• стандартные петли для входных дверей;
• замок с защёлкивающимся механизмом;
• несколько металлических уголков;
• металлическая труба (для каркаса);
• стальной или алюминиевый материал в форме листов;
• металлический прут, который потребуется в процессе сооружения люка для изготовления ручки-ключа съёмного типа;
• гипсокартонный лист;
• обычные амортизаторы от автомобиля;
• металлические гайки.

Также мастерам в сварочном цехе предварительно потребуется сделать подробную схему или же начертить точный чертёж для того, чтобы в будущем соорудить качественный напольный люк в полу под ламинат.

Однако в интернете на сегодняшний день можно найти целый ряд уже готовых проектов люков в полу, которые находятся в свободном доступе. Их нетрудно частично доработать или преобразить с учётом индивидуальных предпочтений и пожеланий.

Важные моменты при установке люков

Разрабатывать проект люка желательно на этапе строительства дома. Вы заранее должны зунать, где и что будет располагаться, чтобы избежать неприятных накладок в дальнейшем

Обратите внимание на следующие моменты

Люк поднимается в сторону от лестницы

1. Выбирая место, не жмитесь к стене, лучше, наоборот, сделать все ближе к центру помещения, куда постоянно будет открыт доступ. Вдоль стен ставят мебель и, расположи вы там люк, пространства может просто не хватить. Также близость стен может помешать нормальному открыванию люка, например, тот будет постоянно задевать отделку.
2. Вход часто делают с кухни. Заранее продумайте, в каком месте вы установите стол, чтобы не пришлось его постоянно двигать.
3. Проем в перекрытии следует сделать так, чтобы усиленный каркас люка в него свободно умещался по краям, то есть он должен иметь ступенчатое строение. Этот момент также позволит качественнее замаскировать изделие.
4. Размеры люка и проема под него должны соответствовать габаритам пользователей. Тут все и так понятно.

Большой удобный люк на деревянном перекрытии
