Облагораживание и модернизация отопительного прибора
Готовая конструкция успешно применяется для обогрева небольшого помещения. Отопительная готовая печь имеет не совсем привлекательный вид, поэтому ее часто применяют для хозяйственных построек.
Разводка тепла по комнатам дома
Для отопления целого дома используют гофрированные трубы, которые подключаются к тепловым обменникам. Проем облагораживается декоративной решеткой. Выполнять разводку рекомендуется на этапе планирования и выполнения чертежей.
Во всех комнатах в стенах нужно проделать специальные каналы, которые будут подавать теплый воздух. Можно установить калориферную печь в подвале, а воздуховоды проводить через пол во всех помещениях. Конструкция буллера подлежит усовершенствованию. Во всех камерах монтируются коллекторы. Они обеспечат своевременное и быстрое распределение воздуха.
Разводка труб с подвального помещения
Воздушное отопление в доме
Улучшение внешнего вида агрегата при помощи кирпичной или каменной кладки
Можно сделать обкладку печи при помощи кирпича. Такой способ обладает огромным количеством преимуществ:
- улучшение внешнего вида печи;
- обеспечение безопасности во время эксплуатации;
- увеличение показателей теплоемкости.
Можно сделать булерьян, который стилизован под русскую печь или камин. Владельцы домов имеют возможность воплотить в жизнь разные дизайнерские задумки и решения. Она может быть полукруглой или квадратной. Кирпичную кладку делают максимально близко к корпусу.
Стилизация Булерьян под русскую печь

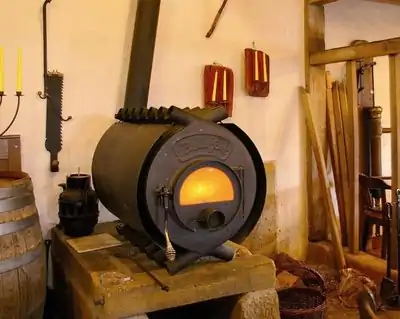

Обычный вариант установки без декорирования
Переделка буржуйки под жидкое топливо
Можно переделать конструкцию для использования жидкого топлива, автомобильного масла. Такая конструкция не может эксплуатироваться в жилых помещениях. Печь на жидком топливе идеально подойдет для гаража, подсобного помещения.
Для перевода булерьяна нужно выполнить следующие действия:
- емкость для масла устанавливается на незначительном возвышении;
- шланг для подачи топлива протягивается к конструкции;
- в топочной двери вырезается отверстие, которое предназначено для трубки и присоединения регулировочного крана.
Чтобы применять машинное отработанное масло, необходимо обеспечить тягу, регулировку горючего. Можно установить самодельную горелку.

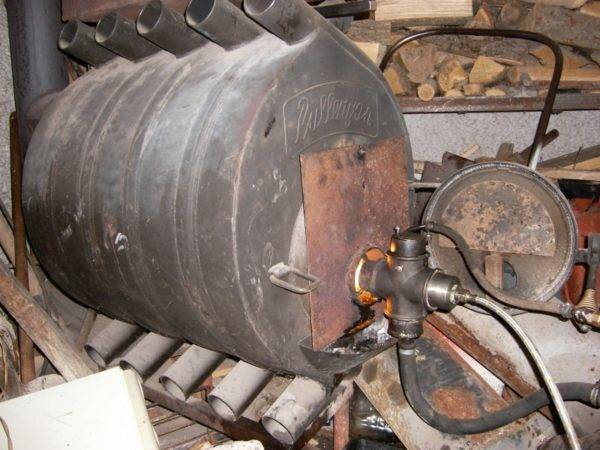

Монтаж под использование жидкого топлива
Установка водяного контура
Чтобы закольцевать все теплообменники можно изготовить печь из листовой стали. В результате получается конструкция правильной формы цилиндра. В верхней части подключается еще один цилиндр. Его применяют в качестве водяной рубашки.
Нижняя часть печи прогревается незначительно. Именно поэтому печь смещается вниз. Для максимального использования тепла проводится дополнительный контур на выход дымового канала.
Печь с водяной рубашкой
Инструкция по изготовлению печки
Чтобы сделать калорифер нужно следовать инструкции, не соблюдать инструкцию. Ниже приведен точный алгоритм:
Труба, которая приготовлена для конвекционного теплового обменника, нарезается на небольшие куски. Они должны быть одинакового размера. Оптимальная длина – 130 см. Для производства печи берут 8 заготовок. Трубогиб помогает сделать изгиб
Важно учесть радиус кривизны.
В заготовках делают отверстия. В них устанавливают отрезки труб (диаметр 15 мм)
Их длина – 20 см. С наружной стороны должно оставаться не меньше 15 см. Каждая щель тщательно приваривается. Во время монтажа две трубы располагаются рядом с дверью. Они помогут обеспечить инжекцию воздуха во внутреннюю камеру. Их можно сделать своими руками из квадратной трубы или круглого сечения.
Изогнутые трубы укладываются друг на друга. По очереди изменяется ориентир в противоположную сторону. Конструкция должна быть устойчивой, поэтому рекомендуется использовать рейки. Их толщина должна быть равной диаметру трубы.
Все детали нужно сварить между собой. Дополнительно изготавливают перегородку для топки. Для этих целей применяют стальной лист.
Перегородка устанавливается внутрь камеры. Места примыкания к основному металлическому листу обваривается сплошным швом.
Между тепловым обменником возникают промежутки. Их нужно заделать при помощи стальных полос. Их предварительно подгоняют под каждую деталь.
Тело печи и трубы приваривают сплошным швом. Далее удаляется шлак. Важно тщательно проверить качество сварки.
Нужно взять стальной лист, вырезать две фигурные детали. Они необходимы для формирования задней и передней стенки.
На задней стенке вырезают небольшое отверстие диаметром в 110 мм. Оно будет использоваться для подключения дымохода. Проем в передней стенке должен иметь диаметр в 350 мм, чтобы сделать загрузочную дверцу.
Нужно взять два отрезка трубы, изготовить Т-образную конструкцию. Она будет использоваться для отвода продуктов горения. Ее также применяют для отвода конденсата.
Стальная пластина применяется для изготовления круглой задвижки. Внутри конструкции вырезается прямоугольник. Прутья сгибаются под углом в 90 градусов. Из них формируется поворотный рычаг.
Электрической дрелью помогают установить прут в центральной части дымового канала. Т-образный узел дымохода монтируется на задней части печи при помощи сварки.
По аналогичному принципу изготавливают поддувало. Чтобы зафиксировать дроссель в необходимом положении применяется пружина. В переднюю панель вваривается кольцо, которое имеет ширину в 40 мм. Далее берется листовой металл, из которого вырезается дверца. Оптимальный диаметр 370 мм.
Способ укладывания изогнутых труб
Принцип конвекции воздуха
На загрузочный люк привариваются две петли, запорный механизм. Далее собираются все детали, стенки и панели, люк, скоба фиксирующего устройства. Чтобы обеспечить воздухообмен обязательно устанавливают инжекционное устройство.
Строение

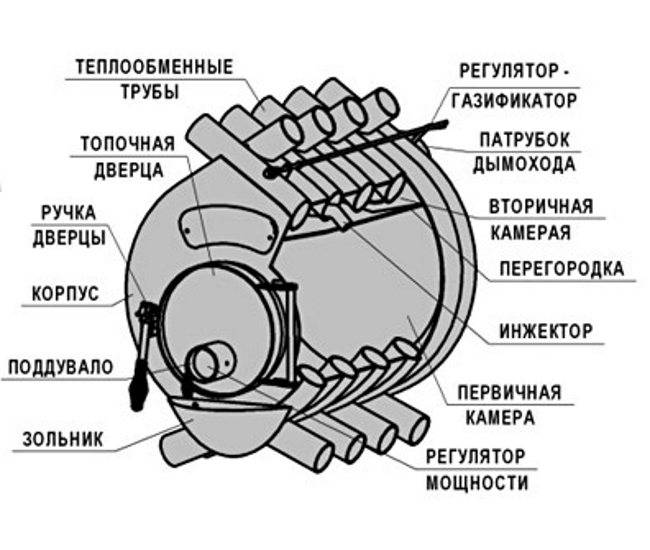

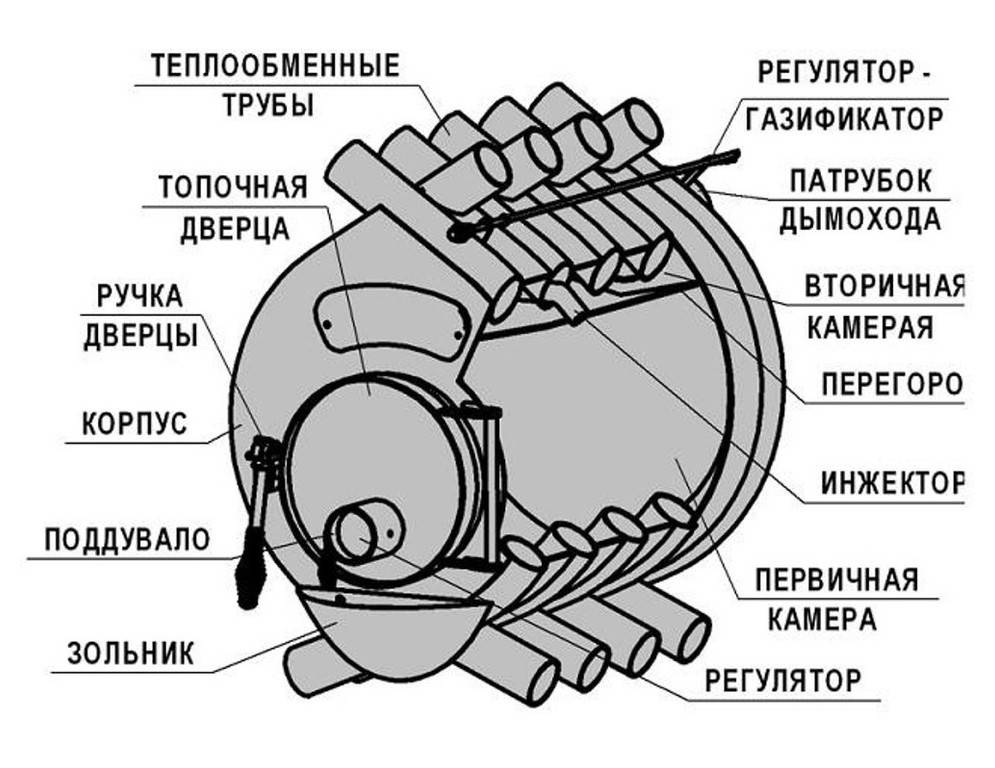

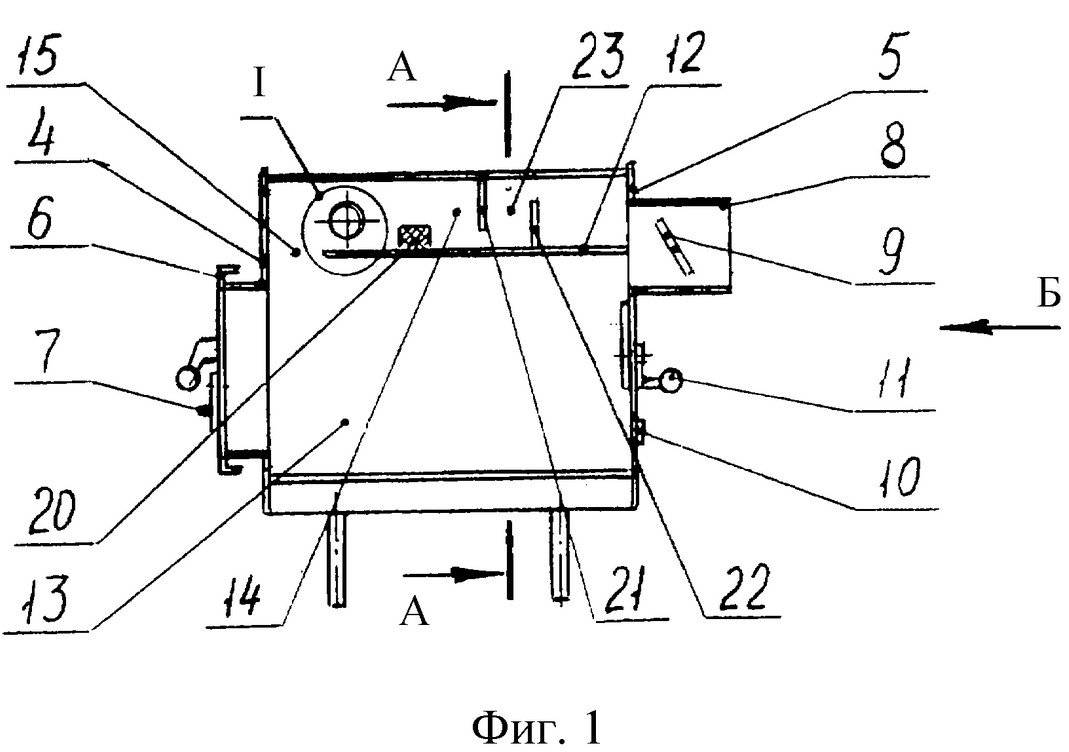

Схема устройства булерьяна для отопления дома
Как видно из рисунка, булерьян представляет собой конструкцию из нескольких изогнутых труб (обычно более шести) (1), сваренных таким образом, что внутри образуется камера сгорания (2) и (6). Для разделения камеры сгорания на две зоны в конструкцию вваривается специальная перегородка. Дрова сгорают сначала в первичной камере (6), а потом догорают во вторичной камере (2), при этом обеспечивается максимальный КПД. По трубам воздух постоянно циркулирует снизу вверх, обеспечивая в комнате оптимальный теплообмен. В качестве топлива печи в основном используются дрова и брикеты. Для закладки дров и выборки золы на передней стенке печки есть дверца (11), которая, благодаря уплотнителям и особой конструкции замка (10), способна закрываться герметично. К дверце приварено поддувало (8), для регулировки подачи воздуха в первичную камеру. Для подачи воздуха во вторичную камеру на трубах есть инжекторы (14). Сбор золы происходит в зольнике (7). Для регулировки процесса горения на дверце и на выпускной трубе, расположенной на задней стенке, есть регуляторы тяги (9).
Для нормальной работы булерьяна и меньшего скопления сажи в дымоходе, его необходимо обязательно утеплять.
https://youtube.com/watch?v=-Pw4KLzmLI0
Преимущества и недостатки печи
Преимущественными характеристиками печи являются следующие:
- Она быстро и равномерно прогревает помещение.
- Ее просто установить, эксплуатировать и обслуживать.
- Высокий КПД — 85%.
- Минимальная затрата отопительного материала.
- Самый долгий период работы на одной закладке топлива.
- Универсальное назначение. Печь может быть использована для любых помещений и теплиц.
Как бы ни были хороши преимущества отопительной печи Булерьян, имеет она и недостатки:
- Этот вид печи может работать только на одном виде топлива — на дровах.

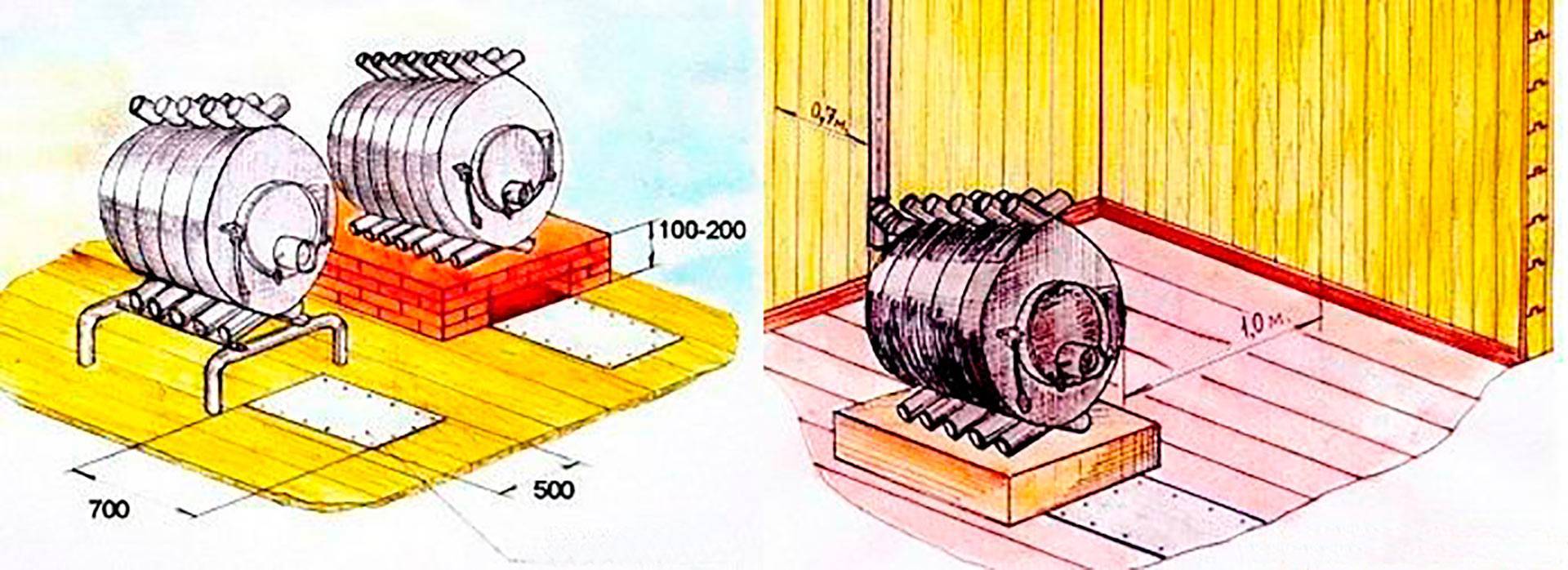

- Модель нуждается в понижении пожароопасности, для чего необходимо утеплять трубу дымохода.
- Горящая пыль на корпусе печи вызывает весьма неприятный запах.
- При топке печи, в трубе собирается едкий конденсат, который необходимо регулярно удалять.
Как уже говорилось, котел Бурельян работает только на древесном топливе, но к этому виду можно отнести и брикеты торфяные и дровяные, а также пеллеты. Предпочтительней использовать крупное топливо, даже массивные чурки. Если правильно настроить дымовую задвижку, то топливо будет гореть медленно, отдавая тепло и не требуя дополнительных закладок.
Печь длительного горения Булерьян считается самым выгодным вариантом для отопления помещений. Конструкция печи весьма проста, и если проявить желание, то ее можно сделать кустарным способом.
Определяемся с размерами печки булерьяны
Размеры печки имеют большое значение. В самой короткой, маленького размера булерьяне (с длиной – 455 мм, шириной – 620 мм, высотой – 555 мм), соответственно и топка маленькая, поэтому дров вмещается не очень много.
Прогорает топливо в таком миниатюрном котле от двух до шести часов. Это зависит от породы древесины, качества дров, толщины нарубки. Соответственно, площадь отапливаемого помещения будет маленькой — это надо учитывать, когда подбирается размер будущей булерьяны.
Конечно же, для помещений площадью свыше двадцати квадратных метров, проектируются печки длительного горения с более крупными габаритами. Средние размеры булерьяны составляют: длина – 835 мм, ширина — 436 мм, высота – 640 мм. Крупная печь имеет следующие параметры: 950 мм на 676 мм при высоте 1505 мм.
Каркас самодельной печи Булерьян
Особенности конструкции
Печи Булерьян отличаются только размерами и дополнительными элементами.
- Топка образована из согнутых труб круглого или прямоугольного сечения, которые служат конвекционной рубашкой и корпусом. Конструкция напоминает горизонтально установленный цилиндр, сваренный из согнутых труб-колен.
- Дверца может быть круглой или квадратной. Важнее её размер — чем он больше, тем легче обслуживать и загружать больше дров.
- В Булерьянах нет зольника и колосниковой решётки. Поступление воздуха регулируется задвижкой на дверце, с её помощью можно полностью перекрыть доступ кислорода.
- Вторичная камера — камера дожига — отделена от топки экраном из согнутого толстого листа стали. Начинается на втором или третьем колене топки.
- Важная особенность печи — наличие воздушных инжекторов. Эти сопла подают воздух внутрь камеры дожига пиролизных газов из первого колена корпуса и повышают КПД печки до 85—90%.
- Для правильной эксплуатации нужна дополнительная фурнитура — запорные механизмы, уплотнители дверцы, задвижки на подачу и выпуск воздуха.
- Повышение теплосъема и безопасности при эксплуатации обеспечивают тепловые экраны из листовой стали. Они придают и презентабельный внешний вид.
В продаже имеются печки, внешне похожие на Булерьян, но имеющие важные отличия. В таких печах отсутствует воздушный жиклер (камера вторичного дожига). Некоторые умельцы вставляют колосниковые решётки и зольную камеру в топку. Эти элементы не присущи Булерьяну.

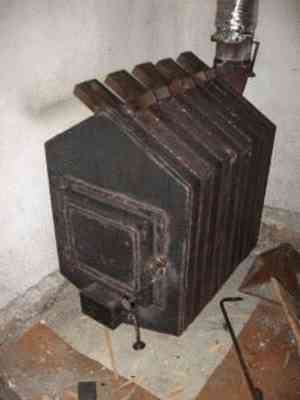

Булерьян из профильной трубы
Для изготовления конструкции подойдут профильные трубы размером 6 на 4 сантиметра, именно с таким диаметром установлены круглые трубы в оригинальной печке. Толщина металла в трубах не менее 3 мм. Больший диаметр потребует обильного количества дров для обогрева помещения и вызовет снижение КПД отопительной системы. Для изготовления каркаса можно использовать листы железа толщиной 5 мм. Способ изготовления конструкции из профиля полностью идентичен изготовлению такой же системы из круглых труб.
Схема и чертеж
При сваривании отопительной системы можно как изгибать, так и сваривать из заготовок, главное это соблюдать общее строение печи, чтобы она работала правильно. Ниже приводится схема печи Булерьян в разрезе из круглых металлических труб, вместо которых можно использовать и профильные.
Данный тип конструкции предполагает использовать изогнутые заготовки, что упрощает сборку цельной системы, но усложняет изготовление самих заготовок, так как не каждому хозяину по силам изогнуть профильные трубы.
Для изготовления печи Булерьян необходимы следующие материалы:
- Профильные трубы размером 60х40 мм, толщиной металла 3 мм в количестве 7 штук;
- Листы железа толщиной 5 мм для обшивки скелета конструкции;
- Железный лист для перегородки перед дымоходом толщиной 3-6 мм;
- Отрезок трубы для дымохода не менее 120 мм;
- Металлические материалы для дверцы, передней стенки, задней стенки (листы, ручка, круглая труба);
Вы можете дополнительно добавить различные детали во внешнюю часть системы, чтобы визуально печь приобрела более эстетичный вид.
Иинструменты
Для успешной и удобной работы необходимы следующие инструменты:
- Болгарка и диски по металлу;
- Сварочный аппарат;
- Измерительные приборы – угольник, рулетка, линейка;
- Трубогиб – при необходимости;
- Маркер для разметки.
Пошаговая инструкция
- Сначала изготавливается 7 заготовок из профильной трубы, как того требует проект для конвекторного отопления:
Заголовки из профильных труб
Так они свариваются между собой
Свариваем все остальные трубы
Навариваем листы металла
Завершаем сборку основы
Теперь нам нужно вырезать из листового железа два куска, образующих заднюю и переднюю стенки печи Булерьян. Но не спешите их приваривать – над ними нужно еще поработать. В задней стенке мы делаем отверстие под дымоход, ориентируясь на диаметр дымоходной трубы.
После этого переходим к передней стенке – здесь нам нужно сделать отверстие под врезку. Дверку изготавливаем из отрезка трубы диаметром 350 мм. И здесь придется помучиться.
Все дело в том, что дверка должна плотно закрывать входное отверстие топки. Часть трубы диаметром 350 мм мы привариваем к передней стенке нашей печи Булерьян, собираемой своими руками – она немного выступает, как на рисунке. Далее делаем саму дверцу – она будет двуслойной, внутренняя часть будет входить внутрь загрузочного отверстия, а наружная будет охватывать его снаружи.
В дверце печи Булерьян мы делаем отверстие под дроссель. Его размеры указаны на нашем чертеже. Он представляет собой небольшой отрезок трубы, в котором на металлической петле вращается заслонка – она должна полностью перекрывать просвет. Для того чтобы петля не вращалась под собственным весом, поджимаем ее пружинкой. Также необходимо изготовить надежный замок для фиксации загрузочной дверцы.
Возня с дверками, дросселями и заслонками при сборке печи Булерьян своими руками, является самой проблематичной, ведь работать с мелкими деталями всегда сложнее, чем с крупными. Но если руки растут оттуда, вы справитесь с задачей сравнительной быстро.
Булерьян из газового баллона
Упростить процесс изготовления можно если использовать в виде основной камеры сжигания старый газовый баллон:
Конструкция из газового баллона
Если понять смысл работы печки длительного сгорания топлива, то в изготовлении булерьянов можно использовать не только баллон, но и другие подручные материалы, для производства металлических конструкций.

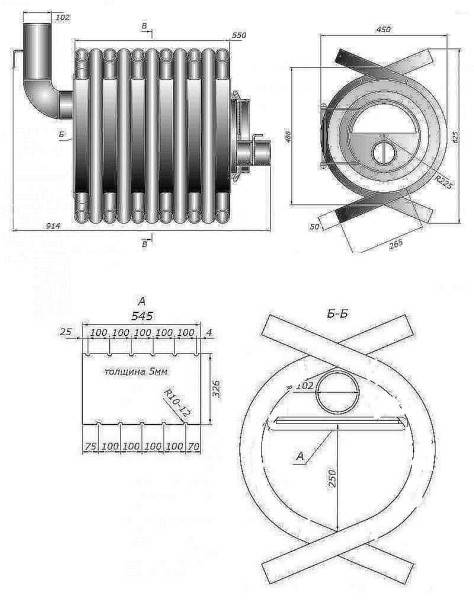

Схема и чертеж, размеры
По сути самодельная печь Булерьян из газового баллона изготавливается таким же образом, как и печь длительного сгорания из листов железа, но отличием является то, что основная камера сгорания уже готова и её не нужно делать с нуля.
Чертеж выше подробно показывает схему конструкции с указанием всех размеров
Примите их во внимание чтобы правильно изготовить печь Булерьян своими руками
Материалы
Кроме газового баллона потребуются круглые или профильные трубы диаметром 80 мм и лист железа для изготовления дверцы толщиной 5мм.
Инструменты
Для изготовления конструкции из газового баллона потребуется тот же перечень инструментов что и в случае сбора конструкции из листов и профиля:
- Сварочный аппарат и электроды;
- Шлифовальная машина или болгарка, диски по металлу;
- Измерительные инструменты – рулетка, линейка, уголок;
- Трубогиб;
Пошаговая инструкция
- Используя железный лист, вырезается подходящая заготовка и наваривается перегородка для создания второй камеры сгорания.
- Затем делается отверстие для трубы диаметром 120 мм и наваривается дымоход с таким диаметром.
- Сверху баллона, который теперь является камерой сгорания, навариваются заготовки из круглых или профильных труб, в которых и происходит нагрев воздуха.
- Затем привариваются петли и устанавливается дверца печи.
Об отоплении частного дома
Хорошо, может сказать читатель, но ведь обогреваться-то надо! Да, но печное отопление применяется преимущественно в частных домовладениях, а там водяное – чистой воды предрассудок, стереотип «централизованного» мышления. Для КПД центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он остынет, пока дойдет до абонентов.
А в частном доме? Что, тянуть магистраль из кухни или топочной вокруг всего участка в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, которого буллер дает, что называется, с верхом? Посудите сами:
- Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги, их нужно гнуть, варить, паять.
- Не нужны регистры, расширительный бак, фурнитура, автоматика.
- Можно раз навсегда забыть о свищах и протечках.
- На воздуховоды с вентиляторами и жалюзи не требуется ни проекта, ни разрешения. Достаточно самому просчитать, в какую комнату какое сечение вывести.
- Теплопередача в стены (а это до 15% теплопотерь на воде) равна нулю; здесь плохая теплопроводность воздуха нам на руку.
- Поставить на выходах регулируемые жалюзи – вот вам и легкая оперативная регулировка температуры по комнатам. С настройкой водяного отопления лучше и не сравнивать.
- Если расположить выходные жалюзи у дальних от окна стен над полом, то воздух, пока доберется туда, где сможет подогреть улицу, отдаст свое тепло комнате. А как увеличивают энтропию Вселенной батареи в подоконных нишах, всем известно.
- Этот же прием даст и теплый пол безо всяких дополнительных затрат и работ.
- Стены ровные, никаких уродств на виду – дизайнируй интерьер, как душе угодно.
Что понадобится, чтобы сделать конвекционную печь
Для изготовления долговечной печи, которая прослужит длительное время, необходимо использовать толстые листы металла. Рекомендуется купить сталь, которая предназначена специально для производства котлов. Ее главное преимущество – жароустойчивость. Она есть в специализированных магазинах. Дополнительно подготавливают следующие материалы:
- листы стали (параметры 1000*2000 мм);
- жароустойчивая сталь в 6 мм (размер 400*700 мм);
- лист для заготовок 3,5 мм (он будет использоваться в качестве задвижки);
- толстостенная труба;
- небольшой отрезок металлической трубки;
- усиленные петли, которые применяются для монтажа люка (через него загружается топливо);
- металлические прутья;
- асбестовый шнур.
Иногда в качестве основной камеры используют газовые использованные баллоны и другие емкости. Но материал не сможет выдержать высокую температуру. Для изготовления конвекционной печи нужно взять трубогибы, которые смогут сгибать толстые прутья. Дополнительно используют сварочный аппарат, болгарку, диски для резки и зачистки металла, электрическую дрель, сверла разного диаметра для стали, молоток и рулетку.
Асбестовый шнур

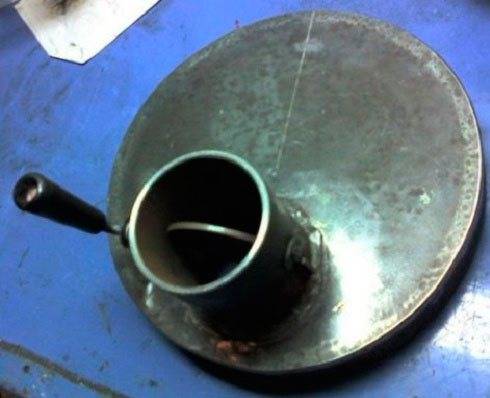

Дверца с заслонкой
Основные неисправности и ремонт
Самой серьезной поломкой печи булерьян является прогорание той или иной ее части. Устранить такую неисправность можно, заварив поврежденную часть.
Также встречаются другие неисправности:
- Отсутствие или недостаток тяги. Эта неисправность вызвана засорением дымохода, его малой высотой или слишком плотно закрытыми дверями и окнами помещения. Следует прочистить дымоход, открыть форточку. Если не помогает — придется нарастить дымоход.
- Печь дымит. Так же причина может быть в закрытых форточках или засоренном дымоходе. Также возможен дополнительный подсос воздуха. Для решения проблемы необходимо открыть форточку, прочистить дымоход, уплотнить места, через которые происходит подсос.
- Ржавеет труба. Если это происходит, значит, в трубе скапливается слишком много конденсата. Нужно утеплить дымоход.
- Если трубы поддымливают, следует увеличить высоту дымохода и утеплить его.
Булерьян — экономичная и эффективная печь, которая оснащена двумя рядами труб для дополнительной конвекции воздуха. Интенсивная конвекция позволяет быстро нагреть помещение с использованием минимального количества горючих материалов.
Печь можно сделать самостоятельно, используя листовую сталь и стальные трубы, которые соединяются между собой путем сварки. Большинство неисправностей булерьяна связаны с недостаточной высотой, отсутствием утепления или засорением дымохода.
Преимущества и недостатки
Печь работает на дровах. Поэтому при выборе вариантов доступного отопления необходимо учесть стоимость этого вида топлива в данной местности. Обычно в больших городах дрова стоят дорого и эксплуатация подобных систем отопления не будет дешёвой. Если же речь идёт о тех местах, где есть достаточно дешёвые дрова, то Булерьян будет здесь хорошим выбором.
При работе, такая система отопления использует конвекцию и теплообмен, которые происходят посредством циклического обращения водяного пара, это приводит к тому, что прогрев осуществляется очень эффективно.
Достоинства:
С учётом того, что циркуляция водяного пара в этой отопительной системе происходит очень динамично, прогрев помещения происходит не только достаточно быстро, но и равномерно.
Особенности конструкции таковы, что с её помощью можно отапливать не только одноэтажный частный дом, но и двухэтажный дом с такой же эффективностью.
В процессе работы котёл не накаливается, а это обеспечивает отсутствие выгорание кислорода в том помещении, где он находится.
Здесь реализовано двухкамерное сгорание. Продукты неполного сгорания дров попадают во вторичную камеру и догорают там дотла. Это не только повышает эффективность использования топлива, но и сводит к минимуму образование твёрдых продуктов сгорания.
Дверка закрывается герметично, что исключает возможность образования искр при горении и гарантирует безопасность от возгорания в месте установки.
Лёгкость процесса установки
Основное условие для этого состоит в том, чтобы расстояние до ближайшей стены не было менее, чем полметра.
Важной особенностью такой системы отопления является то, что для её работы нет необходимости в подводке каких-либо внешних коммуникаций. Недостатки:
Недостатки:
- Затраты на покупку топлива могут быть достаточно велики.
- При использовании некоторых видов дров может происходить засорение трубы дымохода.
- Для эффективного использования этой системой отопления нужно научиться использовать такой режим работы, при котором происходит медленное горение (тление) топлива. Это необходимо в тех случаях, когда печь должна гореть автономно (например, в ночное время).
- Без использования специальной незамерзающей жидкости нельзя гарантировать, что во время сильных морозов не промёрзнет система отопления.
- Установка этой системы отопления является достаточно сложным и затратным делом.
О батареях труб
При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.
Печи булерьян малой и большой мощности
При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.
До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.
Устройство и особенности горения
Фактически, печь Булерьян – это серьёзно модернизированный конвекционно-трубный воздушный котёл. Её принцип работы заключается в конвенциальном нагреве воздуха, циркулирующего по изогнутым трубам, вмонтированным в корпус. Для этого в её цилиндрический корпус вмонтированы синусоидально изогнутые трубы, выступающие из корпуса на треть от своей длины. По ним в процессе эксплуатации циркулирует воздушный поток: нагретый воздух уходит вверх, а снизу в трубы всасывается холодная воздушная масса.
В процессе горения за минуту через трубы проходит 4-6 кубометров воздуха, который нагревается до 110-130 градусов.
Топочное отделение разделено на две камеры, размещенные друг над другом. В основной камере прогорает топливо, из которого под воздействием высокой температуры выделяется угарный газ. Последний догорает в верхний камере, отделённой от срединной, чугунным колесником или стальной решёткой. Кислород для догорания угарного газа поступает из перегородки, расположенной над дверцей печи.
Но в верхней части угарный газ догорает не полностью, полное его догорание происходит в горизонтальном участке дымохода метровой длины, куда он поступает из топки. Это обязательная конструкционная особенность всех печей Булерьян. Здесь режим догорания газов немного замедляется за счёт их остывания.
После дымоход заворачивает вверх, где у оригинальных печей Bullerian размещён экономайзер, в котором угарный газ окончательно догорает. Благодаря экономайзеру КПД Булерьянов возрастает до 80%.
