Дымоход из сэндвич-трубы самостоятельно
Сэндвич труба хороша тем, что не нужно заморачиваться с утеплением труб и правильным монтажом гильз. Достаточно просто пропустить трубу сквозь ограждение и дымоход готов. Но при этом самостоятельно качественную сэндвич-трубу изготовить куда сложнее, но и это возможно при определенных усилиях.
Материалы для конструкции
Материалами служат сами сэндвич трубы и комплектующие
При покупке особое внимание стоит уделить соединительным деталям. Если же вы решили изготовить все расходники самостоятельно, то главное понять принцип изготовления основной трубы
Пошагово процесс выглядит так:
Изготовление с помощью сварки внешних и внутренних труб
Обратите внимание, что внешние трубы выполняются из нержавеющих сортов стали, а внутренние из оцинкованных. Это необходимо для того, чтобы защитить внешнюю поверхность от воздействия погодных условий, а внутреннюю от агрессивной среды, создаваемой дымовыми газами.
Следующий этап это вырезание из листов нержавеющей стали центрирующих колец
Кольца должны иметь внутренний диаметр равный внутренней трубе и внешний диаметр равный внешней трубе.
Производится укладка утеплителя. Для этого на внутреннюю трубу надевают два центрирующих кольца, между которыми зажимается лист утеплителя.
На утепленную внутреннюю трубу надевается внешняя труба.
Самодельная сэндвич-труба
Изготовление дополнительных деталей
По тому же принципу изготавливаются отводы, только длина секций будет задаваться не шириной листов утеплителя, а длинной прямых частей отвода.
Отдельное внимание стоит уделить соединительным частям
При монтаже сэндвич панелей важно, чтобы слой утеплителя не прерывался. Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.
Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.
Сборка дымохода и монтаж
Сборка дымохода производится по тому же принципу, что и монтаж стального дымоотвода. Только при прохождении ограждения нет необходимости устраивать гильзу. Вот и все отличия.
Советы по устройству внутренней трубы
Внутренней трубой называют трубу, которая проходит в помещении. Проблема в том, что сэндвич-трубы сами по себе достаточно громоздки и потому смотрятся не очень уместно в помещении. Если это техническое помещение с котлом, то эстетика не играет особой роли, но если это жилые помещения, то лучше сделать внутреннюю трубу из стали.
К счастью, этот вопрос уже давно обдуман производителем расходников и существуют специальные переходники со стальной трубы на сэндвич-трубу.

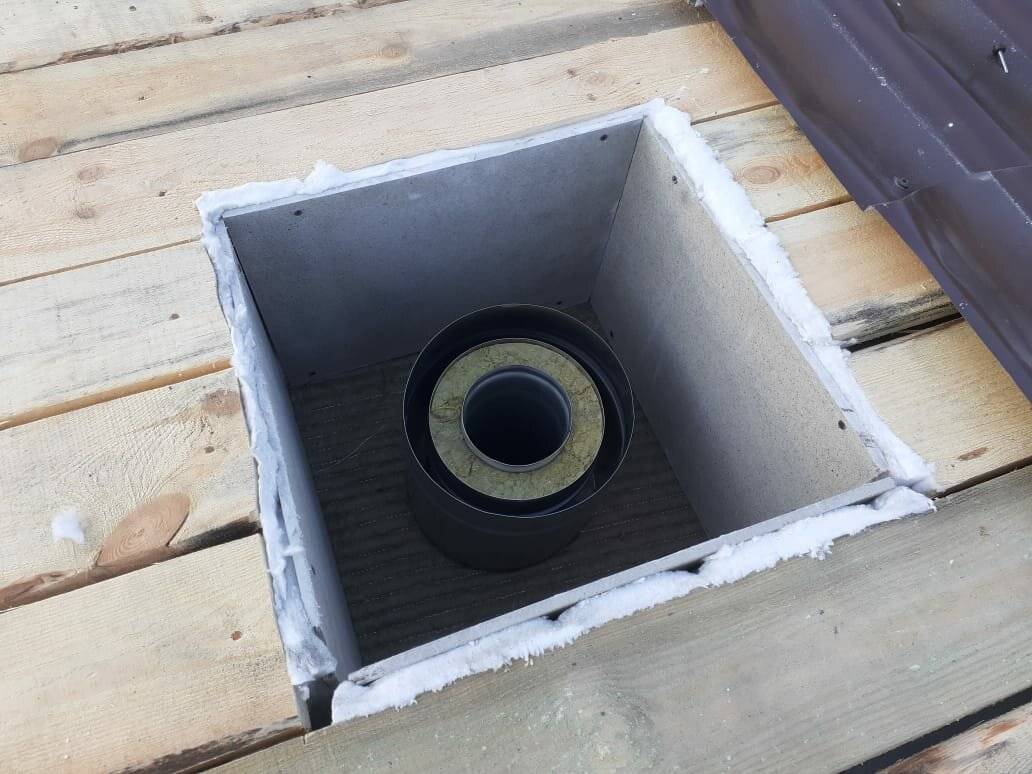

Проход через кровлю
Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.
Проход кирпичной трубы через кровлю
Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.
После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:
- размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
- оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;

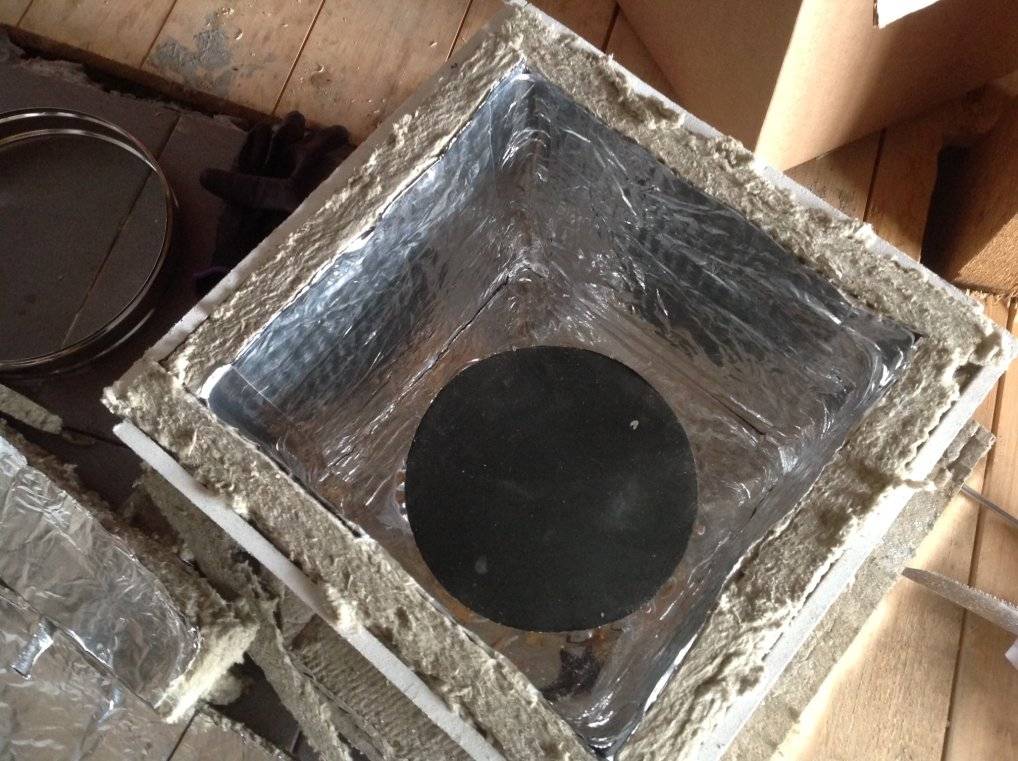

- после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
- заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.
Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.
Проход круглой трубы через кровлю
Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).
При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.
Электропроводка и безопасность
Большинство возгораний в деревянных домах происходят из-за проблем в электропроводке. Многие ошибки связаны с игнорированием пожарной безопасности, отсутствием защиты от внешних механических воздействий, неправильными расчетами общей нагрузки и последующей покупкой проводов малого сечения.
Отправляясь в магазин электрики, убедитесь, что приобретаете сертифицированную продукцию. Провода должны иметь качественную изоляцию. Старайтесь брать товары известных производителей. Дешевые китайские кабели на деле могут иметь заниженные физические параметры и свойства. Плохая изоляция быстро разрушится, что повысит риск короткого замыкания, перегревов и возгорания.

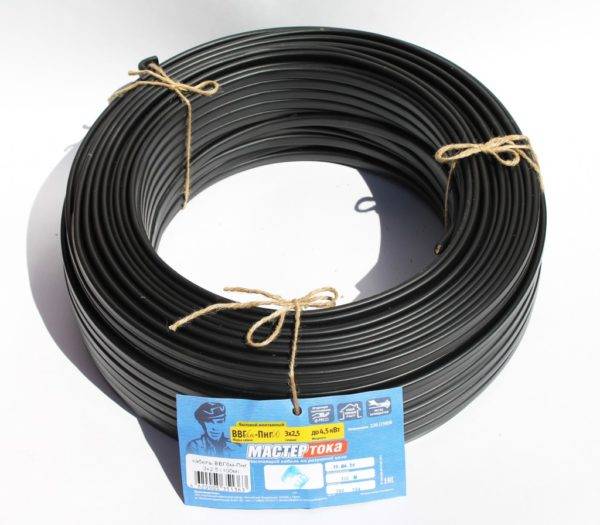

Кабель ВВГнг 3*2,5 с негорючей изоляцией
Обязательно ли использовать гофру или металлорукав
Необходимость применения гофры и металлорукава отпадает, если используется сертифицированная продукция, а монтаж осуществляется со строгим соблюдением правил и рекомендаций. Наличие таких компонентов повышает защиту, но является необязательным, если выполнены все остальные условия.
Правильная организация электрической проводки в каркасном доме снижает вероятность возгорания. Что касается механических воздействий, то ни гофра, ни металлорукав не защитят кабель, если вы будете бездумно вгонять в стену саморезы. Обязательно составьте схематическое отображение мест, по которым были проложены линии электропередач.
Использование металлорукава для проводки в деревянном доме
Во многих статьях пишется про грызунов в деревянном доме. На деле при правильной санитарной обработке древесины вы исключите их появление и предотвратите сценарий, когда мыши перегрызают проводку.
Еще одним негативным моментом применения гофры или металлорукава является подорожание общей стоимости проводки. Какой смысл платить больше, если уровень безопасности и так высокий.
Вы ошибаетесь, если полагаете, что наличие гофры в стене позволит повторно протянуть кабель, не разрушая отделочный слой. Кабельные линии имеют множество изгибов, поэтому представить данный процесс сложно. Придется размещать гофру, диаметр которой будет в несколько раз больше общего сечения прокладываемых проводов. Но это экономически не выгодно и отнимает много места в стене или перегородке.
Допускается организация электропроводки без использования гофры
Проводка и пароизоляция: как тянуть провода в каркасном доме
Электрическая проводка в каркасном доме из дерева должна содержать максимально герметичный контур изоляции. Особенно это касается наружных стен, ведь спрятать целую линию только в перегородках не выйдет.
Один из лучших вариантов — спрятать проводку внутри утеплительных материалов, устанавливаемых перед пароизоляцией со стороны жилплощади. Вероятность повреждения контура сводится к минимуму, а данный зазор позволяет с легкостью установить подрозетники.
Монтаж кабеля в слое утеплителя
Второй вариант — размещение электрического кабеля позади контура пароизоляции. Выполнить это намного сложнее, потребуется больше финансовых средств. Придется сверлить стойки по всей протяженности кабельной линии и протягивать провода. Если коммуникации состоят из нескольких кабелей, то стойка превратится в решето, что снизит ее прочность. Повреждается пароизоляция, приходится выполнять повторную герметизацию.
Нержавейка для сэндвич трубы
В таблице представлены наиболее часто используемые марки нержавеющей стали и их характеристики:
| Марка AISI | Применение | Характеристики |
|---|---|---|
| 430 | Для внешних кожухов сэндвич труб | Относится к эконом-классу. Плохо реагирует на повышенные температуры, имеет достаточную устойчивость к атмосферным воздействиям. |
| 439 | Как воздухоотвод от газовых котлов и твердотопливный установок с мощностью до 30 кВт. | В состав входит титан, повышающий термическую устойчивость и стойкость к воздействиям агрессивной среды. |
| 316 | Оптимальный вариант для любого типа газовых котлов. | В состав входят молибден и никель, повышающие устойчивость к кислотам и воздействиям высоких температур. |
| 304 | Для котлов малой и средней мощности. | Имеют в составе небольшое количество никеля и молибдена. Относится к эконом-варианту марки AISI 316. |
Основные этапы установки
Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.
- В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
- Производится разметка на стене и готовится отверстие нужных размеров.
- Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
- Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

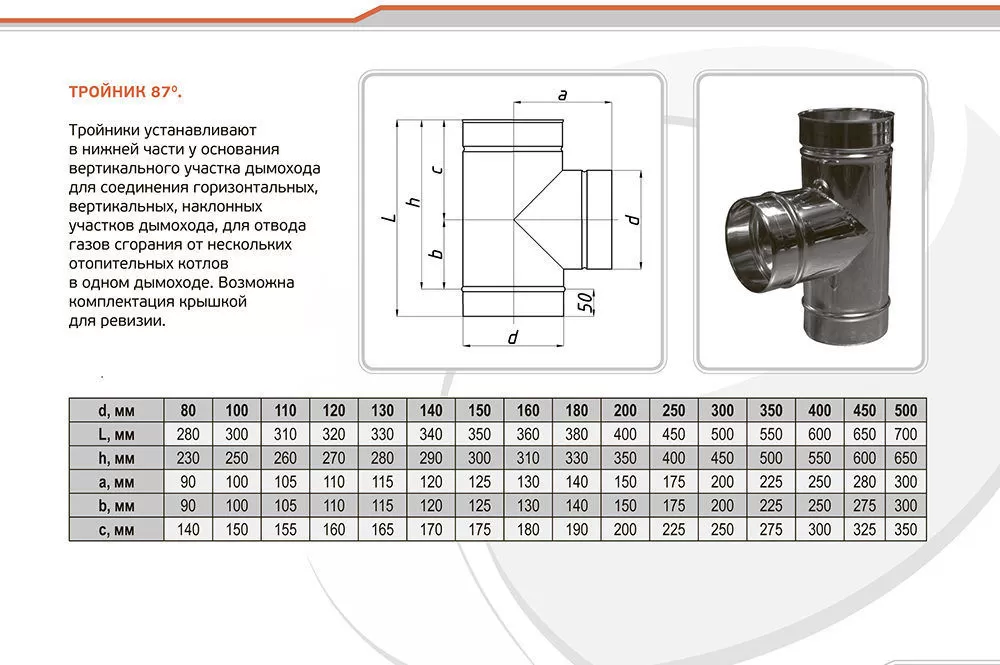

Тройник для дымохода и его размеры
https://youtube.com/watch?v=rNGcpfQoeWw
Проход дымохода в каркасном доме
Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства
Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.
Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.
Форма портала для электрокамина
Наиболее ответственный этап — конструирование портала. Его форма будет зависеть от следующих факторов:
Место установки
Имеются два варианта:
- пристенный портал: основание будет прямоугольным;
- угловой — с треугольным основанием.
Электрический угловой камин в интерьере
Первый вариант считается классическим, второй — подходит для небольших помещений.
Угол обычно является наименее востребованной зоной, так что установленный здесь камин даже при наименьших размерах комнаты тесноты не создаст.
Исполнение
Камин может быть:
- напольным;
- навесным.
Первый вариант опять же считается классическим, но он подходит для просторных помещений, поскольку предполагает наличие некоторого свободного пространства перед камином. Навесные модели в этом не нуждаются, что позволяет размещать их в небольших комнатах.
Навесной камин в спальне
Тип очага
В случае с напольным вариантом следует прежде всего определиться с уровнем установки самого электрокамина (очага). Обычно его располагают на уровне пола. Но от этого правила можно отойти, если выбранная модель имеет значительную ширину — такие очаги гармонично смотрятся как на полу, так и на некотором расстоянии от него.
Если очаг имеет обрамление, стенки портала не должны его загораживать.
Если в обрамлении электрокамина ярко выражен тот или иной стиль, то и портал придется отделывать и декорировать соответствующим образом. Если же вы не хотите зависеть от дизайна очага, выбирайте модель с нейтральным обрамлением или вообще без оного — так называемый очаг-вставку.
Очаг-вставка
Зависят ли размеры портала от размеров очага? Конечно, определенную пропорциональность следует соблюдать. Наиболее гармонично смотрятся порталы, в которых очаг занимает 2/3 высоты и ½ ширины.
Если ничего подобного вам делать еще не приходилось, начните с самой примитивной конструкции. Простоту форм можно будет компенсировать при помощи разнообразного декора.
Важными функциональными элементами портала являются отверстия для циркуляции воздуха. Если их не предусмотреть, очаг может перегреваться. Также на этапе проектирования необходимо продумать размещение в изделии электропроводов.

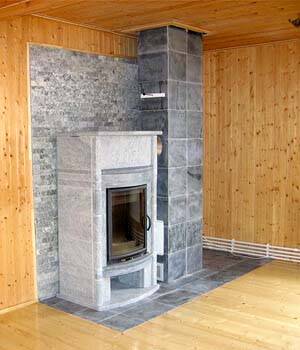

Правила устройства дымохода в частном доме
Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:
- СНиП 41-01-2003;
- НПБ 252-98;
- ВДПО.
Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.
Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».
Основные правила устройства дымохода:
- Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
- Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
- Чем меньше поворотов, тем лучше тяга.
- Поворот в 90 градусов заменяют на 2 по 45 градусов.
- Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.
Рекомендуем ознакомиться: Можно ли замуровать полипропиленовые трубы при прокладке трубопровода в стену
Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.
Короб в стене для дымохода в каркасном доме своими руками? Пошаговая инструкция +Видео
На сегодня каркасный дом является, пожалуй, наиболее востребованным типом строения, сочетающего в себе такие замечательные качества, как быстрота возведения, бюджетность строительства, экологичность получившегося здания. Кроме того, это уютное, комфортное, теплое и красивое жилище современного человека.
Но чтобы этот чудесный дом полностью оправдал свое функциональные характеристики, в нем должны быть грамотно устроены система вентиляции и отопления, включая качественно работающий дымоход.
При возведении любого каркасного здания, тем более из деревянных материалов, значимым моментом всегда является правильная разработка проекта, с последующим воплощением его опытными мастерами.
Особая роль при проектировании отводится выбору модели и типа печи, камина, дымохода и короба для него.
Во время непосредственной эксплуатации уже построенного дома время от времени появляется насущная необходимость почистить дымоход в доме и снаружи. А для этого должен существовать удобный и безопасный доступ к самому устройству для удаления дыма.
Советы и рекомендации по выбору
Выбор короба обусловлен типом и размером дымовой трубы. Основной критерий подбора –диаметр для прохода трубы.
Для проходного узла в потолочном перекрытии подбирают изделие, состоящая из пластины-нержавейки и горловины, диаметр которой чуть больше печной трубы.
Дизайн площадки из нержавеющей стали вполне подходит для крепления на потолке дома.

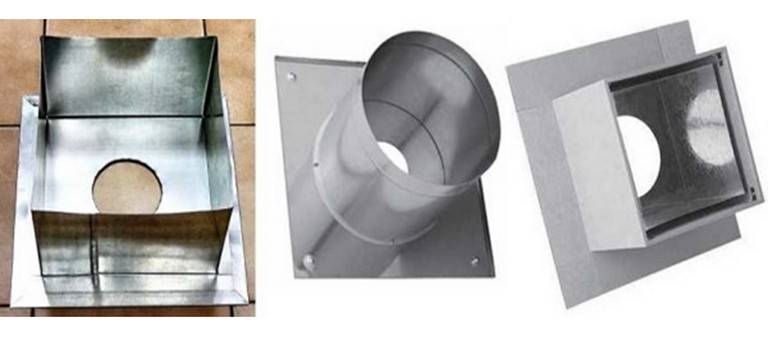

На фото представлены основные конфигурации выпускаемых коробов:
Короб для кровли, изображенный на нижнем фото, можно пробрести по уже заранее определенным размерам или заказать его изготовление.
Стоимость готовых изделий варьируется от 550 до 1900 рублей и выше.
Частые ошибки и проблемы при установке
Нарушение нормативных размеров размещения короба и дымовых каналов в потолочном проеме, что приводит к конфликтным ситуациям с пожарной службой.

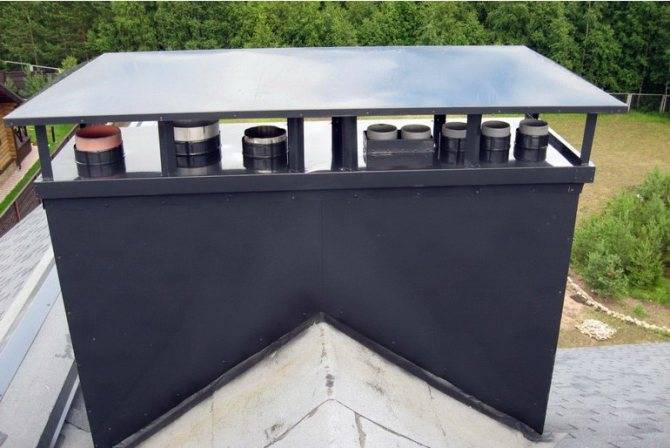

Слишком большой зонт, установленный на оголовке, может стать причиной бурых потёков на крыше. На его холодных поверхностях образовывался всю зиму конденсат. Площадь зонта необходимо уменьшить.
Такая же ситуация может сложиться с металлическим коробом на крыше, закрывающим сразу дымовые и вытяжные каналы. Поможет керамзит, насыпанный до краев каналов в данный кожух.
Широкий зазор между трубой и проходкой — в результате уложенный мелкий керамзит сыпется вниз.
Использование проходки без засыпки термоизоляционного материала. Практически защиты нет никакой.
Общие требования к хорошим дымоходам
Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.
Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.
Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.
Что собой представляет и для чего он нужен
Любой дымоход предназначается для вывода продуктов горения на улицу. Естественно, они проходят через него в горячем состоянии, поэтому в местах перекрытий (потолочных, чердачных, кровельных) горячая печная или каминная труба будет представлять собой пожароопасный объект.
Для противопожарной защиты предусматривают термоизоляцию дымоотвода, в частности путем так называемой разделки. Здесь как раз неоценимую роль играет сооружение короба вокруг дымовой трубы. Материал разделки укладывают в кожух, который изготавливается из негорючего материала и может быть разной высоты.
Второй его немаловажной функцией является декоративное украшение трубы, выступающей на крыше, тем более, если труба не вписывается в общий дизайн
Требования к обустройству дымоходов
Основными нормами монтажа дымохода является расстояние к деревянным конструкциям и других легковоспламеняющимся элементам. Итак, сведения представлены следующие:
- Расстояние к дереву должно быть не менее 15 см, если труба изготовлена из кирпича или бетона.
- Расстояние увеличивается до 25 см, если материал трубы керамика.
Важно! Обязательно нужно помнить, что не только деревянные конструкции, но и большинство отделочных материалов тоже легко загораются, поэтому расстояние к ним необходимо точно также учитывать
Кирпичный дымоход
Пользоваться популярностью для деревянных домов продолжают дымоотводы из огнеупорного кирпича. Важными правилами его кладки являются следующие:
- Сделать дымоход от пола к потолку, то есть внутри помещения нужно с использованием известнякового или цементно-известнякового раствора, кладка на крыше осуществляется с цементным раствором.
- Поверхность трубы внутри нельзя штукатурить.
- Класть дымоотвод нужно из красного полнотелого кирпича, шов которого не более 10 мм.
- При большом весе конструкции ее необходимо укрепить с помощью фундамента.
- Разрушение кирпичной кладки происходит за счет кислотного конденсата, в результате чего обломки попадают внутрь, тем самым обеспечивая уменьшение сечения канала.
Внутри кирпичных дымоотводов накапливается сажа из-за шероховатости поверхности.
Рекомендовано осуществлять такое мероприятие как гильзовка. Оно заключается в заливке пространства между кирпичом и трубой бетоном, чтобы устранить некоторые негативные моменты.
Керамические дымоходы
Дымоотводы изготовленные из керамики, набирают все большую популярность в деревянных домах. Связано это с такими преимуществами:
- Модульная система продается уже в готовой сборке.
- Керамика долговечна, жаропрочна и устойчива к кислотам.
- В отличие от кирпича здесь не скапливается сажа ввиду гладкой поверхности.
- При всем этом такие дымоотводы очень тяжелые и требуют прочного фундамента. Тем более расстояние от дымохода к деревянной стене необходимо не менее 25 см.
Металлические дымоходы
Не меньшей популярностью пользуются и дымоотводы из сэндвич-труб благодаря следующим преимуществам:
- Простота и легкость установки.
- Легкий вес конструкции, когда не нужен дополнительный фундамент.
- Благодаря гладкой поверхности нет оседания сажи, не нарушается непрерывная циркуляция тяги воздушного потока.
- При монтаже заполняется базальтовой ватой для теплоизоляции.
- Характеризуется долговечностью и безопасностью за счет использования внутри нержавейки.
- Междуэтажное перекрытие в этом случае решается за счет заводской разделки. Важным моментом является сочленение дымоходных труб, при котором они должны быть снаружи конструкции и не попадать в перекрытие.
Изготовление и установка короба своими руками
Если вы хотите сэкономить, можно сделать кожух самому. На подготовительном этапе определяют место его установки, снимают необходимые размеры, закупают материал, готовят инструмент.
Необходимые инструменты и материалы
- ножницы по металлу;
- заклёпочник;
- молоток;
- плоскогубцы.
Из материалов будут нужны:
Примерная цена материалов составит около 500 рублей.

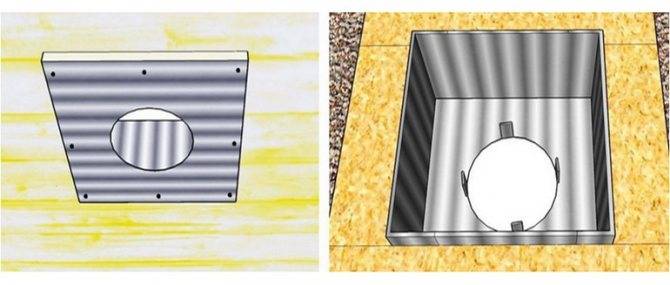

Чертежи и схемы
Короб для потолочной разделки:
Схема кожуха потолочно-проходного устройства:

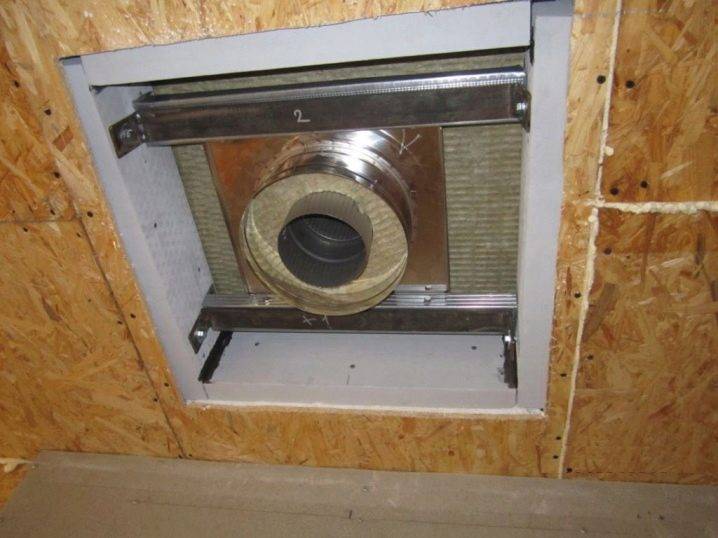

Монтаж короба в потолке:
Вывод дымовой трубы через потолочно-проходное устройство:
Схема установки разделки потолка:
Проход на крышу:
Расчет размеров
Размер короба определяется нормативами СНиП по размерам разделки в 500 мм при деревянных перекрытиях. Когда перекрытия защищены армированным слоем штукатурки в 25 мм, или железом с асбестовой прокладкой под ним толщиной не менее 8 мм, размер уменьшен до 380 мм.
На крыше от внешней поверхности трубы до границы сгораемых конструкций должно быть не менее 130 мм (13см).
Толщина разделки должна перекрывать толщину перекрытия (потолка) не менее, чем на 7 см.
Диаметр отверстия в коробке надо делать примерно на 0,5 мм больше наружного диаметра трубы, с тем, чтобы труба могла свободно войти в отверстие.
Стороны основания кожуха по периметру необходимо вырезать на 5 см больше, чем размер разделки, чтобы их можно было бы прикрепить к перекрытию.
Самодельный короб изготовляют из оцинкованных листов, отрезанных по размерам:
- в днище находят через прочерченные диагонали центр;
- пробивают гвоздиком дырку, вычерчивают окружность;
- через дырку ножницами вырезают отверстие под диаметр трубы.
Боковины делают из 4-х листов, скрепляют их заклепочником не менее, чем по 4 заклепки на один шов.
