Обрешетка под профлист — виды и особенности конструкции в зависимости от уклона
Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

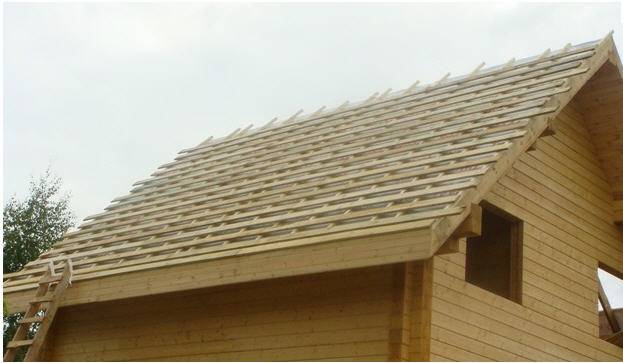

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.
Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.
В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.
| Марка профлиста | Уклон кровли, град. | Толщина профнастила, мм | Шаг обрешетки под профлист |
| НС-8 | Более 15° | 0,55 | Сплошная |
| НС-10 | до 15° | 0,55 | Сплошная |
| более 15° | 0,55 | 300 мм | |
| НС-20 | до 15° | 0,55… 0,7 | Сплошная |
| более 15° | 0,55… 0,7 | 500 мм | |
| С-21 | до 15° | 0,55… 0,7 | 300 мм |
| более 15° | 0,55… 0,7 | 650 мм | |
| НС-35 | до 15° | 0,55… 0,7 | 500 мм |
| более 15° | 0,55… 0,7 | 1000мм | |
| С-44 | до 15° | 0,55… 0,7 | 500 мм |
| более 15° | 0,55… 0,7 | 1000 мм | |
| Н-60 | не менее 8° | 0,7, 0,8, 0,9 | 3000 мм |
| Н-75 | не менее 8° | 0,7, 0,8, 0,9 | 4000 мм |
Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.
Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.
Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.
Что нужно знать выбирая материал
- Выбирать кровельный лист лучше по длине ската (от конька до карниза).
- Стоит помнить, что профилированный (рулонный) лист может иметь длину до 12 метров.
- Высота гофры обеспечивает прочность и представлена в маркировке (НС35 — имеет высоту волны 35мм, а НС44 — 44мм).
- Чем меньше угол наклона ската, тем большую нагрузку будет испытывать кровля, тем толще и прочнее должен быть лист.
- Для крепления листов понадобятся саморезы (4,8х35) с шайбой из неопреновой резины (для крепления конька — от 80мм) и заклёпки под цвет покрытия.
- В комплекте с профнастилом идут дополнительные конструкционные элементы: торцевая планка, конёк, ендова, ветровая планка, карнизная планка, парапет.
- Для устройства кровельного «пирога» понадобится утеплитель и гидроизолятор мембранного типа или рубероид; для мелкой заделки — мастика.
Требования к пиломатериалам
На что необходимо обратить внимание, выбирая доски для обрешетки под профилированные листы
- Влажность пиломатериалов не должна превышать 18%. Влажная древесина в процессе естественного усыхания начнет деформироваться. Это негативно скажется на кровельном покрытии.
- Предпочтение лучше отдать доскам с минимальным количеством сучков и других дефектов. Такие изъяны снижают несущую способность пиломатериала.
- Деревянные изделия покрываются антисептиками, антипиренами. Первые защитят от плесени, грибков, вторые повышают противопожарные свойства.
- Старайтесь выбирать доски и рейки ровные, без коробления. Это упростит монтаж без дополнительных операций, связанных с подгонкой.
Рекомендуем к просмотру видео:
Монтаж обрешетки
Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.
Обработка древесины
Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.
Далее собираются элементы каркаса
Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

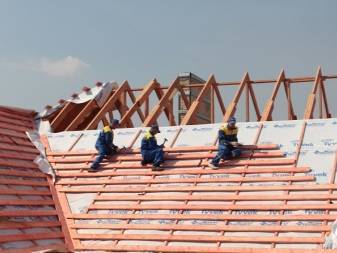

Укладка гидроизоляции
Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.
Крепление брусков
Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.
Гидроизоляция коньковой части
Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.
Крюки для монтажа водоотводящего желоба
Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.
Монтируется обрешетка
Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.
Использование бечевки
Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.
Стыки между брусками должны с каждым рядом смещаться
Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.
Бруски крепятся вдоль конька
Чем отличаются наслонная и висячая стропильные системы
Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.
При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.
Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части.
Монтажные работы
Контробрешетка монтируется сразу после укладки (на стропила) и фиксации слоя гидроизоляции
При выполнении работ необходимо обратить внимание на такие нюансы:
- Для кровель с углом наклона 30°рекомендуется применять брус сечением 25 мм. Как уже упоминалось, такая толщина является минимальной для вентилируемого зазора. При большем угле наклона, сечение рейки увеличивается и может достигать 30 или 40 мм.
- Фиксация контробрешетки и всей кровли осуществляется оцинкованными ершёными гвоздями. Использование гладких, стандартных не допускается из-за высоких нагрузок и вероятности их «вылезания» из древесины.
- При выполнении сборки контробрешетки для большой кровли может возникнуть необходимость возведения обрешетки чернового плана, предназначенной для свободного передвижения кровельщиков.
Монтаж кровли с контробрешеткой Источник remontkrovly.ru

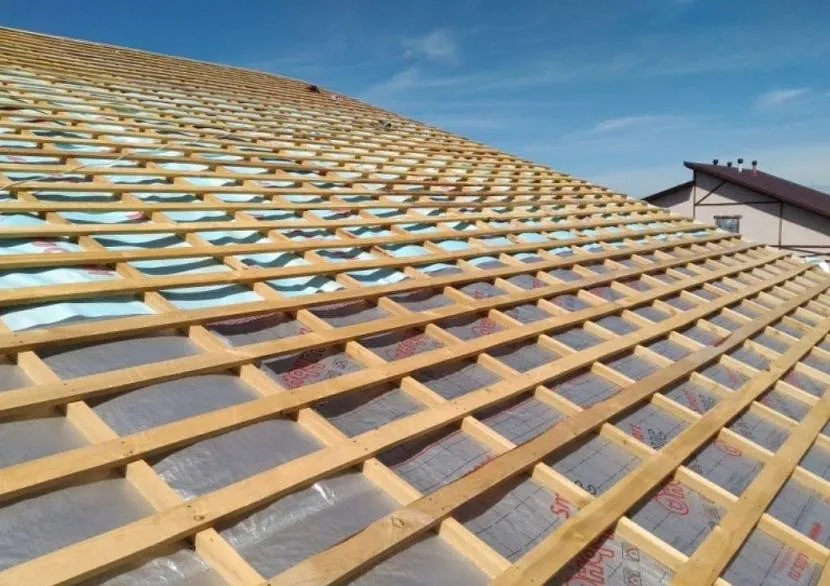

Пример обрешетки и контробрешетки кровли Источник brusovoj-dom.ru
Расчет ондулина на крышу: онлайн калькулятор
Как рассчитать ондулин на крышу? Прежде чем подсчитать количество материала, нужно вычислить полезную площадь листа, размер которой обусловлен величиной нахлестов при укладке. Боковой напуск может быть одно- или двухволновый. Параметры вертикального нахлеста могут составлять 15-30 см.
- При уклоне крыши до 10 градусов ондулин укладывается с напуском в две волны, а вертикальный нахлест должен быть не менее 30 см.
- Если уклон составляет от 10 до 15 градусов, укладка выполняется с применением одноволнового бокового нахлеста, вертикальный напуск при этом должен быть равен 20 см.
- В большинстве случаев угол уклона скатной крыши превышает 15 градусов. При обустройстве таких конструкций также используется одноволновый нахлест, а вертикальный напуск можно сократить до 15 см.
При размерах листа 0,95х2 м его площадь равна 1,9 м2. Для вычисления полезной площади нужно отнять от этого значения величину нахлеста. Таким образом, полезная площадь в зависимости от угла уклона крыши составит примерно 1,3 м2, 1,5 м2, 1,6 м2.
Уважаемые читатели, предлагаем вам воспользоваться онлайн калькулятором ондулина на крышу. Если вы не знаете, как рассчитать ондулин на крышу, то этот инструмент будет вам незаменимым помощником в этом деле.
Данный калькулятор не только рассчитает вам количество листов для кровли, но и рассчитает вам шаг обрешетки и стропил, учитывая не только наклон крыши, но и снеговые нагрузки вашего региона.
ВАЖНО!
Как пользоваться калькулятором:
Ниже представлены калькуляторы для других видов крыш:
- Расчет односкатной крыши,
- Расчет двускатной крыши,
- Расчет вальмовой крыши,
- Расчет мансардной крыши.
Поля калькулятора
Итак, как рассчитать количество листов ондулина на крышу? Воспользуемся специальным калькулятором:
Укажите кровельный материал:—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)кг/м2Введите параметры крыши (фото выше):Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123Рабочий участок бокового стропила (не обязательно) (см) Расчёт обрешётки:Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки (на фото ниже):Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVIIВысота до конька здания 5 мот 5 м до 10 мот 10 мТип местности Открытая местностьЗакрытая местностьГородские районы
Рассчитать
Как долго прослужит ондулин?
Дополнительные элементы для кровли из ондулина.
Поэтому это можно считать не недостатком, а особенностью эксплуатации. И если от промышленных выбросов защитить дом можно, только построив ее в отдалении от подобных объектов, то от нефтепродуктов обеспечить защиту довольно просто – при монтаже и эксплуатации надо избегать попадания на листы бензина, солярки и прочих веществ, в составе которых может быть нефть и ее продукты.
Преимуществ использования ондулина намного больше, не зря именно этот кровельный материал столь популярен с 1945 года! Здесь необходимо отметить:
Большой срок службы. Гарантия от производителя составляет от пятнадцати лет, но в реальности он намного больше. При правильном монтаже материал может прослужить и двадцать, и двадцать пять лет, не требуя замены либо ремонта. Устойчивость к резким перепадам температур
Это очень важное преимущество, так как летом и зимой кровля выдерживает довольно сильные температурные изменения и не все материалы могут адекватно с ними справиться. Ондулину не страшны мороз либо сильная жара, материал не плавится, не покрывается трещинами
Способность выдерживать сильные нагрузки
Такое свойство сильно зависит от того, насколько грамотно выполнена обрешетка, так как она позволяет правильно распределить нагрузки, например, от снега. Пожаробезопасность. Это условие обеспечивается при укладке на негорючее основание, так как сам материал воспламеняется уже при температуре 230 – 300 градусов. Однако ондулин плохо поддерживает горение, и попавшие на него горящие листья вряд ли причинят кровле хоть какой-нибудь вред. Монтаж ондулина отличается крайней простотой, но долговечность эксплуатации напрямую зависит от того, насколько четко он выполнен. Лучше всего, если такие работы будут проводить специалисты, предоставляющие гарантии на все виды выполненных кровельных работ. В таком случае крыша простоит долгие годы, не требуя ремонтных работ.
Как мы уже неоднократно отмечали, сроки службы ондулинового кровельного покрытия очень велики. А это, вместе с небольшой стоимостью материала и отличными эксплуатационными характеристиками, довольно сильно отличает ондулин от прочих кровельных покрытий.
Способствует качеству, привлекательности и гарантии долговечности и то, что сегодня производство фирменного ондулина принадлежит только одной компании, которая имеет заводы в нескольких странах, т.е., приобретая такое покрытие, можно быть уверенным, что служить оно будет долго и надежно. Технология изготовления соблюдается строго, некоторые компании сегодня предлагают покрытие, которое часто также называют ондулином, но тут надо быть внимательнее и не приобретать более дешевый, но гораздо менее качественный материал, так как это только станет причиной частых ремонтов в доме.
Как сделать?
Четко рассчитать правильный монтаж шиферной обрешетки можно только с учетом нахлеста. Число рядов определяют, деля масштаб ската на монтажный шаг и добавляя единицу. Если получена в итоге дробь, а не целое число, нужно округление в большую сторону. В случае с низким скатом шаг принимают равным не 75 см, как обычно, а 45 см. На односкатной и двускатной деревянной крыше рассчитать потребность в шифере несложно, надо только не забыть еще оставить резерв в 10%, чтобы точно покрыть участок у дымохода и компенсировать отходы.
Однако если кровля имеет сложную форму, надо обращаться к профессионалу. Попытка сэкономить на его услугах в таком случае только создаст дополнительные проблемы. При монтаже своими руками на край свеса набивают пару брусов. Иногда используют один брус увеличенной вдвое ширины.
Стыковать брус надо так, чтобы граница приходилась на среднюю ось контробрешетки
Не так уж важно, делается ли обрешетка под плоский или волнистый материал, в сплошном или разрывном виде. Избыток бруса, выходящий за границу свеса, поначалу оставляют в любом случае. Подготовив всю конструкцию, можно точно и грамотно ее подкорректировать
Поперечные блоки нужно зажимать парой гвоздей во всех точках контакта с ногами стропил. Метизы вколачивают под малым углом, добиваясь касания шляпками дерева (но не углубления в него!)
Подготовив всю конструкцию, можно точно и грамотно ее подкорректировать. Поперечные блоки нужно зажимать парой гвоздей во всех точках контакта с ногами стропил. Метизы вколачивают под малым углом, добиваясь касания шляпками дерева (но не углубления в него!).
Около дымоходов обрешетку набивают с отступом 13-14 см. Этого обычно достаточно, чтобы добиться хорошей защищенности. Вдоль конька наколачивают пару обрешетин. Промежуток между ними составляет 12 см. Нижний блок позволяет крепить не только сам шифер, но и части конька.
О том, как сделать деревянную обрешетку на крышу своими руками, вы можете узнать из видео ниже.
Обрешётка крыши под профнастил
Обрешётка — основа крепления профилированного листа. Ещё до её выполнения, на стропильную основу можно натянуть с провисанием (20мм) пароизоляционную плёнку, начиная от карниза — внахлёст (10-15см), закрепить её гвоздями на стропилах и скотчем между собой. Это убережёт от возникновения конденсата при контрасте температур. Второй слой герметика, для полной надёжности, можно уложить уже на контробрешётку по стропилам, что создаст вентилирующий зазор.
Обрешётка из дерева, обработанного антисептиком, как и сами стропила, укладывается в продольном направлении. Основная нижняя доска, вдоль карниза, берётся большей толщины. Материал и шаг обрешётки будет зависеть от вида крыши, величины профиля листов, угла её наклона и расчётных нагрузок:
- для односкатной крыши с углом наклона меньше 15 градусов применяют деревянные бруски 5х5 с шагом в 25см; если угол больше — сплошная обрешётка из доски или толстой фанеры;
- для двускатной крыши — брус конробрешётки и обрешётки от 40 до 50мм в сечении с шагом от 50см; для более крутого ската шаг может быть увеличен до 100см.
Вокруг печных труб, мансардных окон и оконных люков делается дополнительная обрешётка на высоту профиля настила.
Почему выбирают профнастил
Материал пользуется большим спросом потому, благодаря своим отменным свойствам. Он достаточно прочен, но в тоже время имеет небольшой вес. Согласно СНиПам и ГОСТу гребень волны у профнастила, которым накрывают крышу, не должен быть менее 3,5 см. Данный материал имеет два слоя защитного покрытия. Благодаря этому оно не подвержено влиянию внешней среды. А современное полимерное покрытие не выгорает на солнце и сохраняет свой привлекательный вид еще долгое время.
Немаловажным фактором при выборе профнастила является его финансовая выгода. Стоимость этого материала ниже, чем многие другие покрытия, а срок эксплуатации значительно выше. Огромным плюсом следует считать легкость монтажа профлиста на кровлю. На то, какое основание кровли выбрать, влияет сам материал перекрытия, особенности погоды в регионе, угол наклона крыши, материал самой обрешетки.
Выбор шага обрешетки в зависимости от кровельного материала
Каждый вид материала, используемый для кровли зданий, должен монтироваться на обрешетку с определенным индивидуальным шагом.
Данную величину чаще нужно определять самостоятельно в зависимости от габаритов листов материала, придерживаясь при этом строгих правил строительства. Можно выделить следующие закономерности для разных видов кровли:
- мягкие рулонные материалы – нужно использовать сплошную обрешетку с минимальным шагом между ее элементами до 10 миллиметров;
- шифер – необходимо индивидуально подбирать шаг в зависимости от толщины листов – от 50 до 75 сантиметров;
- металлочерепица – следует учитывать указания производителя материала, но в целом можно обозначить, что общий шаг находится в пределах от 300 до 400 миллиметров, а расстояние между двумя последними планками должно быть в два раза меньшим;
- черепица (керамическая, полимерная и песчаная) – нужно руководствоваться указаниями производителя, учитывая угол наклона крови; чаще всего доски укладываются с интервалом от 320 до 380 миллиметров;
- фальцевая кровля – наиболее распространенный шаг обрешетки составляет 200 миллиметров, хотя бывают и другие.
Достоинства
Раньше в частном домостроении наиболее распространённым материалом, из которого чаще всего изготавливалась обрешетка, считалась древесина. Этот легкий, недорогой и повсеместно распространённый материал отлично справлялся с возложенными на него функции. Однако, в последнее время его стали заменять более дорогим металлопрофилем. Металлическая обрешетка, в отличии от деревянной, обладает следующими преимуществами:
- Большая несущая способность при относительно легком весе. Эта особенность конструкции гарантирует, что сделанный из маловесного металлического профиля настил не увеличить вес кровельного пирога и нагрузку на несущие стены или фундамент.
- Возможность перекрытия кровель большого размера. Благодаря тому, что металлический профиль имеет большую длину, а также легко соединяется с помощью сварки, он подходит для монтажа крыш производственных сооружений.
- Высокая устойчивость к коррозии. Сталь, из которой изготавливается металлические профили для сборки стропильного каркаса, не подвергается коррозии при контакте с водой, поэтому служит обрешетка из этого материала намного дольше деревянной.
- Негорючесть. Обрешётка из металла выдерживает высокие температуры без деформаций, не горит, а также не поддерживает горение, поэтому считается более безопасным материалом для изготовления обрешетки по сравнению с натуральной древесиной.
Обрешетка из металлопрофиля под профнастил
Типы крыш и варианты обрешетки
Укладка профилированного листа может быть произведена на такие типы крыш, как односкатные, двухскатные, четырехскатные, полувальмовые двускатные/четырехскатные, а также мансардные и многощипцовые.
Угол ската крыши не должен превышать 45 градусов, в противном случае материал «съезжает» со временем (для односкатной крыши рекомендуется не более 35 градусов).
Угол ската и тип крыши напрямую влияет на выбор типа обрешетки. При выборе вида крыши учитывайте климат региона проживания и материал, который будет использован как кровля.
По параметрам крыши рассчитывается необходимое количество листов, времени, сил и финансовых затрат на монтаж.
В зависимости от типа обрешетки подбираются необходимые для монтажа материалы.
Существует всего три варианта обрешетки для крыши:
- конструкция с обычным шагом в 15 — 40 см. Это самый популярный вариант. В этом случае может быть выполнена металлическая обрешетка под профнастил;
- сплошная. В этом варианте промежуток между брусьями и досками должен быть не более 10 мм, чтобы не столкнуться в дальнейшем с нежелательной деформацией досок при разбухании из-за перепада влажности и температур. При закладке такой конструкции используются доски, которые необходимо обработать перед монтажом антисептиками от плесени и паразитов. Для профнастила этот тип обрешетки используется редко;
- разреженная конструкция. Шаг обрешетки под профнастил составляет от 50 см и более. Подходит только для прочных листов.
Критерии выбора материала для обрешетки зависят от характеристик профилированного листа, крыши и здания.
Например, для крупных площадей с разреженной конструкцией лучше сделать металлическую обрешетку, а для конструкций с обычным или сплошным шагом можно выбрать прочное дерево.
Для частных домов чаще используются обрешетки из дерева. До начала работ обязательно проведите обработку древесины антисептиками.
Чтобы понять, как правильно сделать обрешетку проведите замеры крыши.
Крепление профнастила на обрешетку
Удобно, когда длина кровельного листа соответствует длине ската крыши.
Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.
Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

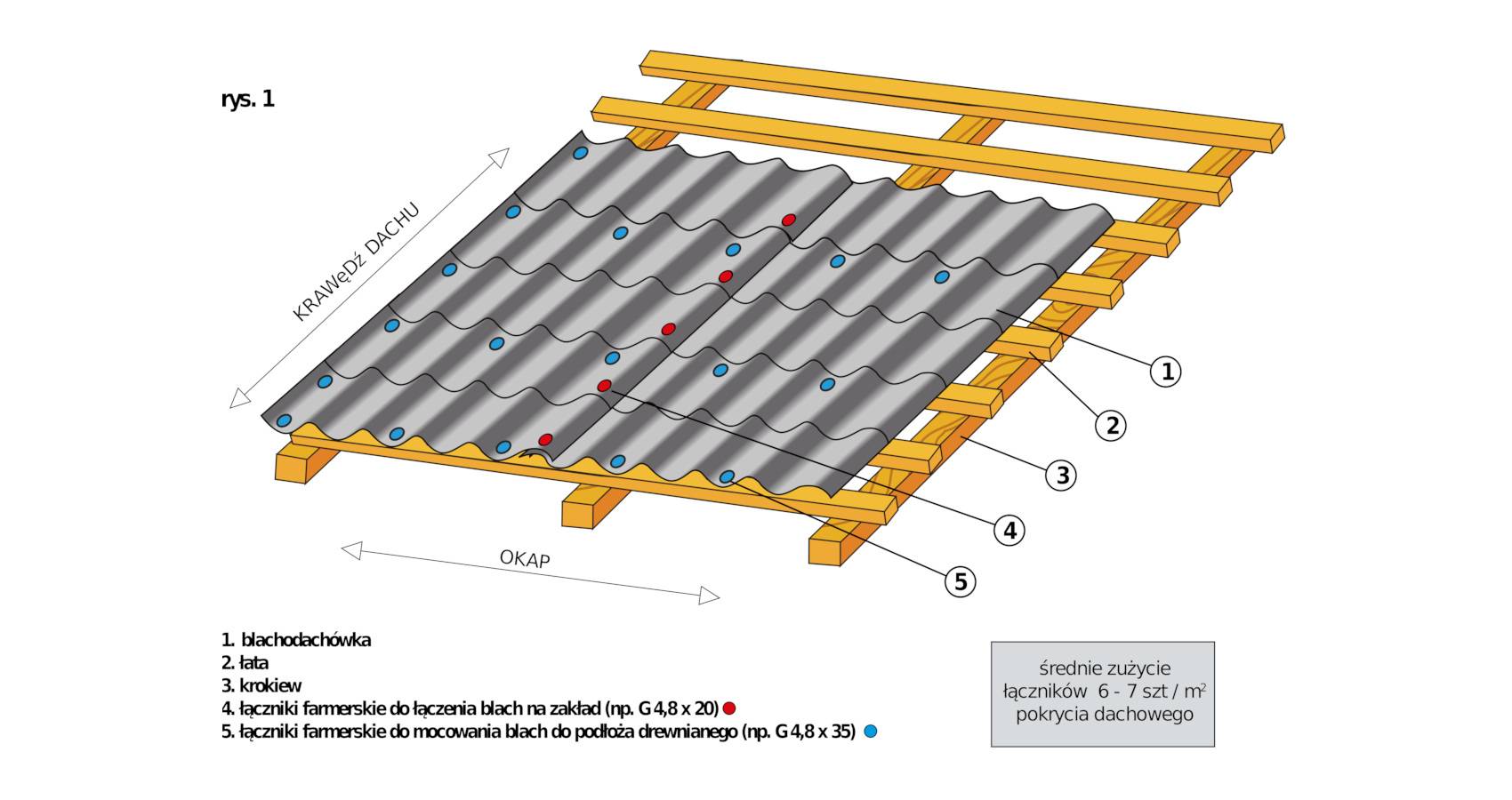

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.
Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов. Если лист нужно подрезать, срез располагается у конька
В сторону карниза поворачивают срез, выполненный на заводе
Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.
Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.
Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.
Устройство крыши из профнастила, обрешетка, монтаж
Долговечность стального листа холодного проката, дополнительная прочность волнистой или ребристой поверхности, низкий удельный вес — неполный перечень достоинств этого материала .
Качественная сертифицированная продукция всегда идёт в продажу с инструкцией по монтажу кровли из профнастила, что упрощает сам процесс устройства крыши даже для непрофессионалов. Выбрав профнастил марки НС35 или НС44, и, заручившись поддержкой 2-4 человек, можно уверенно приступать к монтажу двускатной крыши частного дома. С односкатной (для гаража, сарая, бани, кладовой, навеса) — всё обстоит ещё проще.
Этапы монтажа обрешетки под профнастил
1. Расчет потребности пиломатериала
Для того, чтобы правильно рассчитать количество бруса. надо обмерить длину и ширину ската (в метрах). Поделив эти величины на шаг обрешетки, вы получите необходимый метраж пиломатериала. Не забудьте учесть дополнительные метры для устройства дополнительной обрешетки под конструктивные элементы: конек, крепление профнастила в местах примыкания кровли к слуховым окнам, вентиляционным и дымовым трубам и т.д.
2. Заготовительные работы, закупка и подбор доски
Выбирайте доску просушенную, без следов коробления. Лучшие породы дерева для обрешетки по соотношению цена — качество – хвойные (ель, сосна).
3. Обработка дерева антисептиком и антипиреном
Поскольку обрешетка эксплуатируется в условиях повышенной влажности, то существует угроза поражения деревянных элементов различными микроорганизмами и грибком. Чтобы исключить такую возможность, все деревянные конструкции обрабатываются антисептическими составами.
Кроме этого правила пожарной безопасности требуют обрабатывать древесину антипиренами: такая обработка будет препятствовать распространению огня.
В настоящее время существуют составы, объединяющие в себе свойства этих двух составов. Такой вариант обработки предпочтительнее: вы экономите силы и время.
Обрешетку можно обрабатывать после монтажа. Но удобнее все же провести обработку до сборки конструкции: в этом случае у вас будет гарантия, что ни один участок деревянных конструкций не остался без пропитки.
4. Монтаж и устройство конструкции
Обрешетка монтируется поверх паро-влагозащитной изоляции:
- разметьте местоположение брусьев и укрепите верхние (возле конька) и нижние поперечные элементы:
- если вы крепите брусья к дереву – воспользуйтесь строительными гвоздями;
- если основание под обрешетку бетонное или цементное – крепите дюбелями ;
- при наличии в местах крепления металлических деталей используйте саморезы.
Основная доска обрешетки, которую вы крепите внизу параллельно карнизу, имеет толщину больше, чем остальные элементы. Толщина ее зависит от высоты профиля и длины крепежа, которым крепится внешняя сторона кровельного материала. По торцам крыши устанавливаются ветровые доски, поверхность которых должна находиться выше остальных элементов обрешетки на высоту профиля.
Остальные детали обрешетки устанавливаются снизу вверх. Для контроля параллельности брусьев натягивайте предварительно веревку, используя деревянный шаблон.
Минимальный уклон крыш с кровлей из профнастила
Конструкция скатной крыши, сечение элементов ее стропильной системы, а также способ монтажа кровельного покрытия
Сбор плоской крыши
Зачастую кровля промышленных зданий покрыта листами профнастила повышенной прочности, которые имеют немалый вес. Для обрешетки в таких случаях применяют профилированные металлические трубы.
- Укладку направляющих производят строго по горизонтальному уровню на опоры.
- Элементы соединяют с помощью дуговой сварки.
- Места стыков следует обработать специальной антикоррозийной эмалью или грунтовкой, чтобы предотвратить окисление металла на данных участках.
- Шаг обрешетки под профнастил в данном случае не должен превышать 1000 мм, поскольку необходима надежная основа.
- Крепление полотен производят посредством саморезов.
