Самостоятельно изготовление
Принцип работы обратного клапана предельно прост, поэтому его изготовление возможно в домашних условиях. Наиболее простым решением будет мембранный механизм, установленный на решетке вентиляционной отдушины. Для этого потребуется:
- готовая решетка или кусок пластика, из которого она будет вырезана;
- небольшой лист полимерной пленки;
- крепежные детали;
- герметик.
Пример готовой конструкции
Решетка станет основой устройства. На ней будут закреплены лепестки, управляемые воздушным потоком. Собранная конструкция будет выглядеть как показано на рисунку справа.
Вначале необходимо замерить размеры отдушины и вырезать заготовку для решетки таким образом, чтобы она с каждой стороны была примерно на два сантиметра больше отверстия отдушины.
По центру заготовки вырезаются отверстия таким образом, чтобы получилась решетка. Отверстия можно выпилить напильником или лобзиком, предварительно сделав несколько сверлений с помощью дрели.

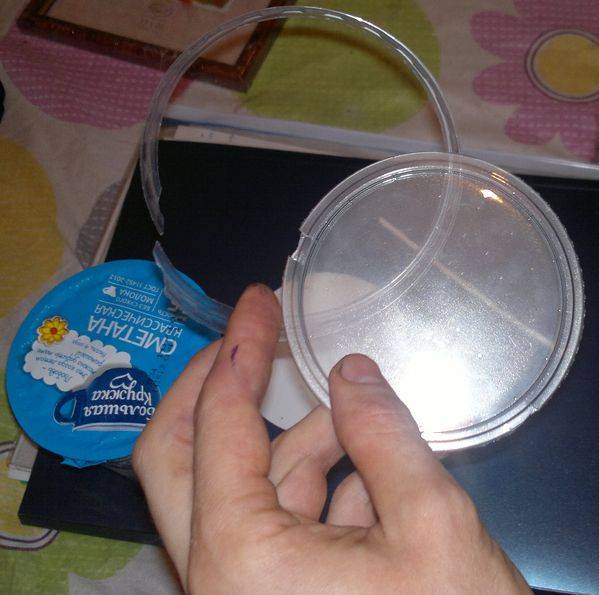

Лепестки удобно будет изготовить из плотного полиэтилена толщиной примерно 0,5 миллиметра. Прикрепить их на основание нужно без зазора. Закрепить их хорошо удастся при помощи скотча или герметика. По углам решетки сверлятся отверстия для крепления к стене. Края решетки-основания промазываются герметиком. После того, как он подсохнет, вся конструкция устанавливается в отдушину.
Монтаж такого самодельного клапана можно произвести с помощью различных типов крепежных деталей. Это зависит от материала стены. Работать это устройство может как при естественном вентилировании, так и с принудительной циркуляцией воздуха от вытяжного вентилятора.
Лепестки должны находиться со стороны вентиляционного канала таким образом, движение воздуха происходило из помещения в систему. Иначе воздушный поток прекратится полностью или поменяет свое направление.
Нужно помнить, что если вентилятор будет работать длительное время, внутри помещения может создаться пониженной давление, что приведет к подсосу воздуха через неплотности во входной двери. Поэтому нельзя забывать о притоке свежего воздуха (особенно если квартирные окна металлопластиковые) при постоянно включенном вытяжном устройстве.
Смотрите видео как происходит процесс изготовления клапана:
Причины возникновения обратной тяги
Иногда проветрить помещение невозможно из-за возврата воздуха из вентиляционного канала с примесью всевозможных запахов. Это случается при нарушении баланса объема приходящего и выходящего воздуха по причине засорения или сужения общего канала вентиляции. А еще из-за установки вентиляторов большой мощности в других квартирах, вытяжной воздух не успевает выводиться наружу и возвращается из других помещений. Чаще этому подвергаются верхние этажи. Так как каналы кухни и ванной комнаты соединены, то установленный в вашей же квартире вентилятор в ванной комнате спровоцирует обратную тягу в сторону кухни.
Проблема обратной тяги
В домах старых построек проектировались шахты, предназначенные на меньшую пропускную способность воздушного потока и не справляются с большими объемами от современных мощных вытяжек. Организовать приемлемый для помещения воздухообмен помогает обратный клапан на вентиляцию. Он помогает изменять количество выводимого воздуха и пропускать его только однонаправленно, преграждая движению обратно. Благодаря ему в жилье не попадают всевозможные запахи из смежных квартир, а с улицы не летят пыль, пух и насекомые.

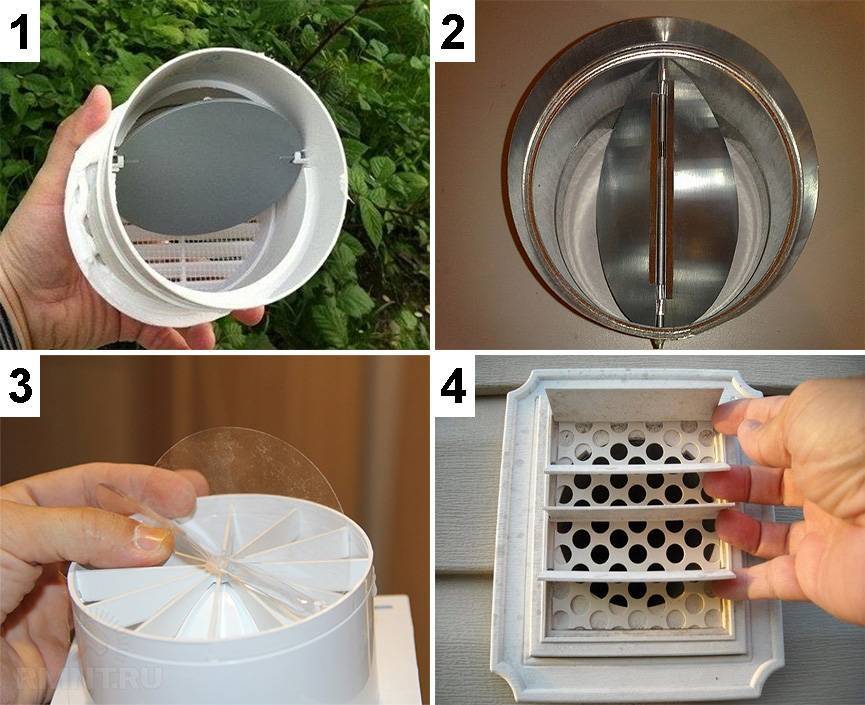

Разновидности вентиляционных изделий
Для корректной работы устройства при приобретении клапана необходимо научиться разбираться в его характеристиках. Встраиваемые конструкции различаются не только по размерам и применяемому при изготовлении материалу, но и по конструктивному исполнению:
№ п/п
Наименование
Описание и характеристика
Примечание
Фото
1
Мембрана
Заслонка представляет собой гибкий и очень тонкий материал. Под воздействие воздуха мембрана отклоняется, при обратном воздействии плотно прилипает к решетке. Изготавливают из пластика повышенной эластичности
Подходит для вентиляции с малым воздушным напором
При приобретении устройства с мембраной важно изучить мощность воздушного напора в воздуховоде. Если тяга сильная, мембрану укрепляют дополнительными ребрами
2
Бабочка
По виду похож на бабочку
Клапан разделен осью, на него закреплены «крылья». Не рекомендовано устанавливать на воздуховоды, выходящие на улицу (в частном доме) – в морозы заледеневает и перестает работать
Конструкция снабжена пружиной, она вернет «крылья» в изначальное положение и при вертикальной, и при горизонтальной установке
При монтаже важно обратить внимание на мягкость пружины – она должна легко управляться воздушным потоком
3
Решетка
Имеет внешний вид и принцип действия жалюзи, они закрывают вентиляционный люк. Подходит для применения в частных домах, не заледеневает, служит препятствием для насекомых и грызунов
Есть возможность закрывать жалюзи механически в принудительном порядке для сохранения тепла в помещении
4
Лепестки
Похож на «бабочку», но имеет фиксированную жесткую, не преломляющуюся форму заслонки
Поворотный механизм при воздушном напоре заслонка поворачивается на 90°, при отсутствии воздуха возвращается в исходное состояние
Дополнительно обратновозвратные клапаны классифицируют по следующим типам:
- С ручным открыванием. С помощью имеющегося рычага заслонку открывают/закрывают вручную. Минусы – плохая герметичность, требуется постоянное вмешательство человека.
- Работающие от электропривода. Открываются при включении вытяжки (вентилятора). Минус – не используется при естественном воздухоотводе, только в принудительном порядке.
- Механические. Работают от естественного движения воздушного потока. Возможна установка и в природную вентиляцию, и в совокупности с вентилятором, и на вытяжку.
Клапан обратного типа и его классификация
Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:
- исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
- исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
- в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
- по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
- исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
- по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.
Где используются клапаны обратного типа
В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.
Нюансы обслуживания
Чтобы обустроить готовую вентиляцию, используют воздуховоды со стандартными габаритами прямоугольной или круглой формы. Для них предусматриваются готовые модели, в которых имеется обратный клапан. Зафиксировать его можно на любом участке. Монтаж в этом случае будет аналогичным процессу установки любого другого компонента вентиляционной системы. При этом клапан ставится в фасонном элементе, роль которого выполняет соединитель прямых каналов.
Если естественная и принудительная вентиляция работают попеременно, можно поставить обратный клапа, в соответствии с двумя типовыми решениями. Варианты, которые делают это возможным:
- Тройник устанавливается около решётки вентиляции, при этом клапан фиксируется на отводке для естественной вентиляции.
- Покупается решетка с особой конструкцией, содержащей сразу два отверстия. Они подходят под любые варианты вентиляции.
- Чтобы смонтировать такую решетку, используются жидкие гвозди или обыкновенные саморезы. Второй вариант лучше, потому что он сделает более лёгким процесс ремонта, очистки и изменения конфигурации, если она потребуется. Для этого достаточно будет снять решетку. Если этот элемент установлен внутри помещения, требуется основательное уплотнение областей соединения стен и решётки.
В числе потенциальных проблем, связанных с решетками, установленными снаружи и имеющими жалюзи, является объединение. Способствует этому влага, содержащаяся в воздухе, выходящем из ванной или кухни. При отрицательных температурах она замерзает и тут же превращается в лёд. Какие проблемы это создает:
- Створки прилегают к отверстиям вентиляции недостаточно плотно. В результате обратно в помещение поступает меньший объем воздуха, даже если сравнивать с абсолютным отсутствием какой-либо защиты.
- Диаметр отверстия уменьшается в значительной степени. Соответственно, страдает и пропускная способность конструкции. Уменьшается воздухообмен. Кухонные вытяжки и вентиляторы испытывают увеличенные нагрузки.
Механический способ для этого подходит лучше всего, но при этом есть вероятность повреждения стороны корпуса, особенно если они сделаны из хрупкого пластика. Лучше, если указанный элемент будет жестким. С этим требованием хорошо справятся металлические элементы.
Неисправности, которые могут возникнуть
Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.
- Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
- Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
- Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
- Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.
Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.
Обратный клапан для вентиляции своими руками
Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип
Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»
В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».
Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.
А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.
Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.
Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.
Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:
- этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
- создание рабочей модели из бумаги, проведение испытаний, если это возможно;
- перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
- сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.
Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.
Процесс изготовления обратного клапана своими руками
Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.
При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан
При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.
Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.
Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.
В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.
Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.
Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.
В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.
При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.
Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.
Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.
При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.
Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.
Применение
Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.
Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.
Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.
На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.
Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.
Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.
При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.
Вентиляция естественного типа
Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.
Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.
Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.
Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.
Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.
Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.
Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).
Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.
Принудительная вентиляция
Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.
Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.
Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.
Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.
Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.
Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.
Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».
Виды обратных клапанов
Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.
Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:
- по материалу изготовления;
- по форме;
- по способу функционирования;
- по месту установки;
- по способности пропускать определенное количество воздуха.
По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.
Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.
По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.
Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.
Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.
Конструктивные отличия
Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.
Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

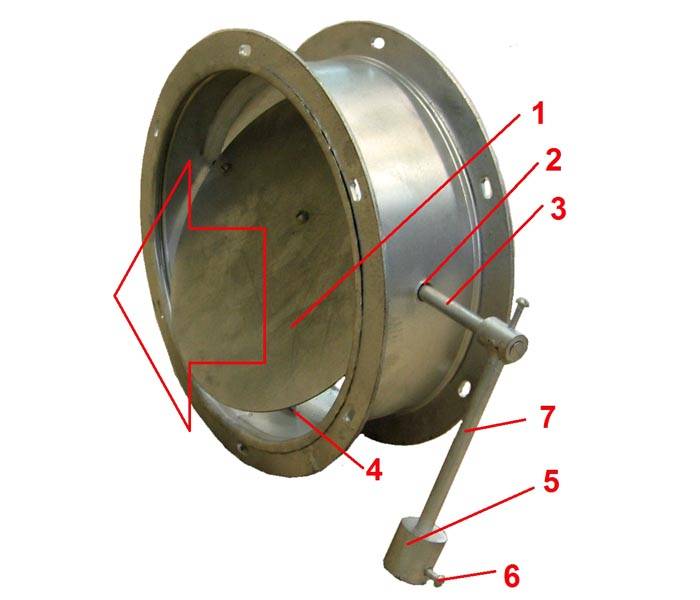

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.
Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.
Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.
Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.
Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.
