Как сделать монтаж распашных ворот своими руками? Обзор Привода и автоматика – Инструкция

Советы по отделке

После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

Засовы для распашных ворот

Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:

1. Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
2. Привариваем их к верхней и нижней планке каркаса ворот.
3. Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
4. Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.

5. В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.

Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

1. Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
2. Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.

3. На специальные монтажные уши крепим навесной замок.

Видео: как сделать ворота с электроприводом

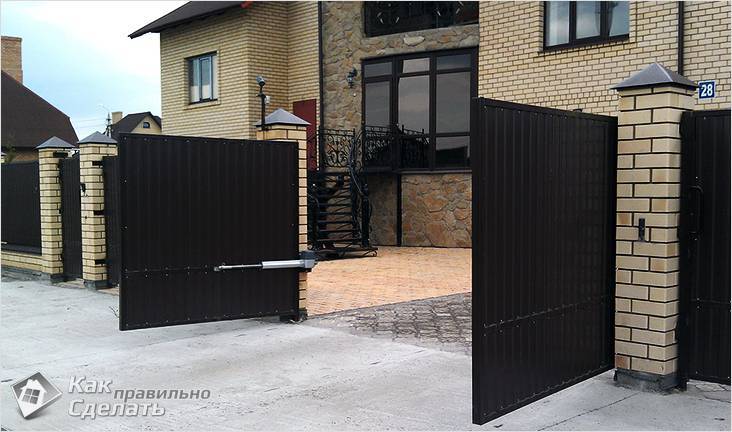

Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

Характеристика автоматики

Установить привод своими руками непросто. Этот процесс требует четкости действий, точности и требуемой квалификации.

Существует несколько особенностей при установке привода:

1. Нужно учитывать створки относительно высоты столбов.
2. Если автоматика будет без использования концевых выключателей, применяют створочные упоры.

Если не учитывать эти нюансы, электродвигатель может выйти из строя, и конструкция перестанет нормально функционировать.

Кроме того, автоматика содержит в себе множество электрических приводов. Поэтому, чтобы поставить качественно и правильно ворота, нужно разбираться в этом и иметь хоть небольшой опыт.

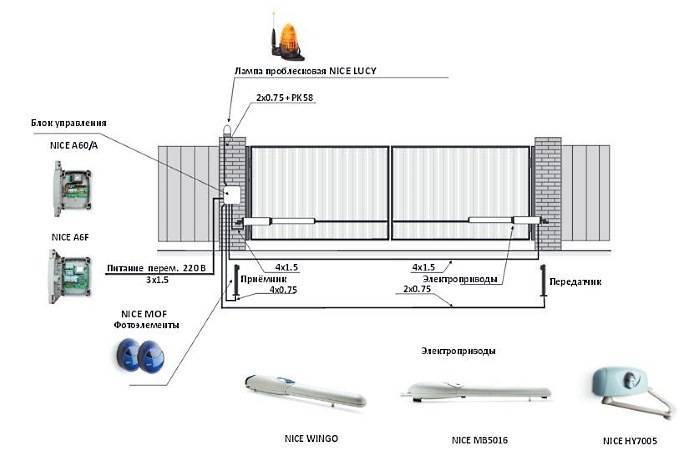

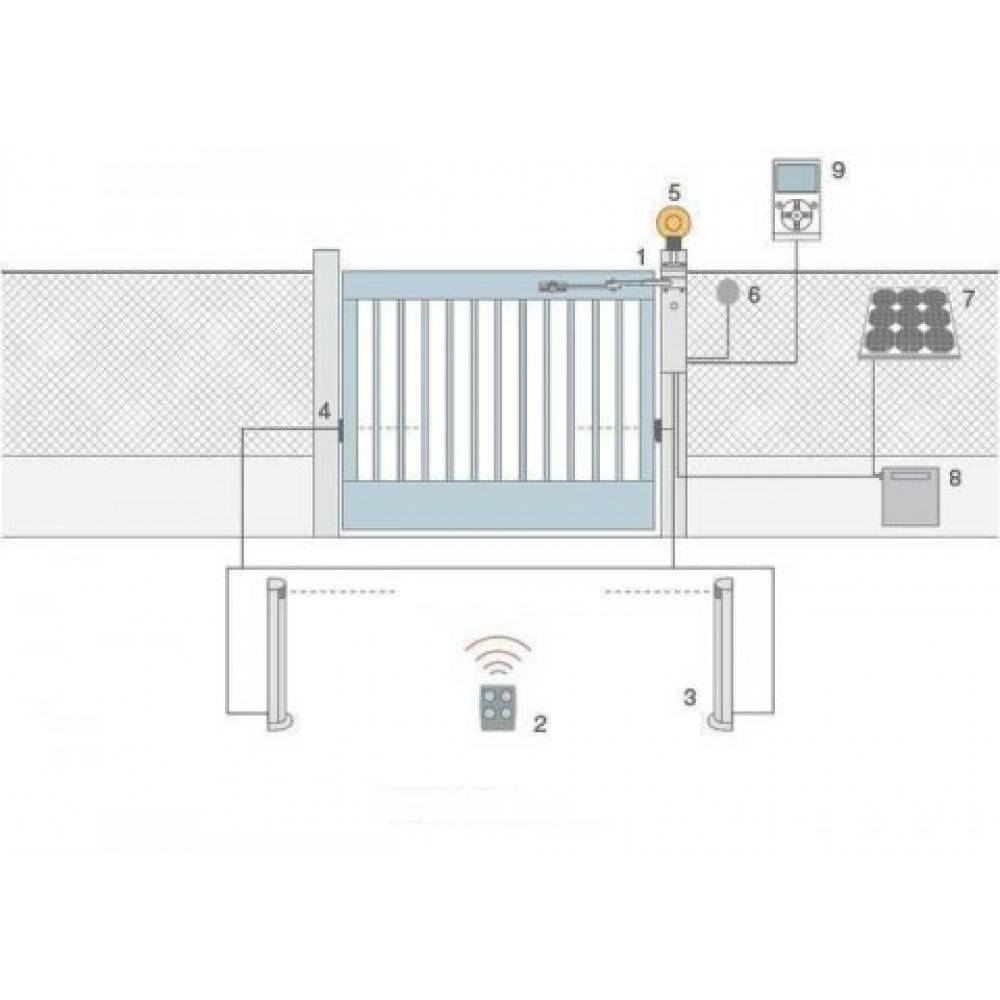

В комплект автоматики входит:

1. блок управления 1 шт;
2. приводы -2 шт;
3. фотоэлементы 1 к-т;
4. маячок 1 шт;
5. пульт.

К преимуществам этого вида механизма можно отнести прочность и длительный срок эксплуатации. Механизм простой в эксплуатации, скорость открытия ворот составляет до 15 секунд. К недостаткам можно отнести то, что если будет малейшая преграда по ходу движения створок, привод может дать сбой и створки заклинит. Обязательно следите, чтобы отсутствовали преграды перед проемом. Это позволит вашим распашным воротам долго функционировать и не выходить из строя.

Для того чтобы сбои в работе конструкции отсутствовали, проводите профилактику. Смазывайте самостоятельно смазкой все части, которые этого требуют. Если автоматика сломалась, не прикладывайте физические усилия для открытия ворот – это категорически запрещено. Если же все-таки она дала сбой, вызовите мастера.

Отличия распашных ворот от откатных

Когда планируется установка металлических ворот, часто идет выбор между распашной и откатной конструкцией как наиболее распространенными и простыми в монтаже. Второй вариант отличается тем, что состоит не из пары створок, а из цельного полотна, которое движется вдоль ограждения в правую или левую сторону. Монтируется оно с внутренней стороны двора. Ворота устроены так, что полотно при движении не соприкасается с почвой. Длинное отверстие на балке препятствует задержке влаги и снеговых масс.

Если распашная конструкция обычно в той или иной степени сужает проем, то использование откатной не дает такого эффекта. Домовладельцу не обязательно регулярно убирать снег зимой. Но монтировать откатные ворота сложнее.

Настройка процессов автоматизации управления воротами

Перед началом эксплуатации все элементы ворот необходимо настроить

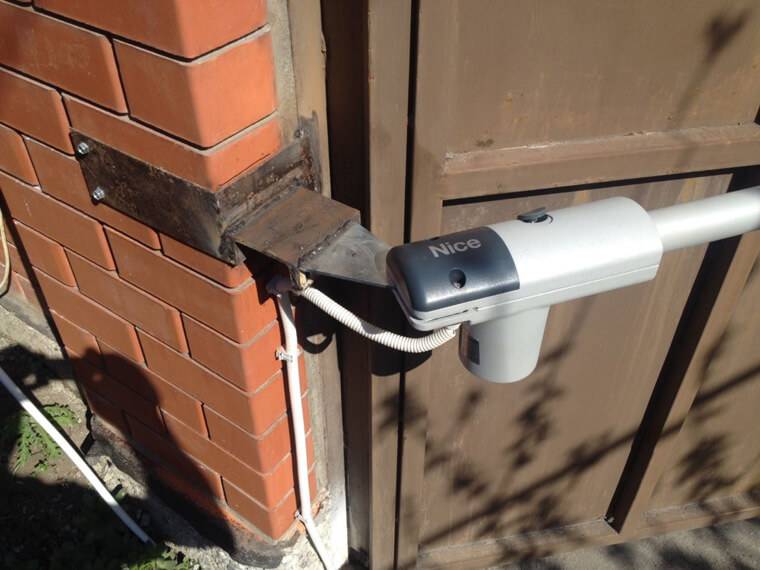

Для прикрепления привода к опорам и полотнам используются кронштейны в виде буквы П. Они обеспечивают нужную степень подвижности системы. Для оси вращения подойдут каленые болтовые детали сечением 0,8-1 см. Не стоит ради экономии пользоваться оцинкованными крепежами китайского производства. В силу недостаточной твердости они быстрее изнашиваются, из-за чего система потеряет в надежности. Блок управления устанавливается вводами кабелей вниз, чтобы предотвратить попадание влаги.

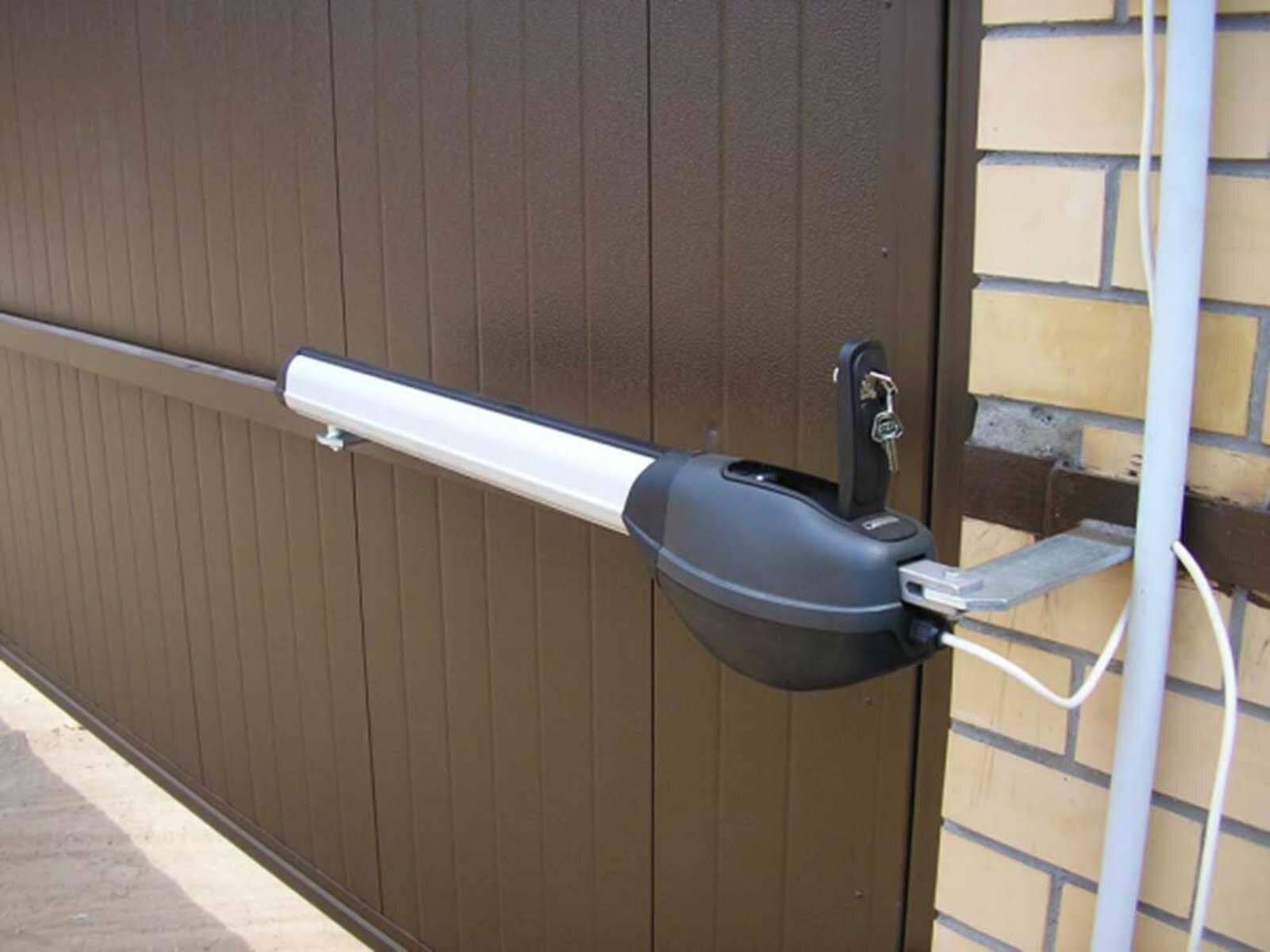

Рычаг и электромотор монтируются в верхней части створок. Блок сначала крепится к столбовым опорам, а затем уже к частям полотна. Когда механизм будет установлен, ворота тестируют ручным открыванием и производят настройку концевых выключателей. Чтобы двигатель не сломался, система должна быть снабжена механизмом, выключающим сеть при нарастании тока

Важно также установить индикаторную лампочку, показывающую подачу напряжения. У смонтированной системы тестируются плавность открытия и закрытия

Мотор и редуктор нужно снабдить чехлами, защищающими от попадания воды.

Из металла

Изделия для частного дома, основу которых составляют металлические элементы, изготавливаются с помощью сварочного аппарата. Потребуется следующий инструмент:

• болгарка;
• электроды, работать со сварочным аппаратом;
• рулетка;
• строительный уровень;
• отвес;
• лопата или садовый бур;
• мастерок;
• краскопульт или кисть для окрашивания конструкции;
• молоток;
• дрель.

Крепить обшивку нужно клепателям для заклепок. Изготовление входной группы предполагает необходимость применения материалов:

1. Споры. Они представляют собой металлические трубы круглого или квадратного сечения. Размер определяют, руководствуясь весом всей конструкции, а также ветровой нагрузкой. К стальным воротам, подходят опоры 80 на 80 на 4 мм или 100 на 100 на 5 мм. Кирпичные столбы упрочняют с помощью металлических труб. Сначала устанавливают их, затем делают кирпичную кладку.
2. Дачные конструкции, обычно состоят из рамы и обшивки. Прочность придают профильные трубы 60 на 40 мм или 40 на 25 мм. Толщина металла должна быть не менее 1,5 мм. Выбор подходящего варианта делается на основе общего веса конструкции. Чем тяжелее материал обшивки, тем более мощной должна быть рама.
3. Петли. Их выбирают, опираясь на параметры створок. Чем тяжелее конструкция, тем более надежными должны быть эти элементы. Петли встречаются регулируемые и нерегулируемые.
4. Лакокрасочные материалы (краска, лак). Подготавливают еще и грунтовочный состав.
5. Запорный механизм.
6. Материалы, с помощью которых заливается фундамент для распашных ворот (цемент, песок, щебень, арматурные прутья).
7. Крепежные элементы (саморезы или заклепки).

Уход и профилактика механизма ворот

Распашной вариант ворот при наличии автоматической системы закрытия и открытия очень чувствителен к преградам, поэтому наличие любых посторонних элементов может сказаться на их работе. Проведение диагностик и систематических осмотров поможет избежать такого рода неприятностей.

Необходимо также регулярное проведение профилактических мер, которые включают:

• очистку;
• смазку.

С помощью этих действий получится снизить нагрузку и предотвратить стирание деталей.

Прикладывать усилия для закрытия воротных полотен недопустимо. Это наиболее часто заканчивается поломкой механизма и требует профессионального вмешательства.

Что понадобится для работы: материалы и инструменты

Для строительства каркаса двустворчатых распашных ворот понадобится:

• металлический профиль сечением 8х10 или 10х10 см с толщиной стенок около 0,7 см;
• профильная труба 6х3х0,2 см;
• швеллерная балка со стенками толщиной 14–16 см.

Профнастил — лёгкие металлические листы, покрытые специальными составами, которые позволяют существенно продлить срок службы материала и не нуждаются в дополнительной обработке и покраске — чаще всего используется для обшивки каркаса конструкции распашных ворот. Различают несколько марок:

• С — это прочный и лёгкий лист, который изготавливается из оцинкованной стали и имеет небольшую высоту рёбер;
• НС — имеет большую высоту гофры и высоту листа;
• Н — тяжёлый лист, который имеет высокий уровень прочности и надёжности, используют для облицовки больших конструкций.

Обычно люди приобретают профлист марки С8 или С10, так как он считается наиболее лёгким и прочным. Цифра здесь обозначает глубину волны. Мастера рекомендуют использовать лист толщиной 0,4 мм: так ворота будут весить примерно 50 килограмм, для их установки не потребуется больших подъёмных устройств и механизмов.

Оптимальный вид профлистов для обшивки распашных ворот — материал марки С8 или С10

Для работы также необходим рубероид или другой гидроизоляционный материал, бетонный раствор и металлические уголки.

Расчёт материала

Для определения общей длины рамы выполняем действия:

• ширину одной створки умножаем на 4;
• высоту рамы умножаем на 6;
• находим сумму полученных чисел.

Количество металлопрофиля рассчитываем так:

• находим площадь одной створки (её ширину умножаем на высоту);
• полученное значение умножаем на 2.

Если выбрать стандартную ширину и высоту створки (2 м), то понадобится 8 м2: два листа размером по 4 м2 для устройства двух створок.

Высота опорных столбов должна соответствовать высоте профлиста с учётом закапывания в землю, а это ещё плюс 50–70 сантиметров.

Инструменты

Для строительства распашных ворот понадобится:

• бур, штыковая и совковая лопата;
• дрель;
• электрический шуруповёрт;
• ножницы для металла;
• угольник и уровень.

Автоматические приводы: сферы использования

Функциональный привод на распашные ворота находят применение на воротах:

• Современных коттеджей – автоматика позволяет надежно обезопасить собственное имущество от стороннего посягательства;
• Загородных домов и дач – простая установка обеспечивает доступность монтажа для каждого;
• Промышленных комплексов – рычажный комплект является надежным оборудованием с длительным периодом использования;
• Логистических складов – Электропривод позволяет осуществлять более простой контроль за движением товаров и автомобилей.

Привод на ворота – это оборудование для современного человека, который ценит свое время и комфортабельность.

Обращайтесь, ведь только сегодня можно приобрести устройства от известных производителей недорого и с гарантией.

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Принцип действия подвесных ворот

По сути, такие ворота являются своеобразной «шторкой», которая движется по верхнему карнизу с помощью системы роликов, на которых она подвешена. В роли «шторки» могут выступать как одна, так и две и даже три створки, которые могут откатываться в одну или две стороны или даже сдвигаться наподобие дверок лифта. Такие механизмы могут приводиться в действие вручную или с помощью электрических приводов.

Полотна ворот могут выполняться из любого материала: металла, профнастила, дерева, пластика и пр. Единственное ограничение – они не должны быть слишком тяжелыми. В противном случае потребуется установка очень мощной верхней рельсы, на которой они будут подвешиваться.

Подвесные ворота

Основными принципами безотказной работы подобных устройств являются: • идеальная балансировка створок: при их малейшем перекосе ворота будут открываться и закрываться с большим трудом;

• правильный подбор фурнитуры.

Самостоятельная установка оборудования

Автоматика должна быть защищена от осадков в летнее и зимнее время

Перед началом работ нужно изучить рекомендации к приобретенному продукту относительно того, как правильно установить автоматику на распашные ворота

Следует обратить внимание и на требования к проему и окружающему участок пространству

Что понадобится для работы

Одна из главных вещей при установке автоматических распашных ворот – безопасность использования. Поэтому предпочтительно приобретать блоки, рассчитанные на невысокие показатели напряжения (до 36 В). Можно купить готовый к установке актуатор на створку (их необходимо два – по одному для каждого полотна).

Важно также продумать организацию автоматической остановки двигателя на крайних позициях движущихся элементов, чтобы система не вышла из строя. Для решения этой задачи используются концевые выключатели и бесконтактные датчики

Подготовить непосредственно проем своими руками несложно. Для стоечных опор используются металлические трубы. Из таких же элементов делается каркас, при этом берется профиль двух типов сечения – 4х2 и 6х6 см

Также важно приобрести компоненты запирающего механизма. Закладные детали изготавливаются из швеллеров или трубок

Установка при открытии ворот внутрь

Автоматика для ворот, открывающихся наружу

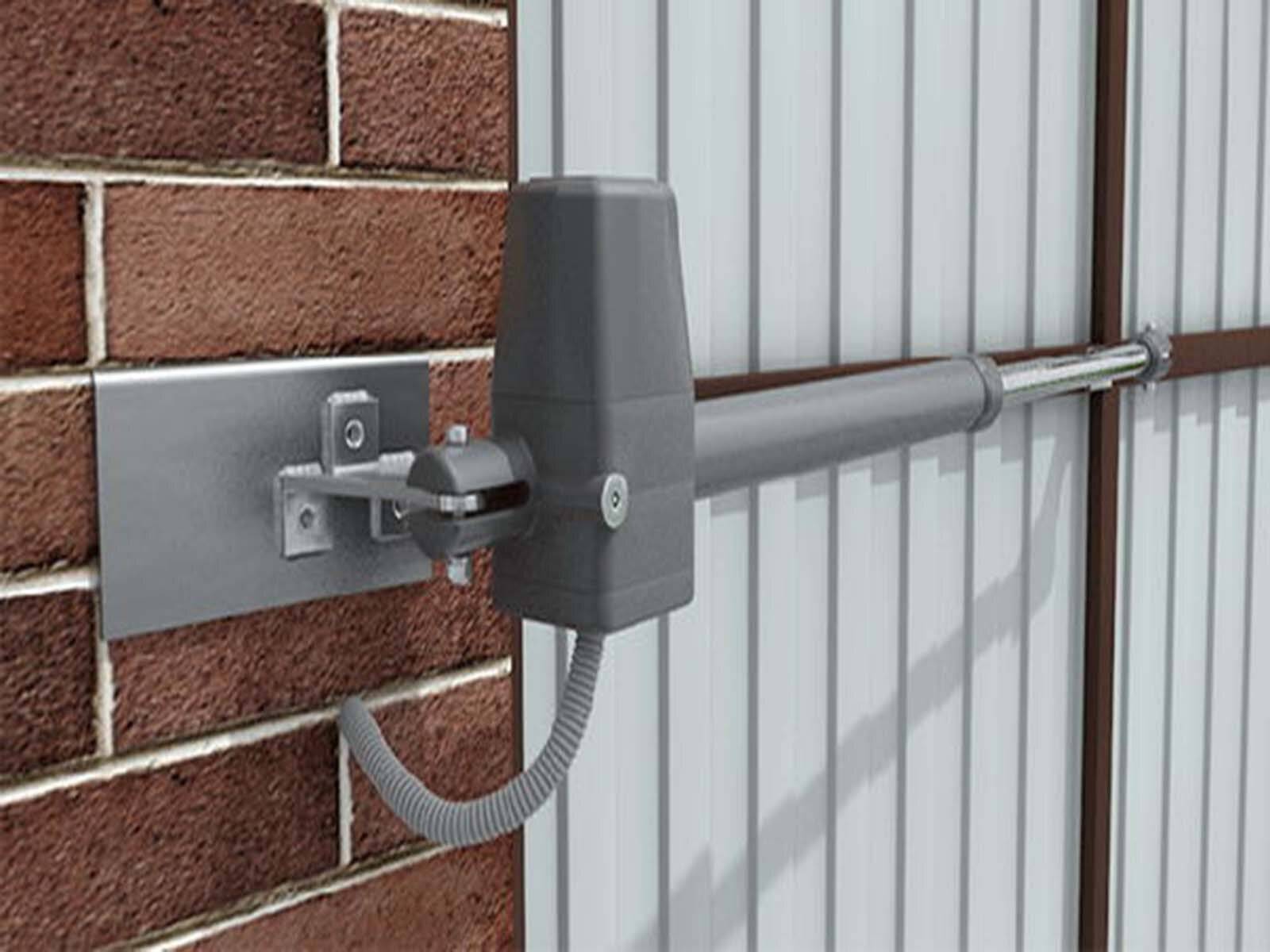

Кронштейны закрепляются на выведенных закладных, при этом на крайних уголках хода конструкции монтируются упорные элементы. Изготавливаются они из уголка или арматурных деталей. Возможна установка привода уже после монтажа самих ворот. Этот способ подойдет, прежде всего, для линейных конструкций. Если столб выполнен из кирпича, в середине делают нишу.

Установка при открытии ворот наружу

Трубка или швеллер с квадратным сечением (сторона – 10 см) монтируется в середину кирпичной опоры и затем производится приварка арматуры. Для профильной трубки выводят 3 закладные. К опорному столбику привариваются петли. Высота укрепления приводных элементов должна быть идентичной размещению закладных. При монтаже автоматики один кронштейн сваркой соединяют с каркасной рамой, другой – с закладной

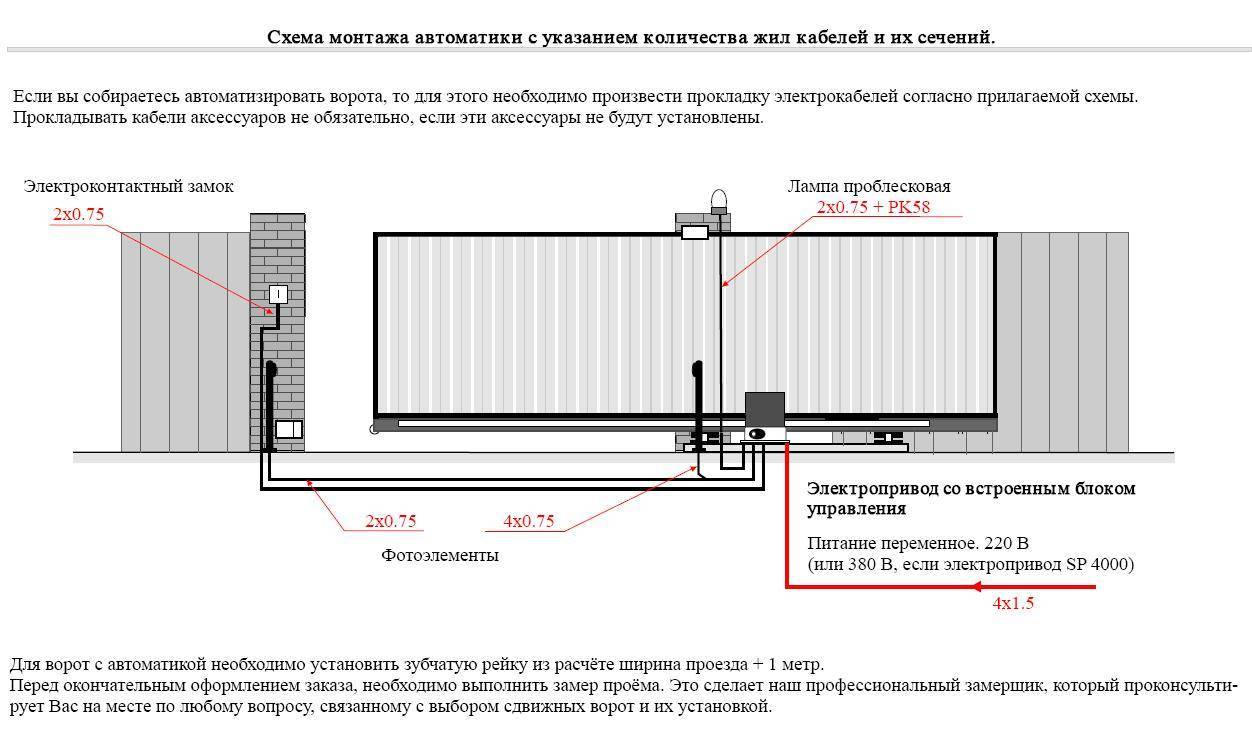

При прокладке проводов важно проверять их состояние (в частности, целостность изоляции и отсутствие иных повреждений)

Распашные ворота: виды и особенности конструкции

По конструктивным особенностям различают двуполые и одностворчатые ворота. Зачастую в гаражах, ангарах и складах используют комбинированный вариант — с двумя створками и калиткой. Так существенно экономится территория и материалы для устройства отдельного входа.

В гаражах обычно ставят ворота с двумя створками и калиткой

В большинстве случаев мы встречаем конструкции из металлических листов или деревянного штакетника и только в некоторых общественных местах (больницах, государственных организациях и учреждениях, школах, детских садах и т. д.) — кованые, трубчатые или решётчатые. Также они могут быть механическими и автоматическими.

1. Металлические ворота могут изготавливаться из профнастила, алюминиевых (дешевле, но имеют меньший срок эксплуатации) или стальных листов толщиной от 1 до 5 мм. Последние устойчивы к различным повреждениям, но очень тяжёлые, поэтому для них необходимы более прочные опорные стойки. Распашные ворота из профнастила — прекрасный образец надёжной, прочной и эстетически привлекательной конструкции, которую можно сделать практически за несколько дней из минимального количества материала. Недостаток металлических ворот — подверженность коррозии при недолжном уходе.

2. Деревянные изделия прочные и надёжные, имеют прекрасный вид. Их плюсы — приемлемая цена и длительный срок службы, а минусы — низкая степень огнеупорности и подверженность гниению.

3. Очень часто можно встретить комбинированный вариант — стальные опоры с металлическими створками, обшитые деревянными досками, которые также служат и дополнительным элементом прочности.

4. Автоматические распашные ворота с электроприводом упрощают процесс их открывания и закрывания, так как это не приходится делать вручную. Принцип действия электропривода заключается в работе редуктора, который и приводит в движение рычаг, управляющий распашными воротами. Обычно в комплектации автоматической установки предусмотрена сигнальная лампочка, электрический блок, фотоэлементы и сам замок.

Электрические приводы в автоматических конструкциях делятся на три вида:

1. Рычажковые. Они оснащены изогнутым рычагом, который приводит створки в движение. Это простой и недорогой привод, который отвечает всем требованиям прочности и надёжности. Он позволяет открывать ворота весом около 1 тонны.

2. Подземные. Они довольно сложны в установке и последующем обслуживании, поэтому редко используются.

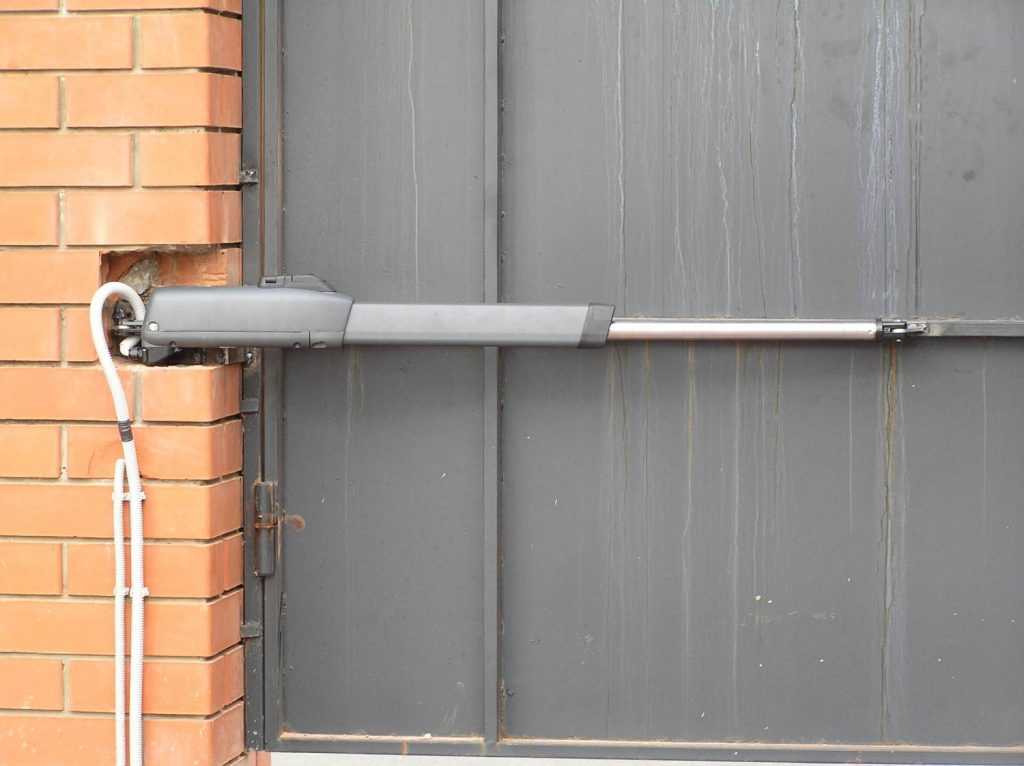

3. Линейные. Они придают распашным воротам эстетичный вид благодаря тому, что рычаг плотно монтируют к металлическому или деревянному полотну. Они имеют большой запас мощности, поэтому дороже рычажковых.

Устройство распашных ворот

Конструкция состоит из каркаса из круглой или квадратной трубы определённого диаметра и сечения и створок, в каждой из которых может быть:

• одна или две прожилины по горизонтали для усиления прочности конструкции;

• одно горизонтальное и два диагональных ребра жёсткости.

Оптимальная ширина ворот 3 метра. Этого расстояния достаточно для въезда любого вида легковой машины и даже грузового автомобиля. Высота ворот без учёта подъёма над грунтом обычно достигает 2 м.

Если створки открываются наружу

Если сравнивать между собой, то как линейный, так и рычажный подойдет для наружного открывания ворот. Но отталкиваясь от цены, предпочтение, конечно же, падает на линейный электропривод. Единственное что следует учесть, это метод крепления привода на столб при наружном открывании.

Автоматика для внутреннего открывания Учитывая это, такой столб требует дополнительного усиления. Например, вокруг можно сварить металлический каркас. Далее привод, открывающийся наружу, выставляется в ручной режим, присоединяются сваркой кронштейны крепления к воротам. В том случае если вы используете линейный привод, то после приваривания открыть ворота полностью и оставить свободного хода до 1 м. После этого проверьте ход створки и правильность работы привода. Если все работает исправно, то можно подключать автоматику и подсоединять двигатель.

Наружное открывание ворот

Итак, важно сделать правильный выбор необходимой автоматики, учитывая, в какую сторону будут открываться створки распашных ворот. Из этой статьи вы узнали о том, что существует возможность сделать автоматику самостоятельно

Более простой вариант приобрести готовый комплект. Но известно одно, независимо от сделанного вами выбора, наличие автоматики на воротах упростит вам жизнь. Поэтому при строительстве ворот на даче подумайте, какой метод будет из открывания – автоматический или ручной. Если же вы имеете собственный опыт в обустройстве автоматических ворот, то пишите комментарии к этой статье.

Отличия распашных ворот от откатных

Когда планируется установка металлических ворот, часто идет выбор между распашной и откатной конструкцией как наиболее распространенными и простыми в монтаже. Второй вариант отличается тем, что состоит не из пары створок, а из цельного полотна, которое движется вдоль ограждения в правую или левую сторону. Монтируется оно с внутренней стороны двора. Ворота устроены так, что полотно при движении не соприкасается с почвой. Длинное отверстие на балке препятствует задержке влаги и снеговых масс.

Если распашная конструкция обычно в той или иной степени сужает проем, то использование откатной не дает такого эффекта. Домовладельцу не обязательно регулярно убирать снег зимой. Но монтировать откатные ворота сложнее.

Пошаговая установка механизма распашных автоматических ворот своими руками

Когда мы решаем установить автоматику для распашных ворот, первым делом мы должны выбрать наиболее подходящую модель автоматики. В большинстве случаев покупается система с электродвигателем и шарнирным рычагом, способным перемещать ворота, чтобы они могли открываться и закрываться.

Мощность электродвигателя для распашных ворот и шарнирное сочленение рычага, который физически перемещает ворота, необходимо выбирать исходя из некоторых факторов, таких как: размер ворот, их вес и желаемый ход для движения открытия и закрытия. После того, как вы выбрали наиболее подходящий тип изделия, можно переходить к собственно установке двигателя для распашных ворот!

ШАГ 1: проверяем уровень и ход ворот. Для идеальной работы автоматики на распашных воротах нам потребуется выставить ворота в максимально нулевом положении, чтобы столбы не были завалены друг на друга или в разные стороны. Далее проверяем свободный ход петель, для полного счастья нужно их обильно смазать или заменить петли, если старые пришли в негодность. Для установки автоматики на ворота необходимо чтобы створки беспрепятственно и свободно перемещались по всей своей оси движения в разные стороны.

ШАГ 2: площадки под механизм. Теперь нам необходимо определиться с местом крепления электродвигателей с шарнирным механизмом. Обычно это делает чуть ниже средины ворот. Электродвигатели нужно максимально надежно закрепить на опорных столбах. Для этого необходимо сделать специальные площадки из стали не менее 3мм и закрепить их на столбах. А вообще, лучше купить уже готовые регулировочные площадки и установить их. Если опорные столбы металлические, то лучше всего будет приварить, а если бетонные или кирпичные, то закрепить на анкерные дюбеля так, чтобы это было на века!

ШАГ 3: монтаж распашного механизма. На данном этапе нашей пошаговой инструкции по установке распашных ворот своими руками мы фиксируем систему на ранее подготовленных площадках. Надежно стягиваем все болтами. При закрытых створках подводим шарнирный механизм к самим воротам, отмечаем место, где они будут крепиться и усиливаем его. Лучше всего это будет сделать из профильной трубы подходящего диаметра. Сварка- самый надежный вид крепления в данном случае. Далее необходимо будет сделать площадку из стали для фиксации шарнирного рычага к воротам.

ШАГ 4: проверка. Перед подключением электрической части всего механизма необходимо удостовериться, что по механической части все сделано нормально. Еще раз проверяем надежность крепления распашного механизма, открываем и закрываем двери вручную, если никаких проблем не выявлено, то переходим к сборке электрической части распашных ворот.

На данном этапе нашей простой пошаговой инструкции по монтажу распашных автоматических ворот мы выполнили все работы по механической части. На самом деле здесь нет ничего сложного. Никакая профессиональная подготовка и опыт и сноровка не нужны. Все это можно сделать своими руками и без помощи специалистов, имея в арсенале минимальный запас инструментов. Готовые комплекты автоматики продаются в свободном доступе в специализированных строительных магазинах.

Подготовительные мероприятия

Чертеж — самый важный этап в любом строительстве.

Для того чтобы конструирование и установка автоматических ворот прошла успешно, необходимо в первую очередь составить чертеж. На лист необходимо нанести схематически будущую конструкцию ворот с указанием размеров. Кроме того, схема должна содержать размеры всех устанавливаемых деталей.

Разница между обычными и автоматическими распашными или откатными воротами только лишь в установке дополнительного устройства – привода. Здесь необходимо определиться с выбором

Также стоит обратить внимание на то, что под воздействием ветра движение створок останавливается, но учитывая, что ваши ворота будут достаточно легкими, необходимо предусмотреть дополнительную защиту от порывов

Размер створок

При расчете параметров будущих ворот необходимо учитывать следующие нюансы:

• въезжающее транспортное средство должно оставлять с обеих сторон не менее 30 см;
• чем больше ширина ворот, тем проще осуществляется въезд транспорта;
• ширина створок всецело зависит от типа транспортного средства.

При въезде в установленные ворота только легкового автомобиля хватит и ширины 2,5 м, а длины – 2 м. Но для въезда микроавтобуса ширина должна составить не менее 2,5 м.

Выбор материала

Для того чтобы изготовить каркас ворот, лучше всего применить профилированные трубы из стали. Такой материал максимально увеличивает жесткость конструкции и гарантирует ее прочность.

Для обшивки каркаса может использоваться несколько типов материалов:

1. доска, штакетник;
2. профилированные листы;
3. поликарбонат;
4. металлические листы;
5. ковка.

Прекрасно смотрятся комбинированные конструкции, для которых используется обшивка деревом или поликарбонатом, дополненная элементами ковки.

Особое внимание стоит уделить опорным стойкам, материал для которых необходимо подбирать, учитывая вес створок. Могут быть использованы следующие материалы: железобетон, кирпичная кладка, стальные трубы, брус из твердых пород дерева

Что понадобится в процессе работы

Чтобы сделать своими руками распашные ворота, потребуется подготовка различных материалов:

1. Кирпич, камень или металлические трубы для опорных стоек. В том случае, если здесь будет использоваться кирпичная кладка, то потребуется еще и подготовка металла, использующегося в качестве закладных.
2. Профильные трубы (сечение 60х60, 40х20) – для каркаса.
3. Ковка, поликарбонат, дерево, стальные листы, профнастил – для обшивки каркаса.
4. Петли с опорным подшипником и привалочной плоскостью.
5. Детали запирающего механизма.

Крепкое основание — отличный задел для качественных ворот.

В процессе установки опорных стоек потребуется их укрепление и сооружение фундамента. Для этого потребуется бетонный раствор, состоящий из песка, щебня и цемента.

Для изготовления привода используются рабочие детали от автомобилей или бытовой техники. Наиболее пригодными для этого являются:

• электрические стеклоподъемники;
• детали спутниковых антенн (актуаторы);
• домкраты винтового типа;
• электродвигатели редукторные (усилие не менее 120 Н).

Для изготовления системы дистанционного управления используется самая примитивная автомобильная сигнализация.
