Как используют Угольник Свенсона: Инструкция на русском метрического треугольника: как выбрать? Обзор

Инструменты, проверенные временем!

С древних времен мастера, работающие с камнем и деревом, пользовались измерительным прибором, названным впоследствии линейкой. В помощь к ней для разметки материала и проверки соответствия расчетам со временем добавилось еще одно устройство – две линейки, скрещенные строго под прямым углом. Оба эти инструмента за много веков претерпели немало изменений, но сути своей не поменяли: они помогают мастеру размечать площадку, материалы, детали, а потом контролировать ход и качество работ.

Угольник даже нашел своё место в истории: вместе с циркулем его считают символом работы каменщиков и плотников, есть связь и с церковным учением – атрибутами покровительствующего строителям апостола Фомы называют именно линейку и угольник, да и масоны его именуют одним из своих символов.

Арифметику и геометрию, вернее их образ, в семи свободных искусствах олицетворял именно угольник. Ну, а мы с вами с ним хорошо знакомы как раз благодаря этим наукам и школьным урокам математики. Деревянные, пластиковые или металлические школьные угольники традиционно треугольной формы, равнобедренные с двумя углами по 45 градусов или разносторонние по 30 и 60 градусов. Без них выполнение заданий и представить себе невозможно. Во взрослой жизни цели и задачи у них те же, а вот роль гораздо масштабнее.

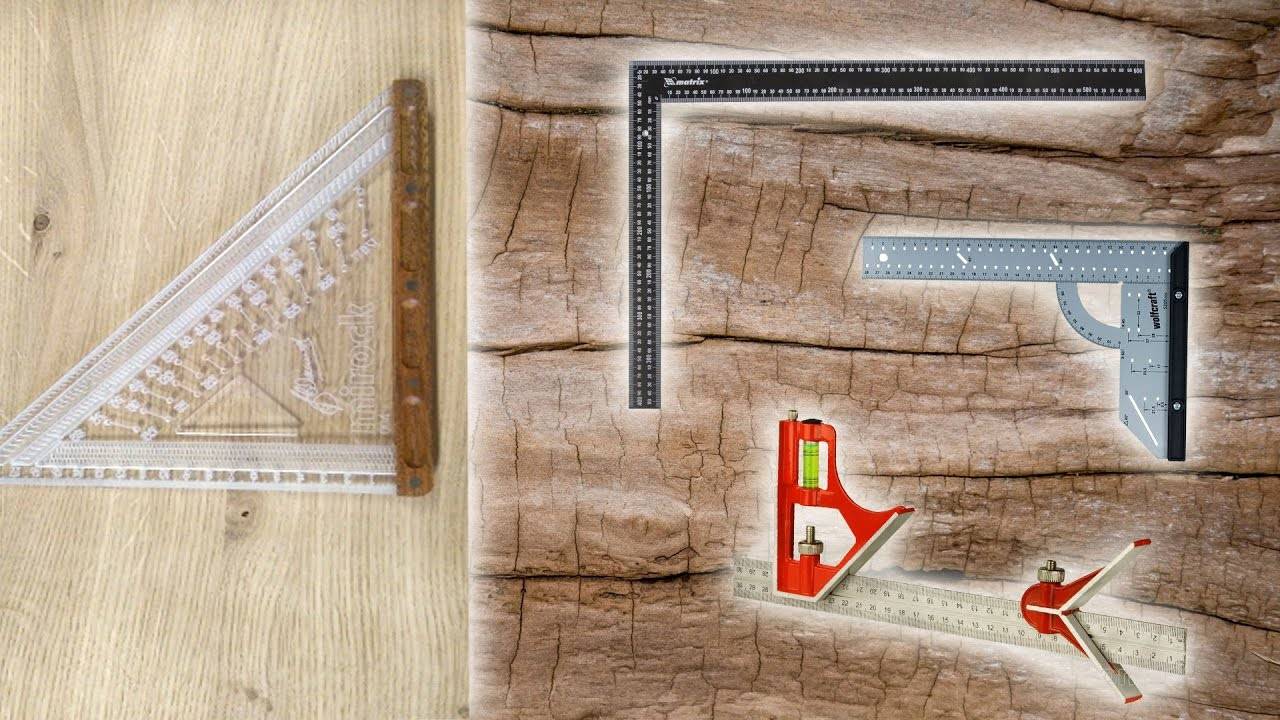

Как правильно выбирать угольник

Неограниченный выбор средств для измерения углов может ввести в заблуждение и привести к неправильному подбору некачественного инструмента.

Среди них:

Материалы изготовления. Подбирая приспособление можно найти стальные, деревянные, алюминиевые и пластмассовые модели. Предназначение. Один из самых главным критериев, ведь некоторые угольники просто невозможно использовать в бытовой деятельности. Функциональные и конструкционные особенности. Некоторые специальности обязывают к наличию особенных видов инструмента. Габаритные размеры. Для эксплуатации малых предметов не нужно приобретать огромные разновидности. Показатели массы

Не очень важный критерий, который иногда все-таки нужно брать во внимание. Тяжелые модели не будут деформироваться, а легкие проще применять

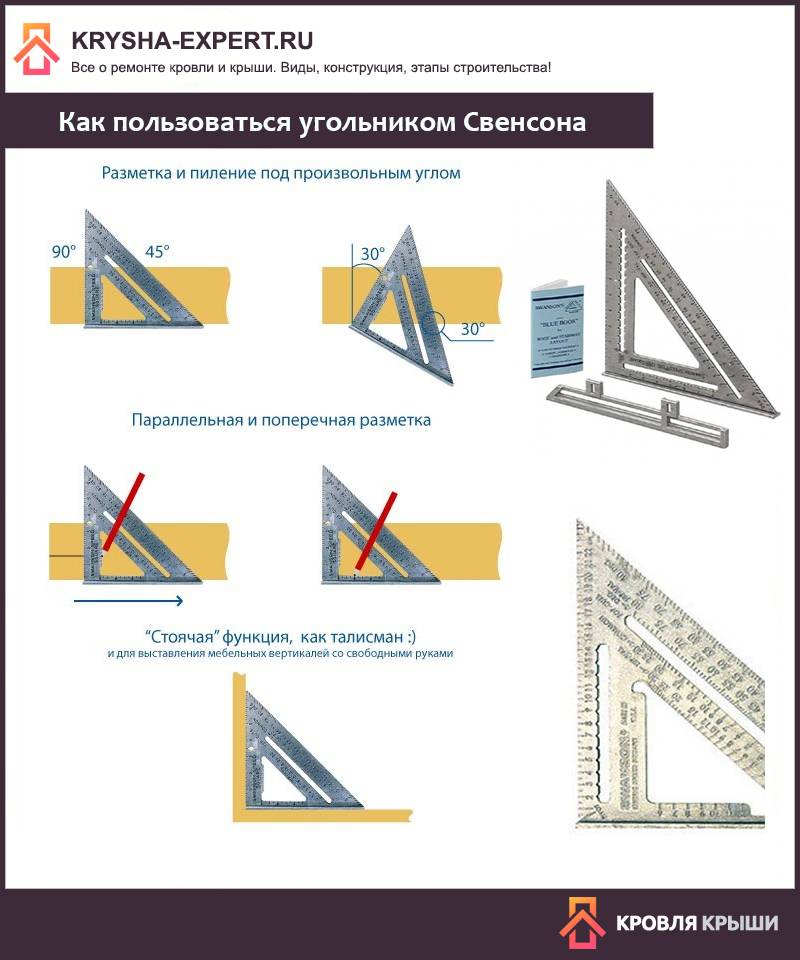

Как пользоваться инструментом

Ввиду многозадачности изобретения Свенсона инструкция по его применению отличается в зависимости от той задачи, для которой используется на данный момент. Чтобы отметить угол и провести линию под наклоном 90° или 45°, нужно приложить упор к доске, после чего провести линию вдоль нужной стороны. Также можно проверить правильность ранее размеченного прямого или острого угла. Для этого угольник прикладывают к разметке.

За измерение степени наклона в градусах отвечает гипотенуза. Чтобы воспользоваться угломером Свенсона как транспортиром, нужно поставить упор в доску, найти нужный угол наклона на инструменте, повернуть и сразу отчертить линию.

Чтобы использовать угломер как направляющую, нужно зафиксировать на доске инструмент при помощи струбцины, после чего пройтись дисковой пилой или лобзиком.

Чтобы размечать кровлю, устанавливают грифель в начальную точку, поворачивают угольник по стороне катета, пока значение не дойдет до нужного. Затем ставят пометки грифелем, или отрезают.

Чтобы начертить круг угольником, нужно установить в начальной точке изобретение Свенсона, зафиксировать его. На стороне с метками устанавливают острие карандаша. Путем поворачивания устройства по часовой стрелке получают окружность заданного диаметра.

Как пользоваться инструментом

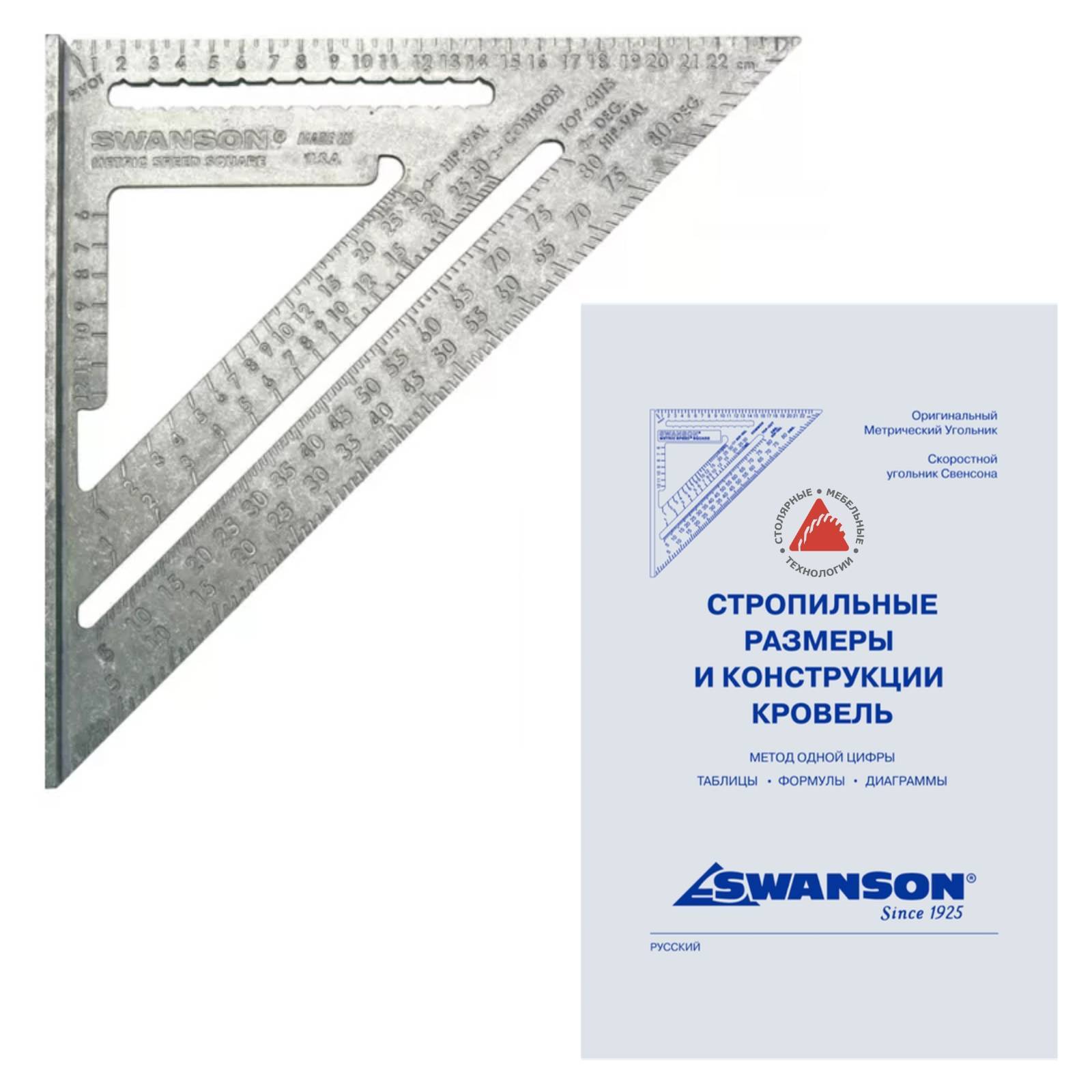

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом

При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами

Использование столярного инструмента

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.

1. Упереть базовую поверхность в доску.
2. Выбрать нужный размер на вырезе вдоль второго катета.
3. Вставить в него карандаш.
4. Перемещать устройство вдоль торца, упирая его в доску.

В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.

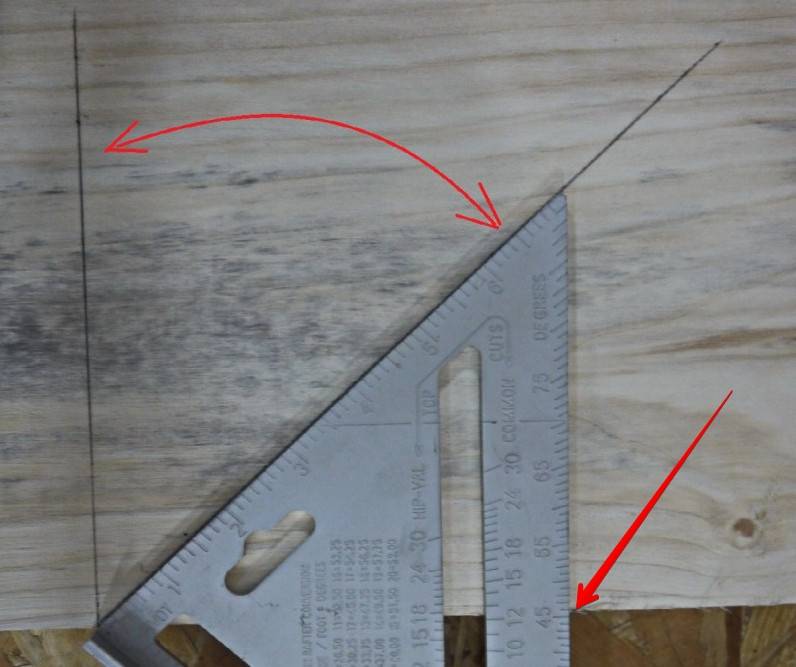

Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

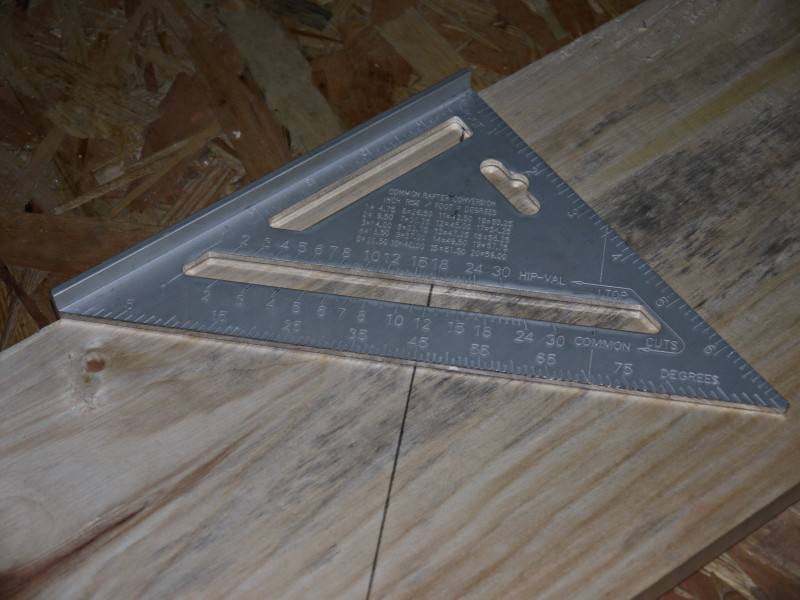

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.

Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

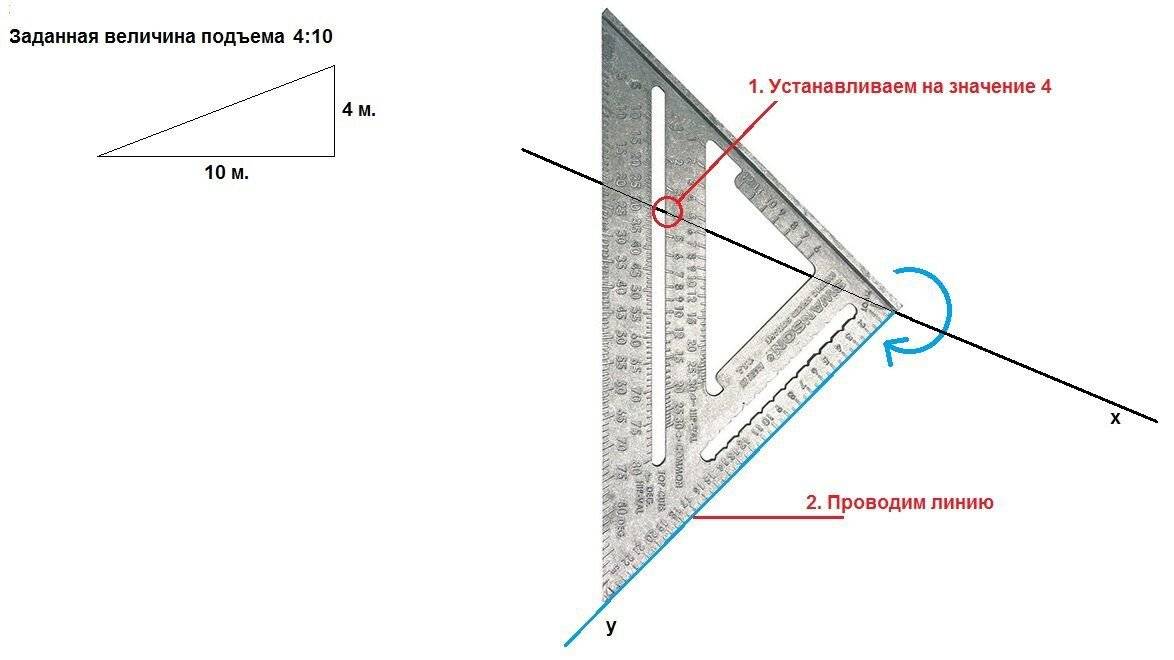

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.

Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.

Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.

Зачем нужны таблицы

Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.

В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.

Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Как пользоваться угольником свенсона

Примеры выполнения различных работ:

1. Нанесение перпендикуляров. Используя уголок, на деталь рисуются расположенные к её краю под прямым углом линии. Инструмент держится непосредственно с краю досок, его заострённая часть укажет расположение линии, прямая линия рисуется при помощи квадратной части приспособления.
2. Проверка соединения заготовок под прямым углом. Выполняется простым прикладыванием прибора к элементам для измерения правильности углов. Часто применяется при изготовлении и сборке мебели.
3. Прочерчивание линий под углом 45°. Такой угол в равнобедренном треугольнике (каким является инструмент) будет между любым краем доски и его диагональю. Поэтому после прикладывания к краю детали квадратной стороны угольника просто прочерчивается искомая линия.
4. Рисование параллельных линий. Инструмент прикладывается к краю детали, замеряется необходимое расстояние (например, часть которую нужно отрезать), угольник двигается по краю доски до нанесённой отметки, карандаш держится на первоначальном уровне. Так можно нанести линию параллельно краю заготовки.
5. Чтение и нанесение различных углов. За точку опоры берётся прямой угол прибора, на его гипотенузе находится градусная разметка. На нужном значении делается карандашная отметка и с использованием квадратной стороны угольника проводится нужная линия.
6. Направление резки циркульной пилой. Угольник укладывается на доску плашмя, закрепляется струбциной или специальным зажимом, резка выполняется параллельно катету прибора.
7. Угольник можно использовать в качестве обычной линейки для замера нужных размеров.

Вещь является специфической и больше нужна специалистам для облегчения и удобства выполнения больших объёмов работ. Цена фирменных образцов довольно высока, поэтому делать такую покупку или нет, решать вам.

Смотрите видео как пользоваться угольником свенсона:

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Неожиданное применение школьного угольника!

Мы все привыкли использовать школьный деревянный равнобедренный угольник исключительно для занятий по геометрии или черчению, а возможности его, как выясняется, могут быть значительно шире. Вот, например, нет у вас под рукой строительного уровня, а оценить степень горизонтальности поверхности все-таки необходимо, причем времени на поиски специального устройства у вас попросту не хватает. Что делать? На выручку приходит смекалка, школьный угольник и подручные материалы: крепкая нить, рыболовное остроносое грузило из папиного или дедушкиного арсенала.

Итак, приступаем: один конец нитки привязываем к ушку грузика, а второй крепим к вершине равнобедренного треугольника так, чтобы острый конец грузила выполнял бы роль указателя у отметки, сделанной строго посередине длинной стороны треугольника. По сути, делаем небольшой отвес, размещенный внутри треугольника. Пару минут – и устройство готово! Помещаем его на проверяемую поверхность и по отклонению остроносого указателя определяем степень отклонения от горизонтали.

1. 5
2. 4
3. 3
4. 2
5. 1

Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +Видео

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Создание угольника Свенсона

Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.

В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

Описание угольника Свенсона

Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:

• уровня;
• угольника;
• транспортира;
• угломера;
• разметочного инструмента;
• упора для электроинструмента и многого другого.

Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.

Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).

Многофункциональность угольника Свенсона

Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.

Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.

В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.

Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.

Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.

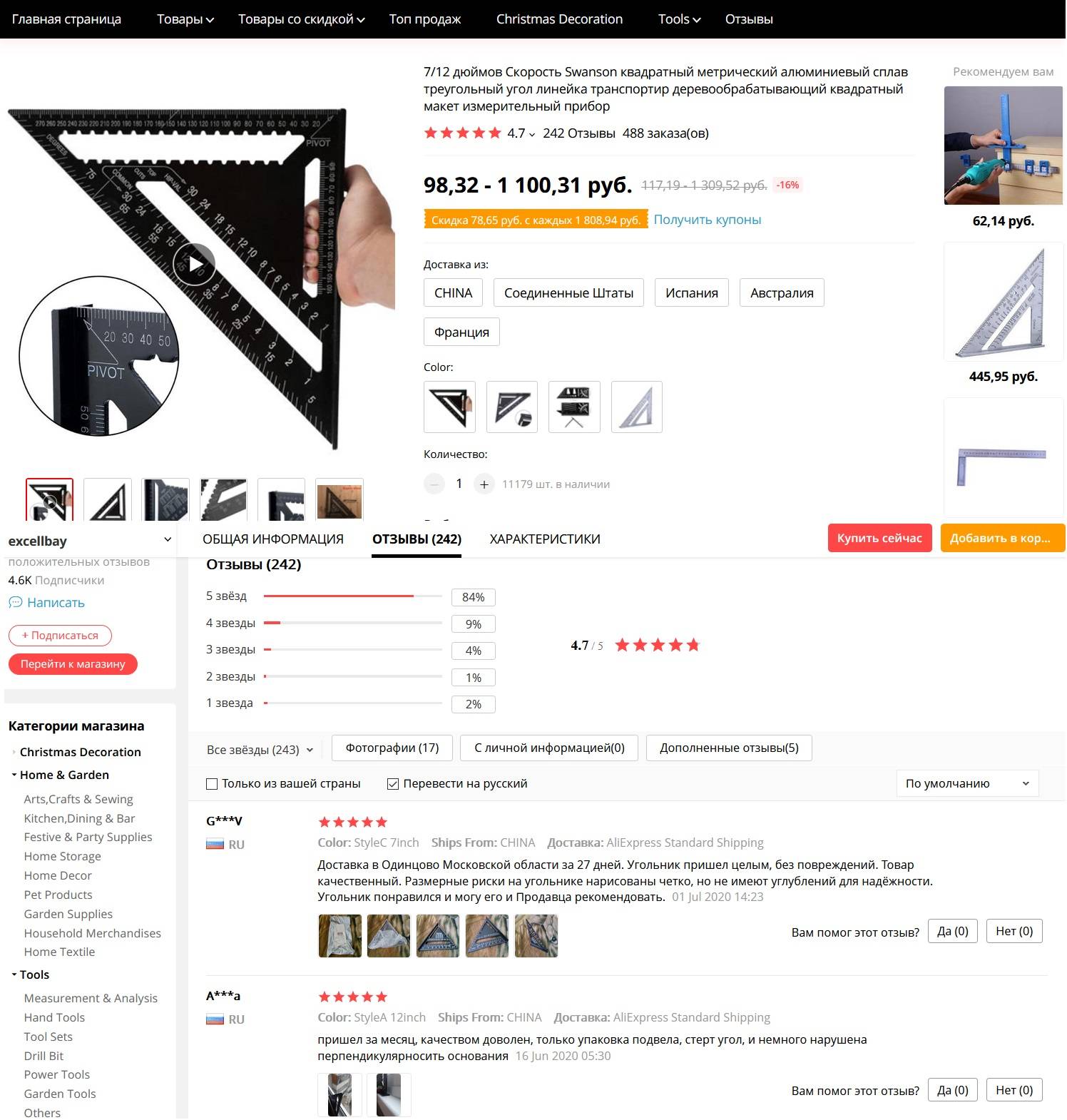

Покупка на Алиэкспресс: обзор угольника Свенсона

Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.

На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?

Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.

Гипотенуза и катет прибора отфрезированы.

В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже. Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.

Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.

Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.

Что можно сказать о подошве изделия?

Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.

Решить можете только вы сами.

Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.

Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.

Самовывоз: бесплатно

• м.Аннино, Варшавское шоссе, д. 143А В наличии 4 шт, забирайте сегодня
• м.Братиславская, ул. Перерва, д. 54 В наличии 3 шт, забирайте сегодня
• м.Коломенская, проспект Андропова, д. 22 В наличии 3 шт, забирайте сегодня
• м.Новопеределкино, ул. Шолохова, д. 5, корп. 2 В наличии 2 шт, забирайте сегодня
• м.Преображенская площадь, Колодезный пер., д. 3 В наличии 3 шт, забирайте сегодня
• г. Балашиха, ул. Советская, д. 15 В наличии 4 шт, забирайте сегодня
• г. Видное, ул. Березовая, д. 6 В наличии 3 шт, забирайте сегодня
• г. Воскресенск, ул. Менделеева, д. 12 В наличии 3 шт, забирайте сегодня
• г. Долгопрудный, проспект Пацаева, д. 15А В наличии 3 шт, забирайте сегодня
• г. Домодедово, ул. Корнеева, д. 1 В наличии 3 шт, забирайте сегодня
• г. Егорьевск, ш. Касимовское, д. 1А В наличии 3 шт, забирайте сегодня
• г. Ступино, пр-т Победы, д. 63А В наличии 1 шт, забирайте сегодня
• г. Электросталь, ул. Журавлева, д. 2 В наличии 1 шт, забирайте сегодня

Как пользоваться угольником правильно

Рассматриваемый инструмент является незаменимым помощником для каждого строителя и ремонтника. Если мастера знают, как правильно пользоваться инструментом, то новички не в курсе особенностей правильного использования угольника.

Рассмотрим, как правильно пользоваться угольником, и что при этом надо знать.

1. Как наносить перпендикуляр. При помощи уголка можно нанести маркером или карандашом линии под прямым углом. Линии рисуются со стороны расположения квадратной части прибора
2. Проверка соединения заготовок под прямым углом — достигается за счет прикладывания прибора к элементам, чтобы проверить правильность углов. Особенно часто для проверки правильности прямых углов применяются инструменты в сфере сборки и производства мебели
3. Прочерчивание линий под углов 45 градусов. Мало кто знает, что при помощи уголька можно прочертить не только прямой угол, но еще и разделенный пополам на 45 градусов. Делается это очень просто — для этого изначально проводится прямой угол в виде двух линий, а затем следует поставить точку с внутренней стороны прибора (где основания соединяются друг с другом). После этого остается только прочертить линию, разбив прямой угол пополам
4. Рисование параллельных линий — для этого прибор следует приложить к краю заготовки, и измерить необходимое расстояние. После этого угольник перемещается до соответствующей отметки, нанося при этом параллельную линию, соответствующую краю заготовки
5. Чтение и нанесение различных углов — опорной точкой является прямой угол, а на необходимом значении разметки делается соответствующая отметка при помощи карандаша. После этого проводится соответствующая прямая линия
6. Направление для резки циркульной пилой — для этого прибор располагается на заготовку, и фиксируется струбциной. После этого осуществляется резка инструментом в параллельном направлении катету прибора
7. Использование в качестве обычной линейки — позволяет определить нужные размеры

Этот специфический инструмент нашел свое широкое распространение в различных сферах. Получить прямой угол можно без угольника, но с применением специального инструмента сделать это не только проще, но еще и с максимальной точностью.

В завершении следует отметить, что угольником называется специализированный инструмент, главным предназначением которого является получение прямого угла с целью последующего соединения деталей, а также для их правильности проверки при соединении.

Упоры для угольника Свенсона (2 шт.)

Упоры для угольника Свенсона.

Используются для переноса угла и точного позиционирования.

Точный рез всегда зависит от точной разметки, а в этом деле без уголника не обойтись. В этой категории вы найдете угольники различный длины столярный, общестроительный и специальный плотницкий угольник Свенсона.

Инструмент и расходка для профессионалов

trusty-tools.ru 2009 – 2021

Угольники У нас всегда в наличии профессиональный забивной инструмент для монтажа по дереву, бетону, металлу, кирпичу, а также большой выбор гвоздей и скоб под любые гвоздезабивные пистолеты. У нас очень быстрая доставка.

Инструкция для угольника Свенсона

Описание угольника Свенсона

Сразу отметим, что приспособление является весьма специфическим, и может потребоваться далеко не всем.

Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:

• уровня;
• угольника;
• транспортира;
• угломера;
• разметочного инструмента;
• упора для электроинструмента и многого другого.

Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.

Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).

Такая конструкция устройства была придумана и использовалась довольно давно, многие из выполняемых им функций сегодня можно выполнять другими приспособлениями.

Многофункциональность угольника Свенсона

Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.

Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.

В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.

Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.

Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.

Покупка на Алиэкспресс: обзор угольника Свенсона

Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.

На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?

Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.

Гипотенуза и катет прибора отфрезированы.

В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже.Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.

Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.

Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.

Что можно сказать о подошве изделия?

Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.

Нужна ли вам такая вещь?

Решить можете только вы сами.

Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.

Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.

Но необходимо заметить, что стоимость фирменного изделия в разы выше, чем у описанного здесь инструмента.

Применение слесарного металлического угольника

Его применяют во всех строительных и монтажных работах, на производстве конструкций, устройств, приборов, машин, в слесарно-сборочных работах, связанных с градусной разметкой деталей. В лабораториях, где нужны точные измерения. Каменщик, плотник не может обойтись без угольника. Инструмент используется как для внутренних работ, так и для работ крупного масштаба. Ни одна стройка, производственные механизмы, металлообрабатывающая промышленность, от мастерской до крупных заводов и цехов, не могут обойтись без измерительного прибора.

Читать также: Намоточный станок своими руками с натяжением

Применение при строительстве

• при сварочных выполнениях, конструктивных решениях, при процессе пайки;
• при резке газобетонных блоков;
• при установке готовых блоков, проверке изделий;
• при возведении домов, сооружений, плиточной укладки на полу, тротуарах и разных рабочих моментов.

Угольники металлические с широкой пяткой (УШ) применяются в машиностроении, токарном деле, фрезерных работах. Этим приспособлением проверяют точность работы механизированных машин, соединение деталей, крепёжных соединений, когда нужна гарантированная точность сопряжения, калибровка взаимно расположенных частей, движущихся механизмов.

Лекальные поверочные — применяются в основном как проверочные в отделах технического контроля, в лабораториях для оценки качества, где проводят сертификацию. Лекальные поверочные уголки применяют в серийном производстве на проверку прямого угла. Такие инструменты применяют в слесарных, монтажных, строительных, фрезерных сферах деятельности.

Что у нас в корзинке?

В течение первого сезона в корзину складывайте материалы для приготовления компоста – выполотые сорняки, скошенную с газонов траву, опавшие листья и т. п. Слои сочной органики для лучшего перепревания пересыпайте землей или торфом. Полезно также добавлять золу, суперфосфат, доломитовую муку, ускорители компостирования. Зимой содержимое емкости осядет. Следующей весной сверху насыпьте 30–40-сантиметровый слой земли – и высокая грядка для кабачков готова! Они созреют быстрее, чем на обычной, ведь их корням будет гораздо теплее. А чтобы защитить овощи от весенних заморозков – поставьте над корзиной опоры из пластиковых дуг или проволоки и накройте ее лутрасилом или пленкой.

Виды пропиток

По типу основного компонента пропитки делятся на акриловые, алкидные и глифталевые.

Акриловые

Представлены составами разного назначения, среди которых есть средства, позволяющие укреплять пористые стены за счет глубокого проникновения.

Применяются для пропитки стен из бетона, кирпича, древесины и ее производных. Акриловые грунтовки используются для полотен любой плотности, не имеют резких запахов и высыхают в течение 2-5 часов.

Алкидные

Изготавливаются с применением алкидных смол, предотвращают появление ржавчины и востребованы при отделки поверхностей из металла. Также алкидные грунтовочные смеси увеличивают влагостойкость деревянных стен и препятствуют появлению грибка и плесени. Они наносятся в 1-2 слоя и высыхают в течение 15-24 часов.

Глифталевые

Состоят из смеси глифталевых смол, минеральных добавок, стабилизаторов и модифицирующих компонентов, отличаются низким коэффициентом проникновения и неприятным запахом. Перед тем, как грунтовать стены перед поклейкой обоев, нужно позаботиться о вентиляции. Применяются на поверхностях из древесины и металла в помещениях с небольшим уровнем влажности. Высыхание занимает около 24 часов.

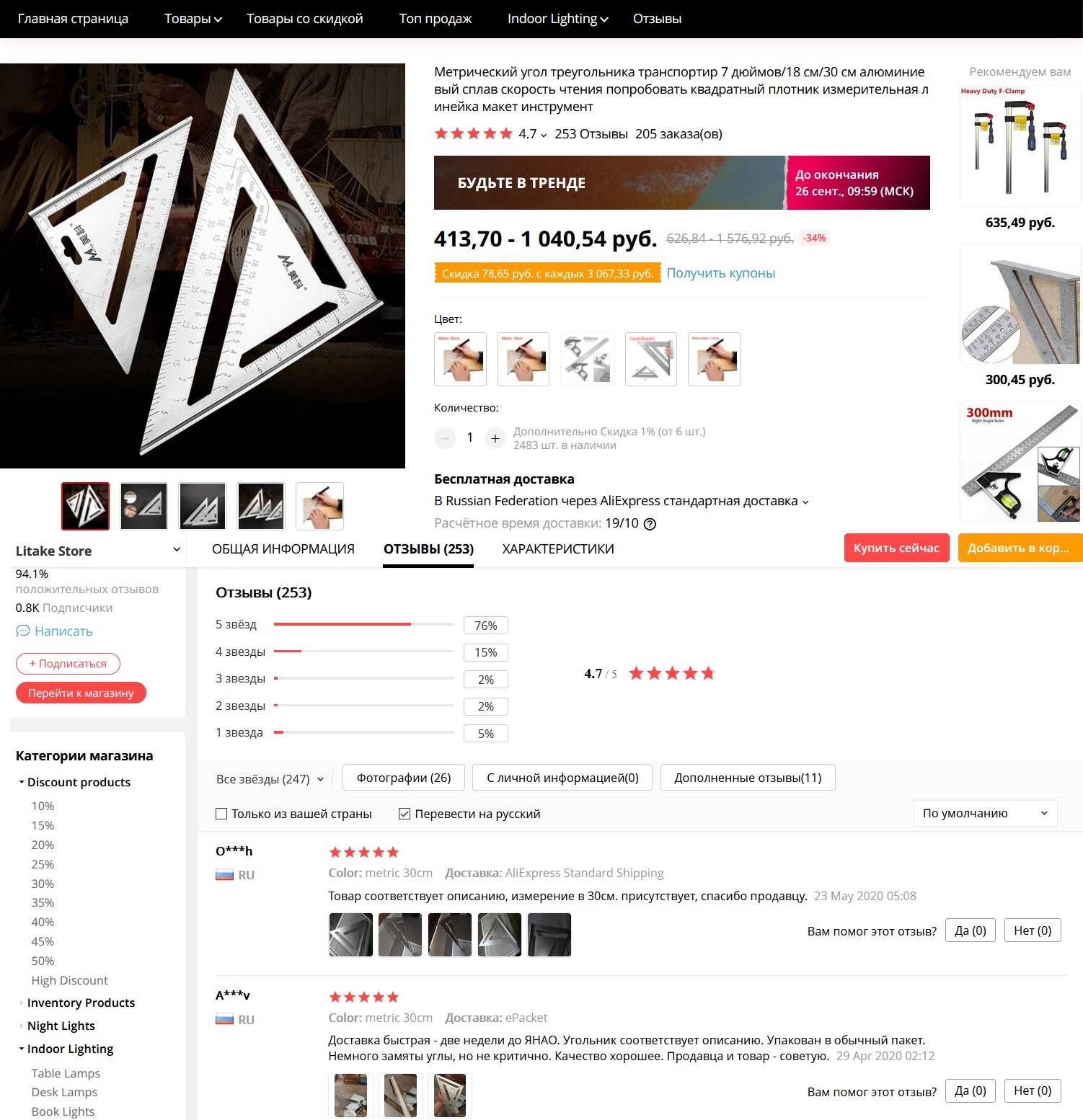

ТОП 5 угольник свенсона с Алиэкспресс

Разберем в порядке снижения количества приобретений покупателями угольника свенсона.

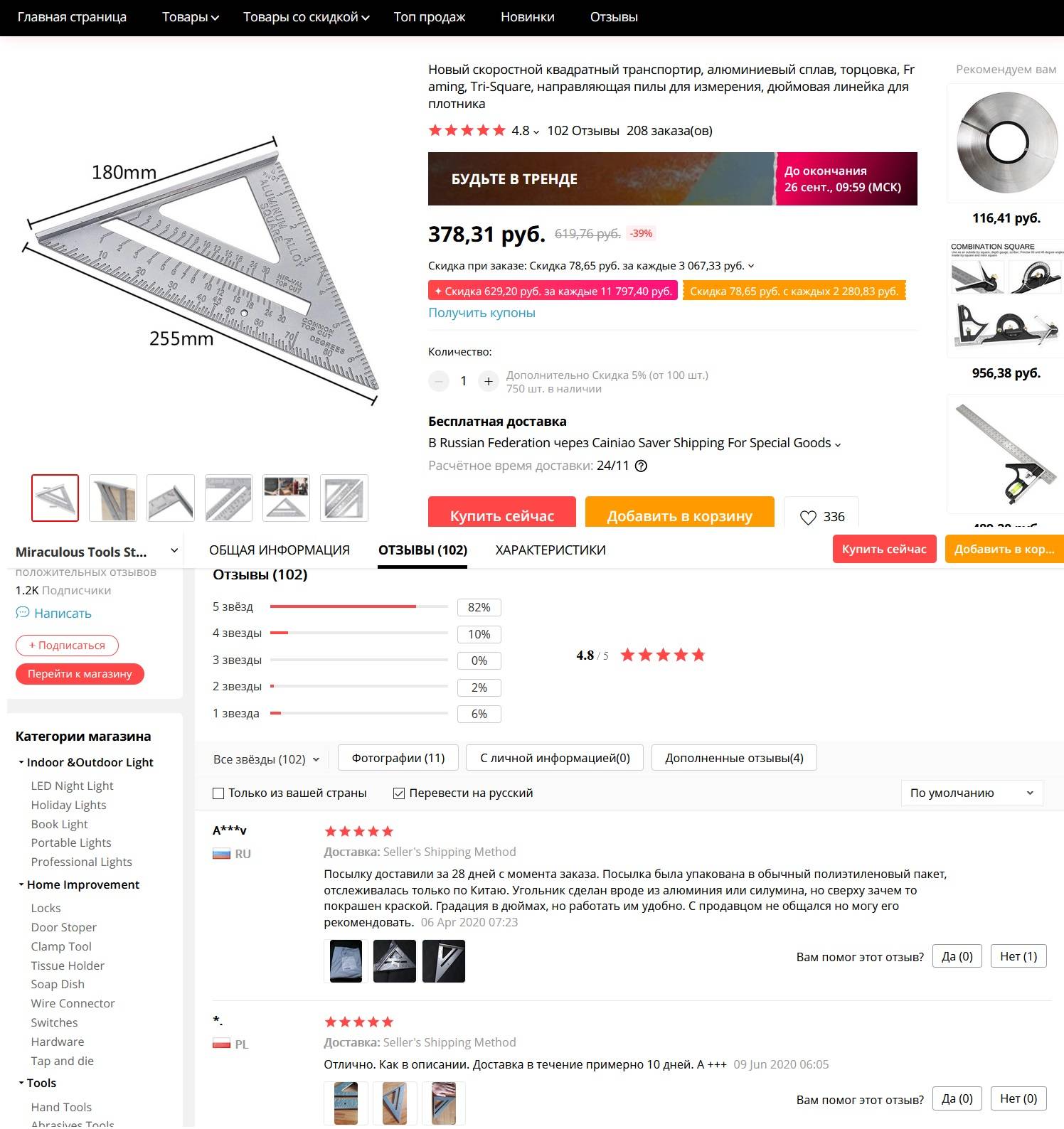

HARK CAPUT HK-07

Ссылка: https://aliexpress.ru/item/32959984637.html

Как и выше представленная модель, это угольник свенсона из алюминиевого сплава. Его главное отличие – товар относится к категории PLUS, что гарантирует ускоренную доставку и удобный (и в большинстве случаев бесплатный) возврат. Представлен измерительный прибор в трех цветах: серебряный, белый и черный. Каждый из их них обустроен специальным упором для получения корректных измерительных показателей.

Данное изделие, по заявлению продавца, обладает такими характеристиками, как долговечность и высокая прочность. Также линейка толще на 30% в сравнении с другими угольниками, которые можно найти на сайте Алиэкспресс. Она устойчива к поражению коррозией. Надпись на измерительный инструмент нанесена специальным лазером.

Мнение покупателей о товаре:

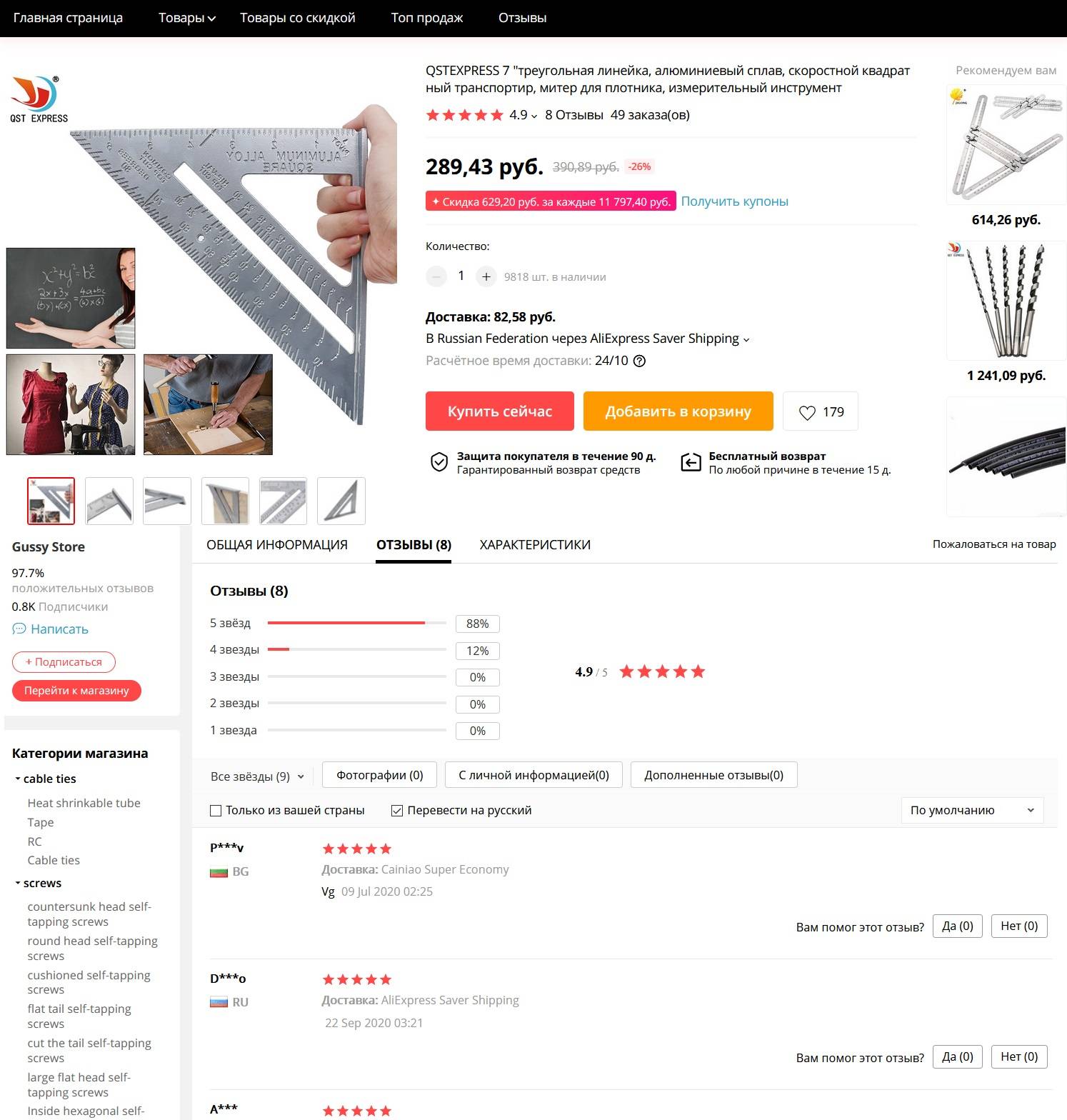

Alloet

Ссылка: https://aliexpress.ru/item/4000174752790.html

Продавец предлагает 12 дюймовый измерительный инструмент. Он отличается высокой точностью. Сам товар представляет собой треугольную линейку. Алюминиевый сплав – это материал, который использовали при изготовлении данного угольника свенсона. Его размеры: 30см/30см/43см. Основной цвет – черный. Кроме этого, можно выбрать серебряное покрытие. Измерительный прибор может использоваться при деревообработке.

Как предупреждает продавец, при измерении могут быть небольшие погрешности размером в 1-3 см, которые обусловлены ручным фиксированием. Из представленных моделей можно выбрать классический вариант угольника свенсона, угольник со специальным упором, вариант с серебряным покрытием угольника и расширенную версию с размерами 215мм/62мм.

Отзывы покупателей:

Litake

Ссылка: https://aliexpress.ru/item/33040218012.html

Угольник свенсона с размерами 18 и 30 см, массой порядка 200 г. Точность измерения прибора – 1 мм. Основной материал, из которого он состоит – алюминиевый сплав. Как и ранее представленные модели, угольник свенсона имеет специальный упор, благодаря которому удобнее проводить измерения.

При покупке данной линейки можно выбрать метрическую систему в сантиметрах или дюймах. Товар представлен в единственном серебряном цвете. Продавец указывает о возможной погрешности в 1-3 сантиметра, которые могут появляться вследствие ручного измерения. Кроме этого, могут быть также небольшие различия в цветах из-за индивидуальных настроек компьютера.

Рецензии покупателей:

Inpelanyu

Ссылка: https://aliexpress.ru/item/32854963421.html

Измерительный прибор из литой алюминиевой конструкции. Незаменимый прибор для строительных и ремонтных работ. Кроме этого, угольник свенсона идеально подойдет для домашнего использования.

Основной цвет прибора – серебряный. Его размеры: 18см/18см/22,5см. Его можно использовать в качестве транспортира и при квадрировании квадрата. Угольник свенсона также для удобства имеет упор. Градуировка указана в дюймах.

Оценки покупателей:

ELESAVEE

Ссылка: https://aliexpress.ru/item/32969342533.html

При покупке данной модели угольника свенсона следует обратить внимание на то, что доставка товара платная. Она обязательно учитывается в конечной стоимости изделия

Изготовлен измерительный прибор из алюминиевого сплава, который обеспечивает хорошую прочность. Угольник свенсона имеет треугольную форму с размерами 18см/18см/25см. Основной цвет линейки – серебряный, других вариантов продавец для выбора не предлагает. Данный угольник можно использовать для точного измерения углов в ремонтных работах или строительстве. При измерении возможны некоторые отклонения в 1-2 см. Посылка включает в себя одну измерительную линейку свенсона, которая прочно упакована.

Применение угольника Свенсона

Компания Swanson производит строительный угольник в различных единицах измерения:

Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.

Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.

По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.

Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.

Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.

Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.

Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.

Зависимость 3 и 4 шкалы выражается через корень квадратный.

Угольник выполняет несколько функций и заменяет собой более простые инструменты:

• угломер;
• угольник Magnusson;
• рейсмус;
• транспортир;
• уровень;
• струбцину;
• упор под инструмент.

Площадка под упор, выступает с 2 сторон, для симметричной разметки.

Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.

Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.

Использование приспособления Свенсона в качестве транспортира позволяет шкала, нанесенная вдоль гипотенузы.

Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.

Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.

Особенности угольника Свенсона

Кровельный угольник отличается от других измерительных инструментов тем, что в нем совмещено сразу несколько устройств. Он сочетает средство для построения углов с транспортиром, который предназначен для их точного измерения.

Устройство выглядит как прямоугольный треугольник, чаще с разной длиной сторон. Одна сторона имеет упор, позволяющий фиксировать линейку на твердой поверхности. На втором катете нанесены метки с шагом в 0,5, 1 или 2,5 см для поперечной разметки. На гипотенузе отметки имеют минимальное расстояние в 1 мм. Шкала делений наносится с обеих сторон. Метки глубокие, позволяют быстро отчертить линию, поставив точку в нужном месте.

Внутри слесарного приспособления есть прорезь, расположенная параллельно гипотенузе для разметки угла кровли. С противоположной стороны инструмент имеет выемку в форме прямоугольного треугольника, с гребенкой для параллельной и продольной разметки.

Конструкция устройства позволяет применять угломер в нескольких направлениях. Благодаря тому, что полотно изделия толстое, можно резать строительный материал прямо вдоль края.

Основой для изготовления угольника служит пластмасса или металл. Встречается 2 вида размеров изделия: 7 или 12 дюймов. Миниатюрный угольник можно поместить в карман, и он всегда будет под руками в нужный момент.

https://youtube.com/watch?v=vY-TEwNyPt0
