Пример расчета ливневой канализации
Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.
Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы
В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:
- Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:
Qr =80·0,01 = 0,8 л/с
- Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:
Q = Qr = 0,8 л/с
- Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:
- диаметр 50 мм, уклон 0,03;
- диаметр 63 мм, уклон 0,02;
- диаметр 75 мм (и выше), уклон 0,01.
Уклон трубы обратно пропорционален ее диаметру
- Материал трубопровода.
СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.
- Глубина прокладки подземной части.
Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.
- Монтаж стояков.
Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.
- Охранная зона.
СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

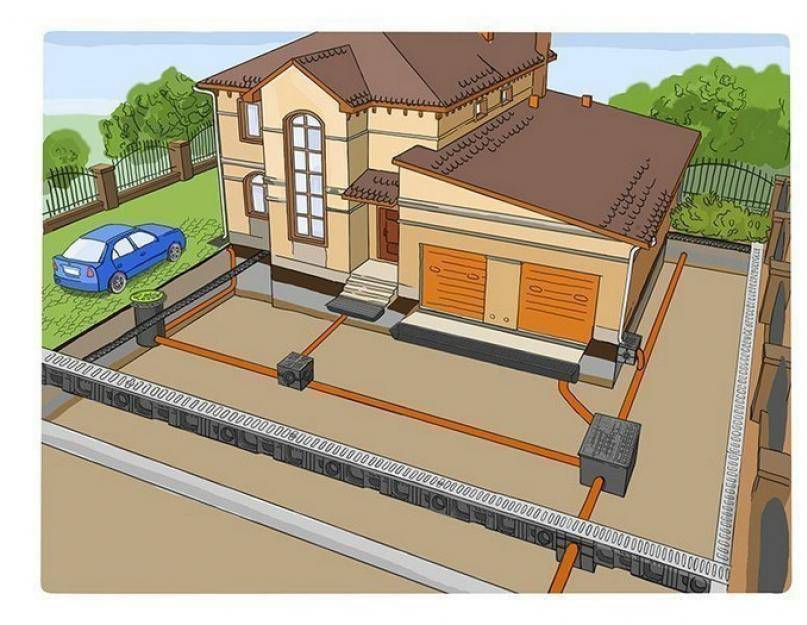

Типовая схема ливневки частного дома
Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др. Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.

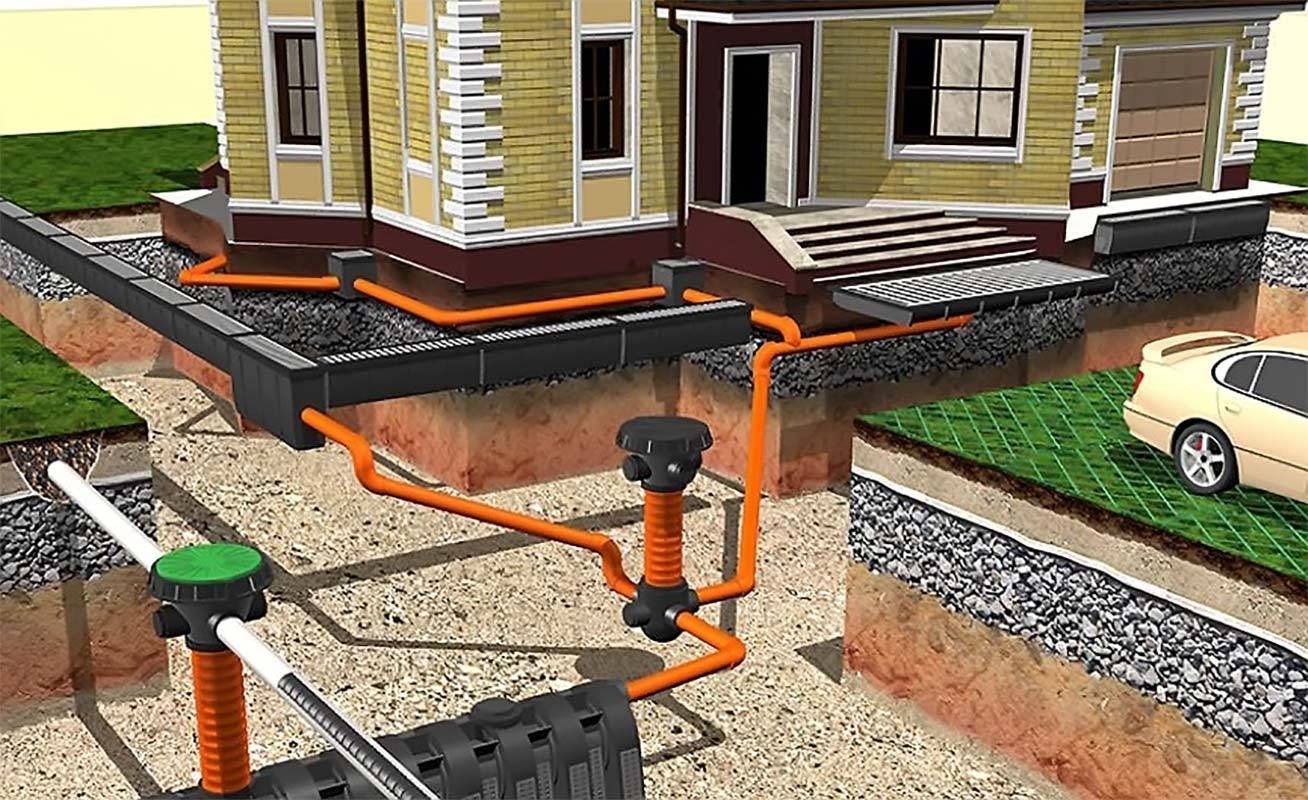

Классификация ливневки по способу сбора дождевой воды
Исходя из того, каким методом будет происходить сбор атмосферных осадков, выполняется классификация ливневой канализации на определённые типы.
- Точечная ливневая система, которая состоит из дождеприёмника, который монтируется под жёлобом внутреннего или наружного водостока. Все элементы, собирающие атмосферные осадки в конечном счёте соединяются в общую магистраль. Исходя из технических условий, дождеприёмник должен оснащаться специальной решёткой или пескоуловителем для предотвращения попадания внутрь ливневой канализации различного мусора, содержащегося в воде.
- Линейная система отвода атмосферных вод состоит из системы труб, проложенных в грунте, или в незначительно углублённых каналах. В таких системах происходит сбор и перемещение воды посредством лотков, проложенных открытым методом и оборудованных пескоуловителем или специальной решёткой. При этом размещение решёток происходит вдоль всей линии. Основным отличием линейной сточной системы от точечной является возможность сбора дождевой воды не только с крыши загородного дома, а и с дорожек и других участков, имеющих бетонное или другое покрытие. Такой тип ливневки способен охватить и обработать большое количество объектов.
Исходя из конструктивных отличий и степени охвата территории, должен выбираться тип ливневой канализации. Однако отталкиваться только от этих критериев при сооружении ливневки не рационально. В большинстве случаев ливневую канализационную систему в загородном доме обустраивают исходя из особенностей региона возведения домостроения. Только исходя из опыта организаций, занимающихся сооружением ливневок, в конкретно взятом регионе и выбирается тип и глубина прокладки канализационных каналов.
Эксплуатация
Врезка канализации частного дома в центральную сеть не уберегает хозяев от возможных проблем при ее эксплуатации. Для правильной работы системы без хлопот нужно следовать правилам эксплуатации:
- Исключить попадание отходов и бытового мусора в водосток.
- Кухонные сифоны, установленные в раковину нужно регулярно промывать, а унитаз чистить вантузом.
- Ерш из проволоки для сантехнического оборудования позволяет устранить засоры.
- Применять агрессивные чистящие средства не следует, так как они выбрасывают токсины в окружающую среду и негативно влияют на организм человека.
Монтажные работы лучше всего поручить специалистам, а не проводить врезку в центральную канализацию самостоятельно. Это позволит избежать ответственности за возможные ошибки и избежать расходов на проведение ремонта.
Профессиональные фирмы займутся разработкой проекта и определят оптимальное месторасположение септика, колодцев и траншей к центральной канализации. Дополнительно специализированные организации возьмут на себя задачу сбора согласований и документов.
Заплатив некую сумму за оказанные услуги, владелец получит качественную систему водослива, в полной мере сможет наслаждаться комфортным отдыхом за городом.

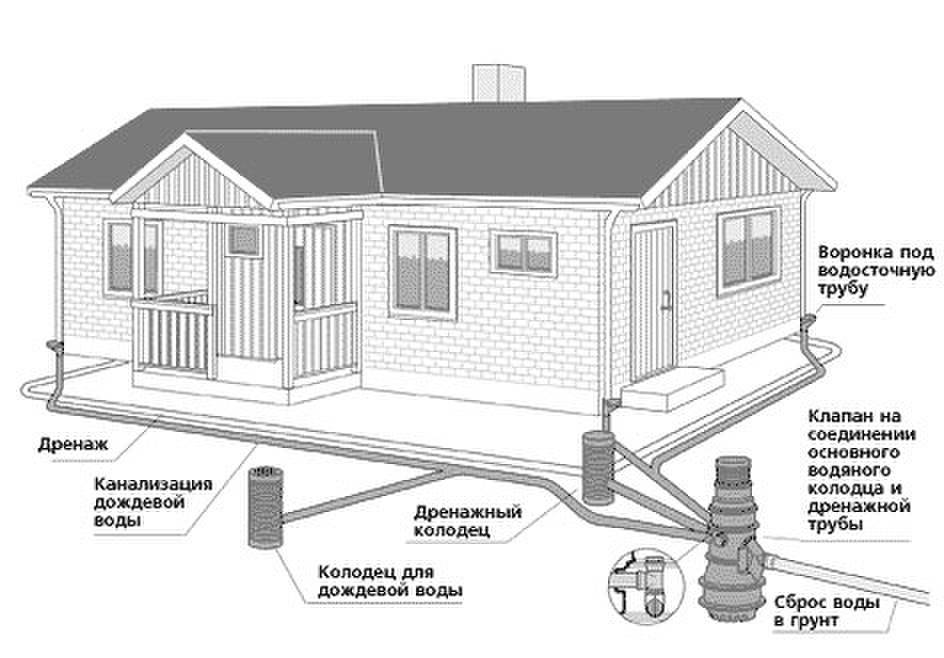

Устройство
Дождевая и талая вода, особенно, в регионах с обильным выпадением осадков, негативно сказываются на состоянии грунта перед домом. Земля «раскисает» и долго сохнет, ходить по ней некомфортно. Если на участке уложены дорожки, то они также приходят в негодность. Кроме того, вода постепенно подтачивает фундамент дома, что приводит к его разрушению. Таким образом, ливневая канализация – это необходимая для каждого участка конструкция.
Она устроена следующим образом:
- Водосточная система, установленная на крыше и стенах дома. Она считается частью ливневой канализации, так как осуществляет сбор воды с кровли. Водосток – это система труб и желобов, по ним талая и дождевая вода попадает вниз, не затрагивая стены дома.
- Дождеприемники и пескоуловители на грунте. Они могут быть точечными и линейными. Выбор того или иного типа приемников зависит от места их монтажа. Например, линейные модели ставят вдоль дорожек, чтобы вода не задерживалась на них.
- Конструкция, которая отвечает за сброс осадков или хранение сточных вод.
Есть несколько вариантов, каким образом перераспределить или утилизировать сточные воды.
- Полив растений. Если на вашем участке имеется огород, то дождевую воду целесообразно использовать для полива. Трубы ливневой канализации позволяют собрать воду в большой емкости, из которой она впоследствии распределяется в автоматизированную систему полива.
- Водоотведение при помощи центральной канализации. Этот вариант подходит, если огорода на участке нет, а также отсутствует возможность отвести воду другим способом.
- Водоотведение в сточную канаву или водоем, если таковые имеются поблизости.
- Устройство системы сброса воды. Это сложная конструкция, которая состоит из пластиковых труб, уходящих глубоко в землю.
Дождеприемники
Дождеприемник отвечает за сбор воды, которая поступает из водосточной системы. Дождеприемники могут быть изготовлены из разных материалов.
- Чугунные. Идеально подходят для регионов, где на ливневку имеется большая нагрузка. Если осадки в месте нахождения участка – частое явление, а их объем достаточно велик, то дождеприемник из чугуна справится с задачей наилучшим образом.
- Пластиковые. Привлекают низкой стоимостью и легким весом, удобны в транспортировке, их проще и быстрее установить.
- Кирпичные. Такой дождеприемник можно изготовить своими руками. Для этого нужно вырыть яму, облицевать ее стены кирпичом, а дно залить бетоном.
Самая распространенная форма дождеприемника – куб со стороной 300 мм. Внутри изделия стоят перегородки, которые делят весь его объем на несколько частей. В дождеприемнике обязательно имеются отверстия под монтаж труб, они комплектуются съемными корзинами для сбора мусора.
Пескоуловитель
Это устройство, которое предназначено для задержания нерастворимых элементов. Пескоуловитель не позволяет мелким камешкам и прочему мусору проникать в систему ливневой канализации и нарушать ее работу. При попадании в такую ловушку поток сточных вод уменьшает скорость, нерастворимые частички опускаются на дно, вода проходит дальше по системе уже без них.
Лотки
Другое название этих элементов – дренажные желоба или линейные дождеприемники. Они монтируются на поверхности грунта и отвечают за сбор и отвод дождевой воды. Бетонные или пластиковые лотки устанавливают вдоль дорожек, под скатом кровли и в других местах на участке.
Фильтр патроны
Предназначены для очистки стоков перед сбросом их в водоем или грунт. Чаще всего используются для водоотведения бытовых стоков, но и дождевая вода может быть загрязненной. Если предварительно ее не очистить, то токсичные вещества могут попасть в грунт, что негативно скажется на его состоянии. Особенно это актуально, если на участке разработан огород, а сточная вода используется для его полива.
Ошибки при установке ливневой канализации
При установке ливневой канализации своими руками, люди допускают ошибки, из-за которых в лучшем случае приходится тратиться на ремонт или установку новой системы. Чтобы избежать этой досадной оплошности, изучите подборку распространенных ошибок монтажа ливневки:
- Чрезмерная экономия при выборе материалов и деталей системы. При использовании обычных некачественных дождеприемников уменьшается срок эксплуатации канализации. Материалы плохого качества ставят функциональность канализации под угрозу, увеличивая шанс серьезного ремонта.
- Несоблюдение своевременного обслуживания ливневой канализации. Срок службы ливневой канализации значительно сокращается из-за отсутствия ухода за системой. Каждые 2 года нужно проводить чистку ливневой канализации. Проводится очистка колодца от ила, убирается мусор из воронок, промываются лотки при помощи садового шланга. Своевременная очистка канализации обеспечивает долгий срок службы и эксплуатации.
Недостаточный угол наклона труб канализации. Неправильно расположенный трубопровод влечет за собой засоры и замерзание воды в холодные периоды. Слишком большой наклон труб приводит к увеличению потока воды, из-за этого песок и мелкие частицы не успевают за потоком и оседают на внутренних поверхностях труб.
Ливневая канализация, выполненная без перечисленных ошибок, выглядит эстетично, полностью выполняет свои функции и имеет долгих срок службы.
В данной статье мы рассмотрели, как осуществить монтаж ливневки своими руками, я рассказал о материалах и инструментах, которые нужны для проведения работ, а также перечислил основные ошибки при монтаже канализации. Прочитав эту статью, вы без труда сможете установить ливневую канализацию на своем участке. Не допускайте ошибок в монтаже системы, таким образом вы гарантируете себе красивый участок без луж и долговечность построек.
Четыре года – полет нормальный.
Спустя четыре года никаких проблем с ливневкой не возникло ни на даче, ни дома, единственное – колодец справляется с обычным дождем, но если ливень сильный, подтапливает. На фото результат как раз сильного ливня, когда «плыла вся улица». Дренажный колодец как раз под «озером».
Вывести стоки за границы участка в данном случае не дал сильный перепад высот, а углубляться yury_by не стал, чтобы не загрязнять водоносный слой. Если подтопления будут частыми, умелец планирует пойти не вглубь, а вширь, добавив еще одно кольцо рядом и объединив их доборным.
Когда отвода только стоков недостаточно, приходится делать дренажные системы. А чтобы максимально отодвинуть капитальный ремонт, к защите дома необходимо подходить комплексно. В видео – система ливневой канализации по своему проекту.
Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю
Процедура расчета
На основе данных, приведенных в предыдущем пункте статьи, нам нужно произвести расчет, который позволит соорудить эффективную ливневую систему. Если расчеты будут верными, то и все санитарные нормы будут соблюдены.
Основа расчета –это максимальный объем воды, с которым может справиться система. Этот объем можно получить путем простой формулы:
D х S х Q20 = V
В формуле D – интенсивность поглощения воды поверхностью (эту информацию можно найти в справочниках), S – общая площадь, Q20 – максимальная интенсивность атмосферных осадков (она тоже имеется в справочниках по конкретной территории), которая измеряется в л. за сек. на 1 гектаре, и V – максимальный объем отводимой воды.
Дабы было удобнее, ниже мы привели таблицу, в которой указана интенсивность поглощения влаги различными материалами (D).
| Тип материала | D |
| Щебень | 0,4 |
| Щебень+битум | 0,6 |
| Цементобетон | 0,85 |
| Асфальтобетон | 0,95 |
| Кровля | 1 |

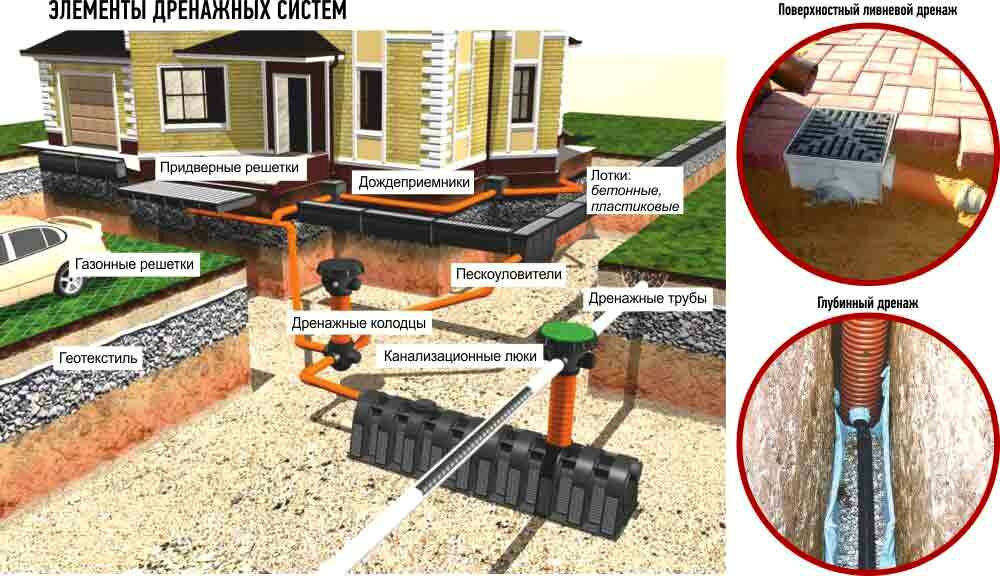

На какие виды подразделяются дренажные системы?
Поверхностные. Такие системы бывают точечными и линейными.
Точечные располагают в тех местах, где часто скапливается вода:
- под водосточной трубой;
- возле входа в дом.
Устройство линейных систем предполагает прокладывание траншей небольшой глубины по периметру участка.
Глубинные. Системы для сбора и отвода грунтовых вод, являющиеся разветвлёнными сетями перфорированных труб.
Подготовительные работы
- Технология монтажа дренажной системы на первом этапе предполагает исследование участка. Это необходимо для того, чтобы определить углы наклона.
- Те, кто подходит к делу обстоятельно, обязательно займётся составлением детализированного проекта. Уклон должен быть не меньше 5 миллиметров на 1 метр. Предусмотрены ревизионные колодцы, упрощающие эксплуатацию и чистку труб.
- Устройство дренажных систем сопряжено с некоторыми трудностями, связанными с необходимостью проведения земляных работ. Таким образом, подобные мероприятия следует проводить, когда не планируется посадка растений и деревьев.
Выполнение работ подразумевает наличие:
- тачки, уровня, колышков, верёвки, трамбовки, мастерка
- пластиковых колодцев, речного песка крупной фракции;
- лопат, рулетки, болгарки либо ножовки
- дренажных труб (гибких гофрированных либо жёстких перфорированных);
- лотков, решёток, муфт, фитингов, цемента;
- гравия (подойдёт щебень фракции 20-40 миллиметров);
- геотекстиля.
Ливневая канализация своими руками. Пошаговая инструкция
Монтаж ливневой канализации похож на устройство обычной канализационной системы. Этапы выполнения работ:
- Составление проекта. На этом этапе полностью обсчитывается стоимость работ, определяется перечень материалов и их количество. В проекте присутствует схема ливневки.
- Строительство водосточной системы. Начинают работы с верхних точек, то есть в первую очередь обустраивается водосток на крыше.
- Обустройство системы отвода воды
- Сначала выполняется разметка согласно проектной документации. Места для каждого элемента – дождеприемника, колодца, канала – размечаются колышками.
- Далее копают траншеи под монтаж дождеприемников и лотков. На дне траншеи обустраивается песчаная подушка, если есть вариант прорастания корней, то нужно проложить траншею геотекстилем.
- Монтаж колодцев и коллекторов.
- Монтаж дождеприемников, лотков и пескоуловителей.
- Монтаж труб выбранного диаметра.
После сбора системы важно протестировать ее и устранить недостатки, если таковые обнаружатся

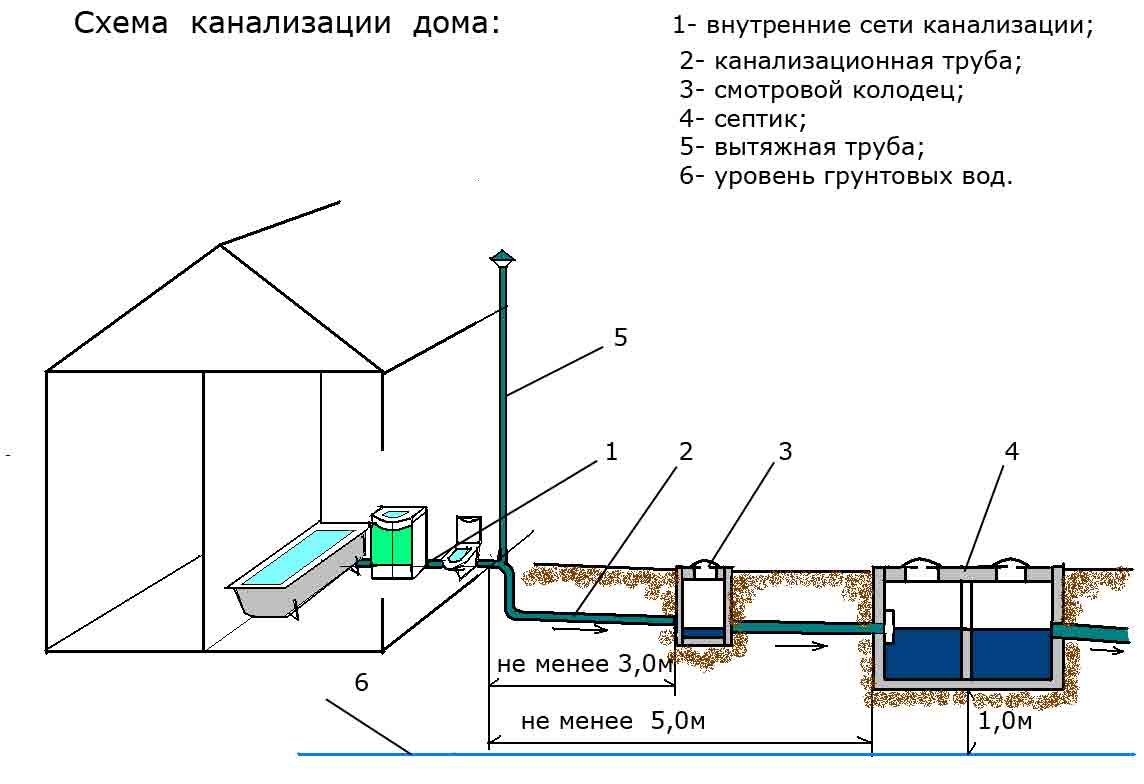

Устройство водоотвода в частном доме

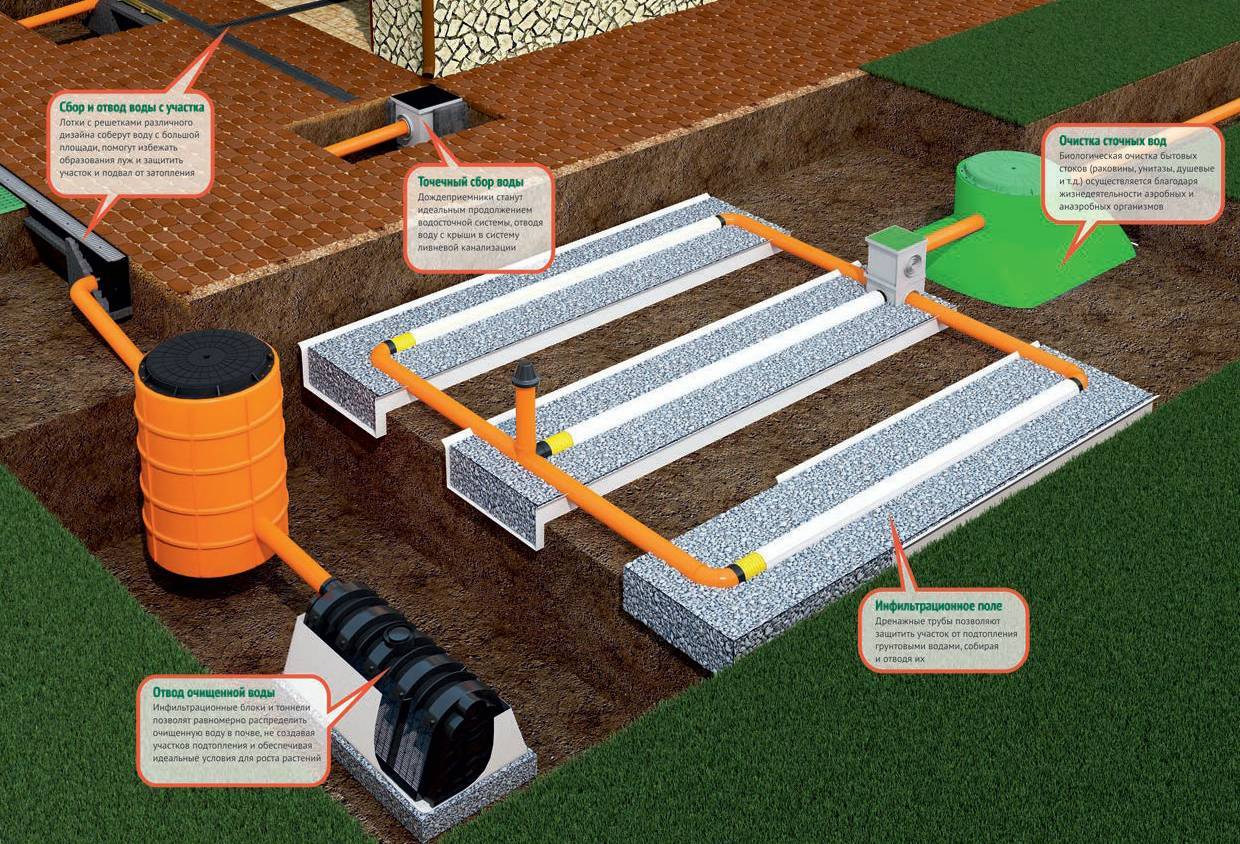

Два вида водоотводных систем планируются на стадии строительства дома – это дренаж и канализация. Водосточную ливневку обустроить легче, поэтому ее оставляют для заключительного этапа строительства.
Сделать водоотведение в частном доме своими руками можно разными способами:
- совместить ливневку с дренажной системой и сделать отвод в речку или озеро, если такие есть неподалеку;
- обустроить для каждой системы свой септик, при этом воду можно использовать для полива огорода и сада в летнее время;
- сделать общую систему, но выкопать несколько колодцев: один из них для отстойника с твердыми отходами, второй и третий в качестве фильтрационных полей с открытым дном, где жидкость будет впитываться в почву по мере поступления.
Канализационные трубы обычно прокладывают в грунте ниже уровня промерзания почвы в конкретном регионе, особенности которого можно узнать у местных архитекторов или обычных строителей.
Ливневка прокладывается не так глубоко. Система представляет собой комплекс лотков, вкопанных вровень с почвой, по которым перемещается жидкость до места своего хранения.
Дренаж – это глубинная или поверхностная система, которую необходимо организовать вокруг здания, если имеются подвальные помещения. Поверхностную дренажную систему часто соединяют с ливневой, чтобы экономить материалы.
Особенности проектирования и расчёта ливневки
Реализовывать любые планы, связанные со строительными работами без предварительных расчётов — бессмысленная трата денег. Если ливневая канализация не сможет справляться с поставленными перед ней задачами, то какой смысл в её сооружении. При этом если соорудить слишком мощную сточную канализацию в частном доме, то это приведёт к неоправданным денежным затратам. При этом для проведения расчётов и составления планов потребуются следующие сведения:
- Усреднённые показатели объёмов атмосферных осадков, которые были зафиксированы метеорологическими службами конкретно взятого региона.
- Частота выпадения дождей и толщина снеговых покров, которые необходимо отводить посредством ливневой канализационной системы линейного типа.
- Площади обрабатываемых стоков. В случае с точечной ливневкой в учёт берётся площадь крыши частного дома. Причём учитывают неполную её величину, а плоскостную проекцию. Если обустраивается линейная система сбора сточных вод, общей площадью будет результат суммирования всех объектов подлежащих обработке.
- Физико-механический показатель почвы приусадебного участка конкретно взятого региона.
- Наличие и место прохождения ранее обустроенных на земельном участке коммуникаций, проложенных в грунте.
Перечисленные выше параметры и интенсивность выпадения осадков собираются метеослужбами на протяжении многих лет путём исследования физико-химических явлений в атмосфере, конкретно взятого района, где обустраивается ливневая канализации. Все полученные данные сводятся в таблицы и фиксируются в нормативных показателях СНиП, которые и берутся в основу проведения расчётов и выбора типа системы отвода дождевой воды.
Типы сточных систем – выбираем водосборники
Название у этого инженерного сооружения общее для любых конструкций – дренажная система. Но вот как она будет расположена на участке вокруг дома – возможны варианты. Различают точечный и линейный типы. Особенности их устройства можно понять из названий. Первый способ стока дождевой воды подразумевает установку приёмных воронок с решётчатыми или сетчатыми улавливателями различного мусора. Для эффективности все ближайшие поверхности должны иметь наклон в сторону такой воронки. Второй тип – это уложенные на определённом отрезке решётки над желобом или неглубокой канавой.
Также можно выбрать способ расположения собирающих и отводящих элементов системы. Это может быть заглубленная сеть из труб большого диаметра с хорошей пропускной способностью и специальными смотровыми колодцами. Данный вариант хорош тем, что незаметен и потому совершенно не портит ландшафтный дизайн придомовой территории. Основной минус заключается в том, что потребуется очень много земляных работ. Также можно проложить сеть желобов по поверхности, прикрыв их решётками. Тянущиеся вдоль садовых дорожек такие водосборники будут заметны, но не нарушат вид благоустроенной территории, и такой тип легче смонтировать своими руками.
Как правильно сделать?
Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.
Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.
Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.
Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.
Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.
От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.
Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился
Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает
Поэтому не стоит бояться промерзания. Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см.
В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.
Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.
Особенности установки

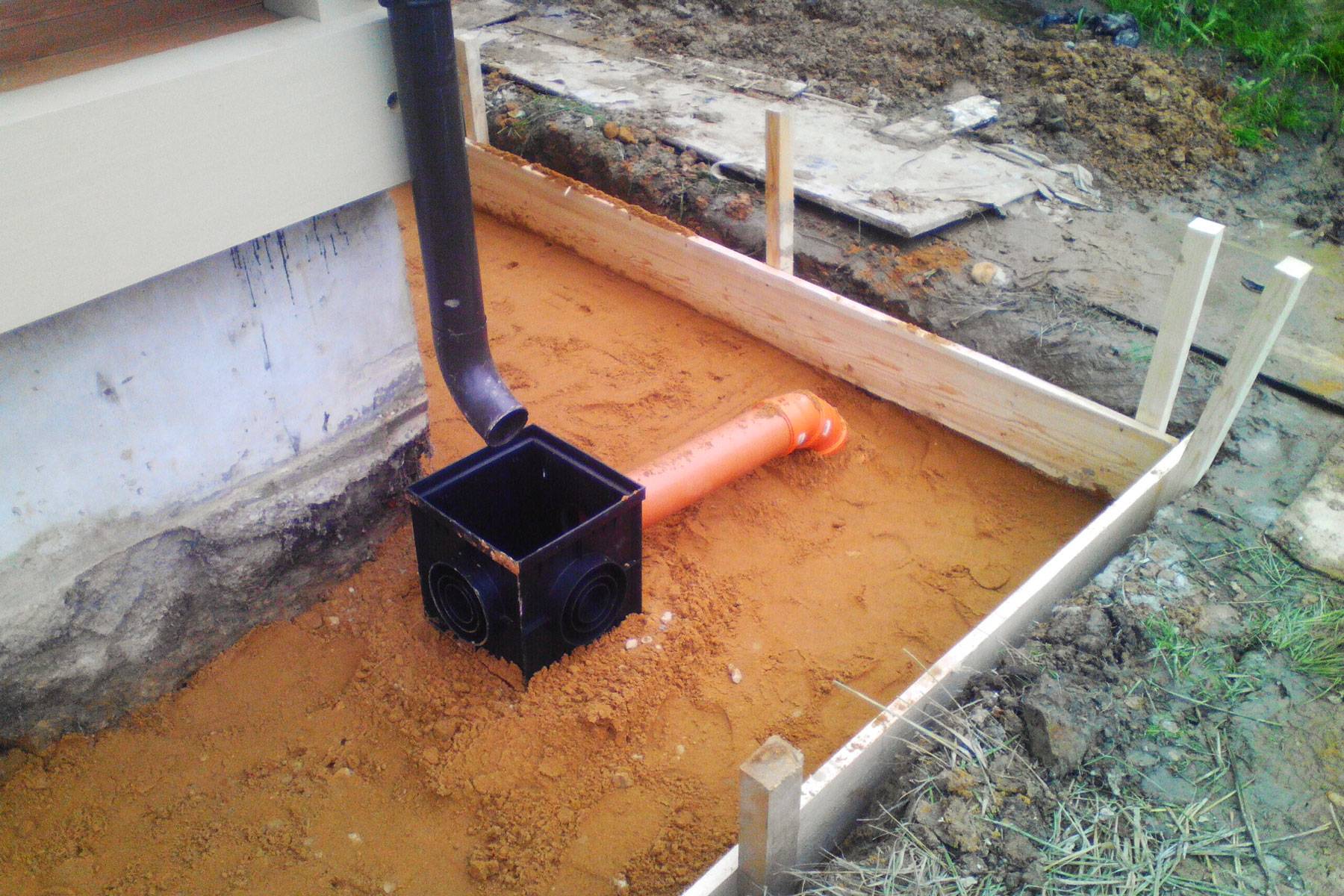

Если принято решение самостоятельно установить пластиковый дождеприемник, то предварительно необходимо провести соответствующую подготовку. Основным местом локализации процесса и самого пластикового дождеприемника служит небольшая территория под трубой, где собираются все атмосферные осадки. Каждый сток должен приводит в специальный резервуар. В противном случае пластиковый дождеприемник просто не выполнит всех своих функций. Для начала измеряем высоту и длину прибора. Это необходимо чтобы вырыть правильных размеров котлован. Выполняя действия следующей инструкции, проблем при эксплуатации пластикового дождеприемника возникнуть не должно:
- Котлован должен быть вырыт в соответствии с параметрами дождеприемника, дополнительно прибавляя к глубине порядком 40 см и сбоку 3 см
- Дно котлована необходимо присыпать песком. Получившаяся масса должна быть мокрой и равномерно распределена по поверхности. Для этого можно взять кувалду
- Подключаем канализационные трубы, ведущие прямиком к коллектору. Установка по высоте должна быть равномерно распределена
- Сверху заливаем слой из бетонного раствора порядком 30 см и ожидаем его затвердевания
- На самом дне как можно туже нужно закрепить дождеприемник
- По бокам устройства заливает бетон. Если стенки чугунные, то за конструкцию можно не переживать. Повышенного внимания требует модель из пластика, уступающая по прочности
- Устанавливаем перегородку
- Ставим защищающую решетку.
Образовавшийся промежуток рекомендуется засыпать щебенкой. Гравий также приветствуется. Как правило, решетка уже идет в комплекте к устройству, но в любом магазине можно приобрести ее отдельно. Чтобы придать красивый вид, можно даже найти решету, обработанную позолоченной краской
Крайне важно периодически чистить ее от загрязнений, мусора, поскольку мелкие части все же могут проникать к дождеприемнику и засорять его, что приведет к более быстрому выходу из строя
Для чего нужна решетка?
Решетка в дождеприемнике совмещает в себе важное функциональное значение и выступает в качестве декоративного элемента. Вне зависимости от вида дождеприемника, она обязательно имеет фиксатор, который помогает ей оставаться на своем месте в пластиковом дождеприемнике
Наличие дополнительных креплений только увеличивает безопасность использования и ее открытие. Это отличная ловушка для попадания большого сора в дождеприемник. Поэтому риск серьезных загрязнений существенно снижается.
Самостоятельно монтируем ливневую канализации на даче
Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.

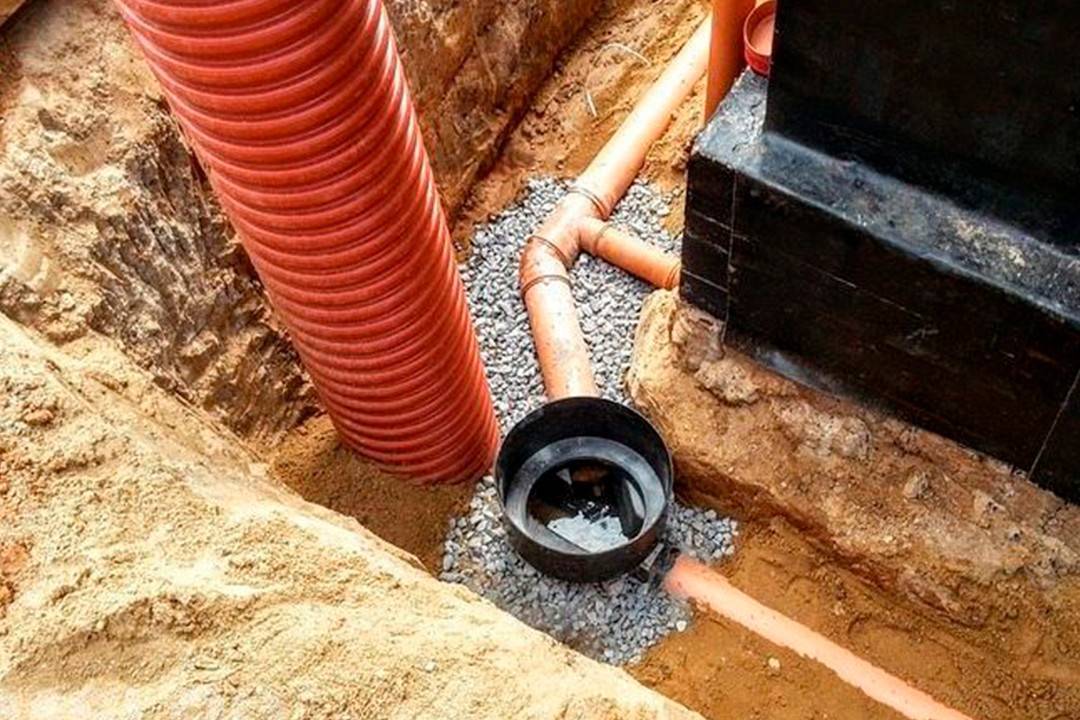

Монтаж труб ливневой канализации вокруг загородного дома
Технология монтажа ливневой канализации
- На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
- Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
- После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
- Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
- Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
- При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
- Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
- Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.

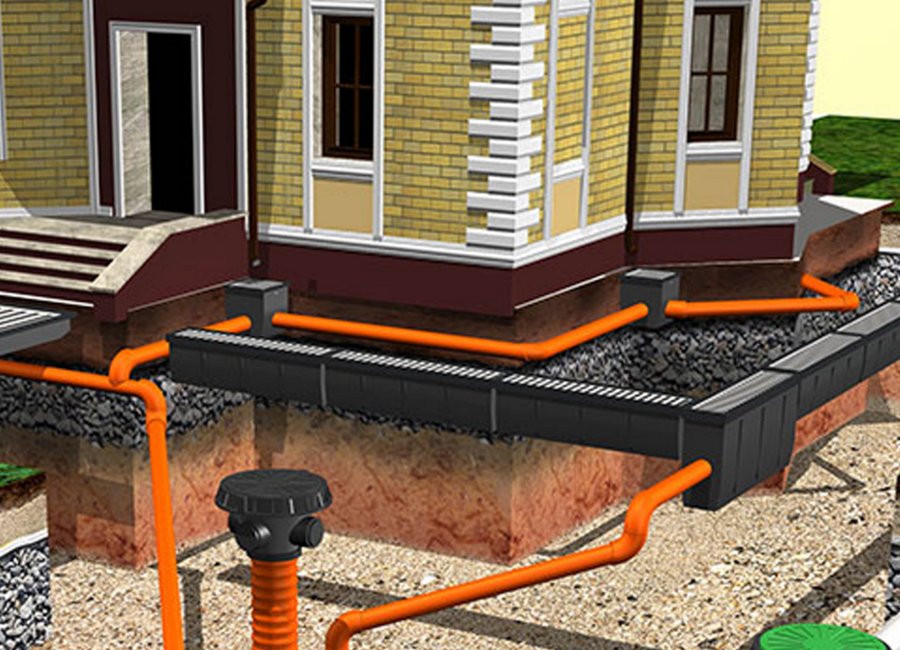

Устанавливаем лотки для ливневой канализации
Особенности монтажа ливневой канализации
Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.
Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.
Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.
Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.
Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.
Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.
На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.
Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.
