Основная конструкция
Конструкция

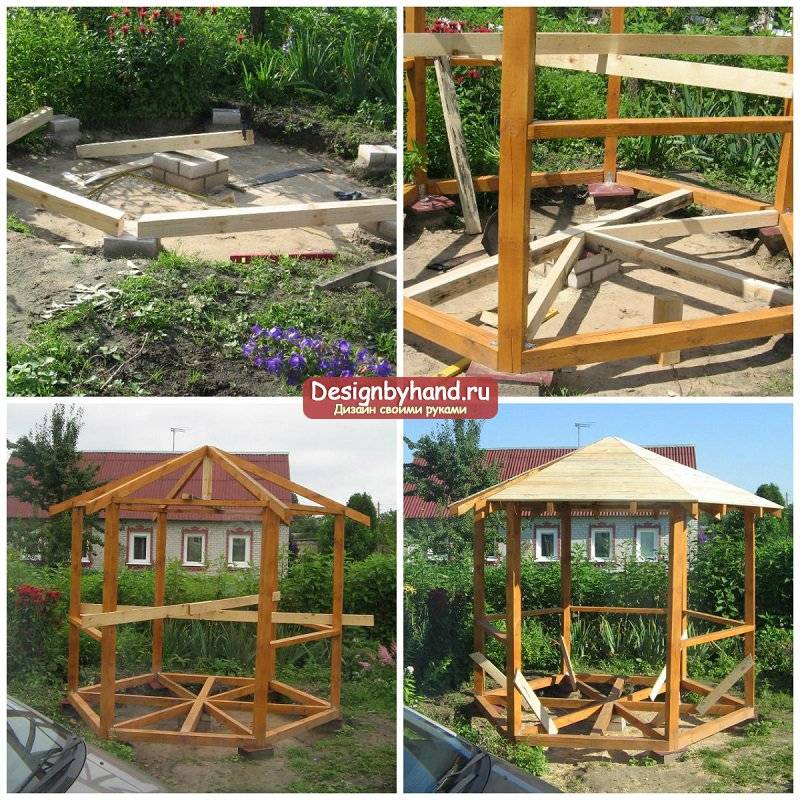

Принцип возведения деревянного и металлического каркаса во многом схож. Для первого варианта понадобится брус 10×10 см и обрезная доска 10×5 см. Во втором случае для основания понадобится двутавровый швеллер, а для стоек квадратная профильная труба размером 6×6 см или 8×4 см. При этом все работы осуществляются при помощи сварочного аппарата.
- Если были выбраны первые три варианта фундамента, тогда необходимо сделать нижнюю обвязку. Для этого брус обрезается по длине каждой из сторон, аналогичным образом делается еще один элемент, который будет уложен в середину.
- Они связываются между собой. Для этого по углам делается вырез глубиной 5 см, а шириной 10 см. Пазы стыкуются между собой и закрепляются саморезами.
- Следующим шагом будет установка угловых стоек. Для них используется такой же материал, как и для ростверка. Они крепятся к основанию при помощи металлических пластин-уголков. Чтобы сделать сочленение более надежным, необходимо вырезать шип и утопить его в соответствующий паз.
- Если стены более 3 метров, тогда необходимо сделать дополнительные вертикальные опоры из обрезной доски. Устанавливать их можно через 1 м.
- Сверху все элементы связываются при помощи двух досок, которые прибиваются по внутренней и внешней стороне. Углы укрепляются металлическими планками.
- Следующим шагом укладывается пол. Его можно сделать из шлифованной доски, которая прибивается встык. При финишной отделке ее можно покрыть лаком и морилкой.
- Если планируется односкатная крыша, тогда стойки на одной стороне необходимо сделать выше на 20–30 см. Для двускатной или четырехскатной они должны быть одинакового размера. Для первого варианта достаточно будет просто через 40 см установить доски от одной стены до другой и зафиксировать их. Для двускатной понадобится собрать несколько ферм, их можно расположить с шагом в 60–100 см. Представляют они собой равнобедренный треугольник. Первым делом монтируются два крайних. Они выставляются по уровню в горизонтальной и вертикальной плоскости. Между ними натягивается 3 лески, которые будут служить ориентиром для остальных составляющих. Соединить их между собой можно при помощи подконьковой балки или косыми перемычками. Делается обрешетка под конкретный настил, и площадь накрывается.
Беседка с четырехскатной крышей
Для монолитного фундамента угловые стойки необходимо утопить в землю. Это можно сделать еще на этапе заливки или уже после. По 4 углам выкапываются ямы на глубину 50 см. Делаются столбики по принципу фундаментных, о которых писалось выше. Они будут опорой для стоек. Дальше сборка такая же, как в предыдущих вариантах, но уже не требуется выполнять нижнюю обвязку. В этом случае можно пойти и другим путем. Основные стойки могут быть не деревянными, а кирпичными. Для этого по углам выкладываются колонны, которые внутри обязательно армируются. Сверху на них укладывается деревянный брус 10×10 см. Элементы перевязываются между собой, как описывалось для ростверка. Это будет мауэрлат, который станет основой для кровли.
Стропильная система четырехскатной крыши
О некоторых элементах, которые могут располагаться внутри, уже говорилось по ходу статьи. Пространство между стойками может быть открытым. Несколько сторон можно закрыть при помощи прозрачного поликарбоната. В другом варианте до середины делается кладка облицовочным кирпичом. Оставшийся проем остается как есть, или в него монтируется деревянная решетка. Вокруг территорию можно засадить диким виноградом или плющом. Со временем он окутает всю беседку и получится зеленый островок.
При желании строение можно сделать с элементами, заимствованными у колыбы. Для этого в середине крыши оставляется отверстие, которое будет использоваться для выхода дыма. В этом случае прямо посередине можно сделать кострище, что позволит наслаждаться огнем в любую погоду, расположившись вокруг него на удобных креслах или лежаках.
Обработанная лаком беседка

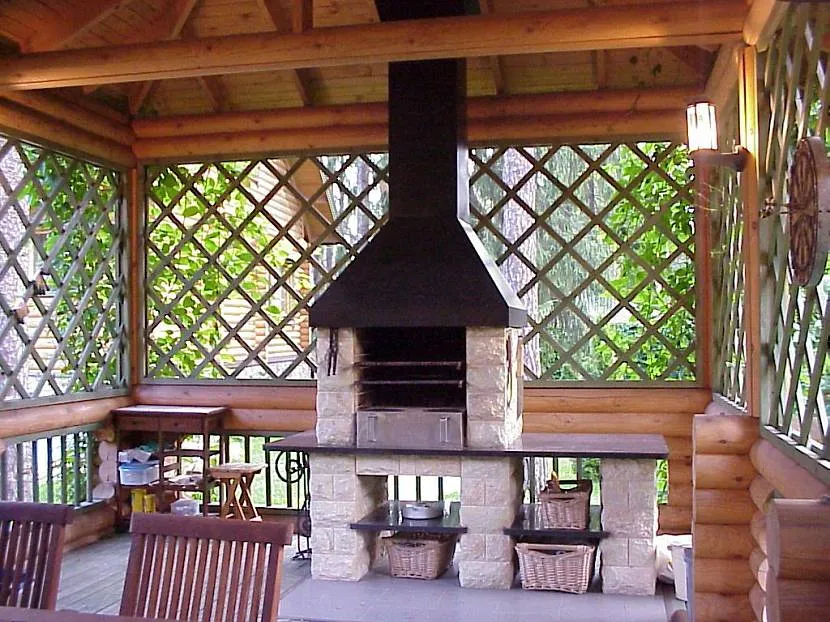

Беседка с мангалом или барбекю
Владельцы беседок с мангалами могут жарить шашлыки и не беспокоиться о погоде. Чтобы конструкция была безопасной и надежной для нее делают фундамент с дополнительными опорами для мангала, печи. Стены возводят из кирпича, блоков, деревянного бруса с противопожарной обработкой.
Форма мангала выбирается по личным предпочтениям, важно только обеспечить наличие по его краю бортика для опоры на каркас. Теплая дровяная печь удобна в использовании, но весит она очень много, требует усиленного фундамента
Проект строения с открытым источником огня должен учитывать пожарные нормы. Перед мангалом или топкой необходимо обеспечить 3 м свободного пространства, по бокам более 1 м. Стену, приближенную к источнику огня, можно обшить цементно-стружечной плитой. Напольное покрытие под мангалом и в радиусе 1 метра от него покрывают листовым железом. Если пол каменный, то дополнительной защиты не нужно.
Беседка с мангаломИсточник pinterest.ru

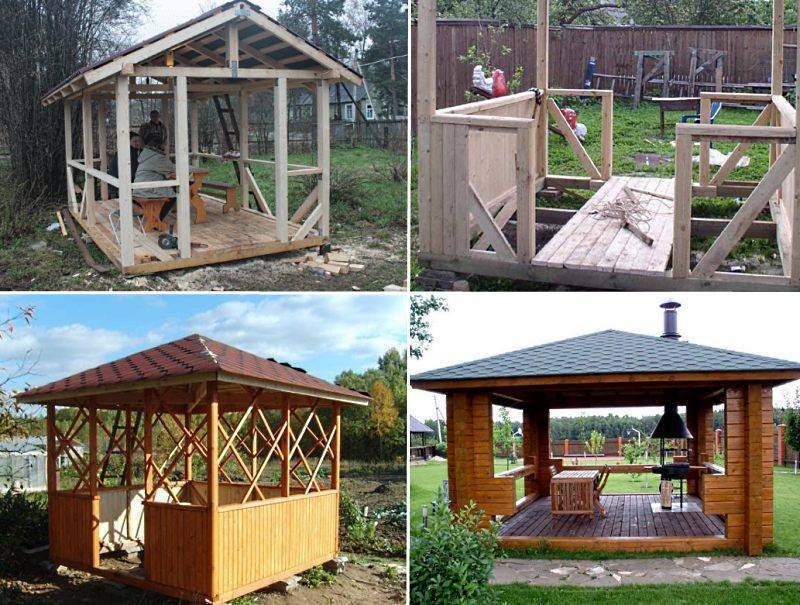

Открытая беседка своими руками
Здесь показано, как построить открытую беседку своими руками из дерева. Конструкция, как видите, солидная. Основным строительным материалом будут деревянные балки, объем, и количество будет зависеть от размера конструкции, автор не приводит цифры, так что придется подбирать самим. Второй необходимый материал металлические прутья двух видов Т-образные и L-образные. А еще понадобятся винты, очень большие винты, в два раза больше, чем толщина балок. Не забудьте про лестницу, желательно крепкую, в этом проекте это основной инструмент. Бетон является еще одним необходимым материалом для строительства вашей беседки, его будете использоваться в качестве основы и якоря для всей структуры.После того, как сделаете чертеж, сможете увидеть, какие размеры необходимо для всех деревянных частей. Если есть инструменты, все компоненты можно напилить самостоятельно. Это самый дешевый вариант. Если нет ни навыков, ни инструментов, нужно найти кого-то, кто это сделает..
Первый шаг, построить основание.
- Подготовьте участок и залейте плиту нужного размера. Если вы хотите больше прочности, добавьте металлическую арматуру бетон.
- Далее установите деревянные балки и металлические опоры в бетон под углом 90 градусов.
- Если есть пробелы между металлом и деревянными частями опор, используйте деготь и силикон, чтобы их заполнить и создать водонепроницаемое уплотнение.
- Повторите этот шаг для всех опор. Как правило, устанавливают четыре столба, но если вы выбираете другой дизайн, может потребоваться больше опор.
- Следующий шаг, установите деревянные перекладины на опоры, не забудьте измерить все стороны и убедиться, что они равны. Затем закрепите их на месте с помощью винтов.
- Следующий шаг, крепление боковых перекладин, к тем, которые вы установили на столбах.
- Затем необходимо сделать треугольную структуру, которая будет поддерживать крышу. Треугольная форма этой части конструкции предназначена для распределения веса вниз к опорам, что будет особенно полезно, если вы живете в местности с высоким уровнем осадков, особенно снегом.
- Используйте металлические прутья, чтобы надежно зафиксировать диагональные кусочки. Пропустите металлический стержень через две деревянные части, чтобы убедиться, что они прочно удерживается на месте.
- Теперь установите верхнюю перекладину, где будет крепиться крыша. Для этого, возможно, придется использовать веревку или привлечь дополнительную помощь, чтобы держать части вместе.
- Теперь пришло время поставить опоры крыши, которые помогут удерживать вес. Поместите поддержку примерно через каждые 55 см. Надежно закрепите опоры винтами.
- Накройте крышу листами фанеры, этот слой должен выдержать большой вес, его необходимо закрепить очень надежно.
- После этого прикрепите водонепроницаемый слой. Существуют различные виды крыш, вы можете выбрать какой больше предпочитаете, но слоистые плитки являются популярным и эффективным выбором.
Источник фото www.instructables.com/id/Build-a-gazebo-from-sketchup-to-reality
С чего начать проект беседки
Чтобы выбрать для проекта беседки оптимальное место расположения на участке используйте следующие правила:
- Беседку лучше располагать вблизи естественных или искусственных водоемов, это позволит обеспечить естественный приток свежего воздуха в жаркое время суток;
- Окна беседки нужно ориентировать на красивый вид и хотя бы одна ее сторона освещалась бы солнцем;
- Наличие естественной защиты от продувания ветровыми потоками, это могут быть естественные зеленые насаждения или высокий забор;
- В зависимости от формы беседки и ее функциональности под ее строительство будет необходимо 4 – 20 м.кв площади.
Обратите внимание, как удачно распланирован дачный участок на схеме ниже:
Какие материалы можно использовать

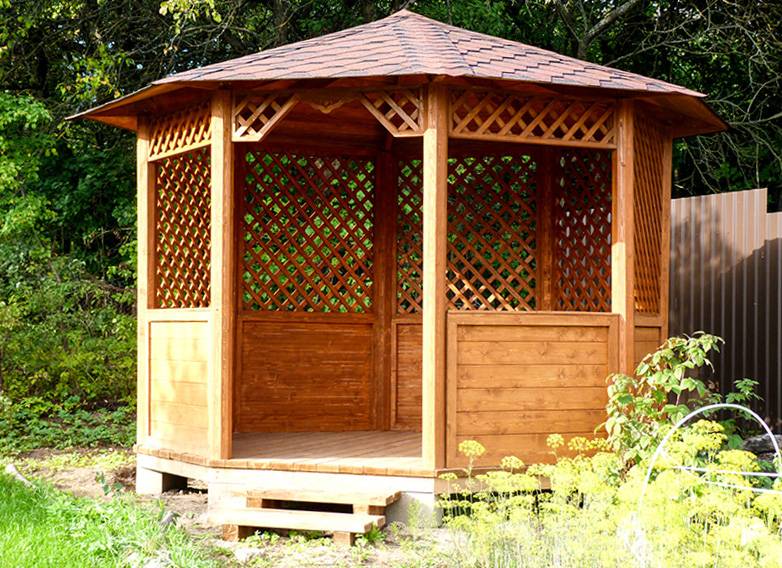

Сделать восьмигранную беседку своими руками можно из различных материалов. В делом, для беседки подойдут все строительные материалы. Но каждый из них имеет свои особенности, которые необходимо знать и учитывать при выборе. Такие особенности нужно рассмотреть более детально:
Кирпич или блоки. Эти материалы для беседки весьма массивны и дороги. Если делать беседку с 8 углами, то конструкция из кирпича или блоков получится слишком громоздкой. И такая громоздкость будет неоправданной. Ведь можно обойтись другими, более уместными материалами. Данные материалы для конструкции беседки хорошо подойдут только при возведении больших построек площадью свыше 20 кв. метров. Кроме того, кирпич, блоки наиболее уместны для круглогодичных конструкций. Если планируется сезонная постройка, то эти материалы лучше не использовать;
Восьмиграння беседка из кирпича
- Металл. Как правило, для конструкции нужны трубы круглого сечения или профильные. Надо сказать, что металлические столбы и другие элементы позволят создать очень прочную постройку. Она выдержит сильные порывы ветра и более 60 лет эксплуатации. Однако металлическая конструкция имеет и недостатки. В первую очередь следует отметить дороговизну материала. Между тем, при создании беседок своими руками, цена реализации проекта имеет важнейшее значение. Кроме стоимости материала, проекты сложны в исполнении. Ведь для создания такой беседки своими руками нужно использовать сварку. А это значит, что необходим опыт работы и расходные материалы. Поэтому, при необходимости сделать беседку самому и сэкономить, металлический каркас не станет лучшим вариантом;
- Древесина. Данный материал имеет такой же срок службы, что и металл. По прочности древесина не уступает стальным элементам. Поэтому, при создании беседок можно применять брус с рейки для каркаса открытых беседок. Если нужно сделать постройку закрытого типа, то следует использовать доску. Применение дерева позволит сэкономить, поскольку на строение размеров 3 х 6 понадобится не более 3 кубов древесины. Обрезной материал стоит до 9000 рублей за 1 куб. Соответственно, базовые материалы для каркаса обойдутся всего в 24 000 рублей. При этом дерево легко обрабатывать самостоятельно и легко монтировать, используя современные стальные крепежи.
В целом, именно древесина станет идеальным вариантом беседки при возведении постройки самому. Но надо понимать, что расходы на фундамент или кровельный материал не зависят от типа каркаса.

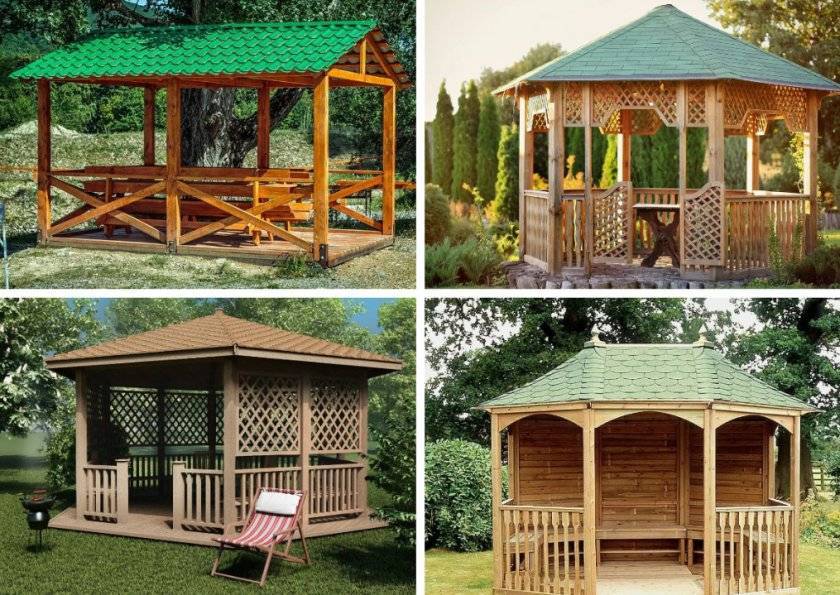

Фото оригинальных беседок из дерева без чертежей
Это вариант — и каменный и деревянный. На колоннах из бутового камня установлены опры из брусаДеревянная беседка в современном стилеДля любителей нестандартных решений еще она беседка из кругляка, в интерьер которой отлично вписаны два дереваТоже интересно: беседка из бутылокСтиль тот же — в качестве опор использованы засохшие деревьяИ совсем сказочный стиль: беседка, похожая на избушку бабы-ягиЭто реализовать проще, но только тем у кого с пространственным воображением все нормальноДля любителей основательных построек: беседка из камняОригинальная беседка из дерева восьмигранной формыБеседка, оформленная в китайском стиле
Подготовка к строительству
Выбор профильной трубы
Размеры различных труб
При поиске следует обращать внимание на три важных показателя:
- Длина.
- Ширина.
- Толщина стенок.
Форма трубы роли особой не играет (квадратная или прямоугольная)
Важно, чтобы металл выдержал порывы ветра и не погнулся при первом же касании человека, но в то же время вышел сравнительно недорого. Всегда можно купить трубы весом по тонне каждая, но какой смысл переплачивать?. Поэтому исходя из опыта форумчан сайта «ForumHouse», предлагаю следующие размеры и толщину профильной трубы для беседки:
Поэтому исходя из опыта форумчан сайта «ForumHouse», предлагаю следующие размеры и толщину профильной трубы для беседки:
- Нижнее основание: 60*60*2 мм.
- Опорные стойки (столбы): 60*40*2 мм или 50*50*2 мм.
- Верхняя обвязка: 40*40*2 мм.
- Ферма: 60*40*2 мм.
- Перила: 40*20*20 мм.
Представленные выше размеры — не минимальные значения. Конструкция из предложенной трубы будет надежной и устойчивой, поэтому чуть-чуть сэкономить на материале можно, но ради безопасности мы не рекомендуем этого делать.

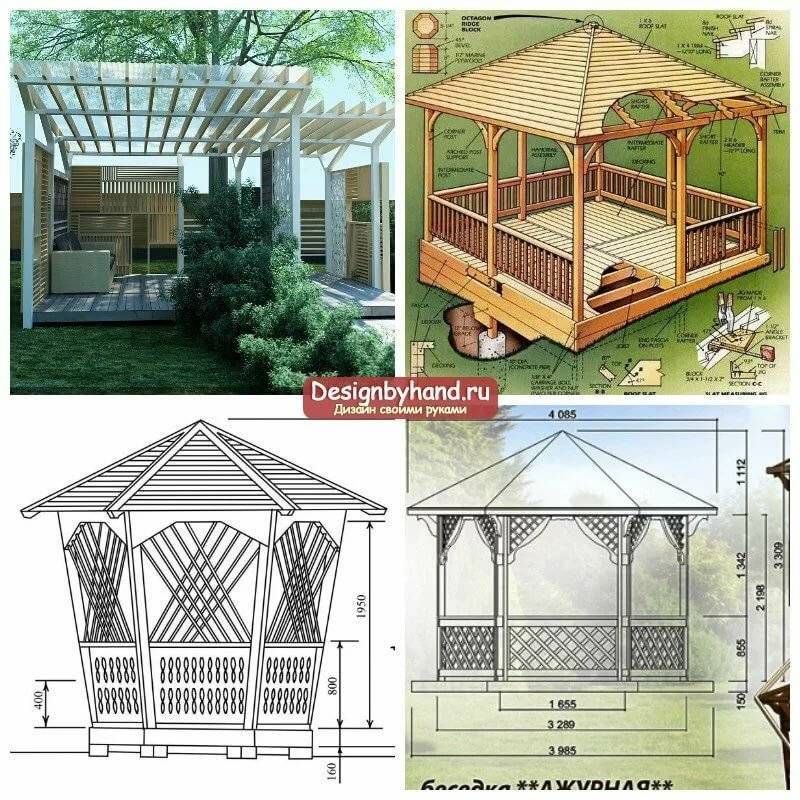

Чертежи с размерами
Так как далее будет рассматриваться строительство определенной беседки, то здесь я решил собрать проекты с разной формой и размерами. Возможно, что представленные чертежи вас впечатлят больше, чем-то сооружение, которое будет строиться на ваших глазах дальше.
Чертеж беседки из профтрубы 3 на 3 метра
Самый интересный проект, по моему мнению, представлен выше. Автор указал абсолютно все размеры сооружения, ввиду чего каркас стал более очевидным для восприятия. Поучаствовать в строительстве даже захотелось ? .
Фото готовых вариантов
Ниже будут приведены несколько идей, которые вы сможете осуществить у себя на даче. Профильная труба позволяет делать беседки практически любой адекватной формы, причём с отличной устойчивостью и минимальным весом конструкции.
С обшивкой из поликарбоната
Беседка хай-тек — делаем сами
Есть несколько способов, которые помогут сделать беседку в этом стиле собственноручно, и их следует рассмотреть до начала работ:
Обычно вначале делают каркас, а после обшивают его тем материалом, который вы выбрали. Для того, чтобы фиксировать материал, оптимальным вариантом будет использование механизма под названием «гайка-винт». Чтобы все углы были одного размера, а соединение было жестким, следует использовать металлические уголки. Будет лучше, если вы сделаете выбор в пользу естественных, натуральных и спокойных оттенков
Если вы хотите что-то яркое, обратите внимание на сочетаемость всех цветов не только между собой в конструкции, но и с окружающим фоном.. Полезный совет! Для того, чтобы сделать красивый и яркий акцент, можно купить для беседки темную мебель, которая привлечет внимание. Полезный совет! Для того, чтобы сделать красивый и яркий акцент, можно купить для беседки темную мебель, которая привлечет внимание
В этом разделе мы рассмотрим, как сделать простой вариант беседки своими руками их подручных средств
Полезный совет! Для того, чтобы сделать красивый и яркий акцент, можно купить для беседки темную мебель, которая привлечет внимание. В этом разделе мы рассмотрим, как сделать простой вариант беседки своими руками их подручных средств. В этом разделе мы рассмотрим, как сделать простой вариант беседки своими руками их подручных средств
В этом разделе мы рассмотрим, как сделать простой вариант беседки своими руками их подручных средств.
Изготовление основания
В нашем случае есть два варианта изготовления фундамента. 1 – площадка, 2- основание свайного типа на трубах. Для изготовления площадки вам потребуется на заранее подготовленном участке сделать своими руками опалубку, а после уложить армированную сетку и все это залить бетоном. Для такого основание не придется тратить много времени, материалом и денег.
Но вы можете пойти другим путем, наметить места и пробурить лунки, в которые вставите трубы, но их нужно будет обработать антикоррозийным средством. Такие трубки следует вставлять вертикально, а сверху залить их бетонным раствором.
Сборка каркаса
При сборке каркаса для беседки в стиле хай-тек, фото которых можно найти в статье, следует укрепить опорные столбы по углам конструкции. Если в роли основания вы выбрали бетонную площадку, то вниз к бетонным опорным столбам прикрутите металлические пластины, а их, в свою очередь, следует установить к бетону на анкера. После этого следует выполнить верхнюю обвязку установленных опор. В середине беседки сверху закрепите брус, подходящий по размеру.
Оформление
Когда каркас полностью готов, можно сделать пол из бетона красивее, если использовать осколки или цельные куски керамической плитки. После этого листы поликарбоната крепим на крышу беседки. Чтобы это сделать, с внутренней стороны на верхней обвязке прибейте штапик, на которой с использованием прозрачного герметика можно прикрепить поликарбонат. Для того, чтобы отводить воду с крыши, нужно сделать отверстия в брусе. Заднюю и боковую стенку следует оформить следующим образом – прибить к стойке горизонтальные бруски, которые обработаны и окрашены, причем прибивать их стоит на расстоянии 50 мм друг от друга.
Чтобы оформить потолок, следует сделать обрешетку из брусков, расположенных горизонтально, и прикрепит с внутренней стороны к обвязке беседки. Но для беседки в стиле хай-тек можно сделать стены не только из брусков, а из того же поликарбоната, который будет прикреплен к опорным стойкам саморезами или пресс-шайбой.
Кроме того, при работе с поликарбонатом есть особые нюансы, которые также следует соблюдать:
- При использовании и перевозке материала после покупки позаботьтесь о том, чтобы на него не было воздействия от холодного воздуха.
- При установке края материала следует запечатать герметиком или силиконом.
- Чтобы исключить вероятность повреждения покрытия снаружи режьте листы поликарбоната электролобзиком или болгаркой.
Готовую беседу можно украсить подходящей к стилю мебелью. Снаружи можно установить небольшую лесенки или же плавно уходящую в сад дорожку. Снаружи по стенам беседки можно пустить растения-вьюнки, но их не должно быть много, чтобы стены не были покрыты ими полностью. И финальное оформление зависит лишь от пожеланий владельца, все ограничено лишь фантазией. Самое главное, чтобы беседка была приятным местом для комфортного отдыха, а также гармонично вписывалась в оформление участка.
Форма и размер
Современные строительные технологии позволяю соорудить дачную беседку любой конфигурации, но, несмотря на многообразие, можно выделить несколько основных форм:
- прямоугольные простые конструкции, как правило, это навесы из поликарбоната на сварном или кованом металлокаркасе и постройки из кирпича или дерева;
- многоугольная постройка, чаще всего, это классические полузакрытые беседки кованые или деревянные, в основании которых лежит 6-ти или 8-ми угольник.
- круглые – это классические ротонды на столбах с легкой крышей и ультрасовременные конструкции из пластика и поликарбоната, иногда круглой формы бывают и стилизованные классические беседки, например, сплетенные из ивовых прутов или камыша;
- комбинированные строения, состоящие из нескольких пространств разной формы, это могут быть закрытые домики с легким пристроенным навесом, или классические беседки с площадкой под мангал, иногда двухэтажные постройки.

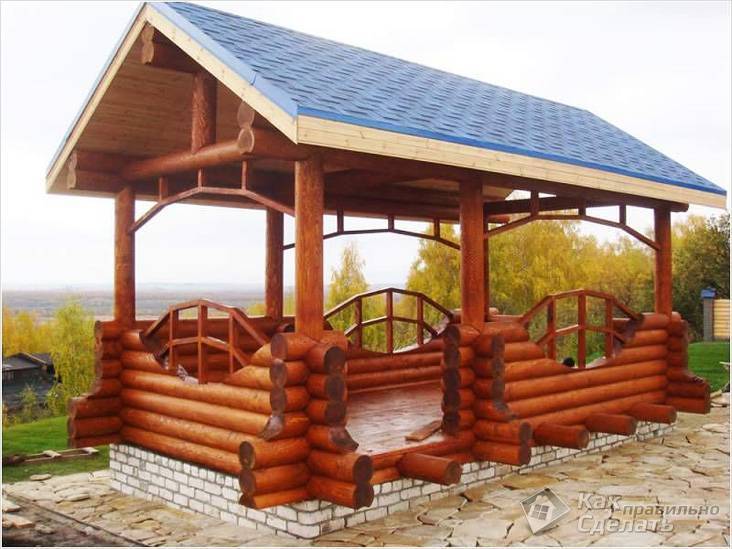

Оригинальная дачная комбинированная беседка из бревна и бруса
Очень важно выбрать правильную форму для дачной беседки, дизайн летней постройки и основного дома могут не совпадать, но все-таки они должны перекликаться между собой хотя бы в деталях. Дачные беседки с барбекю, фото постройки в японском стиле
Дачные беседки с барбекю, фото постройки в японском стиле
Так, прямоугольную форму легко сгладить коваными элементами, деревянной резьбой, или красивой каменной кладкой. В такие беседки для дачи, фото хорошо это иллюстрируют, обычно устанавливают мангал, и размещают их на заднем дворе.
Круглые дачные беседки идеально подходят, если в архитектуре главного дома присутствуют криволинейные элементы: арки, крыльцо причудливой формы, необычные сводчатые оконные проемы.
Современная круглая беседка для дачи из пластика и поликарбоната
Многоугольные постройки можно назвать универсальными, они прекрасно вписываются в любой дизайнерский замысел, а кроме того, такая форма позволяет разместить беседку даже если на дачном участке совсем мало свободного места.
При правильном проектировании подобная конструкция встанет между близко расположенными деревьями
Размер
Перед тем как сделать беседку на дачу, необходимо определиться с ее размерами, которые напрямую зависит от размера приусадебного участка, от функционала, которым планируется наделить постройку, а так же от того, сколько человек планируется там размещать. Возможно, это будет крошечный оазис: беседка-качели, или мини-конструкция, где на одном каркасе умещаются лавочки и стол, например небольшой каркас из металла, накрытый поликарбонатом, или компактная деревянная конструкция с двускатной крышей.
Фото металлических беседок на даче, мини-конструкция из профиля и поликарбоната
Если же размеры дачного участка позволяют, то практичней всего изготовить классическую беседку многогранной формы 3*3 м, или прямоугольную, площадью 6-12 м2. В такой постройке можно установить стационарный мангал, и свободно разместить небольшую компанию.
Дачная беседка в деревенском стиле
Интересная идея для дачной беседки с камином
Определяясь с размером беседки на даче, важно не забывать о пропорциональном соотношении всей архитектурной группы на участке. Так в небольшой саду целесообразно устанавливать небольшие, легкие, изящные конструкции, чтобы они не перегружали пространство
Обычно это кованые или ажурные деревянные постройки, или почти невесомые каркасные строения, обшитые поликарбонатом.
А на большой территории можно позволить себе разные размеры беседок, огромную постройку с печкой и кухней, или несколько средних, расположенных в разных уголках сада. Здесь наиболее актуальны массивные дачные беседки из бруса, бревна, кирпичные и каменные строения.

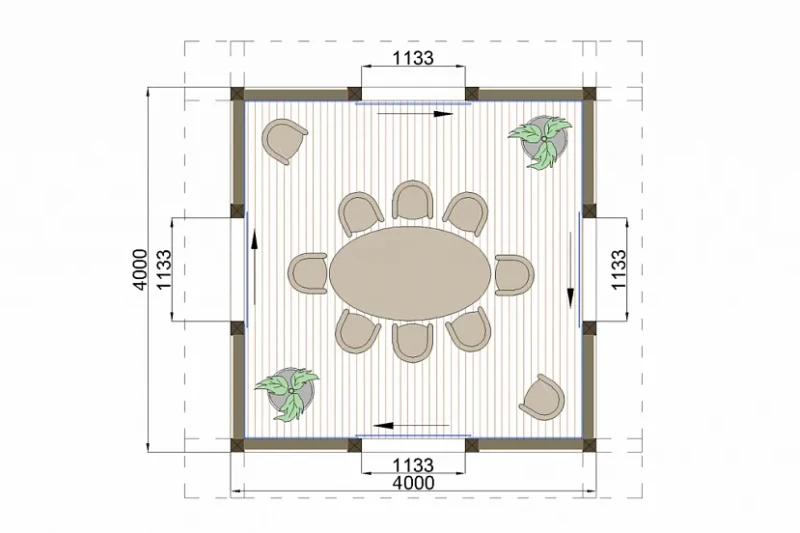

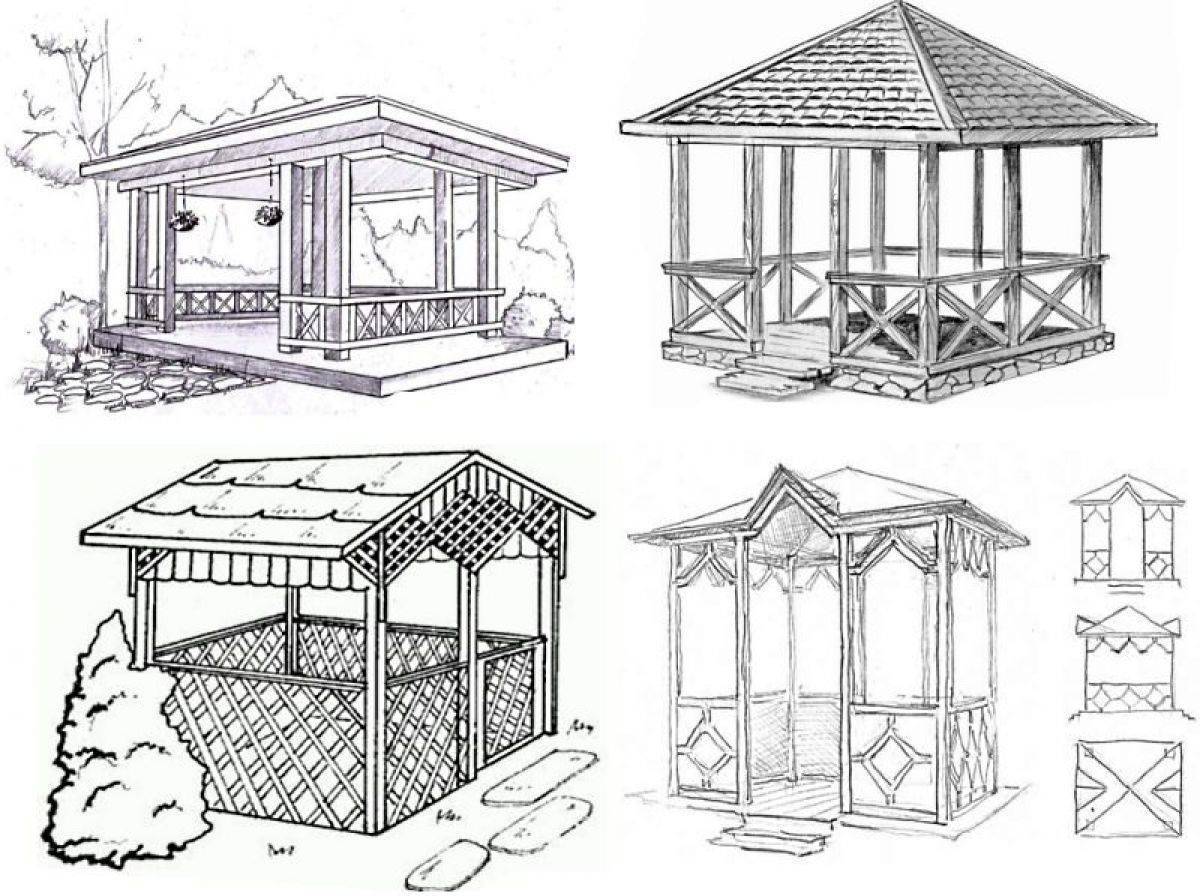

Схемы беседок
Современные технологии позволяют строить беседки по разнообразным проектным схемам. От того насколько удачен выбор схемы зависит комфортность использования беседки.

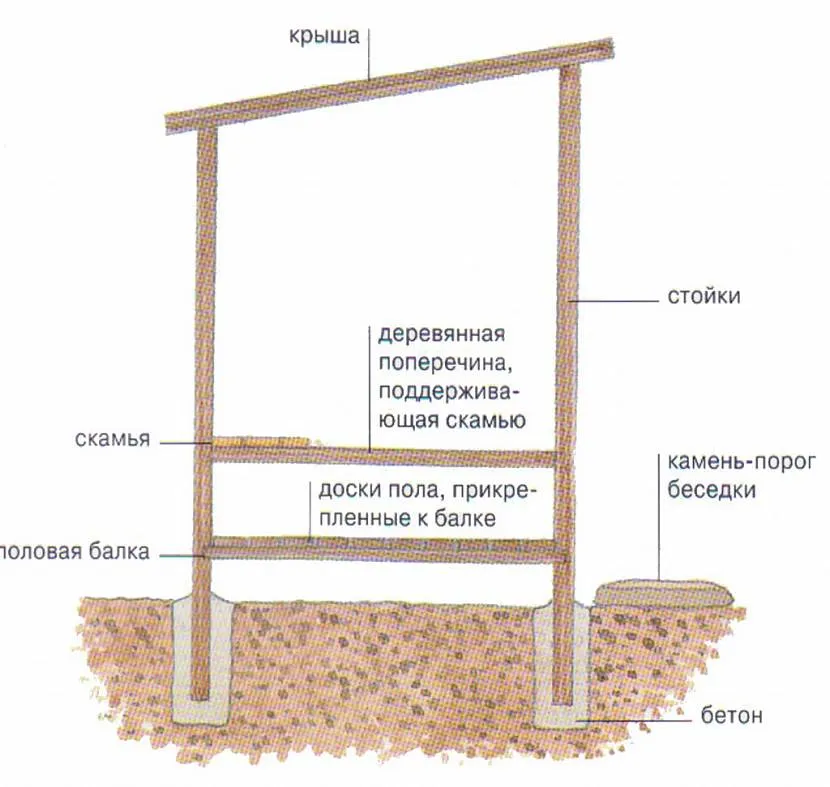

Схема простой деревянной беседки
Вариант несложной постройки для отдыха. Это беседка для дачи с односкатной крышей на залитых бетоном стойках. Ее главные преимущества – экономичность и простота сооружения. Такую беседку можно оформить в японском стиле или в стиле кантри. Добавив несколько декоративных элементов из дерева ее можно стилизовать под народный стиль, и она будет идеально сочетаться с классическим коттеджем-особняком или деревянным срубом.
Схема деревянной беседкиИсточник moysadogorod.com

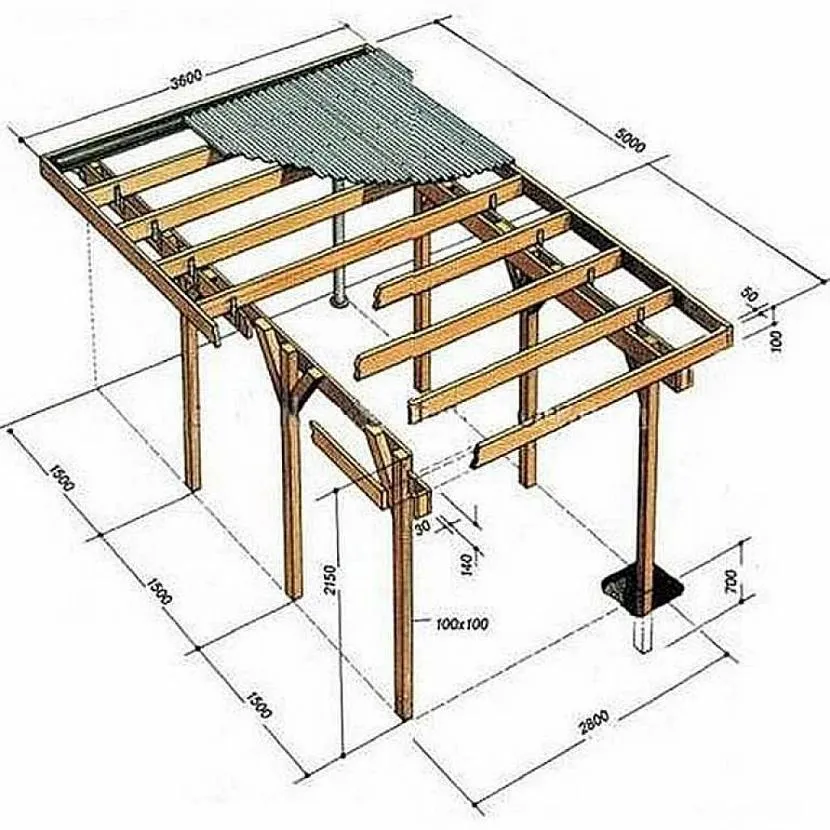

Схема беседки-навеса с плоской кровлей
Этот вариант тоже является бюджетным. Однако данное сооружение можно сделать боле благоустроенным путем возведения пола в виде деревянного подиума и красивых перегородок. Беседки с плоской крышей прекрасно смотрятся на фоне модных лаконичных коттеджей.
Беседка с плоской кровлейИсточник stroicod.ru
Схема закрытой беседки с печью
Компактная беседка, центральным элементом которой является русская печь с дымоходом. Вместо печи можно запроектировать камин или мангал. Печь устанавливается на основание из негорючего материала. Стена, к которой она примыкает должна быть обеспечена дополнительной противопожарной защитой. Обставить беседку можно садовой мебелью на вкус хозяев.
Беседка с печьюИсточник www.arh-for.ru

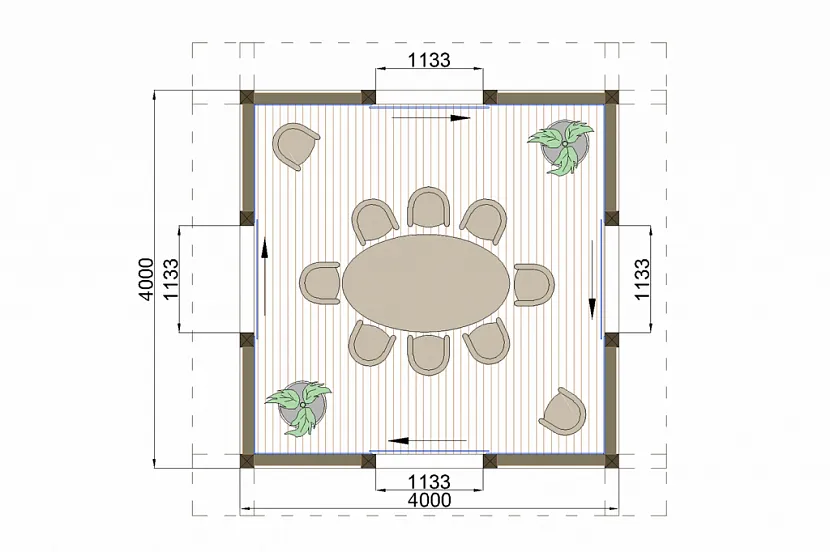

Схема беседки-столовой
Беседка полузакрытого типа. Предназначена для выполнения функции столовой в теплую погоду. Конструкция защищена с углов от ветра и дождя. В ее проекте предусмотрены широкие проемы со всех 4 сторон
Это обеспечивает хорошее вентилирование беседки, что немаловажно во время летней жары. Данный вариант постройки идеален для семейных трапез и приема гостей
Схема беседки полузакрытого типаИсточник koka.lv
