Как правильно сделать короб из гипсокартона

Сборка каркаса

• В первую очередь устанавливаем по размеченным линиям (на полу, на потолке, на стенах) направляющие профили. Их крепят на дюбеля.
• Затем в углу соединенных на полу и потолке направляющих устанавливается потолочный элемент (ПП). Это будет вертикальная стойка.
• Для придания жесткости каркаса необходимо из ПП нарезать отрезки длиною, соответствующей расстоянию между вертикальными профилями, установленными в одной плоскости. Эти отрезки будут выполнять функции ребер жесткости. К тому же к ним будут прикрепляться листы ГКЛ.
• Обязательно оставляется смотровое окно для обслуживания инженерных коммуникаций. Его лучше установить на плоскости, которая будет смотреть в сторону входной двери.

Все, каркас под короб в туалете готов. Можно переходить к обшивке.

Сборка каркаса из гипсокартона

Как монтировать короб из гипсокартона на стены?

Раскраивать листы гипсокартона лучше всего так, чтобы короб состоял из целых пластов, а не из нескольких кусочков. Поэтому полосы, которые станут боковыми гранями, отрезаются в первую очередь. Шириной они должны быть равны каркасу (так, чтобы не выступать при этом за уже намеченные границы опорных стоек). Размеры оставшейся грани отмечаются на оставшемся листе и вырезаются на нем только после этого. Края грани должны закрывать края полос, поэтому отрезается материал для нее с учетом этого.

Схема сборки и отделки короба из гипсокартона.

Листы закрепляют при помощи саморезов, их располагают через каждые 15-25 см. Если ширина конструкции мала, то листы дополнительно к перемычкам можно не крепить. Когда все листы закреплены, можно начинать шпаклевку и формирование углов. Они должны быть ровными и в местах соприкосновения со стенами, и у самого короба. Для того чтобы выровнять углы, используют металлический уголок или специальный перфорированный пластиковый. Закрепляют уголки на тонком слое положенной стартовой шпатлевки, до того как она начнет высыхать.

Как скрыть канализационный стояк?

При монтаже короба из гипсокартона, для того чтобы скрыть трубы стояка канализации, нужно учитывать необходимость ревизионного отверстия в коробе напротив такого же, имеющегося в самой трубе. Эта муфта с завинчивающейся на болтах крышкой используется, если нужно прочистить засор в трубах. Закрывать этот короб наглухо не рекомендуется, практичнее будет приобрести специальную пластиковую дверку или сделать часть панели сдвигающейся, чтобы к ревизионному отверстию был свободный доступ.

Необходимо обеспечение постоянного доступа в нужный момент к тем местам канализации, где она входит в общий стояк. Нередко там возникают протечки, требуется замена элементов. Дверца для доступа к этой части труб должна быть расположена строго на передней, обращенной на выход грани изготовленного короба. Убрать ее в более незаметное место, скорее всего, не удастся.

Короб для водопроводных труб

Для этих труб тоже требуется установка в некоторых местах дверцы или технологических отверстиях. Доступа требуют такие места, как счетчики горячей и холодной воды, так как требуется снимать их показания и проверять работоспособность. Дополнительные отверстия понадобятся, если на трубах есть обратные клапаны, редукторы, вентили или компенсаторы. Эти дверцы могут быть расположены сбоку короба, чтобы не бросаться в глаза, если при этом доступ к необходимым местам сохраняется в полной мере.

Чтобы качественно изготовить такие отверстия, в листах гипсокартона требуется вырезать отверстия, которые по размеру на 1-3 мм должны превышать размеры приготовленной к установке в дверцу. Удобнее всего сделать эти манипуляции до того, как лист гипсокартона будет установлен на каркас в необходимое место. Дверцу можно заранее разметить и вырезать только после того, как материал будет установлен на каркас.

Пространство внутри стояка профессионалы рекомендуют заполнять минеральной ватой. Это гасит передающуюся трубам вибрацию и шум воды, которые иногда бывают очень сильными.

Дойдя до этого этапа, можно работы по установке короба считать завершенными.

Как создать каркас без привлечения специалистов?

Если же было принято решение самостоятельно заниматься этим процессом, то следует действовать по определенной технологии.

В процессе создания каркаса вам потребуются:

1. перфоратор;
2. саморезы по металлу;
3. шуруповерт;
4. уровень;
5. отбивочный шнур (для разметки);
6. измерительное устройство (рулетка);
7. ножницы для резки металла.

Для создания короба из гипсокартона на потолке своими руками необходимо выполнить подготовительные мероприятия:

Основным подготовительным процессом является выравнивание поверхности при помощи нанесения штукатурки. Для того чтобы не допустить возникновение коррозии следует нанести слой краски и прогрунтовать. Такие действия направленные на увеличение срока эксплуатации конструкции. В тех случаях, когда в помещение присутствует повышенная влажность, рекомендуется использовать антисептик. Необходимо нанести небольшой слой на поверхность. Он послужит в качестве защиты от негативного влияния влаги. После проведения всех вышеперечисленных операций нужно ожидать до полного высыхания нанесенных веществ и только потом уже приступать к последующим действиям. Стартом для возведения конструкции является разметка. Она служит ориентиром для монтажа

Перед тем как ее совершать требуется взять во внимание размеры профиля и толщину листа гипсокартона. По завершению этого процесса следует установить ранее подготовленные профили в соответствии нанесенной разметке

Рекомендуется использовать стандартные варианты, размером 27х28 мм

По завершению этого процесса следует установить ранее подготовленные профили в соответствии нанесенной разметке. Рекомендуется использовать стандартные варианты, размером 27х28 мм

Для проделывания отверстия в стене понадобятся перфоратор с диаметром 6 мм. Потолочный короб из гипсокартона фиксируются при помощи обрезков металлического профиля. Их можно сделать самостоятельно. Для этого следует подготовить ножницы по металлу. Что же касается размеров, то они прямо пропорциональны размерам будущего короба.

После того, как все подвесы готовы, их нужно закрепить на направляющих. Для этого действия необходимо подготовить саморезы. Следующим действием является создание нижней части короба. Этот процесс проделывается при помощи зафиксированных подвесов, на которые монтируются направляющие профили. На этом этапе необходимо продемонстрировать особую внимательность, ведь от точности крепления направляющих зависит, насколько качественной будет контракция. Их расположение должно быть таким способом, чтобы они находились на одном расстоянии от потолка. Если вы хотите создать короб из гипсокартона с подсветкой со встроенными светильниками, то нужно сделать разметку под отверстия. Также необходимо внимательно создать электрическую цепь и закрепить провода на поверхности потолка для того, чтобы они не мешали в процессе монтирования гипсокартона. Перед зашиванием рекомендуется проверить рабочее состояние электрики.

После того, как каркас полностью готов, можно приступать к обшивке гипсокартоном.

Подготовительный этап

При изготовлении шкафа-купе вы сможете реализовать сразу две задачи: заполнение пустой ниши в жилом помещении и создать функциональное место для хранения одежды, белья и других вещей.

Если в помещении пустующая ниша, то наверняка, вы уже выбрали место, где будет стоять встроенный шкаф-купе, т. е. уже представляете, какого размера будет шкаф, знаете его длину, высоту и глубину.

Если место под мебельную конструкцию не лимитировано, то чтобы шкаф смотрелся красиво необходимо руководствоваться правилом «золотого сечения», отношение высоты к ширине, по этому правилу, должно быть 1,62 или приближенным к этому соотношению. Вот тогда шкаф будет смотреться красиво.

Чертежи с размерами и расчёт количества деталей

Здесь будет рассмотрен процесс изготовления шкафа глубиной 520 мм, высотой 2 480 мм и шириной 1572 мм (рассчитывается по правилу «золотого сечения» с учётом высоты 2 480/1,62=1 531).

Проектировать шкаф-купе нужно по правилу «золотого сечения»

Учитывая то, что откатные дверцы не рекомендуется делать шире 1 000 мм и габаритных размеров конструкции, в этом случае предусмотрены две створки грубым размером  2 480х785 мм. Если шкаф планируется сделать шире, то и количество дверей может больше.

Глубину не рекомендуется делать более 600 мм, так как при большей глубине будет очень неудобно пользоваться полками, особенно верхними — будет трудно добраться до вещей.

Выбираем внутреннее наполнение

После того как определились с габаритными размерами, глубиной и количеством дверей, нужно разобраться с внутренним наполнением шкафа, т. е. с перегородками, полками и их расположением.

Здесь уже необходимо учитывать свои предпочтения и месторасположение конструкции.

К примеру, в шкафу для прихожей надо предусмотреть большой отсек для верхней одежды, которую можно повесить на плечики при входе в квартиру.

Если шкаф планируется разместить в жилой комнате, логичнее будет предусмотреть большое количество полок для постельного белья, полотенец. Также для удобства эксплуатации целесообразно будет задуматься о выдвижных ящиках. Для красоты можно торец закончить прикрепленными  закругленными полками.

Для упрощения процесса проектировки и экономии времени используйте специальные программы.

Если у вас будет чертёж, который вы продумали до мелочей, изготовить шкаф будет намного проще

Этим же чертежом потом будет удобно пользоваться при разметке расположения полок и перегородок на стене, собирая шкаф на месте установки.

Для проведения этой операции удобнее будет проставить размеры в «цепь» как на скриншоте ниже. Это исключит возможность совершения ошибки при определении размеров деталей. Предполагается, что шкаф изготавливаться из древесностружечной плиты (ДСП) толщиной 16 мм.

Чертёж должен быть всегда под рукой

Причем, если вы будете делать шкаф высотой от пола до потолка, то желательно к размерам деталей вертикальной группы (здесь это детали №5 и 6) прибавить 5-8 мм. Это необходимо сделать для того, чтобы компенсировать неровности пола и потолка. Лучше при установке этих деталей и сборке шкафа немного подогнать их длину на месте, чем получить неприглядную щель в 10 мм.

Конечно, если у вас  качественный ремонт, со строгой линией горизонта пола и потолка, этого делать не следует.

Затем составляется таблица деталей с количеством, размерами и указанием сторон, которые будут обрабатываться кромкой. Таблица пригодится при заказе распиловки всех составляющих из ДСП.

Таблица: детали для изготовления шкафа

Таблица, содержащая информацию о деталях, потребуется для распиловки

Детали 12 и 13, не показанные на чертежах с размерами, являются подкладками под верхнюю и нижнюю направляющую планки откатных дверей. Их ширина (100 мм.) выбрана исходя из ширины направляющих профилей, а длина – внутренняя ширина шкафа купе (1 572 -16 = 1 556 мм)

В столбцах 5, 6, 7, 8 указывается сторона детали, которая будет обработана кромочной лентой, т. е. указываются все лицевые стороны.

После составления такой таблицы всё готово для размещения заказа на распил деталей и обработку кромки. Фирмы, оказывающие такую услугу, имеют программное обеспечение, позволяющее расположить детали на распиливаемом листе ДСП с минимальными отходами (эта услуга включена в стоимость распила). Они же попутно продают ДСП различной толщины, цветов и фактур, занимаются обработкой кромки.

Как монтируется короб без каркаса

Из большого куска листа аквапанели вырежьте полосу  шириной равной периметру будущего короба. На один край заготовки гипсокартона закрепите два силовых  уголка. Для крепления уголка используйте только саморезы  для гипсокартона. Подготовьте заготовки гипсокартона для сгиба. Для этого сделайте V-образный паз  фрезой с гранями 45 °.

Можно переходить к монтажу короба

Стоит отметить, что стены, к которым монтируется короб из гипсокартона без каркаса, должны быть ровными и прочными.

В готовой заготовке из гипсокартона  нужно промазать акриловым клеем «жидкие гвозди» V-образный паз  и край гипсокартона без силовых уголков;

Заготовку из гипсокартона согните в виде короба и приставьте на место. Помните, один край у вас промазан клеем;

Выровните короб по вертикальному уровню и по уголку в 90° . Прикрутите силовые   уголки на одной стороне короба;

Следующая по высоте заготовка гипсокартона крепиться аналогичным образом. Горизонтальные стыки между гипсокартонном промазываются акриловым клеем «жидкие гвозди». Лишний , выдавившийся клей , сразу уберите шпателем;

Пока клей не схватился, конструкцию можно подкорректировать по уровню;

После просыхания клея, весь прямоугольный короб, без каркаса, из гипсокартона для труб, можно готовить к шпаклеванию. Для этого все стыки гипсокартона нужно проклеить стеклотканной сеткой. Это укрепит конструкцию и обезопасит готовый короб от растрескивания.

Конечно, такой прямоугольный короб, без каркаса, из гипсокартона для труб не универсален и применим только для небольших размеров, но вполне заслуживает внимание. Gipsokart.ru

Gipsokart.ru

Другие стати раздела: Конструкции из гипсокартона

• Архитектурные термины

• Виды облицовок стены на металлическом каркасе

• Звукоизоляционная лента

• Инъектирование кирпичной кладки, всё что нужно знать

• Как обшить гипсокартонном изогнутую стену

• Как соединять профили для гипсокартона

• Каркас из металлических профилей для гипсокартона

Keywords:

Технология установки гипсокартонного короба

Все работы делятся на этапы – разметка потолка, формирование каркаса, обшивка, финишная заделка. Перед началом процесса базовая поверхность очищается, выравнивается штукатуркой. Если межплитные швы разошлись, их можно запенить, а после высыхания пены срезать излишки. Трещины армировать серпянкой и заделать штукатуркой. После заделки плоскость обеспылить, прогрунтовать в 2-3 слоя, давая просохнуть слою перед нанесением следующего.

Разметка на потолке

Чтобы разметить короб на потолке, выполняются следующие действия:

1. Определить самый низкий угол в помещении, по стене отложить уровень опускания потолка, сделать отметку. Перенести отметку на все углы, соединить точки линией – это граница монтажа металлического профиля.
2. Разметку сделать с учетом веса подвесной системы – это надо для определения шага крепежа. Стандартный шаг 0,4-0,6 м.
3. Все линии разметки выверять уровнем – горизонталь относительно плоскости должна быть идеальной. Для основного UD выравнивать по периметру стен, для CD, направляющих реек – по стенам и потолку.

Для удобства все металлические профили сначала выкладываются на полу, а потом разметка переносится на потолок – так начинающий мастер быстрее сообразит, где точки размещения реек. Для направляющих реек в верхней части короба тоже следует отметить точки на потолке.

Разметку нанести карандашом или маркером. Шаг выравнивать с точностью до сантиметра. После выполнения этапа начинается монтаж каркаса.

Установка металлических профилей для каркаса

Для крепления к стене сначала высверлить дырки, куда вставить дюбели – ими фиксировать профиль, затем так:

• дополнительно закрепить профиль по стене на саморезы, шаг 0,3-0,6 м;
• профиль UD укладывается по горизонтальной линии по периметру стен;
• после направляющих реек фиксируются подвесы, нарезанные из основного профиля на куски заданной длины;
• к нижней части подвесов прикрепить несущий CD профиль, на который ляжет основная нагрузка, поэтому фиксацию сделать максимально прочной.

После формирования каркаса проверить ровность по горизонтали – все элементы должны быть ровными, чтобы не перекосило гипсокартонный короб под натяжной потолок или под осветительные приборы.

По каркасу укладывается проводка для светильников. Провода спрятать в гофрорукава, закрепить хомутами или зажимами. Последними фиксируются поперечные рейки профиля. Установка перпендикулярно относительно стены, шаг крепежа 0,6 м, фиксация на саморезы.

Обшивка гипсокартоном

Обшивание листами – этап, после которого доступ к основному потолку будет затруднен, поэтому при необходимости в пространство укладываются теплоизоляционные материалы, гидроизоляция, заделываются обнаруженные дефекты базового основания и прочие мелочи.

Монтаж короба из гипсокартона на потолке выполняется следующим образом:

1. Листы ГКЛ предварительно нарезать. Размеры элементов просчитаны заранее, резать острым строительным ножом.
2. Крепить так, чтобы смежные листы ложились на один CD профиль. Сначала обшивать горизонталь конструкции, затем вертикальные плоскости.
3. Фиксировать саморезы с шагом в 7-10 см. Шляпку вкручивать в тело листа на 1 мм, не повреждая верхний картонный слой, чтобы не разрушить гипсовый. Выступающие шляпки оставлять нельзя.
4. В зоне установки светильников прорезать отверстия. Удобнее резать листы дрелью с насадкой нужного диаметра.

Если обустраивается короб из гипсокартона под натяжной потолок, то предварительно оговариваются зоны расположения осветительных приборов. Мастеру требуется знать, как именно будет формироваться подсветка – поверх конструкции или скрытым образом. Если по верху, листы прорезать не придется.

Финишная заделка швов и стыков

Для работы пригодится серпянка, грунтовка, шпатели, шпаклевка, валики и кисти. Сначала поверхность конструкции обеспылить, затем заделать швы. Лента-серпянка с клеевым основанием выкладывается на шов, чтобы он проходил точно посередине ленты. Затем заделка шпаклевкой и выравнивание. Лента без клеевого слоя выкладывается на тонкий слой шпаклевки, немного вдавливается и сверху снова покрывается сырым составом – затем шпаклевку выровнять.

Шляпки метизов заделать смесью, выровнять. На зоны углов нанести шпаклевку, вдавить металлические уголки, снова зашпаклевать с последующим выравниванием. Многие мастера сначала занимаются именно углами, чтобы потом не переделывать стыки.

После просушки смеси поверхность прогрунтовать, высушить и зашкурить наждаком с мелким зерном. Сильно шлифовать не следует, надо только убрать неровности. Теперь можно декорировать короб, устанавливать светильники.

Финишная отделка

Перед тем как начать чистовую отделку потолка из гипсокартона, следует поверхность загрунтовать, в два слоя. Не стоит жалеть этого материала, не забываем, кухня помещение влажное. Швы расшиваем под углом 45%. Забиваем швы штукатуркой очень тщательно, хорошо если вы сделаете ровный шов, иначе придется накладывать большой слой при шпаклевании гипсокартона. Наклеиваем на швы серпянку, и еще раз проходим штукатуркой. Следующим этапом будет установка перфорированного уголка, для того, чтобы угол на коробе был ровным и аккуратным.

Смонтированный перфорированный уголок на короб из гипсокартона После того как штукатурка просохнет, нужно на короб нанести три слоя шпаклевки. Ошкурите короб до идеальной ровности, и можно наносить краску, желательно влагостойкой. Для выбора дизайна короба из гипсокартона, или криволинейной конструкции на потолок , можно посмотреть фото или видео.

Много фото в интернете с данными конструкциями. Пошаговую инструкцию по монтажу короба можно посмотреть на видео.

Особенности сборки короба из гипсокартона в ванной комнате

Правильная установка короба в ванной проводится согласно такой схеме:

1. Ставятся отметки на стене над трубами (примерно на 5-10 см выше), на полу (с отступом от труб хотя бы на 5 см).

2. Очерчиваются линии фиксации профилей, переносятся линии на стену (отмечается прямой угол), из которой трубы выходят.

3. Вдоль разметки на стенах монтируется направляющий профиль с использованием дюбелей.

4. Параллельные опоры изготавливаются из стоечного профиля и фиксируются на направляющей саморезами. Дополнительно монтируются перемычки: они придадут конструкции прочность. Устанавливаются на расстоянии порядка 30 см между стоечными и направляющими профилями.

5. На влагостойких гипсокартонных листах вырезается прямоугольное отверстие под люк.

6. К каркасу прикручиваются листы.

7

Проводится затирка швов (важно помнить, что стыки на перпендикулярных поверхностях должны находиться на разном расстоянии от стены). Выполняется отделка короба в ванной из гипсокартона: покраска, укладка плитки

8. Устанавливается рамка люка и сам люк.

На данном этапе удобный и практичный короб для труб из гипсокартона будет полностью готов. Наличие люка на нем обеспечит простоту доступа к коммуникациям для их ремонта.

Круглый короб

Этот вариант устройства короба из гипсокартона более сложный, но смотрится он великолепно. Для того чтобы сделать круглую конструкцию, необходимо сделать скругленный каркас.

Для этого из профилей на потолке и полу необходимо установить не прямоугольный контур, а полукруглый. Сделать можно это так. Наносите разметку, измеряете длину полуокружности, переносите ее на профиль, отрезаете. Теперь этот кусок через каждые 7-10 см режется по одной стойке и по полке. По второй стойке профиль гнется до получения фигуры.

Почему полка и стойки? Любой профиль – это буква «П», ее ножки – это стойки, верхняя перекладина – полка. Крепление производится полкой к несущей конструкции, а к стойкам крепятся другие элементы каркаса.

Оба готовых элемента надо прикрепить к полу и потолку. Затем соединить их вертикальными стойками из потолочного профиля. Здесь у многих может возникнуть вопрос, сколько стоек надо, чтобы каркас для короба из гипсокартона (сделанный своими руками) соответствовал норме? Все зависит от размеров конструкции, минимально должно быть четыре.

Выбор материала и необходимые инструменты

Готовим инструмент, так как без него помощи в этом деле не обойтись. Пригодится:

• дрель с ударом или перфоратор;
• нить с краской и отвесом;
• уровень лазерный или водный;
• шуруповерт;
• метр;
• круглогубцы;
• нож монтажный для резки гипсокартона;
• ножницы для резки металла;
• шпатель;
• валик для гипсокартона;
• ведро строительное;
• молоток;
• венчик.

Материал:

• как уже писалось ранее, материал для короба должен быть влагоустойчивым, при этом стоит выбирать ГКЛ девятимиллиметровый – он будет оптимальным;

  Готовый к дальнейшей отделке короб из гипсокартона на кухне

• грунт – только глубокого проникновения с добавками, предотвращающими появление плесени и грибка;
• не стоит экономить и покупать деревянные бруски для короба, этот материал боится влаги, и со временем короб может повести от перепада температур, тогда придется все разбирать, поэтому только металлические профили.

Сборка конструкции короба из металлических профилей

Принцип сооружения короба представлен на схеме ниже:

Схема сборки каркаса потолочного короба из металлических профилей под ГКЛ

Технология сборки короба из профилей:

Определившись с габаритами короба, выполняем разметку и крепим направляющие профили ПН 28х27 мм к стене и потолку.

Соединяем два направляющих профиля друг с другом, как показано на схеме. В один из этих профилей будут вставляться горизонтальные потолочные профили, в другой — вертикальные.

Нарезаем вертикальные потолочные профили в соответствии с высотой ступеньки и запасом на высоту направляющего профиля.

В направляющий профиль, закреплённый на потолке устанавливаем потолочные профили 60х27 мм с шагом 600 мм. Закрепляем их саморезами 3,5х41 мм.

К потолочным профилям крепим конструкцию, собранную из двух направляющих. Выравниваем её по уровню и закрепляем саморезами-семечками.

Устанавливаем горизонтальные потолочные профили, также с шагом 600 мм, выравниваем конструкцию, проверяем, чтобы наша ступенька имела угол 90 градусов с помощью металлического угольника, закрепляем все профили саморезами 3,5х41 мм.

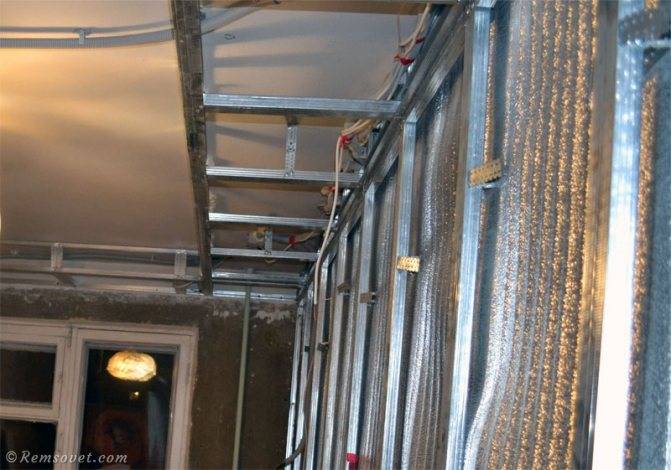

Потолочный короб после монтажа профилей

В месте стыка направляющих профилей необходимо установить потолочный профиль

После сборки конструкции из профилей необходимо убедиться в её жёсткости и прочности, затем можно приступать к зашивке короба гипсокартоном.

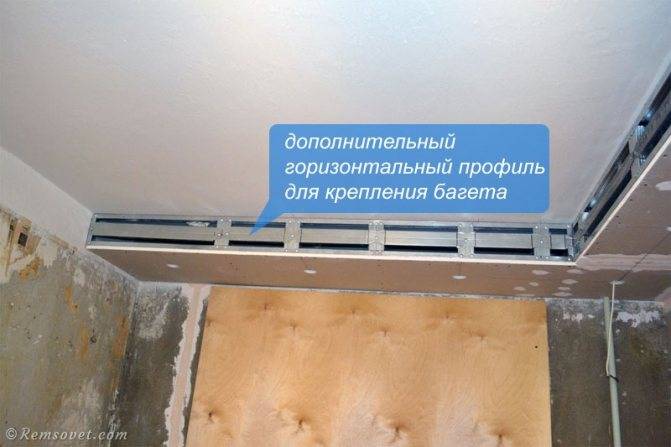

В конструкцию по всему периметру был добавлен дополнительный горизонтальный профиль, который впоследствии использовался для крепления багета под натяжной потолок.

В конструкцию потолочного короба закладывается дополнительный профиль для крепления багета при монтаже натяжного потолка
