Как провести канализацию в частном доме своими руками

Проектирование системы

Проектирование внутренней канализации в самом коттедже также достаточно просто. Сложности могут возникнуть, только если дом построен в несколько этажей и с большим количеством сантехники. Для обычного малоэтажного жилья в 100–150 квадратов все можно спроектировать самостоятельно. Это не сложнее чем выбрать источник бесперебойного питания для газового котла или аварийный бензогенератор. Надо лишь соблюдать соответствующие строительные нормы.

Правила угла наклона

Все горизонтальные участки канализации в частном доме следует производить под уклоном в три (для труб D=50 мм) и два градуса (при D=110 мм) по направлению движения стоков. Наклонять трубопроводы больше нельзя, так как вода по ним стекать будет излишне быстро, оставляя внутри фекалии и твердые отходы. А при меньшем уклоне нечистоты наоборот будут застаиваться в отводах, не доходя до центрального стояка.

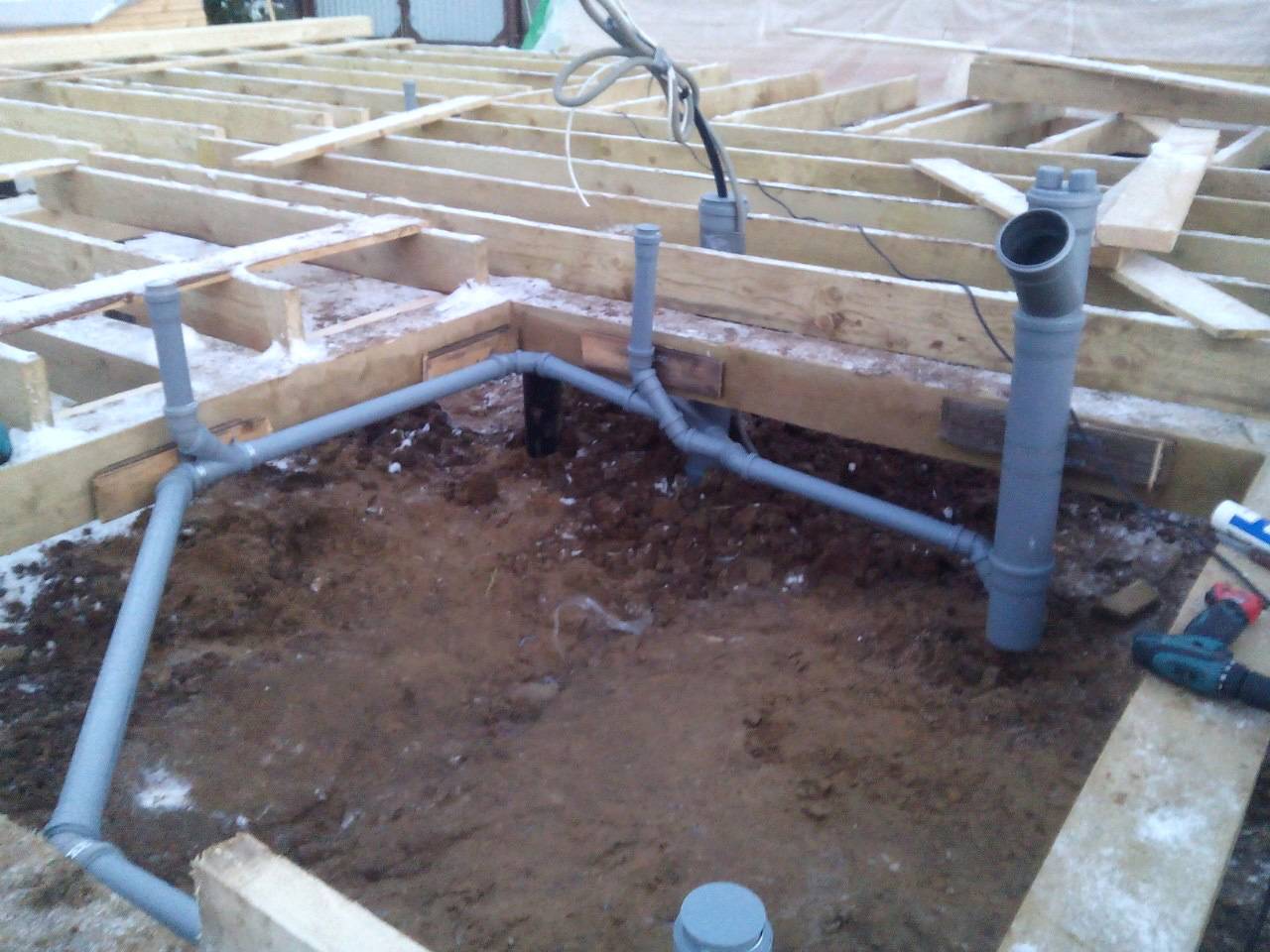

Внутренняя разводка труб

Состоит система внутренней канализации из:

• горизонтального выпуска (трубы до септика);
• вертикального стояка с вентиляционным отверстием наверху;
• горизонтальных отводов до каждого сантехнического устройства.

Монтаж канализационных труб в доме

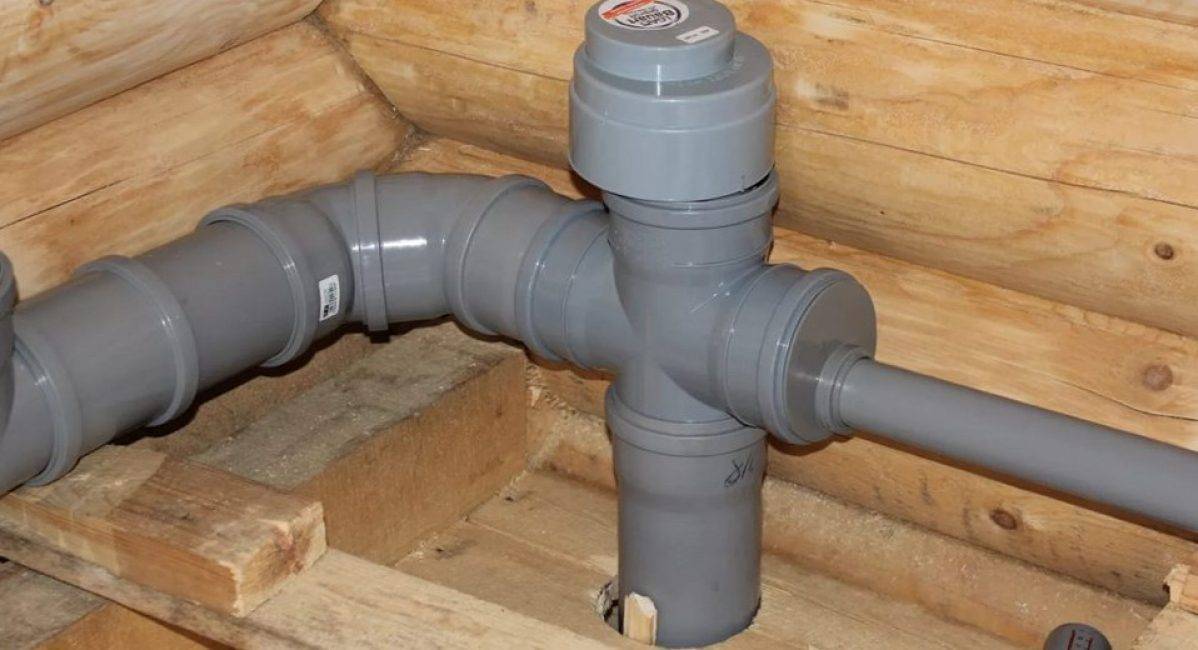

Монтаж стояка

Подсоединение отводов к вертикальной трубе производится посредством тройников, а поворот ее к выпуску – коленом с плавным изгибом. В целом монтаж канализации частного дома начинается с установки стояка, собираемого снизу вверх и строго вертикально. Крепится к стене он хомутами с расстоянием между крепежами максимум 2 метра. Для проведения его сквозь межэтажные перекрытия применяются металлические гильзы на пару сантиметров шире самого трубопровода.

Технические требования

Величина уклона трубы в зависимости от ее диаметра.

Во время проведения монтажных работ необходимо делать все в рамках таких технических условий:

1. Все канализационные трубы должны укладываться так, чтобы они имели определенный уклон, направленный в сторону слива. Оптимальным считается делать уклон канализационной трубы в 2-3 см на каждый метр длины.
2. Диаметр трубопровода должен иметь необходимую пропускную способность, чтобы выдержать слив со всей системы одновременно.
3. Чтобы во время эксплуатации не образовывались засоры, необходимо исключить в схеме подключения сантехники резких перегибов.
4. Обязательно сделать элементы, которые будут позволять время от времени проводить прочистку системы.
5. Нужно предусмотреть специальные вентиляционные узлы, которые будут выполнять роль отвода для газов.

Возьмите на заметку: в частном доме можно использовать канализационные системы не только самотечные, но и при наличии средств — принудительные, которые будут дополнительно оснащаться наносным оборудованием.

Внешняя сеть

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.

Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.

Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

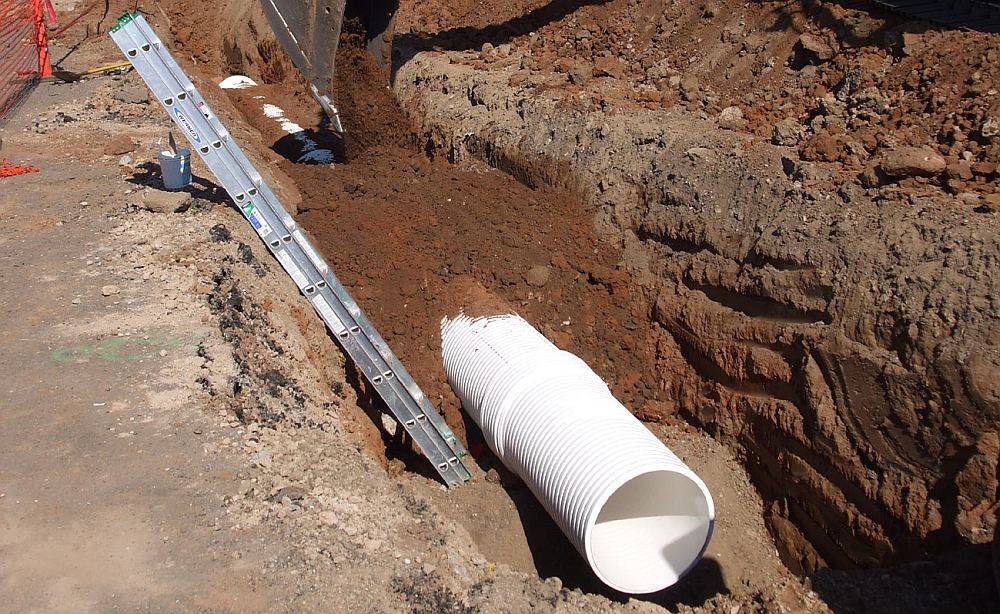

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.

Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.

Составление схемы канализационной системы

Первое, что необходимо сделать, это расчертить план всех помещений строения поэтажно. Удобнее, если такая схем имеется – довольно часто при строительстве составляются именно такие. В этом случае ее можно скопировать, и уже по ней «прокладывать» трассы канализации. Указав точки установки сантехнических устройств, начинаем замеры. Здесь может играть роль каждый миллиметр.

Важно! При монтаже более тонких труб (к примеру, от раковины), если они длиннее, чем необходимо, возникает опасность их искривления. В этом случае вода будет застаиваться, что приведет к наросту жира и грязи и засору

По возможности все сантехнические устройства лучше располагать в непосредственной близости от стояка – это позволить выполнить канализацию с наибольшей эффективностью. Указываются все врезки в стояк. Обязательным условием является присоединение слива унитаза непосредственно в основную трубу, без дополнительных соединений. Слив ванной и раковины можно объединить – это позволит сэкономить материал и избавиться от лишних труб и врезок в основной стояк.

Разводка труб канализации в подвале должна быть качественной и аккуратной

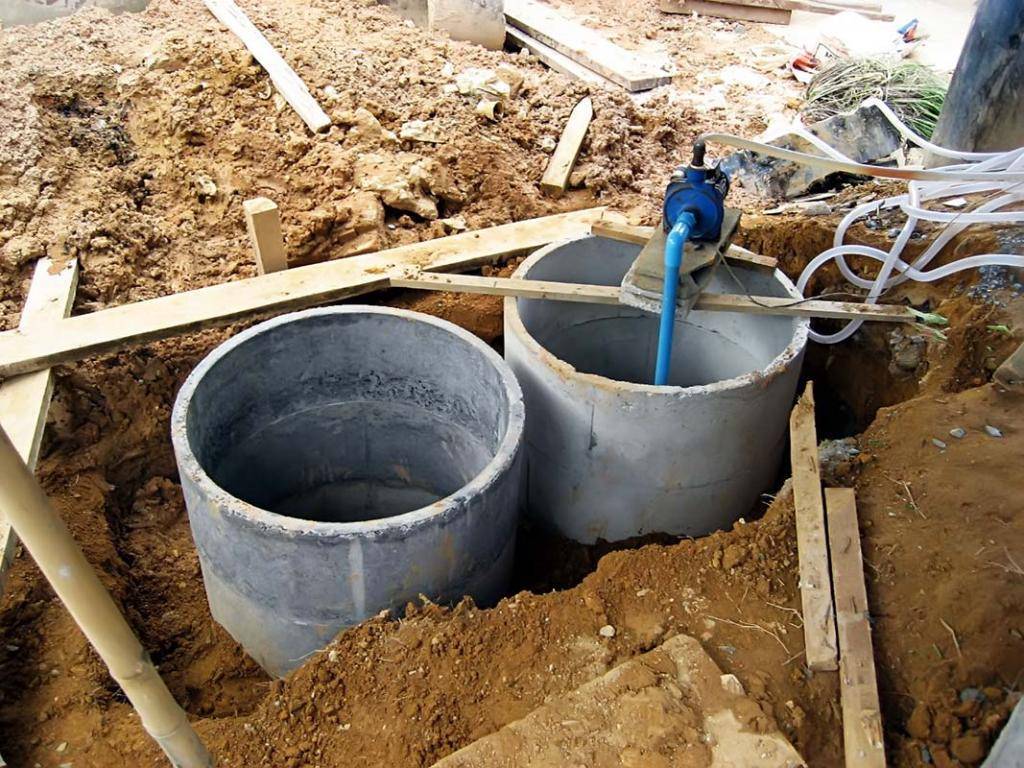

Наружный насос для центральной канализации в частном доме

Такой насос располагается снаружи первичного резервуара и подключается к дренажной трубе посредством обычного гибкого шланга.

Затем второй, приемный, шланг опускается прямо в в резервуар, и через него уже происходит забор отхожих масс. Такие насосы слабее, чем специальные фекальные, но их мощности вполне хватает для нужд обычной семьи.

Также важной составляющей закладки канализации является выбор места под собирающий резервуар. По правилам строительства (СНиПа) колодец должен быть непроницаем

Устанавливать его допускается либо за пределами дома, либо в подвале. Средним звеном между дренажным коллектором и домом является септик – очистное сооружение. При его выборе стоит учитывать тип почвы если это хорошая песчаная почва, то можно будет поставить недорогой септик без фильтра.

Также при выборе септика необходимо учитывать его размер. В среднем человек расходует 200 литров жидкости в день. Поэтому количество людей в доме нужно умножить на 200. Объем септика должен быть в три раза больше полученной цифры. После выбора места под резервуар следующим шагом будет выбор труб.

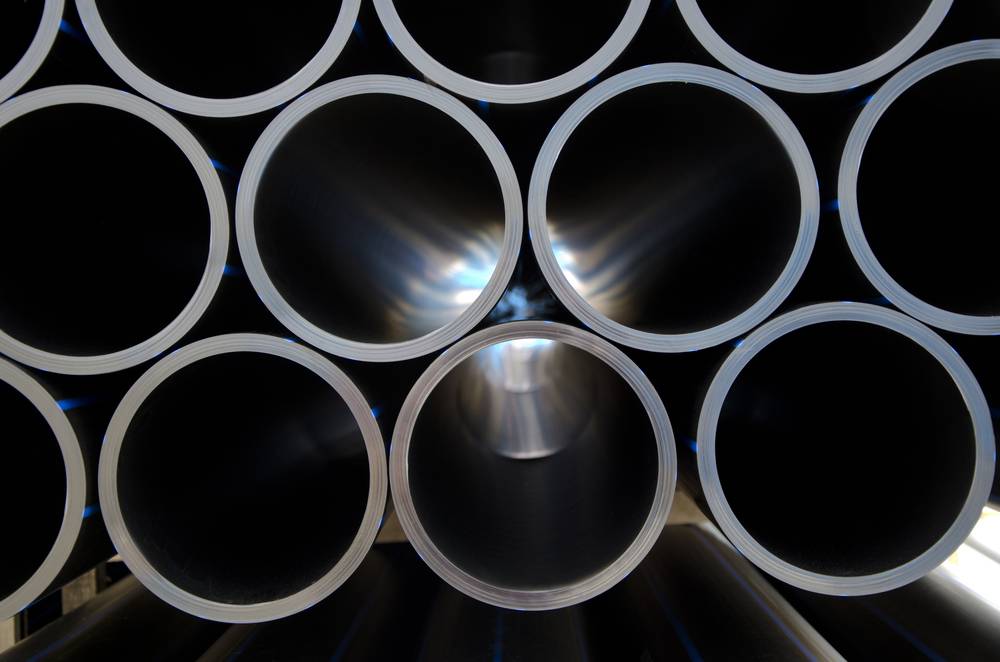

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее. Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

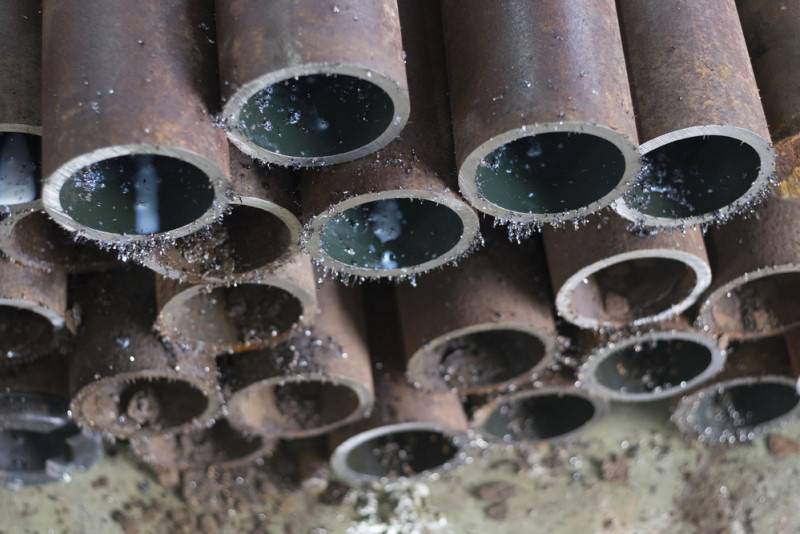

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

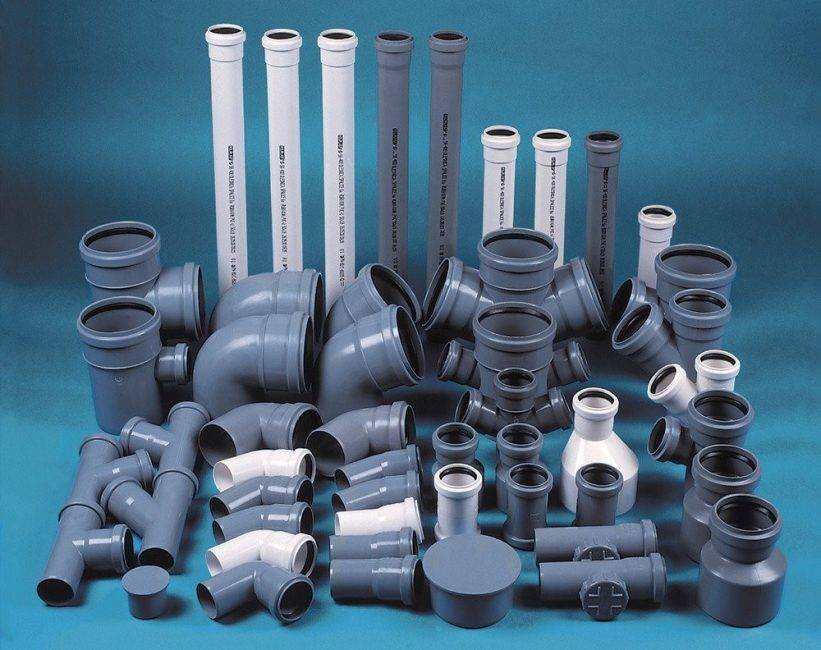

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Строительство с нуля – проектирование уборных

В данном случае все просто, так как туалеты предусматриваются проектом и могут быть размещены на каждом этаже будущего дома. Желательно предусмотреть их местоположение таким образом, чтобы у них был единый канализационный стояк, что позволит сэкономить время и материальные средства, затрачиваемые на строительство. Все будет зависеть от конкретного проекта, планировки дома. Желательно, чтобы у туалетов и ванных не было общих стен с жилыми комнатами. В идеале это могут быть внешние стены, перегородки с коридорами или помещениями технического назначения. Также туалеты и ванные не должны находиться над жилыми комнатами.

Замена канализационного стояка

Процедура замены трубопровода своими руками включает в себя демонтаж старого оборудования и установку нового

Обратите внимание, при смене стояка в многоквартирном доме желательно менять и участки, находящиеся в межэтажном перекрытии, то есть для проведения ремонтных работ придется договариваться с соседями. Однако, если это не представляется возможным, меняется только участок, находящийся в квартире. Для демонтажа старого чугунного стояка потребуются следующие инструменты и материалы:

Для демонтажа старого чугунного стояка потребуются следующие инструменты и материалы:

• УШМ (она же болгарка) или труборез;
• Стамеска и отвертка для извлечения разрезанных кусков и осколков;
• Молоток, гвоздодер (или лом) для расшатывания и удаления застрявших участков;
• Перфоратор для разбивания цемента;
• Полиэтилен, чтобы заткнуть отверстия;
• Шлифовальная машина для подготовки участка трубопровода к монтажу новой трубы;
• Средства защиты (перчатки, очки или лицевой щиток) для самого работника.

Процесс демонтажа включает в себя следующие этапы:

• Для начала договоритесь с соседями о необходимости перекрытия канализации, убедитесь, что системой никто не пользуется;
• Первоначально делаются два горизонтальных надпила: первый на 10 см ниже потолка, второй на 80 см выше тройника. Надрез делается примерно на половину толщины трубы;
• С помощью молотка и стамески ударяем сначала по верхнему надрезу, а уже после по нижнему. Труба должна расколоться, и ее легко можно будет вытащить;
• Участок, расположенный у потолка, закрывается пленкой. Далее следует демонтировать нижнюю часть канализационной системы с тройником;
• Попробуйте расшатать деталь с применением лома, если сделать это не получится и тройник надежно закреплен цементным раствором, в таком случае следует применять перфоратор. В случае если удалить тройник никак не представляется возможным, он просто срезается болгаркой примерно на уровне 3 см от раструба.
• Остается подготовить трубопровод к установке нового участка. Концы очищаются от загрязнений и следов коррозии, после чего обрабатываются шлифовальной машиной.

Монтаж нового стояка

Для проведения данных работ понадобится:

• Пластиковая канализационная труба диаметром 110 мм;
• Тройник;
• Резиновые манжеты и компенсационные патрубки для перехода с пластика на чугун;
• Хомуты и крепеж;
• Пузырьковый уровень;
• Мыло для облегчения вхождения одного патрубка в другой.

Сборка стояка производится в обратном демонтажу порядке, то есть:

В раструб чугунной трубы вставляется резиновая манжета. К нижней части присоединяется тройник, а к верхней — специальный переходник. Места стыка уплотняются льном или специальным силиконом

Обратите внимание, все соединения должны быть герметичны, иначе появление протечек неизбежно. Устанавливаются хомуты для крепления патрубков

Обычно для помещений со стандартной высотой потолка в 2,5 метра достаточно трех точек крепления. Проводится сборка конструкции

Компрессионный патрубок, необходимый для перехода с чугуна на пластик, монтируется с тройником. После этого все участки трубопровода соединяются и устанавливаются на свои места. Можно проверять работу системы.

Внутренняя канализация

Пластмассовые трубы

Внутренняя система коммуникаций – это все трубы, разводки, подключения, находящиеся внутри дома. Унитазы, раковины, ванные, другая сантехника требует подвода и отвода воды.

При строительстве внутренних коммуникаций нужно учесть ряд вопросов.

1

Подбор труб для системы.

Трубы различаются размерами, материалом и сроком службы.

Бывают:

• пластмассовые
• керамические
• металлические
• бетонные (обычно не применяются во внутренних работах)
• композитные (экспериментальные варианты)

Самый распространённый вариант – это пластмассовые трубы из ПВХ или полипропилена. Такие трубы не подвержены коррозии и имеют относительно низкую стоимость.

2

Гидродинамические свойства.

Самое практичное решение – это самотечная канализация, для этого нужно обеспечить естественный уклон, чтобы вода под действом силы тяготения стекала в отстойники.

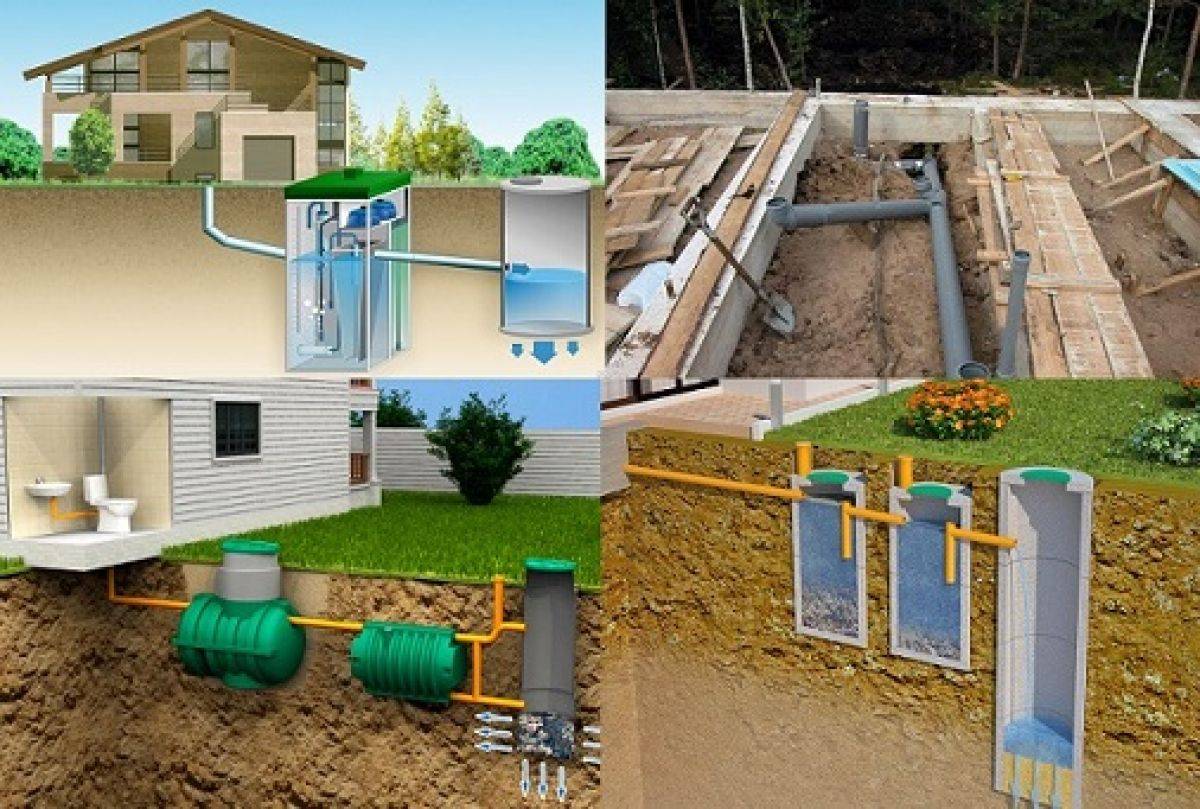

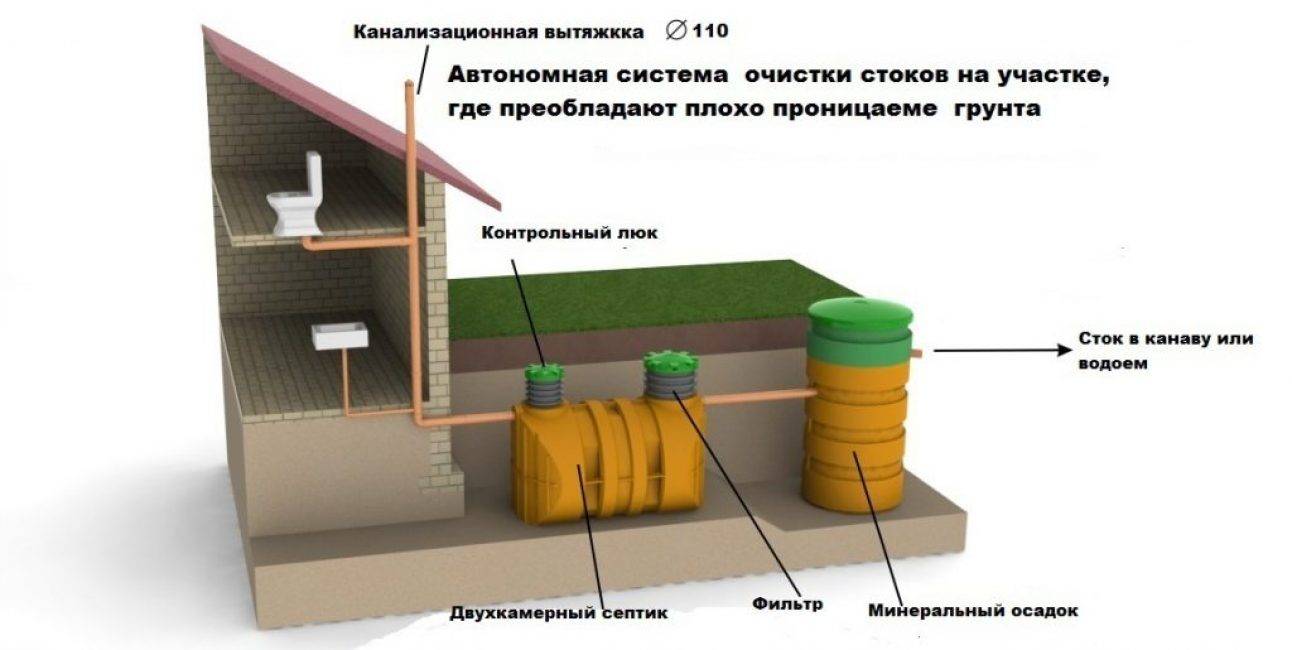

Автономная канализация

Этапы монтажа внутридомовых труб

1. Все начинается с проекта. Необходимо подготовить подробный проект в котором учесть: количество этажей в доме, ванных и туалетных комнат, наличие подвала
2. Установка стояков. Концами стояки должны быть выведены на крышу и в подвальное помещение. Унитазы нужно расположить как можно ближе к стоякам. В подвале стояки соединяют с выводной трубой, которая ведет наружу. Выводная труба должна быть наклонной. Верхние концы стояков оборудуют обратными клапанами
3. Монтируем подводы для унитазов, соединяем их со стояками
4. Соединяем стояки с выводами от раковин, стиральной машины и прочих устройств
5. Установка сифонов
6. Соединяем подводки и сифоны

Необходимо обращать внимание на углы. Не желательно делать в местах соединения двух труб острые углы, крутые повороты. Такие сцепки повышают риск возникновения засоров и сбоев в работе всей системы

Такие сцепки повышают риск возникновения засоров и сбоев в работе всей системы.

Все коммуникации должны надежно крепиться к стенам и другим местам соединения.

Советы для внутренних коммуникаций

Внутренняя канализация

• Рекомендуют унитаз соединять со стояком отдельно от других элементов сантехники (раковин, стиральных машин и так далее)
• Для предупреждения заторов в трубах, стояк для унитаза располагают ниже, чем от всех остальных элементов. На одной разводной трубе может быть несколько выводов, все зависит от производительности подключенных устройств и пропускной способности самой трубы
• Диаметр подводящей трубы, должен быть не меньше чем диметр прибора к ней подключенного
• Стояк под унитаз не должен быть меньше отводного отверстия примерно 100 мм
• Душ, раковины и другие устройства должны быть не далее чем 3 метра от стояка. Унитазы не далее чем 1 метр
• Подводящие трубы от 3 до 5 метров в длину делают из 70 мм, от 5 метров – 100 мм

После завершения монтажа внутренних труб и систем, можно переходить к внешним.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

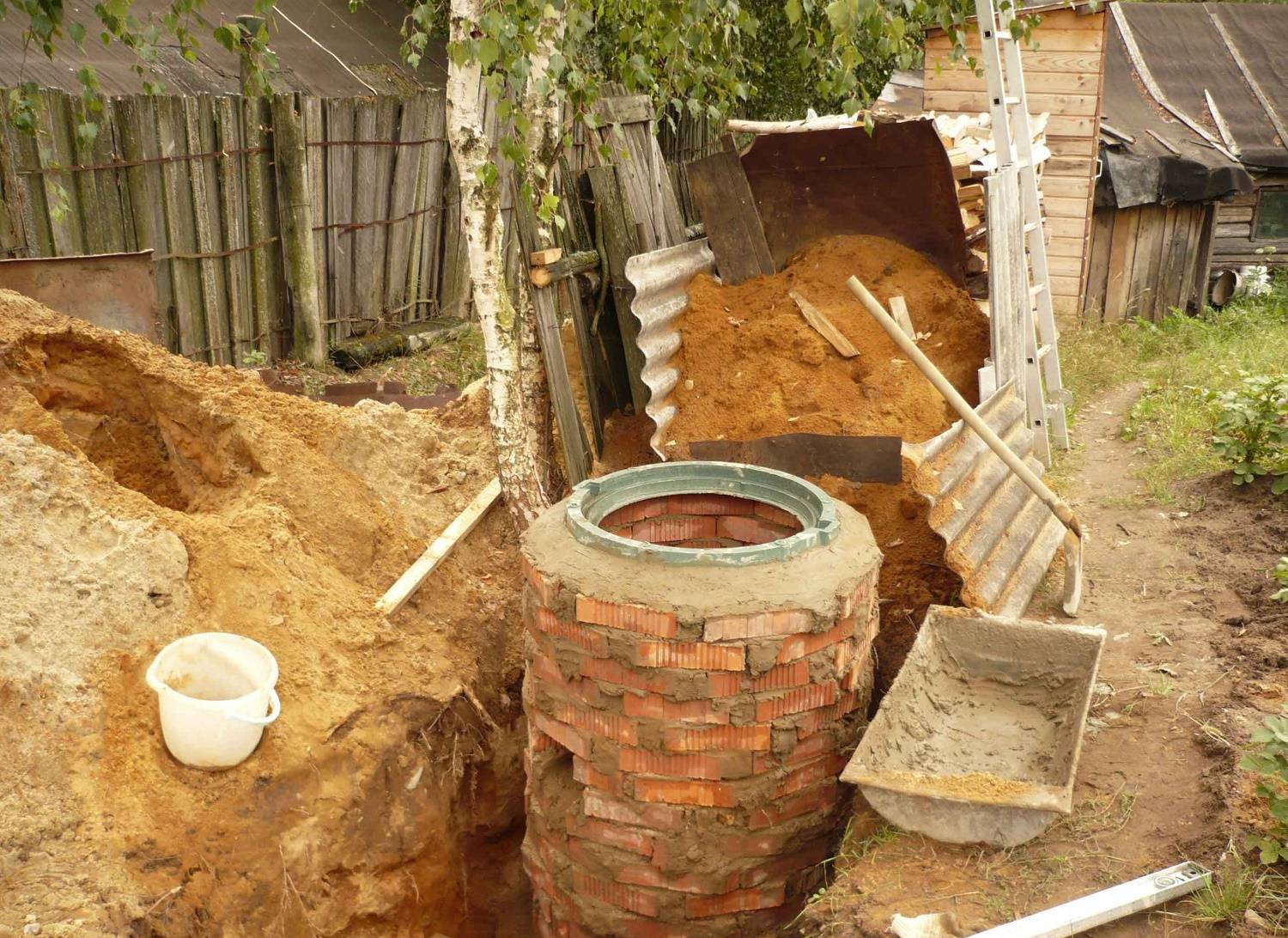

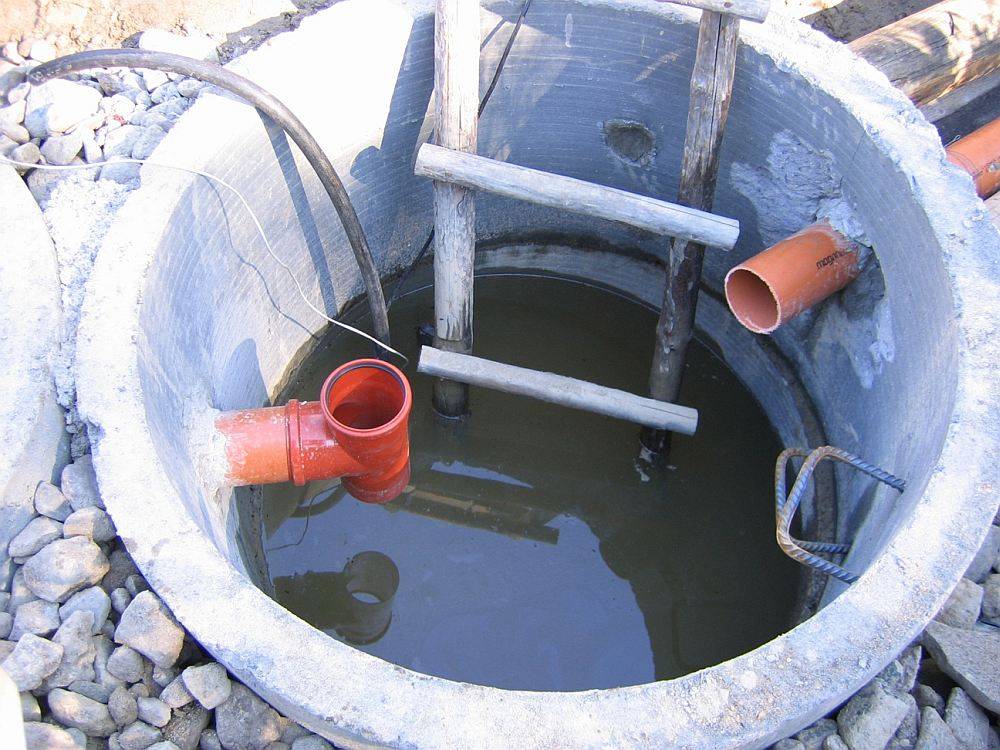

Выбор места под септик

На место расположения септика влияет несколько факторов:

рельеф участка, движение воды осуществляется самотеком, поэтому важно учитывать уклон;
глубина грунтовых вод;
отметка промерзания зимой;
расположение питьевого водопровода или источника воды;
состав почвы – песчаные грунт легко пропускает жидкость, поэтому может спровоцировать загрязнение грунтовых вод.

Установка септика требует соблюдения определенных условий: расстояние от дома должно составлять не меньше 5 метров, удаление от питьевого колодца – 30 метров, от зеленых насаждений – 3 метра. Место оборудуется с возможностью заезда ассенизаторской машины.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Как мы работаем?

Надежное устройство канализации в загородном доме требует внимательного и грамотного подхода. На первом этапе мы всегда внимательно изучаем проект, желательно — на месте будущего монтажа, чтобы мы могли оценить состояние грунта, объем и сложность земляных работ, количество стен и перекрытий, через которые будут проходить коммуникации. В некоторых случаях мы корректируем проект под конкретные нужды. Затем мы внимательно изучаем купленные трубы и разводки, если вы купили их заранее. Если нет, то мы дадим рекомендации по их выбору.

Чтобы организация канализации в частном доме не доставила вам хлопот, мы привезем все необходимые инструменты с собой, подготовим площадку, проведем работы, при необходимости заберем с собой весь строительный мусор. После монтажа проводятся обязательные испытания в присутствии специалистов, чтобы мы могли сразу заметить слабые места и исправить ошибки.
