Флюгер своими руками

Нюансы изготовления

Весь процесс оформления конструкции для крыши включает несколько стадий:

• подбор материалов и инструментов;
• оформление флюгарки;
• монтаж вращательного механизма;
• соединение отдельных элементов и установка на крышу.

Замечание! Увлекательный процесс обработки металла должен проходить с соблюдением техники безопасности. Этап сварочных работ следует организовать в проветриваемом помещении или на открытом пространстве, при отсутствии поблизости ГСМ. Наличие спецодежды приветствуется.

Оформление флюгарки

Понравившейся образ для конструкции ветроуказателя сначала наносят на расчерченную бумагу. Затем эскиз флюгера увеличивают на картоне до необходимых размеров и вырезают. Оптимальный размер фигуры для крыши составляет 40х70 см. При желании стать обладателем флюгера, который работает правильно, очертания указателя должны быть вытянуты по горизонтали, а большая часть фигуры располагаться на стороне противовеса. Такая позиция обеспечит конструкции ветроуказателя парусность.

Основные этапы работы по оформлению фигуры для флюгера

• эскиз закрепляют на металлической заготовке струбцинами;
• очертания флюгера вырезают электролобзиком;
• шлифовальным кругом на болгарке устраняют металлические заусенцы;
• на отдельных участках применяют напильник;
• после формирования фигуры флюгера переходят к изготовлению стрелки.

Монтаж поворотного механизма

Чтобы обеспечить вращение флюгера на крыше, можно воспользоваться одной из предложенных ниже схем конструкций:

Для правильной установки конструкции ветроуказателя, необходимо воспользоваться уровнем при определении вертикали. Вторым важным моментом является крепление розы ветров, оно должно проходить с применением компаса. Перед монтажом отдельные вращающиеся элементы конструкции флюгера смазывают солидолом.

Правила изготовления хорошего флюгера

Пока мы рассказываем о флюгерах, мы привели уже несколько чертежей, которые можно смело повторить, и флюгер уже на крыше. Только гораздо интереснее придумать свой собственный уникальный флюгер, руководствуясь общими правилами, которыми делятся мастера.

Направление ветра вычисляется по флажку с противовесом

Здесь очень важно точно сбалансировать флюгарку, поскольку прибор будет некорректно работать, а то и вовсе не будет крутиться. Вес груза должен быть равен весу противоположного края фигурки

Но тяжелой она быть не должна.
Подбирая ось флюгера, надо обязательно соотнести ее диаметр с весом фигурки. Запас карман не тянет, или как там говорят. Здесь то же самое. Надо помнить, что нагрузка на ось будет порой очень высокой и сильно зависеть от скорости ветра и площади фигурки.
 Ось флюгарки и основание флюгера могут быть соединены любым подвижным элементом, начиная от упорного подшипника и заканчивая смазываемой втулкой. Подшипник с влагозащитой, естественно, предпочтительнее.
Крепление основания флюгера к кровельной системе может осуществляться любым способом — от резьбового и до хомутового. Самое главное — надежность.

Теперь, когда мы в курсе того, как сделать правильный флюгер своими руками, по указанным на картинках схемам, можно приступить к экспериментам и украсить свой дом медными, коваными или плоскими металлическими флюгерами. Удачной всем работы!

Как сделать флюгер

Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:

• При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
• При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.

  Некоторые изделия больше похожи на произведение искусства

• При помощи дрели и сверла. Этот способ подходит для любого материала. Под металл нужны только более крепкие сверла. Сверло надо небольшого диаметра. По контуру с небольшим шагом сверлим отверстия. Там, где изгибы более резкие, отверстия делаем почаще — чтобы точнее перенести, там где линии ровные или с плавным изгибом, отверстий может быть немного.

По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

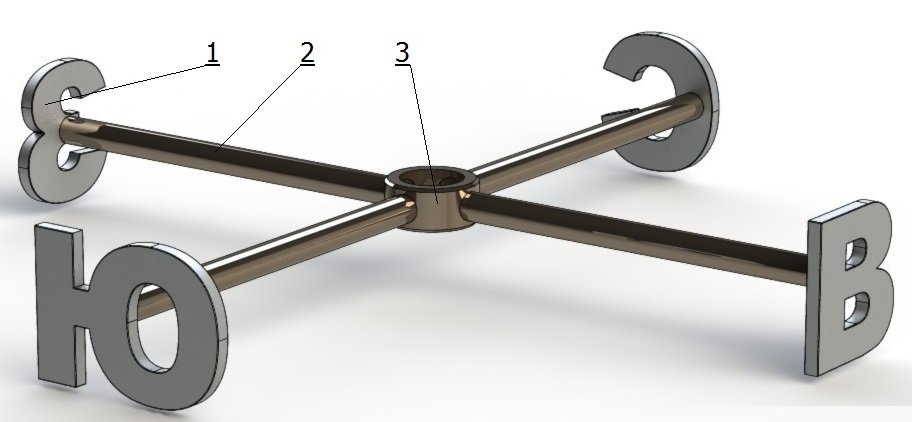

Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.

После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.

Разновидности флюгеров

Метеорологический флюгер Самые первые флюгеры изготавливались как приспособления для определения направления ветра. Затем по мере усовершенствования добавились функции установления скорости потока, движения и вибрации. Существенно улучшилась и эстетическая сторона технологии.

Существуют такие разновидности флюгеров:

1. Метеорологические. Эти виды приборов отличаются выверенными размерами и точностью форм. На первом месте находится не внешний вид, а правильность выдаваемых показаний. Детали изготавливаются ковкой и соединяются сваркой.
2. Измеряющие скорость ветра. В качестве индикатора используется пропеллер или чувствительная пластина. Сила воздушного потока определяется по скорости вращения винта или углу наклона пластины. Вспомогательным эффектом пропеллера является шум и вибрация, которые отпугивают животных.

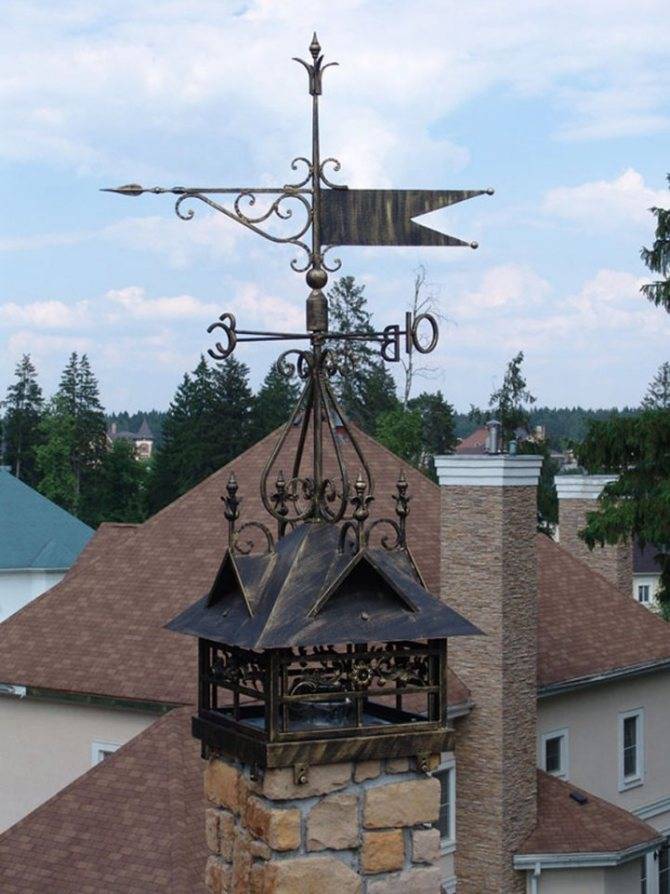

3. Дымоходные. Устройства данного типа совмещают в себе сразу несколько функций. Основной является защита дымовой трубы от попадания в нее посторонних предметов. Одновременно флюгер на дымоход предотвращает задувание в него ветра и указывает его направление.
4. Декоративные. Изделия больше служат для украшения, чем для получения какой-либо информации или выполнения защитных функций. Характерным примером является флюгер-петух, который устанавливается обычно в сельской местности, но иногда и на крышах городских домов.

Дымоходный

Для определения скорости ветра

Декоративный

Как сделать флюгер своими руками из металла

Нужно выполнить несколько последовательных действий:

1. Сделать опору флюгера, для этого берется небольшой отрезок трубы, диаметр которой составляет 1,3 см, а длина — 12,5 см. Сверху опоры флюгера нарезается соответствующая размеру крышки резьба. В подставку с внутренней стороны монтируется подшипник. Для закрепления флюгера на крыше используется специальная деталь, в качестве которой используются полосы из стали. Они фиксируют с боковой стороны опоры флюгера. Крепление этих полос не должно мешать свободному его вращению вокруг своей оси.
2. Крышку флюгера изготавливают из стали. С внутренней стороны крышки нарезается резьба, размеры которой должны соответствовать резьбе корпуса флюгера. Верхняя часть крышки украшается декоративно-отличительным и необходимым элементом — «розой ветров». Это тонкие и длинные трубочки, изготовленные из металла, на их концах крепятся указатели сторон света. Важным моментом для флюгера является недопустимость гидроизоляции, поэтому наверху корпуса устанавливается колпак.
3. Изготовление самого флюгера достаточно интересное занятие. Чаще всего флюгер выполняется в виде птицы. С давних времен считается, что петух является оберегом домашнего очага, потому именно он чаще всего появляется на крыше. Внешне эту птицу каждый видит по-своему. В основном в качестве материала для этого используют «нержавейку».
4. После того как работы по изготовлению флюгера закончены, необходимо его прикрепить к коньку крыши. Вначале определяется соответствие реальной розы ветров с вашей. Для этого используется обыкновенный компас. Прикрепив к флюгеру один конец проволоки, а другой заземлив на полтора метра, можно получить громоотвод.

Разновидности флюгеров

Флюгеры бывают разных форм. К примеру, флюгер, выполненный в форме самолета, корабля, насекомых, животных, персонажа из сказки и знака зодиака. Можно сделать флюгер из стали или меди. Сегодня в некоторой степени размер флюгера стандартизован и составляет 400х800х700 миллиметров.  Для беседки, гаража и садового домика делают флюгер меньшего размера.

Процесс установки флюгера

Установка флюгера является процессом несложным, но имеет определенные особенности.  Она выполняется при наличии таких инструментов, как компас, дрель, металлический кронштейн, предназначенный для крепления флюгера, сверло по металлу, комбинированные заклёпки, заклёпочник, прогонка, лерка, гайки, шайбы и гаечный ключ. Проще всего установить флюгер на колпак трубы дома

При этом важно, чтобы толщина металла трубы была больше полутора миллиметров. Процесс установки включает несколько этапов:

1. Раскос-кронштейн устанавливается по диагонали в колпак трубы. Для этого с двух концов необходимо загнуть металлическую двухмиллиметровую полоску. Крепление кронштейна флюгера осуществляется при помощи заклепок и заклепочника.
2. При помощи дрели в колпаке трубы проделывают отверстие, равное диаметру стержня флюгера.
3. С помощью лерки на конце стержня нарезается резьба.
4. В отверстие колпака вставляется стержень флюгера, на который надевают шайбу и накручивают гайку.
5. Стержень флюгера закручивают в раскос, а роза ветров ориентируется при помощи компаса.
6. На конце стержня флюгера вставляют еще одну шайбу и накручивают гайку, это позволяет стойку хорошо прикрепить к раскосу.

Основным требованием к флюгеру  является постоянное его вращение вокруг оси, где он установлен, даже при малом ветре. Таким сделать флюгер помогает подшипник, он крепится непосредственно к флюгеру.

Перед началом сборки необходимо выполнить следующее:

1. Переносим понравившееся изображение на полотно.

2. Рядом обрисовываем элементы, которые не будут подвижными (стрелки указатели сторон света). На стороне, которой они будут крепиться к опорной трубе, делаем по два небольших прямоугольника и намечаем в их центрах круги под просверливание отверстий.

3. Внизу фигуры по центру пририсовываем перевернутый прямоугольный треугольник. Именно к нему будет прикрепляться элемент для насадки изделия на стержень.

Теперь переходим к изготовлению:

1. Вырезаем при помощи пилы все начерченные элементы.

2. Используя напильник, обрабатываем места разреза. Следим, чтобы на деталях не осталось острых углов, которые могут впоследствии поранить.

3. Сверлим в намеченных местах деталей отверстия.

4. В отрез медной трубы вставляем подшипник и привариваем их друг к другу. Вращающийся элемент должен быть направлен внутрь, соединение проводится по краю трубы и обратной стороны подшипника.

5. Привариваем собранное гнездо для насаждения к треугольнику под фигурой.

6. В стальной трубе делаем 8 отверстий на расстоянии 30 см от одного края отреза. По 2 отверстия, расположенных друг над другом, с четырех сторон. При помощи шурупов прикручиваем указатели к трубе.

7. Внизу этой же трубы делаем по 3 отверстия опять же с четырех ее сторон. И закрепляем в этих местах уголки.

8. На подшипник наносится обильное количество смазки, и фигура вместе с гнездом надевается на подставку.

9. Изделие собрано и готово к установке.

Читать также: Стабилизатор 78l05 схема включения

Какой вариант выбрать

Сегодня можно найти в продаже огромное количество флюгеров, однако все они не отличаются креативом. Авторский флюгер, который владелец сделает самостоятельно будет смотреться намного лучше.

Сегодня можно выбрать из нескольких основных видов флюгеров:

Метеорологический — классический вариант для тех, кто уже давно не верит прогнозам. Изготовить такой вариант можно через профессиональную ковку. Такой прибор имеет собственное название — анемобарометр. Способен определить даже силу ветра.

Флюгер Вильде — на наконечнике имеет специальную пластину, которая указывает на силу ветра. Дополнительно прилагается роза ветров, которая укажет на направление.

Второе предназначение колеблющейся пластинки или прута с флажком — отпугивание птиц, которые жизнедеятельностью портят вид крыши.

Дымоходный — защитит трубу от задувания и лишней пыли.

Декоративный — несет часто символический характер, в данном случае правил нет, можно сделать любую конструкцию из подручных предметов.

Рекомендуем прочитать:

• Как сделать декоративный бордюр — особенности выбора и варианты установки декоративного бордюра (120 фото и видео)

• Как сделать рукомойник — пошаговое описание как сделать правильно рукомойник своими руками (135 фото и видео)

• Домик для детей своими руками — 150 фото, чертежи, видео мастер-класс и пошаговая инструкция по изготовлению

Какой вариант выбрать решает каждый хозяин сам. Однако нельзя отметать полезное предназначение устройства. Чтобы устройство выглядело законченным и работало правильно, можно использовать актуальный чертеж флюгера.

Используемые материалы

Металл Каких-либо ограничений по материалу для изготовления не установлено. В отношении таких изделий не существует норм и правил. Все зависит от собственной фантазии и умений обращаться с бытовыми инструментами.

Материалы различаются по таким параметрам:

• удельный вес;
• запас прочности;
• способ крепления;
• необходимость дополнительной обработки;
• срок эксплуатации;
• подверженность влиянию внешней среды;
• презентабельность.

Флюгер из пластиковых бутылок Установка флюгера на крышу своими руками – довольно сложное и рискованное мероприятие. Нужно тщательно продумать и спланировать каждый его этап. Как правило, монтаж прибора представляет собой большую сложность, чем его изготовление. Необходимо подготовить крепежи и страховочное снаряжение. Нужно учитывать, что сильный порыв ветра может повалить сооружение, вырвать его из гнезда, что чревато разрушениями для кровли, построек и травмами для окружающих людей.

Наиболее распространенные материалы для флюгера:

• Металл. Листовой прокат и штамповка отличаются всеми необходимыми качествами, которые нужны для изготовления легкого, но прочного прибора. Можно использовать один из доступных материалов — нержавеющая сталь, латунь, медь. Все они имеют достаточную пластичность для гибки и ковки, хороший запас прочности и устойчивость к коррозии. Здесь нужно учитывать и способы соединения деталей. Для стали нужна сварка, тогда как цветной металл можно паять. Но здесь возникают ограничения по месту размещения. Паяные изделия нельзя ставить над дымоходом, так как от высокой температуры припой может расплавиться. У сварных приборов ограничений нет, но есть сложность со сборкой и последующей полировкой.

• Дерево Дерево. Изначально все флюгеры изготавливались из древесины, пока новые технологии не позволили использовать другие материалы, в том числе водостойкую фанеру. Дерево обладает рядом положительных качеств, среди них легкость и простота обработки. К сожалению, ресурс этого материала ограничен несколькими сезонами. Под воздействием влажности и ультрафиолета древесина темнеет, покрывается трещинами и рассыпается. При наличии свободного доступа к основанию конструкции этим недостатком можно пренебречь, так как сделать новый ветряк не составит особого труда.

• Подсобные предметы. В любом доме всегда найдется множество материалов, которые по своей сути являются расходными и ничего не стоят. К таковым относятся пластиковые бутылки, диски, контейнеры. Полимерные изделия легкие, гибкие, детали можно склеивать, сшивать, скреплять заклепками и болтами. Поскольку достаточной прочностью такие изделия не отличаются, ставить их на крышу нецелесообразно. Лучше в качестве подставки использовать деревянные жерди или стальные опоры из труб. На несколько дней работы их хватит, а потом ветряк можно снять и поставить на его место новый, тоже одноразовый.

Несколько вариантов для самостоятельного изготовления

Кроме основательных конструкций из металла или покупной продукции промышленного изготовления, существует разнообразие других вариантов, которые можно сделать своими руками. Указатель ветра можно собрать из лазерных дисков для записи музыки, бутылок из пластика, бумажных стаканчиков, картона. Хорошо смотрится флюгер из дерева.

Не все из них подойдут на самое видное место крыши дома в элитном районе, но для установки на кровлю садового домика, в качестве декора ворот или детской постройки сгодятся.

Флюгер из пластиковых бутылок

Заняться изготовлением указателя ветра из накопившихся бутылок можно с детьми, устроив им мастер-класс.

Для работы понадобятся:

• канцелярский нож;
• фломастер;
• картон;
• проволока;
• гвоздь;
• брусок из дерева;
• бутылки с крышками – 2 шт.;
• выкройки.

Делаем флюгер-самолет:

1. Предварительно замоченные с вечера пластиковые бутылки очищаем от этикеток, моем и вытираем насухо.
2. Обрисовываем фломастером выкройку на поверхности пластика для пропеллера и крыльев, вырезаем.
3. Посередине крышки и в пропеллере делаем отверстия и соединяем детали между собой гвоздем. Для усиления конструкции гвоздь можно накалить и вплавить в пробку.
4. По размеру крыльев делаем в бутылках прорези канцелярским ножом и соединяем крылья и фюзеляж.
5. В горлышко бутылки нужно вставить металлическую проволоку, которая будет играть роль центральной оси.
6. Прикручиваем пробку с пропеллером. Раскрашиваем влагостойкими красками и устанавливаем.

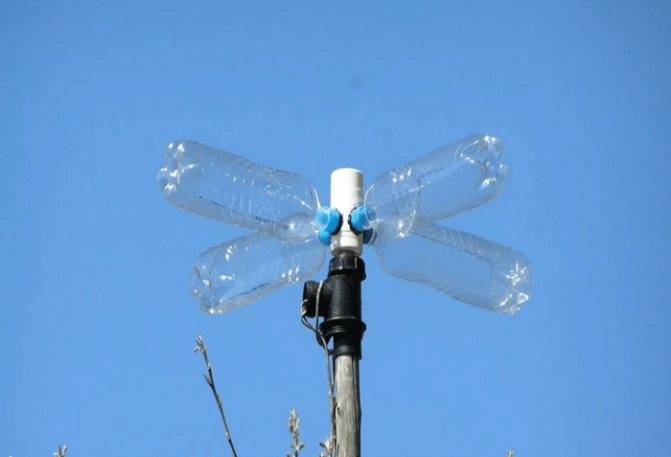

Кроме варианта с самолетом, можно сделать ветрячок-ротор. Его мастерят из 1 бутылки, вырезая по бокам лопасти и ставя ее вертикально на ось. Или используют 4 пластиковых емкости, располагают их в горизонтальной плоскости по углом 90°.

Флюгер из бумаги

Флюгер из бумаги больше является яркой игрушкой, чем механизмом. Но его изготовление совместно с ребенком может стать интересным и познавательным занятием.

Для этого понадобится:

• стаканчик с крышкой из пластика;
• картон или плотная цветная бумага;
• палочка из дерева или карандаш с ластиком на конце;
• пластиковая соломинка;
• булавка английская или иголка.

Изготавливаем стрелку:

1. Вырезаем наконечник стрелы из бумаги или картона в форме треугольника со сторонами 4-5 см.
2. Оперение можем сделать другого цвета, его размер чуть больше 7-8 см в длину.
3. Соломинку из пластика подрезаем с каждой стороны по 1-1,5 см. Вставляем наконечник и оперение в прорези. Фиксируем клеем.

Делаем корпус конструкции флюгера:

1. Стаканчик из бумаги или пластика утяжеляем с помощью песка или гальки. Сверху закрываем и приклеиваем крышку, чтобы она выдержала вес утяжелителя.
2. После этого стаканчик переворачиваем и в дне проделываем отверстия по размеру карандаша.
3. Пластиковую стрелку протыкаем иголкой (английской булавкой) и устанавливаем в резинку карандаша, который помещаем в стаканчик.

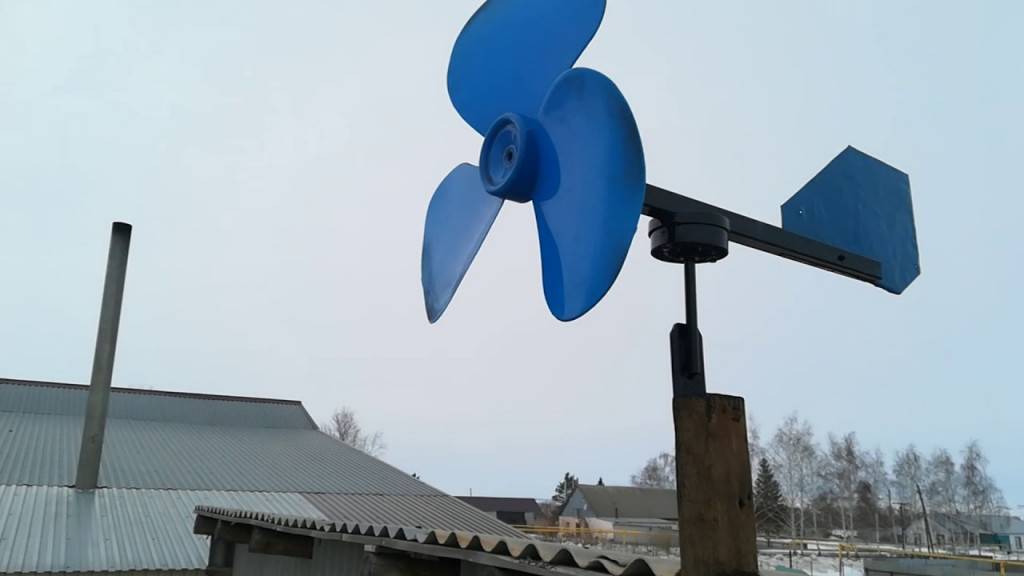

Особенности флюгера с пропеллером

Механизм интересен тем, что по силе вращения винта можно визуально определить скорость ветра.

Сам самолет или цеппелин можно сделать из пластика или фанеры. Для исправной работы винт должен быть жестким и выполненным из металла. Его лопасти нужно подогнуть по продольной оси в разные стороны.

Если флажок сделан из металла, к нему нетрудно приварить или припаять небольшой штырь с резьбой на конце для установки пропеллера и закрепления его гайкой с шайбой.

https://youtube.com/watch?v=xVq-BSTCaPY

Конструирование самолета

Проявить творческие наклонности позволяет изготовление своими руками конструкции в форме самолета. Вся работа состоит из двух ключевых блоков – сооружение непосредственно фигуры летательного аппарата и обустройство штока для его крепления. Ориентировочные размеры самолета при проектировании: длина – 50 см, размах крыльев – 30 см.

Важно! Конструкцию желательно сделать из легкого материала: фанеры, пенопласта и прочее. Это обеспечит беспрепятственное вращение самолета на оси штока

Для обустройства штока потребуется подготовить:

• Металлическую трубу достаточной длины. В верхней части нарезается резьба, противоположный край помещается в подшипник. Оптимальный диаметр внутреннего кольца трубки не менее 10 мм.
• Металлический прут в роли оси флюгера. Его диаметр должен соответствовать подшипнику на корпусе.
• Роза ветров фиксируется на конец трубы, обладающей резьбой.
• Ось вставляется в сквозное отверстие таким образом, чтобы детали будущего флюгера в форме самолета плотно размещались в кольце подшипника.
• Важный этап – проверить степень чувствительности конструкции. Для контроля легкости скольжения оси флюгера требуется задать движение.Замечание! Для защиты корпуса конструкции от влаги, сверху него приваривается стальной или медный колпачок.
• Вычислив требуемый размер оси флюгера, лишнюю часть обрезают.
• Самолет фиксируют на шток с небольшим наклоном. Потоки ветра, попадающие на крыло, приводят в движение конструкцию.

Оценить более сложную конструкцию флюгера самолета можно в предложенном видео:

Где взять или как сделать эскиз

Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.

Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.

В программах, из любого изображения можно сделать эскиз для флюгера

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.

Символика украшений

Оригинальность придается флюгерам с силуэтными фигурками, которыми они украшаются. Их использовали в качестве оберегов или определенных символов. Сам по себе флюгер на крыше, согласно учению фен-шуй, считается символом добрососедских отношений.

Чаще всего конструкции оснащаются фигурками животных. Все они имеют то или иное значение:

• петух — предупреждает об опасности и отпугивает нечисть;
• кот — символ уюта;
• сова — мудрость;
• лев означает силу и власть;
• орел — символизирует защиту от врагов;
• аист — знак взаимопонимания в семье и благополучия;
• дракон — знак духовной силы и мудрости.

Некоторые устанавливают фигурки сказочных героев или реальных персонажей. А еще распространены тематические фигурки. Если здание принадлежит пекарю, то это может быть булочка. Если здесь располагается обувная мастерская — то башмачок и так далее.

Поворотный механизм флюгера

Чтобы флюгер работал корректно, долго и тихо, следует грамотно продумать механизм его поворота. Он должен быть насколько надежным и прочным, настолько чувствительным.

При сборке можно использовать одну из следующих технологий:

• На подшипниках. Такой метод считается самым надежным, долговечным и удачным в плане отсутствия шума. Нужно взять стальную трубу круглого сечения и запрессовать в ее концах стандартные подшипники вращения. Затем труба закрепляется на крыше, к ней привариваются румбы. К телу флюгера приваривается штырь или труба, сечение которой соответствует внутреннему отверстию запрессованных подшипников. Схема сложная, но практичная. Разборная конструкция облегчит доступ к ветряку для его обслуживания, ремонта или замены.

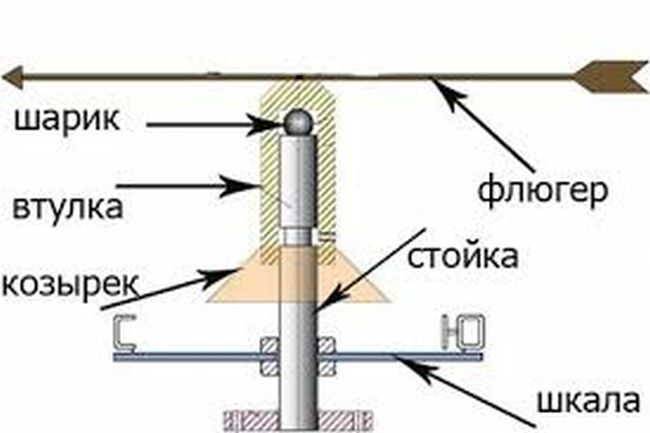

• На шарике. Используются трубы с разными сечениями, когда диаметр внутренней меньше внешней на 1-2 мм. В середину большей трубы вваривается стальная или вбивается деревянная заглушка. Затем к крыше и флюгеру привариваются куски узкой трубы. Остается соединить фрагменты, предварительно заполнив смазкой верхнюю часть внешнего корпуса.

Порядок работ

В качестве примера возьмем фигуру кота.

Первым делом на поверхность металлического листа отображается контур будущего флюгера. Прежде, чем начинать вырезать фигуру, нужно хорошо закрепить лист, чтобы исключить вероятность его смещения при работе. Для этого лучше использовать слесарные струбцины, посредством которых материал надежно фиксируется на верстаке.

Избавиться от образовавшихся заусениц после резки можно болгаркой с шлифовальным кругом. Для обработки труднодоступных мест правильнее воспользоваться тонким широким напильником.

Надежно зафиксируйте металлическое изделие на верстаке, после чего просверлите в нем небольшие отверстия под усы, глаза и нос. Можно воспользоваться сверлами по 12-15 миллиметров в диаметре.

Добиться характерный овальный очертаний для глаз кота можно посредством надфиля либо напильника полукруглой формы. При помощи них проделанные отверстия постепенно расширяются до нужных размеров.

Стальную проволоку диаметром 3 миллиметра нужно разрезать на отрезки по 100-120 миллиметров. Далее выполняется 10-20-миллиметровый отступ, после чего необходимо сделать Г-образный изгиб. В результате этих действий мы получим заготовки для усов флюгера.

Для выполнения носа пригодится 20-мм круглый металлопрокат. Далее посредством УШМ края прута округляются.

Чтобы максимально похоже повторить особенности и формы кошачьего носа, необходимо воспользоваться зубилом. Для этого на заготовке выполняются соответствующие метки.

Читать также: Чем подсветить рабочую зону на кухне

Следующим шагом вырезается заготовленный фрагмент требуемого размера.

Устанавливать нос необходимо сварочным аппаратом: спереди в проделанные отверстия просовываются усы, которые после свариваются с тыльной стороны.

После завершения сварочных работ не забудьте воспользоваться шлифовальной машинкой для обработки швов. В итоге у вас должна получиться максимально гладкая и ровная поверхность.

В том же порядке выполняются работы, если вы задумали создать своими руками флюгер в виде петуха.

Следующим этапом нужно перейти к выполнению стрелки, что станет указывать направление ветра. На поверхности заготовки вычерчиваются контуры, согласно которым после при помощи электролобзика вырезается фигурка.

Основанием стрелы может выступать пара прутков квадратной формы 15 на 15 миллиметров. Причем один элемент приваривается с деталью-наконечником, а второй – с оперением. После сварка аккуратным образом зачищается с поверхности.

Для выполнения поворотного узла необходимо высверлить в стальном шаре и крышке будущего флюгера отверстия диаметром 13 мм. После этого крышка приваривается к 5-сантиметровой трубе.

По обоим сторонам стальной фермы создаются лыски – так называются небольшие углубления, предназначенные для более надежного прилегания торцов стрелы. Далее к основе узла поворота приделывается стержень с шарообразной составляющей, после чего место крепления обрабатывается сваркой.

Как только шар со стрелой будут зафиксированы вместе, можно переходить к креплению изделия. Для фиксации флюгера со сферической деталью в основании заготовки проделывается вырез полукруглой формы. Очевидно, что в конце это место подвергается сварке.

В процессе приварки следует избегать того, чтобы брызги металла попадали на поверхность фигуры. Для этого элемент следует прикрыть листом жести.

В процессе выполнения работ своими руками очень важно точно сопоставить между собой все элементы будущего флюгера, при этом угол между поворотным механизмом и самой стрелкой обязательно должен равняться 90 градусам. Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере

Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере.

Для опоры нужно использовать отрезок круглого прутка, благодаря этому флюгер сможет свободно вращаться под силой ветра.

Проконтролируйте, чтобы опорный стержень точно вошел в трубу, после этого можно проводить сварку краев элементов.

Далее шар, необходимый для свободного вращения фигуры кота, следует смазать при помощи любой вязкой смеси, после чего останется только вставить его в широкую трубу. В конце размещается латунная либо медная труба.

По окончанию сборки флюгера, элемент при необходимости разукрашивается и декорируется, после чего размещается на крыше доме.

Конструкция флюгера из металла

Флюгер выглядит в виде металлического флажка с противовесом, который поворачивает его за направлением ветра. Он состоит из трех главных частей: флюгарки, розы ветров и стойки. Флаг флюгера крепится на вертикальной оси, на которой для определения направления ветра устанавливается горизонтально роза ветров. Для определения силы ветра с помощью флюгера на него устанавливают свободно качающуюся вертикальную пластину, отклонение которой от вертикали является показателем силы ветра. Также можно использовать для определения силы ветра простой пропеллер, имеющий небольшой вес. Сегодня флюгер используется не только как некий элемент декора, а также в качестве защитного элемента, предназначенного для дымовой трубы. Он позволяет предостеречь задувание трубы.

Немного истории

С давних времен флюгер был популярным в портовых городах, выполняя свою главную задачу:  по нему определяли, зайдут в гавань корабли или нет. Направление ветра в сторону города — это значит, что в порту появится много торговых кораблей с продовольствием и разным товаром. Особенно популярна установка флюгера на куполе церкви и собора. Также свое место флюгер нашел на крепостных башнях и домах. Наиболее популярен флюгер, выполненный в виде петуха. Со временем в истории о флюгере появились легенды, и у флюгера появилось новое назначение — оберег или талисман дома. Мастера-кузнецы делают флюгер своими руками, не похожим на другие — он изыскан и оригинален. Подобный флюгер выделит дом среди прочих своей индивидуальностью и продемонстрирует изысканный вкус хозяина.
