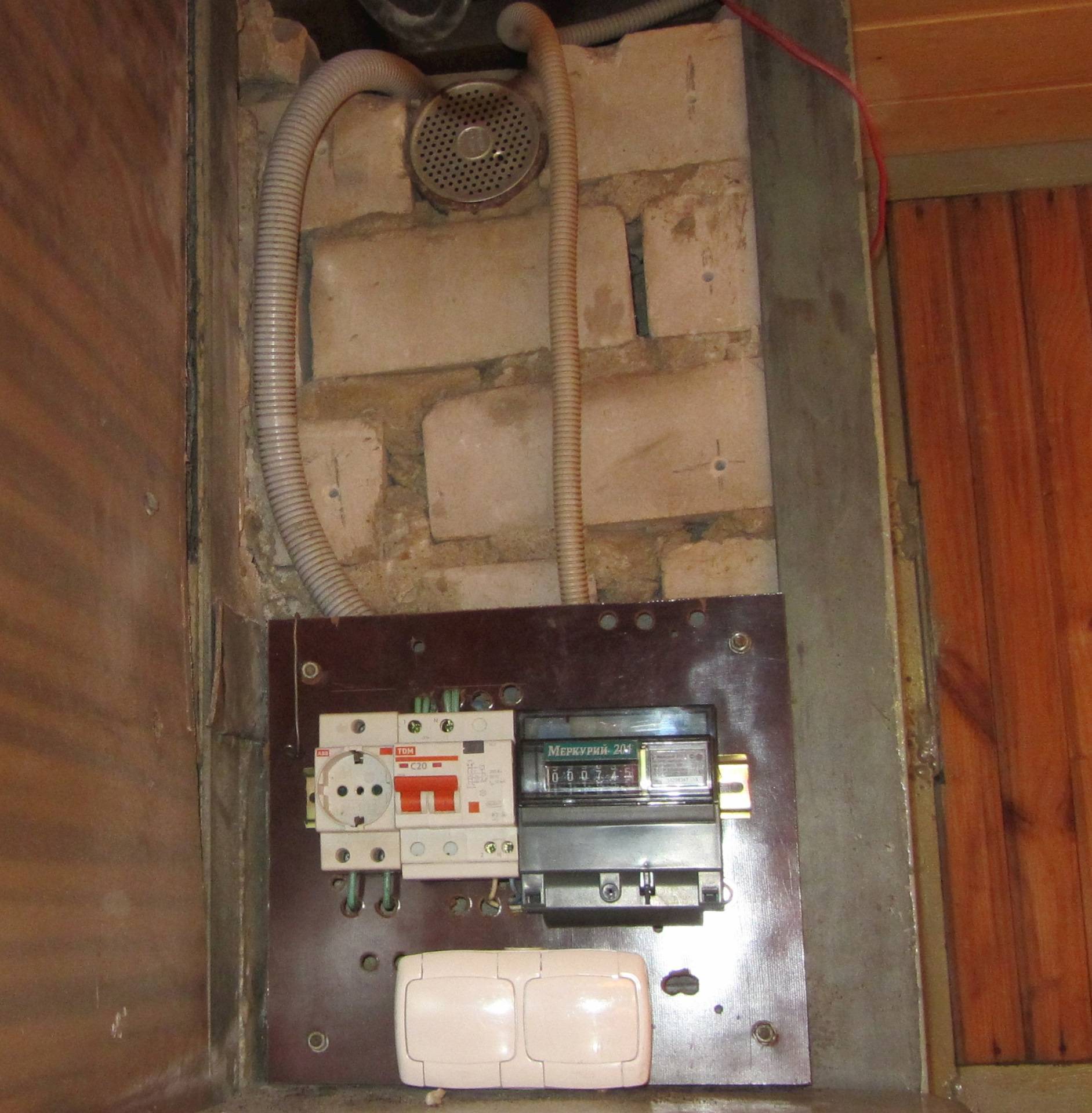

Как сделать электрощиток в гараж

Основное освещение

Электрощиток в гараже может быть сделан многими автовладельцами. Однако это не означает, что при полном отсутствии знаний все работы будут выполнены правильно. Однако при наличии определенных знаний в проводке и соблюдении правильной последовательности работ цена электрощитка окажется небольшой.

Для создания качественной системы освещения необходимо оборудовать гараж минимум четырьмя источниками. Особенности создания основного освещения:

Лучше устанавливать лампы парами – с левой и правой стороны от машины.
Еще можно расположить источники свет сзади и спереди от машины

Зависит вариант размещения ламп от нужд автовладельца
?Внимание! Важно провести проводку от электрощитка таким образом, чтобы каждый источник света имел отдельный выключатель.

Чтобы в подвале тоже присутствовало освещение, следует воспользоваться трансформатором. Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик
Он должен выдерживать серьезные нагрузки.
К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А

Это говорит о необходимости выбрать счетчик, способный выдерживать подобные нагрузки.

Внимание! Очень важно выбрать схему разводки, которая будет отвечать требованиям безопасности. Лучше использовать кабель с медной жилой

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража. С его помощью можно включать и выключать отдельные ветки.

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

  • чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
  • лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
  • чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
  • распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
  • если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
  • при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

  • чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
  • лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
  • чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
  • распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
  • если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
  • при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Принцип работы УЗО

Для того, чтобы правильно выбрать УЗО, вначале желательно ознакомиться с принципом его действия и устройством.

Так, если рассматривать конструкцию простейшего однофазного УЗО, которые чаще всего применяются в жилом секторе, то следует отметить, что в состав прибора входят следующие комплектующие:

  • Ферритовый тороидальный сердечник;
  • Первичная катушка из медного проводника заданного сечения (для однофазных УЗО используется 2 штуки). Необходима для создания в тороидальном трансформаторе магнитного поля, за счет прохождения тока нагрузки через прибор.
  • Вторичная катушка для цепей управления. Используется в качестве создания сигнала для работы электронных органов управления;
  • Исполнительный механизм. Управляет (замыкает/размыкает) силовыми контактами, которые отвечают за подачу напряжения;
  • Группа силовых контактов;
  • Токовый усилитель;
  • Тестовая кнопка. Необходима для периодической проверки УЗО на работоспособность;
  • Корпусная часть.

Ну а для того чтобы понять алгоритм работы прибора, желательно рассмотреть принцип действия УЗО на определенном примере.

Так, допустим, если через фазный проводник УЗО протекает ток определенной величины, то соответственно, выполнив работу, ток аналогичного уровня должен протечь и по нулевой шине. В ситуации, когда разница между фазным и нулевым током не существенна (стандартный режим работы оборудования), то прибор функционирует в обычном режиме. Если же разница токовых значений достигает критического уровня, то электронная схема УЗО дает сигнал на размыкание группы силовых контактов и объект обесточивается.

Схема подключений внутри щитка

Чтобы правильно соединить все компоненты, расположенные внутри, придется ознакомиться со схемой подключения. При составлении схематического плана подключения придется учесть то, что все будет соединяться через защитные аппараты.

Также разрабатывая схему, определяют тип используемого вводного автомата. Выбор зависит от того, какой будет главная питающая сеть. При однофазном напряжении устанавливается автомат на 220 В, а при трехфазном — на 380 В. Если в гаражном помещении будут часто пользоваться сваркой, лучше проводить трехфазную сеть.

Помимо этого, на схематическом плане отображают место размещения розеток и осветительных приборов. Они должны подключаться через общий автомат. В обычных гаражах розетки подсоединяются через предохранители на 15 А.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (чтобы прозвонить проводку после подключения всех элементов).
набор отверток (закручивать винтики на клеммах).
инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Как распределить нагрузку по фазам
Как разделить электропроводку на группы
Как составить схему электропроводки перед ремонтом

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

Повесьте корпус на стену (либо установите в подготовленную нишу).
Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
Зачистите жилы для качественного присоединения к клеммам.
С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
Установите нулевую и заземляющую шину.
Нарежьте соединительные провода на подходящие отрезки.
Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Основные ошибки при подключении проводов к приборам


Основные ошибки при подключении проводов к приборам

Поэтому важно знать наиболее распространенные ошибки, которые можно совершить при сборке электрощитка

  1. Попадание изоляции под контакт. Оптимальная глубина зачистки провода составляет 1 см. Однако невнимательность или отсутствие знаний у монтажника может привести к тому, что глубина зачистки окажется недостаточной. При затягивании крепежного винта он упрется в изоляцию провода и раздавит ее. Площадь контакта винта и жилы провода окажется намного меньше расчетной. Если на такое соединение подать нагрузку, то произойдет нагрев в точке контакта.
  2. Подключение проводов разного сечения к одной клемме. Эта ошибка чревата тем, что жила меньшего сечения будет зафиксирована хуже, чем жила с большим сечением. Плохой механический контакт приводит к увеличению электрического сопротивления. Как результат – разогрев провода, оплавление его изоляции и расплавление корпуса модульного устройства.
  3. Неправильное формирование концов многожильного провода. Часто встречающийся выбор в пользу многожильного провода объясняется удобством работы с ним в ограниченном пространстве электрического щита. Гнется он легче, чем одножильный провод. Вместе с тем, многожильные провода требуют использования штыревых наконечников для опрессовки зачищенных концов. При попытке закрепить непрессованный многожильный провод в клемме тонкие жилы передавливаются и ломаются. Общее сечение провода уменьшается, что чревато нагревом и оплавлением и провода, и устройства. Также недопустимо пропаивать многожильные концы перед подключением к клемме. С течением времени припой будет менять форму, продавливаясь под зажимным винтом.
  4. Подключение фазы к нижней клемме автоматического выключателя. На работоспособность прибора переполюсовка влияния не оказывает и законодательно данный момент никак не урегулирован. Однако это может вызвать затруднения для электрика, не знающего об отступлении от общепринятых правил.

Видео – Ошибки при электромонтаже

Определить наличие перечисленных проблем можно по количеству ложных срабатываний защитных устройств. Если они срабатывают при одной работающей лампе накаливания, – это уже повод провести ревизию состояния клемм. Как минимум, следует подтянуть фиксирующие винты. Другим признаком является срабатывание защиты при увеличении нагрузки на сеть. Чем больший ток начинает протекать через автомат, тем больше нагреваются некачественные соединения на клеммах. В итоге срабатывает защита автоматического выключателя.

Конструктивно гребенка – это медная пластина (шина) с размещенными по одной стороне отводами. Отводы могут быть выполнены в двух формах: штыревые и вилочные. Особенность вилочных состоит в необходимости наличия специального зажима на подключаемом устройстве. Поэтому вилочные гребенки получили не столь широкое распространение.


Виды вилочных гребенок

Сечение отводов гребенки составляет 16 кв.мм. Это позволяет сохранять работоспособность проводника при силе тока до 63А.

Шаг отводов зависит от ширины устройств, которые будет соединять гребенка. Для одномодульных устройств применяются модели с шагом отводов в 17.5 мм. Для устройств в 1.5 модуля – 27 мм.

Число отводов на соединительных шинах может варьироваться от 12 до 60. Как правило, в условиях гаража такого количества потребителей не встречается. Поэтому гребенку следует обрезать до необходимой длины. Резку удобнее всего производить ножовкой по металлу. При этом длина пластикового кожуха гребенки должна быть на несколько миллиметров больше, чем длина медной шины. Это требуется для обеспечения электробезопасности. Но лучше всего воспользоваться специальными заглушками для торцов.

Кроме того, пилить следует еще до монтажа гребенки в щиток. Это избавит от металлических опилок, наличие которых в электрическом щите чревато коротким замыканием.

Выбор оборудования для прибора

Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:

  • Лампы. Это основной источник света, без которого невозможно работать в гараже.
  • Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
  • Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
  • Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
  • Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.

Схема электрощитка


Схема электрощита с УЗО

При построении схемы нужно учитывать, что каждый потребитель должен быть подключен через аппарат защиты. В качестве защиты применяются автоматические выключатели. Помимо распределительных автоматов, необходимо также предусмотреть установку вводного автомата. Его выбор зависит от типа питающей сети. В случае, когда подводится однофазное напряжение, вводной автомат будет на 220 В. Если трехфазное – на 380 В. Выбор типа сети производится исходя из перечня потребителей. Для подключения промышленного сварочного аппарата желательно подвести трехфазную сеть.

Подбор автоматических предохранителей осуществляется согласно типу потребителей и их электрических параметров, таких как напряжение и номинальный ток. Все эти данные указаны в паспорте к оборудованию. Как правило, ток отключения автомата должен быть больше номинального тока аппарата.


Установка розеток в гараже

Кроме бытовых розеток, на которые ставятся дифференциальные автоматы, другие потребители могут быть подключены через обычные предохранители. Обычно допускается подключение электроприемников одной категории через общий автомат. Например, это касается освещения.

Из всего оборудования в гараже сварочный аппарат является наиболее энергоемким потребителем. Поэтому если планируется его использовать, необходимо предусмотреть запас по мощности.

Обычно освещение и бытовые розетки подключаются через предохранитель на 16 А, а промышленный сварочный аппарат ‒ не менее 50 А. На практике следует ориентироваться на результаты расчетов (в случае если приемников одной категории несколько) и на паспортные данные оборудования. Необходимо также предусмотреть как минимум один резервный автомат на 16 А. Для учета электроэнергии ставится счетчик.


Монтаж заземления

Вторым по значимости моментом при проектировании является вопрос заземления. Согласно ПУЭ для гаражей рекомендуется применять систему TN. Следует выполнить контур заземления из металлических круглых прутков диаметром 1,5 см, соединенных стальной полосой. Это в случае если контур отсутствует.

Далее необходимо определиться с корпусом щитка. Существуют шкафы открытого и закрытого типов. Так как гараж является объектом повышенной опасности, где могут в воздухе присутствовать пары горючих смесей, желательно отдать предпочтение корпусам закрытого типа с дверью. Степень защиты не менее IP20. Необходимо отследить, чтобы шкаф был с установленными DIN рейками.

После разработки проекта необходимо узнать, как собрать электрощиток и что для этого нужно.

Устройство гаражного щитка

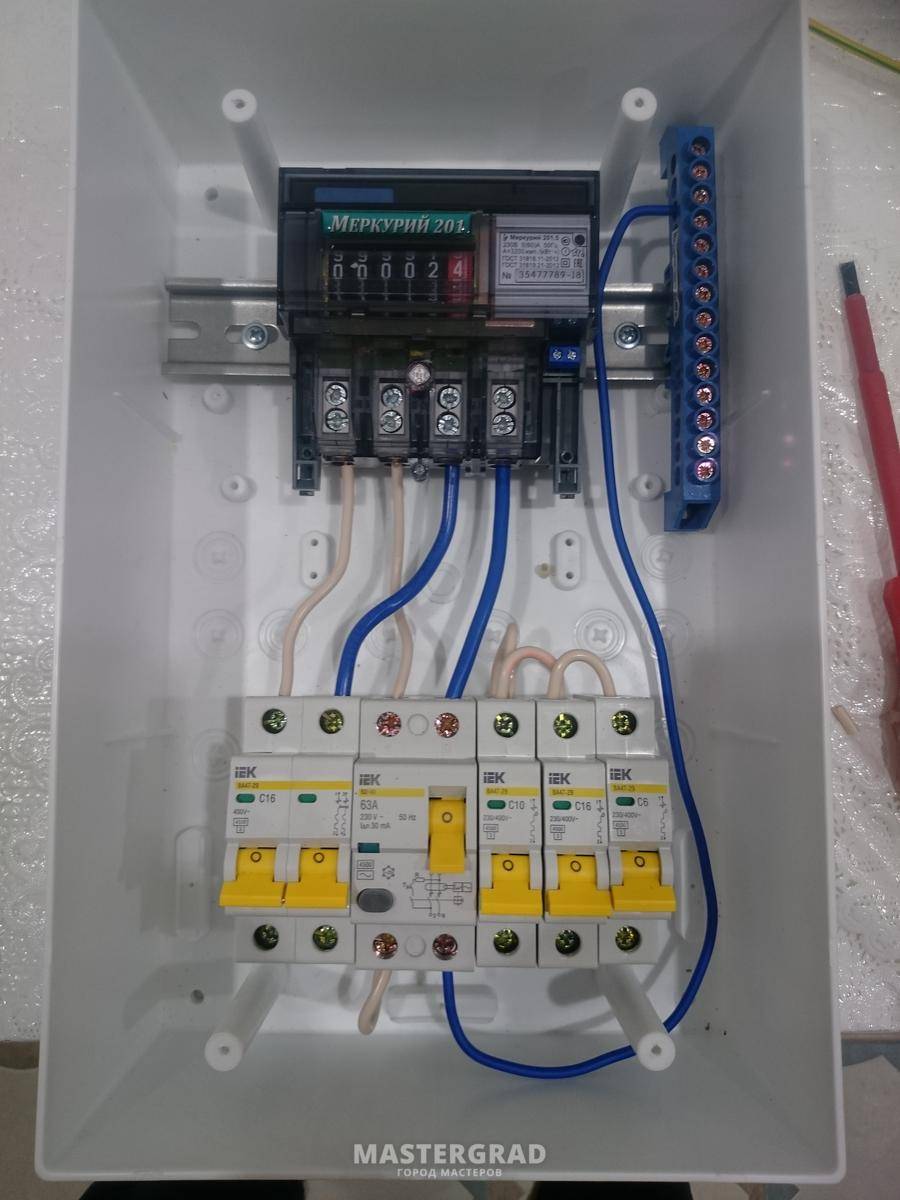

Монтируя электрощиток своими руками, нужно четко представлять себе его устройство. Входящий электрический кабель необходимо подключать к вводному автомату, выполняющему роль рубильника. Желательно в качестве вводного автомата применять двухполюсный автоматический выключатель. Таким способом производится отключение сразу двух проводников кабеля. Это делается в целях безопасности при проведении ремонтно-монтажных работ внутри щитка или в помещении гаража. Дело в том, что в гаражных кооперативах, зачастую, отсутствует должный контроль состояния электрохозяйства и, возможно, что на входящей линии нулевой и фазный проводники окажутся поменяны местами.

Если входящий ноль подключить, минуя автомат, то может сложиться ситуация, когда при выключенном автомате на узлах щитка будет присутствовать высокий потенциал. Это справедливо, если к гаражу подводится однофазное напряжение. При подаче трехфазного напряжения оптимальным будет применение четырехполюсного автоматического выключателя.

После вводного автомата подключают прибор учета электроэнергии. Обычно это бытовой счетчик, например, Меркурий 201. Выходящие из счетчика фазный и нулевой проводники подключают к УЗО (устройству защитного отключения). Наличие УЗО необходимо для защиты людей от поражения электрическим током. Когда человек прикасается к неизолированному проводнику, находящемуся под напряжением, через его тело начинает проходить ток утечки. Чтобы значение тока утечки не достигало опасного для жизни значения, УЗО отключает подачу напряжения.

Правильное срабатывание УЗО невозможно без наличия в щитке заземления. Заземление должно быть оборудовано в гараже независимо от наличия во вводном кабеле заземляющего проводника.

С выходных клемм УЗО фаза поступает на групповые автоматы защиты, с которых уже напряжение подается на каждый потребитель электроэнергии раздельно. Нулевой же проводник подключают к металлической шине. К этой же шине подсоединяют все нулевые проводники из кабелей, идущих к потребителям. Подобная шина объединяет все присутствующие заземляющие проводники.

Все элементы схемы щитка крепят на металлическую пластину, которая называется DIN-рейка. Конструкция DIN-рейки такова, что позволяет быстро закрепить на ней все элементы или, наоборот, демонтировать их. Для нулевой и заземляющей шин тоже существуют варианты крепления на DIN-рейку.

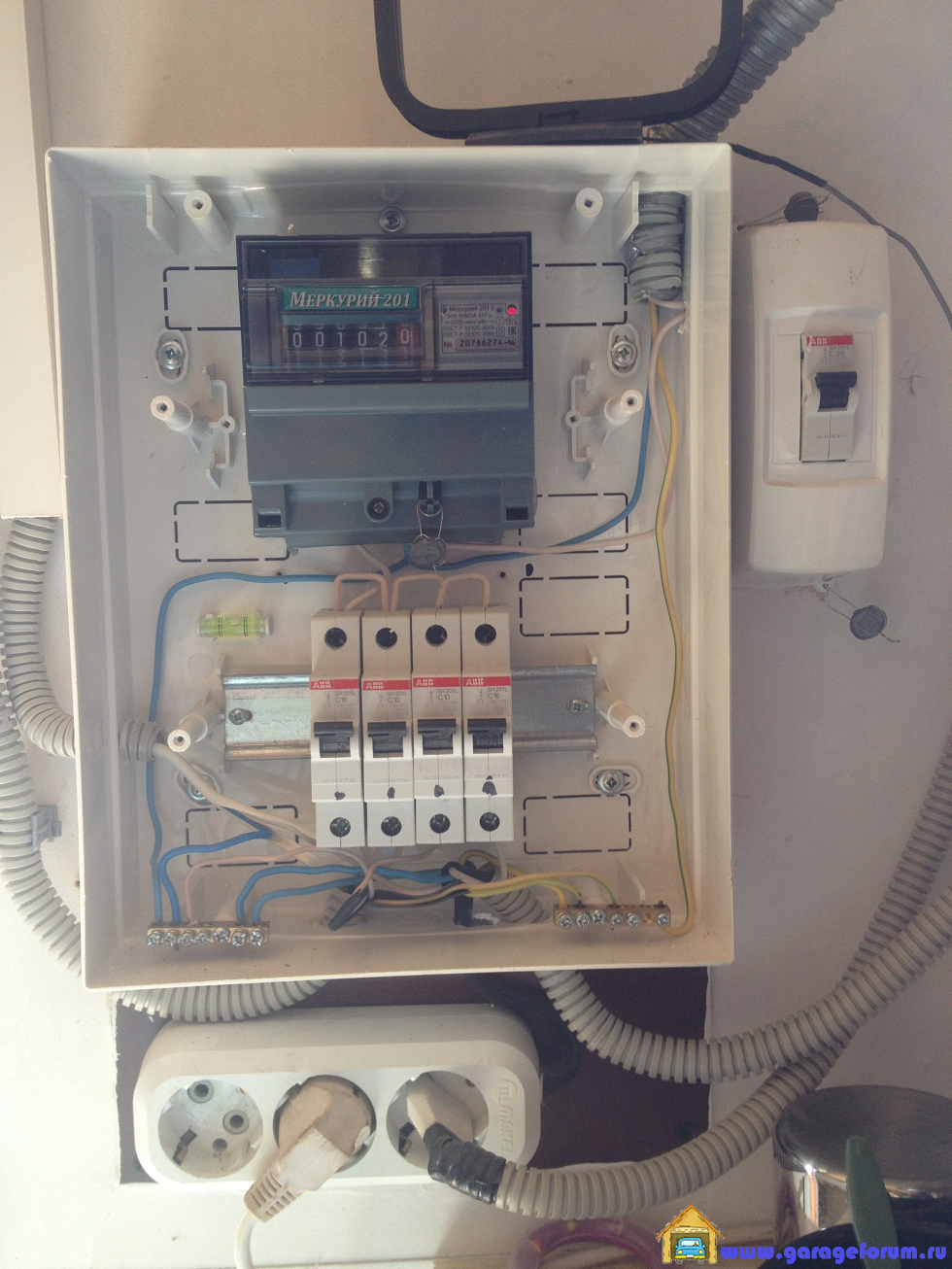

Возможный вариант размещения всех узлов внутри щитка.

После монтажа узлов внутри щитка все детали закрываются защитным экраном из комплекта щитка для предотвращения случайного прикосновения к токоведущим частям. В экране должны присутствовать окна, через которые производятся переключения и снимаются показания прибора учета электроэнергии.

Самодельные схемы электрощитка для гаража

Если у вас есть способности и желание собрать своими руками автоматический вариант электрощитка для гаража, можно воспользоваться приведенной схемой.

В конструкции используется система гальванической развязки приборов освещения подвала через трансформатор Т3. Одновременно с низковольтным освещением в конструкции электрощитка реализована возможность подключения потребителей на 12В, что бывает полезным при ремонте автомобильной техники. Кроме того, конструкция на основе Латра позволяет регулировать и подстраивать выходное напряжение под потребности нагрузки приборов в гараже.

Крепление корпуса электрощитка всегда выполняется на дюбелях к основе стены гаража, нельзя крепить на штукатурку или возгораемые предметы, только на бетон или кирпич. Высота установки электрощитка в гаражном помещении составляет 1300-1400мм над уровнем пола. Щиток вешается на стену возле входа с правой или левой створки ворот, кому как удобнее.

  • Строительство туалета на даче своими руками
  • Баня из клееного бруса своими руками
  • Детский деревянный домик своими руками
  • Строим погреб своими руками

Сборка

Если человек планирует самостоятельно собрать электрощиток и установить его в гараже, придется разобраться с основными нюансами выполнения такой работы. При подсоединении элементов щита придерживаются следующих рекомендаций:

  • Подключение основного кабеля с тремя жилами. Его заводят внутрь гаража от главной линии столба, расположенного неподалеку. Этот провод должен надежно защищаться от осадков и поэтому его проводят внутри стальной или металлопластиковой трубы. Специалисты советуют проводить его через заднюю стену щита.
  • Соединения блока УЗО. Этот компонент отвечает за защиту оборудования от перегрузки и коротких замыканий. Для его работы придется подключить пакетники, обеспечивающие работу осветительных приборов и розеток.
  • Установка соединительных колодок. Такие коммутационные компоненты соединяют силовые провода с проводкой освещения и розетками, которые потребляют около 12-15А.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Выбор кабеля

Для монтажа бытовой электропроводки используют медный кабель. Алюминиевый кабель уже практически не используется ввиду того, что он выдерживает меньшие нагрузки и обладает меньшей прочностью.

 Кабель выбирается в зависимости от планируемой нагрузки из расчёта 1 мм2

на каждые 10 Ампер тока.

Как правило, для освещения используется медный кабель сечением 1,5 мм2, а для розеток 2,5 мм2.

Кабель также бывает гибким и жестким, эта характеристика никак не влияет на его проводимость, поэтому выбирайте тот с которым вам удобнее работать.

Количество жил в кабеле определяется наличием заземления. Если вы монтируете электропроводку с заземлением, то вам понадобится трехжильный кабель, если же без заземления, то двухжильный.
