Как сделать деревянные стропильные конструкции кровли: Обзор монтажа

Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

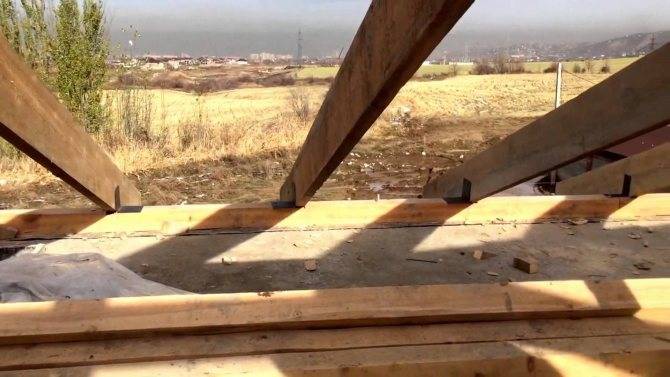

Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.

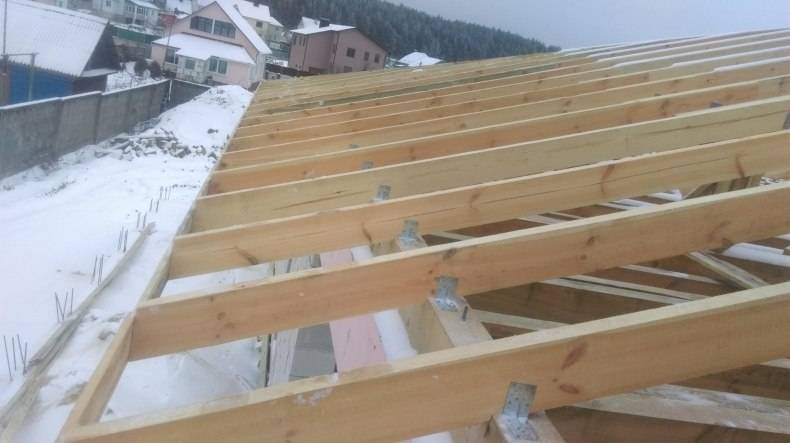

Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.
Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.

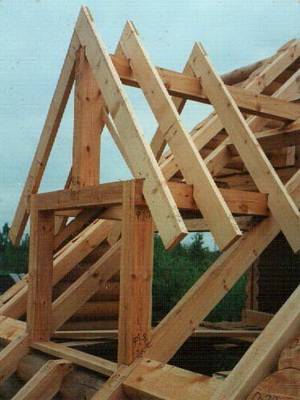

Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.

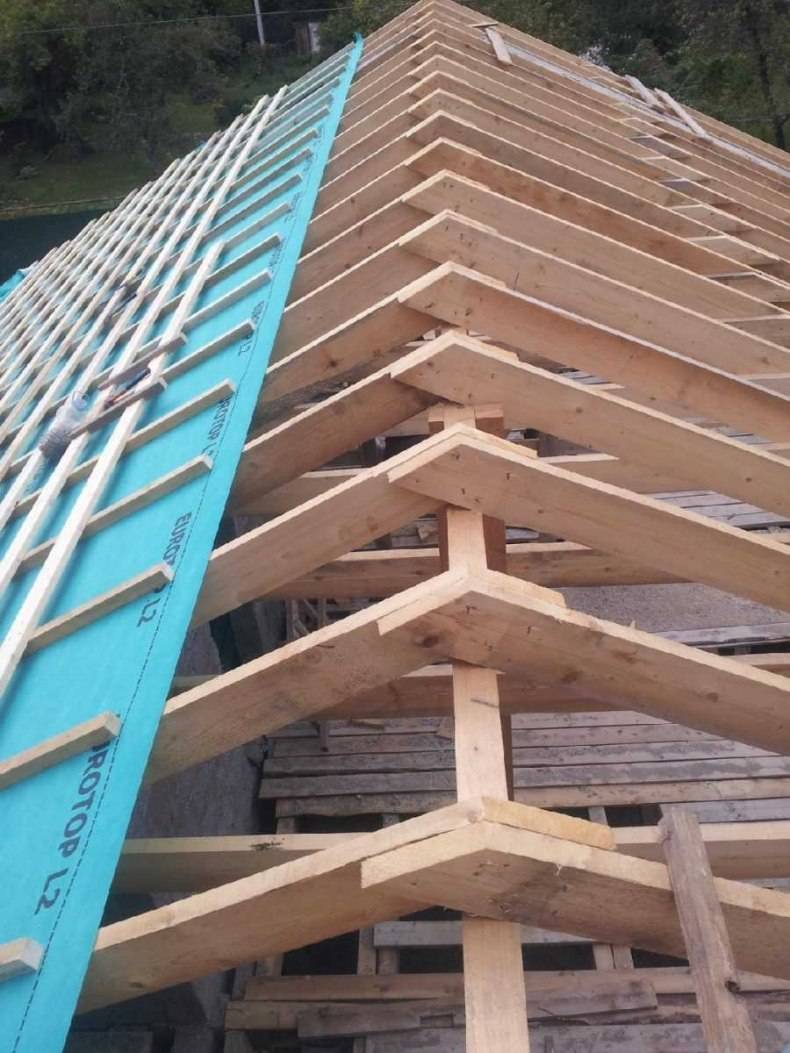

Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.
Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.

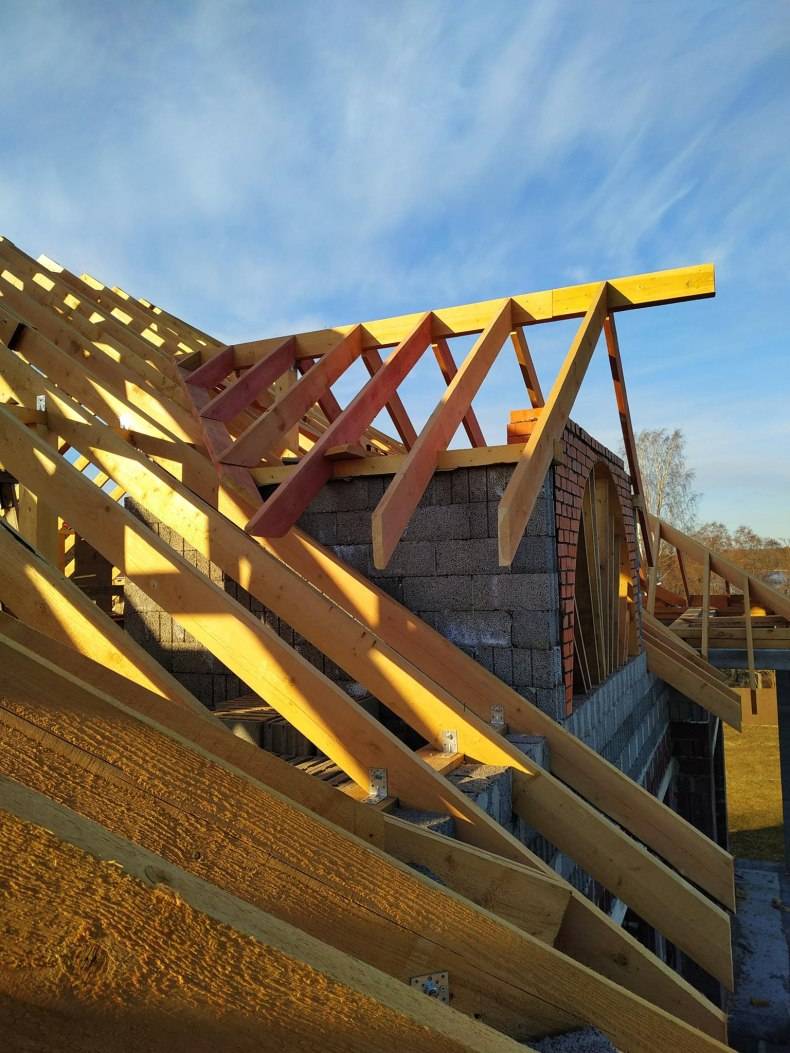

Комбинированные варианты

В случаях особо сложной формы кровли, или использования тяжелых материалов покрытия, применяют конструкции стропильные комбинированные – специальные фермы.

Они могут быть выполнены в виде конструкции одного вида (наслонного или висячего), а могут – включать в себя комбинацию обоих на разных участках фермы.

Также встречаются кровли, где «чистые» висячие и наслонные фермы чередуются: наслонные используются в тех местах, где под кровлю выходит несущая конструкция, а висячие – в тех точках, где ее нет.

Это позволяет равномерно распределить нагрузку и создать скаты необходимой величины и длины, при этом не выходя за пределы выбранной формы кровли.

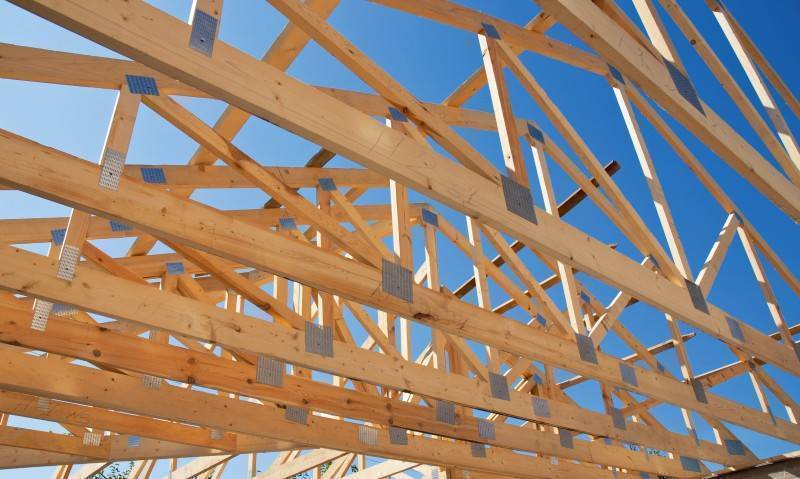

Образцы комбинированных ферм Возможно изготовление стропильных конструкций по месту, непосредственно при монтаже стропильной системы, сборка на земле, с последующим подъемом на крышу, либо в условиях заводского производства.

Два последних варианта привлекательны достижением геометрической точности всех блоков, зато монтаж по месту позволяет учесть все нюансы данной конкретной кровли.

Существенное значение имеет шаг стропил – расстояние между соседними фермами. Она варьируется в пределах между 0, 8 –2 м, и зависит от типа фермы, сечения стропил и материала кровельного покрытия, определяется расчетным путем.

Помочь в определении шага может следующая таблица:

Определение шага стропил

Материалы

Стропильная система – обязательный элемент скатных кровель любой формы и конфигурации, состоящий из вертикальных опор, горизонтальных затяжек и стропильных ног, обеспечивающих поддержку и надежное крепление кровельному материалу. Материал, используемый для изготовления каркаса, должен обладать легким весом, высокой прочностью, несущей способностью, а также устойчивостью к воздействию влаги. Наиболее подходящими вариантами считают:

Древесина. Дерево – природный, экологически безопасный материал, который отличается легким весом и прочностью. Для изготовления каркаса применяют бруски квадратного сечения 100х100 мм или 150х150 мм, доски сечением 50х150 мм твердых пород. Существенным недостатком деревянных элементов каркаса является то, что они прогибаются под собственным весом при большой длине, а также обладают слабой устойчивостью к воздействию влаги.
Металл. Металлические стропильные системы дороже деревянных, они используются в основном при большой площади скатов и большом весе кровельного материала. Высокая несущая способность металлического профиля или уголка позволяет увеличивать шаг между элементами каркаса без потери прочности конструкции. Чтобы снизить вероятность распространения ржавчины, применяются коррозионностойкие виды металла.

Виды стропильных систем из бруса

Стропильная система из бруса может быть одного из двух видов:

Наслонные стропила. Это самый популярный вариант в частном строительстве. При таком способе устройства стропильные ноги опираются на брус, который располагается по периметру. Центральная часть усиливается коньковым прогоном. В крупных постройках для усиления прочности используются дополнительные балки.

Висячие стропила. Конструкция монтируется на внешние стены. В качестве дополнительных элементов используются ригели, подкосы, бабки и пр. Бруски скрепляются затяжкой. Применение висячих стропил требует детального расчета.

При выборе стропильной системы проектировщики учитывают угол наклона будущей крыши: для крутых скатов оптимальным решением являются наслонные стропила, для пологих — висячие. В некоторых случаях стропильная система является комбинированной: наслонные стропила чередуются с висячими.

Как вычислить необходимое расстояние между стропильными балками

Расстояние между стропилами односкатной крыши во многом зависит от предварительно рассчитанного максимально возможного шага. Для выявления данного значения вам потребуется иметь значение общей нагрузки, параметры крыши и данные о древесине стропильных ног.

Вычислить оптимальный шаг стропильной ноги можно по следующей методике:

В первую очередь необходимо найти полную длину крыши. Это значение должно включать в себя любые торцы и свесы;
Полученное значение делим на максимально допустимое расстояние между стропилами;
Ответ округляем в большую сторону. Это число будет указывать на количество пролетов;
Далее берем значение длины крыши и делим его на пролеты. Так вы найдете оптимальный шаг;
А чтобы найти количество стропильных ног необходимо к пролетам прибавить единицу.

Это правило работает для подавляющего большинства кровель, но есть и те, рассчитать которые подобным образом не получается. Если у вас именно такой случай, то придется обзавестись дополнительным стропилом на одном из торцов.

Расчет крыши с двумя скатами

Выполняя расчет стропильной системы двухскатной крыши, следует уделить внимание используемому материалу (кровли), а также техническим требованиям в сфере архитектуры и строительства:

Угол наклона двухскатной крыши должен быть более 5°. В некоторых случаях этот показатель достигает отметки в 90°.

В той местности, где погодные условия не самые лучшие и постоянно прослеживаются дожди и снег, скаты делаются крутыми. В подобной ситуации угол выбирают в пределах 35-40°. Тогда это предотвращает задержку воды и снега на поверхности крыши.

Однако, с таким углом кровли невозможно возвести дополнительный этаж с чердачными помещениями. Выходом из ситуации послужит ломаная стропильная система крыши. Сверху такая конструкция будет пологой, а снизу с резким уклоном.

Пологие крыши активно применяются в местностях с сильными порывами ветра. При постоянном ветре уклон делают 15-20°, чтобы защитить покрытие кровли.

Оптимальным выбором будет что-то промежуточное, когда скат подбирается не самый крутой

Обратите внимание, чтобы наклон не был слишком пологим

Выполняя монтаж стропильной системы, сначала следует ознакомиться с основными элементами конструкции:

Мауэрлат — брус, крепящийся по периметру дома на верхнюю плоскость стен;
Опоры и стойки;
Лежни — опорная система брусьев, монтируемые на колонные или несущую систему перегородок;
Прогоны — элементы опоры, укладываемые вдоль оси конструкции крыши, используются стойки;
Балки перекрытия.

Основа расчетов

Несмотря на свою простоту, один скат должен отвечать всем правилам монтажа. Ведь если при этом допускать серьезные ошибки, то кровельное покрытие деформируется, что неизбежно повлечет за собой не только протечки, но и обрушение всей крыши.

Для достижения максимальной устойчивости кровельной системы необходимо обратить внимание на четыре составляющих:

Надежность крепления стропильных ног к опорному брусу и коньку;
Правильный подбор вспомогательных деталей для стропильной системы;
Прочные пиломатериалы и вспомогательные элементы;
Стропильный шаг.

Не стоит думать, что соблюдая всего четыре пункта вы добьетесь максимально устойчивой конструкции. Для этого вам придется использовать все известные методы и технологии.

Самостоятельный монтаж стропильной фермы

Перед началом работы требуется провести расчёт стропильной системы, количество стройматериала, теплоизоляции и других дополнительных расходных материалов.

Монтирование производиться по такому алгоритму:

Делаем модель, по которой будете собирать конструкцию. Для этого требуется наличие двух досок, которые соответствуют длине строп, соединить их нужно гвоздями с одного края.
Получите конструкцию, которою называют «ножницами».
Монтируем вторую модель, с помощью которой будут установлены запилы на стропах. Для этого шаблона понадобиться фанера.
Вырезаем запилы специального назначения на стропилах. Соединяем их под углом уклона ската. Получившийся шаблон треугольной формы крепим к мауэрлату.

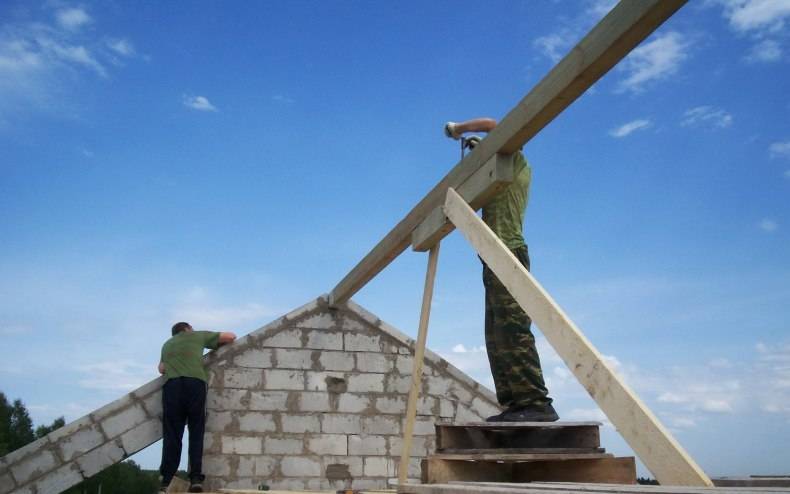

Вначале монтируем две боковые фронтовые стропы.
Протягиваем кабель меж этих вершин стропил. Обозначим этим конёк, а также точки остальных стропил, которые будут располагаться в промежутках.
Поднимаем и монтируем оставшиеся стропила
Для громоздкой конструкции используем дополнительные укрепляющие подкосы и подпоры.
Устанавливаем коньковые брусья.

Для монтажа правильной и надёжной конструкции в интернете вы найдете огромное количество фото стропильной системы с пошаговым руководством действий.

Материал для стропил

Во время возведения крыши важно ответственно подойти к каждому этапу. Установка стропил – это «серьезно»

Но, если эти элементы будут некачественными, то от правильного монтажа мало что будет зависеть. Стропила могут быстро выйти из строя и тогда серьезных ремонтных работ вам не избежать.

Прежде чем приступить к установке своими руками, следует выбрать материал для этих основных элементов всей системы крыши. А какой вариант можно использовать? Здесь специалисты предложат следующее:

Железобетонные конструкции. Такие стропила часто используют при строительстве промышленных объектов. У них есть масса недостатков. Установка таких конструкций требует использование спецтехники. К тому же они весят очень много. Поэтому железобетонные изделия в частном домостроении не применяются;
Металлические стропила. Здесь имеется в виду стальные изделия, тавра и другие. Такие конструкции получаются легкими и компактными. Но вот их стоимость может быть довольно высокой. Плюс ко всему, стальные элементы обладают высокой теплопроводностью. Еще один недостаток – это трудности с монтажом. Установка металлических стропил потребует наличие специального оборудования, например, сварочного аппарата;
Древесина. Это самый распространенный вариант материала для стропильной системы. Если говорить о минусах, то специалисты отмечают склонность дерева к гниению и возгоранию. Но такие недостатки легко устраняются при помощи специальных пропиток.

Установить стропила из древесины можно своими руками, используя только обычный набор плотника. Чаще всего используются брусья. В некоторых случаях можно применить и доски. Самое главное – это чтобы материал был качественным. Не стоит использовать доски или брусья уже долгое время бывшие в употреблении.

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой «коньком». При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой «двухскат» может формироваться двумя способами:

наслонная
висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
Простота монтажа. Ничего «хитрого» здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем «скелете» всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Узлы стропильной системы

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)

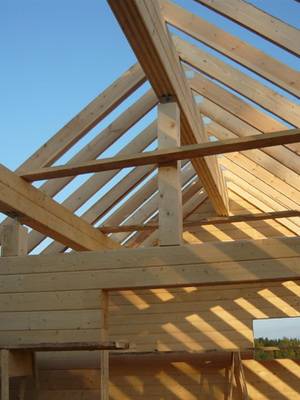

Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Как правильно крепить профнастил на крыше: пошаговое куроводство крепежа своими руками, резка, монтаж на саморезы, советы (Фото & Видео) +Отзывы

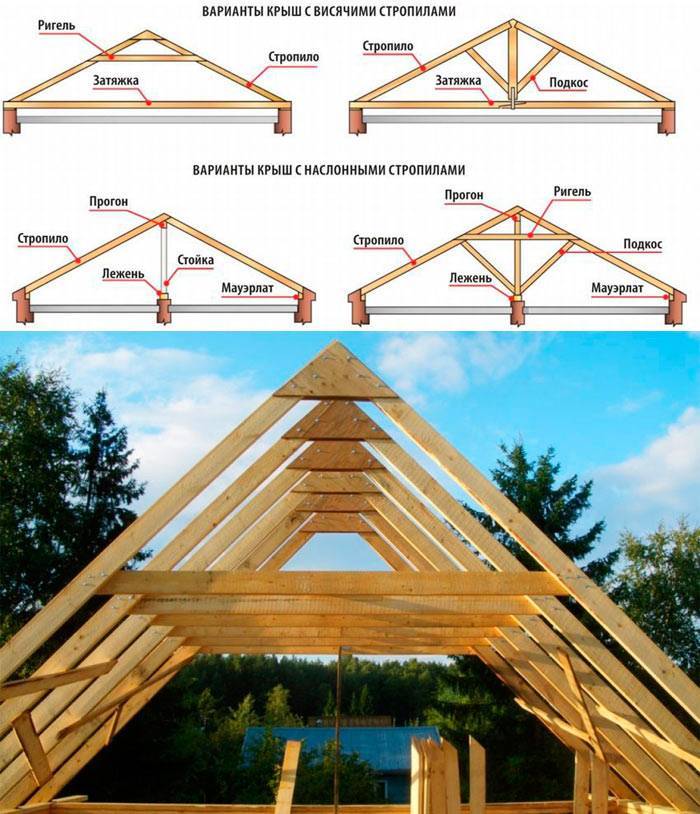

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

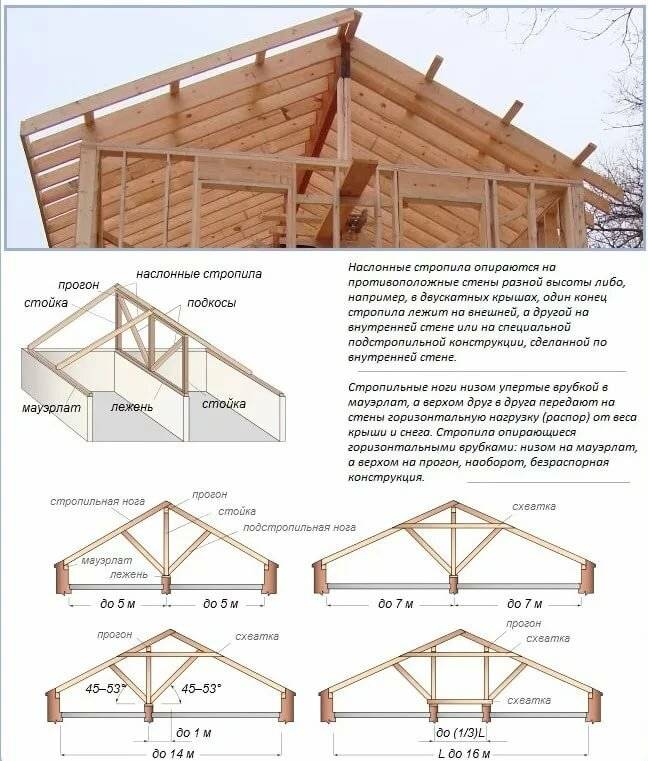

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки. В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

Любая конструкционная часть такой системы не должна быть толще 5 см.
Поверхности элементов должны быть максимально гладкими и обработанными.
Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
Симметрии нужно придерживаться и при монтаже подкосов со стойками.
Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Инструкция по монтажу стропил

Знайте свои измерения. Прежде чем что-либо вырезать, вам понадобится длина пролета, подъема, прогона и длины линии каркаса крыши.

Пролет: длина между внешними несущими стенами
Подъем: высота конька крыши от центра пролета.
Бег: половина пролета
Линия: «гипотенуза» треугольника, как на диагональном расстоянии от внешней стены до центра конька вдоль стропила.

Размеры пролета и участка зависят от размеров стены. Прежде чем можно будет установить крышу, стены должны быть на месте. В свою очередь, у вас уже должен быть диапазон и измерения, над которыми нужно работать.

С другой стороны, размеры подъема и линии зависят от уклона вашей крыши.

Определите уклон кровли

Уклон крыши определяет углы, под которыми вам нужно обрезать стропила, а также их длину.

К счастью, вы можете определить уклон крыши с помощью простого уравнения — подъем, разделенный на пробег.
Например, если ваше стропило поднимается на 15 см через каждые 27 см дюймов пробега, уклон вашей крыши будет составлять 6:12.

Например, Международный жилищный кодекс требует уклона кровли не менее 2:12 для битумной черепицы. Чем ниже, тем ниже, и вам нужно будет использовать плоский кровельный материал в соответствии со стандартами.

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши

При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

Основные термины и определения

Стропила — это диагональные элементы, которые непосредственно поддерживают настил крыши.

Доска коньковая. Коньковая доска служит площадкой для крепления противостоящих стропил и не обеспечивает структурной опоры.
Стропильная стяжка. Стропильная шпилька противостоит внешним силам, действующим на несущие стены. Поскольку стропила располагаются на стеновых плитах под углом, они оказывают горизонтальное воздействие на внешние стены.
Стропильные стяжки, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызывать «блин» стен.

Элементы и устройство стропильной системы крыши дома

Стропила — это важные элементы стропильной системы дома, они могут быть либо висячими, либо наслонными.

Висячие представляют собой две стропильные ноги, работающие на сжатие и изгиб и передающие тем самым усилие распора на деревянную затяжку, в качестве которой выступает балка чердачного перекрытия с выпущенными концами.

Все элементы висячих стропил для устройства стропильной системы крыши дома должны быть жестко связаны между собой, они, по сути, представляют собой ферму, которая опирается только на две опоры (их часто называют шпренгельной фермой).

Стропила в коньке упираются друг в друга либо соединяются через накладки, создавая тем самым существенное горизонтальное давление, которое впоследствии передается на стены дома. В качестве нижнего пояса фермы выступает затяжка, гасящая этот распор.

Висячие стропила и устройство стропильной системы крыши частного дома могут иметь и другую конфигурацию. Узлы их крепления также различны.

Современные производители стройматериалов предлагают специальные металлические комплекты для несущих систем скатных крыш, значительно упрощающие и ускоряющие их сборку.

Посмотрите на фото стропильную систему крыши частного дома в различных вариациях исполнения:

Наслонные отличаются от висячих тем, что стропильные ноги прикрепляются не к затяжке, а врезаются в мауэрлат — опорный брус, который упирается в верхнюю обвязку или верхний венец.

Такая конструкция получила наибольшее распространение. Она применяется чаще всего при устройстве односкатных крыш, так как в этом случае не нужны никакие затяжки, стойки и подкосы. Наслонные стропила могут иметь разнообразную конфигурацию и разные способы соединения элементов системы.

Висячие и наслонные стропила выполняют из бревен, диаметр которых варьируется от 13 до 16 см или из досок сечением от 4 до 18 см. Можно взять несколько более тонких досок и соединить их гвоздями или шурупами. Стойки крыши, подкосы и одинарные затяжки должны иметь такое же сечение, как и стропила (но не меньше 12 см).

При устройстве двойных затяжек применяют доски толщиной не менее 4 см, а для изготовления ригелей и накладок — 2,5-3 см.

Делаем расчет

Устройство стропильной системы мансардной крыши в случае применения ломаной двухскатной конструкции не столь сложно. Но все-таки и тут необходимо сделать некоторые предварительные расчеты. В первую очередь нужно узнать некоторые важные параметры. Специалисты выделяют следующие:

какие нагрузки будет испытывать крыша;
высота жилого помещения на мансарде;
желаемая ширина будущей комнаты.

Первый параметр самый важный. От него будет зависеть сечение большинства элементов стропильной системы мансарды. Нагрузки бывают двух типов – это переменные и постоянные. Первые зависят от уровня осадков в зимний период и ветра в вашем регионе. Чем эти нагрузки больше, тем толще нужно делать стропила на мансардной крыше. Узнать уровень осадков и ветровую нагрузку можно при помощи специальных карт или уточнить эти сведения в градостроительном отделе администрации вашего поселка или города.

Также, чтобы высчитать параметры стропил мансарды необходимо учитывать и постоянные нагрузки. Сюда включают вес самой системы, кровельного «пирога» и различного оборудования, установленного на крыше в будущем.

Желаемая высота и ширина помещения на мансардной крыше повлияет на устройство всей стропильной системы. Как уже говорилось, самый оптимальный вариант считается ломаная конструкция. В этом случае точка изгиба кровли будет совпадать с высотой и шириной комнаты. Также от этих параметров будет зависеть угол наклона нижних и коньковых стропил. Но тут нужно учитывать одну особенность. Дело в том, что чем круче будет скат крыши, тем меньше на нем будет задерживаться снега. Но в этом случае увеличится нагрузка на стропильную систему мансарды от ветра. Поэтому нужно искать «золотую середину».

Зная все нужные параметры можно составить чертеж всей системы. Такая схема поможет не только правильно рассчитать сечение стропил и других элементов, но и станет помощником при монтаже. Лучше доверить эту работу профессионалу, так у вас будет меньше шансов сделать ошибку.

Важно при планировании грамотно рассчитать расстояние между стропилами мансардной крыши. Как правило, этот параметр делается не более одного метра

Но в некоторых случаях расстояние между парами стропил может быть и больше. Тут следует учитывать следующие параметры:

Сечение и длина самих стропил. Чем они «толще» и короче, тем расстояние между ними может быть увеличено и доходить до полутора метров.
Какие нагрузки будет испытывать мансардная крыша. Если снега выпадает мало, а в качестве кровельного материала применяется металлочерепица или профнастил, то стропила можно делать тоньше, а расстояние между ними больше. Если используется шифер или керамическая черепица, то и система должна быть более прочной.

Лучше всего не делать большие расстояния между стропилами. Так ваша мансардная крыша будет более надежной. А значит, и весь дом простоит намного дольше.

Чтобы стропильная система мансардной крыши выдерживала все нагрузки, лучше доверить расчеты профессионалам. Есть и другой способ. В интернете существуют специализированные сайты с калькулятором. Введя все требуемые параметры, вы сможете узнать, какого сечение стропила вам понадобится, расстояние между ними, места крепления и все остальные сведения. Кроме того, с помощью такого калькулятора можно рассчитать количество материала. Так вы сможете более основательней подготовится к монтажу стропильной системы мансардной крыши.

Как сделать деревянные стропильные конструкции кровли скатных крыш: Монтируем узлы сами и Чертежи
