Основные правила армировки
С точки зрения прочности, оптимальным способом было бы внешнее расположение арматурного каркаса.
Но на практике это невозможно по ряду причин, основными из которых являются:
- Склонность металла к коррозии.
- Невозможность установки каркаса на длинные или погруженные в грунт блоки.
- Поверхность должна быть ровной и готовой к присоединению других элементов постройки.
По этим и другим причинам используется внутреннее армирование, которое защищает металл от коррозии и решает ряд других вопросов. Недостатком является необходимость выполнять множество действий, нужных только для фиксации арматуры в неподвижном состоянии до момента застывания раствора.
Это означает излишний расход материала, нерациональные трудовые вложения, расход времени. Но других вариантов армирования нет, используемая методика проверена многими десятилетиями и показала свою надежность и эффективность.
Вязка арматуры под ленточный фундамент
Под заливку бетоном для фундамента небольшого строения подойдет композитная и металлическая арматура.С обеими технологиями можно ознакомиться ниже, в отдельных разделах. На этом видео представлена одна из методик вязки.
Watch this video on YouTube
Правильный подходящий способ проще выбрать после ознакомления со всеми вариантами.
Работа с металлической арматурой
Типичный алгоритм вязки арматуры крючком
Для этой методики понадобится нарезать своими руками заготовки длиной 28±см. Далее проволоку складывают пополам и продевают (1) так, чтобы петля оказалась выше нахлеста арматуры при вязке. Скрутку делают с применением ручных инструментов, или соответствующей техники. В любом из вариантов следует точно дозировать прикладываемые усилия, чтобы не разорвать крепежное изделие. По завершении основной операции торчащие части проволоки заправляют своими руками внутрь решетчатой конструкции.
Разные приемы связывания арматуры на пересечениях
В этом примере применяют клещи. Этот инструмент пригодится при работе с толстой проволокой, для создания сложных узлов
Обратите внимание, что некоторые из приведенных вариантов не фиксируют арматуру жестко. Они допускают возможность перемещения стержней в одном из направлений (вертикальном/ горизонтальном)
С заготовками, в которых есть петли, можно работать быстро и точно
В наши дни часто применяют вязку арматуры пластиковыми хомутами. Эти универсальные фиксаторы подходят для разных сечений арматурных элементов. Они мало весят, не пачкают руки, устанавливаются без применения специальных приспособлений, инструментов. Такие затяжки-хомуты сохраняют необходимую подвижность арматурных стержней.
Единственным существенным недостатком является более высокая по сравнению с металлической проволокой стоимость. Специалисты подчеркивают, что необходимо помнить о сравнительно небольшой прочности соединений вплоть до момента схватывания строительной смеси. Так же следует учитывать повышенную хрупкость полимерных изделий при понижении температуры ниже 0°C.

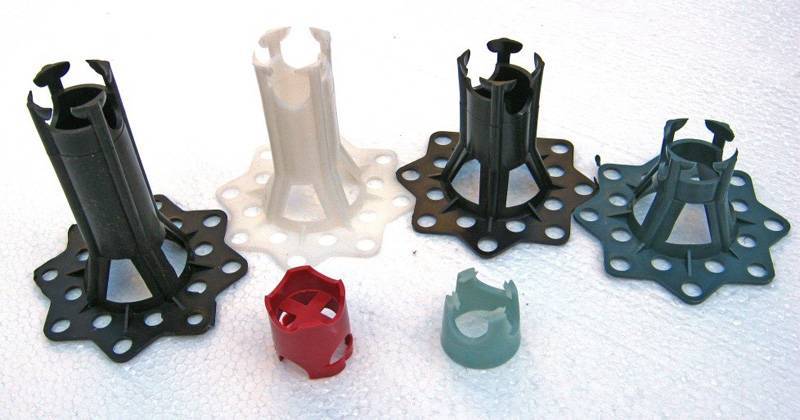

Такие пластиковые вставки применяют для фиксации решетки каркаса в определенном положении
Подобные изделия выпускают в широком ассортименте. Их используют в углах и опорных конструкциях.
С помощью вставок обеспечивают оптимальное расстояние (примерно 50 мм) от арматуры до опалубки
Вместо увязывания узла применяют специальные стальные монтажные скобы
С помощью таких изделий ускоряют монтаж. Но стоят эти крепежные элементы дороже, чем вязальная проволока.
Вязка стеклопластиковой арматуры
Применение композитного армирующего материала ограничено рассмотренными выше правилами. При выборе такого варианта обязательно нужен точный профессиональный расчет. Особенно большое значение при использовании вязки стеклопластиковой арматурой для ленточного фундамента имеет равномерное распределение нагрузок.

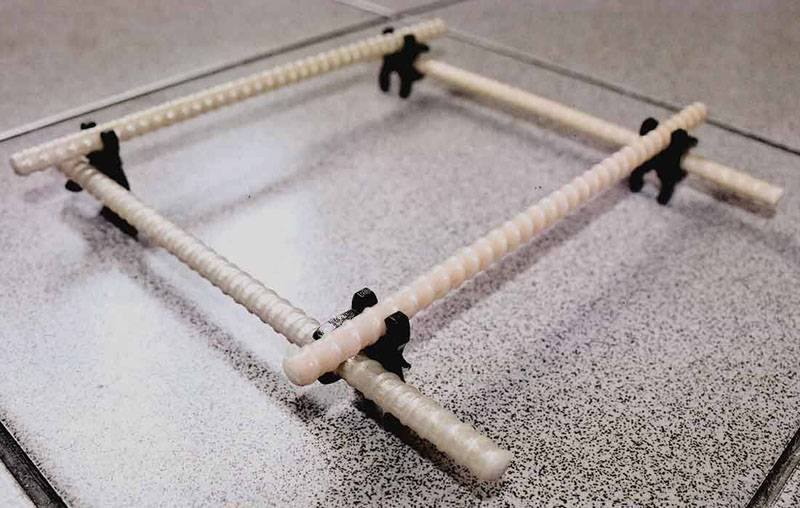

Соединение композитной арматуры выполняют пластиковыми креплениями
Применяют и такие крепежные элементы
В подобные клипсы прутья вставлять получится быстрее, чем при вязке арматурного каркаса с помощью «традиционных» расходных материалов.
Допустимо применение алюминиевой проволоки, которая не повредит пластиковые поверхности. В ходе создании узлов используют те же методики и приспособления, что и при работе с металлической арматурой.
Принцип работы арматуры
Рисунок 1. Функции арматуры
Создание, правильная укладка ленточного типа основы строения и его армирование предусматривает не только ответ на поставленный вопрос – какой материал выбрать. Понимание процесса укладки арматуры, того, как фиксируется в ленточный фундамент и какую роль она играет – залог надежности строения.
При укладке важно понимать, что материал, созданный из стали и бетона имеет в своем активе массу преимуществ. Это обусловлено характеристиками и показателями их – бетон как бы дополняет сталь, соответственно она в разы увеличивает параметры и характеристики бетонной смеси
Это затрагивает такой параметр как прочность. Ее измеряют при разных состояниях строительного материала – растяжение и сжатие, давление и сдвиги
Все это очень важно, так как влияет на итоговые показатели прочности. У бетона присутствуют такие высокие показатели как сопротивление при сжатии, потому его нередко применяют при возведении перекрытия
Но при этом важно учитывать и такой показатель как растяжения даже самого прочного железобетона.
Технология армирования
Чаще всего для создания каркаса ленточного фундамента используется арматура. Ее монтируют на стадии установки опалубки, а затем послойно заливают бетон и выполняют гидроизоляцию, используя рубероид и мастику.
По сути, все кажется довольно простым и понятным. Однако существует несколько важных моментов, без знания и соблюдения которых новый ленточный фундамент не будет соответствовать заявленным требованиям. Основные сложности и нюансы связаны именно с армированием. Поэтому вопрос о том, как правильно армировать ленточный фундамент, следует рассмотреть более детально.
Расчет армирования
Специалисты рекомендуют использовать для армирования фундамента ленточного типа стальной прут А-III с периодическим профилем и сечением 10-22 мм. Вспомогательные пруты могут иметь диаметр 4-10 мм. Они устанавливаются вертикально для поддержания нижнего и верхнего рядов арматуры, а также для обеспечения прочности на срез. Вертикальные пруты устанавливаются с шагом 0,5-0,8 м.
Для защиты металлической арматуры от воздействия негативных внешних условий она должна быть погружена в бетон: верхний ярус – на 50-60 мм, нижний – на 70 мм и более. Минимальное расстояние между горизонтальными рядами арматуры составляет 30 см. При армировании заглубленного ленточного фундамента обычно используется по 2-4 прута в каждом ряду.

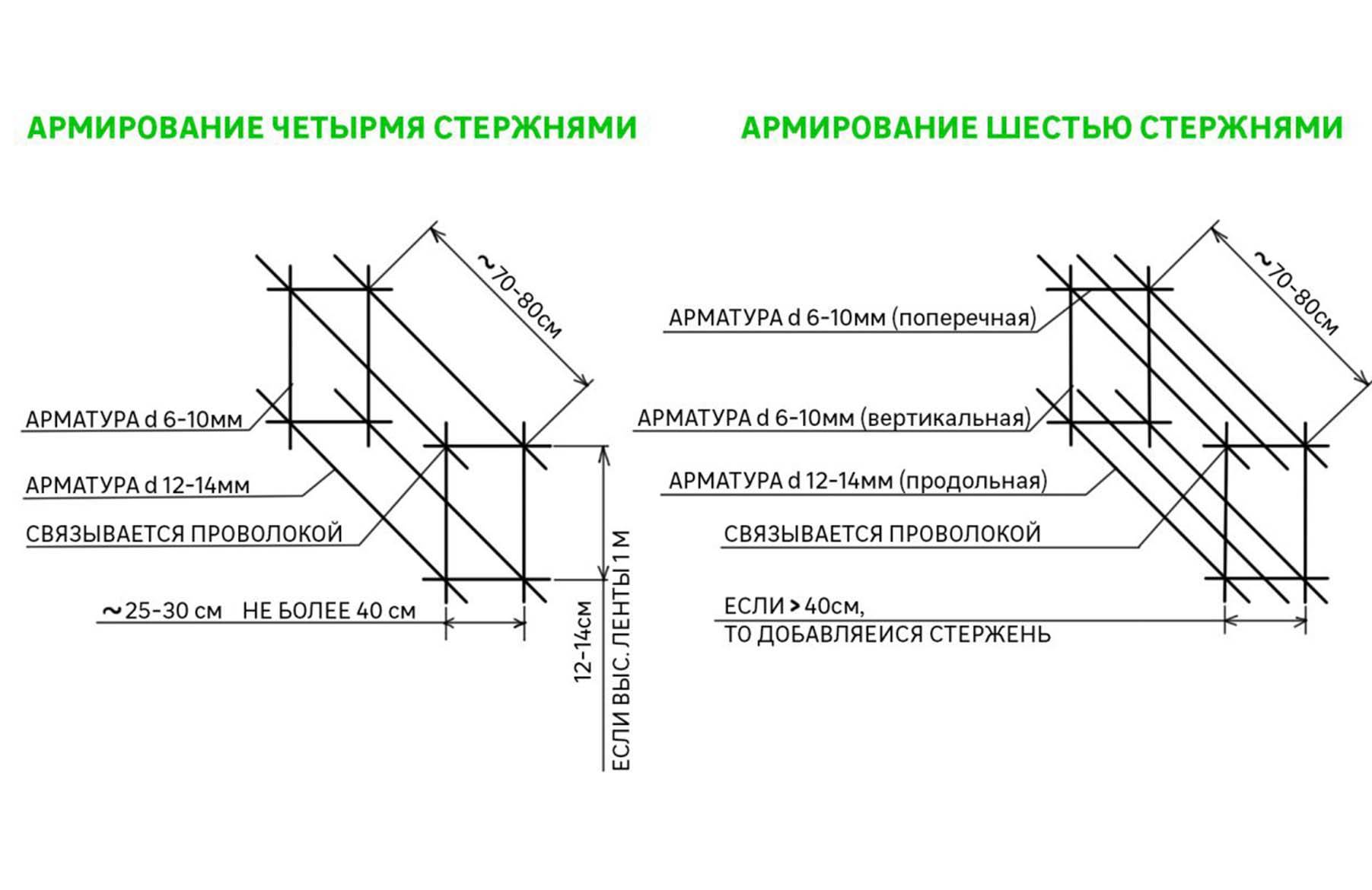

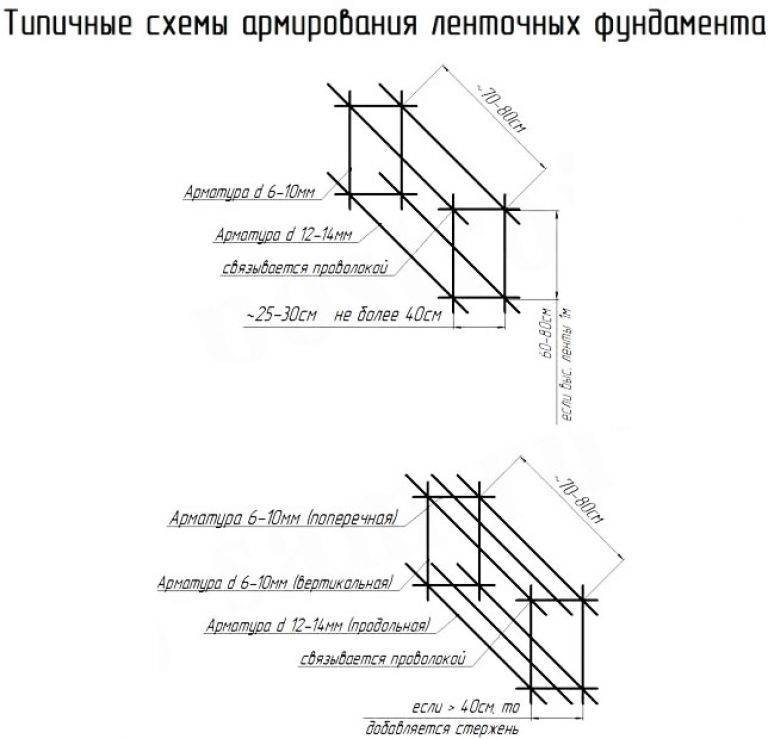

Схема армирования
Оптимальным вариантом основания для дома является монолитный ленточный фундамент, армированный по квадрату или прямоугольнику. При таком исполнении оси становятся правильно, а сам каркас получается очень прочным.
По правилам армирования, ширина каркаса должна составлять не более половины его высоты. По причине того, что полоса фундамента довольно длинная и относительно неширокая, она больше подвергается продольным и меньше поперечным растяжениям. Поэтому все вертикальные и поперечные пруты – это преимущественно конструктивные элементы, служащие для создания формы каркаса, что позволяет существенно сэкономить именно на них.
Вязка арматуры
Чтобы армирующий каркас был более прочным, прутья необходимо соединять «клеточкой», располагая ряды под углом 90°. Оптимальный способ соединения и закрепления прутьев каркаса – вязка специальным крючком с использованием проволоки.
Вязка выполняется следующим образом. От проволоки отрезается небольшой кусок (примерно 30 см), складывается пополам, накладывается на место соединения прутьев и в образовавшуюся петлю продевается крючок. Затем в него заводятся два других конца проволоки, и все вместе проворачивается до образования прочного соединения.
Помимо такого способа вязки можно использовать электрические крючки или шуруповерт со специальной насадкой. Сварка для соединения элементов армирующего каркаса не подходит, поскольку при этом он утрачивает свои функциональные характеристики. Это обусловлено тем, что электросварка воздействует на физические свойства металла, из-за чего в местах сварочных стыков он становится менее крепким, а сами швы получаются довольно тонкими.

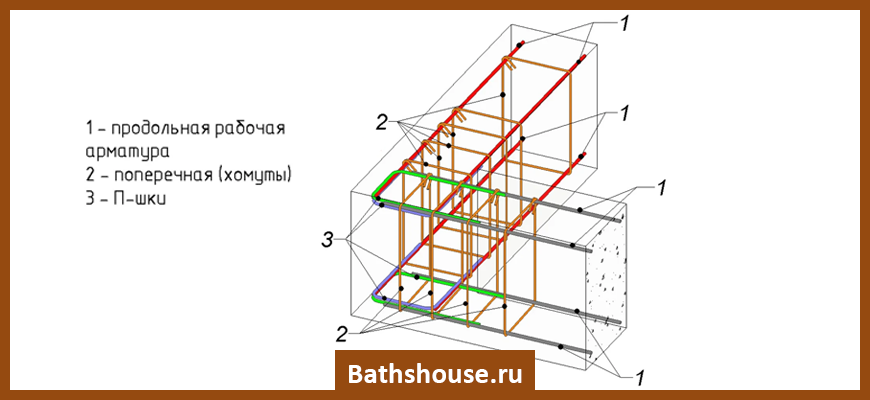

Армирование углов
Сложнее всего армировать углы ленточного фундамента. В идеале армирование углов выполняется гнутыми арматурными прутьями, соединяющими примыкающие части каркаса. Именно на этом этапе строительства многие застройщики начинают сомневаться, нужно ли армировать ленточный фундамент гнутой арматурой по углам. И поэтому просто укладывают прутья под прямым углом, что абсолютно неправильно.
При таком перекрестии невозможно создать единую жесткую раму, которая обеспечит прочность фундамента. Здание на таком основании может оказаться недолговечным, поскольку данный вид армирования способствует отколам слоев и образованию трещин на углах фундамента.
Грамотное армирование угла должно обеспечивать жесткую связку лент фундамента. Для этого прутья соединяются в единый каркас посредством хомутов, а в местах стыка на углах устанавливаются специальные усиления П- или Г-образной формы.
Схема армирования
Оптимальным считается способ соединения с помощью вязальной проволоки. Неразъёмные фиксаторы стоят достаточно дорого, а сварные соединения могут не выдержать при заполнении опалубки бетонной смесью с наполнителем. Ускорить процесс поможет вязальный крючок или специальный пистолет. Проволоку можно заменить на пластиковые стяжные хомуты. Но последние плохо показывают себя при отрицательных температурах. Пластик на мороз теряет эластичность и трескается
(Читайте статью на тему «Утепление фундамента своими руками снаружи — пошаговая инструкция»)При вязке каркаса важно соблюдать ряд нехитрых правил. Соединение по длине продольных прутков для армирования фундамента — минимальная величина нахлеста должна составлять 30d от используемой арматуры
А вот угловые соединения часто вызывают сложности. Основные типы соединений армокаркаса на углах:
- жесткое. Для выполнения такого соединения на концах каждого стержня делают изгиб под прямым углом, который у строителей носит название лапки. Длина лапки своеобразной кочерги должна быть не менее 35d от сечения стержня (лучше взять более). Лапку соединяют с соответствующим поперечным участком. так получается соединить внешние части каркаса одной стены с другой, а внутренние свариваются;
- хомут в форме буквы Г. Последнее позволяет не формировать лапку. Длина соединителя 50d от сечения стержня. Правило соединения — одна сторона привязывается к каркасу стены, вторая к поперечному стержню. Внутренние прутки соединяют с внешними;
- хомут в форме буквы П. На каждый угол использую два элемента этого типа, длина — от 50d сечения рабочих прутков. Каждый П-образный элемент приваривают к двум параллельным и одному поперечному.
Если при армировании формируются тупые углы, сначала проводят загиб внешнего прутка до нужной величина, затем присоединяют к нему дополнительный. Он необходим для усиления места соединения. Внутренние элементы необходимо соединить с внешними.
Схема армирования

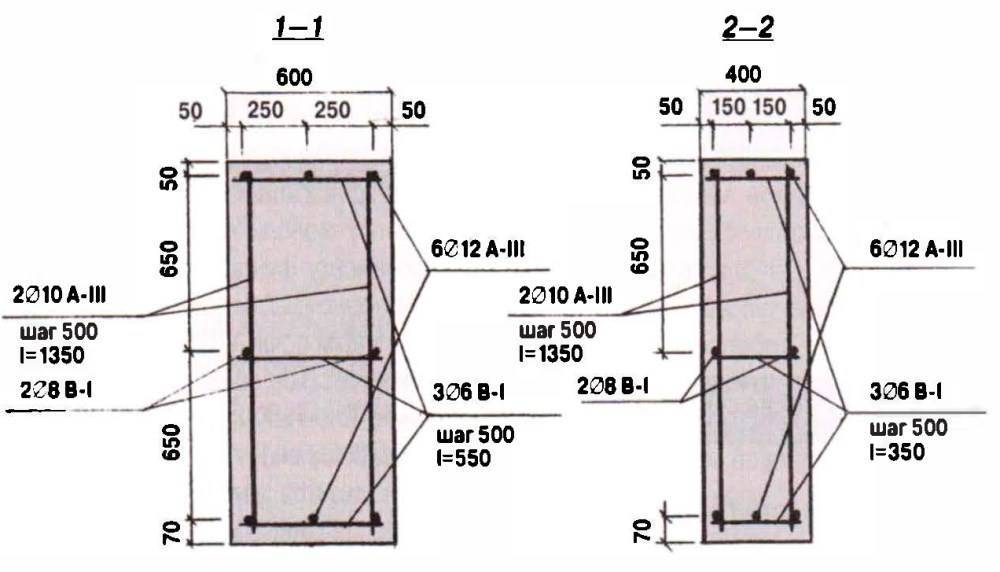

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.
На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко и средне заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.
Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.
Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.
Какая арматура нужна
Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.
В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.
Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.
Глубина фундамента
Ленточный фундамент целесообразно закладывать на глубину не более 2,5 м. Если же необходима большая глубина, то лучше рассматривать свайное основание. Его можно существенно усилить при помощи сварных балок.
В большинстве ситуаций несущая способность фундамента обеспечивается нормальным показателем сопротивления слоев почвы. Речь идет о глубине от 40 до 70 см. В таких случаях проблемы решаются при помощи вспомогательных технологий.
Монолитный пояс и незаглубленное основание имеют одно очень важное достоинство. Устройство таких типов фундамента не предполагает больших временных затрат на земляные работы
Однако здесь бюджет значительно выше, чем при возведении фундамента малого заглубления.
И пояс, и незаглубленный фундамент требуют приобретения и установки утепляющих материалов. Также для такого основания понадобится монтаж дренажной системы и устройство песчаного слоя. Эти элементы имеют длительный эксплуатационный ресурс и не боятся воздействия пучения.
Как рассчитать количество арматуры и ее диаметр
Благодаря данному расчету, можно узнать, сколько прутов арматуры и каких размеров надо для того, чтобы придать ленточному фундаменту достаточную прочность. При этом применяется арматура разных видов и толщины.
Для возведения ленточного фундамента под жилой дом используется ребристые пруты диаметром 10-20 мм, а для поперечного и вертикального армирования используются гладкие круглые пруты диаметром 6-12 мм.
Схема армирования зависит от минимального содержания продольных стержней и их минимального диаметра. Так, согласно нормам СНиП продольные стержни должны составлять не меньше 0,1% площади сечения ленты. К примеру, если высота ленточного фундамента 1200 мм, а ширина 400 мм, то, исходя из расчетов, минимальной общей площадью сечения прутов является 480 мм2.
Цифру, которая получилась в предыдущем расчете, необходимо разделить на сечение выбранной арматуры. Это и будет приблизительное число продольных стержней для каркаса.
Но можно подобрать количество стержней определенного диаметра по таблице:
| Число стержней | |||||||||
| Диаметр, мм | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 6 | 28,3 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 |
| 8 | 50,3 | 101 | 151 | 201 | 251 | 302 | 352 | 402 | 453 |
| 10 | 76,5 | 157 | 236 | 314 | 393 | 471 | 550 | 628 | 707 |
| 12 | 113 | 226 | 339 | 452 | 565 | 679 | 792 | 905 | 1018 |
| 14 | 154 | 308 | 462 | 616 | 769 | 923 | 1077 | 1231 | 1385 |
| 16 | 201 | 402 | 603 | 804 | 1005 | 1206 | 1407 | 1608 | 1810 |
| 18 | 254,5 | 509 | 763 | 1018 | 1272 | 1527 | 1781 | 2036 | 2290 |
| 20 | 314,2 | 628 | 942 | 1256 | 1571 | 1885 | 2199 | 2513 | 2828 |
Арматура, в зависимости от марки стали, имеет разное сопротивление растяжению
Кроме этого, следует учитывать и минимальный допустимый диаметр прутов арматуры.
В зависимости от ее использования он будет отличаться:
| Условия использования арматуры | Минимально допустимый диаметр стержней, мм |
| Продольная арматура вдоль стороны длиной не более 3 м | 10 |
| Продольная арматура вдоль стороны длиной более 3 м | 12 |
| Поперечная арматура (хомуты) вязаных каркасов высотой не более 80 см | 6 |
| Поперечная арматура вязанных каркасов высотой более 80 см | 8 |
Для того, чтобы выполнить расчет материалов для армирования ленточного основания, необходимо замерить или вычислить длину его ленты и умножить на число продольных прутов во всех уровнях.
Для того, чтобы вычислить необходимое количество поперечных стержней, подсчитывается число хомутов, которое планируется установить (длина ленты делится на расстояние между хомутами) и умножается на длину арматуры, необходимой для изготовления одного хомута. Точно так же производится расчет, если будут применяться не хомуты, а куски арматуры.
Необходимо подсчитать и число дополнительных стержней, которые потребуется для установки каркаса на углах и в местах скреплений, а также для нахлеста при стыковке продольных прутов.
2 этап – подготовка материала и инструмента
Для заливки монолитного ленточного фундамента необходимо подготовить:
- цемент. Как правило, в работе используется популярная марка портландцемент М 400. Марка бетона определяется на основании удельного веса цемента в структуре раствора. Точные данные можно почерпнуть из стандарта ГОСТ 36 6633. В частном строительстве используется преимущественно бетон марки М 250 (для возведения легких построек) или М 350 (для строительства тяжелых домов);
- песок и щебень. Нужны для формирования подушки под подошву фундамента. Толщина подсыпки 100-300 мм;
- армирующий материал (арматура металлическая или композитная). Известны случаи, когда фундамент под дом заливался без использования арматуры. Это допустимо на твердых грунтах. В других случаях, следует учитывать, что ленточный монолитный фундамент испытывает влияние продольных и поперечных нагрузок. Снизить силу их действия может арматура, которая принимает на себя часть нагрузки и защищает бетон от разрушения.
Использование арматуры предполагает выполнение предварительного расчета. В частности, сечение арматуры для продольных и поперечных рядов, качество поверхности металла (гладкий или ребристый), площадь сечения фундамента (для определения числа рядов).
Рекомендации по расчету приведены в таблице:
- обрезки полимерной трубы для водопровода. Труба нужна для формирования отверстий под будущие подземные коммуникации. Длина заготовки равна ширине фундамента;
- материал для опалубки (строганная доска толщиной 20 мм, фанера, ОСБ плита и т.п.);
- проволока для вязания. При формировании армировочного пояса не используется жесткое крепление, сварка. Вязка проволокой позволят металлу играть и снижает внутреннее напряжение, поскольку металл работает на растяжение, а бетон на сжатие. Чтобы избежать разрушения используют проволоку. Можно заменить ее пластиковыми хомутами, но это, во-первых, дороже, во-вторых, менее надежно, т.к. часть точек крепления разрушается при подаче бетона;
- крепеж для монтажа опалубки;
- вода.
Точное количество требуемого материала можно рассчитать с помощью онлайн калькуляторов. Некоторые из них позволяют сделать расчет ориентировочной стоимости ленточного монолитного фундамента.
В процессе работы понадобится: лопата, ведра, рулетка, уровень (строительный и водяной), бечевка для разметки, колышки, ножовка по дереву, металлу, болгарка, трамбовка (или вибротрамбовочная машина), бетономешалка.

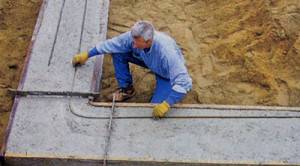

Всё о ленточном фундаменте
Лента с расчётом на подвал
Как видите, в целом существует много разновидностей оснований, но на данный момент нас интересует именно ленточный фундамент, который чаще всего используется при строительстве в частном секторе. Его монтируют под всеми несущими и полунесущими стенами здания, и он представляет собой замкнутый бетонный контур, состоящий из армированного монолита или ЖБ конструкций. Такая основа способна выдержать архитектурное сооружение практически любой тяжести, начиная от деревянных построек и заканчивая многоэтажными монолитными зданиями.
Примечание. Монтаж ленточного фундамента возможен только на относительно ровном участке. Если там большой уклон, то заливать ленту просто нецелесообразно, так как это повлечёт много материальных и финансовых затрат.
Различия по способу устройства
Сборный вариант
Как уже было сказано выше, лента может быть монолитной, когда бетон заливают в траншею и опалубку, предварительно установив там армирование, либо собранным из ЖБ конструкций. Если коротко, то для заливки армирующий каркас связывают своими руками непосредственно на стройплощадке вязальной проволокой по размерам, немногим меньше по высоте и ширине. Для сборных лент на стройплощадку привозят панели с арматурой, которая выходит за пределы боковых торцов, а в случае с блоками стальные прутья укладывают между рядами.
По глубине закладки
Монолит заглублен на 1400 мм
Теперь разберёмся с глубиной закладки или что означает заглубленная и мелкозаглубленная конструкция. Этот показатель зависит от нескольких факторов, и мы их сейчас рассмотрим.
Первый фактор, это масса сверху стоящего архитектурного сооружения, которую определяет строительный материал и количество этажей. В частном секторе для одноэтажных деревянных домов, как правило, достаточно опустить подошву в траншею на 50-60 см, не считая песчаной подушки. Иногда углубляются не более 40 см. но это неправильно – такое основание в скором времени даёт просадку, а вслед за ним кренится и сама постройка.
Для тяжёлых кирпичных, каменных или монолитных зданий ленту, естественно, опускают глубже, например, как на изображении вверху, а там 1400 мм – такая конструкция свободно выдержит один-два этажа тяжёлой архитектуры. Такая глубина также подходит для устройства в доме цокольного этажа или полуподвала. У подошвы внутри периметра заливают маячную стяжку с гидроизоляцией и на метр (иногда больше) поднимают цоколь, так что там можно не только хранить картошку, но и жить, если подвести контур отопления.
Отдельной темой идут пучинистые грунты, которые так названы из-за морозного пучения: они насыщены влагой и при замерзании кристаллы льда вспучивают почву. При оттепели происходит обратный процесс, и плотность грунта уменьшается. В связи с этим, как при замерзании, так и при оттаивании, фундамент может закрутиться, просесть или накренится. Чтобы избежать этого, ленту следует опускать на 50 см ниже точки промерзания.
Но в 1930-х годах американским архитектором Фрэнком Ллойдом Райтом был разработан утеплённый мелкозаглубленный фундамент, который снижает эффект воздействия морозного пучения. Это очень помогает при строительстве зданий в регионах Крайнего Севера, где точка промерзания может опускаться до двух метров и даже глубже. Следовательно, рыть траншею или котлован 2,5 м уже нет необходимости.
Комбинированные фундаменты
В некоторых случаях, когда нет возможности или желания углублять ленту, делают сборные варианты, например такие, как свайно-ленточная конструкция на верхнем изображении. Как правило, в таких ситуациях применяют набивные сваи, которые делают из обыкновенных хризотилцементных (асбестовых) труб, которые набивают бетоном и армируют. Сваи можно углублять на метр, полтора и даже два, сравняв головку заподлицо с поверхностью грунта, устанавливая их с шагом не более 2 м и по углам. Траншею для ленты в таких случаях копают не глубже 30-40 см, куда также помещается и песчаная подушка.
Столбчато-ленточный фундамент
Для лёгких архитектурных сооружений, например, небольшого деревянного дома или бани можно использовать столбчато-ленточную конструкцию. Принцип сборки здесь аналогичен свайно-ленточному основанию, но столбик, в отличие от сваи, глубже 50 см никто не загоняет. В некоторых случаях такую ленту называют нижним ростверком и это определение тоже нельзя назвать неправильным.

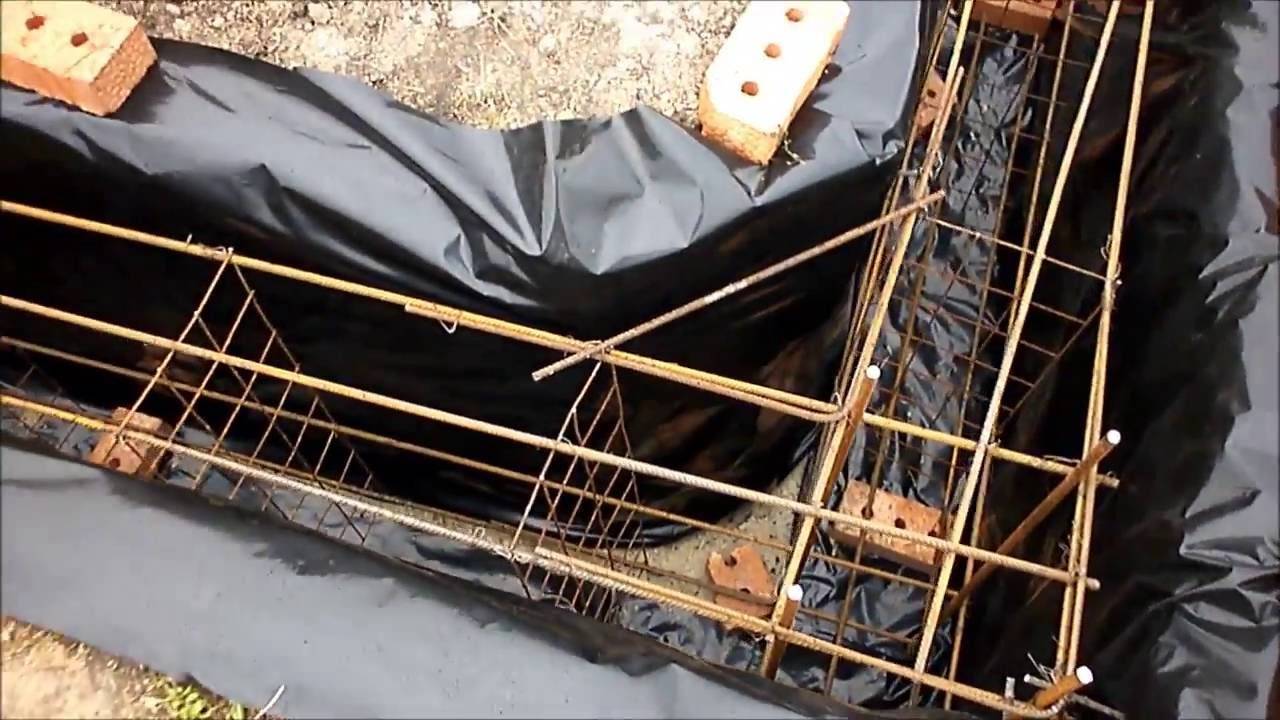

Как правильно изготовить каркас?
Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

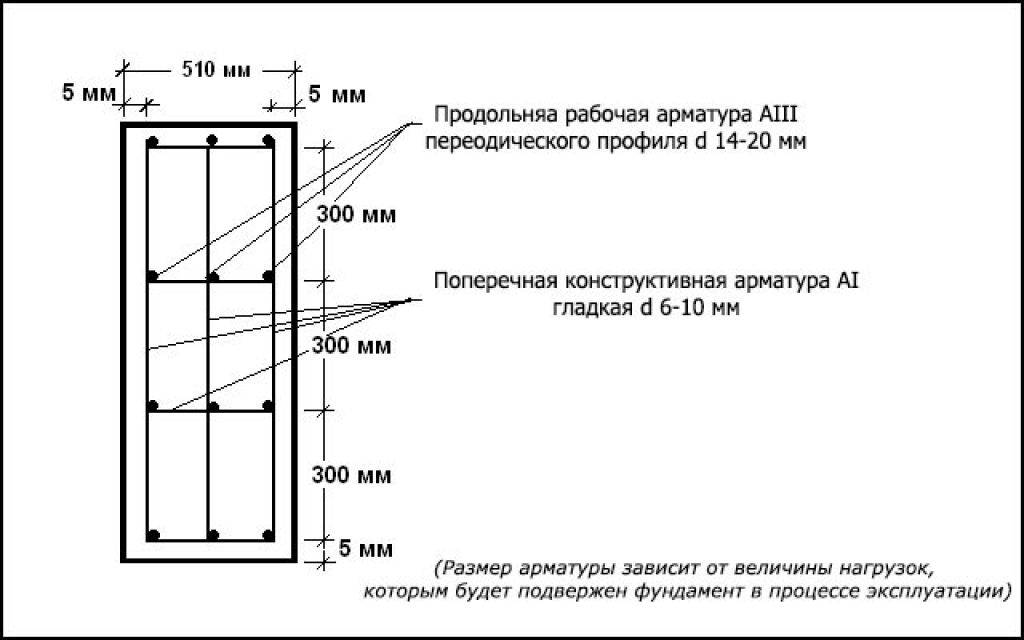

Схема армирования ленточного фундамента
Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:
- Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
- На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
- Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
- Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
- Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.
Схема армирования углов

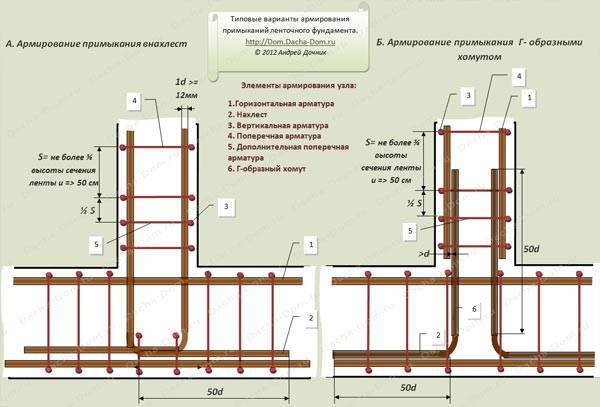

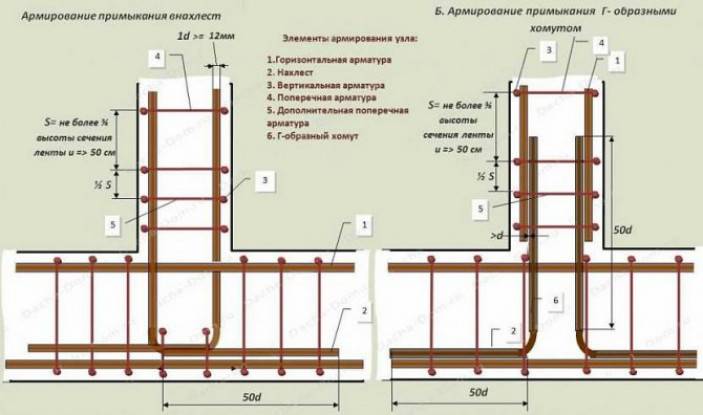

Схема армирования примыкания
Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.
Использование вязального крючка
Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.
По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.
Самый распространенный способ вязки – крючком
В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.
Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.
Способы вязки
Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:
соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз
Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов
На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.
Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.
Расчёт с запасом
Армирование фундамента – это устройство в его массиве каркаса из металла, призванного создать из бетона единую трудноразрушимую конструкцию.
Произвести точный инженерный расчёт фундамента небольшого индивидуального здания сложно и дорого, требует геологических изысканий, сопоставлений с перспективными проектами застройки местности в целом, характеристик грунта и подземных вод и решения ещё длинного списка вопросов.
Исходя из этого, частные застройщики руководствуются двумя основными правилами возведения фундаментов:
- Основание фундамента должно залегать ниже глубины промерзания почвы по максимальным показателям региона застройки.
- Армирование ленточного фундамента обязательно и выполняется в соответствии с общими рекомендациями стандартов с запасом прочности.
Основные правила выполнения армирования Источник
Технология выполнения армирования заглубленного ленточного фундамента
Устройство и технология армирования.
Свойства любого бетона таковы, что он подвержен воздействию мороза и воды и со временем начинает трескать, терять свои несущие характеристики. Оптимальное решение устранить последствия воздействия негативных климатических явлений – это использовать арматуру.
Учитывая технологию создания любого монолитного мелкозаглубленного фундамента, где используется песчаная подушка и опалубка, то оптимальное решение в таких случаях – это использование каркасной арматуры ленточного горизонтального и вертикального спирального типов со средним шагом армирования.
Вязание арматуры при помощи специального приспособления – вязального станка
Чтобы создать этот инструмент, нужно взять несколько досок толщиной 20 миллиметров, отрезать 4 доски по длине арматуры, соединить по две на расстоянии, равном шагу вертикальных стоек, создав 2 одинаковых шаблона. Далее выполняют две вертикальные подпорки высотой, равной высоте сетки арматуры. Подпорки сооружаются с боковыми угловыми упорами, для работы лучше выбрать ровную площадку.
Приспособление используется так: на две сбитые доски устанавливаются ноги упоров, две верхние доски ставятся на верхнюю полку упоров, фиксируются. Все, макет арматурной сетки готов, теперь можно быстро вязать. Достаточно поставить на размеченные места вертикальные распорки арматуры, зафиксировав их гвоздями, прутки установить на каждую стальную перемычку, сделав так по всем сторонам каркаса. Далее берем крючок и проволоку – все, можно вязать. Такое устройство актуально там, где планируется создавать много однотипных секций сетки.
Правила армирования ленточного фундамента: требования, предъявляемые к бетону
Для классификации бетона пользуются следующими параметрами:
Rb — сопротивление сжатию (осевому).
Rbt — устойчивость к излому (поперечному).
Коэффициент надежности.
По этим критериям подбирается марка и класс материала, который оптимально подойдет для решения задач по заливке надежной конструкции с учетом всех требований Вашего проекта. Главное — верно определить тип почвы и нагрузку, которую будет оказывать завершенное строение на бетонную ленту. Советуем выбирать бетон с показателями прочности, превышающими номинальные теоретические цифры. Таким образом можно дополнительно подстраховаться от возникновения форс-мажоров.
Заключение
Армирование фундамента — обязательный этап обустройства основы под здание или сооружение. Металлический каркас позволит нивелировать недостатки бетона, который плохо справляется с нагрузками на растяжение. Необходимо правильно рассчитать сечение прутков и общею длину с учетом нахлестов при вязке
Не менее важно правильно соединить прутки в единую сетку с двумя продольными элементами — верхним и нижним поясом. Оптимальный вариант соединения узлов — вязальная проволока
металлокаркас не должен выступать за пределы бетонной конструкции, важно предусмотреть защитный слой в 50-60 см для защиты от коррозии.
