Самодельная насадка на дрель для заточки сверл
Все насадки на дрель для заточки сверл (за исключением совсем уж экзотических самоделок) имеют одну и ту же конструкцию, отличающуюся у разных моделей незначительными деталями. На рынке они появились относительно недавно, а в нашей стране описание и сборочный чертеж такого устройства, предназначенные для его самостоятельного изготовления, впервые были опубликованы в журнале «Моделист-конструктор» (см. ниже).
Здесь корпус насадки (4) выполнен из отрезка металлической трубы. В его верхний торец вставлен и закреплен винтом (2) кондуктор (1) с отверстиями, соответствующими диаметрам затачиваемых сверл. Перед началом работы корпус с помощью втулки (5) и винта (6) крепится на шейку дрели (7). Для заточки сверло вставляют в соответствующее отверстие в кондукторе, предварительно сориентировав режущую кромку по риске в сторону оси вращения. Затем слегка придавливают его рукой, прижимая в течение нескольких секунд к поверхности заточного круга. После этого вынимают, поворачивают на 180º и таким же образом затачивают противоположную кромку.
Техника безопасности
Для того, чтобы сделать отверстия в металле, потребуются не только навыки и инструменты, но и следование ТБ:
- До начала проверьте все крепления.
- Одежда при работе с дрелью или на станке не должна быть с элементами, которые могут попасть под действие вращающихся деталей.
- Сверло при приближении к металлу должно вращаться, в противном случае оно быстро затупится.
- Вынимать сверло нужно не выключая устройство, постепенно снижайте обороты.
- Если сверло не углубляется в металл, то его твердость меньше, чем у заготовки.
- Если сверло малого диаметра плохо закреплено в патроне, то следует намотать его на хвостовик латунную проволоку, чтобы увеличивать диаметр захвата.
- Если поверхность обрабатываемого материала полированная, то нужно надеть фетровую шайбу на сверло – это поможет не нанести царапины.
Как видите, все очень просто.
Изготовление самодельного сверла
При необходимости можно провести изготовление сверла из каленой стали. Среди основных рекомендаций по проведению подобной работы отметим:
- Подбираются стержни, которые изготавливаются из сплавов вольфрама и кобальта. В народе подобный металл называют победитом. В сравнении с обычным сверлом подобный вариант исполнения характеризуется повышенной устойчивостью к износу.
- Для обработки заготовки нужно закрепить ее в небольших тисках. В противном случае провести работу будет довольно сложны.
- Для затачивания подобной поверхности требуется алмазный камень. Обычный не выдержит длительную работу.
- Торцевая поверхность затачивается таким образом, чтобы получилась поверхность, напоминающая плоскую отвертку. После этого режущие кромки затачиваются для получения острого наконечника.
Для того чтобы снизить степень обрабатываемости поверхности проводится добавление масла. За счет этого обеспечивается длительная обработка по причине уменьшения силы трения и снижения температуры.
Самодельные сверла по каленке
В заключение отметим, что обработка каленой стали должна проводиться исключительно при применении специальных инструментов. Для работы требуется сверлильный аппарат, так как ручной не позволит получить требуемое отверстие.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Размеры
В зависимости от характера работ мастера приобретают отдельные экземпляры или полный набор перьев, в который обычно входят наиболее ходовые насадки следующих диаметров: 25 мм, 35 мм, 40 мм, 50 мм и 60 мм. Именно такие диаметры столярных изделий позволят справиться со стандартными задачами при формировании различных отверстий. Если вам необходимо вырезать паз диаметром свыше 60 мм, лучше отказаться от приобретения перьевых сверл, так как они не смогут охватить большую площадь материала и сверление не будет корректным.
Правила эксплуатации
Для того чтобы перовое сверло в процессе эксплуатации не деформировалось, а работа была выполнена правильно, необходимо соблюдать основные правила его использования. Прежде чем приступить к сверлению, мастера рекомендуют отметить место, где будет формироваться отверстие, и в заданной точке при помощи керна сделать небольшое углубление. По возможности, в работе со сверлами в форме пера лучше применять дрель с регулировкой оборотов. Все дело в том, что в данном случае диаметр пера находится в непосредственной зависимости от скорости резки: чем больше размер резака, тем ниже должно быть число вращения вала, и наоборот. Если пренебречь этим правилом, то можно столкнуться с неприятным моментом, когда на высокой скорости будет спровоцирован быстрый износ резцов или же сверло попросту сломается.
При необходимости высверливания глубоких отверстий изначально приобретайте специальный удлинитель. Такое вспомогательное устройство, устанавливаемое на перовые сверла по дереву, снабжено замочным элементом, который зажимается при помощи шестигранника на 3 мм, отчего сам резак и его удлинитель превращаются в единую деталь.
Для правильного очерчивания контура паза в начале сверления устанавливайте минимальный режим вращения вала дрели, для этого и рекомендовано использовать регулируемый электроинструмент. Перьевое сверло должно быть установлено на поверхность заготовки строго перпендикулярно, при этом на него оказывается умеренный нажим
Обращаем ваше внимание на то, что из-за конструкционных особенностей пера в процессе сверления опилки не выбрасываются наверх, как в случае со , поэтому не забывайте периодически останавливать работу и удалять стружку из паза
Правила выбора
Все компании, выпускающие столярные приспособления, производят перовые сверла, поэтому для подбора качественного образца не поленитесь ознакомиться со следующими параметрами изделия:
- конфигурация – должна быть симметричной;
- режущие элементы – обязательно ровные, что свидетельствует о достойном качестве заводской модели;
- отсутствие каких-либо дефектов на сверлах – обязательно, так как сколы и всевозможные неровности скорее характерны для изделий кустарного происхождения.
Помимо перечисленных выше признаков обращайте внимание и на цвет перьевого сверла, ведь он может многое рассказать о качестве металла. Если перед вами режущий элемент стального цвета с серым оттенком, то он не поддавался дополнительной обработке, улучшающей качество сверла. Темный металл свидетельствует о том, что производители усиливали изделие паром, тем самым увеличивая прочность насадки
Темный металл свидетельствует о том, что производители усиливали изделие паром, тем самым увеличивая прочность насадки.
Если сверло произведено по особой технологии, подразумевающей снятие материала внутренним давлением, металл приобретет золотой цвет. Наиболее качественные заводские сверла имеют ярко-золотистый цвет, который характерен для изделий, покрытых слоем нитрида титана. Такое покрытие существенно увеличивает эксплуатационный период инструмента за счет усиления его прочностных характеристик, а это значит, что с его помощью вы сможете дольше сверлить пазы, и оправка для перовых сверл здесь потребуется куда реже.
Типы оборудования
Сверление начинается с подготовки инструментов для работы. Делать дырки можно с помощью шуруповёрта, дрели или специального сверлильного станка.
Чтобы сделать дырку, необходимо подобрать соответствующее оборудование. Для металлических заготовок нужно выбирать специализированную оснастку, которая подходит именно для этого материала. Связано это с тем, что оборудование для дерева, бетона или керамической плитки имеют разную заточку и форму. Оснастка для металлических изделий маркируется буквами HSS.
Рабочая часть инструмента покрывается нитрид-титановым покрытием, которое увеличивает их прочность и износоустойчивость. Для твердых сталей используется другая оснастка, которая обозначается P18. Прочность инструмента увеличивается при добавлении в его состав кобальта. Пример маркировки — Р6М5К5.
Чтобы сверлить легированную сталь, используются сверла, у которых наконечник изготовлен из твердого сплава. С их помощью можно сверлить любые металлические заготовки, однако из-за высокой цены это не рентабельно.
Когда отверстие сделано, можно подобрать сверло под резьбу. Его диаметр будет зависеть от используемой ранее оснастки. Чтобы делать дырки разного диаметра в металлических листах малой толщины, можно использовать конусные сверла.

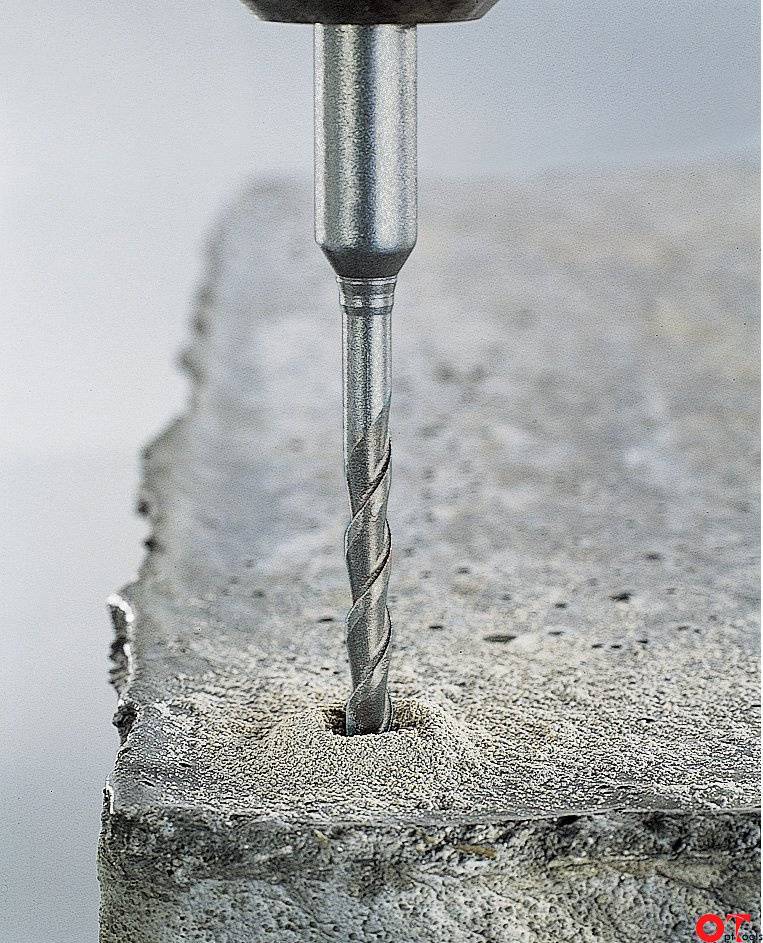

Можно ли сверлить сверлом по бетону?
Часто возникают ситуации, когда на строительной площадке сложно найти инструмент для сверления металлических изделий, но есть оснастка для работы с бетоном. Делать отверстия большого диаметра или в толстых металлических листах сверлами по бетону нельзя. В противном случае можно сломать оснастку или повредить обрабатываемую поверхность.

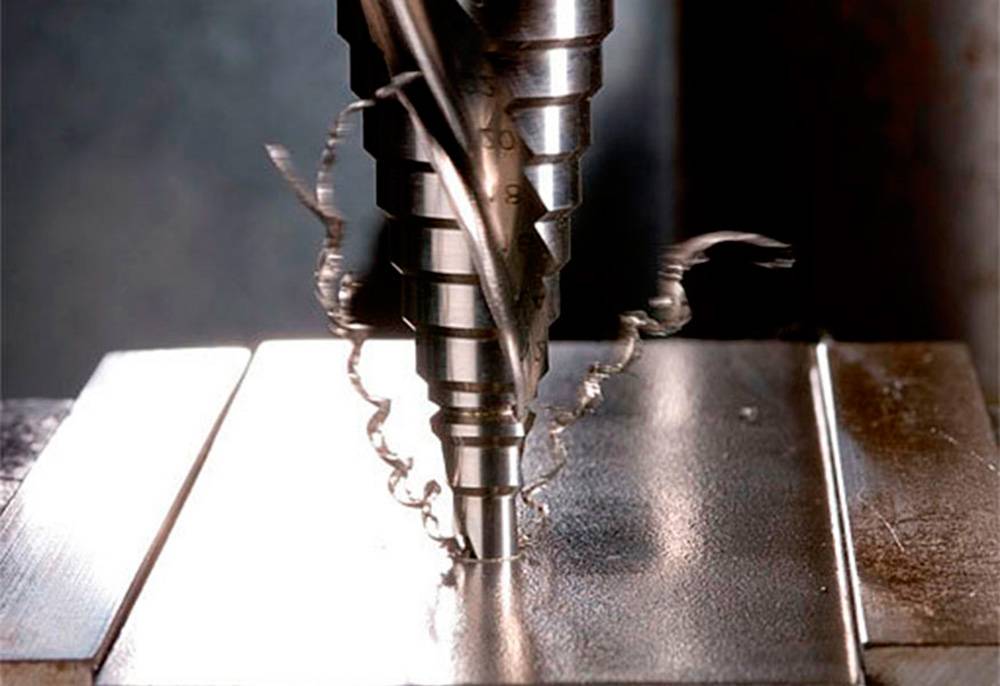

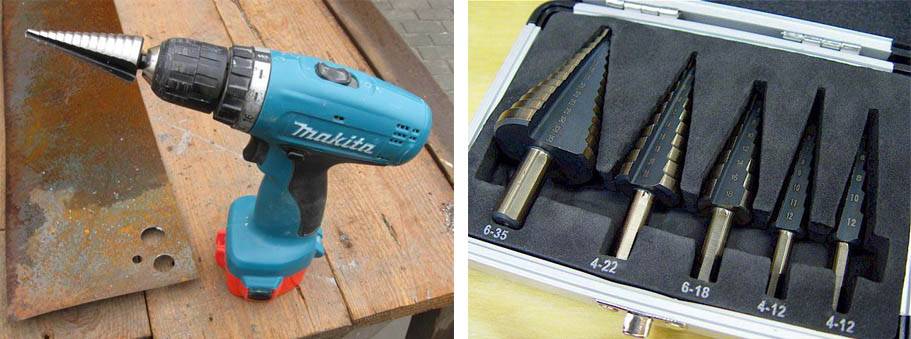

Как сверлить ступенчатым сверлом?
В продаже можно встретить ступенчатые конструкции для создания отверстия в металле различных диаметров. На одной оси закрепляется несколько свёрл разного диаметра. Они предназначены для создания дырок разного размера в тонколистовом металле. При работе нельзя торопиться и сильно давить на рукоять дрели.
Можно ли сверлить победитовым сверлом?
Любой мастер отделочных работ скажет, что сверление металла оснасткой из победита недопустимо. Победитовые сверла предназначены для твердых и, одновременно с этим, хрупких материалов. К ним относится натуральный камень, кирпич, бетон. При попадании в металл, сверло будет биться о поверхность и повреждать её, однако дырки не будет.
Победитовые сверла
Чем сверлить отверстия большого диаметра?
Сверление больших отверстий в металле требует использования соответствующей оснастки. Провести работу можно несколькими способами:
- Коронка для металлических поверхностей. Представляет собой окружность требуемого диаметра с заточенными краями. По центру располагается сверло, которое пробивает металл. Далее на малых оборотах электродвигателя коронка делает отверстие выбранного диаметра. Во время проведения работ нужно использовать принудительное охлаждение острых краёв коронки и обрабатываемой поверхности.
- Многоэтапная операция. Подразумевает под собой использование нескольких свёрл по металлу разного диаметра. Начинается работа с оснастки самого малого диаметра и увеличивается по мере сверления.
- Конусообразная оснастка (ступенчатая). Предназначена для работы с тонколистовым металлом.
Строители рекомендуют использовать коронки. Однако при работе с ними требуется не повышать оборотов и следить за тем, чтобы все зубья, идущие по окружности, были целыми.
Как не затупить инструмент?
Инструмент тупится, поскольку перегреваются во время работы. Чтобы сохранить заточку, сверление следует проводить на низких оборотах. Не нужно зажимать кнопку включения инструмента до конца. При сверлении толстых заготовок нужно использовать охлаждающие жидкости или пасты.

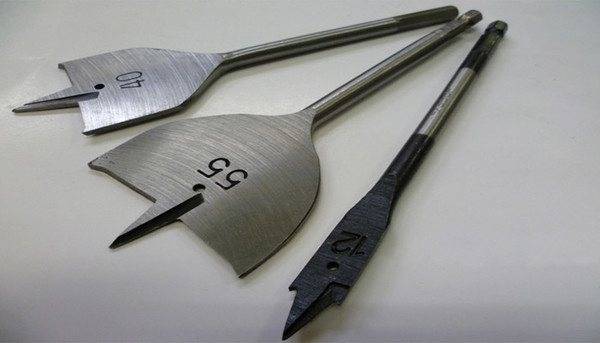

Перьевое сверло
Перьевые свёрла бывают двух видов:
- для работы по дереву (изображение выше)
- по керамике и стеклу.
Перьевое сверло для сверления стекла и керамической плитки выглядит следующим образом:
Перьевые свёрла по дереву
Так как у нас кровельный портал, нас интересуют перьевые свёрла предназначенные для работы с пиломатериалами и прочими материалами из дерева.
По качеству и точности работы данные свёрла несовершенны и имеют свои преимущества и недостатки. Применяются они в основном для проведения грубых операций.
Перьевые свёрла выделяются в работе своей высокой производительностью. Конечно лёгкость сверления напрямую зависит от твёрдости древесины и не все породы деревьев легко поддаются сверлению. Но с пиломатериалами широко применяемыми в строительстве, перьевое сверло легко справляется со сверлением. Оно часто используется для сверления отверстий большого диаметра, при работе с клеёной древесиной и даже можно применять в работе с гипсокартоном и пластиком.
Перьевые свёрла по дереву бывают односторонние и двусторонние. Соответственно предназначаются они для работы с вращением в одну и две стороны соответственно. Угол среза у резца одностороннего пера составляет 75-90°, а у двухстороннего – 120-135°.
Качество изготовления
Как и у любого другого инструмента, качество сверла и срок его эксплуатации напрямую зависит от сырья и метода его обработки. Визуально качество обработки сверла можно определить по его цвету:
- Стальной серого оттенка — Деталь сверла не подвергалась обработке (может быть окрашено цветной краской);
- Тёмный — Сверло обработано острым паром, для увеличения прочности металла (так же может быть окрашено цветной краской);
- Золотой — Применяется спец-технология обработки детали сверла;
- Ярко-золотистый — Поверхность сверла имеет слой нитрида титана, увеличивающий срок эксплуатации и прочностные характеристики.
В настоящее время существует большое кол-во производителей перьевых свёрел
Чтобы не ошибиться в выборе сверла, при покупке стоит обратить внимание на:
- форма – перо сверла должно быть симметричным;
- резцы на сверле должны быть идеально ровными;
- отсутствие сколов и неровностей на сверле;
- материал и производственная обработка изделия.
Основные характеристики
При использовании перьевых сверл по дереву желательно знать, чем они отличаются от режущих инструментов других типов и какими обладают преимуществами.
Сравнение с инструментами других типов
Как и сверла по металлу, инструменты, предназначенные для обработки дерева, выпускаются в различном конструктивном исполнении и, соответственно, отличаются друг от друга характеристиками и функциональными возможностями. Выбирая такие инструменты, следует иметь представление о достоинствах и недостатках, которыми они обладают.
Таблица 1. Сравнение различных типов сверл по дереву
Перовые сверла, как видно из представленной таблицы, обладают целым рядом достоинств, если сравнивать их с инструментами других типов. Между тем инструмент перьевого типа не рекомендуется использовать для выполнения отверстий большого диаметра (более 60 мм), так как их края могут получиться рваными. Для таких целей лучше использовать сверла корончатого типа, которые выполнены в форме металлического стакана с режущими зубьями, расположенными на его торцевой части.
Перо с резьбовым наконечником больше подходит для работы на станке: сверлит оно быстрее, но отверстие может выйти овальной формы, если не закрепить деталь струбцинами
Благодаря невысокой стоимости перьевых сверл по дереву любой домашний мастер может приобрести их набор. Наличие такого набора в домашней мастерской позволяет легко и быстро подобрать средство для сверления отверстий разных диаметров.
Особенности конструкции
Перовое сверло отличается очень простой конструкцией, элементами которой являются рабочая и хвостовая части.
Конструкция перового сверла
Рабочая часть – это плоская лопатка, в центре которой имеется острый выступ, используемый для центровки выполняемого отверстия. На рабочей части перьевых сверл есть два режущих лезвия, располагающихся с обеих сторон от центрального выступа. Каждое из таких лезвий начинается с кончика центрального выступа и доходит до одного из краев рабочей части. Наклон заточки лезвий перьевых сверл по дереву, если посмотреть на их рабочую часть в поперечном сечении, выполняется в правую сторону. При изготовлении сверл данного типа производители придерживаются определенных соотношений между толщиной и шириной режущей части.
Таблица 2. Соотношение толщины и ширины режущего элемента сверла
Хвостовая часть выполняется в форме шестигранника. Такая форма поперечного сечения позволяет не только надежно фиксировать инструмент в патронах дрелей и шуруповертов, но и использовать для этих целей магнитные переходники и удлинители.
Простота конструкции, которой отличаются сверла, относящиеся к перьевым, отсутствие спиральных канавок, ленточек и других сложных элементов не являются показателями невысокой эффективности этого инструмента.
Перовые сверла с двумя подрезателями входят в древесину плавнее и оставляют меньше заусенцев по краям отверстий
Рекомендации по выбору
Выбирая сверло перьевого типа, предназначенное для выполнения работ по дереву, следует обращать внимание на несколько параметров:
- правильность формы (перья сверла по дереву, расположенные с правой и левой сторон от центрального выступа, должны быть симметричны и одинаковы по своим линейным размерам);
- степень остроты режущей части (заточка новых перьевых сверл должна выполняться в заводских условиях и соответствовать стандартным требованиям);
- отсутствие видимых дефектов (если на поверхности нового сверла присутствуют видимые дефекты различного характера, это является явным показателем невысокого качества такого изделия, произведенного, скорее всего, в кустарных условиях);
- цвет (по цвету металла можно определить типы дополнительной обработки, которым подвергалось уже готовое изделие).

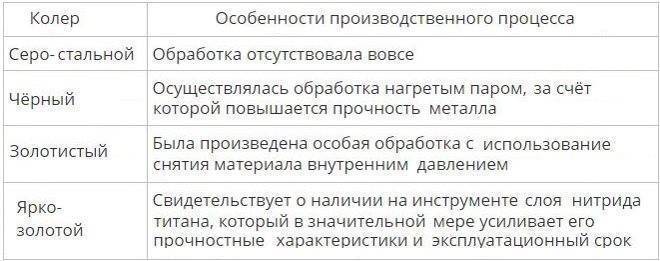

Таблица 3. Влияние технологии изготовления на цвет перового сверла
Технология и оснастка для сверления отверстий большого сечения
Конусные сверла
Представляют собой инструмент, выполненный в виде совокупности постепенно уменьшающихся к острию цилиндрических участков, соотношение диаметров между которыми принимается таким образом, чтобы снизить усилие при переходе от меньшего диаметра к большему. Сверла обычно изготавливаются двухзаходными, поскольку не предназначены для применения в толстолистовом металле: рекомендуемая толщина заготовки в месте сверления не превышает 2-5 мм, причём последнее касается пластиков.
Конические сверла
Номенклатура конических сверл ограничивается диапазоном 6-30 мм, поскольку при снижении данного размера острие быстро тупится, а обработка более крупных отверстий приводит к резким увеличениям нагрузок на привод (для станка) или на руки работающего (если используется ручной электроинструмент).
Особенность конструкции конических сверл состоит в том, что они выпускаются с двумя исполнениями хвостовиков – круглым и шестигранным. Последний вариант более предпочтителен, поскольку при постоянно возрастающих усилиях инструмент с круглым хвостовиком может проскальзывать в патроне. Это увеличивает опасность поломки, и снижает производительность операции. Вместе с тем такие сверла имеют и ряд преимуществ:
- Сделать отверстие можно постепенно, без образования заусенцев и острых кромок.
- Наличие цилиндрических площадок позволяет получать несколько отверстий различного диаметра, используя только одно сверло: достаточно контролировать величину осевой подачи. Это затруднительнее сделать для ручного электроинструмента, поэтому, применяя данный способ, стоит запастись ограничителями перемещения инструментальной головки или патрона.
- При сверлении конической ступенчатой оснасткой сила резания растет постепенно, поэтому стойкость сильно не снижается. Иное дело – применение гладких конических сверл: они, хотя и проще конструктивно, но требуют (при ручной подаче) значительных усилий.
- Инструмент пригоден не только для того, чтобы просверлить большое отверстие в металле, но и для производства таких операций как рассверливание, растачивание или зенкование.
- Поскольку боковые поверхности конических сверл имеют пазы, их можно применять для получения сквозных пропилов в металлических заготовках.

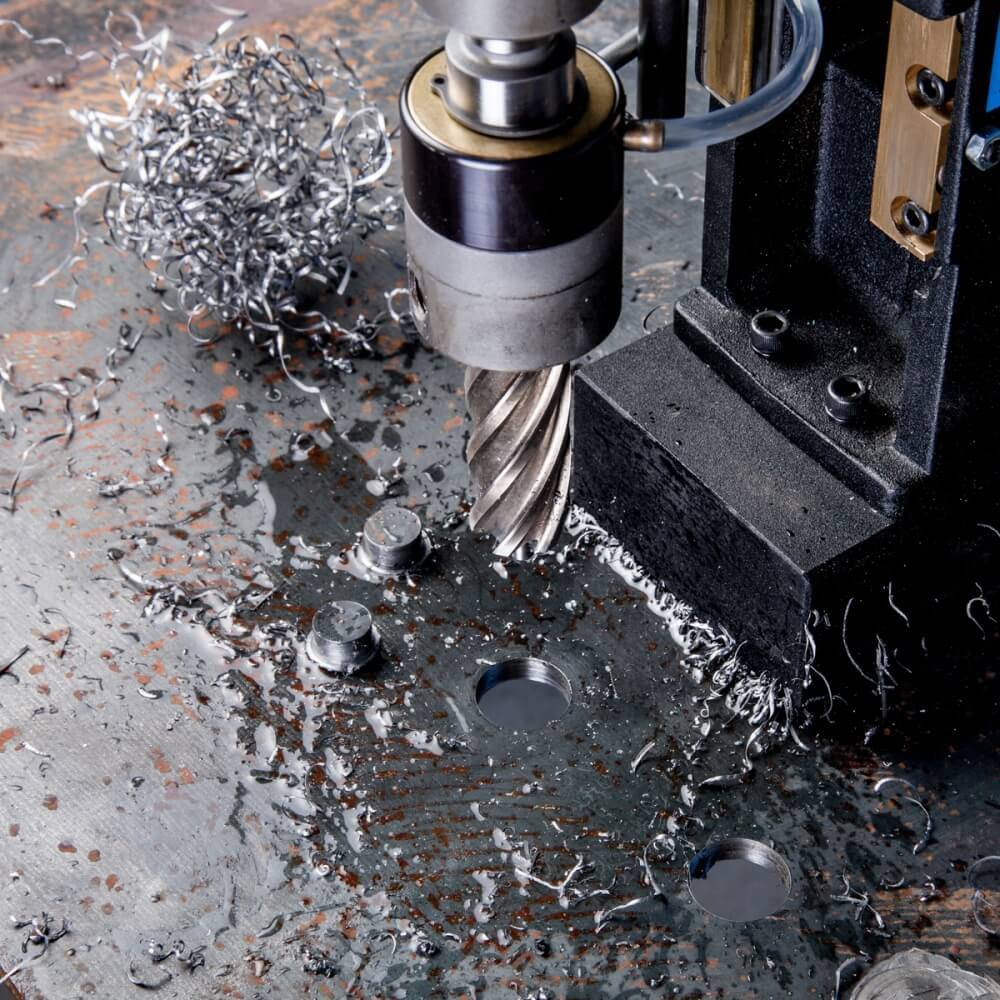

Корончатые сверла
Относятся к оснастке универсального назначения, ибо для установки такого сверла подойдут обычная дрель или шуруповерт. Корончатое сверло состоит из следующих частей:
- Торцевой центровочной насадки, которая производит предварительное сверление отверстия. Опираясь на него, коронка начинает свое действие.
- Хвостовика.
- Собственно коронки.
- Крепежных болтов.
Из-за сборной конструкции корончатые сверла могут использоваться для получения отверстий разного диаметра: достаточно снять одну коронку, и установить другую
Важно, чтобы конечное значение вращающего момента и осевого усилия не превышало тех границ, на которые рассчитана оснастка и оборудование
Корончатые сверла отличаются не только высокой производительностью, но и повышенной долговечностью. Они достаточно жесткие, концентраторы напряжений в них отсутствуют (нет спиральных канавок), а нагрузка распределяется только по кольцевой линии реза металла.
Последовательность получения отверстия с применением корончатого сверла заключается в том, что вначале необходимо сделать центровочное отверстие, а затем – основное. Поэтому рабочий ход шпинделя несколько увеличивается.
Описанный специальный инструмент отличается высокой ценой, причем наибольшим доверием пользователей пользуется оснастка, производимая торговой маркой Bosch. Гнаться за китайскими поделками, привлекающими своей более низкой стоимостью, крайне не рекомендуется.

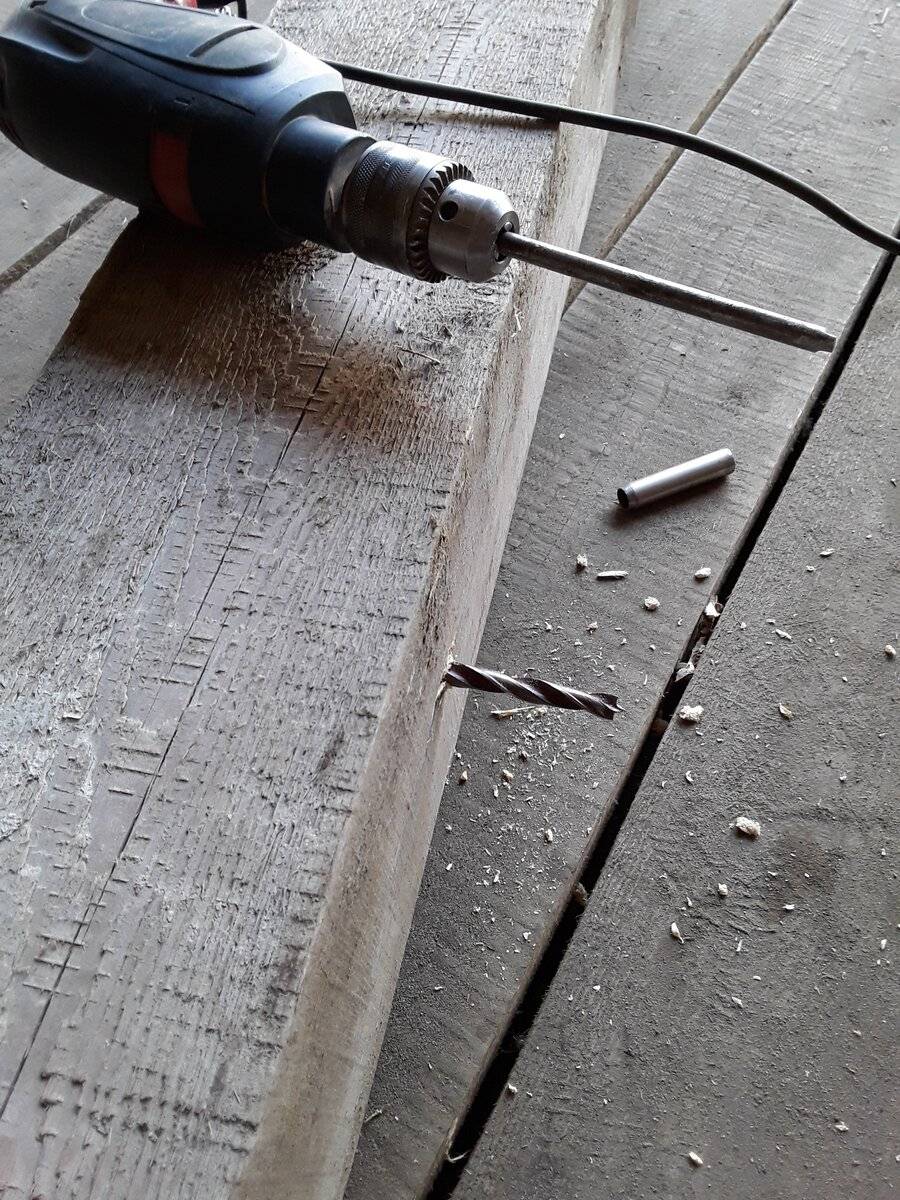

Разновидности сверла для дерева
Обычно качественными сверлами пользуются опытные мастера, которым в работе требуются различные типы изделий для создания отверстий в дереве. Это могут быть отверстия, к примеру, под шипы, болты или нагели. Причем сам процесс сверления может быть очень разнообразен по качеству, что понесет за собой мысли о том, как правильно заточить после эксплуатации сверло и придется ли его вообще затачивать.
Самыми распространенными типами сверл на сегодняшний день можно назвать: винтовые, спиральные, перовые, центровые, кольцевые и сверла Форстнера.
Винтовые
Если требуется сверлить дерево поперек волокон, не задаваясь при этом лишний раз вопросом как правильно заточить сверло по дереву, то пригодится винтовое сверло с мелкой резьбой на окончании. В диаметре они могут достигать до 50 миллиметров. Специальная винтовая форма поможет вовремя отводить от места работы стружку и не перегревать тем самым стержень. В зависимости от требуемой глубины отверстия можно приобрести сверла длиной более сантиметра, при этом минимальный размер – 400 миллиметров.
Спиральные
Спиральное изделие сразу же можно отличить по идеально отшлифованной фрезерованной спирали с острием, позволяющим не допустить какое-либо передвижение стержня в сторону при работе. Именно благодаря спиральной форме с легкостью просверливают отверстия в конструкциях из шпона. По диаметру соответствующие сверла достигают 52 миллиметров, а самый маленький можно найти на 3 миллиметра. Чтобы точно прицелится на намеченное место сверление, хвостик изделия оборудован конической формой, что придает немало удобства.
Если при закупке выбор пал именно на спиральные сверла, то всегда следует помнить о взаимосвязи диаметра изделия от максимального количества оборотов, которое оно может выдавать. Иначе срок службы изделия будет резко сокращен. Если требуется обрабатывать твердые деревянные поверхности, то лучше установить максимум 900 оборотов в минуту при диаметре сверла в 14 и меньше миллиметров. А вот для мягкой древесины можно установить на сверлящем инструменте 1800 оборотов.
Перовые
Наиболее распространенным типом сверла является перовое. Именно оно наводит на мысли как заточить перьевое сверло по дереву, и чаще всего используется при ремонтных и строительных работах. Оно наиболее удобное и имеет различные варианты в диаметре.
У него есть лишь единственный важный недостаток: подобная форма сверла не способствует отведению стружки и процесс сверления значительно осложняется, особенно когда необходимо отверстие с большой глубиной. Именно поэтому специалисты рекомендуют использовать подобный тип сверл при работе с древесными плитами или толстыми досками, где процесс сверления будет происходить максимально эффективно.
Исправить ситуацию может особый вид наконечника у перового сверла или же подобное изделие с удлинителем. Такой удлинитель имеет шестигранную форму, и вполне может использоваться для иных типов сверл. При этом диаметр итогового отверстия может достигать до 52 миллиметров.
Центровые и кольцевые
А вот центровые сверла пригодятся для создания идеально ровных сквозных отверстий в деревянной поверхности. Обычно такие изделия имеют вид 50-миллиметрового (минимум – 12 мм) стержня с режущей кромкой внизу, достигая длины до 150 миллиметров. Конечно же, достаточно глубоких отверстий проделать не получится. Для этого подойдут кольцевые сверла, на вид схожие с короной или кольцом с зубьями. Обычно они продаются целым набором в виде насадок с центровочным сверлом и единой основой.
Сверла Форстнера
Когда речь заходит о ремонте или создании мебели, а не о мыслях с вопросом как заточить перьевое сверло по дереву, то сразу же можно смело идти за сверлами Форстнера, которые подходят для этого дела лучше всего. Они позволяют высверливать полностью глухие отверстия с идеально ровным дном. При этом диаметр изделия достигает от 10 до 50 миллиметров. Само же сверло покрыто специализированным сплавом, служащим защитой и увеличивающим срок эксплуатации.
Основные виды
Основным параметром, в зависимости от которого осуществляется разделение сверл по дереву на различные виды, является конструкция рабочей части. По данному признаку инструменты для сверления древесины могут относиться к одной из следующих категорий.
Сверла этого типа используются для выполнения в дереве отверстий среднего диаметра – до 25 мм. Применять такой инструмент целесообразно в тех случаях, когда к точности геометрических параметров, а также к качеству исполнения отверстий предъявляются не слишком строгие требования. Среди наиболее значимых достоинств перьевых сверл следует отметить невысокую стоимость и простоту обслуживания.
Инструменты корончатого типа предназначены для сверления отверстий большого диаметра. По своему конструктивному исполнению коронки по дереву напоминают металлический стакан с хвостовиком, на рабочем торце которого выполнены режущие зубья. При вращении такого сверла его режущие зубья, взаимодействуя с обрабатываемой деталью, вырезают на ее поверхности круг требуемого диаметра.
Набор коронок по дереву
Сверла по дереву спиральные также называют винтовыми. Их рабочая часть напоминает шнек. Используются они для сверления в дереве отверстий небольшого диаметра. За счет особенной конструкции сверл, относящихся к винтовому типу, при их использовании из зоны обработки эффективно удаляется стружка. Винтовое сверло, кроме того, обеспечивает высокую точность и исключительно высокое качество выполняемой обработки.
Сверло по дереву спиральное с подрезателями
Это инструменты, при помощи которых в изделиях, изготовленных из дерева, создают не сквозные, а глухие отверстия с идеально ровным дном. Кроме того, если использовать такое сверло по дереву с дополнительными приспособлениями, можно просверлить в деревянном изделии отверстие квадратной формы.
Выпускается множество модификаций сверла Форстнера
При помощи таких инструментов возможно не только сверление древесины, но и выполнение в изделиях из дерева пазов различной конфигурации. Сверла данного типа чаще всего и применяют в тех случаях, когда требуется выполнить сложную обработку деревянных деталей, а для того чтобы просверлить обычное отверстие, используют спиральное сверло, перьевой или корончатый инструмент.
Сверла фрезеровальные предназначены для сверления круглого отверстия и его последующей расточки до нужной формы. Используются при работе с древесиной и тонким металлом
Хвостовая часть сверл, предназначенных для обработки дерева, обычно имеет цилиндрическую форму, но производители также выпускают их и с хвостовиками другой конфигурации. Так, на современном рынке можно приобрести сверла для обработки дерева, хвостовики которых могут быть:
- треугольными, оптимально подходящими для фиксации в трехкулачковом патроне (инструменту с треугольным хвостовиком идеально передается крутящий момент, а провернуть его в патроне не в состоянии даже очень значительные нагрузки);
- шестигранными (устанавливать инструменты с такими хвостовиками можно как в стандартный, так и в трехкулачковый патрон, но при этом очень велик риск проворачивания сверла при воздействии на него серьезных нагрузок);
- коническими (инструменты с хвостовиками данного типа используются преимущественно для оснащения производственного оборудования);
- четырехгранными (редко используемая форма хвостовиков, которые, однако, обеспечивают высокую устойчивость инструмента против проворачивания в патроне).

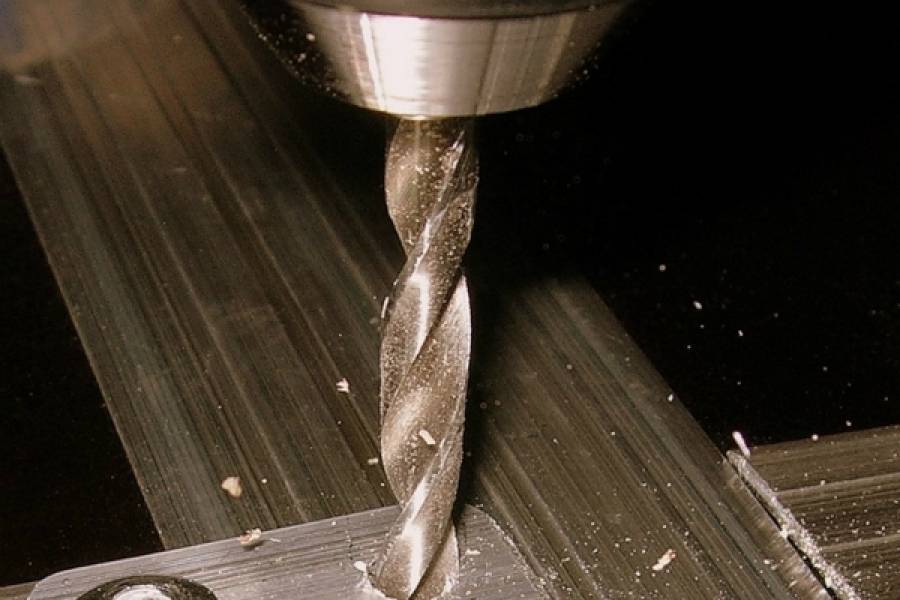

Виды отверстий в металле и как их сделать
- Сквозные.
- Глухие.
- Глубокие.
- Половинчатые (неполные).
- Для внутренней резьбы.
- С большим диаметром.
Отверстия для резьбы требуют определения диаметров с допусками, которые установлены в ГОСТ 16093-2004.
Сквозные
Отверстия сквозного типа начинают пронизывать заготовку в полной мере и создают внутри нее проход. Особенностью процесса будет защита поверхности столешницы или верстака от выхода сверла за пределы заготовки, а это может повредить и само сверло, а снабдить заготовку таким «добром», как заусенец. Чтобы такого не было, потребуется придерживаться следующих способов:
- Применяйте в работе верстак с отверстием.
- Подкладывайте под деталь прокладку, сделанную из древесины или особый «сендвич», то есть дерево-металл-дерево.
- Подкладывайте под деталь брусок из металла с отверстием для свободного входа сверла.
- Уменьшайте скорость подачи на последнем этапе.
Кстати, последний метод обязательно нужен, если вы высверливаете отверстия «по месту», чтобы не повредить детали или поверхности, которые близко расположены. Отверстия в тоненьких листах металла следует вырезать перьевыми сверлами, потому что спиральные сверла могут повредить края заготовки.
Глухие
Такие отверстия будут сделаны на определенной глубине, а также не будут пронизывать заготовку насквозь. Следует отмерить глубину, и это можно выполнить одним из двух способов на выбор:
- Ограничивать длину сверла посредством втулочного упора.
- Ограничивать длину сверла посредством патрона, которая оснащен регулируемым упором.
- С использованием линейки, которая закреплена на стенке.
- Комбинирование нескольких способов сразу.
Не все, но некоторые станки снабжены системой автоматической подачи на определенную глубину, а после механизм просто останавливается. При сверлении может потребоваться пару раз оставить работу, чтобы удалось убрать стружку.
Сложные формы
Сделать отверстие в металле не так уж и сложно, но если речь идет о сложных формах – придется постараться. Те отверстия, которая расположены на краю заготовки (то есть половинчатые) можно сделать, если соединять гранями и зажимая тисками обе заготовки или прокладку и заготовку, а после просверливая полное отверстие. Прокладка обязательно должна быть выполнена из того материала, что и заготовка, которая подвергается обработке, потому что в противном случае сверло начнет уходить в сторону минимального сопротивления. Сквозное отверстие в уголке (то есть в профильном металлическом прокате) делают, зафиксировав заготовку в дисках с использованием деревянной подкладки.
Куда сложнее будет сделать сверление заготовки цилиндрической формы по касательной. Такой процесс будет разделен на две основные операции – подготовка перпендикулярной направляющей к отверстию площадки (зенковка или фрезеровка), а после непосредственно сверление. Создание отверстий в поверхностях, которые размещены под углом, тоже начинают с подготовки площадки, а после вставляют деревянную подкладку между плоскостями, создают треугольник и делают отверстие сквозь угол. Полые детали следует сверлить таким образом, чтобы полость была заполнена пробкой из древесины.
- Рассверливание – для этого потребуется высверливать отверстие на всю глубину при помощи сверла малого диаметра, а после на заданную глубину следует рассверлить сверлами с диаметром от меньшего к большему. Преимуществом такого способа является прекрасное центрированное отверстие.
- Уменьшаем диаметр. Для этого на заданную глубину потребуется просверлить отверстие с максимальным диаметром, а после сверла нужно поменять с последовательным уменьшением диаметра и углублением отверстий. При таком способе будет куда легче контролировать глубину всех ступеней.
Рассмотрим еще один способ.
Большой диаметр и кольцевое высверливание
Такой кольцевой способ высверливания будет менее энергозатратным, но при этом может быть дороже в финансовом плане. Кроме сверл очень важна мощность электрической дрели, а также должна быть возможность работать на низких оборотах. При этом чем толще обрабатываемый материал, тем сильнее будет хотеться делать отверстие на станке, а при большом числе отверстий в листе с толщиной больше 1.2 см стоит сразу же найти такую возможность. В заготовке из тонкого листа отверстие большого диаметра получают при помощи узкозубых коронок/фрез, которые закреплены на угловой шлифовальной машинке, но в последнем случая края оставляют желать лучшего.
Перьевое сверло из ключа
Изготовить такое сверло можно и из старого ключа. Для работы вам понадобится:
- ненужный ключ от старого замка;
- наждак для заточки инструмента;
- шлифовальная машина с кругом по металлу.
Сначала при помощи болгарки обточить верхнюю половину ключа, сделать ее острой. На этом этапе особая точность не нужна, выполняем работу «на глаз», так как в дальнейшем все равно придется подтачивать заготовку.
Затем в вертикальном положении убирают с поверхности ключа лишние миллиметры. Удалить необходимо одинаковую толщину. Придется обточить около 5-6 мм. Далее такую же работу делают и с боковыми сторонами будущего сверла. Так мастер подгоняет размер стержня под необходимый размер отверстия. Обточить заготовку можно под любой размер. Главное, не забывать измерять соответствие сверла диаметру прорези.
Следующим этапом идет заточка стыков верхней части ключа. Делают это под небольшим углом, для более удобной работы с деревом и пластиком в дальнейшем. Затем убирают шлифовальной машинкой головку заготовки, удаляют неровности наждаком. Перьевое сверло готово. Можно смело вставлять его в патрон дрели и делать нужное отверстие. Этот вариант изготовления довольно быстрый, займет 20-25 минут. Сверлит такой инструмент не хуже фабричного.
Смастерить перьевое сверло самому нетрудно. Как говорится, дело мастера боится
В первом способе нержавейку при желании заменяют любым листовым металлом и делают заготовку в зависимости от диаметра нужного отверстия. Во втором случае подойдет любой ключ, который не пригодится в хозяйстве. Просверлить таким самодельным инструментом можно дерево, пластик, керамику и стекло.
