Как сделать проводку под натяжной потолок

Выбор материала

Выбор материала означает выбор материалов каналов для будущей проводки. Выбор материала диктуется в первую очередь материалом потолка, но иногда может диктоваться и личными предпочтениями в плане удобства работы и цены расходников.

Материалы для канала электропроводки:

• Металл. Стальные и электротехнические трубы довольно безопасный способ прокладки кабеля. Этот материал отличается устойчивостью к искрам от возможного замыкания, а потому наиболее безопасен. Минусом является необходимость сварки труб, вес конструкции и цена. К тому же, такие каналы достаточно тяжело монтировать в одиночку, потребуется как минимум один напарник для надежного крепления канала.
• Пластик. Пластик относительно спокойно относится к искрам. Конечно, он менее устойчив, чем металл, но при этом дешевле и проще в монтаже. Поэтому пластиковые распределительные коробки и монтажные каналы можно считать наиболее популярными на сегодняшний момент.
• Металлическая гофра. Гофра – это тонкая алюминиевая фольга, свернутая «гармошкой». В нее легко спрятать кабель, но есть некоторые нюансы, которые существенно ограничивают использование гофры. Дело в том, что при использовании любого другого материала, проводку в канале при необходимости можно заменить, протянув провод от одного распределительного короба до другого. А с гофрой так поступить не получится, так как под воздействием штукатурки мягкий материал сомнется. То есть гофру можно назвать промежуточным решением между канальной и безканальной проводкой. Но при этом гофра проста в монтаже и незаменима при монтаже проводки на деревянном потолке.
• Керамические расходники. Керамика достаточно скудно представлена на российском рынке расходников, тем не менее она есть. При этом такие расходники имеют преимущества металла, при малом весе и простоте монтажа. В качестве минусов можно назвать редкость в магазинах, достаточно высокую стоимость и хрупкость элементов.

Канал из металлической гофры

Что касается материала провода, то марка и сечение подбирается по таблицам в соответствии с планируемым напряжением и количеством потребителей. Нагрузка всегда планируется на наихудшее условия, то есть подбирать провод нужно исходя из утверждения, что все розетки и люстры будут работать одновременно.

Факторы, влияющие на порядок прокладки электропроводки

На процесс прокладки разводки по основному потолку влияет тип поверхности и материал, из которого он состоит. Если поверхность потолка деревянная, то для прокладки электропроводки надлежит воспользоваться предназначенными для этого стальными трубами, по которым можно тянуть один или несколько кабелей тщательно изолированных друг от друга. Дерево, как известно материал горючий, поэтому необходимо изолировать от него все нагревающиеся приборы и проводку, не пренебрегая правилами пожарной безопасности. Распределительные коробки также должны быть максимально безопасны.

Монтаж производим в следующем порядке. На потолке определяем конфигурацию трасс кабеля, делаем разметку, устанавливаем распределительные и проходные коробки. Нарезаем трубы по длине, фиксируем их по заданным меткам на потолке с помощью специальных крепежных клипс, после этого воспользуемся сваркой для соединения всей конструкции. Работая со сваркой, помните о технике безопасности, особенно вблизи горючих поверхностей. Теперь можно протянуть кабель через трубки от коробок, не забывая оставлять на концах выводы (200-250 мм), чтобы потом распаять их в коробках, затем нужно спаять жилы кабелей в коробках и хорошенько их изолировать.

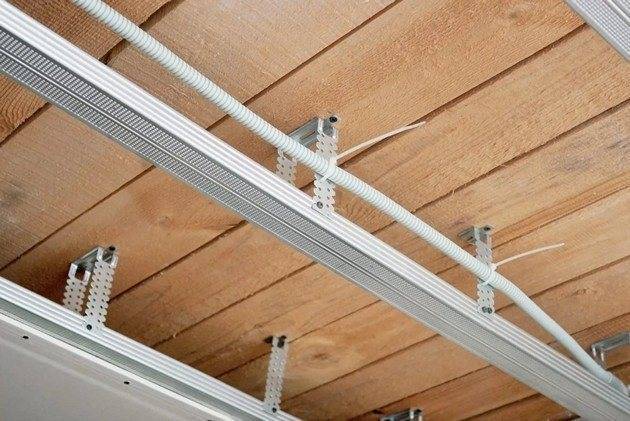

Проводка под натяжным потолочным покрытием на металлической конструкции, также производится с соблюдением ряда правил. Металл хорошо проводит электричество, поэтому электропроводку следует размещать в специальных пластиковых кабель-каналах или трубах, распределительные коробки также подбирайте из электротехнического пластика. Монтаж кабель каналов и протяжка проводки осуществляется в том же порядке, что и в случае с деревянными поверхностями, за исключением сварки, которая в этом случае не используется. Вся конструкция соединяется с помощью гофры и крепится к потолку.

Если потолок помещения представляет собой железобетонную плиту, в которую встроены технологические каналы для прокладки электропроводки, нужно помнить, что в таких каналах имеются грудки бетона, которые могут помешать прокладке кабеля. В таком случае лучше воспользоваться способом наружной протяжки, прямо по поверхности бетонного потолка. Это касается в основном старых домов «советской» постройки. В новостройках же перекрытия устроены по-другому, в них, как правило, заранее проложены электротехнические коммуникации, которыми можно воспользоваться, не тратя лишнее время и материалы.

В заключение следует отметить, что процесс монтажа проводки с натяжным потолком можно осуществить самостоятельно без посторонней помощи. При этом следует помнить о нескольких несложных вещах. Выбирайте кабель с сечением, которое больше расчетного, так сказать с запасом, не жалейте изоляционных материалов, помните о правилах техники безопасности при производстве монтажа и все у вас получится в лучшем виде.

Интересное:

Как приклеить потолочный плинтус к натяжному потолку?

Натяжные потолки без нагрева – технология работ

Монтаж и установка натяжных потолков своими руками

Профиль для натяжных потолков – инструкция по монтажу

Как правильно крепится натяжной потолок?

Оборудование для натяжных потолков – что нужно для их создания и установки?

Проводка по потолку — способы для разных видов поверхностей

Выбирая материалы для работы, и осуществляя прокладку проводки, ориентируйтесь на базовую поверхность потолка, а именно, материал, который составляет ее основу:

• дерево;
• металл;
• железобетон.

Деревянное потолочное основание

Чтобы зафиксировать кабель к деревянному потолку, нужно провода протянуть по стальным трубам. Диаметр трубы выбирайте такой, чтобы в нее поместилась проводка.

Распределительные коробки в данном случае так же должны быть произведены из устойчивых к огню материалов. Лучший вариант – металлические короба и трубы. С внутренней стороны на них уложен слой изолятора, который не даст проводам прикасаться к стенкам ящика.

Действовать нужно следующим образом:

• с бумажного чертежа перенесите рисунок на поверхности, тщательно наметьте линии монтажа кабеля;
• установите распределительные коробки;
• трубы нарежьте до нужной длины, зафиксируйте их к потолочному основанию;
• соедините друг с другом отдельные части труб сваркой;
• при помощи протяжки проложите провода по трубам;
• выведите их в распределительную коробку, концы оставьте примерно по 20 см;
• соедините все жилы, обмотайте стыки изолентой и заземлите;
• теперь можно проверить работоспособность.

Металлическая поверхность

Металл – это электрический проводник, поэтому для проводки к такому перекрытию, необходимо провода укладывать внутрь специальных пластиковых труб. При этом короба также должны быть выполнены из пластмассы. Если невозможно применять пластиковые изделия, то допускается прокладывать кабель в трубах или коробах из стали.

Монтаж проводки осуществляет аналогичным образом с прокладкой кабеля по деревянному потолку.

Железобетонное плиточное перекрытие

Плиты из железобетона, составляющие основу базовой поверхности потолка, выпускают уже с готовой прокладкой для коробок и труб. В старых домах кабель монтируют по панелям сквозь каналы плиты, которые проходят по ее поверхности и образуют пустоты в плитах, а затем отверстия штукатурят толстым слоем шпаклевки. Но в этом случае от штробления каналы часто бывают засорены остатками бетона. Если у вас аналогичная ситуация, провода нужно монтировать прямо к поверхности плиты перекрытия. Для изоляции лучше всего прятать кабель в гофрированной защитной трубе из негорючего материала.

Открытая прокладка проводов по железобетонному потолку делается по одному следующих вариантов:

• кабели крепят на потолок при помощи скоб;
• провода помещают в защитную гофрированную трубу, которую фиксируют к перекрытию шурупами в пластиковые дюбеля;
• кабель заводят в металлические или стальные трубы, и крепят их на потолок с помощью хомутов или скоб;
• для защиты проводки применяют электротехнические трубы, которые монтируют к потолочной поверхности на клипсы.

Во время скрытого монтажа осуществляется прокладка провода по пустотам вдоль плит. Поперечная установка кабеля запрещена, поскольку может нарушить целостность перекрытия.

Алгоритм действий будет следующим:

• от стены отступают на 50-70 мм, ставят первую отметку;
• делают углубление 2 см вдоль стены и 10 см вдоль плиты;
• такие же действия осуществляют в месте расположения люстры или светильника;
• протяжку с кабелем заводят в канал, выводят провода с другого конца трубы;
• после того, как кабель будет выведен наружу, отмеряют 40 см, лишнюю часть отрезают;
• жилы кабелей соединяют в распределительной коробке, места соединения припаивают, изолируют;
• проверяют качество и целостность разводки проводов.

Подготовительные работы

Демонтаж штукатурки

Необходимо выполнять все подготовительные мероприятия, которые в дальнейшем упростят выполнение основных работ и сократят затраченное время. Для этого потребуется:

• Удалить с поверхности стен отделочные материалы, например, обои, декоративную штукатурку и т.д.
• Обесточить старую проводку. Для этого потребуется откинуть токопроводящие жилы от автомата питания в подъезде и подсоединить к нему временную переноску, предназначенную для электроинструментов.
• Если электрический счетчик установлен в квартире и для проведения работ требуется снять защищающую пломбу, дополнительно потребуется посетить энергоснабжающую компанию и написать соответствующее заявление.
• Демонтировать все старые розетки, выключатели, электрические щитки и распределительные коробки.

Правила выбора материала и сечения проводов

Таблица выбора сечения кабеля в зависимости от нагрузки

Перед монтажными работами важно ознакомиться с разновидностью проводов и их сечением. В строительных магазинах ассортимент невероятно велик

Существует два основных вида – ПВС и ВВН. Аббревиатура последнего означает винил-винил голый: каждая токопроводящая жила находится в виниловой изоляции, и все объединяет еще один изоляционный слой. Как правило, в строительных магазинах можно встретить кабели такого типа только одножильные, это означает, что жила литая.

ПВС: провод соединительный с виниловой изоляцией. Наиболее распространенный провод, изготовленный из меди. Его используют не только для проводки, но и для изготовления электрических приборов. Жила состоит из большого количества маленьких проволочек. Такая конструктивная особенность благоприятно сказывается на электропроводимости и сроке службы.

Чтобы выбрать провод с правильным сечением, необходимо ознакомиться с таблицами из пособия ПУЭ (Правила Установки электроприборов).

Изготовление схемы

Это важный и неотъемлемый этап, который позволит узнать, какие провода куда направлены и чем запитаны. Как правило, достаточно составить банальную электрическую схему, которая нарисована не в соответствии со стандартами чертежей, главное в ней разбираться.

Делается это следующим образом: схематически на листе чистой бумаги изображаются монтажные коробки, в которых будут сосредоточены скрутки. Также указывается сборный щиток автоматов, выключатели и лампочки. Скрутки в таких коробках изображаются прямоугольниками, а точки – это провода, которые в ней скручены.

Выбор материала и сечения проводов

Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов. Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.

ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.

Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.

Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.

Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.

Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.

Варианты разводки

Если электрическая проводка прокладывается внутри легковоспламеняющихся конструкций, то тогда необходимо учитывать локализационную способность изолирующей ее трубы, то есть возможность противостоять замыканию. Поэтому в деревянных потолках используются металлические изолирующие трубы.

Причем после помещения кабеля в короб (трубу) должно остаться не менее 60 % свободного пространства по сравнению с общим размером сечения. Те места, где кабели входят в защитную изоляцию, должны быть уплотнены при помощи негорючего материала.

Эти требования необходимо соблюдать для предотвращения возможного воспламенения используемой конструкции из-за нагрева провода. Качественная изоляция также может предотвратить распространение угарного газа и дыма. Расплавившиеся под воздействием перегрева провода можно заменить, и пожар в таком случае не возникнет.

Преимущественно для изготовления подвесных конструкций используются негорючие или не поддерживающие горение материалы:

• Оцинкованная сталь;
• Полиэстер, пропитанный полиуретаном;
• Алюминий;
• Гипсокартон;
• Панели или пленка из поливинилхлорида;
• Гипс на подложке из ткани.

Электрическая проводка может быть выполнена при помощи металлических труб без изоляции в следующих случаях:

1. Если конструкция выполнена с помощью гарпунного крепления, и над натяжной конструкцией проложен ВВГ-нг кабель, не соприкасающийся с тканью натяжной конструкции. В таком случае дополнительная изоляция не требуется, а при необходимости замены проводов часть конструкции может быть демонтирована.
2. Если используется безгарпунная система крепления, то для дополнительной изоляции кабеля применятся гофрированная защита (труба из негорючего пластика), которая также облегчает возможность замены.
3. Если используется алюминиевая или оцинкованная подвесная система. В этом случае также используется пластиковая изоляционная труба, которая также защищает провода от повреждения острыми краями профиля. Чаще всего такая гофрированная труба изготавливается из поливинилхлорида.

Для крепления проводов, которые будут находиться под подвесной или натяжной конструкцией, используется два основных способа:

• Дюбель-хомут, представляющий собой пластиковую стяжку с колечком, в которое вставляется шуруп. Это самый простой и надежный способ крепления.
• Клипсы, которые крепятся к перекрытию при помощи шурупов. Они используются для крепления гофрированной трубы к потолку.

Если же повода необходимо закрепить на железобетонном потолке, то в этом случае также может использоваться несколько методов:

• Если потолок будет оштукатурен, то по его поверхности можно проложить ВВГ-нг кабель, рассчитанный на пиковый ток в 8А/мм2. Стоит также использовать армирующую сетку, иначе из-за периодического нагрева кабеля штукатурка может дать трещины. Закреплять кабель рекомендуется достаточно часто, чтобы избежать провисания.
• Если потолок не будет покрыт толстым слоем штукатурки, и представляет собой плиту – пустотку, то для того чтобы скрыть провод его следует поместить в пустоты, находящиеся в панели на расстоянии 100-140 мм друг от друга и расположенные по всей ее длине. В этом случае категорически нельзя использовать штробление.

Еще одним способом для размещения являются кабель – каналы, представляющие собой декоративные короба, которые при грамотном расположении могут выполнять функции элементов дизайна.

https://youtube.com/watch?v=n0KbsoM_FEkrel%3D0%26controls%3D0%26showinfo%3D0

• www.russtartup.ru
• electrik.info
• wikipotolok.com
• ceilingspro.ru

Преимущества и недостатки монтажа проводки под натяжным потолком

Если быть точным, то идея укладки электропроводки в запотолочном пространстве выглядит не совсем удачной

Особенно, если принять во внимание, что все натяжные потолки изготовлены из огнеопасного винилового пластика, а между каналом с электропроводами и тонкой тканью или виниловой пленкой имеется воздушный промежуток шириной в 3-7 см. Можно возразить, ведь укладывают проводку под штукатурку, и проблем, как правило, не бывает

Важно! Если возникла проблема с проводкой под слоем гипсовой штукатурки, то можно услышать по характерному звуку или даже определить наощупь место, где из-за плохого контакта греется стена. Если коробка греется, значит где-то плохой контакт

Если коробка греется, значит где-то плохой контакт

Услышать, как трещит проводка под натяжным потолком, можно лишь случайно или уже на этапе возникновения очага возгорания. Тем более что по совету «специалистов» практически всегда кабели загоняют в гофрированную трубу-канал, от которого проку почти никакого, только усложняет процесс ремонта и обслуживания электросети.

Главным недостатком данного варианта является то, что другим способом подвести электроэнергию к светильникам или электрическим устройствам, смонтированным за натяжным потолком, невозможно. Поэтому остается лишь одно — постараться сделать проводку максимально надежной, чтобы исключить необходимость снимать натяжной потолок при ремонте или проверке оборудования.

Важные преимущества укладки провода за натяжным декором

Главным плюсом укладки кабеля за потолком являются хорошие показатели безаварийности. Нужно лишь выполнить основные требования:

• Обеспечить защиту провода, подключенного к сети 220В;
• Грамотно выполнить разводку электропроводки;
• Обеспечить надежное соединение контактов и подключение к распредкоробкам и светильникам.

Если все это сделать правильно, то о наличии электропроводки под натяжным потолком, возможных повреждениях, неисправностях и восстановлении контактов можно забыть лет на двадцать, до следующего капитального ремонта дома или квартиры.

В запотолочном пространстве за натяжным полотном нет факторов, которые могли бы стать причиной повреждения проводки. После установки виниловой пленки или ткани между черновым и декоративным мягким потолком образуется изолированное пространство, в которое не проникает свет, тепло, воздух, и главное — оно полностью закрыто от людей.

По нормативам жгуты проводов укладывают в трубах, а коробку можно вынести из под натяжного потолка на стену

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Подготовительные работы

На первоначальном этапе понадобится подготовить помещение к прокладке электропроводки:

1. Осуществить очистку стен и потолочной поверхности от старого облицовочного материала, за исключением штукатурного слоя.
2. Принять меры для обеспечения безопасности от поражения электрическим током. Для этого следует отключить питающие кабели непосредственно от автомата в электрощите. При возникновении необходимости в срыве пломбы со счетчика электроэнергии рекомендуется заранее обратиться в снабжающую компанию для оформления заявления.
3. Выполнить временную проводку от автомата в электрощите для формирования освещения и использования электрических инструментов.
4. Произвести демонтаж элементов старой проводки.

Демонтаж старой электропроводки

Монтаж открытой проводки по потолку

Открытая проводка

Проводка по потолку, в частности, открытая, подразумевает выполнение следующей последовательности работ:

• намечается разметка будущих мест прокладки кабелей;
• устанавливаются распределительные ящики;
• по заранее намеченным размерам нарезаются трубы;
• осуществляется монтаж элементов труб, их закрепление на поверхности потолка;
• провод затягивается в рукава с обязательным оставлением запаса на их окончаниях;
• жилы, выведенные в коробки, соединяются и покрываются изоляцией;
• устраивается заземление.

Проводка на потолке, помещенная в гофру, должна прокладываться строго под прямым углом.

Как разметить стены и потолок

Потолок из МДФ-панелей

Вот мы и подошли к самому интересному месту – как сделать разметку под проводку своими руками. Предоставляем к вашему вниманию технологию разметочных работ на потолке и стенах.

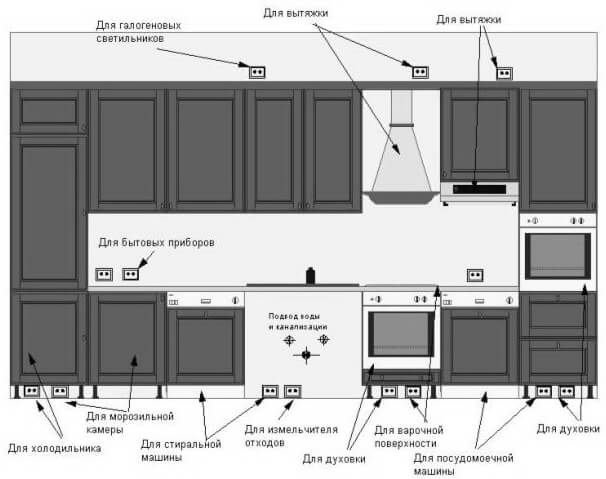

Сначала нужно без особой точности нарисовать на стенах, где и что будет устанавливаться. Это даст общее представление и покажет, куда нужно вести кабель. Разметьте места установки всех розеток, распределительных коробок, выключателей и стационарной техники (холодильника, плиты, электрокотла и т.д.). Пример можете увидеть на фото:

Начинать работу нужно с распределительного щитка, от которого трасса электропроводки будет разводиться по всем комнатам. Первым делом отметьте, где осуществится ввод кабеля в квартиру (либо частный дом), а также, как кабель от электрощита будет проходить к комнатам. Обычно трасса проходит сверху, 20 см от потолка, но в некоторых случаях возможна и нижняя прокладка линии (20 см от пола). Основные нормированные расстояния, которыми вы должны руководствоваться, предоставлены на схеме:

Также советуем ознакомиться с наиболее подходящими местами для установки розеток на кухне:

Чтобы провести ровную горизонтальную линию вдоль стен, рекомендуется использовать строительный уровень и разметочный шнур. Действовать лучше с напарником, самому будет неудобно. Один человек фиксирует шнур в начальной точке, а второй протягивает его до конца. Потом шнур нужно в натяжке отвести от стены на 30-40 см и отпустить. В результате должен остаться четкий след, представляющий собой разметку электропроводки. Чтобы получилась ровная линия вместо уровня можно просто брать расстояние от потолка в начальной и конечной точке.

Чтобы опустить трассу вниз (к розеткам и выключателям), нужно сделать вертикальную линию. Для этого лучше всего использовать отвес. Фиксируете свободный конец веревки вверху, а отвес опускаете вниз к месту установки электрической точки. По нему можно разметить стены под проводку в вертикальной плоскости. Единственный нюанс – проследите, чтобы отвесу ничего не препятствовало (к примеру, шероховатость поверхности).

В этом случае разметить стены лазерным уровнем будет гораздо проще, т.к. в него уже вмонтирован пузырьковый уровень, который покажет, насколько ровно проходит линия.

Следует отметить, что разметку под крепежные изделия следует делать относительно центра установки, а если вам нужно разметить область под крепление скоб, линии должно быть две.

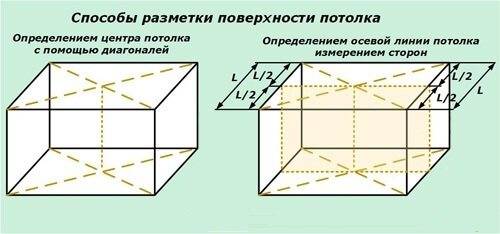

Когда разметка стен под электропроводку будет выполнена, необходимо перейти к потолку. Хорошо, если вы собрались установить люстру, причем одну. В этом случае проводите диагонали, и место их пересечения будет центром комнаты. Для удобства можно провести диагонали на полу, а потом с помощью отвеса вычислить, где будет находиться центр потолка (поднимаете отвес к потолку и регулируете размещение, чтобы грузик находился прямо над пересечением диагоналей). Разметку диагоналей проще всего выполнить окрашенным шнуром.

Если же вы хотите установить несколько потолочных светильников, то придется сначала сделать осевую линию. Для этого комната делится напополам, а потом уже проводятся диагонали в образованных прямоугольниках. Пример показан на схеме справа.

О том, как разместить светильники на потолке, мы рассказывали в соответствующей статье, в которой предоставили самые популярные схемы расположения устройств.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается порядок действий:

Работа мастера

Вот и вся технология разметки электропроводки в квартире и доме. Как вы видите, ничего сложного нет, главное учитывать предоставленные рекомендации и действовать с напарником.
