Как произвести дровокол своими руками - Виды, особенности эксплуатации и идеи создания

Конструкция самодельного реечного колуна

В конструкции самым сложным является узел зубчатой передачи. Дровокол реечный своими руками состоит из следующих элементов:

привод (бензиновый либо электрический двигатель);
шкив ременной передачи на его выходном валу;
ответный шкив большего диаметра на вторичном валу, вращающемся в подшипниках;
зубчатая шестерня на втором конце вторичного вала;
подпружиненная снизу зубчатая рейка с толкателем;
рама с боковыми желобами для размещения колоды, которую необходимо расколоть;
рабочий нож на ее свободном конце;
рукоятка управления.

Конструкция реечного дровокола

После запуска двигателя вращение передается клиновым ремнем на шестерню. После установки полена на желоб оператор нажимает рукоятку, приводя в зацепление зубья шестерни, рейки, придавая последней поступательное движение. Толкатель упирается в колоду, подает ее с усилием на режущие кромки ножа.

Реечный дровокол своими руками на видео обладает запасом мощности, чтобы справляться с березовыми, дубовыми поленьями, имеющими сучки, перекрученные волокна. Настройки при сборке бензинового колуна заключаются в регулировке хода рейки. Безопасность оператора обеспечивается плавным наращиванием мощности усилия, ременной передачей вращения. При значительном усилии ремень начнет пробуксовывать, предохраняя двигатель от поломки.

рейка обходится в 5 000 рублей
шестерня (ст.35, 0,35 м, 10 зубьев) стоит 1 800 рублей
опорные подшипники в корпусах добавляют еще 300 рублей

Реечный дровокол можно сделать своими руками

Кроме этого понадобится материал для толкателя, рамы, оснастка для колки поленьев. В отсутствие рейки промышленного производства умельцы часто приваривают выпрямленные венцы на заготовку из металла необходимой формы. Для возвращения элемента в исходное положение после окончания на рейке резьбы обычно используются пружины. Варианты верхнего прижимного узла, с помощью которого зубья приводятся в зацепление, подбираются индивидуально.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Особенности изделия

В хозяйстве дровокол всегда пригодится, его можно как купить в готовом виде, так и смастерить своими руками, используя подручные материалы. Готовые варианты усовершенствованы, здесь имеется ряд дополнительных функций, позволяющих за короткое время наколоть максимум дров.

Установок, работающих в автоматизированном формате, много. Это хорошо, ведь можно не тратить время на работу, а запустить машину, которая всё сделает сама. Специалисты выделяют несколько признаков, за которыми можно распределить механизмы на категории:

По способу укладки бревен машины могут быть вертикальными и горизонтальными. Отвесные конструкции считаются более мощными и выносливыми, поскольку могут за короткий период обработать даже толстую колоду. Если же полена кривые или имеют на себе много неровностей, то лучше отдать предпочтение горизонтальному механизму.
Максимальное количество укладываемых дров. В зависимости от этого критерия оборудование можно поделить на технику для домашнего применения и для промышленных масштабов.
Типы привода. Для домашнего использования подойдёт станок с маленький мощностью электрического типа.

В данном видео рассмотрим гидравлический дровокол:

Электромеханический реечный дровокол.

Данный дровокол можно назвать одним из самых производительных. Его подвижный нож закреплен на зубчатой рейке, которую в движение приводит шестерня. В изготовлении он довольно сложен, так как требует таких деталей как зубчатая рейка, шестерня, маховик, но скорость его работы перекрывает все минусы изготовления. Рекомендую посмотреть видео о работе реечного дровокола и обзор его конструкции.

Смотрите видео: обзор конструкции реечного дровокола.

Это интересно: Сеялка МС-8 производства «Миллеровосельмаш»: технические характеристики, фото и видео, устройство

Безопасность при эксплуатации

При работе с автоматическим дровоколом нужно соблюдать технику безопасности, состоящую из нескольких правил:

Включать двигатель можно только после закрепления бруска на станке.
Не протягивать руки к ножам, которые уже работают по дереву.
Не поправлять бревно, когда включен агрегат. Сначала нужно выключить электродвигатель, подождать остановки лезвий.
Не пользоваться дровоколом в состоянии алкогольного опьянения.
Не подключать электропривод к неисправным розеткам.

Также не стоит ремонтировать механизмы с включенным мотором, потому что это может привести к повреждению трубок, разливу жидкостей. При этом для ремонта лучше всего использовать такие же детали, чтобы не изменились характеристики агрегата.

Планируете ли теперь использовать самодельный дровокол при заготовке дров?

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

Простота конструкции.
Низкая стоимость узлов.
Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
Высокая производительность (до 12 м3 дров длиной около 60 см).
Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

допустимая мощность электродвигателя – 2-4 кВт;
наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
вал винта должен находиться на подшипниковых опорах;
на конусе должна быть упорная резьба;
высота агрегата должна быть около 800 мм;
ремни желательно использовать клиновидные, а шкивы – двухручейные;
заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Конструкция

Конусный или реечный дровокол – так называемая морковка – выгодно отличается от альтернативных вариантов исполнения спецтехники высокой производительностью, скоростью подготовки большого количества дров, простым принципом функционирования и несложной конструкцией. Из названия понятно, что основной режущий элемент визуально напоминает морковь: подобно буру, она ввинчивается в структуру полена, мгновенно разделяя его на части.

Требования к конусной насадке:

материал – сталь 40/45;
заготовка – диаметром 80 мм;
длина конуса – 250 мм.

Диаметр заготавливаемого отверстия подбирается, согласно размеру валов выбранного редуктора для механического дровокола. Изготовление конусной насадки несложное: конус надо выточить, после чего нарезается резьба правого направления с шагом 5 мм, профиль – «елочка».

Конусную насадку для «морковки» можно приобрести отдельно, заказать, даже изготовить самостоятельно на токарном станке. А вот купить редуктор для механического дровокола не так просто, здесь нужно четкое понимание программы грамотного выбора.

Гидравлический колун «Горыныч»

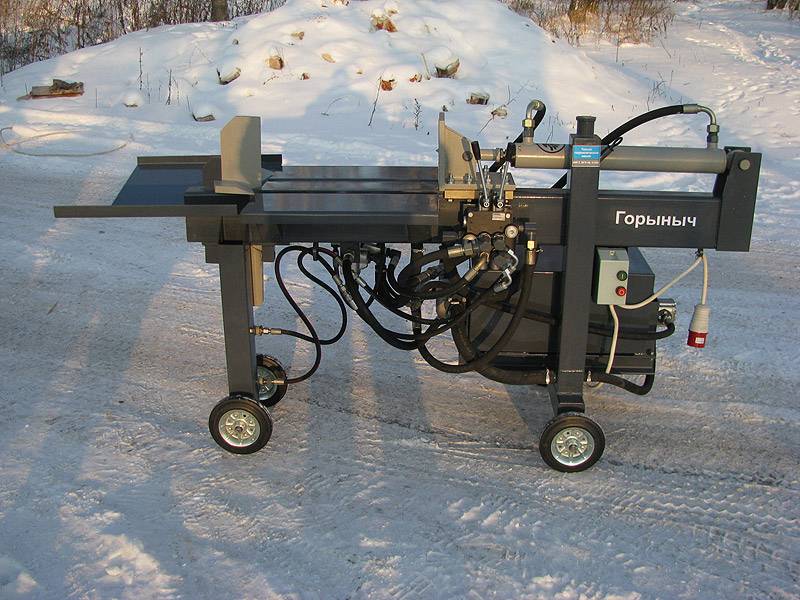

Гидравлический дровокол Горыныч

Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды. За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года. Технология запатентована.

Дровокол «Горыныч» 6Т и его технические характеристики.

Основные достижения:

Один цикл занимает 2,5 секунды.
Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
Нож из закаленного железа. Затупить его крайне сложно.
Все детали ремонтопригодны.
Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Видео работы Горыныча:

Показатели такого дровокола:

За 3 мин расколото 25 чурок.
За 1 час – 500 чурок.
Если принять заготовку средним диаметром 20 см и длиной 40, то получается 6,28 м3/час

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

G·L₁ = F·L₂

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Человек приподнимает груз от уровня пояса на 0,5…0,6 м. В дальнейшем производится отпускание клина. Он падет и разбивает чурбак. Если полного разрушения не произошло, то приходится поднимать колун и чурбан. При последующих ударах действует вес всей системы, удар получается сильнее. Даже сучковатые обрезки разбиваются при многократном ударении.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

простоту конструкции;
возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
высокую производительность оборудования;
низкую стоимость установки;
эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Лом-колун

В плане сборки своими руками лом-колун является самым простым вариантом дровокола.

Работает он на основе энергии, получаемой от удара по колуну с помощью тяжёлого предмета. Представьте себе топор, поставленный на полено. И по обуху топора выполняется сильный удар с помощью кувалды. У ручного дровокола лома-колуна принцип тот же. Но, в отличие от топора с кувалдой, колуном удобнее работать, и производительность такого инструмента для заготовки дров выше.

Среди преимуществ конструкции дровокола такого типа можно выделить:

высокий уровень безопасности;
простота в изготовлении своими руками;
компактность;
быстрый переход от одного полена к другому;
пользователь при работе держит спину прямо, что помогает при больших объёмах колки;
нет необходимости нагибаться перед каждым поленом.

Но есть и недостатки. В основном сюда относят необходимость применения физической силы, а также громкий звук при работе. Так что стоит заранее обзавестись защитными наушниками.

Конструктивно лом-колун как самодельный дровокол состоит из 2 компонентов;

колун и направляющая труба;
ударная часть.

Последняя бывает наружной или внутренней. В первом случае ударная часть обхватывает направляющую трубу. А во втором входит внутрь этой трубы.

Чтобы лом-колун получился действительно работоспособным и эффективным, важно выполнить ключевое правило. Суть в том, чтобы ударную часть сделать максимально тяжёлой, а лезвие максимально лёгким

Только не забывайте, что ударную часть придётся поднимать вручную. КПД дровокола будет расти по мере увеличения разницы в массе между двумя компонентами.

Можно дать несколько рекомендаций относительно сборки такого дровокола:

Старайтесь выдерживать достаточный ход ударной части, чтобы создавать большое усилие при колке дров. Оптимальная длина хода — это 50-60 см.
Чтобы облегчить колун, для изготовления направляющей возьмите трубу с тонкими стенками. А лезвие старайтесь использовать тонкое, но прочное.
Решить проблему вибраций при работе с ломом-колуном можно за счёт изготовления не металлических, а деревянных ручек. Если же ручки будут из металла, тогда приваривать их следует к наиболее массивной ударной части. Это также поможет минимизировать вибрации.
Установите трубу из полипропилена между рабочими элементами. Это сделает ход более плавным, а также снизить шумность от удара друг от друга металлических частей.

Уже в процессе колки дров старайтесь использовать старую шину. Внутрь неё устанавливается полено и далее наносится удар. Так части древесины не будут разлетаться по сторонам. Плюс это более безопасно и удобно при заготовке большого количества дров.

Принцип работы дровоколов.

Для раскола древесины все они в своей работе используют разные принципы действия. Так, механический дровокол (дровокол-шуруп) использует конусный «шуруп» в качестве своего рабочего инструмента.

Этот «шуруп» как бы «всверливается» со стороны коры в заготовку (так называемую чурку), и таким образом раскалывает ее на части.

Работа же гидравлического дровокола основывается на гидравлическом цилиндре, подробнее читаем в статье дровокол гидравлический своими руками. В бытовых моделях усилие гидравлического цилиндра составляет примерно 3 — 4 тонны. Усилие цилиндра в профессиональных станках, к примеру, начинается с отметки в 5 — 6 тонн, нередко можно встретить и модели с усилием цилиндра от 7 и более тонн. Многие такие дровоколы способны расколоть древесину диаметром до 50 сантиметров.

Дровоколы можно разделить по различным критериям. Так, по расположению бревна, они бывают вертикальные (бренно вставляется вертикально и на него сверху при помощи гидроцилиндра толкается нож), и горизонтальные (бревно укладывают в специальный горизонтальные желоб, оно толкается в направлении ножа, или же бревно лежит неподвижно и нож сам движется на него).

А по типу привода, например, различают:

дровоколы с приводом от трактора,
с приводом от электродвигателя,
с приводом от собственного дизеля.

Дровокол своими руками с винтовым конусом и гидравлический самодельный – Обзор +схема и Видео
