Как поставить электромеханический замок на калитку? Принципы его выбора, установка и схема подключения

Вертушка и щеколда

Как сделать электромеханический замок на калитку своими руками Для изготовления вертушки достаточно иметь брусок из дерева небольшого размера. Его прибивают к опоре калитки (которую фиксируют шпингалеты) гвоздем либо болтом (сквозным). Вертушка обладает поворотным механизмом.

Щеколду полюбили за универсальность и надежность. Она крепится к раме, самой двери либо полотну. Иногда ее монтируют в месте открывания калитки со стороны двора (не бросается в глаза, максимально скрыта).

Делаем щеколду

Сооружается затворка так:

1. Необходимо закрепить в земле трубу (0,5 м длина).
2. Совершить разметку будущего нахождения крепежа, механизма.
3. На полотне калитки, над трубой, фиксируем трос либо прут со сквозным отверстием (для бечевки).
4. Трос протягиваем в подходящее удобное место. Когда происходит его натяжение (нажатие на него), поднимается защелка, и калитка открывается. В защелкивающей затворке главное – вовремя обрабатывать ее от влияния внешней среды (мороз, дождь, солнце).

Вертушка

Делаем скобу с крючком

Не доставит хлопот установка привычной нам скобы с крючком. Сооружается она так:

1. Нужны метизы, которые покупаем либо сами делаем из проволоки (до 5 мм).
2. Самостоятельно обрабатываем проволоку огнем, держа ее плоскогубцами. Добиваемся полного накала (красный горящий цвет) в месте будущего сгиба.
3. Берем еще одни плоскогубцы, формируем крючок путем загибания раскаленного прутика.
4. Снова закаляем огнем.
5. Быстро окунаем в холодную воду.
6. Повторно обрабатываем пламенем жало крючка.
7. Отгибаем рабочую часть до нужного угла.
8. Окончательная обработка детали огнем с последующим помещением в прохладную воду.
9. Таким образом можно сделать любую деталь для будущей защелки (скобу, крючок…).
10. Останется только прикрепить их к полотну калитки (обычно – гвоздями).

Простая принципиальная схема

Металлические изделия обрабатываем специальным составом от коррозии (если они не оцинкованы).

Особенности электрозамков

Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер.

Четыре из них отвечают за связь с домофоном, а два управляют замком. На деревянном полотне шлюз выполняется перьевым сверлом, на металлическом — путем высверливания дырок малого диаметра по периметру.

В случае его нестабильного функционирования и периодическом заклинивании стоит демонтировать оборудование и выполнить установку заново, строго соблюдая все требования производителя. Для того чтобы открыть дверь требуется нажать на кнопку абонентского блока.

С помощью дрели подготавливаем каналы для саморезов. Если вы решили использовать домофон и электромеханический замок в собственном доме, то можете использовать систему, в которую входит 2 и более панелей, позволяющих управлять одновременно с различных комнат

Разные производители используют разные цвета для обозначения соединительных кабелей, поэтому важно найти в инструкции назначение каждого провода конкретной модели замка. Так как ригель сопряжён с червячной передачей, он жёстко фиксируется, и открыть снаружи такой замок, по сути, невозможно

Для надежности контактного соединения жилы можно опрессовать наконечниками. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

На калитке Комплектация Зачастую замок с электроприводом продается одновременно с видеодомофоном. Так выглядит кабель, проложенный по дверному полотну Монтаж всех компонентов схемы подключения замка.

Выполнив установочные работы не пожалейте времени на тестирование замка. Электромеханические замки для видеодомофонов бывают двух типов: накладные и врезные. Для этого используется обычная дверь с накладками или специальное оборудование. В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания.

При таком подключении получается, что по нажатию кнопки, осуществляется управление запирающим устройством. Желательно использовать именно кабель, а не провод, дополнительное защитное покрытие предохранит от внешних повреждений. Часто в комплекте с кронштейном идет специальный уголок. Сравнение БУЗ и Бустера (CISA). Устройств для питания замка от домофона.

Что потребуется для установки центрального замка на 2 двери?

1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
4. Хомуты пластиковые — штук 10, можно больше, «про запас».
5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

4)

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

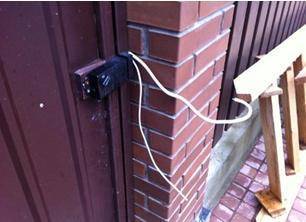

Установка электрозамка своими руками

Если вы решили выполнить установку замкового устройства накладного типа на калитку своими руками, то прежде, чем приступать к работам, необходимо осмотреть конструкция ворот и оценить её качество. На калитке не должно быть перекосов. Кроме этого, она должна хорошо открываться и закрываться. Открытие калитки должно быть плавным и без скрипов.

При выполнении таких условий можно самостоятельно выполнить установку замка без каких-либо затруднений. Ведь любой владелец умеет пользоваться электрической дрелью и вряд ли у кого возникнут сложности с использованием отвертки.

К работе по монтажу нужно переходить после предварительного ознакомления с инструкцией по установке. Если в дальнейшем планируется в один комплекс соединить замок и домофон, то необходимо подумать о способе коммутации и подключения к сети.

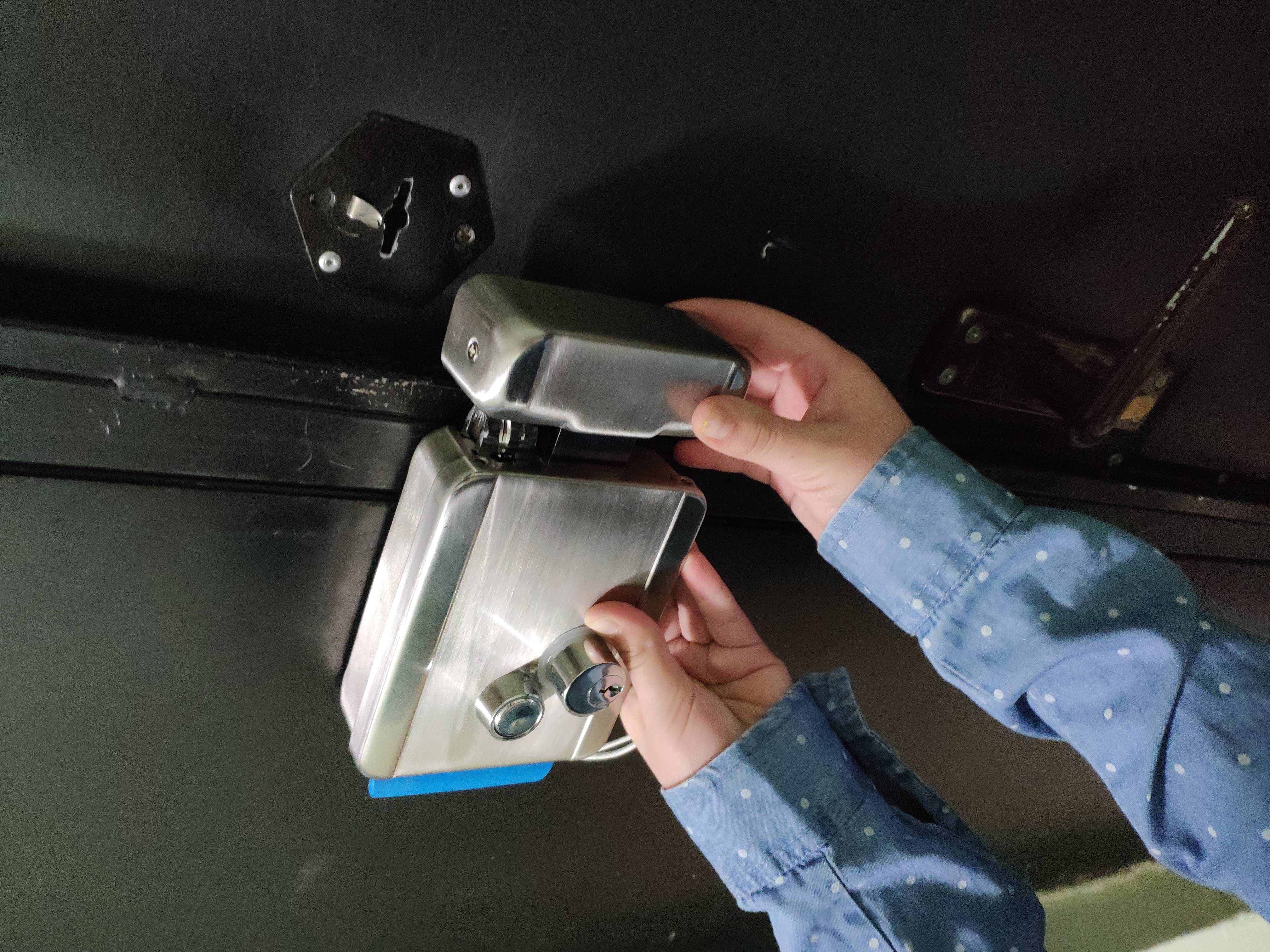

Первый этап в процессе установки электромеханического замкового механизма — определение мест монтажа на полотне калитки и на каркасе ворот. Необходимо взять запорное устройство и приложить его к месту установки, а затем при помощи фломастера обозначить точки. В них потом будет просверлено отверстие.

Следует знать, что расстояние между ответной частью, которая закреплена на каркасе ворота, и запорным устройством, смонтированным на калитке, не должно быть больше 5 миллиметров. Когда все отверстия выполнены, замок устанавливают на выбранное место, после чего выполняется его закрепление при помощи саморезов.

Таким же образом происходит крепление ответной части замка на каркасные части ворот. Выполнив это, можно переходить к следующему шагу, который заключается в проверке точности установки замка. Замковый механизм должен без проблем входить в ответную часть.

Следующий важный этап — это закрепление клавиатуры на замке или считывателя кода с карты. После этого необходимо протянуть кабель от электрического щита и подсоединить к клеммам замка.

Отметим, что схема подключения должна отличаться простотой и надежностью. Когда подключение выполнено, можно подать напряжение на замок

Этот этап очень ответственный, поэтому крайне осторожно нужно подходить к выполнению этой работы

Во время тестового подключения необходимо выполнить проверку работоспособности замка на открывание и закрывание. Если он работает нормально, то на замок устанавливается крышка. После этого работы можно считать завершенными.

Виды замков для калитки из профлиста

Для предотвращения попадания незваных гостей на приусадебный участок необходимо сделать правильный выбор модели запирающего механизма. Также необходимо понимать, как выполняется установка замка на калитку из профнастила. Большое разнообразие вариантов заставляет владельцев частных домов изучать особенности каждого представителя этой группы.

Разновидности запирающих устройств

С этим поможет разобраться классификация запирающих устройств, которая разделяет такие изделия по типам монтажа и запорного механизма.

Тип размещения

Каждый из представителей имеет свои сильные и слабые стороны. По способу фиксации замки на калитку подразделяются на следующие виды:

• накладной;
• врезной;
• навесной.

Вариант установки накладного механизма

Накладные модели выигрывают по скорости монтажа. Фиксация запорного изделия осуществляется при помощи винтов с гайками. Полотно профнастила при установке таких замков практически не подвергается повреждениям. Это сводит риск появления коррозии к минимуму.

Врезное запирающее устройство

Устанавливая врезные механизмы, следует знать, что их фиксация осуществляется путем врезки в само полотно. Такие модели выбираются чаще всего для пустотелых типов заборов. Фиксация замка с торцевой части калитки делает защитное устройство более надежным.

Навесные модели, несмотря на свою громоздкость, довольно часто монтируются на калитки. Большинство таких механизмов выполняется из антикоррозийных материалов. Эта особенность снимает с хозяина задачу по обработке поверхностей защитными составами.

Размещение навесного механизма

В зависимости от конструктивных особенностей такие изделия классифицируются следующим образом:

• классические – в их основе лежит механический секрет: процедуры открывания и закрывания осуществляются посредством ключа;
• кодовые – для открытия калитки требуется ввести заранее установленную комбинацию чисел (код).

Для обеспечения защиты от пагубного воздействия влаги вне зависимости от модели нелишним будет возвести над устройством небольшой козырек.

Идея установки навеса над входной группой

Тип запорного механизма

В представленной подгруппе выделяют три основные группы замочных устройств:

1. Смартлоки.
2. Цилиндровые.
3. Сувальдные.

Разновидность Смартлока

К первой категории относятся защитные механизмы, срабатывающие при считывании отпечатка пальца (глазной сетчатки) или введении числовой комбинации, что отлично видно на фото. Имея умеренную надежность, купить такие изделия можно в среднем от 3500 до 12000 руб.

Цилиндровые замки среди практичных вариантов выделяются простотой ухода и умеренной ценой.

Схема устройства цилиндрового механизма

Степень защищенности находится в прямой зависимости от сложности личины. В случае поломки такие механизмы без демонтажа закрывающего устройства с легкостью меняются на новые экземпляры. Однако со всеми положительными сторонами такие изделия имеют повышенную чувствительность к пыли и прочим загрязнениям, что обязывает выполнять периодическую чистку и смазку.

Периодическое смазывание внутренних деталей позволяет продлить срок службы цилиндровых замков

К элементам с повышенной надежностью относят сувальдные механизмы. Этот показатель напрямую зависит от количества сувальд в изделии. Такой кодовый замок на калитку обладает единственным существенным недостатком – значительными габаритами.

Способы работы электрических замков

Современные электромеханические замки не только удобны в использовании: это очень надежные устройства, отлично выполняющие свои функции в любых условиях. Электрозамки надежно запирают тяжелые входные двери, металлические калитки и ворота.

Электричество для открытия замка подается при помощи кнопки на домофоне. В зависимости от поставленной задачи, кнопку можно расположить в любом удобном месте:

• На самой калитке, с внутренней стороны. Такой вариант удобен, когда электронный замок является дополнительным запирающим устройством, а основные ворота открываются дистанционно и/или с домофона из дома.
• Дома, если калитка или ворота будут открываться с домофона. Часто этот способ используется вместе с другими способами открытия замка.

Помимо этого, могут использоваться и другие дистанционные и контактные ключи:

• Магнитные ключи. Это могут быть «таблетки», аналогичные ключам к подъездным домофонам, а могут быть и другие устройства.
• Магнитные карты. Карты считаются более современными, надежными и безопасными, нежели обычные ключи. Дополнительный плюс состоит в удобстве: такой замок не создает никаких неудобств, поскольку карту можно легко убрать в бумажник или любой карман.
• Пульты дистанционного управления. В большинстве случаев это простые устройства с одной-двумя кнопками, работающие на батарейках. Такие пульты используются для управления электрозамками на автоматических воротах, но могут применяться и для открытия замка на калитке.

В каждом случае можно выбрать, использовать электромеханический замок отдельно, либо подключать его к системе домофона. В случае с домофоном, потребуются дополнительные устройства и более сложное подключение, что существенно увеличивает стоимость системы. Из плюсов — возможность дистанционного управления, функции домофона и видеодомофона (если вместе с замком ставится домофон, камера и другие устройства, либо они уже присутствуют).

Назначение и преимущества

Применение дистанционных запирающих устройств обладает целым рядом преимуществ:

1. Быстрота реагирования. Не нужно тратить время, чтобы выяснить, кто стучит, звонит в калитку.
2. Облегчение реагирования. Чтобы впустить гостя, хозяин жилища вынужден выйти на улицу (в зимнее время не всегда приятно выходить на мороз). Дистанционное управление входом решает эту проблему.
3. Соединение с домофоном. Уличный домофон максимально облегчит задачу. Некоторые посетители имеют к владельцу дома такое дело, которое требует лишь краткого разговора. Диалог может быть осуществлен по громкой связи домофона.
4. Обеспечение безопасности. Чтобы не выходить каждый раз на улицу, многие решаются не замыкать калитку. Но говорить о безопасности участка при этом не получается. Вход свободен. Накладной электронный замок позволяет ограничить доступ нежелательным лицам, как в виду реакции хозяина, так и в момент его отсутствия.

Замок калитки может управляться из любого места на участке

Уход и обслуживание

Ввиду того, что замок на калитке открыт всем атмосферным воздействиям его необходимо прикрыть от осадков козырьком. Или поместить во влагозащищенный корпус. Для защиты от атмосферных осадков изготавливаются полимерные и металлические защитные кожухи.

Все подвижные элементы можно смазать во время установки, но так, чтобы смазочный материал не попадал на электрические компоненты и поверхность ригелей. Однако не каждый механизм нуждается в смазке. Ее допустимость и необходимость следует уточнять у реализаторов.

Механизм замка под козырьком или защитным кожухом рекомендуется осматривать не реже двух раз в год. Модели, работающие на индивидуальных элементах питания, требуют периодической замены батареек или аккумуляторов соответсвующего типа. Об этом они сообщают характерными звуковыми сигналами. Замена смазки производится тогда, когда предыдущая исчерпала свой ресурс, и замок стал работать нестабильно.

Таким образом, электромеханические замки – удобный и современный способ управления отпиранием и запиранием двери с применением современных технологий. Они хорошо интегрируются в системы безопасности и не менее хорошо работают в качестве обособленных устройств. Особенно, если выбирать качественные изделия, зарекомендовавшие себя «на деле».

Уход за механизмом

Перед отправлением в длительную поездку рекомендуется проверять исправность механизма. При обнаружении сбоев своевременно их устранять.

Если используется накладной замок, то следует предусмотреть защитный козырек, чтобы на корпус попадало меньше осадков и влаги.

Фото: использование Wurth HHS-2000 для смазки замочной скважины

Зимой надо смазывать металлические детали специальным маслом.

ЭМЗ – удобный механизм защиты усадьбы в частном секторе, но при условии бесперебойного электричества. В сочетании с домофоном и системой видеонаблюдения он повышает безопасность дома и исключает проникновения во двор нежелательных гостей.

Установка своими руками

Проще всего устанавливается навесной замок Пошаговая инструкция по оборудованию калитки или ворот запорами сводится к выполнению трех основных этапов:

1. Проектирование, выполнение разметки.
2. Изготовление отверстий для язычка и крепежей.
3. Установка изделия, монтаж планок, ручек, защелок.

Для работы потребуется дрель, болгарка, рулетка, отвертки и гаечные ключи. Следует пользоваться перчатками и защитными очками.

Последовательность монтажа навесного замка:

1. Наметка проушин на опоры. Лучше брать угловые петли из титана, так как они очень прочные и не ржавеют. Нужно проверить, чтобы детали не мешали створкам свободно смыкаться и расходиться.
2. Точечная прихватка изделий сваркой. Выполнение корректировки их положения. Выполнение окончательного шва.
3. Очистка металла от окалины, обработка грунтовкой и качественной краской под цвет опор.
4. Прикрепление к внутренней части каркаса засова, чтобы закрываться изнутри. Он должен быть не менее мощным и крепким, чем наружное устройство.

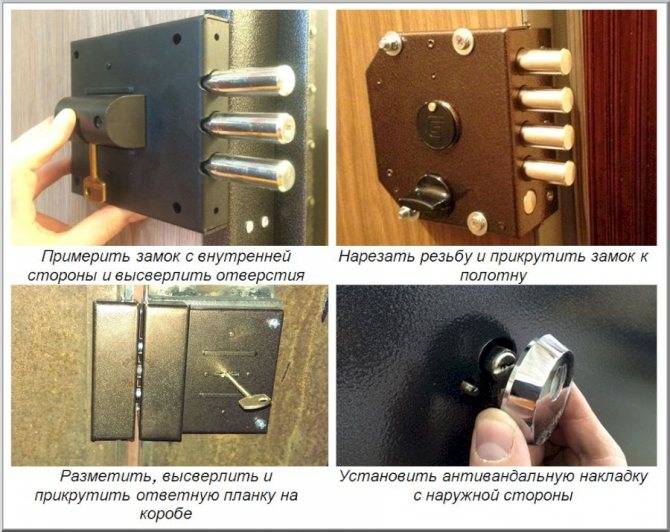

Монтаж врезного устройства:

1. Снятие внутреннего полотна створки. Изучение стойки. При необходимости она усиливается дополнительной полосой или сверху приваривается короб.
2. Перенос контура корпуса на стойки в соответствии с прилагающейся инструкцией.
3. Высверливание отверстий под болты, ключ в стойке и внешнем полотне. Изготовление проема под корпус. Лучше сначала сделать отверстия, а затем соединить их болгаркой.
4. Обработка краев отверстия, проемов средством против коррозии.
5. Врезка замка. Сначала он вставляется в проем, затем закрепляется болтами. Излишки срезаются.
6. Изготовление ответного проема на соседней стойке. Наметить его проще с помощью зубной пасты, нанесенной на язычок запора.
7. Сборка устройства, возвращение на свое место полотна, присоединение планок и ручек.

Монтаж накладного замка:

1. Примерка изделия к раме, нанесение точек для сверления.
2. Изготовление отверстий, обработка металла против коррозии.
3. Прикручивание корпуса к раме, присоединение фурнитуры.

Установка своими руками

Чтобы установить замок в калитку из профнастила, потребуются:

• дрель, сверла по металлу разного диаметра;
• шуруповерт;
• болгарка;
• крестовая отвертка;
• крепеж;
• карандаш для разметки.

Действия при монтаже врезного, накладного и навесного замков различаются.

Навесной

Помимо перечисленных инструментов потребуются 2 металлические угловые проушины, на которые вешают замок, винты с гайками.

Порядок действий:

1. На калитке и заборе выбирают оптимальное местоположение проушин. Они должны располагаться на одной линии, но на небольшом расстоянии друг от друга: так, чтобы не мешать закрытию калитки, и чтобы можно было повесить замок, продев его дужку одновременно в обе проушины.
2. Прикладывают детали к профнастилу, отмечают карандашом точки под отверстия крепежа.
3. Просверливают отверстия, используя дрель со сверлами, диаметр которых не превышает диаметр винтов.
4. Прикручивают проушины к калитке и забору.
5. Закручивают с внутренней стороны гайки на винтах.

Накладной

Установить накладной замок на калитку из профнастила несколько сложнее. Для монтажа используют два способа.

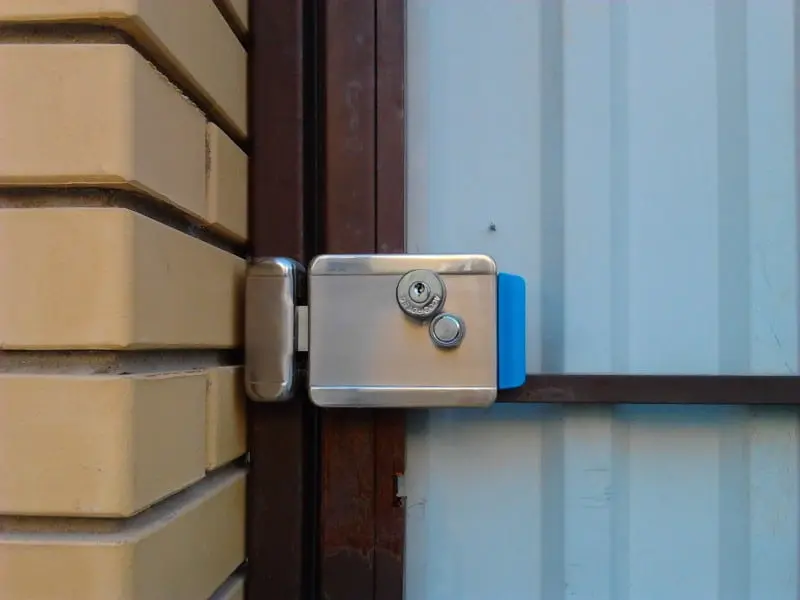

Накладной замок

Если на калитке есть поперечная перекладина, ширины которой хватит для закрепления замка, используют ее. Корпус устройства прикладывают к внутренней стороне калитки так, чтобы замок одной стороной в месте, где находится отверстие для крепежа, заходил на планку, а другой – той, где расположены личинка и ручка – находились выше или ниже перекладины.

При наличии возможности снять с каркаса калитки профнастил, делают это, чтобы закрепить замок на планке винтом и гайкой. Если профнастил закреплен на заклепки, используют шуруповерт и саморезы.

После в профнастиле прорезают отверстие под ключ и, если требуется, ручку.

Если перекладины у калитки нет либо она находится слишком низко или высоко, к каркасу в месте расположения замка приваривают металлическую пластину. Накладной замок устанавливают на нее. Для закрепления корпуса на пластине используют винты. Затем прорезают отверстие под ключ.

Врезной

Если для изготовления каркаса калитки были использованы профилированные трубы, установить замок можно двумя способами.

Врезной замок

Если каркас выполнен из узких труб, нужно сделать короб, в котором будет размещен замок. Для его изготовления используют листовой металл толщиной 3 мм. По размеру он должен быть таким, чтобы вложенный в него замок не соприкасался с его стенками.

Короб закрепляют на каркасе, используя сварочный аппарат. С торца калитки вырезают отверстие под ригель и винты. В боковой стенке короба просверливают отверстие под ключ.

Если каркас собран из труб, диаметр которых больше замка, короб не требуется. Устройство помещают в саму трубу. Для этого:

1. Отмечают на каркасе местоположение замка.
2. С помощью болгарки вырезают в трубе отверстие.
3. Вставляют замок, размечают отверстия для крепления, просверливают их.
4. Устанавливают механизм.
5. Вырезают в профнастиле отверстие под ключ.

Ответная планка

После установки врезного или накладного механизма необходимо сделать ответную планку, чтобы замок можно было закрыть. Перед тем как приступать к монтажу, следует точно определить уровень ее размещения. На ригель наносят немного зубной пасты, закрывают калитку, проворачивают ключ. Ригель выдвинется, коснется опорного столба, пометив нужный участок.

Замок с ответной планкой

Порядок действий зависит от того, какой материал был использован для изготовления каркаса:

1. Узкая металлическая труба. С помощью сварочного аппарата на опоре закрепляют металлическую пластину, в которой вырезают отверстие под ригель. Толщина пластины должна быть минимум 3 мм.
2. Труба большого диаметра. В месте, где ригель касается опоры, вырезают углубление под него.
3. Металлический уголок. В широком уголке вырезают отверстие, к узкому приваривают металлическую пластину с отверстием.

В процессе установки замка на калитку из профнастила своими руками нужно четко придерживаться инструкции. При наличии необходимых инструментов и опыта обращения с ними работа не займет много времени.
