Как сделать шкаф купе своими руками? Точные чертежи и описание — Пошагово +Схемы

Материал для изготовления

Полки шифоньера несут на себе определённый груз из различных вещей и бытовых предметов, поэтому они должны обладать определённой несущей способностью. Их делают из картона, гипсокартона, досок, пластика и стекла.

Для встроенных стенных шкафов делают набор полок в виде столярных плит. Она представляет собой каркас из деревянного бруса, обшитый с обеих сторон фанерой.

В открытых секциях шкафа купе часто устанавливают стеклянные полки. Толстое стекло довольно прочный материал и оно способно выдержать большую нагрузку. Наполнение из стекла выглядит эстетично и подчёркивает выгодные стороны, помещённых на него предметов.

Дощатые полки встраиваются в любые шкафы. Это довольно прочные изделия и способны выдерживать довольно тяжёлые вещи. Обработанные доски, покрытые лаком, удобно устанавливать в платяном шкафу: для головных уборов вверху, для обуви внизу.

Если местом для шкафа выбран открытый балкон или лоджия, нужно учесть, что мебель будет подвержена чрезмерному воздействию влаги. В таких условиях плиты ДСП и МДФ непригодны, они быстро разрушатся. Для изготовления корпуса и внутреннего наполнения шифоньера используют пластик, крашеные доски, металлический лист и прочий однородный материал.

Для современной мебели, собранной из плит ЛДСП или МДФ, полки делают из того же материала. Ламинированные плоскости позволяют легко извлекать и класть вещи, не боясь зацепов и защемлений одежды. Можно использовать и полочки, оставшиеся от старого шкафа, если они имеют нужные или даже большие размеры.

Требуемые материалы

Мебельные магазины предлагают приобрести уже готовые системы для дверей шкафа-купе от самых разных производителей. Различаются они лишь конфигурацией, способами монтажа и цветовым оформлением. Однако принцип их действия идентичен.

Верхняя и нижняя направляющие

Экономить на комплектующих не стоит. Стальные или алюминиевые профили должны иметь идеально выверенную геометрию, роликовые механизмы функционировать безукоризненно, а крепления выполняться из прочного металла. В противном случае открывание-закрывание дверей будет проблематичным. Да и прослужит подобная конструкция недолго.

Верхний и нижний профиль

Для сборки шкафа-купе, кроме ДСП или МДФ для полок, задних и боковых стенок и внутреннего заполнения двери нам понадобятся:

• верхняя и нижняя направляющие: рельсы, по которым горизонтально перемещаются створки; основной вес изделия приходится на нижнюю часть; верхняя же направляющая стабилизует полотно относительно вертикали; для массивных конструкций можно приобрести прочные изделия из стали, однако по эргономическим и эстетическим свойствам они уступают изделиям из алюминия; если же хочется сэкономить, лучше купить не дешевые пластиковые рельсы, а комбинированные конструкции из пластика с металлическими опорами для роликов
• верхний и нижний горизонтальный профиль: опорно-соединительные элементы, служащие каркасом; так же, как и направляющие, реализуются метражами
• роликовые подвески или опоры: чтобы дверь двигалась легко, без усилий, роликов следует предусмотреть сразу несколько; качественные изделия обязательно должны быть снабжены подшипниками; основная нагрузка падает на нижние ролики, поэтому к их выбору отнеситесь особенно внимательно
• промежуточный вертикальный профиль: его установка может понадобиться при значительной ширине двери; при наличии узких створок монтаж вертикальных стоек не потребуется
• профиль-ручка для удобства закрывания-открывания
• уплотнители: предназначены для гашения вибрации и шума створок, а также защиты содержимого шкафа от пыли; изготавливаются в виде ленты и приклеиваются к профилям и направляющим
• заглушки профиля: их устанавливают с торцов
• стопоры: служат для защиты от стука створки, они останавливают ее при приближении к стене; могут монтироваться как вверху, так и внизу конструкции, нижнее расположение стопора более удобно
• запорные механизмы: для стеклянных дверей используются в основном магнитные защелки; на конструкций из МДФ или ДВП устанавливаются универсальные, роликовые замки или замки, запираемые на ключ; запорные устройства могут иметь также вид латунных болтов
• дополнительные устройства: их количество и вид зависит от вида направляющих и роликов; к примеру, для автоматического открывания-закрывания можно установить электропривод

Cхема сборки раздвижной системы

ДСП для заполнения двери обойдется дешевле, чем МДФ

Но при выборе этого материала обращайте внимание на его класс и плотность. Кромку лучше брать алюминиевую или акриловую (АБС).

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Крепление полок

Установка основных внутренних элементов делается еще до монтажа двери, чтобы точно убедиться, что все везде стыкуется и совпадает. Сначала разметь внутреннее пространство шкафа прямо по стенкам и не забывай про толщину материала. Для крепления подходят саморезы, кронштейны и мебельные уголки.

Для крестообразных полок и секционных блоков тебе понадобятся специальные шканты и клей. Широкие полки от 80 см дополнительно фиксируй посередине, чтобы они не проседали и не прогибались. В угловых шкафах хороши вертикальные угловые стойки – это самое эффективное использование пространства.

Купе

В этом варианте во время открытия одна створка заходит на другую, создавая раздвижную конструкцию. Для монтажа подобного вида нужно обладать определенными знаниями или опытом.

Обратите внимание!

• Серый диван — ТОП-180 фото и видео дизайнов с серым диваном. Преимущества и недостатки мебели в серых тонах. Варианты обивок серого дивана

• Книжный шкаф — необходимость использования книжного шкафа. Разновидности конструкций, размеров и форм. Материалы книжных шкафов (фото + видео)

• Кожаные диваны: преимущества и недостатки кожаных диванов. Цветовые решения в обивке кожей. Сочетание дивана в интерьере (фото + видео)

Фурнитура продается комплектом, в него входят:

• Колеса для короба.
• Направляющая конструкция для полотна.
• Специальные установочные кассеты.
• Для облегчения открытия предусмотрены замки и доводчик.

Корпусная конструкция должна быть с порогом, это самый подходящий вариант для подобной мебели.

Расчет размеров – влияние на конструкцию шкафа

Перед установкой шкафа в нишу определяем его ширину, под которой у мебельщиков понимается длина. Не следует ее делать максимально приближенной, лучше отступить от минимальной длины ниши 6 см, тогда шкаф гарантированно войдет в проем. Если конструкция расположится автономно у стены, допуск уменьшаем.

При определении длины учитываем также размеры материала, которые нужно предварительно знать. Используя ДСП, имеем в виду, что размер плиты 1830 мм×2750 мм. Гипсокартон длиной 2,5 или 3,0 м, шириной 1 м. Стараемся, чтобы ширина шкафа была равной ширине плиты или меньше. Тогда не возникнет никаких трудностей с монтажом. Что касается вагонки и МДФ, стараемся, чтобы длина шкафа была кратной ширине полос.

Рассчитываем размеры для шкафа

Иногда требуется изготовить мебель, превышающую по своей ширине стандартный листовой материал. Самый простой способ – нарастить недостающую длину отрезком. На стыках днища и перекрытия получим слабое место, которое при нагрузках может деформироваться. Чтобы избежать такого, ставим опоры у стыков. Можно сделать два шкафа, а потом соединить их в единое целое. Единственный недостаток – перерасход материалов на лишнюю стенку.

Рассчитывая глубину, принимаем во внимание полезное пространство, используемое для хранения вещей, затем к нему добавляем 100 мм для раздвижной системы. Высоту шкафа выбираем на 10 см меньше расстояния от пола до потолка без учета высоты крыши

Это позволит собрать массивное изделие в горизонтальном положении, затем поднять, не задевая потолок.

Конструкции шкафов-купе

Шкафы-купе отличаются от других систем хранения особой конструкцией дверок. Створки не распахиваются, а отодвигаются, открывая внутреннюю часть мебели. Конструктивно шкафы можно разделить на несколько групп.

Встроенная мебель

Монтируются в нише, которая выполняет роль внутренней части шкафа. Поэтому передвинуть встроенную конструкцию на другое место невозможно. Встроенные системы изготавливают на заказ. Их преимущество в том, что размеры могут быть самыми разными, а сборка предельно упрощена и при необходимости вполне может быть произведена самостоятельно.

Фото: Instagram alyance_naydi_kzn

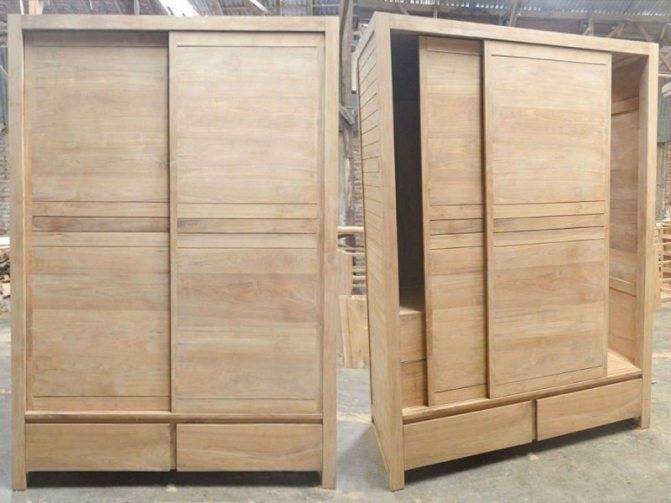

Отдельно стоящий шкаф

Мебель представляет собой стандартный шкаф с откатными дверцами. Изделие достаточно просто устанавливается. Определенную сложность представляет только сборка откатных дверей. Шкаф может быть переставлен на другое место, поскольку не привязан к определенной нише. Самостоятельная сборка такой мебели немного сложнее, чем встроенной.

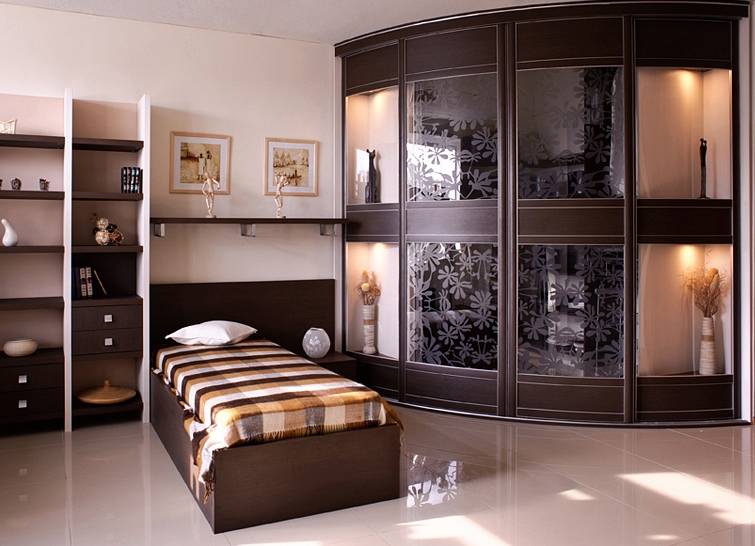

Угловая конструкция

Может быть встроенной или отдельно стоящей. В первом случае встраивается в угловую часть комнаты. Главное достоинство — компактность, но при этом очень хорошая вместительность. Дверцы могут быть прямыми или радиальными, что заметно затрудняет сборку. Самостоятельное изготовление такой конструкции возможно, но достаточно сложно.

Фото: Instagram elenachemebel

Фото: Instagram elenachemebel

Фото: Instagram elenachemebel

Фото: Instagram elenachemebel

Что для этого нужно

Рынок наполнен всевозможными разновидностями материалов, поэтому вопрос, как сделать шкаф и достать нужные составляющие не настолько сложный, как кажется.

Одними из них будут такие:

Многослойная фанера очень прочная и износостойкая, она не содержит вредных для человека химических составов. Относиться к экологически чистым составляющим конструкции.

Плиты из древесной стружки самые востребованные на сегодняшний день. Цена делает их доступными для многих людей, а качество не страдает.

В чертежи шкафа часто включают: сосну, березу или дуб. Подобные виды отличаются высокой прочностью и стойкостью к перепадам температур, водоустойчивостью.

Если мебель делается не на один год, то к выбору нужно подходить с особой внимательностью.

Этапы сборки

После того как все детали подготовлены, можно приступать к самому ответственному шагу — сборке шкафа-купе. На этом этапе понадобятся:

• уровень;
• резиновый и обычный молоток;
• уголок;
• отвертки;
• рулетка;
• карандаш;
• шуруповерт;
• сверла по дереву и металлу.

Для того чтобы начать работу, необходимо определиться с этапами сборки. Большая часть шкафов собирается по стандартной схеме:

• цоколь;
• корпус;
• монтаж задней стенки;
• установка полок и направляющих;
• навешивание дверей.

Конечным шагом будет установка внутренних дополнительных составляющих: выдвижных корзин, ящиков и прочего.

Короб

Самодельный короб необходимо собирать с нижней части. Пошаговая инструкция:

• отмечаем место, на котором будет установлен цоколь (часто вместо планок цоколя применяют ножки, но для них также требуется разметка);
• делаем отверстия для крепежей, прикрепляем дно с помощью саморезов и уголков;
• собираем поперечные опоры цоколя.

Регулируемые ножки установить проще: пластиковые заглушки срезают ножом и вкручивают опоры в заготовленные отверстия необходимого диаметра.

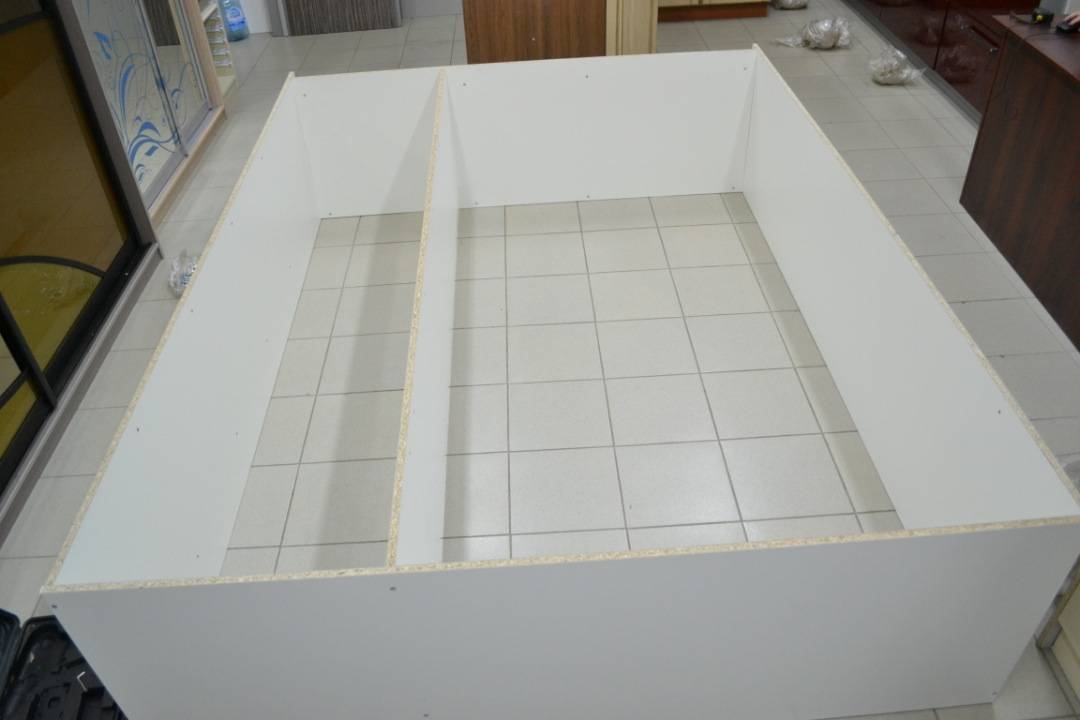

Для монтажа корпуса:

Построить короб в вертикальном положении. Если его положить, может пойти перекос конструкции

При этом важно оставить не меньше 100 мм для установки крыши.
В дне сделать отверстия под анкера и установить их — здесь будут закрепляться планки.
Монтировать панели (на этом этапе потребуется помощник). Первым делом боковая часть устанавливается с левой стороны, ее следует придерживать, после чего закрепляется правая боковая стенка.
Установить среднюю часть (при ее наличии), а затем крышу, которую следует посадить на уголки либо конфирматы.. Для монтажа задней стенки тоже предусмотрен пошаговый алгоритм:

Для монтажа задней стенки тоже предусмотрен пошаговый алгоритм:

1. Установить панель на заднюю часть изделия.
2. Аккуратно придерживая щит, закрепить его саморезами. Их закручивают шуруповертом либо отверткой на расстоянии примерно 10–20 см.

В случае если у шкафа несколько задних стенок, элементы следует крепить встык. При этом необходимо использовать специальные крепежи, которые будут стягивать детали, а затем уже на заднюю планку вкручивать саморезы.

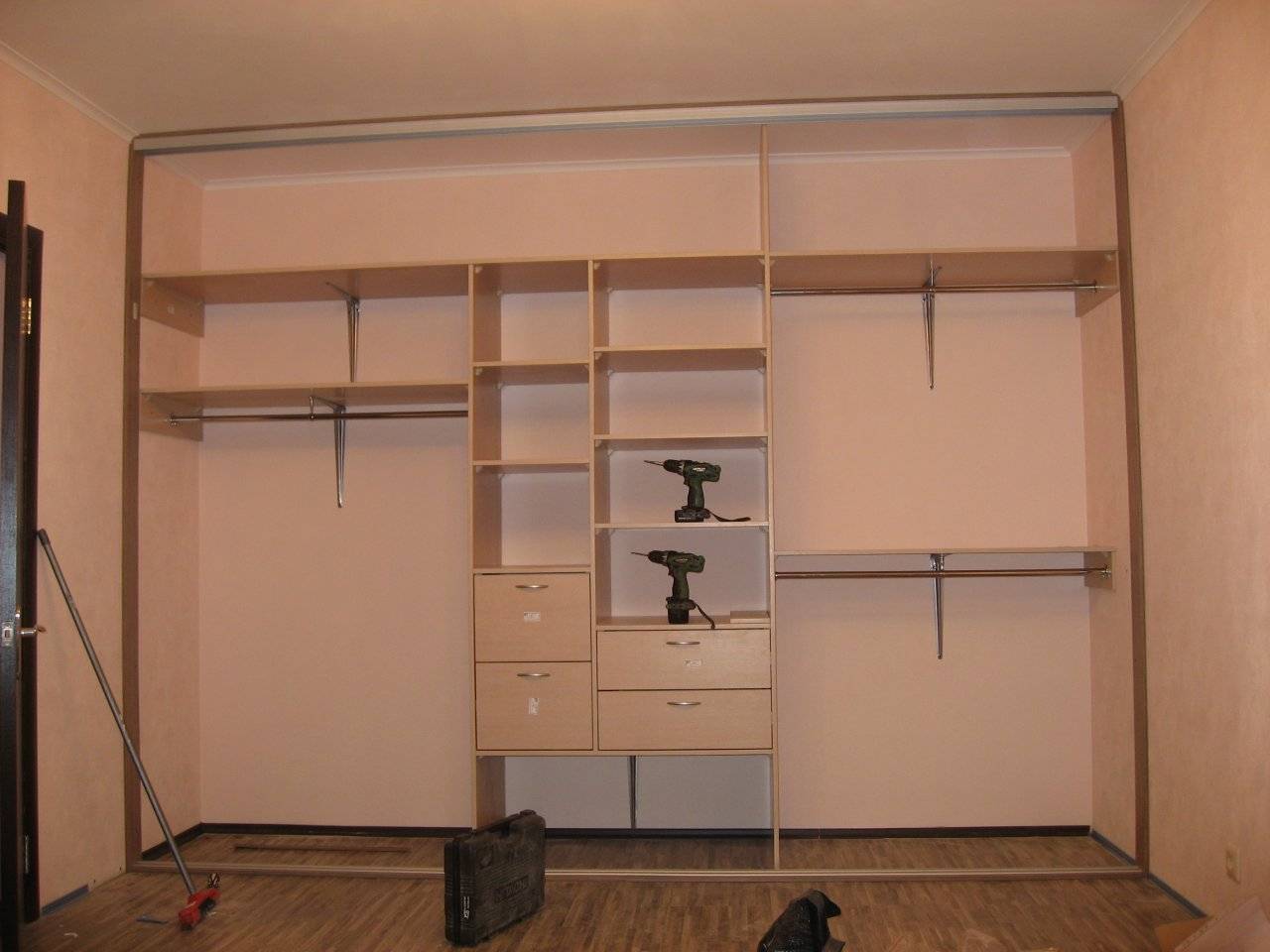

Монтаж системы хранения

После проверки устойчивости корпуса можно оборудовать систему хранения. Для установки следует придерживаться такого алгоритма:

1. Полки будут фиксироваться с помощью уголков и саморезов, поэтому первым делом на деталях просверливают отверстия.
2. Отмечают место расположения полок, после чего крепят их к боковым и средним стойкам.
3. Вставляют штангу с помощью специальной фланцы, которая идет в комплекте с деталью. Ее крепят саморезами к стенкам. При необходимости штангу можно укоротить с помощью ножовки по металлу.

Последним шагом следует закрепить направляющие для ящиков и корзин, после чего их можно вставить.

Установка раздвижной системы и навешивание фасадов

Для начала требуется зафиксировать направляющие, делают это с помощью саморезов

Важно установить их строго по прямой линии, в противном случае будут проблемы с раздвижением дверей. Правильная сборка шкафа предполагает, что верхние направляющие закрепляются в уровень с передним окончанием боковин, нижние же рельсы должны отступать от них на 8–15 см. Фасады навешиваются в последнюю очередь

При этом сначала закрепляется створка, которая будет перемещаться по заднему рельсу. После чего устанавливают другие двери. Для их монтажа необходимо, чтобы ролики на панелях стали в пазы на направляющих

Фасады навешиваются в последнюю очередь. При этом сначала закрепляется створка, которая будет перемещаться по заднему рельсу. После чего устанавливают другие двери. Для их монтажа необходимо, чтобы ролики на панелях стали в пазы на направляющих

После установки важно проверить ход дверей и плотность их прилегания к боковым частям корпуса. Завершением станет фиксация стопоров, которые будут предотвращать выскакивание створки из системы

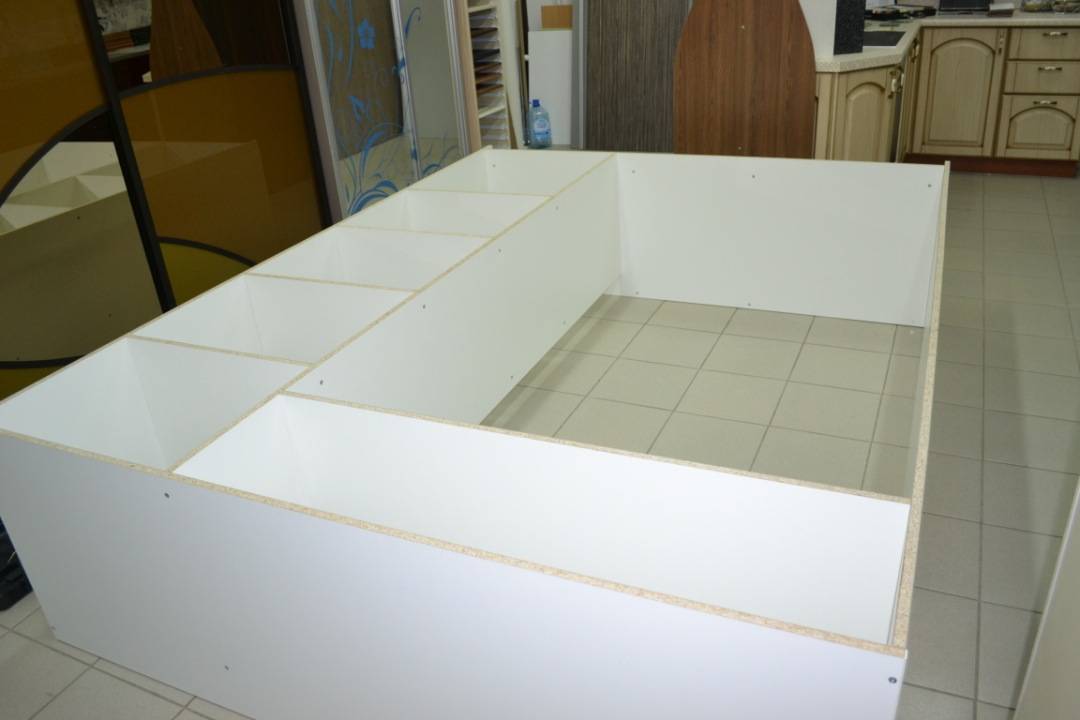

Монтаж внутренних перегородок

По краям мебельных перегородок есть небольшие отверстия, в них нужно поместить чопики, укрепив деревянные соединения. Затем нужно шканты совместить с отверстиями основания. Таким образом вертикальные перегородки ставятся на свое место.

Каркас собран, теперь надо установить внутренние перегородки.

Важно, чтобы прикрепленные перегородки не наклонялись, пока еще полностью шкаф не собран. Для придания жесткости системе, нужно закрепить детали шурупами или саморезами. Допускается также вставка в пазы

Допускается также вставка в пазы.

Если отверстия под шканты не заготовлены, то их придется просверлить

Устанавливать детали во время сборки конструкции рекомендуется строго по чертежу, горизонтально или вертикально

На каждом этапе важно не допустить перекосов соединительных частей. В комнате с невысокими потолками работы лучше проводить вертикально. Так как готовый шкаф не нужно будет поднимать

Так как готовый шкаф не нужно будет поднимать.

Крепление полок

Стандартные способы крепежа полок корпусной мебели не подходят для встроенной конструкции. Полки крепятся перед установкой дверных панелей. После сборки корпуса на внутренней стороне фальшпанелей наносится разметка для будущего размещения креплений. В процессе работы необходимо проверять горизонтальность при помощи уровня. Оставленные припуски пригодятся для подгонки деталей.

Несколько важных нюансов, которые нужно учесть:

• чтобы большие полки (более 80 см) не прогибались под нагрузкой, необходимо установить дополнительные крепежи посередине;
• решетчатые (сотовые) полки рекомендуется устанавливать на специальные клипсы;
• при зонировании разделительные фрагменты закрепляются шкантами и клеем;
• угловые полки крепятся к стойке в углу гардероба.

Еще один простой метод крепежа — применение обычного плинтуса из МДФ подходящей текстуры, расцветки. Он прикручивается к стене саморезами. Отрезки плинтуса берут на треть меньше длины полки, торцы спиливаются под косым углом, чтобы крепеж был менее заметен.

Как собрать шкаф-купе основные этапы

Перед началом сборки шкафа-купе, безусловно нужно его купить. Следует отметить, что легче и быстрее Вы сориентируетесь в этом деле, если в комплектацию приобретенного предмета мебели будут входить чертежи шкафа-купе. Проверьте их наличие.

Обратите внимание на качество каждой детали и планки, убедитесь в отсутствии вздутий, трещин и прочих изъянов

При транспортировке комплекта соблюдайте меры предосторожности: изделие прочно зафиксируйте в машине, а для перевозки выберите ровную дорогу

 этап первый: выбираем место установки и выполняем разметку

• если Ваш шкаф-купе будет занимать пространство возле угла комнаты, то от угла следует отмерить общую длину шкафа. Для этого Вам придется измерить  длину антресоли;
• проведите вертикальную линию, которая и будет очерчивать границы будущей конструкции. Для получения ровной линии лучше сделать несколько меток;
• отмерьте вертикальную линию, на уровне которой будет размещена вертикальная планка, отделяющая отделение с горизонтальными полками для вещей от отделения с вешалками. Для этого измеряется длина полок и отмеряется нужное расстояние от левой или правой границы шкафа купе (в зависимости от модели шкафа);
• на двух вертикальных линиях отмерьте высоту полок – 1 — край будущей конструкции, 2 — вертикальная стойка.

 этап второй: монтируем крепления

•  к прочерченным линиям прислоните крепления и, используя карандаш, отметьте на стене точки для будущих отверстий;
• в отверстия забейте дюбеля;
• прочно закрепите крепления к поверхности стены на саморезы.

Поскольку основной Вашей задачей является правильная сборка шкафа-купе, то следует помнить, что если для отделки кромки отдельных элементов используется профиляция 18, то целесообразнее ее надеть перед началом следующего этапа.

 этап третий: крепим вертикальную стойку, антресоль, стенку боковую и полочки

 1. Вертикальная стойка. Прислонив вертикальную стойку к готовым креплениям, надежно зафиксируйте шурупами.

 2. Антресоль.

• карандашом расчертите горизонтальную линию, где будет располагаться антресоль;
• на этой линии выполните отверстия для закрепления отдельных деталей;
• забейте в отверстия саморезы и дюбеля, смонтируйте крепления на стене;
• на крепления установите антресоль, зафиксируйте ее на саморезы.

3. Боковая стенка.

• с максимальной точностью отмерьте расстояние от пола до потолка, подогнав под полученный результат боковую стенку;
• используя саморезы, надежно закрепите боковушку к креплениям.

4. Полки.

• на вертикальной стойке и боковой стенке шкафа сделайте отметки, где будут располагаться полки;
• на стене и по бокам установите по два крепления;
• поставьте сверху полки и закрепите на саморезы.

 В другом отделении, где будут вешалки, необходимо повесить трубку, закрепив для этого специальные крепления. Обрежьте трубу до нужных размеров, вставьте и закрепите.

этап четвертый: закрепляем фальшь-панели на поверхности пола, стены, потолка и по бокам

• просверлите в каждой фальш-панели отверстия;
• на поверхности стены в местах крепления сделайте отметки карандашом;
• в готовые отверстия забейте дюбеля;
• фальш-панели закрепите в назначенные места на саморезы.

  этап пятый: монтаж направляющих и раздвижных дверей

 1. Направляющие.

• определите длину направляющих и подгоните под нужный размер;
• закрепите на саморезы к фальш-панелям на полу и потолке.

2. Двери.

После сборки каркаса можно приступать к установке дверей. Существует несколько раздвижных систем, каждая из которых обладает своими особенностями. Непосредственно для своего шкафа постарайтесь подобрать такую систему, установка которой не потребовала бы от Вас специального оборудования.  Вы можете лишить себя удовольствия распиливать листы, выполнять их крепление к направляющим, подгонять под габариты рельс, заказав изготовление двери специализирующейся фирме. У нее же можно заказать материал заполнения и вариант оформления.

Итак, чтобы установить раздвижную дверь необходимо:

• к готовой двери прикрепить рельсы. Затягивать не нужно – ролики должны перемещаться;
• вставить дверь в верхнюю, а затем в нижнюю направляющую;
• после настройки по высоте и углу наклона, приклеить по бокам раздвижных дверей ворс – это избавит от лишнего шума при открывании/закрывании шкафа.

Установив двери, убедитесь в легкости их работы и отсутствии скрипа, прочности закрепления полочек и надежности фурнитуры. И лишь удостоверившись в этом, зовите близких и друзей оценивать результат!

Подробно изучить технология сборки шкафа-купе можно, посмотрев ролик на youtube.

Подготовительный этап

При изготовлении шкафа-купе вы сможете реализовать сразу две задачи: заполнение пустой ниши в жилом помещении и создать функциональное место для хранения одежды, белья и других вещей.

Если в помещении пустующая ниша, то наверняка, вы уже выбрали место, где будет стоять встроенный шкаф-купе, т. е. уже представляете, какого размера будет шкаф, знаете его длину, высоту и глубину.

Если место под мебельную конструкцию не лимитировано, то чтобы шкаф смотрелся красиво необходимо руководствоваться правилом «золотого сечения», отношение высоты к ширине, по этому правилу, должно быть 1,62 или приближенным к этому соотношению. Вот тогда шкаф будет смотреться красиво.

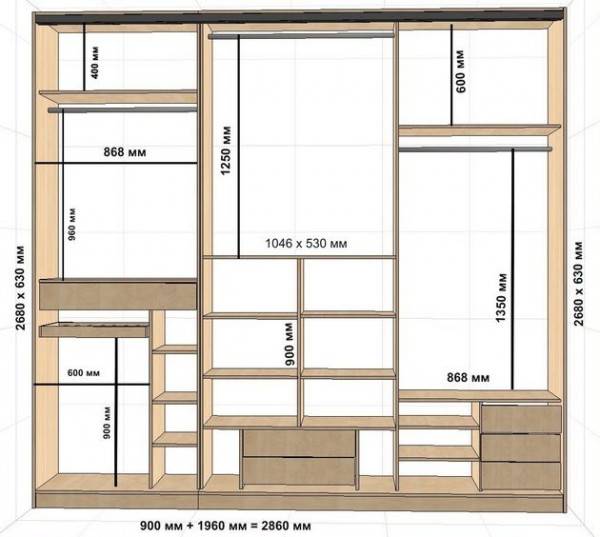

Чертежи с размерами и расчёт количества деталей

Здесь будет рассмотрен процесс изготовления шкафа глубиной 520 мм, высотой 2 480 мм и шириной 1572 мм (рассчитывается по правилу «золотого сечения» с учётом высоты 2 480/1,62=1 531).

Проектировать шкаф-купе нужно по правилу «золотого сечения»

Учитывая то, что откатные дверцы не рекомендуется делать шире 1 000 мм и габаритных размеров конструкции, в этом случае предусмотрены две створки грубым размером 2 480х785 мм. Если шкаф планируется сделать шире, то и количество дверей может больше.

Глубину не рекомендуется делать более 600 мм, так как при большей глубине будет очень неудобно пользоваться полками, особенно верхними — будет трудно добраться до вещей.

Выбираем внутреннее наполнение

После того как определились с габаритными размерами, глубиной и количеством дверей, нужно разобраться с внутренним наполнением шкафа, т. е. с перегородками, полками и их расположением.

Здесь уже необходимо учитывать свои предпочтения и месторасположение конструкции.

К примеру, в шкафу для прихожей надо предусмотреть большой отсек для верхней одежды, которую можно повесить на плечики при входе в квартиру.

Если шкаф планируется разместить в жилой комнате, логичнее будет предусмотреть большое количество полок для постельного белья, полотенец. Также для удобства эксплуатации целесообразно будет задуматься о выдвижных ящиках. Для красоты можно торец закончить прикрепленными закругленными полками.

Для упрощения процесса проектировки и экономии времени используйте специальные программы.

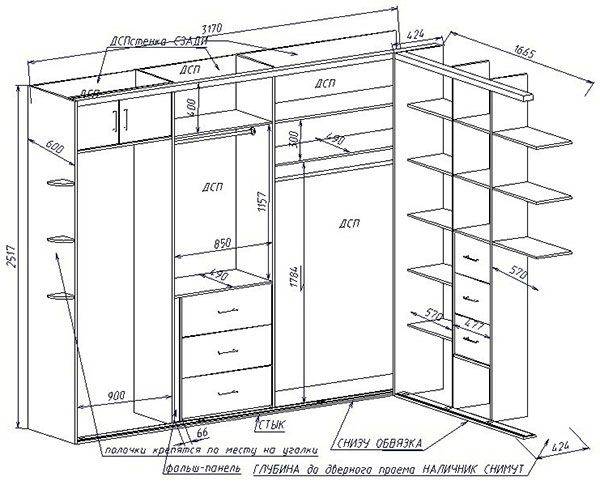

Если у вас будет чертёж, который вы продумали до мелочей, изготовить шкаф будет намного проще

Этим же чертежом потом будет удобно пользоваться при разметке расположения полок и перегородок на стене, собирая шкаф на месте установки.

Для проведения этой операции удобнее будет проставить размеры в «цепь» как на скриншоте ниже. Это исключит возможность совершения ошибки при определении размеров деталей. Предполагается, что шкаф изготавливаться из древесностружечной плиты (ДСП) толщиной 16 мм.

Чертёж должен быть всегда под рукой

Причем, если вы будете делать шкаф высотой от пола до потолка, то желательно к размерам деталей вертикальной группы (здесь это детали №5 и 6) прибавить 5-8 мм. Это необходимо сделать для того, чтобы компенсировать неровности пола и потолка. Лучше при установке этих деталей и сборке шкафа немного подогнать их длину на месте, чем получить неприглядную щель в 10 мм.

Конечно, если у вас качественный ремонт, со строгой линией горизонта пола и потолка, этого делать не следует.

Затем составляется таблица деталей с количеством, размерами и указанием сторон, которые будут обрабатываться кромкой. Таблица пригодится при заказе распиловки всех составляющих из ДСП.

Таблица: детали для изготовления шкафа

Таблица, содержащая информацию о деталях, потребуется для распиловки

Детали 12 и 13, не показанные на чертежах с размерами, являются подкладками под верхнюю и нижнюю направляющую планки откатных дверей. Их ширина (100 мм.) выбрана исходя из ширины направляющих профилей, а длина – внутренняя ширина шкафа купе (1 572 -16 = 1 556 мм)

В столбцах 5, 6, 7, 8 указывается сторона детали, которая будет обработана кромочной лентой, т. е. указываются все лицевые стороны.

Распиловка деталей

После составления такой таблицы всё готово для размещения заказа на распил деталей и обработку кромки. Фирмы, оказывающие такую услугу, имеют программное обеспечение, позволяющее расположить детали на распиливаемом листе ДСП с минимальными отходами (эта услуга включена в стоимость распила). Они же попутно продают ДСП различной толщины, цветов и фактур, занимаются обработкой кромки.

Перед заказом распиловки обязательно ещё раз проверьте количество, размер и расположение кромок деталей. Исправить ошибки в некоторых случаях, конечно, просто, но бывает и такое, что из-за одной маленькой неточности может потребоваться дополнительный лист ДСП для изготовления детали, а это накладно.
