Как правильно работать ручной фрезой + видео

Полезные приспособления

Существует большое количество аксессуаров, облегчающих работу с маршрутизатором и выполнение сложных задач.

Большинство из них предназначены для выполнения специализированных плотницких работ, но есть и более простые, которые пригодятся любителю-самоучке.

Одним из таких устройств является фрезерный стол. Фрезер крепится снизу, при этом режущий инструмент проходит через отверстие и направлен наружу. Работа с таким столом похожа на технику обработки деталей на стационарном станке. Вы можете установить ограждение, использовать струбцину или шаблон. Преимуществом этого метода является безопасность и возможность надежного контроля заготовки.

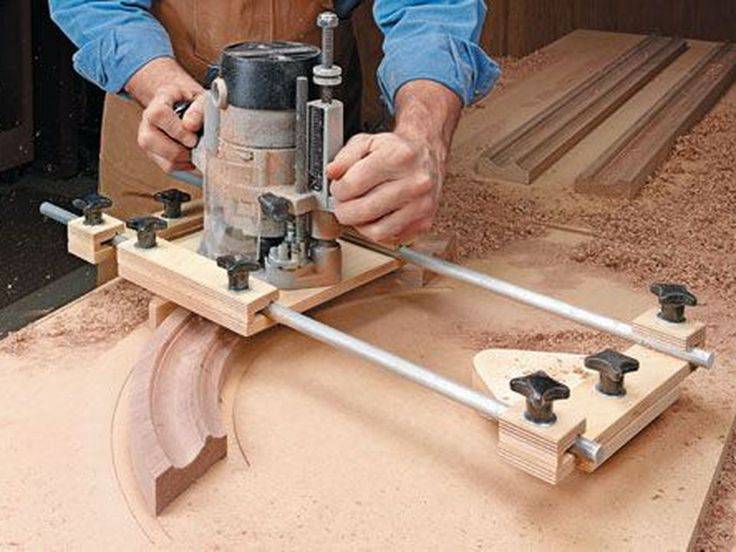

Пантограф или копировальный шпиндель используется для копирования в больших масштабах. Она может представлять собой довольно сложную конструкцию в виде координатной машины или состоять из нескольких рельсов. К одному концу прикрепляется булавка, чтобы направлять узор. На другом конце находится маршрутизатор, который повторяет все движения пера и копирует опорный блок в свой собственный блок.

Существуют и более простые типы компонентов, например, направляющая шина. Это прямой плоский стержень с пазом, в который вставляется параллельный упорный стержень. Сама направляющая крепится с помощью скоб или двустороннего скотча. Применяется при обработке крупных деталей с большим количеством пазов или других элементов.

Ручные насадки для фрезера могут быть как самодельными, так и имеющимися в продаже. Заводские шаблоны обычно изготавливаются из металла, они долговечны и точны. Однако цены на эти изделия довольно высоки, что вынуждает любителей «сделай сам» изготавливать необходимые устройства самостоятельно.

В этом видеоуроке показано, что можно сделать с помощью ручного маршрутизатора:

Какие работы можно делать фрезером по дереву

Пошаговые технологии работ, которые выполняются ручной фрезой по дереву: выборка пазов, заточка торцов и кромок, врезка замков, пазо-шиповое соединение.

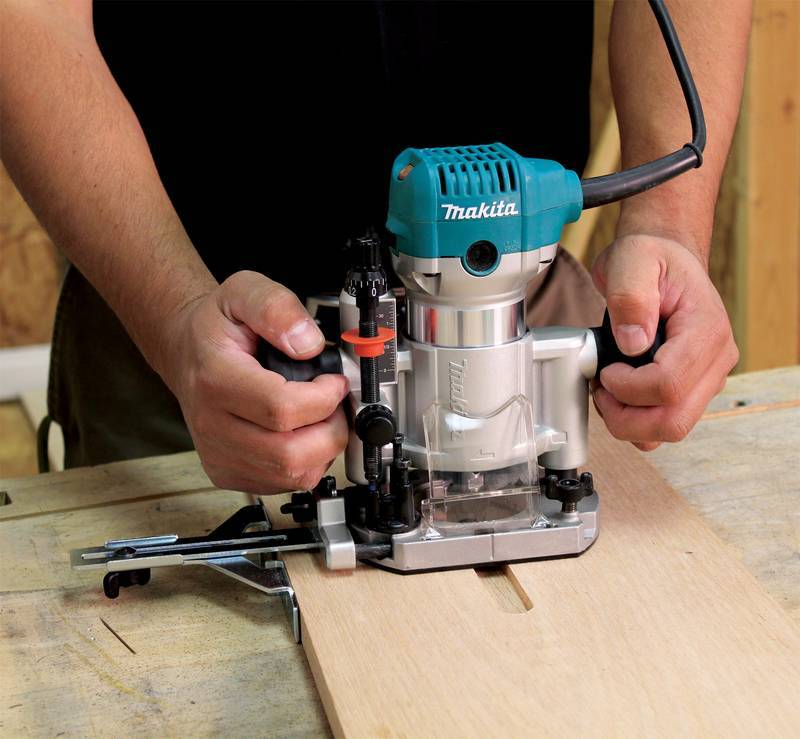

Работы по выборке открытых и глухих пазов

Для фрезеровки в деревянной заготовке открытого паза работает такой алгоритм:

Опустить рабочую головку фрезера на нужную глубину, надёжно зафиксировав обрабатываемое изделие.
Подключить станок к электросети, запустить двигатель и приступить к фрезерованию.
После того, как фреза полностью сделает паз, её поднимают, а зажим фиксатора ослабляют.
Выключить фрезер.

Открытая выемка

По такому же принципу выбирается глухой паз, с той разницей, что работа начинается не от кромки, а от начала планируемой выемки.

Выборка глубоких пазов

Перед вырезанием в деревянной детали глубокой выемки стоит отталкиваться от основного принципа. Каждый проход насадкой фрезерного станка по обрабатываемой зоне деревянной заготовки требует выставления нового показателя глубины. При этом, в момент корректировки фрезер необходимо выключить.

Для получения ровной поверхности глубокого паза рекомендованная величина погружения – от 5 мм. А вот последний слой стоит обрабатывать при глубине до 1,5 мм.

Вырезание узкого паза

Чтобы выбрать фрезером в деревянной заготовке паз малой ширины, дополнительно используют плоское основание. Речь о фанерном листе или тонкой деревянной плите. Это приспособление закрепляется на подошве фрезеровального станка. Чтобы обеспечить движение насадки фрезера по прямой, с обеих сторон основания монтируют специальные направляющие стержни, которые должны находиться на одинаковом расстоянии от режущей насадки и обязательно на одной линии с ней. Также стоит убедиться, что стержни равномерно прижимаются к боковинам обрабатываемой деревянной заготовки.

Помощь основания с направляющими стержнями

Сделать заточку торца

Чтобы правильно обработать фрезером торцевую сторону деревянного изделия, достаточно соблюдать два принципа:

Сначала выполняют пологий срез. Ручным фрезерным станком ведут по направлению движения режущей насадки. Эти действия позволят получить на торцевой поверхности равномерное снятие слоя дерева.
Чтобы очистить торец, фрезер ведётся против направления вращения режущей насадки.

Как сделать декоративную отделку

Благодаря хорошей податливости древесины на этом материале мастера могут фрезеровать рисунки и узоры разной сложности и формы.

Декоративная отделка

Кроме ручного фрезерного станка по дереву, в работе требуются несколько вспомогательных инструментов:

тиски;
стамеска;
лобзик.

Работы по выпиливанию декоративной отделки фрезером по дереву состоят из трёх основных стадий:

Перенос на деревянную поверхность изображения так, чтобы оно хорошо отпечаталось. Вариант – использовать трафарет, обводя контуры узора чёрным маркером без содержания спирта.
По этим контурам водят фрезером, достигая желаемого рисунка.
Послойное снятие дерева даёт изображению больше объёмности.

Работы по врезке замков

С помощью ручного фрезера по дереву можно также вырезать пазы под будущий замок. Эта процедура выполняется в следующей очерёдности:

На инструмент требуется установить прямую пазовую фрезу диаметром на 0,5 мм больше, чем планка замка.
Задать глубину погружения 3 мм.
Закрепить на подошве станка параллельный упор.
Пластину замка приложить к торцевой стороне двери, обвести её контур карандашом.
Найти центр кромки двери, и вдоль дверного полотна провести через него линию.
Фрезер по дереву с параллельным упором устанавливается на торец двери. Проводится центровка фрезы по размеченной линии, упор фиксируется в данном положении.

Фрезерный станок ставится на торец двери

Выполняется фрезеровка обрабатываемого участка по всей длине. В результате получится широкая выемка небольшой глубины под переднюю пластину замка.
К полученному пазу прикладывают замок и размечают начальную и конечную точки глубокой выемки.
Установить прямую пазовую фрезу по дереву диаметром, немного превышающим толщину корпуса врезного замка. Хвостовик оснастки должен быть такой длины, чтобы можно было выбрать паз глубиной на 3 мм больше высоты корпуса замка.
Зажать фрезу в цанге.
Задать с помощью регулятора глубину погружения, которая будет достаточной для вставки корпуса замка.
Выполнить сверление на установленной глубине по всей длине участка.
После проработки режущую часть стоит слегка вытянуть из паза на 1-2 мм, и выполнить несколько проходов фрезером вперёд-назад. Затем фреза вновь погружается глубже, и процедура повторяется. Это делается для получения ровных стенок и дна паза.

Готовый паз для замка

Bosch POF 1400 ACE

Это отличный ручной фрезер по дереву для дома. Небольшой, но достаточно проворный двигатель способен разогнать шпиндель до 28 тысяч оборотов. Этого вполне хватает для обработки привередливых сортов древесины.

С инструментом удобно работать, тем более он весит немногим меньше мощных устройств – всего 3,5 кило. Качество сборки на должной для бренда высоте: никаких люфтов, зазоров и скрипов. Отдельно стоит отметить внушительный комплект поставки. В него вошли фирменный кейс для оборудования, копировальная насадка и цанги на 6 и 8 мм. 12-миллиметровые фрезы инструмент, увы, не потянет.

Из минусов владельцы отмечают отсутствие плавного пуска, хотя он тут, по большому счету, и не нужен. Небольшой вес позволяет спокойно удержать устройство во время запуска. Также некоторые жаловались на явный шум. 95 децибел все-таки многовато для незащищенного человеческого уха. Стоимость прибора колеблется в районе 8 тысяч рублей.

Вырезание отверстий

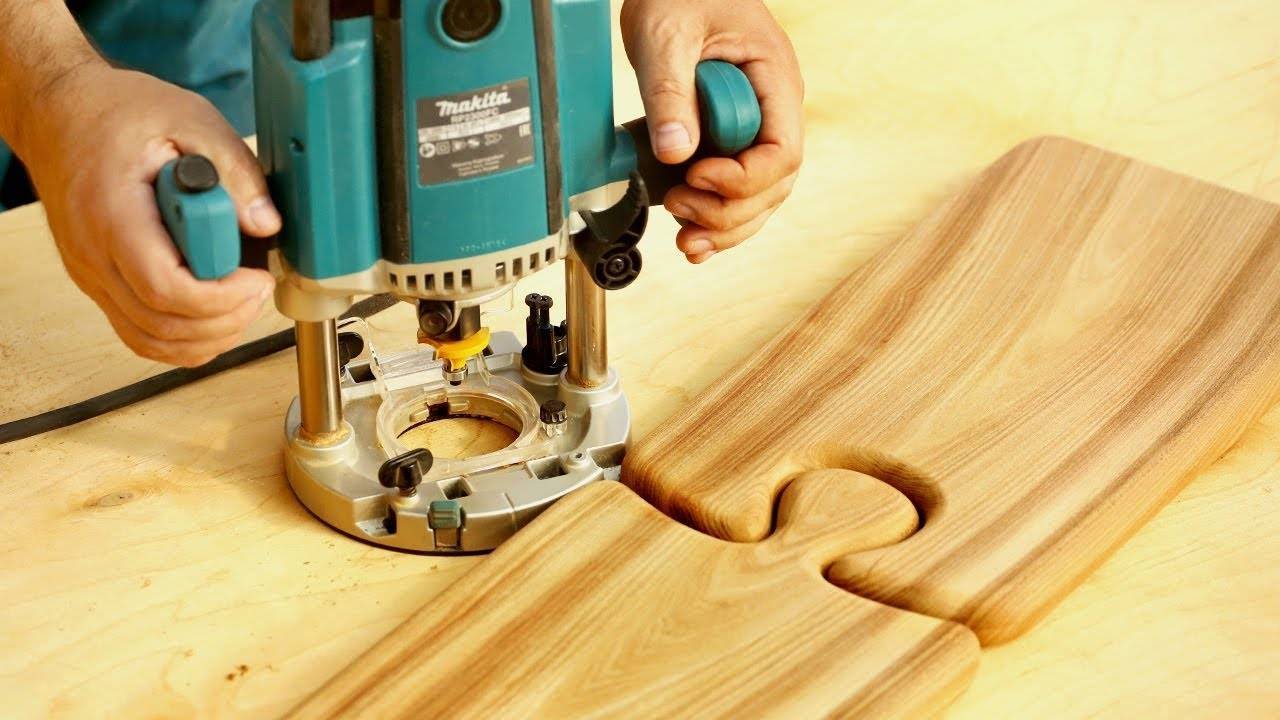

Для вырезания отверстий в деревянных заготовках можно использовать прямую пазовою фрезу. Если отверстие имеет сложную форму, то оно вырезается фрезером по заранее подготовленному шаблону с использованием копировального кольца. Последнее крепится к подошве фрезера и при работе агрегата задает движение инструмента в нужном направлении.

Итак, чтобы вырезать отверстие в деревянной заготовке, нужно выполнить следующие операции:

закрепите в цанге аппарата прямую пазовую фрезу;
прикрепите к подошве фрезера копировальную втулку;
положите на верстак заготовку, в которой требуется сделать отверстие;
подложите под заготовку небольшие куски ДСП, чтобы немного приподнять ее над столом (это требуется для выхода инструмента при сквозном прорезании детали);
разместите шаблон с уже подготовленным отверстием на заготовку и прижмите обе детали к столу струбцинами;
установите минимальную величину вылета фрезы (около 3 мм) относительно подошвы аппарата;
включите фрезер и аккуратно опустите его на шаблон, чтобы фреза мягко вошла в материал;
проведите фрезеровку по всему периметру шаблона;
опустите фрезу еще на 3 мм и повторите вышеописанную операцию;
продолжайте прибавлять по 3 мм глубины, пока фреза не пройдет заготовку насквозь.

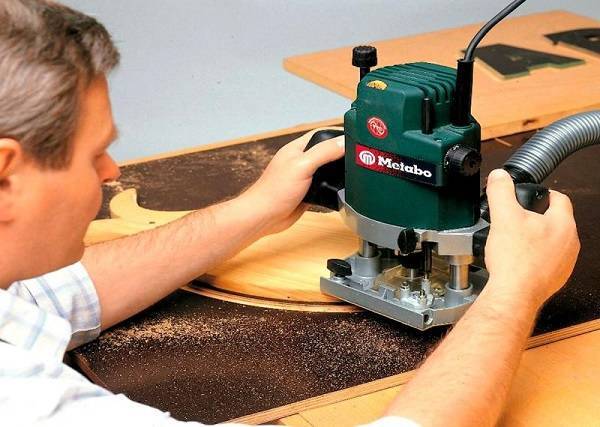

Таким же образом можно вырезать круглое отверстие по соответствующему шаблону. Но для того, чтобы вырезать круг в заготовке, есть способ намного проще. В комплектацию большинства моделей фрезеров уже входит циркульное приспособление. Состоит оно из штанги с регулируемым (заостренным) винтом с одной стороны.

Штанга закрепляется к подошве агрегата, а заостренный винт вставляется в отверстие, служащее центром будущей окружности. Далее, необходимо выставить нужный радиус с учетом диаметра фрезы. На следующем рисунке показано, как правильно рассчитывать радиус отверстия.

Фрезерование проводится обычным способом в несколько этапов, каждый раз углубляя инструмент на 3 мм.

Также фрезером можно производить сверление отверстий, например, под установку мебельных петель. Делается это следующим образом.

Зажмите в цанге агрегата сверло Форстнера необходимого диаметра.
Установите минимальные обороты шпинделя.
Поставьте фрезер площадкой на ровную поверхность.
Опустите фрезу таким образом, чтобы шип в ее центре не доходил до поверхности стола 2-3 мм, и зафиксируйте привод на направляющих.
Далее, опустите ограничитель глубины на любую ступеньку револьверного упора и зафиксируйте его стопорным винтом. Благодаря ограничителю глубины фреза не сможет опуститься ниже требуемого уровня.
Снимите фиксацию привода, чтобы он мог свободно перемещаться вверх-вниз по направляющим.
На заготовке следует накернить центр будущего отверстия.
Установите площадку фрезера на заготовку и опустите фрезу таким образом, чтобы шип, расположенный в ее центре, точно попал в намеченное место на детали.
Немного приподнимите фрезу над заготовкой, включите агрегат и после набора полных оборотов плавно начинайте погружать инструмент в материал, пока ограничитель глубины не дойдет до упора. На этом операция сверления может считаться оконченной.

Перед тем, как выполнять сверление на заготовке, следует проделать эту же операцию на каком-нибудь ненужном отрезке древесины или ЛДСП аналогичной толщины.

Если нужно проделать сквозное отверстие, то ограничитель глубины устанавливать не обязательно. Для “чистого” выхода фрезы на обратной стороне заготовки, сверление нужно проводить в 2 этапа. На первом этапе чашечное сверло погружается в заготовку до тех пор, пока на обратной ее стороне не образуется небольшое отверстие от шипа. Далее, заготовка переворачивается, шип сверла устанавливается в образовавшееся отверстие, и проводится дальнейшее сверление. Таким образом, края отверстия с обеих сторон заготовки получатся ровными и без сколов.

Устройство вертикального ручного фрезера

Из всех ручных электроинструментов фрезер является, пожалуй, самым простым с конструкционной точки зрения. Его оснастка крепится непосредственно на вал электродвигателя (шпиндель), т. е. передача крутящего момента осуществляется без посредничества шестерней, ремней и т. д. Благодаря этому фреза без труда набирает большие обороты.

Корпус фрезера, именуемый также «головной частью» или просто «головой», перемещается вверх и вниз по направляющим штангам, которые жестко закреплены на опорной платформе. Когда оператор надавливает на рукоятки, голова опускается вниз, при ослаблении давления пружины возвращают ее в исходное положение.

На валу электродвигателя (шпинделе) посредством цангового зажима закреплена фреза. При опускании головы фреза плавно погружается в материал заготовки на заданную глубину, последняя регулируется с помощью упора. При последующем передвижении инструмента в горизонтальном направлении острые кромки фрезы высверливают паз.

1. Цанговый зажим для крепления фрезы. 2. Опорная платформа 3. Ступенчатый ограничитель глубины фрезерования. 4. Ручка захвата. 5. Вертикальный упор.

6. Ручка тонкой установки глубины фрезерования. 7. Регулятор числа оборотов фрезы. 8. Корпус фрезера с установленным электродвигателем. 9. кнопка блокировки случайного включения. 10. Ручка тонкой регулировки параллельного упора.

11. Параллельный упор. 12. Затяжной рычаг. 13. Кнопка влючения-выключения фрезера. 14. Винты регулировки параллельного упора. 15. Направляющие штанги.

Полезные приспособления для работы

Даже обыкновенная прямая рейка способна существенно упростить обработку кромок. За годы работы мастера своего дела накопили множество секретов, существенно расширяющих возможности ручного фрезера по дереву.

В случае если паз имеет такую же ширину, как фреза, на концы направляющей нужно будет установить специальные упоры. Они должны перекрывать примерно половину ширины фрезерной подошвы.

Для того, чтобы фрезер служил дольше, необходимо придерживаться определенного времени работы (20 мин.), после чего его необходимо выключить.

Если ширина фрезы меньше, чем паз или углубление, нужно добавить еще одну длинную направляющую, чтобы получить конструкцию наподобие рамки. Внутри этой рамки и будут осуществляться движения подошвы фрезера.

Для ускорения и упрощения разметки пазов возьмите пару разных по размеру досок и скрепите их с помощью дверных петель. Большая по размеру доска прикрепляется струбцинами к заготовке. Меньшая доска должна иметь ширину, соответствующую расстоянию между осью шпинделя и краем подошвы. Сначала на заготовке размечается центр паза, после чего приспособление кладется на линию кромкой откидной половины. После этого можно откидывать створку и продолжать дальнейшую работу.

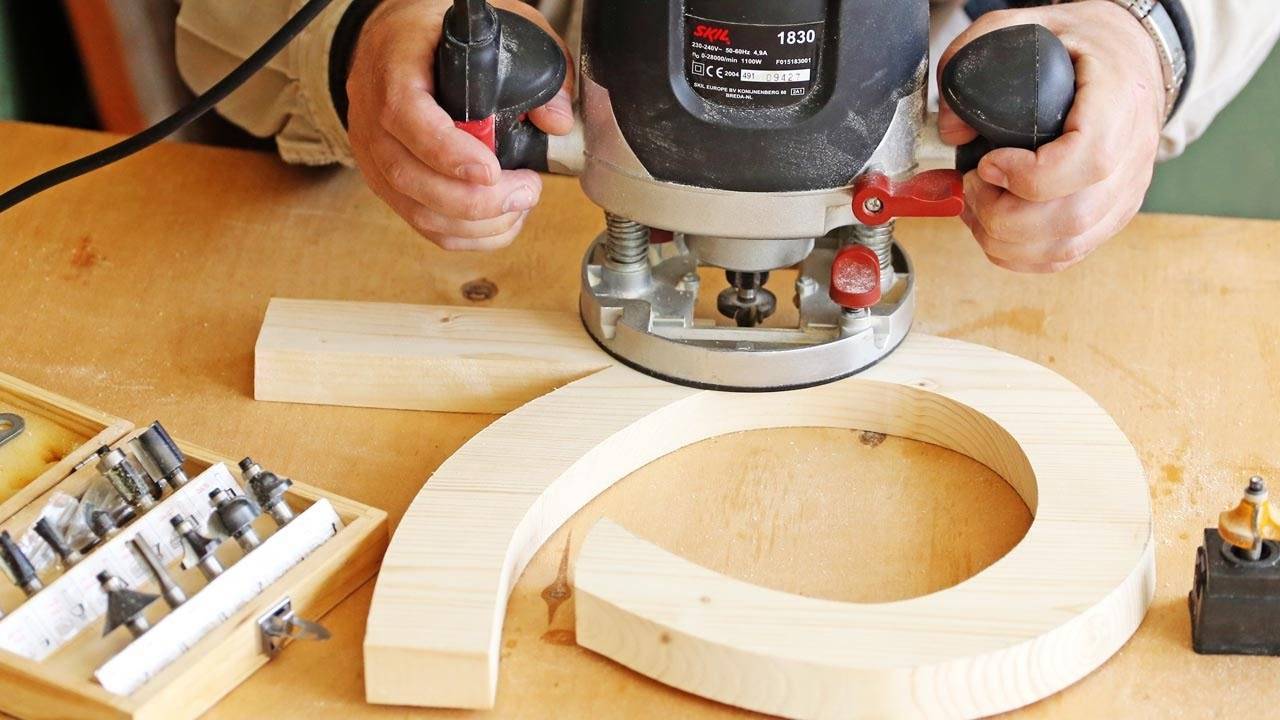

Фрезеровать дуги окружности гораздо проще при наличии циркульного упора. Сделайте в центре круга небольшое отверстие и поставьте в него острие упора. В случае если центр будет находиться за пределами заготовки, можно попросту приклеить через слой газеты обрезок доски и уже на нем сделать подходящее отверстие.

Насадки для фрезеров.

Плоская фреза с закругленными краями позволяет без лишних усилий выровнять плоскость на заготовке с ярко выраженной древесной структурой. К примеру, на заготовках из клена. Конструкция такого приспособления включает в себя корыто с одинаковыми по высоте параллельными сторонами и плоское основание, ширина которого в 2 раза превышает ширину корыта. Фрезер закрепляется в центре основания, а заготовка кладется в корыто. Непосредственно процесс похож на процедуру циклевания, но выполняется на гораздо более высокой скорости. Чтобы облегчить выравнивание, изготовьте основание из оргстекла.

Прямые шипы и соединения «ласточкин хвост» подготавливаются с применением специального шипорезного приспособления. В комплекте с ним идут собственные фрезы. Использовать какие-то другие категорически не рекомендуется.

Основные типы насадок

Существует множество насадок для работы по дереву ручным фрезером:

Кромочные. Снабжены подшипником, позволяющим задать расстояние от кромки детали до ножа. Используются для создания как фигурных, так и ровных краев у деревянных деталей.
Пазовые (спиральные, галтельные, ласточкин хвост, фасонные). Позволяют вырезать выемки и пазы.

Существуют как простые, так и наборные фрезы, собираемые из двух и более режущих элементов. Используя наборную фрезу, можно реализовать требуемую форму изделия.

Помимо формы, насадки для ручного фрезера отличаются толщиной, высотой, а также взаимным расположением ножей, что позволяет подобрать режущие элементы под любую задачу.

Как выбрать фрезы

Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:

форме режущей кромки;
виду материала, из которого они изготовлены;
величине;
конструкции.

Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.

Фрезы бывают:

конусообразные;
V -образные;
дисковые;
фрез «ласточкино гнездо»;
профильные;
прямоугольные пазовые;
калевочные;
фальцевые;
галтельные.

Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.

Установка фрезы

Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:

выбирается необходимая фреза;
ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».

Как правильно выполнять работу ручным фрезером

Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.

Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.

Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.

Чтобы фрезерование на столе было исполнено без ошибок, необходимо:

на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.

Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.

Соблюдение техники безопасности

Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:

если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
обрабатываемая деталь должна быть прочно закреплена;
инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.
