Как правильно подключить накопительный водонагреватель своими руками

Как использовать краны водонагревателя (закрытие и открытие)

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по
различным причинам.

Обратим внимание на кран «4» – он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не
перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все
жители подъезда – вода пойдет в стояк

Главное правило использования – если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме – «1» и «2»
краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на
профилактику и горячую воду отключают, подключаем наше устройство к сети 220В,
открываем краны «1» и «2», а кран «4» – закрываем.

Установка накопительного водонагревателя

Примерно так же производиться монтаж накопительного водонагревателя.

Вначале выбирается место расположения бойлера. К нему должен быть хороший доступ для проведения обслуживания.

Затем производятся все замеры и сверление отверстий для установки монтажных крюков.

Дополнительно может понадобиться установка страхующих болтов.

Другой способ.

Затем производится подключение водоснабжения. Если в дом заходит только трубопровод с холодной водой, то в него врезается тройник, а на него уже запорный кран.

На подводящем выводе в бойлер должен располагаться предохранительный клапан, которым обеспечивается поддержание нужного давления в бойлере.

Поскольку в этом клапане имеется вывод для воды, то к нему нужно будет подсоединить силиконовую трубку, конец которой вывести в слив.

К выходу из бойлера присоединяется шланг, по которому горячая вода будет подаваться на трубопровод, ведущий к потребителям.

Поэтому прокладку этого трубопровода желательно произвести заранее.

После производится подключение нагревателя к электрической сети. Подключение лучше производить к распределительной коробке, расположенной ближе всего к счетчику.

Сейчас уже для этих целей можно использовать умные розетки, но нужно знать модели, которые могут выдержать большую нагрузку.

Провод желательно укладывать в штробу с последующей ее заделкой. Недалеко от бойлера в проводку нужно установить автоматический выключатель.

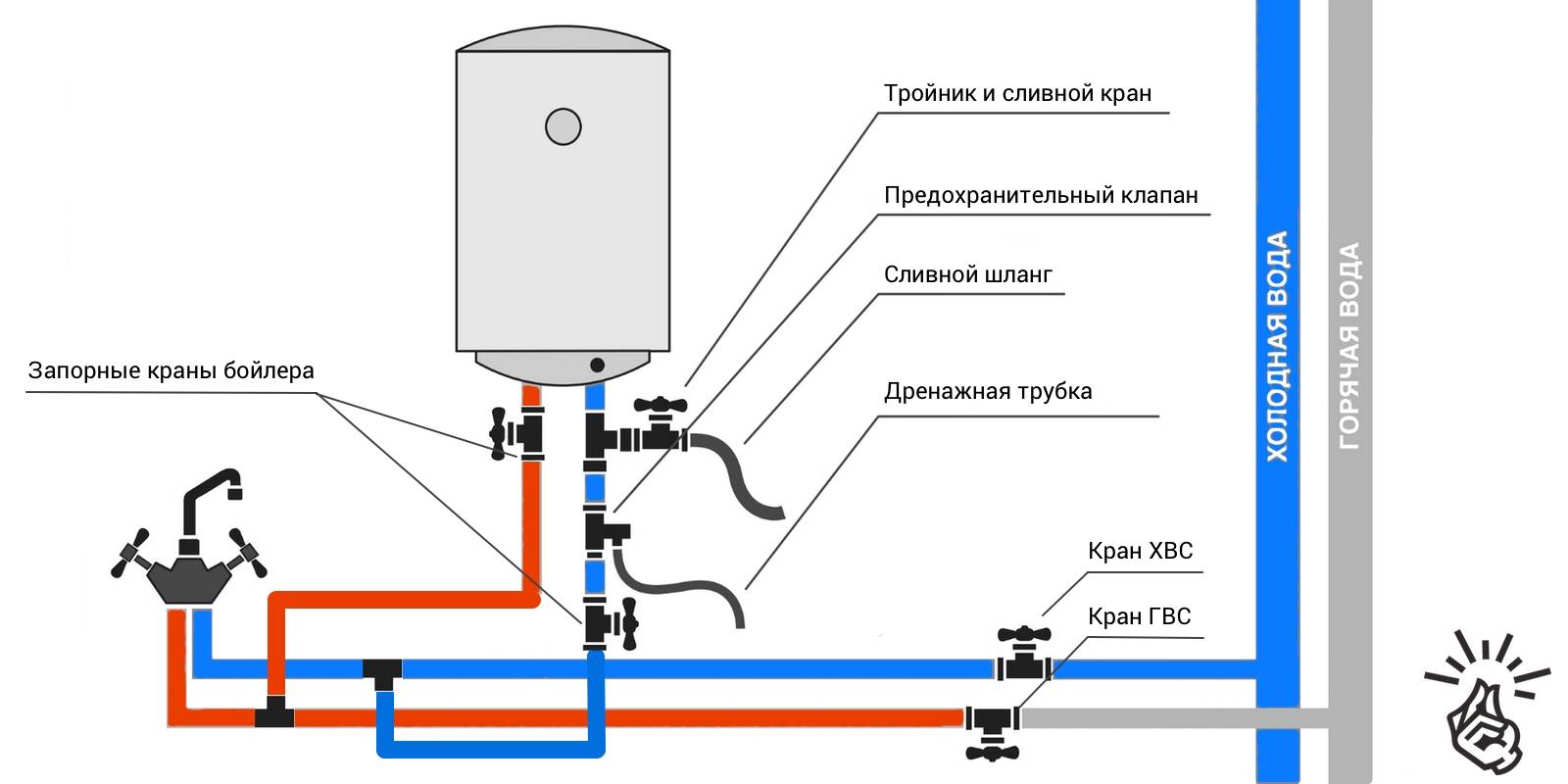

Принципиальная схема установки бойлера.

Если в дом заходит и трубопровод с горячей водой, то нужно будет производить врезку выводящего патрубка с бойлера в этот трубопровод и установку еще одного тройника и двух дополнительных кранов.

После понадобиться закачка нагревателя водой. Для этого нужно открыть один из кранов точки потребления, а после уже – кран подачи воды на нагреватель.

Если имеется подключение к трубопроводу централизованной горячей воды, кран, установленный перед тройником нужно закрыть и открыть кран на выводе из бойлера.

Вода, заполняя систему, будет выталкивать имеющийся в системе воздух и тот будет выходить через кран точки потребления.

Во время закачки нужно осмотреть все соединения трубопроводов на наличие течей.

При надобности соединения можно подтянуть. Если после подтяжки течь сохраняется, соединение лучше перепаковать, предварительно перекрыв все краны подачи и слив воду из системы.

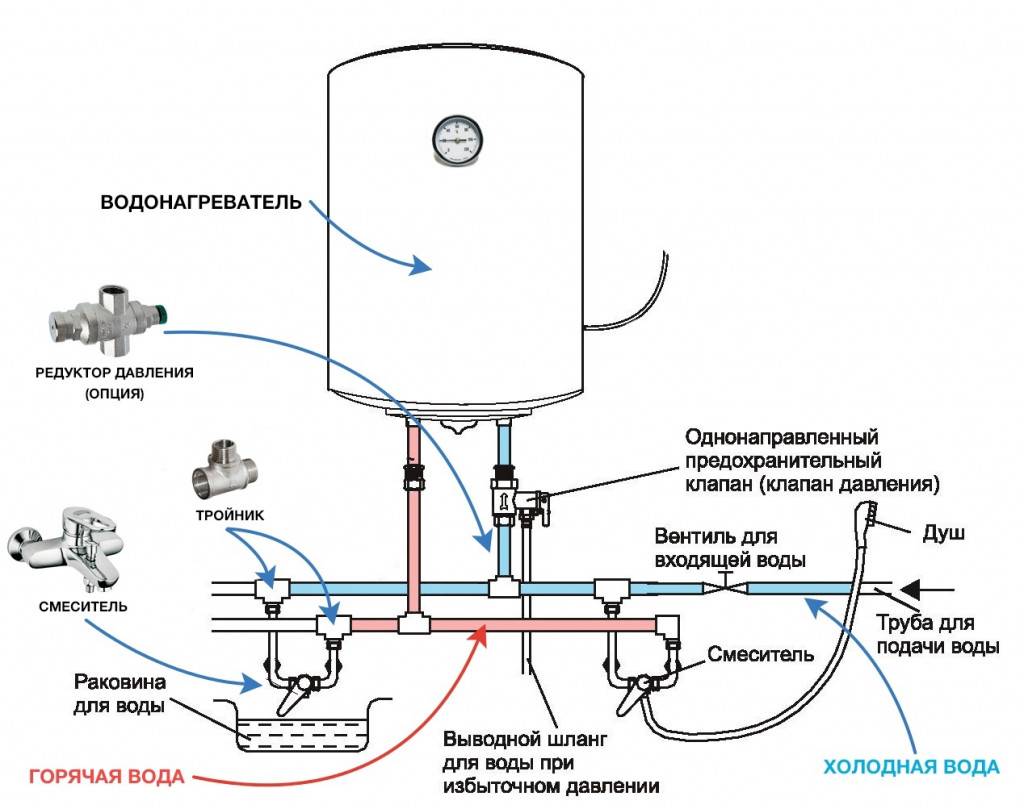

Примеры установки бойлера.

После заполнения систем водой, выполняется подключение бойлера к сети.

Где лучше разместить бойлер

Главное, верно подсоединить к водопроводу, потому важно точно определить выгодное место установки прибора. Трубопровод водоснабжения должен проходить близко. В этом вопросе стоит следовать следующим советам:

В этом вопросе стоит следовать следующим советам:

Лучше разместить бак в туалете. Подобная рекомендация связана с тем, что трубы холодного водоснабжения проходят в этом помещении. Агрегат должен находиться рядом с трубой. Если установить его удаленно и обеспечить подвод, напор может быть недостаточным.
Мастера не рекомендуют делать подключение водонагревателя к водопроводу через ванную комнату. Связано это с высоким уровнем влажности в помещении. Прибор может быстро выйти из строя, потому что будет находиться в постоянном контакте с испарениями. Установка водонагревателя в ванной проводится, если нет альтернативы.
Схема подключения водонагревателя к водопроводу в квартире не запрещает установку устройства в кухне. Но, планируя схему расположения гарнитура, стоит учитывать, что нагревательный резервуар займет достаточно свободного пространства.
Размещая устройство на стене, нужно, главное, удостовериться в том, что внутри нее не проходит электрическая проводка.
Если нагреватель устанавливают на кухне, его размещают удаленно от электрической и газовой плиты. Воздействие тепла извне способно разрушить нагревательный элемент.

Подключаем бойлер к электричеству

Чтобы подключить бойлер к электричеству, необходимы «отдельные 220 В». Оборудование должно быть заземлено. Электропитание будет осуществляться при помощи трехжильного кабеля. Определиться с сечением провода нужно, учитывая мощность техники.

У кабеля должна быть двойная изоляция и медные жилы. Желто-зеленая жила позволит заземлить бойлер. Заземление должно вестись беспрерывно к заземляющей клемме розетки агрегата от корпуса этажного электрощитка или от заземляющей шины квартирного электрощитка.

Важно! Не пользуйтесь металлическими конструкциями или водопроводными трубами для заземления техники. Не устанавливайте розетки для подключения бойлера около открытой воды.. С помощью двухполюсного автомата защиты можно защитить линию питания агрегата

Питание следует выделять в отдельную группу. С помощью УЗО, использование техники можно сделать безопасным для человека. Номинал последнего должен быть на шаг меньше, чем первого

С помощью двухполюсного автомата защиты можно защитить линию питания агрегата. Питание следует выделять в отдельную группу. С помощью УЗО, использование техники можно сделать безопасным для человека. Номинал последнего должен быть на шаг меньше, чем первого.

Степень защиты корпуса розетки должна быть минимум IP 44. Установка розетки допускается на расстоянии от водонагревателя 50 см минимум, и выше места соединения водопроводных конструкций. Электрокабель, питающий бойлер, необходимо замуровать в стену или продолжить открытым образом в гофре/трубе, не поддерживающей горение.

Важно! Если у вас нет опыта работы с электрикой, подключение бойлера к источникам электропитания стоит доверить профессионалам. Речь идет о вашей безопасности.

Подключение накопительного водонагревателя к водопроводу — схема

Установка накопительного водонагревателя требует более
основательного подхода. К тому же, он позволяет использовать горячую воду из
прибора во всей квартире.

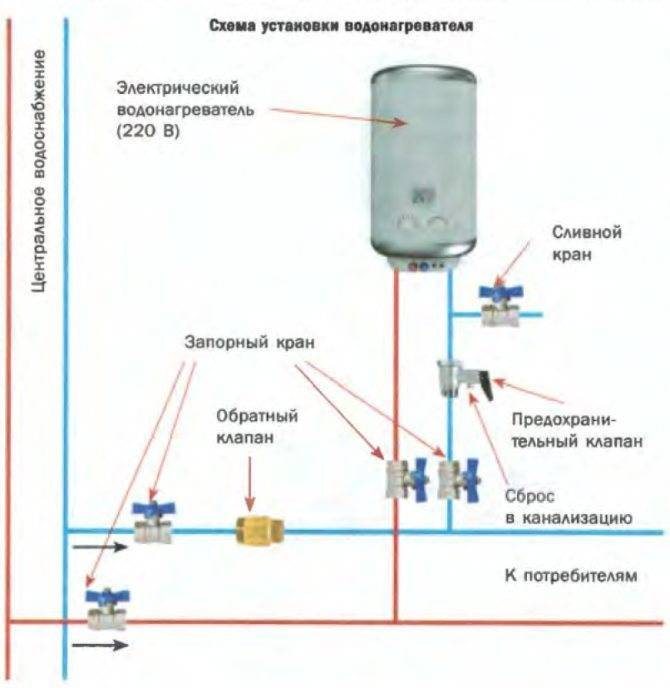

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя
(накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода» — это «стояки»
— две трубы, проходящие через все квартиры подъезда и снабжающие их водой
(холодной и горячей).

1-2 – водопроводные краны. Они перекрывают или открывают
циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то
краны открывают, не используется — то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны. Они необходимы
для перекрытия подачи воды в квартиру.

5 – один из важных элементов – обратный клапан. Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения
холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

Для понимания обратимся к устройству накопительного
водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг
подачу воды неожиданно отключают — вся она устремится в уже пустой стояк с
холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный
клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного
водонагревателя входит такое защитное устройство. Будьте внимательны при
проверке комплектации!

6 — сливной вентиль — кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для
слива воды выше обратного клапана. В противном случае опустошить бак вам не
удастся — вода просто не будет вытекать из емкости

Вердикт

В большинстве случаев водонагреватель “Термекс” можно отремонтировать самостоятельно, так как он имеет довольно простую конструкцию и принцип действия. Основными причинами поломки выступают нерабочий ТЭН или накипь

На это необходимо обращать внимание в первую очередь. Если бойлер плохо греет воду, не спешите бежать в магазин и покупать новый ТЭН

Возможно, старый просто покрылся грязью и его просто достаточно очистить от накипи. Если же водонагреватель протекает на стыках или вода в нем быстро остывает, то придется покупать новый прибор.

2017-02-19 Евгений Фоменко

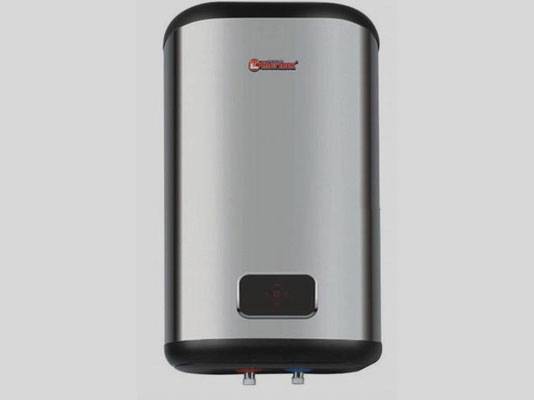

Рассмотрим стандартное устройство водонагревателя Термекс с объемом 50 литров и важные отличия в зависимости от модели.

Как и все бойлеры, он состоит из следующих базовых элементов:

Корпус . Изготовляется из стали покрытой эмалью, нержавеющей стали или сверхпрочного пластика. Форма цилиндрическая или плоская приплюснутая, как в водонагревателях серии Flat. В торце стоит съемная пластиковая крышка, которая снимается в случае ремонта неисправностей или технического обслуживания аппарата.
Бак , изготовленный из фирменной нержавеющей стали с добавлением титана ASTN+, или стали покрытой изнутри стеклокерамикой по технологии безкислородного напыления Oxygen Tree. В тонких бойлерах установлено два цилиндрических бака, соединенных между собой по технологии Double Tank.
Трубы для ввода холодной и вывода горячей воды. Первая короткая, заканчивающаяся снизу, патрубок от нее отмечен на корпусе синим пластиковым кольцом.

Вторая длинная, заканчивающаяся вверху бака, для того, чтобы вытекала, прежде всего, максимально нагретая жидкость. Патрубок от нее помечен синей пластиковой накладкой на крышке.

Теплоизоляция из пенополиуретана. Располагается под оболочкой. Служит для длительного сохранения температуры воды в режиме ожидания. В разрезе может достигать толщины 10 см.
Нагревательный элемент . Находится снизу, закреплен фланцем с шестью гайками. Контактирует с водой или сухого типа, покрытый дополнительно оболочкой. В некоторых устройствах установлено два ТЭНа, которые могут работать как отдельно друг от друга, так и вместе.

Внутри медной оболочки нихромовая спираль, которая и преобразует электрическую энергию в тепло. Рядом вкручен магниевый анод, который защищает все элементы бойлера от коррозии. Он также крепится на фланец.

Термостат и терморегулятор , которые выключают ТЭНы при достижении водой необходимой температуры. Термостат также стоит во фланце.
Панель управления . На ней находятся кнопки включения и управления мощностью нагревательных элементов и температурой воды. Также в каждом водонагревателе стоит дисплей, который показывает температуру жидкости или механический индикатор. Панель управления бойлера Термекс
Электрический шнур . Может включать в себя устройство защитного отключения для защиты пользователей от ударов током.
Сзади установлено две планки для крепления на стену. В комплекте с прибором идет четыре анкера.

На вводе холодной воды устанавливается обратный клапан GP, который тоже идет в комплекте. Схема сборки для каждой модели может минимально различаться. Она напечатана в инструкции по эксплуатации.

Обзор вариантов установок

Установка накопительного водонагревателя

Для начала следует выбрать место, где вы будете подключать водонагреватель своими руками.

Тут есть несколько критериев, то распределим по важности:

Наличие водопроводных труб рядом –
установка накопительного нагревателя не должна быть осложнена прокладкой длинной системы снабжения водой.
Безопасность эксплуатации будет во многом зависеть от того, насколько правильно вы сделаете подключение электрического нагревателя к электросети 220 В. Желательно, чтобы была выделена отдельная силовая линия на групповом автомате.
Возможность резки в систему ГВС, которая уже есть таким образом, чтобы прогретая вода не попадала в общую домовую систему. Данный вопрос не относится к отдельным частным домам.
Наличие прочных стен, на которых можно будет безопасно устанавливать бойлер своими руками.

Чаще всего целесообразной является монтаж водного нагревателя именно в ванной комнате. Дело в том, что там проложен водопровод, есть горячая труба и основная точка для потребления.

Но могут быть следующие проблемы:

Подключение бойлера к электрической сети для ванной комнаты является не самым удачным решением в том плане, что это может быть небезопасно. Но если вы выполните все требования по ТБ, то такой проект имеет место быть. О том, как правильно выполнить подключение бойлера к электрической сети в помещении с высоким уровнем влажности, рассказано в правила устройства электрических установок (ПУЭ). Если кратко, то коммутационные устройства в виде автоматов и розеток должны быть расположены за пределами ванной, нельзя допускать одновременного касания заземленных предметов и электрической установки. Кроме того, следует сделать заземление согласно ПУЭ. Обязательно должно быть УЗО.

Крепление к стене. Установка накопительного бойлера своими руками возможна, и есть несколько способов. Проблема может возникнуть из-за качества стен. Блоки в санитарных узлах типичных квартир представляют собой конструкции из бетона с толщиной стенки 6-9 см. Бочка бойлера в 100 кг просто упадет даже при самых качественных анкерах. Оптимальным вариантом будет просверлить насквозь стену (в вентиляционный канал или стену) и прикрепить не на обычные анкера, а на болты через стальную пластину с тыльной стороны.
Естественно, что если есть капитальная стенка, то вопрос с креплением даже не стоит. Тут остается лишь загнать анкера с длиной от 12 до 15 см, и можно будет повесить хоть 300 кг. Далее нужно врезаться в систем снабжения воды. Типичная схема представлена на фото внизу. В магистрали, которая идет от стояков к потребителя (смеситель или кран) должны быть врезаны вентили и тройники к бойлеру. Между стояком и врезкой обязательно должен быть запорный кран. Система будет функционировать так – перекрываем вентиль после горячей трубы, открываем запорный вентиль на прогретую воду. Остается пользоваться бойлером, причем нагретая вода не будет идти в общую систему. Если требуется использовать централизованное горячее водоснабжение, нужно лишь перекрывать запорные вентили до бойлера, а краны от стояка открыть.

Монтаж проточного электрического нагревателя

Установка проточного устройства не будет предусматривать сложного врезания в систему и монтаж запорных кранов. Вам нужно подключить миниатюрный бойлер к электричеству, и можно завести его на вход источника водоснабжения. Главное, чтобы был хороший напор воды. В проточных нагревателях сильная система нагревания, и при слабом потоке она начнет закипать внутри, а защита от перегреваний будет отключать прибор. Для подключения бойлера проточного типа в электрической схеме подключения обязательно следует предусматривать заземление и устройство защитного отключения. Фактически, при использовании прогретой воды и одновременной работе бойлера вы как будто контактируете с самим нагревателем. При электрических перебоях система безопасности должна сразу же обесточивать нагреватель.

Этап второй. Подключение к системе водоснабжения

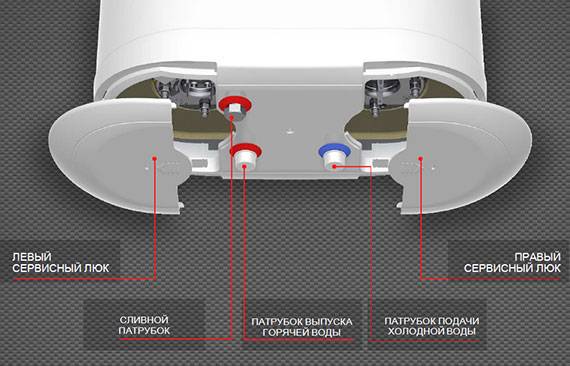

Для подключения берем эластичные шланги, но вместо них можно использовать и ПП, и трубы из металлопластика. На любой бойлере имеется пара разъемов, к которым можно подключать трубы:

красный – через него будет выходить нагретая вода;
синий – посредством него в бак будет поступать водопроводная вода.

Эти разъемы можно увидеть на приведенной ниже схеме подключения водонагревателя

В местах, где обозначается горячая и холодная вода, должны находиться домовые стояки (если речь идет о городской квартире). Цифрами 1 и 2 обозначаются краны, перекрывающие и возобновляющие подачу воды в накопительный бак и обратно из бойлера. При функционирующем устройстве все краны должны быть открытыми, а при нефункционирующем, соответственно, закрытыми. Цифрами 3 и 4 обозначаются краны водоснабжения, идущего в помещение. Они необходимы для того, чтобы при необходимости прекращать подачу воды. И, наконец, 5 – это обратный клапан, защищающий ТЭН от перегревания (если отключится подача воды, то бак бойлера не будет греться впустую, а нагревательный элемент, следовательно, не перегорит).

Важная информация! Чтобы вникнуть в суть процесса, рассмотрим вкратце, как действует сам водонагреватель. Вода в нем подается снизу, а если по той или иной причине водоснабжение прервется, то вся она хлынет в пустую трубу. При этом ТЭНы будут прогревать воздух и в скором времени перегорят. И обратный клапан необходим для того, чтобы предотвратить аварийную ситуацию.

Такой прибор должен входить в комплект любого хорошего бойлера, на это следует обращать особое внимание. Цифрой 6 обозначается кран, опустошающий накопительный бак

С помощью такого крана можно будет слить воду из устройства при демонтаже. Ведь в баке – в зависимости от его вместительности – может находиться до 150-ти литров

Цифрой 6 обозначается кран, опустошающий накопительный бак. С помощью такого крана можно будет слить воду из устройства при демонтаже. Ведь в баке – в зависимости от его вместительности – может находиться до 150-ти литров.

Теперь приступим к рабочему процессу.

Шаг первый. Предохранительный клапан, идущий в комплекте, устанавливаем там, где в устройство будет поступать холодная вода. Место стыка в данном случае нужно заранее обмотать уплотнителем.

Шаг второй. К предохранителю, находящемуся в нижней части крана, прикручиваем шланг. Здесь не нужно использовать уплотнитель, так как гайка уже оснащена резиновой прокладкой, играющей аналогичную роль.

Шаг третий. Так же само прикручиваем другой конец шланга к трубе, предназначающейся для ГВС. Традиционно отказываемся от применения уплотнителя.

Шаг четвертый. Далее подсоединяем один конец шланга для ХВС к магистрали водоснабжения, а второй крепим к входному разъему водонагревателя (напоминаем: таков обозначается синим цветом). Но до этого в этом месте должен быть установлен кран, чтобы, как отмечалось выше, в любой момент можно было перекрыть подачу воды.

На этом «водная» часть работы заканчивается. Теперь детальнее поговорим о назначении кранов.

Эксплуатация кранов водонагревателя

Краны под номерами 1 и 2 необходимы для того, чтобы перекрывать воду в случае неиспользования нагревателя (к примеру, при демонтаже). А вот краны 3 и 4 относятся к городским квартирам – там они устанавливаются для подключения к централизованному водоснабжению.

Особого внимания заслуживает кран 4. С его помощью прекращается движение горячей жидкости между стояком и помещением при работающем бойлере. И теперь выясним, какова схема подключения водонагревателя к резервуару открытого типа.

Подключаем бойлер к открытому резервуару

В данном пункте речь пойдет исключительно о частных домах и коттеджах. Там, как известно, в отсутствие централизованного водоснабжения для накопления воды используются специальные баки, располагающиеся в большинстве случаев на крыше

Хотя это не станет преградой для использования водонагревателя! Важно лишь то, чтобы дистанция между баком и нагревательным устройством не превышала двух метров; другой важный момент: если давление в магистрали превышает отметку в шесть бар, то в обязательном порядке устанавливается редуктор – перед водонагревателем – дабы иметь возможность снизить его (давление)

Схема – Если бак находится менее чем в двух метрах над бойлером.

Схема – если бак находится больше, чем в двух метрах над бойлером.

Общие правила установки

Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.

Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые, рекомендуется их заменить полностью или хотя бы участок врезки.
В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.

Водонагреватель на укрепленной стене дачного дома

Монтаж проточного безнапорного бойлера

Такой тип водонагревателя работает только от смесителя, поэтому выбор места, где его разместить не возникает. С установкой такого бойлера в квартире своими руками мороки будет намного меньше.

Что понадобится для установки и подключения такого электрического водонагревателя:

Безнапорный бойлер;
Перфоратор со сверлом для бетона;
Простой ключ;
Дюбели

Достаньте кран из раковины, открутив крепление;
Теперь начните собирать сам электрический водонагреватель.
Присоедините слив ко входному штуцеру и закрепите его.
Вставьте бойлер в отверстие, где стоял смеситель.

Настенные же модели нужно крепить к стене так же, как крепили накопительный бойлер. По шаблону разметьте отверстия и просверлить их, вставьте дюбели, закрепите на них устройство.

Подключение проточного водонагревателя

Мучиться с ним столько же, сколько с накопительной бойлерной установкой не нужно. Обвязка водонагревателя сводится лишь к проведению гибкой подводки от смесителя к штуцеру устройства и наложения резиновой подкладки.
Схема же подключения настенного проточного бойлера к водопроводу выглядит так:

Так как во всех моделях предусмотрены кабели с вилкой, то «как правильно подключить бойлер?» вопроса не возникает. Через переходники подключать их к сети строго запрещается.

Как правильно запустить?

Закройте горячую воду и откройте смеситель, чтобы она пошла через электроприбор. Дождитесь хорошей струи и можете нагревать ее в бойлере.

Что может понадобиться для установки бойлера своими руками?

Прежде чем начнётся непосредственная установка водонагревательного прибора накопительного типа своими руками нужно просмотреть видео монтажного процесса, а также запастись минимальным комплектом инструментов и расходных материалов:

профессиональный перфоратор с буром, соответствующим диаметру трубопровода, строительная рулетка, ножовка по металлу или труборез;
набор гаечных ключей или газовый аналог;
отвёртка с крестовой и плоской насадкой, пассатижи и бокорезы;
строительная пакля или специальная монтажная лента;
запорные краны в количестве, которое зависит от типа бойлера – проточный или накопительный водонагреватель;
тройники в соответствии с диаметром водопровода и патрубками бойлера;
специальные шланги, защищённые армированием;
металлопластиковые или другие трубы длиной, которая просчитывается непосредственно по месту проведения монтажа.

В случае необходимости замены старой электропроводки либо прокладки новых кабелей понадобятся следующие материалы:

трёхжильные медные или алюминиевые кабели и гофра;
мощный автомат или качественная розетка.

Только подготовив всё необходимое, можно переходить к непосредственной врезке накопительного бойлера в трубопровод и подключения в электрическую сеть своими руками.
