Тип и конструкция гаража
При планировке помещения для стоянки своего автомобиля, у каждого автолюбителя возникает вопрос – из чего дешевле построить гараж? Выбирая тип строения, необходимо обратить особое внимание на несколько нюансов:
- Возведение металлической или каркасной конструкции позволит немного сэкономить, но потребуется дополнительное утепление.
- Используйте дерево, кирпич или пеноблоки, чтобы создать более комфортные условия для обслуживания авто.
Если вас интересует вопрос – сколько стоит построить гараж, обратите внимание, что размер финансовых вложений напрямую зависит от основного материала, который используется при его возведении. Давайте рассмотрим наиболее популярные конструкции гаражей на сегодняшний день
Деревянная конструкция
За счет небольшого веса древесины, строение можно возвести своими руками за короткий срок. К тому же, это экологически безопасный и недорогой материал. С его помощью довольно просто обеспечить «комфортные» условия для стоянки и обслуживания автомобиля даже в холодный период года.
Но требуется тщательная обработка всех деревянных составляющих конструкции антисептическими и противопожарными растворами. Кроме надежной защиты, это позволит исключить появление плесени и грибка. К тому же, необходимо сделать качественную гидро- и пароизоляцию.
Металлическая конструкция
Металлическая конструкция считается наиболее экономически выгодным вариантом строительства. Несмотря на то, что данный материал отличается хорошей прочностью, которая обеспечивает длительную эксплуатацию строения, при отрицательном воздействии природы он начнет ржаветь.
К тому же, металлические стены не сохраняют тепло. Поэтому потребуется дополнительное утепление с прокладкой изолирующего слоя, чтобы исключить образование конденсата внутри гаража.Металлический гараж
Кирпичная конструкция
Кирпичная конструкция обеспечивает капитальность помещения не на одно столетие. Но помните, что ее возведение потребует вложения значительных финансовых ресурсов и времени.
Каркасная конструкция
Надежный каркасный гараж своими руками можно построить без особых проблем за довольно короткое время. Для этого достаточно собрать каркас из дерева или фасованного металлопроката и обшить его сэндвич-панелями или стеновым профнастилом.
В таком случае, вы сможете сэкономить значительную сумму, поскольку данную работу можно осуществить самостоятельно и без привлечения «дорогостоящих» специалистов и специализированной грузоподъемной техники. К тому же, гараж по каркасной технологии не уступает по внешнему виду аналогам из кирпича или дерева.
Что касается эксплуатационных параметров, он даст фору даже металлической конструкции. Если вас интересуют детали того, как построить каркасный гараж, далее в этой статье мы постараемся подробно описать некоторые нюансы технологии его возведения.
Гараж из пеноблоков
Главные преимущества гаража этого типа – экономичность и легкость монтажа. Поэтому автовладельцы довольно часто выбирают именно этот вариант в процессе обустройства помещения для стоянки своих машин.
К тому же, пеноблоки сегодня можно приобрести по достаточно низкой цене. А благодаря легкости конструкции, возведение стен из этого материала не требует особых усилий и монтажа усиленного фундамента.
С помощью этого материала можно создать не только надежные условия для стоянки автомобиля, но и нормальный микроклимат внутри самого гаража, поскольку пеноблоки обладают низкой теплопроводностью и хорошими звукоизоляционными параметрами.Гаражный кооператив
Пошаговая инструкция строительства гаража
Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.
Технология возведения столбчатого и свайного фундамента
Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:
- Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
- Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
- Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
- Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
- Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
- После этого можно сделать песчаную засыпку до уровня поверхности грунта.
Бетонные блоки для фундамента под каркасный гараж можно сделать самому
Фундамент на винтовых сваях своими руками также обустроить несложно:
- В местах установки свай нужно вырыть неглубокие ямки.
- Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
- После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
- Полости внутри свай залить бетоном.
- Устанавливают оголовья, к которым крепится ростверк.
Подробная инструкция сбора деревянного каркаса
Для этого нужно:
- Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.
На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.
Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.
- Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.
Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.
Монтаж крыши на постройке из дерева
Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:
- Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
- На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
- Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
- Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.
Чаще всего для гаража выбирают односкатную крышу
Какая нужна обшивка
Обшивку гаража можно сделать из:
- металлопрофиля;
- листов OSB.
Для деревянного каркаса чаще используют второй вариант.
Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.
В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.
При желании каркасный гараж можно утеплить изнутри
Отделка
Наружная и внутрення отделка стен каркасного гаража может быть любой:
- штукатурка;
- покраска;
- облицовка сайдингом.
Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.
Пошаговая инструкция строительства гаража
Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.
Технология возведения столбчатого и свайного фундамента
Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:
- Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
- Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
- Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
- Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
- Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
- После этого можно сделать песчаную засыпку до уровня поверхности грунта.
Бетонные блоки для фундамента под каркасный гараж можно сделать самому
Фундамент на винтовых сваях своими руками также обустроить несложно:
- В местах установки свай нужно вырыть неглубокие ямки.
- Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
- После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
- Полости внутри свай залить бетоном.
- Устанавливают оголовья, к которым крепится ростверк.
Подробная инструкция сбора деревянного каркаса
Для этого нужно:
- Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.
На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.
Угловые соединения бруса нижней обвязки должны быть тщательными
Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.
Установка угловых стоек должна контролировать строительным уровнем
- Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.
Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.
Монтаж крыши на постройке из дерева
Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:
- Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
- На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
- Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
- Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.
Чаще всего для гаража выбирают односкатную крышу
Какая нужна обшивка
Обшивку гаража можно сделать из:
- металлопрофиля;
- листов OSB.
Для деревянного каркаса чаще используют второй вариант.
Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.
В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.
При желании каркасный гараж можно утеплить изнутри
Отделка
Наружная и внутрення отделка стен каркасного гаража может быть любой:
- штукатурка;
- покраска;
- облицовка сайдингом.
Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.
Утепление гаража
В зимний период в помещении будет низкая температура, если предварительно не утеплить его при помощи теплоизоляционных материалов. Конечно, можно сделать в гараже отопление, но не всегда такая возможность существует.
Небольшая печь и качественная теплоизоляция сделают комфортным пребывание в помещении в холодную погоду. Как не только быстро построить своими руками гараж, но и утеплить его? Ответ прост: стены помещения следует обшить пенопластовыми листами толщиной 50 мм. Можно использовать и другие материалы, но именно эти плиты считаются самым оптимальным вариантом для того чтобы утеплить строение.
Приступим к изготовлению фундамента
Мы рассмотрим процесс изготовления самого дорогого, но наиболее практичного вида фундамента – это заливка монолитной плиты. Такое основание не продавят колеса автомобиля, да и при изготовлении смотровой ямы не возникнет проблем. Вы же можете выбрать наиболее подходящий или менее дорогой тип фундамента, воспользовавшись рекомендациями из подборок видео на соответствующую тему.
Тип фундамента:
- столбчатый;
- свайный;
- монолитный;
- винтовой;
- ленточный.
При сооружении плитного фундамента порядок действий будет таким:
| Производится выборка грунта на глубину 50 см. |
| Дно основательно трамбуется. |
| Засыпается песком настолько, чтобы до верха котлована он не доходил 20 см. |
| Песок тоже нужно хорошо утрамбовать. |
| Поверх укладывается геотекстиль. |
| Следующим слоем пирога будет щебень средней фракции, которым заполняется котлован до краев. Его тоже нужно хорошо утрамбовать. |
| Теперь дело за опалубкой. Лучше всего, если она будет выставлена вровень с уровнем заливки плиты – так меньше вероятность допустить перепады. Что касается толщины бетонного слоя, то 20 см вполне будет достаточно для легкового автомобиля. Для грузовика лучше увеличить толщину до 30 см. |
| Выставив опалубку необходимо обеспечить жесткость конструкции, закрепив подпорки со всех сторон. Лучше всего, если для опалубки будет использоваться толстая доска. Если это не так, то подпорок понадобится больше. |
| Поверх щебня с нахлестом на опалубку укладывается гидроизоляция, в качестве которой используются рулонные материалы на битумной основе или толстая полиэтиленовая пленка. |
| Теперь устанавливается первый слой арматуры Ø10‒14 мм. Он не должен касаться дна, поэтому необходимо обеспечить необходимый зазор. Для этой цели не нужно использовать кирпичи и другие предметы, так как они могут проткнуть гидроизоляцию, а некоторые вовсе не пригодны для укладки в стяжку. |
| Воспользуйтесь пластиковыми фиксаторами для арматуры. |
| Затем укладывается еще слой арматуры. |
| Залив бетон, нужно его провибрировать (процесс показан на фото), стараясь при этом не касаться каркаса и опалубки. Штыкование палкой утомительно и малоэффективно. |
| Края опалубки послужили уровнем заливки и выравнивания бетонной подушки. |
| Теперь придется ждать почти целый месяц, пока бетон не наберет необходимую прочность. В летний период подушку нужно периодически поливать водой и накрывать материалом, предотвращающим быстрое испарение влаги. Также фундамент нуждается в защите, если сделан осенью и оставлен до весны. |

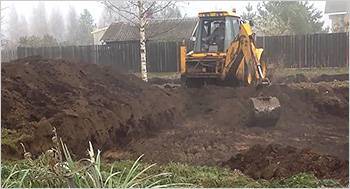

С помощью трактора выроем котлован

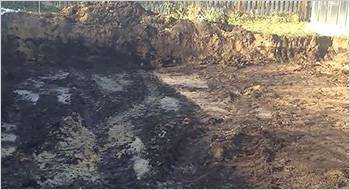

В самой нижней точке его глубина должна быть не менее 50 см

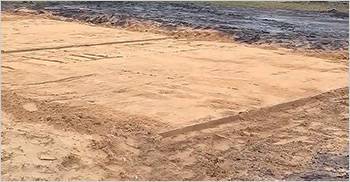

Толстый слой песка предотвратит деформацию плиты

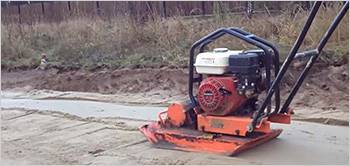

Вибротрамбовка очень облегчит труд
Геотекстиль не даст песку смешаться с щебнем
Слой щебня тоже нужно утрамбовать
Лучше всего сделать опалубку по высоте заливки плит
Конструкция должна быть жесткой
Позаботимся о гидроизоляции
Устанавливаем первый слой арматуры
Пластиковые фиксаторы для арматуры
Установлен и закреплен второй ряд арматуры
При заливке бетона его нужно уплотнить
В любое время года плита нуждается в защите

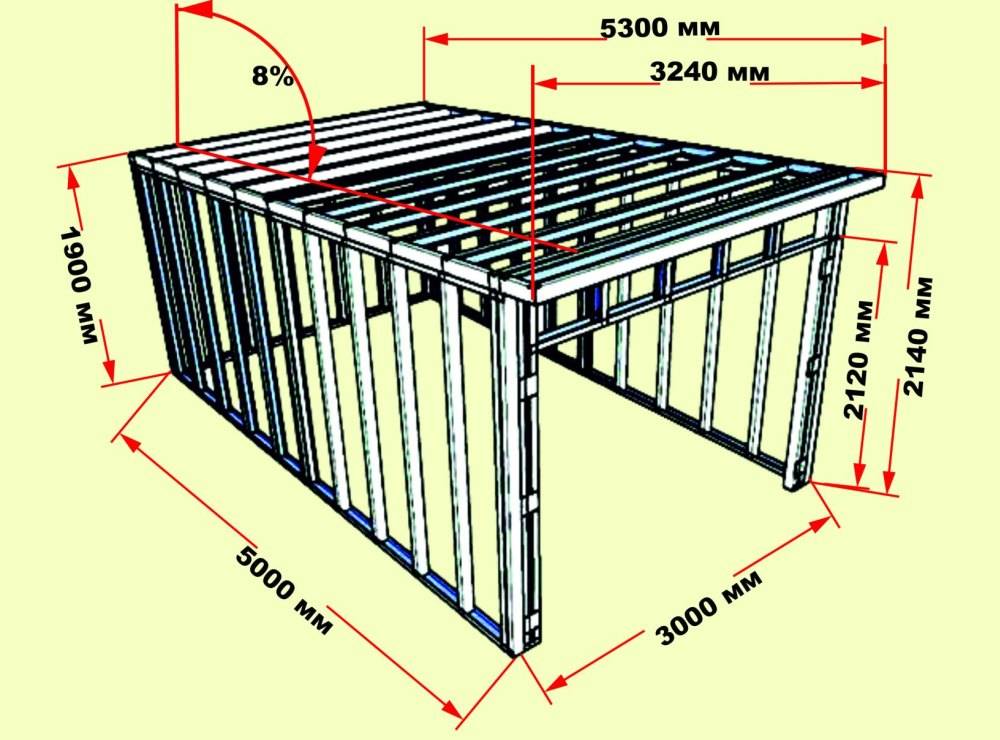

Проектирование и возведение каркаса постройки
После создания фундамента можно переходить к возведению каркаса будущего сооружения. Каркас гаража может быть изготовлен из металлического профиля, деревянного бруса или из обоих этих материалов одновременно. Определившись с используемыми материалами, обязательно нужно подготовить проект. Этот документ позволит правильно выполнить все этапы строительства и возвести действительно качественное, хорошо продуманное здание.
Сами монтажные работы принято разделять на несколько этапов:
- Установка нижней обвязки.
- Сборка вертикальных конструкций – стен.
- Установка верхней обвязки.
- Обшивка каркаса.
- Монтаж каркаса крыши.
Первым делом на готовое основание настилают гидроизоляционный материал (обычно рубероид). Гидроизоляция необходима для защиты деревянных и металлических элементов будущего здания от негативного воздействия влаги. Рубероид выступает вполне приличной отсечкой, благодаря которой влага не будет распространяться от стенок фундамента и из грунта при обильных осадках.
На следующем этапе на фундамент укладывается деревянный брус выбранного размера, это может быть брус 120×120 мм, 150×150 мм или 120×150 мм. Брус при желании можно заменить доской 50×120 мм или стальной профильной трубой с квадратным сечением 10×10 см. Для закрепления брусовой обвязки в углах используют шпонки или врубку. Металлические элементы обвязки закрепляются на углах сваркой, а деревянные – анкерными винтами или шпильками, вмурованными в основание. При монтаже обвязки на столбчатый фундамент внутри ее рамы на ребро укладываются лаги, которые будут необходимы для закрепления дощатого пола.

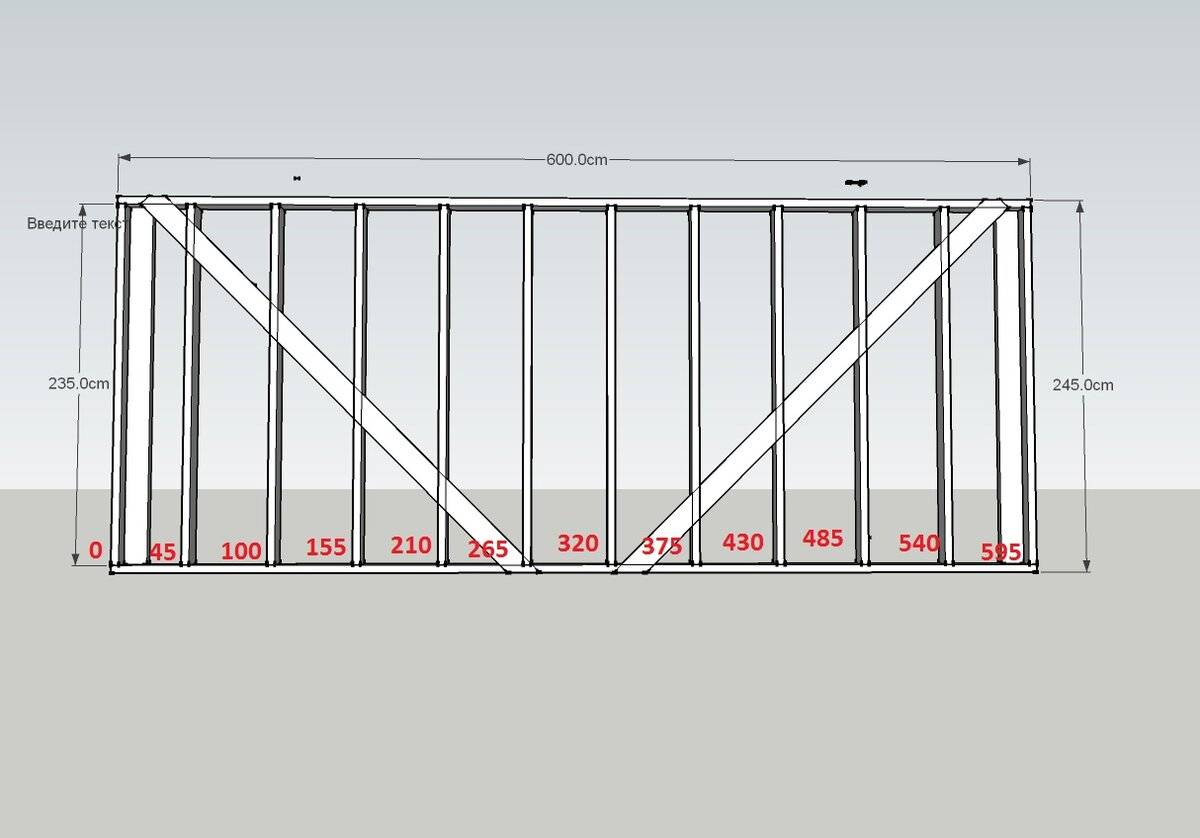

После этого можно переходить к сборке каркаса стен. Существует два варианта сборки:
- На месте установки. То есть каркасные стены собираются и фиксируются вертикально на месте их постоянного расположения. Метод используется при монтаже деревянных конструкций.
- На земле. Металлический каркас стен обычно собирают в горизонтальном положении на земле, после чего его поднимают и прикрепляют к обвязке в вертикальном положении.
В качестве элементов деревянного каркаса используют брус 60×60 мм, доску 30×150 или 30×120 мм. Металлический каркас принято собирать из профильной трубы 60×60 мм. После соединения отдельных элементов между собой и установки подготовленной конструкции вертикально, выполняется верхняя обвязка, необходимая для придания каркасу максимальной прочности. Для обвязки используют брус или трубу, которые по размеру должны соответствовать размеру отдельных элементов каркаса. К примеру, если вертикальные стойки изготовлены из досок шириной в 120 мм, то верхнюю обвязку можно сделать из такой же доски, укладывая ее в два слоя, или из бруса 60×120 мм.
Возведенный каркас необходимо сразу обшить внутри или снаружи облицовочными материалами. В качестве такой обшивки используют листы из ОСБ или фанеры, а также профнастил. Обшивка внутренней или внешней стороны объекта сделает его более прочным и позволит перейти к монтажу кровли.
Крышу гаража можно делать одно- или двухскатной. Двускатные крыши строить дороже и труднее, зато они позволяют обустроить полезное чердачное помещение или подготовить подкрышное пространство для хранения материалов и инструментов, используемых в хозяйстве. Постройка крыши выполняется в несколько этапов. Сначала делается стропильная система, после чего скаты обшиваются фанерными листами, поверх которых укладывается кровля.
Как можно смонтировать крышу гаража своими руками
Крыша постройки должна обеспечивать максимальную защиту от погодных явлений, быть прочной, но, в то же время, не очень тяжёлой. Наиболее оптимальным для любого гаража будет следующий вариант.
Поперёк гаража через каждый метр укладываются двутавровые балки или толстый брус – это станет основанием. Сами опорные балки закрепляются при помощи анкерных болтов. После этого, пространство между ними зашивается толстой доской как можно плотнее. Это и будет черновая крыша, которую нужно покрыть гидроизоляционным материалом и утеплить любым доступным способом. Теперь остаётся уложить ещё один слой гидроизоляции и лёгкая крыша гаража готова.
Между этими балками будет размещено ещё две ФОТО: youtube.com
Способы обшивки гаража
Перед обшивкой стен рекомендуется сделать обрешетку из брусьев 40х40 мм. Они облегчат процесс обшивки и сделают конструкцию более надежной. Что касается материала, то современный рынок предлагает широкий выбор подходящих вариантов.
Монтаж осуществляется внахлест вертикальными волнами. Профнастил практичный и долговечный материал. Также подходят стекломагниевые листы, вагонка, прошедшая специальную обработку и другие материалы. Лучше всего сделать выбор в пользу материалов, устойчивых к воздействию влаги и другим повреждениям. Для внутренней обшивки применяются ДСП или вагонка.

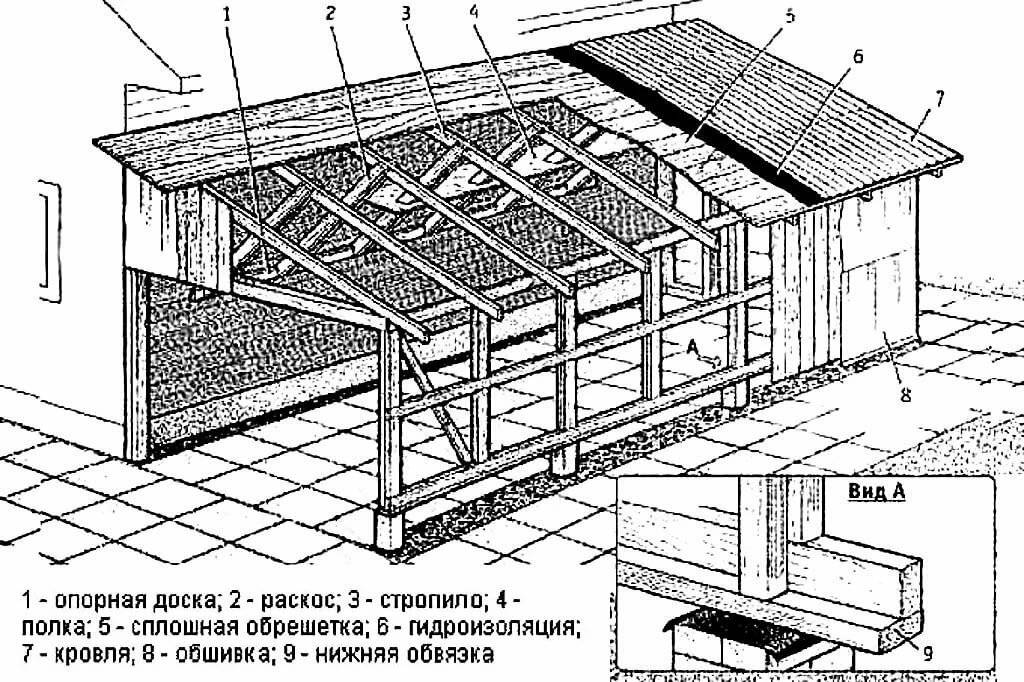

Монтаж каркаса гаража
Каркас или остов будущего строения изготавливается из хорошо просушенных древесных заготовок (брусьев и толстых досок), назначение которых распределяется так:
- брус 100х100 используется для установки основных стоек, а также в качестве балок перекрытия при изготовлении пола и потолка;
- доска 40 мм идёт для обустройства стропил и настилки пола;
- из 20 миллиметровой доски делаются обрешетка и промежуточные опоры (стойки)
Порядок сборки каркасного гаража выглядит следующим образом:
- Сначала подготовленный на основе бетонных блоков фундамент закрывается двумя слоями рубероида, скреплёнными между собой битумной мастикой. Тем самым осуществляется его гидроизоляция, предохраняющая деревянные заготовки от воздействия влаги и гниения.
- Затем по всему периметру будущего сооружения укладываются брусья нижней обвязки (сечением 100х100 мм), которые соединяются в углах посредством стандартных врубок и шпонок.
Сразу вслед за этим на нижних брусьях с шагом примерно 2 метра монтируются основные опоры, крепящиеся к ним посредством специальных нагелей. Для большей надёжности зоны крепления усиливаются металлическими уголками, фиксируемыми в местах сочленения с помощью саморезов.
После этого поверх системы стоек кладётся верхний контур из бруса сечением 100х100 мм, элементы которого скрепляются между собой и со стойками уже описанным нами способом (аналогично нижней обвязке).
- На следующем этапе работ с шагом порядка 50 см устанавливаются промежуточные стойки из 20 миллиметровой доски (точное расстояние между ними выбирается с учётом размеров используемых матов или пластин утеплителя).
- Между этими стойками монтируются горизонтальные перемычки, промежутки между которыми выбираются исходя из высоты пластин утеплителя. Получившиеся стяжки (места их соединения со стойками) усиливаются с помощью крепящихся саморезами уголков.
По завершении сборки корпуса будущего строения можно будет перейти к обустройству системы стропил и пола, которые монтируются поэтапно в следующем порядке:
Сначала на верхнем обвязочном поясе посредством специальных блочных башмаков крепятся балки перекрытий, для изготовления которых берутся 40 миллиметровые доски.
Затем из тех же 40 миллиметровых досок подготавливается набор стропильных ног, которые крепятся к брусу обвязки под углом с шагом в пределах от 0,5 до 1 метра (его точное значение выбирается в зависимости от характерной для вашего региона снеговой нагрузки).
По завершении их фиксации на стропила укладывается обычная полиэтиленовая плёнка, выполняющая функцию гидро- и пароизоляционной защиты, а поверх неё набиваются доски 20 мм с шагом порядка 50 см (обшивка досками ведётся вдоль конька по скатам). В результате этих операций вы получаете готовую к закрытию кровельным материалом обрешётку.
В качестве половых лаг используются те же 40 миллиметровые доски, которые фиксируются на нижней обвязке каркаса при помощи блочных башмаков. Сами полы настилаются из предварительно обработанной половой доски, плотно укладываемой на лаги перекрытий.
Остов ворот изготавливается из брусков сечением 100х100 мм, которые также скрепляются посредством шпонок и усиливаются уголками из металла. С целью придания ему дополнительной жёсткости в каркасе ворот делаются поперечные стяжки. Затем все элементы собранного остова обрабатывают антисептиком, а после его высыхания обшиваются выбранным вами отделочным материалом.
