Как подключить трубку домофона самостоятельно: пошаговая инструкция

Аналоговый домофон

Аналоговые установки используют координатно-матричное подключение и работают по принципу телефонной АТС. Дополнительным элементом такой системы является коммутатор, в котором осуществляется обработка и анализ сигнала, а также перенаправление его конкретному абоненту.

Для подключения домофонной трубки к коммутатору используются две шины. Контакты первой из них (D0–D9) соответствуют десяткам, а второй (E0–E9) – единицам. Таким образом, чтобы подключить домофон к квартире, номер которой, например, 74, нужно:

• подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
• проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.

В рассмотренном варианте подключения использовался аппарат, рассчитанный на обслуживание до 100 абонентов. Существуют модели, способные работать с большим числом номеров, однако их принцип действия ничем не отличается от рассмотренного выше.

Если номера квартир, находящихся в подъезде, не позволяют выполнить подключение, установщиком производится перепрограммирование панели управления со смещением номеров на определенное число (например, от каждого необходимо отнять 84). В таком случае возникает некоторая сложность при подключении, поскольку без консультации специалиста, выполнявшего монтаж домофона в подъезде, трудно выяснить величину смещения.

Устройство трубки домофонов Визит

Домофонная система включает в свой состав два основных узла – это вызывное устройство, которое располагается на входной двери и абонентский модуль, который обеспечивает связь между владельцем дома или квартиры и гостем. Чтобы пользоваться абонентским устройством и поддерживать звуковую связь используется трубка домофона. Она представляет собой устройство, с помощью которого реализуются следующие функции:

• звуковой вызов владельца квартиры;
• поддержка дуплексной связи между владельцем квартиры и посетителем;
• управление кнопкой открывания электромеханического замка входной двери;
• управление громкостью вызова.

Трубка для домофона Визит представляет собой устройство, отличающееся простой конструкцией, высокой надежностью и длительным эксплуатационным периодом. В состав этого устройства входят следующие элементы:

• корпус трубки;
• кнопка для переключения громкости вызова;
• кнопка для открывания замка;
• динамик и микрофон;
• электронная плата управления;
• держатель трубки.

Конструкция трубки домофона Vizit

Возможные неисправности

В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:

• повреждения трубки механического характера;
• при поднятии трубки сигнал продолжает звучать;
• выход из строя кнопки разблокирования замка;
• плохо слышно голос звонящего;
• если вы нажимаете кнопку открытия двери, происходит сброс вызова.

В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы. В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.

Назначение домофона

Как уже упоминалось в начале этого материала, домофоны используются для ограничения доступа нежелательных лиц на определенную территорию. В случае многопользовательских систем это подъезды многоквартирных жилых домов. Однопользовательские (малопользовательские) системы обычно ограничивают доступ на территорию частных домовладений.

Для того чтобы попасть на «охраняемую» домофоном территорию человек должен пройти процедуру идентификации. Идентификация может выполняться с помощью:

• распознавания голоса в процессе переговоров по устройству голосовой связи (в последние годы видеодомофонные системы позволяют идентифицировать людей визуально);
• с помощью индивидуального электронного ключа;
• путем набора секретного кода на цифровой клавиатуре.

В первом случае решение о предоставлении доступа принимает пользователь домофонной системы. В остальных случаях процедура идентификации выполняется микропроцессорным устройством.

О конструкции домофона

Перед тем как подключить домофон в многоквартирном доме самостоятельно, разберемся с конструкцией аппарата. Это пропускное устройство с переговорными функциями (аудио- и видеосвязью) стало популярным в последнее десятилетие, заняв место менее удобных кодовых замков, до него защищавших некоторые наши подъезды. Устанавливаются домофонные аппараты чаще всего специализированными компаниями на весь подъезд. Они впоследствии и обслуживают систему.

Самые популярные изготовители домофонов на сегодня – Vizit, Commax, Falcon Eye и проч.

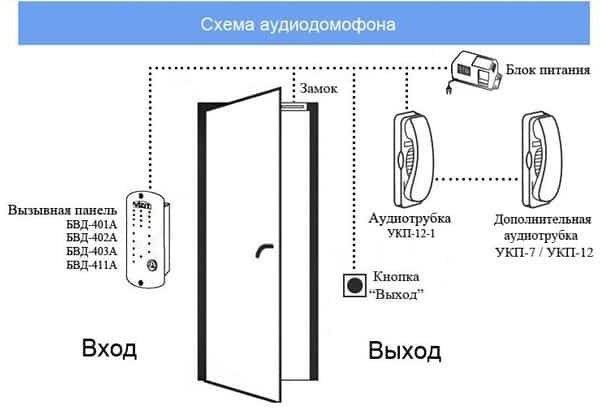

На схеме выше вы увидели основные составляющие домофонной системы. Перед тем как подключить домофон самостоятельно, освежим в памяти их функции:

• Трубка. Устанавливается в квартире, чтобы жилец смог ответить на вызов и открыть дверь гостю. Этот абонентский элемент обязательно подключается к общей запирающей системе.
• Вызывная панель. Это ее мы видим рядом с подъездной дверью – считыватель кода ключей, клавиши для набора номера квартиры или кода, вспомогательный экран.
• Замок (запирающее устройство). На сегодня наиболее популярны электромагнитные вариации. Хоть при должном приложении физической силы их все же возможно открыть без ключа, они считаются самыми надежными. Ранее был популярен вариант с обычной металлической задвижкой, которую отворял электродвигатель.
• Модуль коммутатора. Этот элемент системы отвечает за передачу сигнала с вызывной панели определенному жильцу.
• Блок питания системы.
• Кнопка «Выход» и проч.

В системе видеодомофона появляется такой элемент, как видеокамера у вызывной панели. Передача изображения происходит силами микрокомпьютера.

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.

Типы домофонов и особенности работы

Последние виды домофонов распределяются по количеству абонентов:

1. Индивидуальный аппарат, предназначенный для установки в доме или коттедже. Панель вызова крепится у входа во двор (снаружи на воротах), а приемники – в любом удобном месте.
2. Устройство, рассчитанное на большое количество абонентов, монтируется в подъезде многоэтажного дома, панель ввода одна, приемники – в каждой квартире.

По технологии обработки сигнала:

1. Аналоговые, или координатно-матричные, модели, работающие как телефон на аналоговом коммутаторе (по типу мини-АТС). Подключаются к каждой квартире.
2. Цифровые девайсы подключаются ко всем квартирам парой проводов от цифрового коммутатора.

Разновидности современных домофонов

Цифровой девайс

Работает цифровой домофон следующим образом:

1. Сигнал поступает по двухпроводному кабелю.
2. Система вычисляет номер квартиры.
3. Работает электронная перемычка, своим замыканием или размыканием конфигурирующая сигнальную цепь для определенной квартиры (джампер).
4. Телефонная трубка в квартире оснащается приемной электроникой. Контроллер обслуживает любое количество квартир.

Подключается домофон 2-жильным проводом, по которому в контроллер поступает зашифрованная команда. Домофонная трубка подключается к устройству связи после приема вызова для конкретной квартиры. Связь может быть видео-, аудио- или смешанной.

Джампер обеспечивает безошибочное переключение контактов в ответчике. Для правильного задания программы телефонной трубке джампер монтируется между клеммами так, чтобы сумма цифр контактов была равна номеру подключаемого жилого помещения.

1. Преимущества цифровых аппаратов – простой монтаж, легкое подключение.
2. Отрицательный момент – прямое влияние каждой переговорной трубки на рабочее состояние системы.

При ошибочном подсоединении цифровой телефонной трубки или при замыкании в сигнальной разводке вся аппаратура может сломаться или начать выдавать неправильные коды сигналов.
Цифровой видеодомофон – общая схема подключения

Аналоговое устройство контроля доступа

Чтобы установить домофон в квартире, требуется подсоединение коммутатора к помещению двумя проводами с отличными друг от друга номерами. Сначала сигнал поступает на коммутатор, после чего модулятор преобразует его в требуемый формат и подсоединяет к проводу с нужным цифровым обозначением. С контролируемым помещением домофон соединяется реле. В аналоговых конструкциях зачастую используется параллельное подключение. Работа аналоговой аппаратуры базируется на применении координатно-матричного присоединения по принципу мини-АТС. Трубка домофона подключается к коммутатору через две шины. Первая шина нумеруется десятками (D0-D9), вторая – единицами (E0-E9).

Для подключения домофона к квартире № 57 необходимо:

1. Присоединить провод от плюсовой клеммы переговорной трубки к контакту № 5 на шине D0-D9.
2. Присоединить провод от минусовой клеммы переговорной трубки к контакту № 7 на шине E0-E9.

При невозможности сделать подключение по номерам квартир монтер должен изменить программу в панели вызова, сместив номера на расчетное число, соответствующее квартирной нумерации. Самостоятельно такой расчет выполнить сложно, поэтому рекомендуется вызывать мастера, который сможет рассчитать число смещения.

Коротко о том, как работает домофон в аналоговом исполнении:

1. Сначала выбирают место крепления трубки связи системы контроля доступа, затем она фиксируется на стене подходящими метизами – саморезами, дюбелями «быстрый монтаж», шурупами.
2. Далее определяется место крепления коммутатора на каждом этаже. Обычно это распредкоробка для слаботочных шин. Шины подключаются параллельно, что облегчает монтаж, тем более, что коммутатор понадобится всего один на этаж. Недостаток такой схемы подключения состоит в том, что придется протягивать многожильный кабель от верхних квартир к месту монтажа коммутатора.
3. Открутив крышку коммутатора, находят клеммы D0-D9 и E0-E9 и подключают их к коммутатору таким образом, чтобы при сложении номеров контактов получился номер квартиры, в которую будет подаваться вызов.
4. Жилы присоединяются к телефонной трубке в правильной полярности контактов. Положительная клемма – к контакту коммутатора с нумерацией десятков, отрицательная –с нумерацией единиц.

Принцип работы аналогового домофона

Домофон, как подключить трубку 2 провода. Общая схема

Домофонные системы работают на основе одной из двух технологий:

1. устаревающей координатно-матричной;
2. либо более современной цифровой.

В обеих схемах квартирные трубки соединяются проводами с коммутатором подъездной станции. Их отличие:

• при первом методе число проводников повторяет количество обслуживаемых квартир;
• цифровой способ предусматривает центральную магистраль, обеспечивающую ответвления к абонентам.

Домофон цифровой системы

Это наиболее дорогое оборудование. Оно создается на обслуживание до 255 квартир одновременно.

Подключение квартирных аппаратов выполняется двужильным медным кабелем. Его монтируют параллельными цепочками по каждому стояку внутри подъезда. Все трубки подключают в параллель с соблюдением полярности.

Для разграничения номера квартиры внутри корпуса каждой трубки есть плата установки перемычек. Их называют «джамперы», а нанесенная нумерация позволяет выполнять кодирование.

Чтобы ввести номер квартиры достаточно замкнуть джамперы, сумма маркировки которых даст нужное число.

Например, любимая нами квартира №13 вводится замыканием перемычек №1, 4, 8.

Все остальные контакты на этой плате должны быть разомкнуты.

Принцип работы

Когда абонент набирает номер квартиры на входе в подъезд, то сигнал от процессора поступает на все подключенные аппараты. Однако сработает только тот, где совпадет количество установленных джамперов.

Во время замены трубки или монтажа нового видеодомофона следует выставлять количество перемычек по номеру квартиры , как и ранее. Если этого не сделать, то аппарат правильно работать не будет.

Недостаток системы

Цифровой домофон здания зависит от состояния оборудования в квартирах.

Когда кто-то из жильцов меняет трубку и неправильно настраивает перемычки, то неисправность появляется во всей системе. Требуется ее ремонт и поиск дефектов представителем обслуживающей компании.

Принцип работы

Кабель от коммутатора прокладывают многожильным. Его провода разбивают на две группы:

1. блок десяток;
2. единицы.

Блок десяток подключают к плюсу, жилы маркируют от нуля до семи. А на группу единиц подводится минус системы. Ее маркировка выполняется от 1 до 10.

Для подключения оборудования квартиры плюс ее трубки монтируют на контакт десяток, а минус — единиц. Например, квартира №72 подключается минусом на Е7, а плюсом — D2.

Таким образом работает оборудование для квартир с номером до 80. Если возникает необходимость большего использования номеров, то применяют технологию смещения параметров настроек.

Она предусматривает возможность перепрограммирования номеров, начинающихся с цифры 81. В этом случае для замены трубки необходимо знать эти настройки.

Зданиям с небольшим количеством квартир подходит более дешевое оборудование: домофон со встроенным коммутатором. В ней предусмотрено прямое подключение квартиры с панелью вызова.

Особенность работы

Особое распространение домофонов в жилых домах и общественных заведениях обусловлено возможностью контролировать поток людей и ограничить объект от несанкционированного доступа. Многопользовательские комплексы включают ряд важных компонентов. Среди них:

1. Вызывной блок.
2. Блок питания.
3. Электрический замковый механизм.
4. Коммутационный блок.
5. Абонентское переговорное устройство.

Сегодня встречаются два типа замков:

1. Электромагнитные.
2. Электромеханические.

Первые производят закрытие двери посредством магнитного поля. Для этого в дверную конструкцию интегрируют катушку мощного электромагнита, которая находится на части разомкнутого магнитопровода. Оставшаяся часть находится на двери.

Скрин — электроцепь трубки домофона

Электромеханические конструкции находятся в закрытом состоянии после подачи на катушку электромагнита питающего напряжения. Если оно отсутствует, ригель покидает запорную планку с помощью возвратной пружины.

На вызывном блоке снаружи находится клавиатура для набора номера квартиры, монитор, где отображаются введенные комбинации, составляющие дуплексной связи (микрофон и громкоговоритель), считыватель кодов и клавиши для открытия двери изнутри.

Трубка внутри здания – это незаменимое звено в охранном комплексе, которое позволяет общаться с визитером, спрашивать цель визита и принимать решение о предоставлении доступа в помещение.

Внутреннее строение абонентского устройства остается понятным для среднестатистических пользователей. При этом в продаже представлены разные модификации и типы оборудования, поэтому при совершении выбора могут возникнуть некоторые сложности.

Чем отличаются модели Цифрал

Благодаря расширенному производству и постоянному вниманию производителя к запросам потребителей линейный ряд трубок Цифрал имеет большой ассортимент. В продаже можно выбрать оборудование различное по габаритам, форме, дизайну и функциональным возможностям.

Существуют устройства, позволяющие устанавливать в квартиру не одну, а две трубки, разнесенные по разным помещениям.

Эксклюзивные модели, которые ценят неординарные люди, могут быть изготовлены под индивидуальный заказ.

Оборудование выпускается для работы в режиме аудио или видео общения.

Производство трубок Цифрал представлено в видеоролике владельца ООО НТП Cifral.

Как и любая техника, трубка может поломаться. Это типичный недостаток оборудования у домофонов любой системы.

Однако, трубку Cifral не так уж сложно восстановить без привлечения посторонних специалистов.

Установка коммутационных линий

За передачу сигнала отвечают коммутационные блоки, поэтому монтаж начинается именно с этого действия. В зависимости от толщины кабеля магистральный канал прокладывается поверхностным способом или методом внутренней установки. Если кабель проложен по поверхности стен, он прикрывается специальным коробом для защиты от повреждений и в таком виде выглядит намного привлекательнее. Внутреннее подключение осуществляется по системе межэтажных стояков, по которым проходят электрические кабели. Если вы не знаете, как подключить домофон, лучше обратиться к профессионалам и доверить им выполнение такой работы. При подключении к подъездному домофону устанавливать отдельный блок не нужно, можно подключиться к уже готовой конструкции.

Подключение монитора домофона

Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:

жила для передачи аудиосигнала – “А”

для передачи видеосигнала – “V”

питание вызывной панели – “B+”

земля или минус – “GND”

Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.

Для надежности контактного соединения жилы можно опрессовать наконечниками.

Далее через колонну и по калитке нужно проложить второй отрезок кабеля – от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.

С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:

два провода – ”замок”

”B+” – питание от вызывной панели

”GND” – земля, он же минус

Такое же обозначение делается на втором конце кабеля возле замка.

После этого можете засыпать траншею и производить отделочные работы.

В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.

Переходим к непосредственному подключению панели видеодомофона.

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.

На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.

Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.

Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.

Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

После подключения фиксируете монитор на кронштейне.

Как открыть без ключа

Существует несколько вариантов, которые позволяют открывать двери, на которые установлены домофоны фирмы Cyfral без ввода ключа. Ниже перечислены основные способы, действующие для модельного ряда CCD 2094:

1. Если в названии модели помимо CCD 2094 присутствует буква М, то можно попробовать комбинацию нажатия кнопки звонка абоненту с кодами 41 или 1410. Введение кода 07054 иногда также дает возможность разблокировать замок.
2. Модель CCD1M или аналогичные устройства, которые можно определить по наличию мигающего значка на дисплее, позволяют открыть дверь, нажав кнопку звонка абоненту и код 0000. Если замок не был разблокирован, а домофон перешел в режим меню, то необходимо нажать кнопку «2» и дверь будет открыта.
3. Во всех остальных модификациях CCD 2094, так же, как и в первоначальном варианте данного домофона, открыть дверь можно, набрав следующую комбинацию: кнопка звонка абоненту + номер любой квартиры, который является кратным 100 + повторное нажатие кнопки звонка + один из кодов 7273, 7272 или 2323.

Блоки вызова серии «ССD-2094.1»

Руководство по эксплуатации ЦИФРАЛ CCD-2094.1МРК v3.3

Блоки вызова серии «ССD-2094M»

Блоки вызова серии «ССD-20»

Блоки вызова серии «ССD-40»

Блоки вызова серии «М-хМ»

(«M-10M», «M-10M/T», «M-10M/V», «M-10M/TV», «M-20M», «M-20M/T», «M-20M/V», «M-20M/TV»)

Блоки вызова серии «М-хМ»

(«M-2M», «M-2M/T», «M-2M/V», «M-2M/TV», «M-4M», «M-4M/T», «M-4M/V», «M-4M/TV»)

Установка домофона в квартиру

Рано или поздно каждый из нас столкнется с проблемой подключения трубки.

• Этому может быть ряд причин:
• Монтаж оборудования самостоятельно в связи с установкой системы защиты.
• Подключение трубки по причине поломки ранее установленного устройства домофона.

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

Настоятельно рекомендуется покупка товара только у официальных дилеров, которые гарантируют качество товара и предоставляют гарантию на долгий срок службы. Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка

Здесь следует обратить внимание на полярность

Каждая трубка домофона имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания.

Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам. Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой домофонной трубки не составит большого труда.

Монтаж трубки на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство. Установка трубки для такого домофона заставит хозяина не только потрудиться, но и проявить смекалку.

При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются.

Монтаж устройства не составит труда. Дальше просто подключаем трубку

Для этого проделываем всю описанную процедуру, обращая внимание на полярность. При соблюдении всех имеющихся правил, можно сказать, что установка завершена

Подробности

Подключение к домофонам цифрового типа

Как же правильно подключать в квартире трубку от домофона цифрового типа? Это вовсе несложно при условии, что будут соблюдены несколько правил. Абонентский узел системы домофонов сделан из трубки и панели. Последняя, как правило, установлена сбоку от парадной двери, а место монтажа трубки (если есть желание) может быть где угодно, и только одно – туда требуется проводить кабель от панели.

Внутренний тип строения домофонной трубки практически ничем не отличается от телефонной – в ней тоже есть микрофон с микросхемой и динамиком. Кнопка для того, чтобы разблокировать подъездную дверь, может быть размещены и на трубке, и на панели настенного типа. На тыльной стороне панельной части прибора есть две особенные клеммы, которые имеют обозначения полярности (это «+» и «-«). К ним следует присоединить еще и двухпроводную линию. Крайне важным является не перепутать полярность проводов при установке – в обратном случае, система попросту не будет работать.

Обратите внимание, что для упрощения такого процесса провода с одинаковой полярностью, как правило, делают в одинаковом цвете. Первичный тип монтажных работ системы домофона всегда проводят квалифицированные мастера, а собственноручная замена сводится к приобретению устройства для переговоров, собственно замене и даже подключению проводов

До начала приобретения трубки следует уточнить тип своего дома. Для координатных и цифровых систем предусмотрены различные модели. Схема подключения трубки к домофону цифрового типа есть определенные особенности

Первичный тип монтажных работ системы домофона всегда проводят квалифицированные мастера, а собственноручная замена сводится к приобретению устройства для переговоров, собственно замене и даже подключению проводов. До начала приобретения трубки следует уточнить тип своего дома. Для координатных и цифровых систем предусмотрены различные модели. Схема подключения трубки к домофону цифрового типа есть определенные особенности.

Следует учесть, что неполадки с одном устройством переговоров в квартире могут отразиться на функционировании всей системы в целом, и в этом заключается основной минус таких систем. Чтобы локализовать неисправность в пределах определенного этажа, в систему можно дополнительно встраивать контроллеры этажного типа.

Монтаж на прибор координатно-матричного вида

Как подключить трубку домофона в квартире? Подключение трубки до аналогового (то есть координатно-матричного) прибора будет отличаться от аналогичного воздействия с цифровыми устройствами. Аналоговая система домофона будет работать по принципу станции телефонного типа – прием, анализирование и соединение с требуемым абонентом в ней будет осуществлять именно коммутатор. Подключение абонентов с систему чаще всего осуществляется параллельно. Для того, чтобы соединять переговорные устройства с коммутатором предназначены две особенные шины. На первой шине контакты (DO-D9) будут отвечать за десятки в квартирных номерах, а на второй (ЕО-Е9) за единицы. Провод от клеммы, имеющий знак «+» требуется соединить с контактом, который отвечает за десяток в вашем номере (для квартиры №98 – 9), а провод от отрицательной клеммы нужно подключить до единичного контакта (в нашем примере это 8).

Интересно, что, если в вашем подъезде больше, чем 100 квартир, модель домофона обязательно должна соответствовать такому количеству (должна быть даже третья шина, которая отвечает за сотни в квартирных номерах). Принцип действия аналогичный.

В определенных случаях при монтаже домофонной системы настройщики могут перепрограммировать панель, смещая номера на определенную величину. Это действий проводят, например, если нет возможности подключать сотые номера.

Также возможна установка и одного коммутаторного устройства на подъезд в целом, но в этой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключать квартиры на верхних этажах. Если во время подключения хотя бы одного переговорного абонентского устройства к аналоговой подъездной системе нарушить полярность подключения проводов, это способно отразиться на функционировании всех системных устройств, как и в случае с домофонной цифровой сетью.

Подключение к цифровым домофонам

Как правильно подключить в квартире трубку цифрового домофона? Это совсем нетрудно при условии соблюдения нескольких правил. Абонентский узел домофонной системы состоит из панели и трубки. Панель обычно устанавливают сбоку от входной двери, место установки трубки при желании может быть где угодно, единственное – туда нужно будет провести кабель от панели. Внутреннее строение домофонной трубки почти ничем не отличается от телефонной – там тоже есть микрофон с динамиком и микросхемой. Кнопка разблокирования подъездной двери может быть расположена как на трубке, так и на настенной панели.

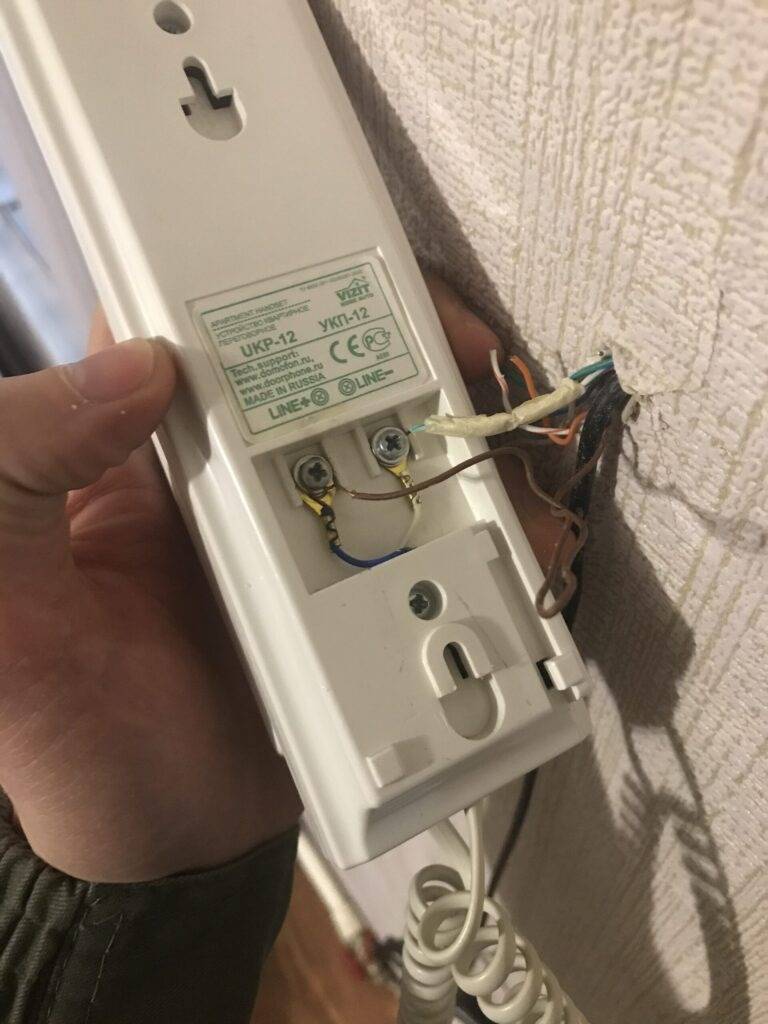

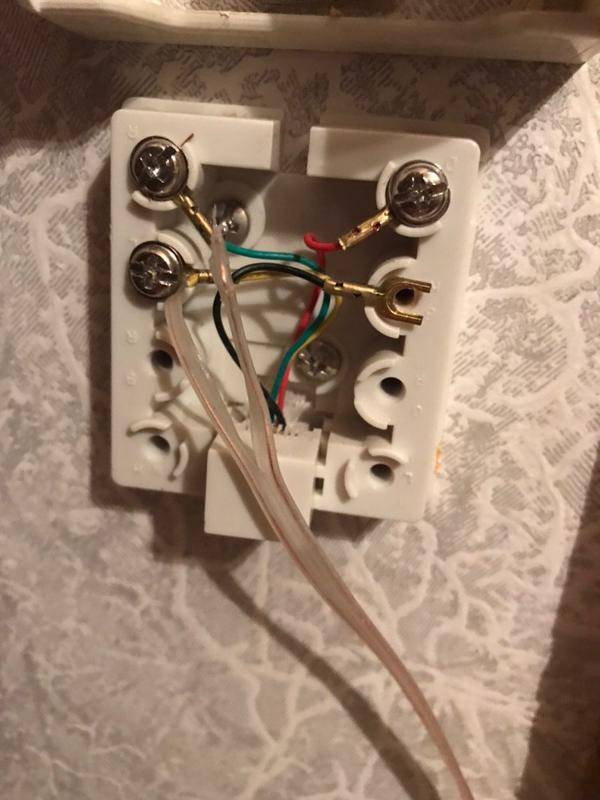

На тыловой стороне панельной части устройства расположены две клеммы с обозначениями полярности («+» и «-»). К ним нужно подсоединить двухпроводную линию

Важно не перепутать полярность проводов при монтаже – в противном случае система не будет функционировать

Первоначальный монтаж домофонной системы всегда производят профессионалы, самостоятельная замена сводится к покупке нового переговорного устройства, собственно замене и подключению проводов. Перед покупкой трубки уточните тип своего домофона. Для цифровых и координатных систем предусмотрены разные модели. Схема подключения трубки к цифровому домофону имеет свои особенности. В процессе установки необходимо набрать номер квартиры. Это делается так.

Осторожно вскройте корпус переговорного устройства. Вы увидите, что на микросхеме есть парные штырьки с номерами 1-2-4-8
С помощью специальных перемычек параллельно соедините пары так, чтобы сумма их номеров равнялась номеру вашей квартиры

Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Учтите, что неполадки с одним квартирным переговорным устройством могут отразиться на функционировании всей системы, в этом заключается главный недостаток подобных систем. Чтобы локализовать неисправность в пределах одного этажа, в систему можно дополнительно встроить этажные контроллеры.
