Как подключить светодиод к 220В

Как правильно подключить светодиод к бортовой сети.

Для правильной работы светодиода необходимо ограничить ток протекающий через него. Для этого, к бортовой сети светодиод подключается последовательно с токоограничивающим резистором. Необходимость в ограничении тока обосновывается зависимостью срока службы светодиода от проходящего тока, чем он выше тем меньше срок службы. Но следует отметить, что зависимость эта нелинейная и при превышении определенного рекомендованного порога (смотрите Datasheet на вашу модель) диод выходит из строя.

На рисунке приведены несколько вариантов включения светодиодов с резисторами а так же указаны какие из включений являются оптимальными, какие правильными но менее оптимальными в плане энергопотребления, а какое неправильное и приведет к значительному сокращению срока службы светодиодов. С вариантом схемы включения определились, теперь предстоит выяснить какой резистор нужен для светодиода.

Онлайн калькулятор: “Расчет резистора для светодиода”.

Формула для расчета резистора выглядит следующим образом: R= (Uпит – (Uпр.св* N))/I

Где: Uпит- напряжение источника питания Uпр.св- прямое напряжение на светодиоде, N-количество светодиодов, I- ток проходящий через светодиод. Естественно возникает вопрос где взять эти данные? Для тех кто решил махнуть рукой т.к. не знает ничего о названии и происхождении добытых диодов,- скажу не спешите, чуть ниже будет дано универсальное решение вашего вопроса.

Давайте рассмотрим в качестве примера Datasheet на 3 миллиметровый светодиод фирмы kingbright На рисунке ниже скриншот с указанием характеристик светодиода при силе тока проходящего через него 2 мА при температуре 25С. Из всех представленных характеристик нас интересует лишь Forward Voltage – прямое напряжение на светодиоде.

мощности
импульсного тока
прямого постоянного тока (DC Forward Current) именно это значение нас и интересует, в данном случае нельзя допускать прохождение тока выше 25 миллиампер (при температуре 25 градусов по Цельсию).

Последний рисунок иллюстрирует зависимость характеристик от условий использования:

зависимость прямого напряжения от проходящего тока
зависимость интенсивности светового потока от проходящего тока
зависимость проходящего тока от температуры
зависимость интенсивности светового потока от от температуры

Исходя из полученных в Datasheet данных можно сделать вывод, что оптимальным является значение проходящего тока от 2 до 10 миллиампер, при этом типовое значение прямого напряжение на выводах светодиода составляет от 1,9 до 2 Вольт.

Пример расчета №1 Если ввести в онлайн калькулятор напряжение бортовой сети 12 (В), значение тока 2 (мА), значение прямого напряжения 1,9 (В) количество светодиодов 1 получим расчетное значение резистора = 5050 Ом Ближайший производственный номинал резистора 5100 Ом или 5,1 кОм маркировка отечественных резисторов 5к1 маркировка smd резистора 512

Пример расчета №2 Если ввести в калькулятор напряжение бортовой сети грузовика 24 (В), значение тока 10 (мА) светим по полной:), значение прямого напряжения 2 (В) количество светодиодов 3 (маленькая гирлянда получилась) расчетное значение резистора = 1800 Ом Ближайший производственный номинал резистора 1800 Ом или 1,8 кОм маркировка отечественных резисторов 1к8 маркировка smd резистора 182

Использование светодиодных лампочек взамен газоразрядным

Если пройти в любой офис или учебное заведение, то можно заметить, что везде установлены лампы дневного света – газосветные (люминесцентные). Как правило, мощность этих приборов составляет не больше 35 Вт.

Кончено, каких-то семь лет назад подобные устройства были лучшими, потому что их считали экономичными. Тем не менее, время не стоит на месте, что позволило получить долговечные LED-лампы, которые превзошли ожидания.

Постепенно пользователи переходят на более современные лампочки

Теперь во всех учреждениях начали менять устаревшие конструкции на светодиоды. К примеру, если в офисе установлен стандартный потолочный светильник, то достаточно только поменять лампочки.

Главной проблемой является необходимость замены светодиодных лампочек для люминесцентных осветительных приборов. Не стоит в этом случае выбрасывать светильник, потому что приобрести новый значительно дороже. Для этого потребуется изменение схемы подключение лампы, которую мы рассмотрим ниже.

Схема подключения LED-лампы взамен газоразрядной

Здесь потребуется конструкция, которая имеет типовой размер – Т8. Ведь она предполагает возможность монтажа в светильник лампочек разной конфигурации, но одной длины. Модернизация заключается в отсоединении внутреннего наполнения, но это не требует слишком много времени.

Схема замены люминесцентных лампочек

Здесь можно заметить, что схема не представляет сложностей, в разъем дросселя фиксируется перемычка. Тем не менее, если установлено устройство защиты отключение, то оно может срабатывать, поэтому балласт рекомендуется отсоединить.

Лампы Т8 имеют четыре штыря, но для того, чтобы выполнить подключение, понадобится два.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Отключаем питание на распределительном щите

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Демонтируем старые трубки

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Так будет выглядеть перемычка между контактами

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Таким образом будет выглядеть светильник в собранном виде

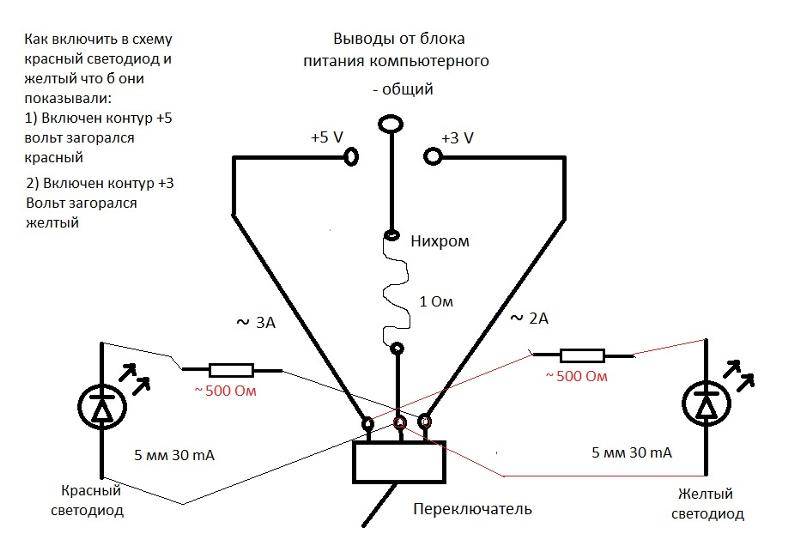

Подключение, ошибки

Чтобы получить ответ на этот вопрос, достаточно напряжение питания просто разделить на падение напряжения на светодиоде. Как подключить светодиод или светодиодную ленту. Потом цепная реакция и вся линейка выходит из строя. Монтаж цветной ленты, усилителя и контроллера RGB-контроллер предназначен для регулировки света. Но в одной статье всего не написать, поэтому придется эту тему продолжить. Подборка диодов и расчёт БП СД ленту подключают к блоку питания напряжением 24, 12 или 6 вольт. Обозначение светодиодов на схеме Светодиод на схеме обозначается в виде обычного диода с двумя стрелками, направленными в сторону, обозначающее излучение света. А вот так светодиоды прослужат очень долго. Причина сего поведения кроется в следующем. Диммер — это устройство для расширения функциональных возможностей светодиодных источников. Всего в схеме 3 светодиода. Как подключить МОЩНЫЙ СВЕТОДИОД!!!

См. также: Песчаная подушка под кабель в траншее

Технические характеристики светодиодных ламп т8

Прежде, чем начинать рассматривать параметры LED ламп Т8, необходимо понять, что люминесцентные и светодиодные лампочки созданы по совершенно разным технологиям и работают каждая на своем принципе. Объединяет их только одинаковая форма и способ установки в гнездо осветительного прибора. Все остальные параметры соответствуют конструкционным особенностям каждого типа приборов и между собой мало связаны.

Параметры этих устройств сложно сравнивать между собой, но по общим характеристикам сделать некоторое сопоставление вполне возможно. Обычно пользователей мало интересуют специфические данные, им достаточно знать базовые характеристики.

Светодиодные лампы Т8 обладают следующими техническими показателями:

длина — 600, 900, 1200 и 1500 мм. Наиболее распространенными являются 600 и 1200 мм, которые могут быть установлены в подвесной потолок Армстронг. Есть конструкции по 1500 мм, нуждающиеся в использовании светильников соответствующего размера;
напряжение питания — производится прямое подключение к сети 220 В, поскольку оснащены собственным встроенным драйвером (блоком питания);
тип цоколя — G13, который полностью аналогичен контактам люминесцентных ламп;
срок службы — до 50000 часов (около 5 лет непрерывного свечения без потери первоначального качества);
количество ЛЕД элементов — 120 или 240;
мощность — 8-20 Вт;
световой поток — 670-1240 Лм;
цветовая температура — выпускаются в двух вариантах — ХБ (холодный белый) и ТБ (теплый белый). В первом варианте значение цветовой температуры находится в диапазоне 4000-5500 К, во втором — 3000-4000 К;
способ теплоотведения — металлический радиатор (алюминиевый);
габаритные размеры — 600 × 26, 900 × 26, 1200 × 26 и 1500 × 26 мм;
материал корпуса — прозрачный или матовый пластик.

Светодиоды с магнитными драйверами

Подключаются светодиоды с магнитными драйверами, как правило, в последовательном порядке

На первом этапе очень важно оценить их мощность. Дополнительно следует учитывать параметр отрицательного сопротивления в цепи

Если рассматривать маломощные модели, то они соединяются с блоками питания через усилитель. В противном случае лучше использовать сетевые фильтры.

При этом поглотительные модификации могут привести к магнитным помехам. Как решить проблемы с повышенной частотностью в данном случае? Специалисты рекомендуют использовать одноканальные резисторы. При этом модуляторы для схемы можно подбирать самые разнообразные.

Схемы подключения

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя. Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи

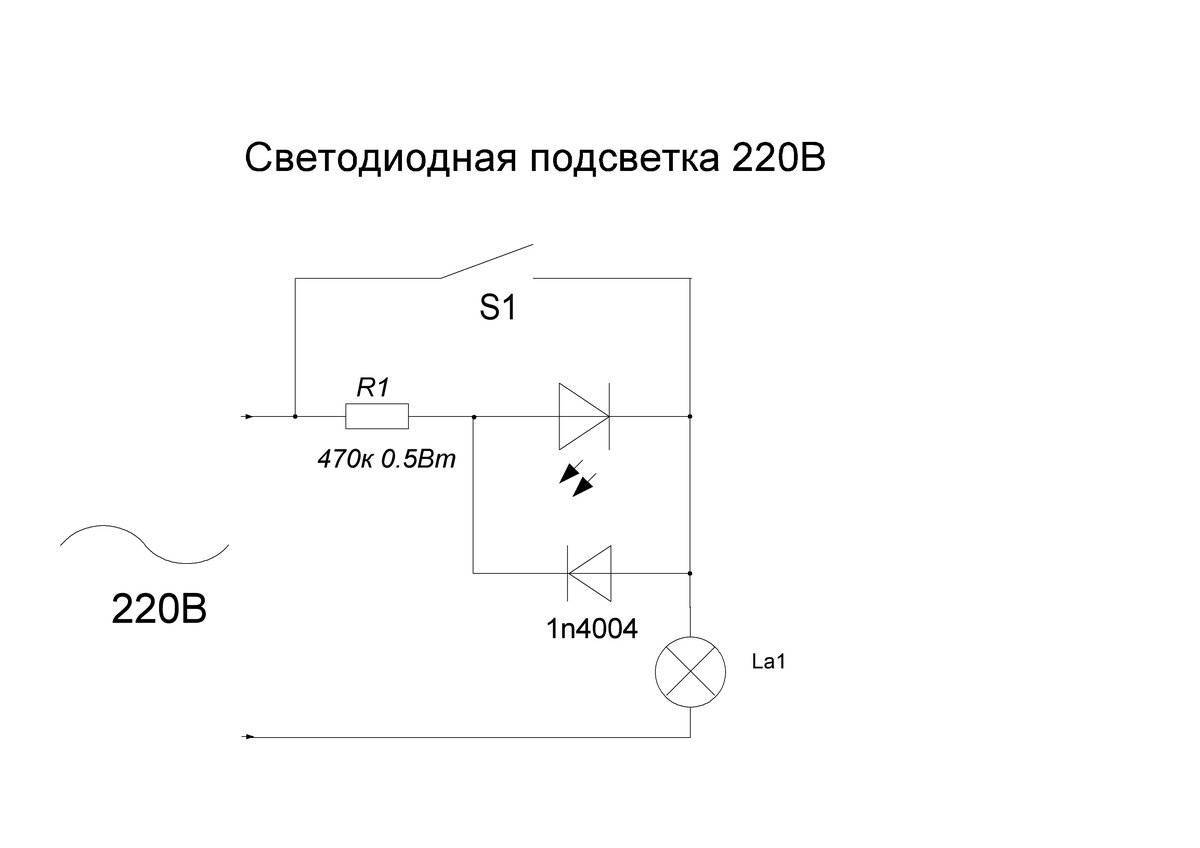

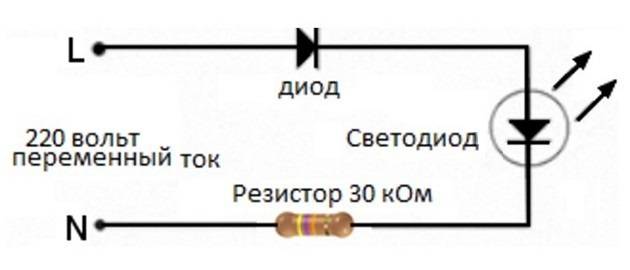

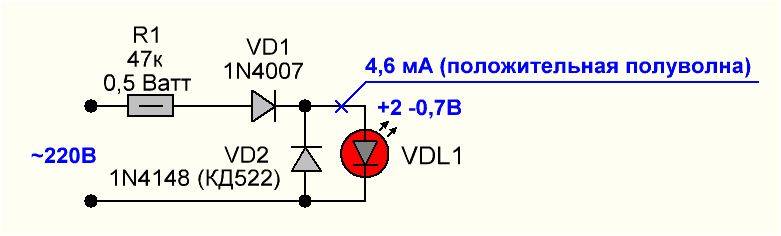

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности. Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током.

Простой и надёжный способ

Самые простые способы не отличаются надёжностью исполнения схемы. Любой скачок электричества в сети, выведет из строя детали. Чуть усложнив схему, получим вполне работоспособный вариант.

При такой схеме подключения, светодиод наиболее защищён от скачков электричества и повышенных нагрузок. Схема проста, но требует подбора деталей. Мощность резистора не менее 0,5-0,6 Ватт, сопротивление не менее 250 кОм. В схеме резистор выполняет роль шунтирующего устройства, и предотвращает выброс остаточного напряжения конденсатора.

Расчёт резистора производим по формуле: R=U/I, R – сопротивление резистора, U – напряжение, I – ток светодиода.

Расчёт конденсатора делаем по формуле: C=3200×I/U. I – ток нагрузки, U напряжение питания. Для лучшей защиты, номинальное напряжение конденсатора должно быть не меньше 450 вольт. Это защитит схему от импульсных перепадов напряжения. Конденсатор не должен иметь полярности, нельзя использовать электролитические и танталовые конденсаторы. Лучше взять керамический, например: К73-17, или подобрать зарубежный аналог.

Изготовить своими руками

Заново светильники на светодиодах делают редко. Лампу проще изготовить из неисправной. Фактически получается, что ремонт и изготовление нового изделия – это один процесс. Для этого LED-лампу разбирают и восстанавливают перегоревшие светодиоды и радиодетали драйвера. В продаже часто бывают оригинальные светильники с нестандартными лампами, которым в дальнейшем трудно найти замену. Простой драйвер можно взять из неисправной лампы, а светодиоды – из старого фонарика.

Схема драйвера собирается по классическому образцу, рассмотренному выше. Только к ней добавляется резистор R3 для разрядки конденсатора С2 при отключении и пара стабилитронов VD2,VD3 для его шунтирования на случай обрыва цепи светодиодов. Можно обойтись одним стабилитроном, если правильно подобрать напряжение стабилизации. Если конденсатор выбрать под напряжение больше 220 В, можно обойтись без дополнительных деталей. Но в этом случае его размеры увеличатся и после того, как будет сделан ремонт, плата с деталями может не поместиться в цоколь.

Схема драйвера приведена для лампы из 20 светодиодов. Если их количество будет другим, необходимо подобрать такую величину емкости конденсатора С1, чтобы через них проходил ток 20 мА.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

READ Как подключить определитель номера на стационарном телефоне

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Видео о подключении светодиода к сети 220 вольт

А теперь тоже самое, но на видео, для тех кто видимо ленился читать;) Итак, если хотите подключить светодиод надежно, но чуть с завышенными энергозатратами, то вам к сборке рекомендуется последних два варианта из статьи. Для всех ищущих приключений — первый вариант в самый раз!

Ну и напоследок калькулятор для тех, кто не в состоянии осилить подсчеты по формулам сам или лень;)

Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора

Напряжение источника питания U, В:

Напряжение падения на одном LED, В:

Кол-во последовательно включенных LED, шт:

Максимально допустимый ток через LED, мА:

Устройство светодиодных ламп для цепей переменного тока напряжением 220В

Светодиодные лампочки состоят из следующих компонентов:

Цоколя (Е27, Е14, Е40 и так далее) для вкручивания в патрон светильника, бра или люстры;
Диэлектрической прокладки между цоколем и корпусом;
Драйвера, на котором собрана схема для преобразования переменного напряжения в постоянного необходимой величины;
Радиатора, который служит для отвода тепла от светодиодов;
Печатной платы, на которую впаиваются светодиоды (типоразмеров SMD5050, SMD3528 и так далее);
Резисторов (чипы) для защиты светодиодов от пульсирующего тока;
Светорассеивателя для создания равномерного светового потока.

Напряжение питания светодиодов

Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.

Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?

Теоретический метод

Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.

Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.

Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.

В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.

С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.

Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.

Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

Практический метод

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.

Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.

В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.

Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Этапы сборки

При самостоятельной сборке и последующем тестировании излучающих свет диодов в рабочем режиме, целесообразно воспользоваться данной последовательностью:

определиться с техническими характеристиками, отраженными в сопроводительной документации;
составить схему подключения с учетом уровня напряжения;
вычислить показатели потребляемой мощности электроцепи;
подобрать драйвер или блок питания с оптимальной мощностью;
рассчитать резистор при стабилизированном напряжении;
определить полярность LЕD-источника;
припаять провода к светодиодным выходам;
подсоединить источник питания;
зафиксировать диод на радиаторе.

Процесс тестирования излучающих свет диодов, заключается в подключении собранной конструкции к электрической сети и замере потребляемого тока.

Звезда устанавливается на радиатор посредством теплопроводной пасты, а припаивать провода следует достаточно мощным паяльником, что обусловлено естественным забором алюминием тепла, с участка контакта и припоя.

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

Клеммники.
Пассатижи.
Строительный нож.
Отвёртка.
Кабель с достаточной длиной.
Распределительные коробы.
Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально

К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе

В последнем случае потом для изоляции используют ленту.

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.

Питание светодиодов от 220 В своими руками

Драйвер для диодных источников света на 220 В, является неотъемлемой частью сборки безопасного и долговечного прибора, и изготовить такое устройство вполне можно самостоятельно. Чтобы светоизлучающие диоды смогли работать от традиционной сети, потребуется уменьшить амплитуду напряжения, снизить силу тока, а также выполнить преобразование переменного напряжения в постоянные показатели. С этой целью используется делитель, имеющий резисторную или ёмкостную нагрузку, а также стабилизаторы.

Подключение светодиодной ленты к 220 В

Надежным самодельным драйвером для диодных источников света на 220 В, может выступать элементарный импульсный блок питания, не обладающий гальванической развязкой. Самым главным преимуществом такой схемы является простота исполнения, дополненная надёжностью эксплуатации.

Однако при самостоятельном выполнении сборки нужно соблюдать максимальную осторожность, так как особенностью данной схемы является полное отсутствие ограничений по показателям отдаваемого тока. В основе стандартной схемы простейшего светодиодного драйвера на 220В лежат три главных каскада, представленные:

В основе стандартной схемы простейшего светодиодного драйвера на 220В лежат три главных каскада, представленные:

делителем напряжения на показателях сопротивления;
диодным мостом;
стабилизацией напряжения.

Для сглаживания пульсации напряжения, потребуется в параллельном направлении цепи подключить электролитический конденсатор, ёмкость которого подбирается индивидуально, в соответствии с мощностью нагрузки.

Стабилизатором в этом случае вполне может выступать общедоступный элемент L-7812. Следует отметить, что собранная таким способом схема диодных источников света на 220 вольт отличается стабильной работоспособностью, но перед включением в электрическую сеть обязательно производится тщательная изоляция оголённых проводов и участков пайки.

Как подключить светодиодную лампу
