Крепление водосточной трубы к стене при прокладке водостока сверху вниз

Как правило, водосточные трубы монтируют сверху вниз с установкой колена, муфты и слива кверху раструбом. Последовательность проведения монтажа такова:

Определяется, где будет зафиксирован верхний кронштейн. В расчет принимаются показатели ширины свеса крышного карниза и размеров трубного колена. При вынесенной на значительное расстояние от стены приемной воронке водосточного желоба стоит прибегнуть к применению на водосточной трубе изгиба, позволяющего подвести ее поближе к стене. Для выполнения изгиба можно воспользоваться фасонным элементом (коленом с определенным углом) или коротким отрезком трубы.
Установив верхний кронштейн, с помощью отвеса намечается вертикаль, на протяжении которой производится разметка мест для установки прочих крепежных элементов для фиксации водосточной трубы. Предполагаемое расстояние между креплениями составляет около 1000 мм.
По завершении размещения кронштейнов монтируется отвод, обеспечивающий подачу воды, поступающей из желоба, проходя водосборную воронку, в водосточную трубу.
Заведя верхний конец водосточной трубы в фигурную часть, выставляют ее по вертикали с помощью отвеса и крепят к стене хомутами. Одно из креплений рассматривается как фиксирующее, прочие – в качестве направляющих. Производители некоторых водосточных систем настоятельно рекомендуют применять хомуты – компенсаторы теплового расширения. Крепление хомута производится под соединителем, куда заводят последующую трубу.
На нижнем конце закрепленной посредством хомутов трубы производится установка сливного колена. При этом от нижнего края до отмостки расстояние составит 250-300 мм. При наличии дренажной системы или ливнеприемника нижний конец водосточной трубы заводят туда напрямую.

Как правило, монтаж водосточной трубы производится сверху вниз

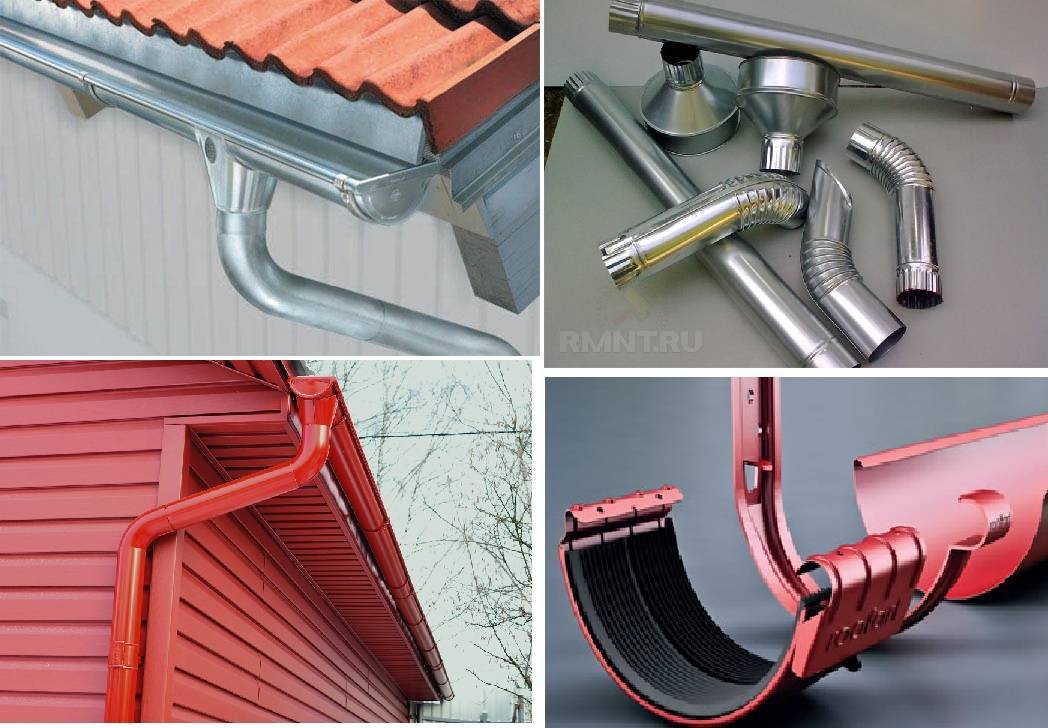

Из чего производят водосточные системы

В наше время самыми популярными материалами для производства водостоков являются пластик и металл. Каждый из этих материалов имеет ряд неоспоримых преимуществ и несколько недостатков.

В ближайшем прошлом водосточные системы производились исключительно из одного материала – оцинкованной стали. Ее повсеместно использовали не только для производства труб и водоотводов, но и для изготовления кровельного покрытия. Несмотря на это, в последнее время оцинкованную сталь на строительном рынке все чаще стали заменять конструкциями из пластика.

Использование изделий из пластика при монтаже систем водостока имеет ряд преимуществ. Например, полимеру можно придать почти любой цвет форму. Это дает возможность при помощи водосточных труб не только сохранить конструкцию здания от нежелательного воздействия влаги, но и реализовать любые дизайнерские идеи.

Дизайнер сам может подобрать те пластиковые водосточные трубы, которые лучше все подойдут для внешнего вида вашего дома и не будут выделяться на общем фоне. Еще одним важным преимуществом системы водостока, созданной из полимеров, является их производство готовыми наборами, которые можно легко собрать без помощи специалистов.

Стоит учитывать, что любой готовый набор обычно обходится дороже, чем все элементы по отдельности. На этом можно сэкономить, если не приобретать готовые конструкции, а самому изготовить систему водоотвода, выбрав желоба и пластиковые трубы из широчайшего ассортимента на строительных рынках.

Так или иначе, нужно знать, что явным недостатком пластиковых водостоков является слабый уровень устойчивости к регулярным заморозкам и разморозкам. Продумывать конструкцию пластиковой системы водостока нужно таким образом, чтобы вода в ней не застаивалась и, самое главное, не замораживалась в зимний период. Во время зимних оттепелей нередко можно наблюдать таяние снега, при этом ночью зимой еще довольно холодно.

Это может повредить полимерные трубы и привести к образованию в них трещин. Безусловно, помимо пластиковых систем, широко распространившихся в последнее время, водосточные трубы могут быть выполнены из других материалов. На рынке представлены водостоки из меди или других сплавов. Однако зачастую эти конструкции стоят довольно дорого и могут серьезно отразиться на вашем бюджете.

При всем этом, большинство россиян по-прежнему выбирают систему водоотвода из оцинкованной стали, обуславливая это их надежностью и простотой. Сейчас на рынке появилось альтернативное решение – металлические конструкции с покрытием из полимера. В них сочетаются все плюсы двух материалов, исключающие взаимные недостатки. Но это не могло не сказаться на стоимости продукта, эти трубы дороже обычных примерно в 2-3 раза.

Монтаж водоотвода

Чтобы совершить монтаж пластиковой водоотводной системы нужно выполнить несколько шагов.

Элементы крепежа кронштейна монтируют в процессе возведения строения.
Вначале крепят водосточные желоба, потом устанавливают воронки для воды. На концах желобов прикрепляют крышки.
После этого к воронке для водосбора прикрепляют вертикальный отрезок водостока.
К стене вертикальный отрезок трубы крепят на заранее установленные кронштейны.

Крепление водосточной трубы. Советы и рекомендации

В том случае, если вы соберётесь производить монтаж водосточной системы в процессе возведения крыши, то кронштейны для крепежа можно прикрутить к опорам стропил, снизу обрешётки. При разметке крепежа водосточной системы необходимо учитывать наклон желобов водостока к воронкам для водосбора. Наклон водостока должен быть 5-10 градусов, это необходимо для того чтобы вода сама стекала в вертикальные водосточные трубы.

Полимерные трубы, которые расположены вертикально, крепятся к наружной поверхности стен, с помощью крепкого крепежа. Для крепежа используют кронштейны из металла. Кронштейн для крепежа фиксируют в стене дома анкером или саморезом на шесть сантиметров в глубину.

Установка водосточных желобов

До начала монтажа горизонтальных водосборных желобов, необходимо сделать все замеры и провести разметку мест крепежа кронштейнов. Кронштейны должны крепиться на расстоянии не более шестидесяти сантиметров. Затем определите угол наклона желоба расположенного горизонтально. Чтобы это сделать необходимо, разметить положение первого и крайнего кронштейна, для этого необходимо протянуть между ними шнур или нитку. Следующим шагом будет разметка для фиксации остальных кронштейнов.

Монтаж желоба водостока начинают с краёв, но необходимо учесть, что отрезок трубы расположенный вертикально должен быть не дальше пятнадцати сантиметров от ближнего кронштейна!

Крепление трубы водостока

Для начала необходимо определить место для фиксации кронштейна, который будет расположен сверху вертикально участка трубы. Обязательно нужно учесть ширину карниза крыши и размер колена трубы.

Если воронка для приёма воды на желобе водостока находиться далеко от стены, то лучше сделать на вертикальном участке трубы изгиб.

Монтаж водостока

Первым устанавливают кронштейн сверху, затем при помощи отвеса отмечают вертикальную линию и размечают места для крепежа кронштейнов.

Когда вы разместили кронштейны, далее монтируете отвод, он должен подавать воду с желоба к водосборной воронке в отрезок трубы расположенный вертикально.

Потом монтируете вертикальный участок трубы и после его крепления, монтируете снизу трубы колено для стока воды в ёмкость или на землю.

Необходимо учесть, что стык отвода и трубы водостока должен быть присоединён к стене отдельным кронштейном.

Удачи вам в начинаниях!

https://youtube.com/watch?v=LzAw9Sp32yA

Крепление трубы водостока к стене при прокладке снизу вверх

При произведении крепления водосточной трубы в большинстве случаев рассматривается вариант монтажа сверху, иногда как единственно возможный. Однако многими мастерами используется и вариант монтажа, начинаемого снизу. Такой же вариант предлагается и в инструкциях отдельных производителей водостоков.

Проведение монтажа водосточной трубы начинается с установки креплений в стене – кронштейнов или штырей. По проведении разметки работу ведут в таком порядке:

Нижним хомутом (или двумя нижними хомутами) производится крепление сливного колена или отмета (отрезка трубы со срезанным углом).

При монтаже последующих звеньев предусматривается наличие хомута на каждом из них. При длине звена водосточной трубы, превышающей двухметровую, следует позаботиться о дополнительном крепежном элементе в его средней части. Оптимальным считается расстояние между хомутами, не превышающее 1800 мм.
Расстояние между верхней частью водосточной трубы и ближайшим креплением желоба не должно превысить 150 мм.

В случае приобретения готового комплекта водосточной системы на руках пользователя оказываются не только все необходимые для ее установки элементы, но и детальное руководство, позволяющее сориентироваться, как правильно выполнять монтаж в целом и крепление водосточных труб к стенам, в частности.

Для того, чтобы прикрепить к стене трубу водостока, не обязательно наличие профессиональных навыков и сложных инструментов. Работа вполне может выполняться самостоятельно при условии тщательного следования инструктивным предписаниям. Пренебрегать инструкциями не стоит, ведь они выработаны на основе практики, когда во главу угла ставится надежная работа системы в течение длительного срока. Грамотное выполнение крепления и прочих работ позволяет рассчитывать, что водосток прослужит не менее двенадцати-пятнадцати лет.

Крепление крюков водостока осуществляется метизами на глубину 6-7 сантиметров и больше. Высоту подбирают с учетом теплоизоляции: метизы следует крепить, не задевая слой утеплителя.

Как крепить воронку водостока, зависит от инструкции по установке конкретной модели. Частый вариант для металлических систем:

в месте крепления в желобе сделать V-обрезный вырез. Расстояние до верхнего края желоба – 15 см, до торца – тоже не меньше 15;
вставить воронку;
надеть на трубу;
завальцованной стороной закрепить в замке;
отогнуть фиксаторы внутрь трубы.

Шаг крепления водосточных труб рассчитывают исходя из длины желоба:

Считается, что на одну сторону длиной до 12 метров достаточно одной трубы. Располагаться она может на углу дома или посередине карниза;
Если боковая сторона дома длинная, устанавливают две или больше труб;

Обратите внимание

Трубу крепят сверху вниз, начиная от воронки. Вертикальная часть располагается на расстоянии 3-8 сантиметров от стены (это зависит от глубины свеса). Места соединений фиксируют хомутами. Сливной элемент должен располагаться в 15-30 сантиметрах от земли.

Я советую обратиться по вопросу установки водосточной системы в нашу компанию. Желательно это сделать на этапе монтажа кровли. Если такой возможности нет, мы установим водостоки на уже построенный дом.

Наши услуги обойдутся недорого, мы выполним монтаж быстро, качественно, с гарантией.

Пошаговый процесс монтажа

Крепление водостока к стене своими руками осуществляется в следующей последовательности:

Необходимо разметить и прикрепить два крайних кронштейна, при этом учитывая угол наклона.
Затем необходимо натянуть строительный шнур между закреплёнными кронштейнами. После этого вам не составит труда разметить места для установки остальных кронштейнов.
Согласно разметке установите оставшиеся кронштейны с шагом, который рекомендован производителем.
После этого следует закрепить сливную воронку.
Последним шагом является установка самих водостоков. На краях поставьте заглушки.

Процесс установки водосточной системы

Самой сложной операцией во время крепления водостока и ввода его в эксплуатацию является настройка работы конструкции.

Монтаж элементов для водосбора на крыше дома делится на несколько этапов:

Для начала следует разметить места, где будут установлены кронштейны для крепления и водосборные элементы на крыше здания.
Затем нужно определить места для установки воронок для приёма воды. При этом необходимо учесть объём дождевой воды, которая будет сходить со скатов крыши.
На следующем этапе мастеру нужно изготовить и закрепить на внешнюю стену дома кронштейны для крепления сливной трубы.
На конечном этапе необходимо определить направление выброса воды, а также способы её утилизации с придомового участка.

Перед началом монтажных работ рекомендуется начертить схему по монтажу водостока, которая поможет ориентироваться в параметрах монтажа направляющих труб или желобов, а также определения точных координат точек для установки крепёжных элементов.

Достоинства водосточных систем Дёке

С развитием пластиков, конструкции из ПХВ всё больше вытесняют металлическое оснащение своими низкими ценами, превосходным качеством, лёгкостью и простотой монтажа без особых инструментов, интересными, не выцветающими от солнца расцветками, неподверженностью к агрессивным веществам осадков, малым весом, малошумностью и другими преимуществами.

Водостоки – это большой конструктор для взрослых, справившись со сборкой и установкой которого, «взрослые дети» чувствуют себя создателями. Результатом этой «игры» будет спокойствие владельцев дома и защита его от влаги на долгие-долгие годы. Дизайн конструктора Дёке может привнести в образ жилья элементы футуризма или классики и подходит к самым различным видам отделочных материалов.

Производство водосточных систем бренда Döcke налажено в нашей стране с 2009 года. Поэтому модификации Standard, Premium, Lux как нельзя лучше подходят к российским условиям. Дмитровский завод производителя оснащён австрийским и немецким оборудованием.

Модельный ряд

Водосточная система Дёке имеется на российском рынке в трёх сериях.

Standard

Эта экономичная серия лучше всего подойдет для установки под кровлю небольших дач или частных домов (площадь сбора осадков до 150 м2). Для сбора и отвода воды предусмотрены лотки диаметром 120,6 мм и водосточные трубы диаметром 80 мм. Лотки этой и другой серий сделаны симметричными, поэтому ошибиться с их установкой не получится.

В основном палитра серии представлена гранатовым, коричневым (шоколадным) и сливочным (пломбирным) колером. Поскольку российское производство использует немецкие материалы, то можно заказать и иной цвет.

Lux

Серия имеет трубы с большим сечением, чтобы отводить воду с кровель обширной площади. Соответственно, некоторые другие детали также увеличены. Заглушки даже сделаны выпуклой формы, которая эффективнее преграждает путь мощному ливневому потоку. Серия содержит такие же технические решения, как и премиум.

Premium

Эта серия содержит запатентованные элементы – ограничители монтажа и универсальный хомут. Диаметр труб/желоба – 85/120 мм с пропускной способностью – 6,4 (л/с) / 1,8 (л/п.м). В серии используется система уплотнителей, позволяющих обходиться без герметика и клея. Силиконизированная резина, из которой они изготовлены, не усыхает, сохраняя свойства при различных температурах. Угол наклона лотка можно регулировать. После механического воздействия лоток полностью восстанавливает свою форму.

Выполняем расчеты правильно

При расчете требуемого количества материалов учитываем следующие моменты:

Стандартная длина желобов – 3 м. Их метраж соответствует длине карнизов.
На каждый желоб нужно по одной воронке.
Количество кронштейнов рассчитывается при делении длины карниза на отрезки 50–60 см (это шаг с которым будет проводиться крепеж). Перед вычислением от краев карниза рекомендуется оставлять отступ по 5 см.
Если воронка будет размещена рядом с углом дома, то хватит одного держателя (кронштейна), при установке посередине стены нужны два.
На каждую ветвь труб нужно по две заглушки.
Понадобятся два верхних и нижних колена для сборки отвода стояков.
Если свес карниза крыши больше 25 см, придется покупать два куска трубы для соединения колен. При подвесе до 25 см колени просто соединяют между собой.
Количество труб для стояка. Чтобы вычислить его, берется расстояние от грунта до карниза минус длина отвода и отступ от грунта 40 см.
Для крепежа стояков понадобятся два основных кронштейна и дополнительные через каждые 1,5 м.

Расчеты для домов с мансардой, верандой проводятся аналогичным способом.

Утепление стен из газобетона

При нормальном расчете и соблюдении технологии (кладка на клей с толщиной шва 1-2 мм) газосиликатные стены в утеплении не нуждаются. В средней полосе России достаточная толщина блока 325 мм. Если же все-таки возникла необходимость, утеплитель должен быть паропроницаемый. А это — минеральные ваты и пеностекло. Пеностекло имеет отличные характеристики, но высокую цену. Минеральные ваты — дешевле. Толщина утеплителя зависит от того, насколько холодно в доме, но обычно минимально используют 50 мм.

При отделке с обрешеткой ее делают из более широкой доски или профиля, с учетом того, что к толщине вентзазора прибавляется еще и толщина утеплителя. Иногда может понадобится контробрешетка. Это дополнительные планки, которые, в зависимости от обстоятельств, набиваются вдоль или поперек первой обрешетки. Крепится теплоизоляция к стене специальными пластиковыми дюбелями с широкой шляпкой в виде грибка.

Монтаж водоотвода

Чтобы совершить монтаж пластиковой водоотводной системы нужно выполнить несколько шагов.

Элементы крепежа кронштейна монтируют в процессе возведения строения.
Вначале крепят водосточные желоба, потом устанавливают воронки для воды. На концах желобов прикрепляют крышки.
После этого к воронке для водосбора прикрепляют вертикальный отрезок водостока.
К стене вертикальный отрезок трубы крепят на заранее установленные кронштейны.

Крепление водосточной трубы. Советы и рекомендации

Желоба водостока прикрепляются к стенам при помощи кронштейна, который прикручен саморезами. Крепёж желоба водостока к фронтальным доскам используется при использовании водостока из полимерных материалов. Помимо саморезов для крепления системы водосбора к стенам можно использовать анкера из металла или гвозди.

В том случае, если вы соберётесь производить монтаж водосточной системы в процессе возведения крыши, то кронштейны для крепежа можно прикрутить к опорам стропил, снизу обрешётки. При разметке крепежа водосточной системы необходимо учитывать наклон желобов водостока к воронкам для водосбора. Наклон водостока должен быть 5-10 градусов, это необходимо для того чтобы вода сама стекала в вертикальные водосточные трубы.

Полимерные трубы, которые расположены вертикально, крепятся к наружной поверхности стен, с помощью крепкого крепежа. Для крепежа используют кронштейны из металла. Кронштейн для крепежа фиксируют в стене дома анкером или саморезом на шесть сантиметров в глубину.
