Как изготовить вибромотор своими руками легко: Обзор и Чертежи

Как изготовить столешницу

Столешница, принимающая на себя значительную часть рабочей нагрузки, должна изготавливаться с упором на жесткость и прочность конструкции. Исходя из этого, каркас данного элемента нужно изготавливать не только из деталей периметра. Для каркаса также потребуются поперечные распорки. Формат каркаса столешницы, изготовленной из уголковой стали семьдесят на семьдесят миллиметров, должен полностью совпадать с форматом рамы. При этом размеры всей столешницы должны превышать размеры рамы не более чем на семь сантиметров.

Элементы заготовки нужно разложить горизонтально, после чего они скрепляются сваркой. Тут тоже придется отшлифовать и очистить все сварочные швы. Далее нужно вырезать из листовой стали толщиной восемь – десять миллиметров прямоугольник, соответствующий габаритам каркаса. Этот прямоугольник нужно положить на каркас и снизу приварить сваркой.

Особенности эксплуатации виброплиты сделанной своими руками

Как и любое сложное технологичное устройство виброплита нуждается в осмотре перед работой и соблюдения всех инструкций по безопасности. Обычно такая инструкция прилагается, если покупаете инструмент в магазине, но поскольку мы делали виброплиту своими руками стоит учитывать некоторые особенности ухода и эксплуатации сложного технического агрегата, созданного в домашних условиях.

Перед включением устройства убедитесь в надежности всех креплений, и правильной установке нужных компонентов. Особенно тщательно стоит осмотреть инструмент сразу после сборки, перед первым запуском.
В бензиновом двигатели есть свечи, которые требуют периодической очистки. Не стоит забывать об этом и регулярно заниматься уходом свечей в виброплите при наступающей необходимости. Проверяйте их и очищайте от нагара вовремя, это предотвратит быстрый износ двигателя, и ваша виброплита сможет прослужить вам долгие годы.
Не стоит также забывать и о том, что мотор нуждается в замене масла. Проверяйте уровень масла регулярно. Лучше всего это делать сразу после работы машины, когда двигатель разогрет.
Фильтр мотора также нуждается в периодической очистке. Следите за отсутствием сильных загрязнений всех частей агрегата и тогда его время эксплуатации значительно увеличится.
Осуществлять заправку виброплиты стоит, только если двигатель выключен. Поскольку при работающей машине делать это крайне опасно.
Никогда не используйте самодельную виброплиту на твердых грунтах, поскольку она может сломаться от сильной вибрации. Прежде всего не рекомендуется использовать ее на асфальте, или бетоне.

Типичные ошибки при изготовлении экстендеров

Самодельный экстендер намного тяжелее фабричного

Многие мужчины, решившие изготовить такой прибор своими руками, впоследствии оказываются разочарованными в самодельных конструкциях и приобретают фабричные аналоги. Почему так происходит? Виной всему ошибки, которые допускаются при изготовлении. Чаще всего речь идет о следующих:

Погрешности. Фабричный экстендер является продуктом тщательных расчетов и многочисленных испытаний. В бытовых условиях без должных знаний и оборудования разработать действительно качественную конструкцию является невозможным. При этом большинство домашних мастеров и вовсе не задумываются о нюансах изготовления подобных изделий. А ведь здесь нужно учесть и силу прижатия головки, и степень натяжения прибора, подобрав для него наиболее подходящие материалы.
Использование некачественных материалов. Изготовление большинства экстендеров для увеличения мужского органа своими руками осуществляется из подручных средств, которые имеют мало общего с медицинской сферой. Чаще всего это строительная фурнитура, которая является тяжелой, громоздкой и абсолютно не предназначена для контакта с телом. Именно материалы низкого качества являются наиболее частой причиной возникновения зуда, покраснений и болезненности.
Значительный вес. Как правило, изготовленный своими руками дома экстендер – это тяжелая конструкция, внешний вид которой указывает скорее на столярное предназначение, нежели на использование в качестве увеличителя пениса. Чаще всего уже спустя несколько дней носки таких изделий дискомфорт становится невыносимым, и мужчине приходится отказаться от использования такого прибора.

Экстендер для увеличения члена не является сложной конструкцией. Однако его изготовление предполагает соблюдение целого ряда нюансов, что практически невозможно повторить в бытовых условиях. Поэтому следует несколько раз подумать над целесообразностью самостоятельного изготовления подобных конструкций, и если мужчина все же решится на такой шаг, то нужно подойти к делу с максимальной серьезностью.

Готовимся сделать вибростол своими руками – материалы и инструменты

Подготовьте все необходимое, чтобы изготовить вибростол своими руками. Чертежи позволяют определить перечень материалов для его сооружения.

Необходимо подготовить:

металлический лист толщиной 8 мм, предназначенный для изготовления столешницы;
четыре пружины, имеющие равную жесткость для изготовления подвижных опор;
стальную трубу, предназначенную для изготовления стаканов;
металлический прокат (швеллер, уголок, труба) для сварки элементов несущей рамы;
подпятники в количестве четырех штук для крепления опор рамы к основанию пола;
крепежные элементы для фиксации вибромотора и всей конструкции к основанию;
двигатель мощностью до 1 кВт, который может питаться от бытовой электрической сети;
аппарат для электрической сварки;
болгарку, укомплектованную диском по металлу;
электродрель;
корпус для пульта управления и кнопки для его комплектации.

Подготовка необходимых материалов

Чтобы хорошо представлять, как своими руками сделать вибростол, предварительно необходимо сделать чертеж. После этого необходимо начать заготавливать материалы для оборудования:

Для столешницы может быть применена фанера толщиной 14 мм. Такой стол будет работать без лишнего шума и за счет небольшого веса давать хорошую вибрацию. Если применяется лист металла, то его толщина может составлять 5−10 мм. Ресурс стола при использовании такого материала возрастает. В случае если используется лист толщиной 4 мм, то к нему требуется приварить ребра жесткости в виде уголков.
Заготавливаются металлические уголки 50×50 мм, которые будут привариваться по периметру столешницы. Они необходимы для того, чтобы формы с плитками не упали в процессе вибрации.
Швеллер, к которому будет крепиться мотор.
Металлические трубы для ножек.
Трубы для основания.
Пластины из металла для формирования подошв.
Пружины. Длина 113 мм.
Болты под пружины или стаканы.
Двигатель. Для небольшого стола достаточно мощности 700 Вт при напряжении 220 В. Если стол планируется использовать часто, то необходимо подобрать двигатель мощностью в пределах 1,2−1,5 кВт.

Какой двигатель лучше

Для формирования вибрации достаточной силы применяется заранее разбалансированный двигатель, примерная мощность 0,4 – 1,5 кВт. Для разбалансировки на вал сначала одевают шкив. С одной стороны вкручивается болт М12-16. Сила вибрации изменяется посредством выкручивания и вкручивания этого болта. Главный минус такого устройства – ускорение изнашивание подшипников, они не рассчитаны в большие нагрузки.

Дисбаланса можно также добиться еще более простым методом. Но тогда возможности регулировки не будет. Для этого срезается часть шкива с одной из сторон, к ней приваривается несколько гаек.

Самые надежные приводы – это специальные вибрационные двигатели серии ИВ. Их выпускает ярославский завод. В конструкции уже есть устройства для дисбалансировки. Они монтируются на ротор, подшипники, которые могут нормально выдерживать долговременные вибрации.

Чтобы соединить мотор с общей конструкцией вибростола, по центру снизу приваривается швеллер с подготовленными отверстиями. Для вертикальной вибрации швеллер крепится горизонтально, для горизонтальной – вертикально. При монтаже требуется предотвращать риск проникновения жидкости с формовочной площадки.

Если планируется обустройство усложненной конструкции – обычный электромотор устанавливается на опорной раме. Снизу верхней площадки монтируется вибрации с двигателем. Он крепится шкивами, клиноременной передачей. Вибратор можно взять заводской или соорудить самостоятельно. Двигатель не должен соприкасаться с землей.

Что такое вибростол для плитки

Это вибропресс, предназначенный для производства отделочного материала разных видов:

брусчатки;
плитки;
элементов конструкции ступеней;
стеновых блоков;
заборных секций из бетона;
пеноблоков;
подоконников и др.

Механизм действия такой конструкции основан на способности продуцировать вибрационные волны, благодаря чему опорная рама совершает до 3000 колебательных движений за 1 минуту. Это позволяет уплотнять цементный раствор в формах, установленных на виброплощадке. В результате качество бетонных изделий многократно увеличивается: исчезают пузырьки воздуха из слоя материала, структура становится более равномерной, устраняется слоистость. Благодаря этому срок службы плитки возрастает. Она приобретает устойчивость к воздействию высоких нагрузок.

Частота и цикл использования вибромотора

В первую очередь необходимо определиться с частотой вибрации двигателя. Она может варьироваться от 750 до 3000 об/мин. Также может быть необходима высокая частота с маленькой амплитудой, или же низкая частота вибраций с большой амплитудой. В строительстве, как правило, применяются вибромоторы с высокой частотой вибрации от 2 до 3 тысяч оборотов в минуту. При этом очень многое зависит от размеров и веса установки.

Чем частота выше, тем больше конструкция установки подвергается усталостным напряжениям, следовательно, сталь силового каркаса должна быть прочнее и толще. Если превысить допустимый предел по частоте, то конструкция быстро деформируется. При этом необходимо учесть также и цикл работы установки. При большой нагрузке и при частом использовании виброустановки не рекомендуется применять двигатель с частотой более 1500 оборотов в минуту.

Порядок выполнения работы

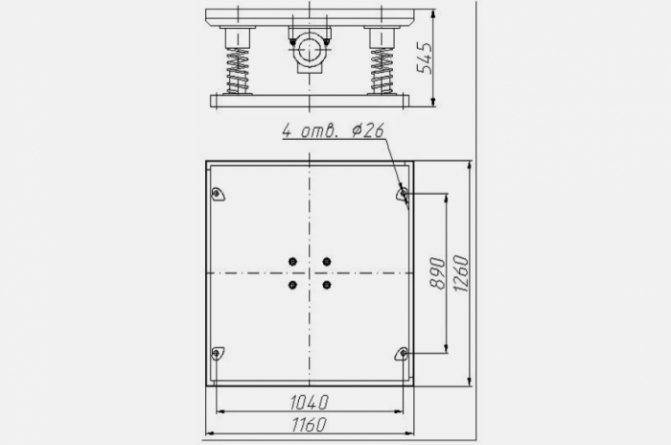

Вибростол своими руками начинает формироваться с основания. На следующем этапе переходят к столешнице. Затем ведется общая сборка.

Этапы работы:

Отрезаются трубы, и варится рама. Габариты могут составлять 700×700 мм.
К раме привариваются ножки из труб и пластины подошвы. Вся конструкция крепится к полу болтами. Если этого не сделать, то стол в процессе работы будет перемещаться.
Если не планируется использование болтов, то к верхней части привариваются стаканы для пружин. Их высота составляет 60−70 мм, а внутренний диаметр должен быть больше наружного диаметра пружин на 2−3 мм.
На пружины ложится и приваривается лист металла. В некоторых случаях сварка не ведется. Для жесткости он снизу закрепляется уголками.
Внизу приваривается швеллер для крепления двигателя.
По периметру металлического листа привариваются уголки.
К швеллеру крепится двигатель.
Ведется пробный запуск оборудования.

Как настроить электромотор

Настроить двигатель под необходимые для вибростола мощности можно и другим способом, однако настройке данный способ не поддается: необходимо попросту обрезать шкив с одной части или же приделать к нему гайки.

В устройство данных электродвигателей входит дисбалансирующее устройство, которое позволяет перейти порог максимальной нагрузки и выдерживать более сильные вибрации. Это улучшает качество работы и качество конечного результата.

Чтобы установить мотор, на обратной, нижней стороне поверхности вибростола крепят балку, на которой специально подготовлены ушки для того, чтобы двигатель можно было повесить на них.

Благодаря такому расположению вибрация будет направлена непосредственно на поверхность стола и заготовки получатся максимально качественными.

Как говорилось ранее, двигатель может быть закреплен как в вертикальном, так и в горизонтальном положении, однако, для максимального качества его стоит устанавливать в повернутом положении, чтобы вибрации могли идти сразу в нескольких направлениях.

Технология изготовления шлакоблоков

Процесс производства шлакоблока начинается с изготовления бетонной смеси. Чтобы приготовить раствор, понадобиться вода, шлак и цемент. Размешивание осуществляется при помощи смесителя либо бетономешалки.

Можно выполнить операцию и вручную, но она очень трудоемка и не каждому придется по силам. Единственным внешним условием является плюсовая температура окружающей среды (так как в компонент смеси входит вода).

После приготовления раствора его необходимо засыпать в формы. Они могут быть как без пустотообразователей, так и с их наличием. Обычные размеры форм – 390х190х188.

За этим следует фаза уплотнения смеси. Эта операция производится при помощи пресса и вибрации. Вибропрессование обычно длиться не более полминуты, в крайнем случае (при использовании наиболее простых конструкций вибропрессов) – до полутора минут. Когда форма уже достаточно уплотнена, ее извлекают и оставляют на специальном поддоне или, в крайнем случае, на полу.

Затвердения шлакоблока. Для того чтобы получить уже готовый к использованию продукт, не требуется каких-то специальных условий. Естественная температура окружающей среды (желательно – не ниже 20 градусов) позволит шлакоблоку приобрести свойства и характеристики, при которых материал применяется в строительстве.

Застывание шлакоблоков обычно ограничивается 100 часами, но, по сути, оно зависит от самой консистенции материала и может варьироваться. Добавление веществ, вроде фулерона или релаксола, значительно сократит время затвердевания. Для того чтобы шлакоблок не пересох, необходима максимальная влажность воздуха.

Складирование готового материала. После окончания технологического процесса шлакоблоки отправляются на склад, где окончательно набирают прочность.

Как делают шлакоблоки на специальном станке для их производства, расскажет видео:

Как устроен вибрационный стол

Вибростол, предназначенный для создания тротуарной плитки и сделанный своими руками, чаще всего включает в себе следующие детали и составляющие:

мощная, закрепленная и устойчивая рама.
подвижная часть, которая подвергается вибрации.
пружины, которые будут компенсировать вибрации.
специальный двигатель, который будет вызывать вибрации и оказывать непосредственное влияние на заготовки.

Чтобы узнать, как сделать вибростол, необходимо понять, за счет чего он работает.

Вибрация по законам физики может распространяться в нескольких направлениях, это же свойство и используется в вибрационных устройствах, которые главным образом отличает только наличие специального двигателя-вибратора.

Рамы, на которые все опирается, располагаются на ровной поверхности. К ним крепятся компенсаторные пружинки, только затем уже идет вибрационный двигатель и плоскость для формовки. Вибрация проходит внутри рам и поверхности стола от вибрационного двигателя до заготовки.

Как сделать вибродвигатель своими руками

Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:

Ручки для направления, удерживания, переноса устройства.
Электродвигатель необходимой мощи.
Эксцентриковый дебаланс.
Кабель питания.
Основания нужных габаритов.

Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.

Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.

Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.

Вибромотор на 220 Вольт своими руками

Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.

Оборудование

Чтобы его изготовить необходимо следующее оборудование:

перфоратор малых размеров;
электродрель.

Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.

Инструмент

Для конструкции с маневренным валом нужны:

дрель с электроприводом;
труба из нержавейки;
металлический трос в защитном кожухе;
ось из стали;
шарикоподшипники – 2 шт.

В трубе необходимо составить два подшипниковых узла, на внутренней обойме которых поставлен стержень из стали с эксцентриком.

Он совмещается с дрелью при помощи эластичного троса.

Во время вращения вала появляется колебание насадки, и как результат, повышается плотность бетона.

Вибромотор своими руками для вибростола

Составляющие вибрационного стола:

силовая металлическая конструкция наподобие рамы;
столешница, зафиксированная на опорном станке;
электропривод – вибродвигатель;
пружины, которые нужны для взаимодействия площадки с рамой из стали;
пульт управления, установлен на станке.

Плотность бетона достигается при соблюдении таких условий:

понижение амплитуды вибрации;
ритмичная вибрации площадки.

Чтобы этого достичь, нужно точно подогнать вес груза, установить координаты соединения привода, подобрать набор характеристик вибродвигателя. Мотор нужно аккуратно зафиксировать на раме механизма и подсоединить кабелем к пульту управления.

Существуют разные версии качественного исполнения, которые различаются местоположением груза.

Один может устанавливаться на валу двигателя, а также функционировать автономно. Второй вариант предусматривает передачу крутящего момента при помощи ременной передачи.

Вибромотор на основе перфоратора

Он имеет простую конструкцию, изготавливается из таких деталей:

стержень из стали;
шайба торцевая.

Шайба крепится при помощи сварки в торце бруска, а его длина отвечает глубине формы. Работа устройства реализовывается при возвратно-поступательном ходе рабочего органа. Пика прикасается к дну на формы и влияет на бетонную массу, проявляя себя как ключ вибраций.

При выполнении мероприятий, связанных с благоустройством территории частного дома или дачного участка, возникает необходимость в использовании изделий из бетона. Их, конечно, можно приобрести в специализированных магазинах. Однако имеется возможность сэкономить финансовые ресурсы, если самостоятельно изготовить тротуарную плитку и бордюры. Для этого потребуется оборудование для вибрационного уплотнения смеси, включающее вибродвигатель. Остановимся на сфере использования, назначении, устройстве. Рассмотрим характеристики, а также технологию изготовления.

Как сделать вибромотор своими руками

Вибрационные установки чаще всего применяются в строительстве. С их помощью из строительных смесей устраняются пузырьки воздуха, улучшается текучесть раствора, повышается контакт с арматурой. Бетон, лишенный воздушных пузырьков, становится более плотным и морозостойким.

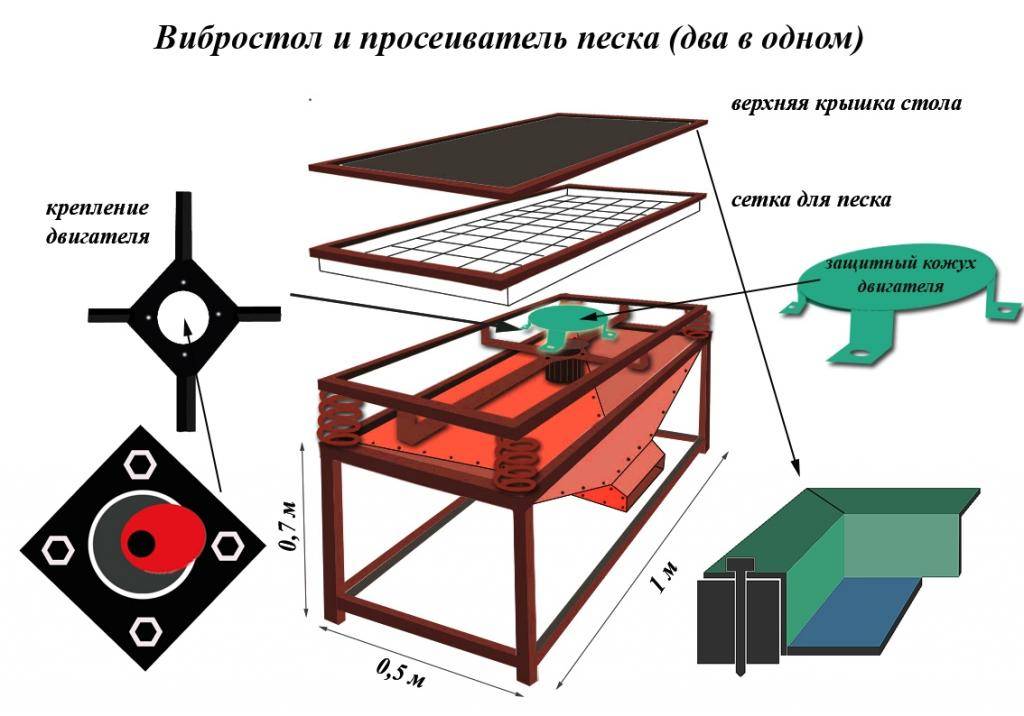

Если вибромотор прикрепить к столу, превратив его тем самым в вибростол, то можно будет отливать на нем тротуарную плитку, формировать разнообразные бетонные и пенобетонные изделия, производить вибролитье. При этом плотность всех изделий, полученных таким образом, будет больше, а качество – выше, чем при других способах изготовления.

Пригодятся виброустановки и для просеивания зерна, семечек, песка и т.п.

Принцип изготовления простого вибромотора

Чтобы получить вибромотор, можно переделать любой двигатель, присоединив на вал несбалансированную нагрузку. Можно уже имеющуюся сбалансированную нагрузку разделить на две части, чтобы создать дисбаланс. Он и вызовет вибрацию.

Небольшие вибромоторы можно получить, разобрав игровые джойстики, старые сотовые телефоны, массажеры, пейджеры. Если с одной из сторон отрезать лопасти у кулера, снятого с блока питания стационарного компьютера, также получится вибрационный мотор.

Рис. 1. Вибрационный мотор из кулера

Если вам нужен небольшой по размеру вибродвигатель, можно взять любой готовый двигатель постоянного тока и прикрепить к его валу нагрузку так, чтобы она создавала неправильный баланс. К примеру, клеммную колодку.

Если нужно более серьезное устройство, стоит нарисовать эскиз с учетом его размеров и требуемую частоту вибрации (для строительных работ она составляет от 2 до 3 тысяч оборотов в минуту). У моторов малой мощности она может начинаться от 750 об/мин. Если нагрузка будет подвергаться частым серьезным нагрузкам, стоит остановиться на золотой середине – 1500 оборотов в минуту.

Так, для улучшения характеристики бетона используются:

погружные вибрационные установки. Специальная насадка, прикрепленная к двигателю, производит вибрацию, изгоняя из раствора пузырьки;
внешние установки, которые крепятся к опалубке. Вибрация передается всей массе бетона, налитой внутрь опалубки;
переносные устройства поверхностного воздействия. Вибромотор крепится к плоской площадке, которая устанавливается сверху на бетонный массив. Так достигается локальное воздействие через опорную поверхность.

Итого, изготовить можно либо поверхностную, либо погружную конструкцию.

Поверхностный вибромотор своими руками

Достаточной для него считается мощность двигателя от 1 до 1,5 Квт, работающего от сети постоянного тока напряжением 220 В.

электродвигатель,
кабель питания,
основание, к которому крепится электродвигатель (подойдет кусок ОСБ или другого материала достаточной плотности),
эксцентриковый дисбаланс,
ручка, которая крепится сверху на электродвигатель. С ее помощью устройство можно будет переносить с места на место.

Рис. 2. Эксцентрик

Для начала делаем вибродвигатель – «сердце» всей установки. Для этого к выходному валу электродвигателя крепим эксцентрик.

Рис. 3. Эксцентрик

Рис. 4. Нерегулируемый эксцентрик

Выше приведен пример нерегулируемого эксцентрика. Можно сделать и регулируемый, что позволит изменять амплитуду колебаний. Для этого к валу крепим кронштейн, к нему при помощи резьбового соединения – эксцентрик. Теперь его положение можно будет менять путем ослабления резьбы и перемещением груза ближе или дальше от центра вращения.

Погружной вибродвигатель своими руками

За основу такого двигателя берется рабочий перфоратор мощностью от 1,5 Квт или ударная дрель. Что еще понадобится:

металлический прут/брусок (длина соответствует необходимой глубине погружения),
металлическая пластина небольшого диаметра (5-6 см) или торцевая шайба.

Пластина или шайба привариваются к концу прута. Перфоратор переключается на работу в режиме удара.

Если делать погружной вибродвигатель на основе дрели, стоит приобрести готовую булаву с валом (пример на изображении ниже), которую останется только прикрепить к корпусу электродвигателя. Для этого внутренний вал булавы соединяют с осью дрели, если они не совпадают (у булавы выдох имеет форму шестигранника), то используют переходник.

Рис. 5. Стержень вибратора

Внутри вибратор устроен следующим образом (типовая схема).

Рис. 6. Типовая схема вибратора

При вращении булава (дебаланс) бьётся о стенки внешнего корпуса, что и даёт эффект вибрации.

Мнения читателей

Кое кто / 16.03.2019 — 12:35

Спасибо за советы. Теперь смогу сделать вибро-таракана.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Мостовые драйверы

Далее предстояла работа над напряжением 20 вольт на управление затворами. Для этого существуют мостовые драйверы транзисторов, они обеспечивают стабильные импульсы в 20 вольт на затвор и высокую скорость отклика. Сначала у меня были популярные драйверы для маломощных моторов L293D.

Для управления затворами его достаточно, к тому же их очень просто использовать. Один такой драйвер может обеспечить питанием две пары ключей. Поэтому я взял две штуки L293D. Собрал контроллер с этими драйверами, и колесо начало крутиться существенно плавнее, посторонних звуков стало меньше, нагрев транзисторов уменьшился. Но при увеличении оборотов синхронизация с контроллером пропадала, появлялся посторонний звук, колесо дёргалось, вибрировало и полностью останавливалось.

В это же время я наткнулся на два варианта мостовых драйверов:

HIP4086
IR2101

Что касается HIP4086, то это полноценный мостовой драйвер, предназначенный для трёхфазного электродвигателя. Мне он показался несколько замороченным, и мои попытки использовать его в контроллере не увенчались успехом: он у меня так и не заработал. Углублённо разбираться в причинах не стал.

А взял я IR2101 — полумостовой драйвер, обеспечивающий работу нижнего и верхнего ключей для одной фазы. Несложно догадаться, что таких драйверов нужно три. К слову, драйвер очень прост в использовании, его подключение происходит безболезненно и легко. Получилась такая схема:

Печатная плата

И готовый результат

Собрал контроллер с этим драйвером и запустил двигатель. Ситуация с работой электродвигателя кардинально не поменялась, симптомы остались те же, как и в случае с драйвером L293D.

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

Подробнная информация про —>>Листовой металл

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

Вибратор прикручен болтами М10.

Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее. Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Отрезок трубы для вставки колесОтрезок трубы для вставки колес

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

Что такое электромобиль

Прежде чем переходить к вопросам построения электрокара, следует понять, что это вообще такое. Электромобиль – это тот же автомобиль, но в движение его приводит электрический привод, а вместо бака для жидкого топлива в электрокарах установлены батареи, которые питают электрический мотор.

Но это лишь поверхностное представление. Ведь для работы электропривода используются соответствующие контроллеры и драйверы. Для регулировки заряда/разряда батареи также используются контроллеры. Также изменения касаются и самой конструкции кузова, шасси и многих других частей автомобиля.

Как сделать самодельную виброплиту с двигателем от стиральной машинки

Простой вариант изготовления виброплиты своими руками предлагает использовать двигатель от стиральной машинки. Способ удобен тем, что такой мотор легко достать, просто сняв его со старого оборудования. К тому же подключать устройство можно будет к бытовой розетке 220 В, что заметно упростит его использование.

Инструкция, как сделать виброплиту своими руками, показывает стандартную схему сборки:

металлический лист подрезают болгаркой по краям и загибают вверх, а потом заваривают швы сварочным аппаратом;
швеллерами, расположенными на расстоянии около 10 см друг от друга, к плите присоединяют вибратор с установленным на нем двигателем, при этом нужно следить за прочностью креплений и их ровным расположением;
мотор от стиральной машинки фиксируют при помощи болтов, обычно используют М10 или М12;
после установки двигателя приступают к изготовлению ручки, ее можно сделать из любого отрезка стальной трубы подходящего диаметра и закрепить к основанию сайлентблоками или эластичными подушками.

Виброплита с двигателем от стиральной машины своими руками на данном этапе уже готова. Однако ее рекомендуется доработать и оснастить колесами для более удобного перемещения. Для этого к основанию конструкции приваривают обрезок трубы. По его краям при помощи сварочного аппарата монтируют кольца, по диаметру соответствующие выбранным колесам. Последние закрепляют внутри с возможностью последующего демонтажа.

Мощность двигателя около 1,5 кВт обеспечивает быстрое и легкое разравнивание слоя бетона или песка толщиной до 200 мм. Электро виброплита своими руками с мотором от стиральной машины подойдет для большинства ремонтных и дачных работ.

Вибратор для бетона состоит из электрического двигателя, вибрационного устройства и гибкого вала. Замену для первого элемента конструируют из отбойного молотка, перфоратора, дрели и других устройств, передающих колебания. Не нужно пренебрегать проектированием гибкого вала для вибратора, потому что благодаря нему наконечник безопасно опускается в раствор и передаёт нужную вибрацию. Такое изделие может работать от домашней электрической сети в 220 В.

Важно определиться и с необходимой длиной насадки. Чтобы обработать большую площадь, выбирают обширный лист, к которому крепится сам перфоратор

Необходимо прочно укрепить конструкцию, ведь вибрационная сила может оказаться для изделия разрушительной. В случае, когда элементы оборудования имеют горизонтальное положение, насадку нужно расположить под небольшим углом. А достичь этого можно при помощи крепления шайбы как опоры. Затем в неё устанавливают вибрационный узел перфоратора.

Как сделать Вибромотор своими руками: чертеж +схема подключения с электродвигателем
