Как изготовить сэндвич панели своими руками: из профлиста и OSB производства

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

Иллюстрация	Описание действия
	Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
	На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
	Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
	Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
	Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
	Устанавливаем минераловатную изоляцию. Элементы укладываем встык
	Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
	На колоны крепим уплотнитель, отступив от наружного края 20 мм
	Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
	Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Востребованность многослойных конструкций

Зачастую главным критерием при выборе материалов для любой постройки является его итоговая стоимость без потери качества. Возведенная баня из сэндвич панелей своими руками в большинстве случаев окажется дешевле, чем аналогичное строение, собранное из оцилиндрованного бревна.

Относительно небольшие по массе плиты состоят из трех слоев:

• тонкий жесткий каркас (часто состоит из металла или OSB плит);
• современный искусственный утеплитель (минеральная, преимущественно базальтовая, вата и пр.);
• второй слой ребристого каркаса (из аналогичного материала).

В качестве термоизолирующей прослойки используют пенополиуретан, разновидности минеральных ват, например, базальтовую, а также пенополистирол. Последний обладает отличными теплоизоляционными характеристиками, связывая оба наружных слоя между собой и обеспечивая конструкции дополнительную жесткость. Фиксация между поверхностями происходит за счет клея на основе полиуретана.

Перед тем, как оформить внешнюю сторону бани из сэндвич панелей, необходимо знать, что габариты плит при толщине 12-24 см составляют 2,4х7 м. Первыми их стали использовать канадские архитекторы в суровых зимних условиях.

Схематичная сборка конструкции

Стены бани, собранной по данной технологии, не будут промерзать даже при значительном понижении окружающей температуры снаружи. Плюсом является также отсутствие конденсата на стенках. Также нет необходимости в дополнительной вентиляции, без которой не обходятся деревянные конструкции.

Подготовительные операции

Чтобы соорудить баню из сэндвич панелей своими руками, как показано на видео ниже, необходимо подобрать наиболее выгодный проект с продуманным расположением парной, моечной и предбанника. В зависимости от размера, следует ориентироваться на типовые проекты бань 4*6, 6*6, 6*9 метров и т.д. И хотя такие размеры рассчитаны на шаг бруса, по опыту именно такая размерная сетка является наиболее удобной и комфортной.

Типовой проект бани с комнатой отдыха

Согласно плану закупаем необходимое количество материала из расчета, что толщина наружных стен подбирается около 150-200 мм, а для внутренних перегородок подойдут блоки с толщиной около 70-100 мм.

Если наружный слой сэндвича изготовлен из ОСП плит, то понадобится подобрать наиболее влагостойкие его марки, ведь его придется эксплуатировать в жестких условиях с повышенной влажностью.

Сэндвич-панели: внешний вид и назначение

Свое название материал получил благодаря схожести с трехслойным бутербродом, роль хлеба в котором играют две облицовочных поверхности, а роль начинки — слой теплоизоляции. Самой известной разновидностью материала считается СИП-панель (структурно- изолированная панель). Панели нашли применение:

• В жилищном строительстве. Служат основой быстровозводимых каркасных строений.
• В коммерческом строительстве. Для возведения промышленных и крупных общественных сооружений, торгово-складских посещений, залов и автомоек выбирают панели с металлической облицовкой.

Этот бескаркасный строительный материал, отвечающий всем производственным нормам, служит основой для домов, известных под названиями: модульные, панельные, каркасные, каркасно-панельные. По функциональности панели делятся на стеновые и кровельные.

Стеновые

Панели используются для возведения стен, межэтажных перекрытий и несущих перегородок, а также как отделочный материал. По типу внешнего профиля они бывают гладкие и профилированные. Последние делятся на простые и декоративные (с эффектом сайдинга или бревенчатой структуры).

Материал применим для утепления и реконструкции старых зданий. Ключевыми свойствами, определяющими качество панелей, являются прочностные и теплотехнические параметры, а также пределы огнестойкости.

Кровельные

Материал широко используется при монтаже не только скатных крыш, но и других типов кровельных конструкций с углом более 5°. Кровельные сэндвич-панели обладают металлической облицовкой и волнообразным профилем, повышающими жесткость изделий. Профилирование может быть двухсторонним или лицевым. Дополнительные требования, предъявляемые к кровельным панелям — долговечность и высокая несущая способность.

Декоративные (отделочные)

Сэндвич-панели для дома повсеместно применяются при облицовке фасадных частей домов, отделки оконных и дверных проемов (фасонные элементы)

Они имеют прекрасный внешний вид, надежно изолируют здание от влаги (что особенно важно при устройстве вентилируемых фасадов) и устойчивы к УФ-излучению. Декоративные панели изготавливаются из:

• Древесины. Применяются для наружных и внутренних отделочных работ.
• Пластика. Практичный бюджетный вариант.
• Металла. Могут использоваться для отделки лоджий и балконов, при реставрации и ремонте.

Этапы возведения бани из СИП-панелей

• Закладка фундамента

Начинается строительство бани из СИП-панелей с закладки фундамента. Поскольку здание из этого материала имеет небольшой вес, есть возможность обустроить облегченное основание. Распространенным вариантом является свайно-винтовой фундамент. Он позволяет сократить общие затраты на строительство.

баня из СИП своими руками. Фото пошаговой стройки

• Укладка пола

Следующий этап возведения бани из СИП своими руками – выполнение обвязки и укладка пола. Всем, кто интересуется, как сделать баню из СИП-панелей своими руками, следует помнить, что все деревянные детали каркаса следует тщательно обрабатывать антисептическими растворами. Не надо забывать и про антипиретики. Устойчивость к возгоранию также не будет лишней.

Пол для бани монтируется следующим образом.

1. Доску шириной 25см и толщиной 5см крепим к столбам фундамента по периметру. Фиксация выполняется оцинкованными крепежами непосредственно к сваям.
2. Далее выполняем полную нижнюю обвязку по всем сваям. По внутреннему периметру гвоздями приколачиваем доску такой же толщины и ширины. Так делаем три раза, пока обвязка не получится достаточно прочной и надежной, чтобы выдержать постройку.
3. СИП-панели обрабатываем с двух сторон битумным праймером и укладываем их на получившуюся конструкцию. Стыки дополнительно фиксируются, чтобы конструкция получилась надежной.

• Собираем стеновой каркас

строительство бани из СИП-панелей. Пошаговые фото

Далее у бани из СИП на даче собираем стены. Для этого выполняем следующие этапы.

1. По всем сторонам конструкции закрепляется доска. Ее ширина должна быть равна внутренней ширине СИП-панели. В этом случае панель будет устанавливаться как деталь детского конструктора. Это позволяет легко возвести баню из СИП своими руками.
2. Так устанавливаются все элементы стен по периметру и создаются перегородки внутри помещений. Для последних в нужных местах укладывают доски и крепят их к боковым стенам. На них и устанавливают плиты перегородок. При создании стен не следует забывать о проемах для окон и дверей, которые присутствуют в проекте.
3. После установки всех стен строительство бани из СИП-панелей продолжается установкой верхней обвязки. Все детали тщательно фиксируем.
4. Продолжается инструкция по строительству бани установкой потолочных панелей.
5. Создается слив и присоединяется к канализационной трубе. Она отводит стоки в септик.

Крепление всех СИП-панелей выполняется по технологии паз-гребень. Чтобы конструкция получилась максимально герметичной, все щели заполняют монтажной пеной.

как сделать баню из СИП панелей своими руками. Фото

• Установка крыши

Когда рассматривают, как сделать баню из сип-панелей своими руками, то среди прочего выбирают определенный вид крыши. Одним из удобных вариантов является четырехскатная крыша. Для создания стропильной системы используют деревянные элементы. Их предварительно обрабатывают антисептиками и антипиренами, используют только после высыхания.

Далее баня из СИП своими руками возводится в следующем порядке.

1. По периметру закрепляется мауэрлат.
2. По центру монтируется коньковая доска.
3. Сначала устанавливаются крайние стропила с четырех углов, затем внутренние через каждые полметра. Чтобы обеспечить лучший упор на внутренних стропилах выпиливают уголки.
4. Монтируем перемычки между стропилами, торцевую деталь и обустраиваем свесы.
5. Поверхность крыши покрываем гидроизолирующим материалом, который закрепляем контробрешеткой.
6. Закрепляем обрешетку, на которую крепим кровельный материал (металлочерепицу). баня из СИП на даче. Фото

• Завершающие работы

В завершении работ по возведению бани из СИП на даче выполняется обшивка цоколя, установка окон и дверей.

Изнутри стены бани гидроизолируют и обшивают вагонкой. Если в процессе строительства были учтены все детали, то баня, построенная из СИП-панелей, будут служить долго.

Наружная отделка и внутреннее оформление зависит от предпочтений владельца.

Подготовительные работы

Если было принято решение возводить баню при помощи сэндвич-панелей без посторонней помощи, то для начала следует подобрать наиболее оптимальный проект будущей постройки.

Пример проекта бани

После того, как проект будет готов, следует приступить к закупке всех необходимых материалов. Для бани следует приобрести панели с толщиной перегородок в 10 см, и внешних в 20 см, чего будет более, чем достаточно. Ориентированно-стружечные плиты будут выполнять роль ограждений. Для их изготовления используются спрессованные опилки, которые склеиваются между собой синтетическим воском и смолами.

Ориентированно-стружечные плиты

Для повышения показателя прочности, наружные панели делаются продольными, в то время как внутри они будут размещены поперечно. Подобные материалы имеют собственную классификацию, которая полностью соответствует всем заявленным стандартам. Содержащиеся в материале специальные добавки должны быть на минимальном уровне и быть полностью безопасными для здоровья человека. В ином случаем, в процессе нагрева могут выделяться специфические вещества, которые будут негативно сказываться на общем состоянии посетителей.

Как самому сделать сэндвич-панели

Технологию изготовления сэндвич-панелей нельзя назвать сложной. Однако она имеет некоторые нюансы, несоблюдение которых может свести на нет все старания. Определенная сложность самостоятельного изготовления заключается в отсутствии специального оборудования – пресса.

Выбор утеплителя и наружного слоя

Вид облицовки зависит от специфики применения. Как правило, собственноручно собранные термопанели задействуют в частном домостроении. Для работы используют древесные плиты ОСП толщиной 9 мм.

Сделать самостоятельно сэндвич-панели из профнастила крайне сложно. Здесь не обойтись без оборудования для работы с металлом и агрегата для прессовки готовых изделий.

При выборе теплоизоляции предпочтение отдают пенопласту или пенополистиролу

Важно грамотно рассчитать толщину утеплителя, отталкиваясь от специфики возводимого здания и климатических особенностей региона. Габариты листов определяют по размерам будущего строения

Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов.

Требования к клеевому составу

Для изготовления термоплит понадобится полиуретановый клей. В условиях массового производства используют два типа состава:

• двухкомпонентный – полимеризация происходит при контакте полиольного и изоционатного компонента, перед применением клей требует подготовки;
• однокомпонентный – затвердевает в процессе взаимодействия с воздухом.

В домашних условиях используют последний вариант. Однокомпонентный состав практичней в применении и не уступает по адгезивным качествам двухкомпонентному собрату.

Клей для сборки самодельных панелей должен соответствовать следующим требованиям:

• сохранение качеств на протяжении всего срока эксплуатации;
• влагостойкость;
• экологическая безопасность – в составе не должны присутствовать токсичные компоненты;
• стойкость к температурным колебаниям – сохранение свойств в условиях от -40°С до +50°С.

Сборка сэндвич-панелей: пошаговый инструктаж

Перед тем как приступить к изготовлению, необходимо подготовить рабочую зону – место очистить от мусора. Выполнять сборку можно на невысоком столе или соорудить помост на ровном полу.

Этапы сборки сэндвич-панелей своими руками:

1. Уложить первый каркасный лист и покрыть его клеем. Состав распределяют равномерно, используя резиновый зубчатый шпатель или распылитель.
2. Разместить утеплитель. Работы проводят достаточно быстро, пока клеевой состав не высох.
3. Внутренний слой промазать клеем.
4. Наружную облицовку уложить на теплоизоляционный материал.

Далее продолжают изготовление – на собранную панель укладывают следующие листы, придерживаясь описанной технологии. Между плитами размещают слой бумаги.

При работе следует придерживаться следующих правил:

• время на распределение клея ограничено – не более 10 минут, иначе состав застынет, и слои не склеятся между собой;
• процесс полимеризации сопровождается вспениванием – в это время надо выполнить сжатие заготовок, необходимое усилие – около 18 т;
• время выдержки под прессом – около 3 часов;
• к срезке кромок и подготовке замковых соединений приступают после полного высыхания панелей – не ранее чем через сутки.

Для работы желательно привлечь помощника. Вдвоем проще укладывать большие листы материалов и можно сократить время на нанесение клея.

Создание замкового соединения

В условиях производства замки делают автоматическим путем во время прессования изделий. Ручное оборудование такого функционала не имеет, но можно разработать замковую систему своими руками. С одного торца плиты нужно прикрепить деревянный брусок, а с другого – вырезать теплоизоляционный материал. Глубина выемки должна соответствовать толщине вставки.

Подготовка к работе

Для установки пластиковых откосов из сэндвич панелей потребуются:

• сэндвич-панель;
• “П” профиль (стартовый);
• “F” профиль (крышка откоса);
• жидкий пластик (по желанию);
• рулетка;
• острый нож;
• саморезы 2,5х7мм;
• отвертка, дрель или шуруповерт.

С помощью рулетки необходимо замерить длину и ширину откосов. С учетом этих данных из сэндвич – панели вырезаются три полосы: верхняя (параллельная подоконнику) и две боковые.

Один нюанс: если планируется отделка всего лишь одного откоса в панельном доме, то в целях сокращения затрат, полосы нужных размеров можно приобрести у фирмы – продавца. Это избавит вас от покупки  листа сэндвич – панели целиком.

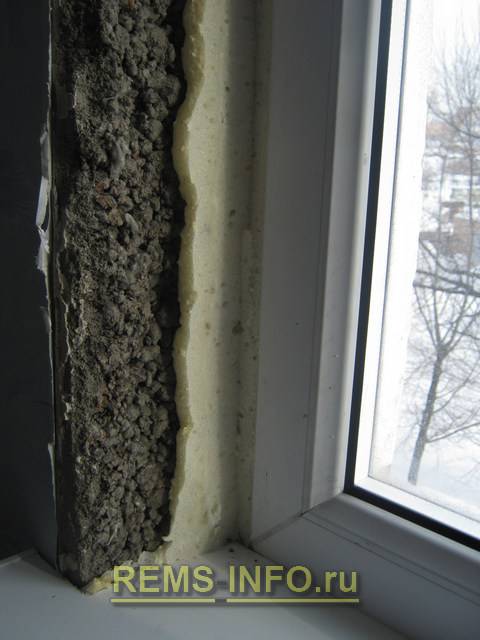

Острым ножом аккуратно срезается излишний слой монтажной пены по периметру пластикового оконного блока. Следует иметь в виду, что работы производятся после полного высыхания пены. Должно пройти не менее суток с момента замены окна, прежде чем монтировать оконные откосы из сэндвич панелей.

Сборка сэндвич-дымохода

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Сооружаем бытовку из металлопрофиля

Дачный домик из бытовкиБытовка

Строительство каркаса из металлопрофиля потребует больших усилий по сравнению с возведением деревянного аналога. Зато прослужит железная бытовка гораздо дольше.

Набор необходимых инструментов включает:

• молоток;
• аппарат для сварки;
• дрель;
• отвертки;
• уголок;
• болгарку;
• кисточки;
• строительный степлер;
• рулетку;
• ножовку.

Также покупаем следующие материалы:

• профилированную трубу размерами 2х2 см, 4х2 см, 4х4 см и 4х6 см;
• монтажную рейку 2х4 см;
• листовую оцинкованную сталь;
• профнастил;
• грунтовку для металла;
• саморезы для крепления профнастила;
• саморезы для металла;
• скобы для строительного степлера;
• заклепки;
• OSB-плиты;
• монтажную пену.

Делаем основание

Основание каркаса будем собирать из трубы размерами 4х6 см. Нарезаем трубы в соответствии с габаритами возводящегося строения.

Свариваем трубы по внешним размерам и получаем прямоугольную окантовку. Всего нам нужно сделать 2 таких одинаковых прямоугольника. Из одного мы сделаем пол, из другого верхнюю часть бытовки.

Чтобы пол был надежным, создаем внутри прямоугольника сетку из таких же профилированных труб. Мы делаем бытовку шириной 250 см. При таких габаритах достаточно приварить внутри окантовки 2-3 продольные трубы на всю длину. Поперечные трубы привариваем через каждые 50 см.

Пол для бытовки

Далее берем оцинкованный лист и фиксируем его с помощью саморезов к основанию нашей бытовки. Переворачиваем основание и укладываем его оцинкованным листом вниз на опоры из шлакоблока или просто выровненную площадку. К шлакоблоку конструкцию можно и не крепить — бытовка будет в достаточной мере удерживаться собственным весом.

Монтируем стойки

Установка стоекУстановка стоекУстановка поперечинСнизу пол зашит стальным листом. Смонтированы стойки

Вертикальные опоры делаем из трубы 4х4 см. Нарезаем ее на куски в соответствии с запланированной высотой бытовки. Обычно она равняется 250 см.

Первые опоры выставляем по углам сооруженного на предыдущем этапе основания. Проверяем, чтобы угол на стыке стоек с основанием был строго прямым.

Выровненную стойку фиксируем сваркой. Аналогично выставляем стойки по оставшимся углам.

Дополнительно нам нужно будет установить промежуточные стойки. Чтобы сделать это без нарушения геометрии конструкции, мы берем второе прямоугольное основание из труб, изготовленное на предыдущем этапе и укладываем его на верхушки угловых стоек.

Обвариваем полученный «куб» промежуточными стойками и распорками. Сначала берем куски профтрубы 4х4 см по высоте конструкции и вертикально привариваем их между нижним и верхним основанием. Рекомендованный шаг установки – 100 см. На этом же этапе предусматриваем проем для двери.

Привариваем горизонтальную поперечину по кругу опорной конструкции. Трубу нужно приварить к вертикальным стойкам на высоте, равной половине высоты бытовки.

Распорки делаем из профилированной трубы 2х4 см. Нарезаем ее на 30-сантиметровые куски. Каждый край заготовки срезаем под 45-градусный угол. Обвариваем получившимися распорками все углы конструкции. Дополнительно можем обварить ними пол.

Делаем кровлю

Каркас для кровли

Мы сделали нижнюю часть каркаса и стены. Далее занимаемся изготовлением «скелета» крыши.

Фермы изготавливаем в виде равнобедренных треугольников. Используем трубу 2х4 см. Рекомендованный шаг установки ферм – 1 м. Привариваем их по длине каркаса. Кровлю перекрываем профлистом. При желании можете использовать другой материал на свой выбор.

Все металлические элементы каркаса покрываем специальной грунтовкой, а после ее высыхания наносим краску желаемого цвета.
