Используем Регулируемые петли для распашных ворот:Петли для ворот распашных: выбор, подготовка, как приварить

Установка петель

Крепежные элементы для ворот/калитки могут устанавливаться при помощи:

сварки;
винтового соединения;
гаек, саморезов.

Подготовка инструментария

Для приваривания петель понадобится:

сварочный аппарат;
защитные очки;
электроды;
рулетка, уровень, молоток;
металлическая щетка;
шлифмашинка с дисками для работы по металлу;
подкладки для монтажа полотен (брусья, кирпичи).

Правила безопасности при работе

Прежде чем установить петли на калитку путем приваривания, необходимо ознакомиться с техникой безопасности:

проводить сварку только исправным оборудованием;
использовать защитные средства (очки, одежду, обувь);
подключать аппарат к заземленному источнику питания соответствующей мощности;
убрать из рабочей зоны все легковоспламеняющиеся предметы.

Подготовительный этап

До установки крепежных элементов на калитку и ворота выполняют ряд подготовительных работ. Зоны, к которым будут крепиться навесы, предварительно очищают от покрытия, ржавчины, обезжиривают.

Входную конструкцию выставляют в проеме:

Полотна распашных ворот закрывают на засов и дополнительно укрепляют общей перекладиной. Затем конструкцию располагают в проеме, подложив ее кирпичами или монтажными брусками. При этом соблюдают желаемый зазор между нижней линией ворот и наземным покрытием. Это облегчит открывание секций в зимнюю пору, при их незначительном провисании. Ровность установки проверяют уровнем. Также оставляют зазоры между полотнами и столбами, в которых будут закреплены петли.
При помощи рулетки производят разметку — определяют места крепления навесов.
Распашную систему убирают с подкладок и располагают горизонтально для приваривания петель.

Руководство по монтажу петель

Чтобы входная конструкция была функциональной, прочной, безопасной, прослужила как можно дольше — необходимо знать, как правильно приварить петли на ворота.

При использовании навесных крепежей их можно усилить при помощи платика. Он представляет собой металлическую пластину, которая крепится к навесу. Большинство шарнирных комплектов продаются уже с ними, но при отсутствии данных элементов, их можно изготовить самостоятельно.

Платики приваривают к верхней и нижней частям цилиндрического механизма так, чтобы после установки ворот они располагались с противоположных сторон. Стыковка может производиться по торцу пластины или по краю ее стороны. Сначала производят капельную приварку элементов, а после проверки их параллельности, делают цельный шов.

Верхние части навесов прикладывают к намеченным местам на секциях ворот и производят фиксацию каждого крепежного элемента путем приварки одного из платиков к секции.

Следующий шаг в руководстве о том, как приварить петли на врата, калитку — крепление конструкции к опорам. Для этого все секции снова выставляют в проемах, проверяя их ровность по уровню. При этом стороны с приваренными навесами плотно прижимают к ближайшим столбам. Нижнюю часть каждой петли вставляют в цилиндр, а свободный платик приваривают к столбу точечным швом. Аналогично должны привариваться и остальные навесы.

После проверки ровности конструкции, ее пробного открывания/закрывания точечные швы заменяют цельными. Еще раз проверяют ворота и калитку, чтобы исключить возможные деформации. После этого все швы, места соединений зачищают металлической щеткой, шлифуют, обезжиривают, грунтуют, а затем покрывают краской. На штырь навеса наносят смазку, которая обеспечит плавность, бесшумность работы механизма.

Важность правильной установки петель на воротах и калитке сложно переоценить. Ведь от качества работ зависит надежность конструкции, ее функциональность, внешний вид, долговечность

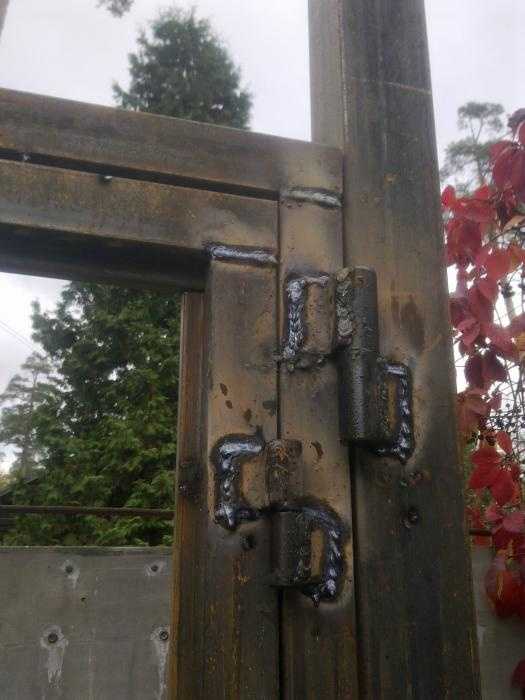

Правильно привариваем петли

Выбирая петли, обязательно учитываем характеристику материала калитки, ее длину и вес. Грамотный подход поможет выполнить работы качественно.

Привариваем петли к круглым столбам

Не каждый сварщик понимает, как правильно приварить петли на ворота и калитку: круглые столбы имеют свои особенности. Сначала должны привариваться специальные пластины к петле, а производится это при помощи сплошного ровного сварного шва.

Сварка всегда выполняется на месте, где будут устанавливаться распашные ворота. Чтобы вертикально установить створки, нужно использовать отвес. Иными словами, двери должны стоять именно так, как они останутся потом. Обязательно проводятся точные замеры, чтобы избежать различных дефектов.

На видео рассказывается, как правильно приварить петли на ворота и калитку своими руками.

Наиболее трудозатратное в данном процессе – это вертикальные швы: без пластинок их не выполнить. Сначала приваривают нижние петли. Штыковая часть крепится при помощи аккуратных движений электрода сверху вниз.

Он покажет нахождение оси, при отсутствии перекосов продолжаем. Рассмотрим этапы сварочных работ:

створки должны стоять вертикально, отвес поможет проверить расположение;
требуется убедиться, что петля расположена параллельно краям створки;
затем привариваем петли к столбам, к полотну конструкции, после этого болгаркой хорошо зачищаем швы.

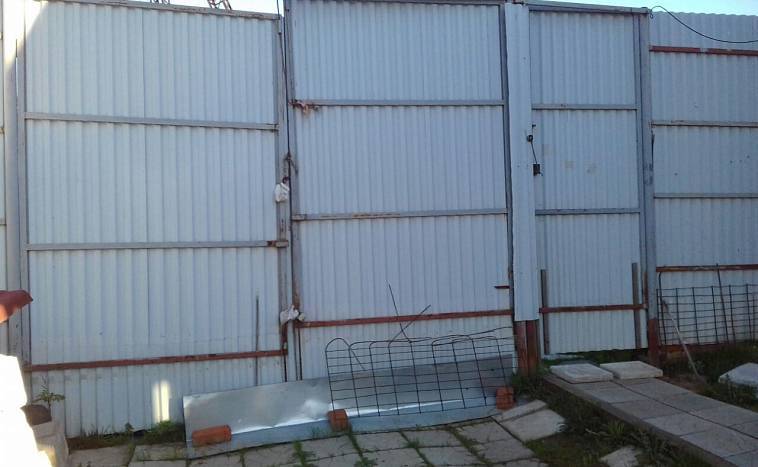

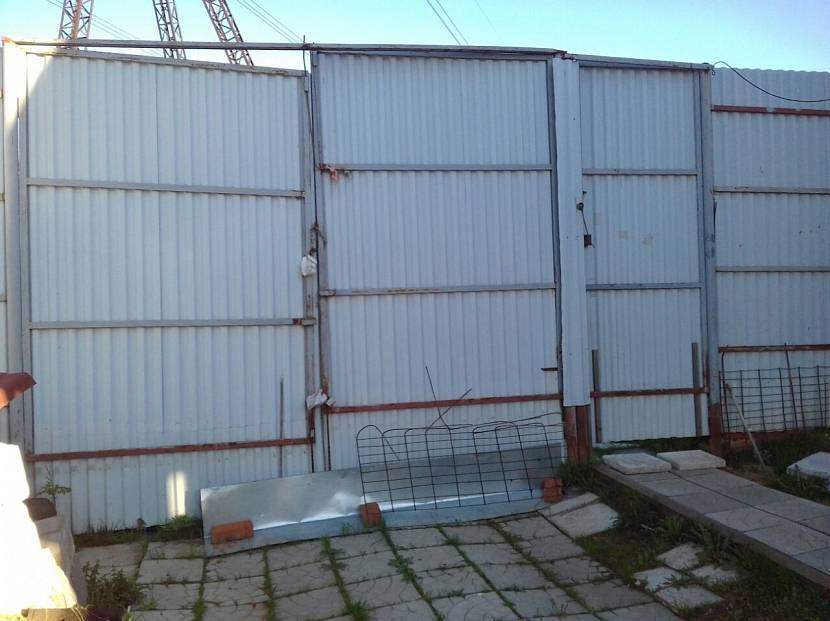

Привариваем петли к воротам из профнастила

Если выполнены ворота из профнастила, тогда нужно:

Сделать перемычки, параллельные верхней части.
Осуществить их фиксацию.
Своим расположением они должны делить полотно на три равные части.
Приварить элементы.
Прикрыть их профнастилом.

Установка петель на забор из профиля немного отличается от классического варианта, который не имеет каких-либо дополнительных сложностей и не требует излишних усилий. Но придется выполнить такие работы:

изготовить две небольшие перемычки, которые вставляются параллельно длинным сторонам и закрепляются сверху и снизу;
расстояние должно быть для трех таких деталей;
к перемычкам привариваем петли.

Профиль прикручивается на уже установленные элементы. Если сделать это раньше, то при проведении сварки он выгорит, потеряет эстетический вид. Для выполнения таких работ наилучшим вариантом будет использование петель для дверей гаража. Каждая приваренная петля способна выдержать достаточно большую нагрузку.

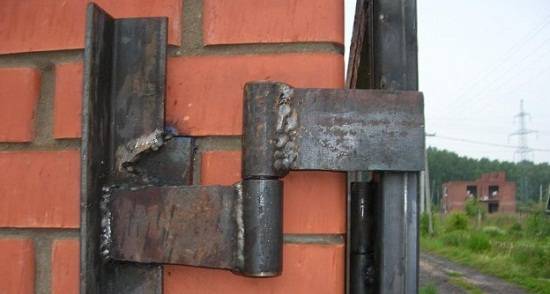

Привариваем петли к каменному забору

Монтажные пластины упрощают выполнение задачи: благодаря им нагрузка на завесы уменьшится. Прежде чем их крепить, нужно учесть параметры калитки. Использовать нужно такие пластины, размеры, форма и толщина которых будут соответствовать весу и качеству створок. Монтажные пластины могут также выполнять декоративные функции.

Сварка петель на ворота предполагает крепление между собой двух металлических предметов. А если забор выполнен из камня или кирпича, то необходимо очень внимательно высчитать размеры и вес калитки. После этого устанавливаются опорные столбы. В качестве опор применяются швеллеры или двутавровые балки, они и держат в конечном итоге створки.

Правильная установка закладных деталей

Рассмотрим очередность выполняемых работ:

Если куплены прямые детали, то их приваривают сначала к створкам, пока они лежат на земле.
Створки устанавливают вертикально возле столбов и прихватывают снизу петли.
Затем одевают их на приваренные нижние части петель.
В подвешенном состоянии нужно попытаться открыть створку.
Если створки работают без нареканий, то делают еще несколько приварок на петлях.
Затем створки закрывают, подставляя под них что-то устойчивое, чтобы в дальнейшем они не провисли.
После окончания работ швы нужно зачистить при помощи болгарки.

В случае неправильного крепления петель ворота поведет, и они не будут открываться. Каменные столбы, на которые будут вешаться полотна, должны иметь внутри толстую трубу. К этой трубе привариваются прутья или куски арматуры. Они будут служить закладными. В бетон или камень их можно легко вкрутить или вбить.

Специалисты уверены, что сварку лучше прятать внутри кладки. Лучшим способом считается именно забивание или вкручивание прутов либо арматуры через отверстия. Столб необходимо просверлить именно вертикально. Если же сделать это горизонтально, то прослужит он недолго.

Какими должны быть петли для ворот

Металлические ворота чаще всего устанавливают на гаражах и заборах, охраняющих участок по периметру. В первую очередь они выполняют охранную и защитную функции, а уже потом декоративную. Изделия этой категории могут весить от 200 и до 1500 кг. Поэтому, чтобы конструкция многие годы исправно служила, к ней необходимо подбирать только соответствующую по прочности фурнитуру.

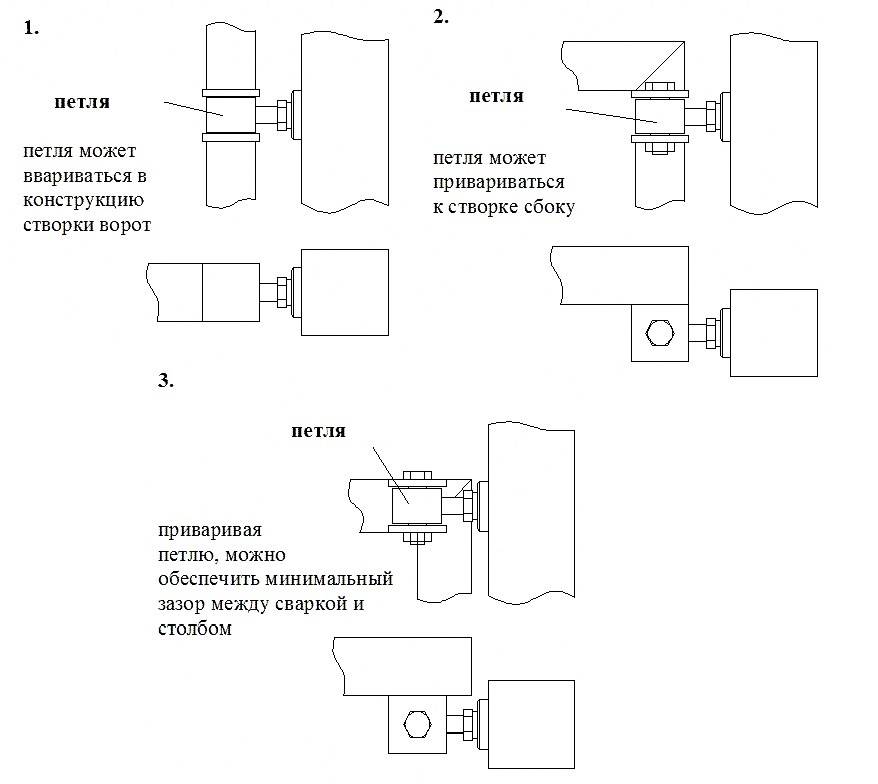

Чертеж с размерами шарниров для ворот

Некачественные или не подходящие к воротам петли приводят к следующим проблемам:

не выдерживают оказываемую нагрузку и деформируются;
ворота начинают провисать;
створки перестают легко открываться и плотно закрываться.

Купить качественные и максимально подходящие к воротам петли – это значит:

обеспечить воротам все условия для долгосрочной службы;
забыть о скрипе и скрежете при эксплуатации створок;
обеспечить входу во двор или в гараж максимальную защиту от взлома.

Современная фурнитура для гаражных конструкций прекрасно функционирует в любую погоду. Допустимый температурный диапазон:

от – 400;
до +1200.

Инструменты для работы

Когда все основные детали калитки готовы, следует определиться с замком и ручками. При необходимости нужно будет приварить скобы для крепления ручки с внутренней стороны.

сварочный аппарат;
электроды для сварки стали марок МР-3 или АНО-21;
молоток, кувалда;
защитная одежда и сварочная маска;
строительный уровень или простой отвес;
мастерок или шпатель;
несколько отрезков трубы, длиной 1000мм для перемычек при бетонировании столбов;
бетонный раствор;
для установки и сварки петель готовят закладные детали, обеспечивающие зазоры между калиткой, луткой и полом.

Подготовив все материалы и инструмент, приступают к изготовлению и установке калитки.

Руководство по установке

Петли устанавливаются на сторону, в которую будет происходить открывание. Работа ведётся в горизонтальном положении; поверхности, задействованные при сварке, обезжиривают и обрабатывают щёткой, предварительно удалив на участке слой лакокрасочного покрытия.

Намечают место будущих петель – их размещают в 15-20 см от верхней и нижней граней калитки. Для этого на монтажные подкладки, обеспечивающие зазор между нижней гранью ворот и землёй, выставляют дверь внутри проёма. Выравнивают по уровню, меняя высоту подкладок. Эту операцию рекомендуется выполнять как минимум вдвоём. Выровняв и зафиксировав полотно, прикладывают навесы, отмечают их расположение на воротах и на дверной коробке.

После нанесения разметки распашной элемент убирают с подставок, вынимают из проёма, возвращают в горизонтальную плоскость. Петли приваривают в разобранном виде: верхняя половинка отводится для дверного полотна, часть со штырём – для опорных конструкций. Деталь укладывают по отметкам и прихватывают предварительной точечной сваркой. По уровню проверяют, не произошёл ли перекос. Если ось навеса параллельна плоскости распашного элемента, выполняют капитальную сварку по всей линии контакта. Готовый сплошной шов зачищают шлифовальной машинкой.

К лутке приваривают нижнюю часть петли. Если нет возможности уложить опору горизонтально, то работают в вертикальном положении. Прихватку точечной сваркой выполняют по такому алгоритму:

Сверху.
Снизу.
По центру.
В центре верхней половины будущего шва.
В центре нижней половины будущего шва.

Далее следует выверка по уровню, проверочная установка створки. Если дефектов соединения нет, оно выдерживает нагрузку, дверь откидывается плавно и плотно прилегает к коробке, то сваривают капитальным сплошным швом. При сварке масло, которым смазаны петли, может выгореть или вытечь, из-за чего дверь будет скрипеть и заедать. Чтобы этого не происходило, створку приподнимают и ещё раз обильно смазывают внутренности навесов.

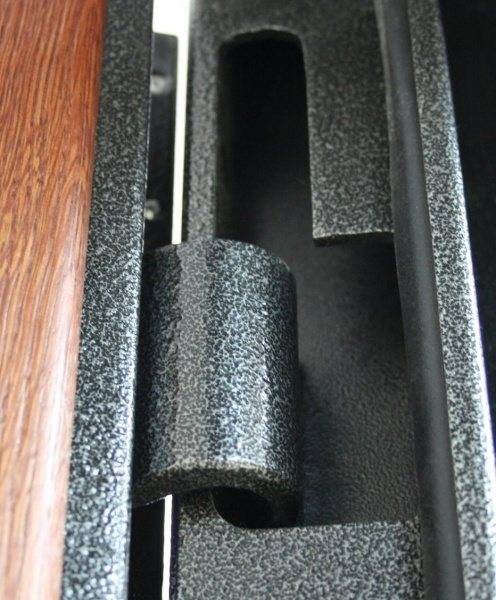

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
Длительный срок службы, который на практике исчисляется многими десятилетиями.
Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

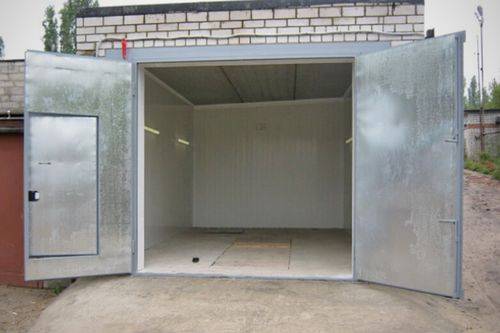

Внутренние петли для гаража

Приварные петли

Железные калитки, и каждые другие, в железном каркасе крепятся к опорам особыми приварными шарнирными петлями.

Виды

Приварные дверные петли для калитки отличаются друг от друга прежде всего размерами и материалом изготовления. Помимо этого, имеется различия по форме, конструкции и способности нести определенную нагрузку.

По форме они бывают:

Цилиндрическими;
Шестигранными;
Каплевидными.

По конструкции:

Простыми — со съемным либо несъемным «пальцем»;
Шариковыми — с железным шариком, снабжающим легкое открывание калитки за счет понижения силы трения в петли;
Подшипниковыми – с подшипником между двумя половинками изделия.

По нагрузке:

Несложными;
Усиленными – с приваренными пластинками, разрешающими распределить нагрузку на петлю более равномерно. Что повышает надежность крепления калитки, и увеличивает срок работы навесов.

Нужное количество петель

Габаритные размеры приварных петель, как и их количество, выбираются в соответствии с весом калитки. Чем она тяжелее, тем больше их должно быть. Либо сами они должны быть замечательнее.

Рекомендуемое количество приведено в таблице:

Марка и высота петли, мм	610-4 (100)	610-5 (125)	613-4 (100)	613-5 (125)	500-4 (100)	500-5 (125)	401-4 (100)	700-4 (100)	700-5 (125)
Вес полотна, кг
30	2
40	3	2	2
50		3	3	2
60				3	2
70					3	2
80						3	2	2
90							3	3	2
100									3

Монтаж калитки на приварные петли

Сходу стоит подчернуть, что самостоятельно выполнить эту работу весьма сложно, да и просто нереально, в случае если у вас нет опыта. Сварка – процесс сложный, трудоемкий, страшный для новичка. Исходя из этого браться за монтаж возможно лишь в том случае, если вы не в первый раз видите и держите в руках сварочный аппарат.

Не считая него, не забудьте запастись электродами, маской и средствами личной защиты. И нужными инструментами:

Железной щеткой для очистки рабочих поверхностей от грязи, ржавчины, ветхой краски;
Болгаркой для зачистки сварных швов;
Рулеткой либо линейкой, карандашом;
Строительным уровнем;
Струбцинами либо другими приспособлениями для фиксации деталей.

Потом, необходимо произвести разметку на дверном полотне, в зависимости от количества петель. Верхняя и нижняя должны размещаться не дальше, чем в 15-20 см от края.

Значительно эргономичнее приваривать их, в то время, когда калитка и коробка находятся в горизонтальном положении.

Подробное описание процесса продемонстрировано в таблице:

Изображение	Описание
	Уложите калитку либо её каркас и опорный столб на горизонтальную плоскость так, дабы между трубами, к каким будут привариваться петли, оставался зазор 3-4 мм. Для этого проложите между ними проставки из кусочков металла либо отработанных кругов от болгарки, и зажмите струбцинами.
	По линии сварки проведите на опорной трубе линии, параллельную кромке, и зафиксируйте вдоль неё ровный брусок либо отрезок трубы. Возможно зажать струбцинами, либо прихватить точечной сваркой. Положив петлю прикасаясь к бруску, подложите под него спички либо кусочки проволоки, дабы обеспечить зазор.

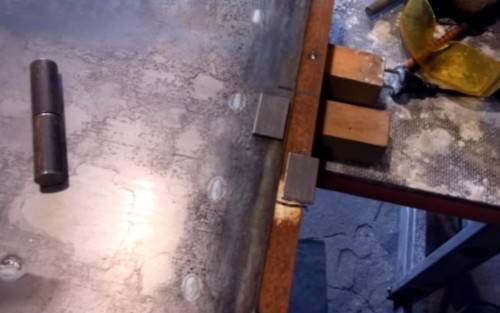

	Удерживая цилиндр прижатым к бруску, прихватите его верхнюю половину в двух местах к трубе каркаса.
	После этого прихватите нижнюю часть, и удалите/срежьте временный брусок.
	Снимите струбцины, удерживающие калитку и коробку совместно, и удостоверьтесь в надежности движение полотна. В случае если все нормально, опять отдайте на место проставки и струбцины, дабы приварить петли капитально.
	Проварите оба шва сплошной сваркой.
	Зачистите швы болгаркой, дабы не осталось наплывов.
	Откройте калитку и проварите швы с тыльной стороны. Зачистите их.
	Дабы придать конструкции законченный эстетичный вид, загрунтуйте и покрасьте её.

В случае если же столбы калитки уже стоят, монтаж осуществляется по другой технологии. Инструкция рекомендует сперва точно разметить и приварить верхние части петель к створке калитки.

По окончании чего, как и в случае с накладными навесами и деревянной калиткой, створка устанавливается в проем, и фиксируется в нем посредством подкладок и клиньев. Вертикальность установки, и нахождение в одной плоскости с коробкой, проверяется строительным уровнем.

После этого, в верхнюю часть петли вставляется нижняя часть, а её положение отмечается на опорном столбе мелом либо строительным карандашом. Или она сходу прихватывается в двух местах точечной сваркой.

Прихватив все петли, необходимо убрать клинья и подкладки, и проверить движение калитки. Лишь затем возможно делать вертикальные сплошные швы.

А дальше все так же: провариваются внутренние швы, они зачищаются, по окончании чего вся конструкция окрашивается в выбранный цвет.

Материалы и элементы конструкции

Сварка гаражных ворот требует подбора правильного материала. Наиболее доступный вариант — стальные уголки и листы металла. Что нужно брать? Если владелец будет рассчитывать на обычные распашные ворота. Вот такой набор оптимальный:

Уголки 75 мм шириной — основа будущего каркаса. Из них будут собирать опорную часть конструкции.
Профиля квадратного сечения для сборки каркаса, они будут привариваться к уголкам. Минимально лучше брать от 25 мм шириной.
Раскосы для жесткости конструкции делаются из профиля от 50 мм шириной.
В качестве обшивки лучше всего взять обычный металлический лист, но есть еще варианты с профнастилом. С последним работать сложнее, поэтому от этой идеи новичку стоит отказаться сразу. Минимальная толщина листа для ворот 2 мм.

С основным материалом все понятно, теперь нужно обеспечить ворота системой фиксации. Требуется взять стандартные задвижки или защелки для гаражных ворот, которые и на морозе не будут заедать. Сразу стоит сказать, что петли не стоит варить самостоятельно, их лучше купить. Есть такие внутренние подшипниковые петли, они удобно открываются и легко выдерживают вес даже тяжелой конструкции. А еще данные петли не заклинит на морозе, вот будет лучше их использовать. Нужно в магазине 4 шт. купить.

Виды петель

Петли для крепления распашных ворот могут различаться формой, количеством секций и способом крепления. Самым надежным, и поэтому самым популярным, способом фиксации является сварка.

Все остальные параметры петель зависят от из вида:

Петли цилиндрической формы – оснащены опорным подшипником, предназначены для ворот небольшой массы. Допустимая нагрузка – 400 кг. Крепятся сваркой.
Цилиндрические с усилением – от предыдущих отличаются наличием специальной пластины для распределения нагрузки между створкой и стойкой. Максимальная нагрузка – 600 кг. Крепление – сваркой и винтами.
Сквозные петли применяются там, где отсутствует возможность использовать сварку или винтовое соединение. Крепятся следующим образом – стойка просверливается насквозь, соединение со створкой происходит гайками. Максимальная нагрузка – 200 кг.
Трехсекционные накладные – предназначены для массивных створок, с ними отсутствует риск провисания створок, появления скрипа, а открывание будет плавным. Кроме того, такие конструкции славятся повышенной взломоустойчивостью.
Жиковины (кованые петли) – кроме своего прямого назначения, служат еще и украшением, придавая воротам особый колоритный вид. В основном используются для деревянных конструкций.
Петля — стрела, шарнирная или полушарнирная – используется для тяжелых и толстых ворот, дверей или калиток. Выпускаются: обычные, фигурные и съемные. Оптимальный вариант для массивных гаражных ворот.

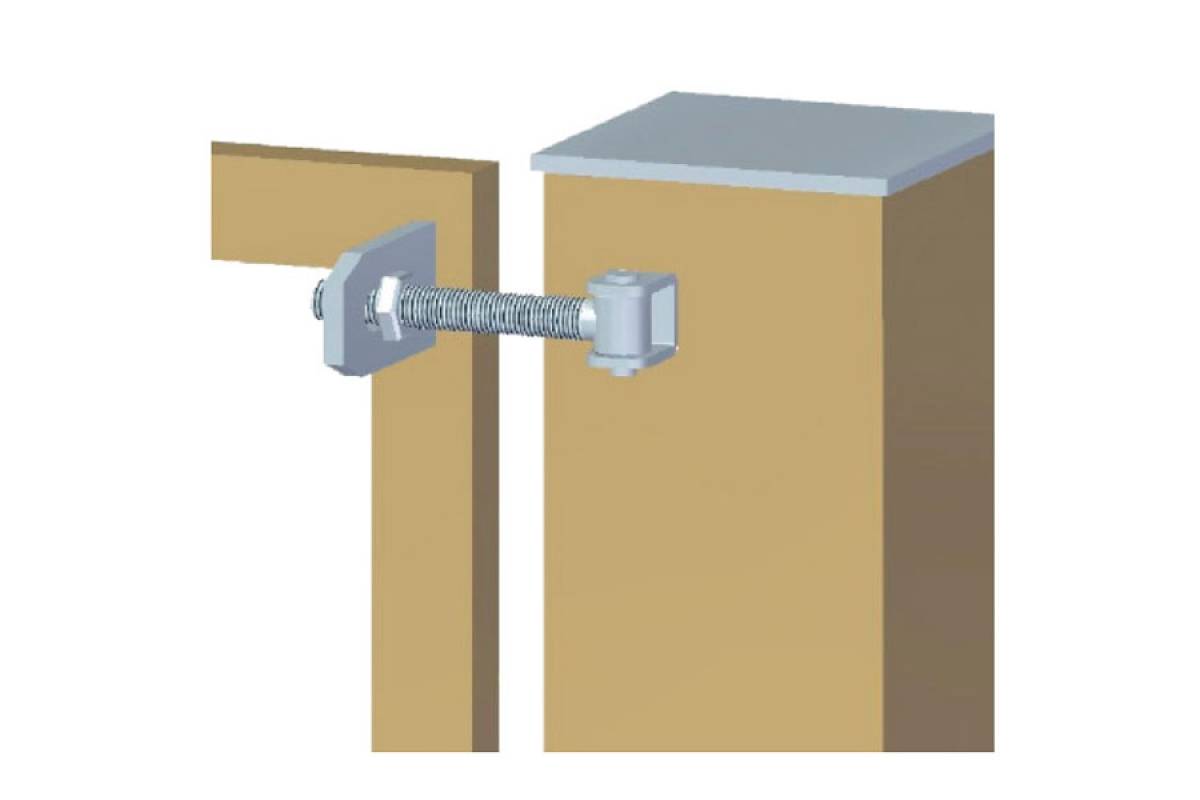

Регулируемые – конструкционные особенности позволяют изменять положение створки по высоте. Используются если велика вероятность, при каких-либо обстоятельствах, смещения опорных стоек. Выдерживаемая нагрузка – до 200 кг.

Приварить петли, как уже было сказано, можно самостоятельно, если к процессу подойти ответственно и соблюдать все правила и технологию. Однако, если нет необходимых навыков для установки или вы не уверены в своих возможностях, лучше воспользоваться услугами специалистов.

Видео: Как приварить точёную петлю

Отправим материал на почту

Такое, казалось бы, простое дело, как приварить петли на ворота, часто оборачивается сложной проблемой. Многим гораздо проще сварить геометрически правильный каркас ворот и калитки, чем установить готовую конструкцию на место и добиться, чтобы она нормально работала. На самом деле работа эта действительно не сложная, но она требует предельной точности и аккуратности, а также знания некоторых нюансов.

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

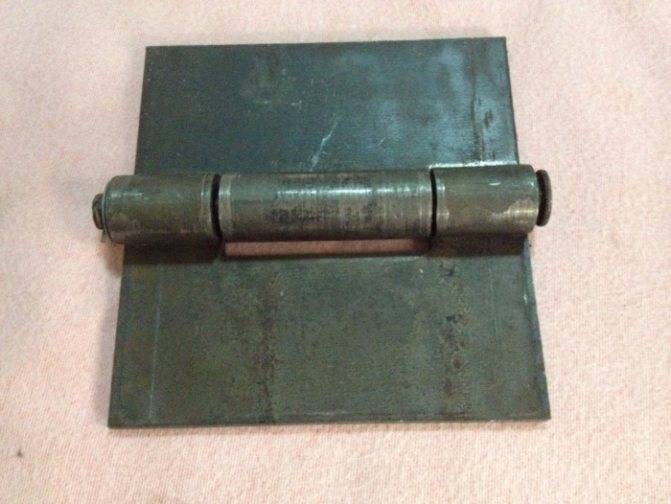

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

Подготовленные платики

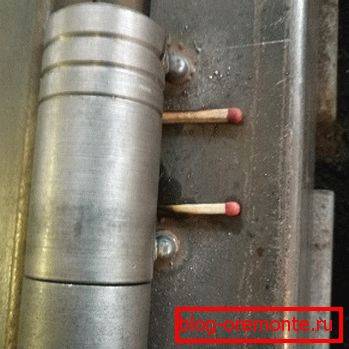

Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

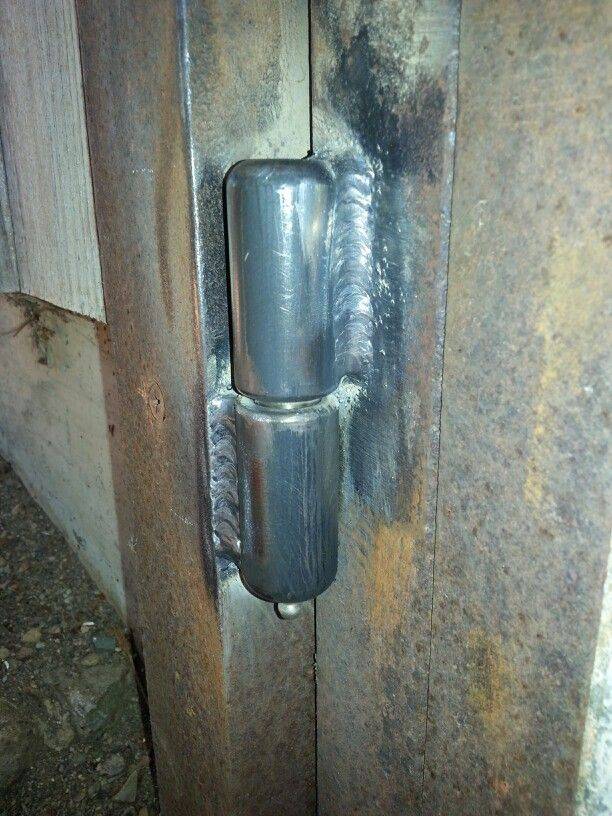

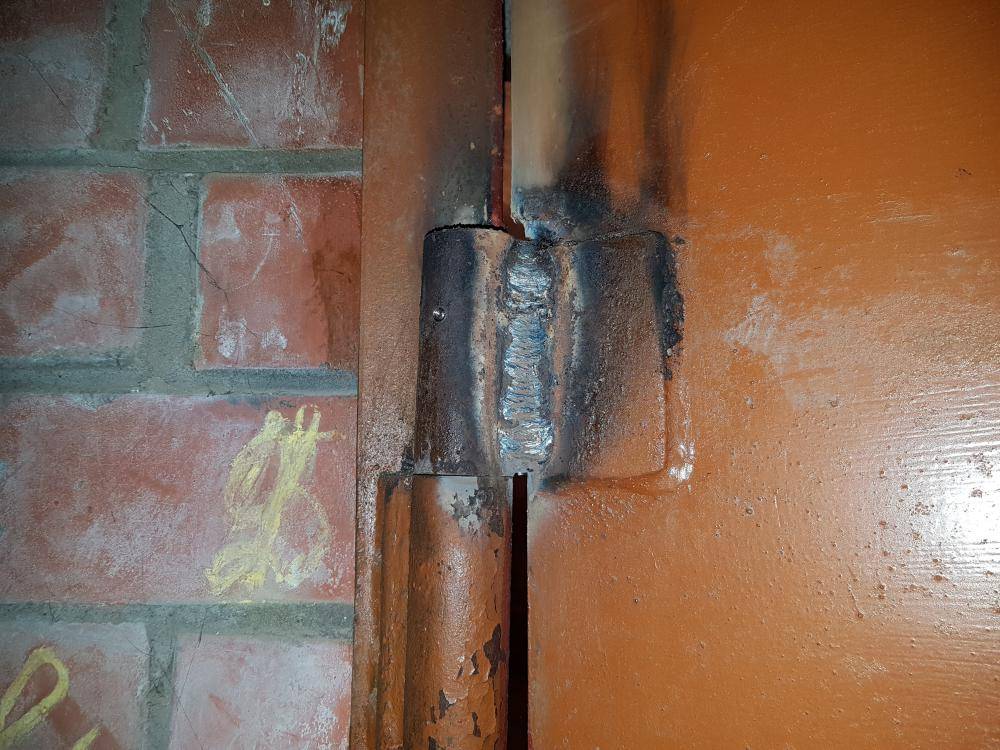

Приваренная к воротам железная петля

После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

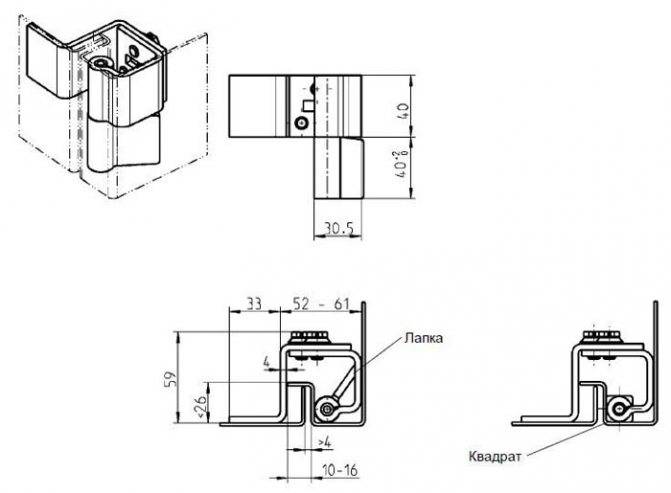

Регулировка петель пластиковых дверей

Петли пластиковой двери имеют несколько другое строение, нежели для более тяжелых конструкций, в связи с чем изменяется порядок их регулировки. На практике наиболее часто встречается необходимость в горизонтальной настройке – петли сходят со своих мест под действием веса дверного полотна. Неприятная проблема имеет следующее решение:

Снимите защитные накладки с двух верхних петель.
Найдите горизонтально расположенный длинный шуруп и при помощи шестигранного ключа начинайте плавно его затягивать, пока дверь не примет требуемое положение.
Указанное действие следует провести со всеми установленными петлями, если возникла необходимость в смещении всего дверного полотна.

Вид петли пластиковой двери после снятия накладки

Вертикальная регулировка

Иногда может потребоваться и вертикальная регулировка петель, которая выполняется так:

Снимите заглушку с регулировочного винта, расположенного в нижней части петли (иногда этой заглушки может и не быть, поэтому данный шаг не обязателен).
Если дверь надо поднять, сделайте необходимое число оборотов по часовой стрелке.
Для опускания дверного полотна следует вращать винт против часовой стрелки.

Нюансы правильной установки

Как правильно прикрепить шарниры, кованые петли и иные конструкции? Нужно лишь соблюдать некоторые рекомендации и действовать согласно заданному алгоритму:

подготовка инструментов – молотка, стамески, болгарки и сварочного агрегата. Необходимыми будут строительный уровень, шуруповерт и рулетка. Перед руками нужно иметь эскиз, и, конечно, не стоит забывать о безопасности работ;
если требуется приварить отдельно пластинки, то стоит учитывать, что нагрузка на них должна быть равномерно распределена;
выполнить разметки по крепежу петель к стойкам ворот и к полотнам;
как крепить петли? Достаточно использовать в этих целях саморезы;
навешивать элементы довольно просто, но лучше этот процесс осуществлять как минимум вдвоем.

Деревенский двор

Регулируемые петли

Распашные ворота устанавливаются точно по горизонтали и по вертикали. В противном случае они будут плохо закрываться, не будут совпадать створки, невозможно применить замок, и т.п. Достичь требуемой точности установки массивных составляющих, особенно если крепежные детали привариваются, весьма непросто. Но проблема имеет другое решение – это регулируемые петли.

Регулируемые конструкции петель предоставляют возможность провести выравнивание всех частей устройства уже после их установки, достигнув требуемой точности. В основном для этого используется регулировочная гайка, которая перемещается с помощью гаечного ключа в требуемом направлении.

Более сложные регулируемые петли предполагают наличие двух и более регулировочных болтов, позволяющих выставить распашные ворота ровно в разных плоскостях. Как видно на фото, для их регулировки достаточно гаечного ключа.

Выводы и некоторые советы

При выборе петель для распашных ворот надо исходить из характеристик проема, составляющих частей устройства. Речь идет о весе, длине створок, высоте. Необходимо учитывать способ крепления петель. Не последнее значение имеют и условия эксплуатации. Речь идет о температуре воздуха в данной местности в разные времена года.

Если нагрузка слишком большая, на одну стойку можно закрепить больше, чем две петли. В основном ставят три, если предвидится большая нагрузка.

Правильное крепление петли

Стандартные способы установки петель – при помощи гаек или винтов. Во время монтажа требуется соблюдать максимальную точность. Если установка пройдет неправильно, в дальнейшем створки начнет вести, а сами петли могут деформироваться, что приведет к сложности их открытия.

Для того чтобы избежать такой ситуации, необходимо соблюсти ряд советов:

Когда свариваются прямые петли, их стоит сначала приварить к створкам – все процедуры выполняются на земле.
После этого изготавливается подложка в половину петли под ее нижнюю часть.
При креплении петли на колонну круглой формы петли сначала выпускают наружу на 5 мм

В случае с прямоугольной опорой варить необходимо заподлицо.
Как только петли будут прихвачены, их следует выставить бруском, приложенным вдоль петель.
Варить нужно мелкими прихватками.
Петли следует осторожно проверять на свободу открывания/закрывания.
Стоит помнить о том, что сварочный шов выполняется с нижней части.
Открываются ворота только после полного остывания петель.

Внимание! Во время выполнения сварочных работ следует предотвратить протекание электротока сквозь коронку подшипника

Разновидности петель

С учетом классификации ГОСТ завесы для ворот разделены на следующие категории:

Цилиндрические.
Сквозные.
Скрытые.
Шарнирные.
Декоративные кованые.
Каплевидные.
Регулируемые.

Цилиндрические (обычные и с усилением)

Механизмы с цилиндрической конфигурацией имеют опорный подшипник. Их используют на небольших воротах с допустимыми нагрузками до 400 кг. Модели с усилением имеют особые пластины, способствующие равномерному распределению нагрузки по поверхности столба или фурнитуры. Модификация востребована для изделий из профильной трубы. К гаражным воротам их принято приваривать обыкновенным сварочным аппаратом либо крепить посредством винтового соединения.

С учетом стороны размещения усиленные модели бывают правыми и левыми. Стандартный диаметр изделия составляет 50 мм, а допустимая нагрузка – 600 кг.

Допустимая нагрузка на петли с опорным подшипником – 400 кг, на усиленные – 500 кг.

Сквозные

Если нет возможности закрепить завесы с помощью сварки либо привинчивания, можно использовать в качестве альтернативы сквозной вариант. Для монтажа механизма потребуется просверлить по длине каркаса монтажные колонны и поместить в них часть фиксатора. Окончательное крепление изделия своими руками производится гайками подходящего размера. Такие крепежи справляются с нагрузками до 200 кг.

Допустимая нагрузка на сквозные петли – 200 кг.

Скрытые

В отличие от предыдущих разновидностей, скрытые петли хорошо замаскированы, т.к. они установлены в рамке-створке и приварены к раме и поперечной поверхности столбов изнутри. Обнаружить размещение такой фурнитуры достаточно сложно, что повышает ее устойчивость к взлому. Такие петли применяются на тех объектах, где хранится ценное имущество. Изделия выделяются долговечностью, поскольку они изолированы от вредных воздействий.

Схема установки скрытых петель.

Шарнирные

В эту группу входят укрепленные и полушарнирные элементы. В первом типе осевой стержень прикреплен к 2 половинкам карты. Это обеспечивает цилиндрическое соединение, которое легко вращается. Полушарнирный вариант подразумевает размещение стержня оси только в одной половинке карты. Конструкция не обладает особой надежностью.

Рекомендуем к прочтению Что такое ГОСТ 16037-80

Декоративные кованые

Считаются устаревшим видом воротных петель, который не теряет популярности несмотря на наличие более эффективных решений. Наиболее часто кованые завесы встречаются на деревянных ограждениях и используются в качестве декоративного элемента. При этом в продаже есть механизмы, которые не уступают по прочности современным аналогам.

Декоративные петли.

Каплевидные

Крепежи в форме капли одинаково эффективны на металлических и деревянных конструкциях. Их популярность обусловлена повышенной прочностью и стойкостью к механическим нагрузкам. Кроме того, фурнитура выглядит оригинально.

Регулируемые

Вариант подходит для любых гаражей, складских помещений и прочих подобных объектов. Из-за особенностей конструкции механизмы позволяют регулировать положение створок по высоте. Такие петли востребованы при вероятности деформации опорных стоек. Они справляются с нагрузками до 200 кг.

Регулируемые петли, допустимая нагрузка – 200 кг.

Используем петли регулируемые для ворот распашных с подшипником и без — как выбрать? как приварить своими руками – Обзор
