Устройство газового редуктора: Виды и Обзор

Применение баллонов из композитных материалов

Данный тип баллонов является новинкой среди емкостей, работающих с газами. В отличие от других баллонов, композитные баллоны имеют большую безопасность и меньшую массу. При взрыве композитной емкости не образуется губительных осколков

Баллоны, выполненные из композитных материалов также обладают антикоррозионными свойствами. Это свойство дает огромный плюс при эксплуатации. Не стоит забывать, что к емкостям, выполненным из композитных материалов, выдвигается ряд повышенных требований.

Главной задачей газорегулятора бытового при работе с композитными емкостями, является постоянная поддержка на выходе рабочего стабильного давления в заданном вами диапазоне. Газовые регуляторы в паре с баллонами подобного типа должны соответствовать стандартам ЕN 12864 (европейский стандарт).

В виде примера можно использовать прибор марки А300і — А310і

, отличие которого от обычного отечественного РДГС 1 — 1,2 в следующем:

• комплектуется гайкой, которая закручивается без применения больших усилий;
• больший срок эксплуатации прокладки под самим вентилем, который примерно составляет 10 лет;
• к конструктивному различию можно добавить размещение в уплотнителе вентиля бурта в форме круга и наличии утопленного носика в выходном отверстии. Эти конструктивные особенности необходимы для качественной герметизации соединения при сборке.

Регулятор можно применять как универсального вида, так и произведенного для конкретной модели баллона, выполненного из композитных материалов. Оптимальным, конечно, считается покупка регулятора и баллона от одного производителя.

В процессе передачи газа из емкости для хранения (баллона, газгольдера и т.п.) к потребителю используется редуцирующее приспособление. Рассмотрим основное назначение и устройство газового редуктора

, а также особенности его использования для разных целей.

Настройка и ремонт

Настройку и ремонт газового редуктора возможно выполнить своими руками при помощи доступных инструментов и ремкомплекта, но только при условии, что вы точно знаете, что делаете. Недостаточно квалифицированная регулировка и сборка могут повлечь за собой пагубные последствия. Основные признаки ненормальной работы изделия таковы:

• отклонение выходного давления от допустимых пределов;
• утечка газа.

Отклонение давления обычно обусловливается поломкой или смещением пружины либо выходом наружу выполняющего ее функцию компенсирующего газа вследствие разгерметизации части корпуса. Но если неисправность пружины еще подлежит устранению при помощи ремкомплекта, то вариант с газом относится к категории неремонтируемых (меняется полностью устройство).

Утечка газа может быть вызвана повреждением мембраны, разгерметизацией корпуса или неработоспособностью поплавкового клапана. Если последний начинает пропускать газ, это может проявиться и в потребляющем изделии (напр., в газовом водонагревателе). Поскольку давление на выходе редуктора приблизительно сравняется с входным, то при отсутствии расхода (потребляющее устройство временно выключено) утечка будет неизбежна.

Подобная неисправность сложно диагностируется по той причине, что включение потребляющего устройства нормализует ситуацию. Определить ее можно лишь путем измерения давления газа на выходе редуктора при отсутствии потребления (как правило, не должно превышать номинальное более чем на 20 %).

Но стоит отметить, что редукторы бывают разборной и неразборной (герметичные) конструкции. Последние подлежат замене лишь целиком.

Итак, запасшись соответствующим ремкомплектом, изделие нужно сначала разобрать. Визуально осмотрев извлеченные из корпуса пружину и мембрану, следует установить, что из них послужило причиной неисправности. Сломанную пружину требуется заменить новой из состава ремкомплекта.

Если пружина не сломалась, а просто поджалась, потеряв упругость от времени, можно не менять ее, а просто подобрать и подложить со стороны корпуса прокладку необходимой толщины, не закрывая ей имеющегося отверстия.

При разрыве мембраны следует произвести замену, воспользовавшись аналогичной из ремкомплекта, но, как правило, герметичное соединение с обкладывающими ее шайбами выполнить непросто. Поэтому, при неуверенности в своем мастерстве, подумайте о целесообразности приобретения нового редуктора.

Это трубка с небольшим отверстием, с торца которой через каучуковую прокладку поджато коромысло. Существует несколько типичных проблем, касающихся работы клапана:

• нарушен нормальный ход коромысла;
• изношена или повреждена каучуковая прокладка;
• деформирован торец трубки.

Регулировка клапана – процесс несложный. Подвижность коромысла можно восстановить путем обточки или замены его шарниров. Поврежденную прокладку следует срезать и приклеить взамен аналогичную по размерам из состава ремкомплекта. Шероховатость и ровность торца трубки, обеспечивающие плотное прилегание прокладки, достигаются путем его шлифовки.

Если неисправность редуктора заключается в утечке газа вследствие негерметичности мест прилегания мембраны к корпусу, то нарушенная целостность может быть восстановлена при помощи силиконового герметика. При выполнении регулировки или ремонта и по любой другой причине, не связанной изначально с разгерметизацией, не лишним будет также применить герметик в этих местах, что предупредит подобную проблему в дальнейшем.

По завершении ремонтных работ необходимо сразу же проверить герметичность изделия при помощи мыльного раствора. В случае отсутствия пузырей, которые показывают места утечки, следует повторно подвергнуть редуктор этой проверке через один день, затем еще через несколько дней. Впоследствии рекомендуется вести периодический контроль (напр., ежемесячный).

Как и любое другое связанное с газом оборудование, редуктор сослужит хорошую службу при условии правильного выбора модели и принятия простых мер, способствующих безопасной эксплуатации. Периодическое обслуживание и своевременное выявление неисправностей уберегут вас от беды.

Газовый редуктор ГБО

Рассматривая вопрос о том, как функционирует газовый редуктор ГБО, каковы его особенности и как он влияет на общую работу газобаллонного оборудования автолюбители сталкиваются с недостаточностью информации относительно составляющих газового оборудования. В данной статье приведён краткий анализ устройства и базовых принципов его работы, а также классификация редукторов различных поколений

Работа редуктора в разных поколениях газового оборудования

При детальном рассмотрении принципов работы ГБО у многих возникает вопрос о том, как сжиженный газ (метан либо пропан), находящийся под высоким давлением, превращается в парообразную газовоздушную смесь, которую можно впрыскивать в двигатель. В разных поколениях ГБО процесс может быть организован совершенно по разному.

Так, в наиболее инновационных инжекторных системах 5 и 6 поколения данный вопрос не актуален, так как прямоточный впрыск происходит с жидкой фазы. Однако основная масса представленных на рынке ГБО относятся к 1-4 поколению, и для преобразования газа в топливо в таких системах используется редуктор.

От его регулировки и качества работы напрямую зависит нормальное функционирование транспортного средства.

Устройство и ключевой принцип работы газового редуктора

Газовый редуктор – механизм, который состоит из ряда последовательно соединённых камер, разделённых клапанами. Главным является разгрузочный клапан на выпуске, также играющий роль своего рода дозатора впрыска. Данный клапан может быть как электромагнитным, так и механическим, а также иметь дополнительную защиту против возможного хлопка.

Для правильной регулировки редуктора ГБО, в случае неисправности, необходимо и наличие ремкомплекта, куда входят уплотнители, прокладки и быстроизнашиваемые кольца из резины. В редукторе, вне зависимости от поколения, всегда есть испарительный элемент и канал холостого хода.

Принцип работы

Проходящий по магистрали сжиженный пропан либо метан попадает в первую ступень редуктора и испаряются с расширением, одновременно снижая давление в системе. В зависимости от того, к какому типу принадлежит редуктор, от поколения и фирмы-изготовителя, возможно наличие одной либо нескольких ступеней.

В качестве примеров можно привести газовый редуктор ГБО Лавато или редукторы ГБО Томасетто, ориентированные на карбюраторные автомобили с двухступенчатой системой испарения, и одновременно отличающиеся умеренной ценой, простотой в дальнейшем обслуживании и наличием ремкомплектов по доступным ценам.

Выпускной клапан пропускает готовый к работе газ по специальной магистрали в коллектор, далее газ смешивается с воздухом до определённой пропорции и поступает в двигатель.

В ходе испарения газ расширяется, если пропан сжат до 16 атмосфер, а метан – до 200, то давление спускается до 1,8 атмосфер. Такого рода процесс, согласно термодинамике, происходит с быстрым поглощением тепла и энергии из внешней среды.

Функционально редуктор мало отличим от стандартного рефрижератора, и поэтому газовый редуктор замерзает во время работы.

Механизм может замерзнуть до такой стадии, что начинает покрываться льдом или инеем и становится непригодным для дальнейшей эксплуатации, так как из-за раздутого клапана установка пропускает сжиженный газ дальше (в этом случае понадобится ремкомплект и новая регулировка редуктора ГБО).

Для профилактики такого явления прибор подключается к системе охлаждения и устанавливается поближе к обогревательным элементам автомобиля. Температура редуктора ГБО – важнейший показатель, именно из-за особенности работы редуктора в холодную погоду невозможно запустить двигатель на газу, вначале необходим прогрев на бензине, и уже потом – переход на метан или пропан.

У каждого редуктора своя производительность, и при неправильном выборе подача газа может оказаться недостаточной, редуктор станет работать интенсивнее и больше остывать. В конечном итоге это может привести к остановке газовой установки и необходимости последующего ремонта.

Классификация различных видов газовых редукторов

Комплектация устройства может варьироваться в зависимости от поколения. Также разнятся методы запирания разгрузочной камеры и способы регулировки. В более ранних поколениях был вакуумный механический редуктор, мембрана реагировала на показатель разрежения во впускном коллекторе, к которому шла дополнительная трубка.

При запуске двигателя карбюратор начинал всасывать топливо, падающее давление открывало потоку газа вакуумный клапан. Если мотор останавливается, то давление приходит в норму и блокирует проходящий пропан. Для регулировки редуктора ГБО достаточно вращения винта дозатора подачи газа (винт жадности).

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке

Правила установки и эксплуатации газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

1. Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
2. Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
3. К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
4. Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

Пример подключения пропанового редуктора в групповой баллонной установке

Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

Валера

Голос строительного гуру

Задать вопрос

Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

• ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
• GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Регулировка

Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Конкретика

Как уже было замечено, редукторы могут быть бытовыми и промышленными. Также универсальные модели.

Это простые модели. Они используются в быту и на природе. Вместе с домашними газовыми баллонами монтируются изделия РДСГ. Они отличаются очень простой конструкцией. Благодаря чему газ можно задействовать лишь в бытовых плитах. Эти изделия стоят мало и очень надёжны. Ещё существует редуктор типа Лягушка, есть модель РДСГ-1. Их следует применять только в баллонах с объёмом 12 – 50 л.

Класс универсальных настраиваемых редукторов имеет более сложную конструкцию и больший потенциал. Это отличный вариант для бытового применения и для работ в домашнем цеху. Изделия присоединяются к баллонам резьбовым способом, фиксируются надёжно.

Категория профессиональных моделей создаётся из лучших износоустойчивых материалов. У них высочайшее качество сборки и настройки: 0,4 — 1,6 МПа.

Часто многие дачники и любители походов задаются такими вопросами, как: а нужен ли редуктор для газовой горелки? И нужен ли редуктор для газовой плиты на даче? Стабильная и безопасная работа любых газовых приборов и в любых условиях необходима всегда. Даже, если острой необходимости в редукторах там нет, подстраховаться не помешает. Остаётся решить, какой редуктор нужен для газовой плиты.

Так как плита и горелка работают на пропановой основе, нужен пропановый редуктор. Подобрать эти изделия нужно, изучив их и сопоставив их характеристики. Из них ключевые это:

1. Назначение прибора.
2. Высшее входное давление.
3. Функциональное давление.
4. Высший расход газа.
5. Метод присоединения.
6. Планируемый эксплуатационный срок.
7. Стоимость.

Например, если у вас планируется подключение настольной портативной плитки только по выходным, расход газа по вашим расчётам – 5 л в месяц, то вам нужна ёмкость на 5 л и редуктор Балтика РДСГ-2.

Здесь часто возникают вопросы – а что вообще делает газовый редуктор Лягушка? Почему он так назван? Каково его назначение?

Почему лягушка? Это устройство прямое. В нём газ следует через штуцер. Открывается клапан и прижимается к седлу пружиной. Газ с высоким давлением не проникает в камеру. Мембрана вытесняет клапан из этого седла. Давление плавно снижается до рабочих значений аппарата, к которому монтирован редуктор.

Пружина выпрямляется. Клапан отсоединяется от седла и не мешает потоку газа. При росте давления пружина вновь придавливает клапан, газ не идёт. Такое принцип напоминает прыжки лягушки. Да и по форме прибор на неё похож.

При необходимости подключения композитной ёмкости к тепловому зонтику лучше использовать импортные изделия с разъёмом KLF

Для ведения газовой сварки в домашнем цеху оптимально подходит профессиональная модель БПО 5-3 Krass. Она гарантирует расход максимум 5 м 3 в час и позволит настраивать рабочее давление до 0,4 МПа. И для этой задачи у неё есть маховик и манометр. Благодаря последнему можно скрупулёзно назначать давление под нужды газовой сварочной техники.

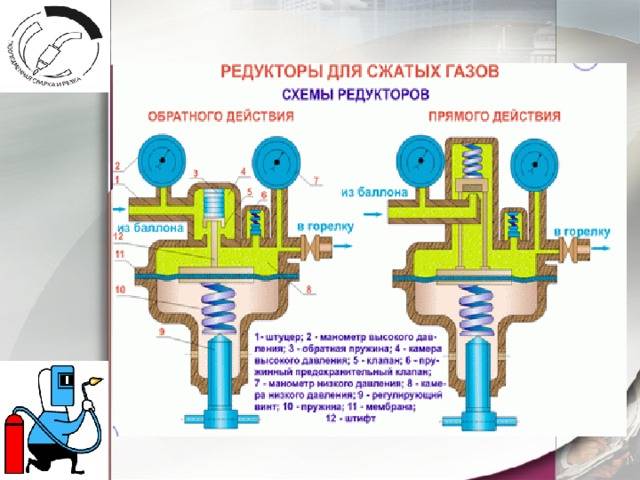

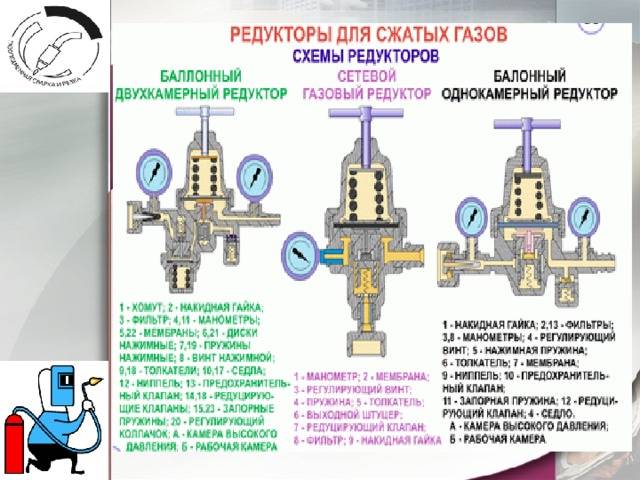

Как работает редуктор для баллона:

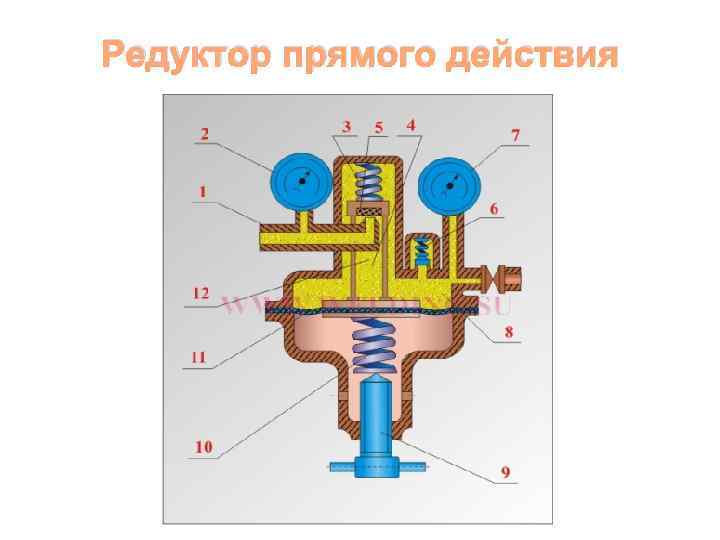

1 Прямой редуктор

Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.

Читать также: Таблица перевода шероховатости rz в ra

После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.

Мембрана

Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.

По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.

Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.

2 Обратный редуктор

Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.

С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор . Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.

В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.

Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.
