Изготовление флюгера на крышу своими руками: основные этапы
Если среди готовых изделий не нашлось подходящего варианта, а услуги мастеров обходятся дорого, стоит изготовить флюгер на крышу своими руками. Это хорошая возможность для детальной проработки эскиза и внесения корректировок по мере появления новых идей.
Что нужно для работы: перечень материалов и инструментов
Перечень необходимого инструмента напрямую зависит от вида материала, используемого для изготовления флюгера. Как правило, для работы требуется:
- электролобзик. Насадки выбираются с учётом материала, с которым предстоит работать. Его используют для вырезания декоративных и других элементов;
- дрель;
- молоток;
- паяльник;
- струбцины;
- тиски;
- наждачка. Нужны листы с различным размером зёрен;
- плоскогубцы.
Для обработки металлических элементов потребуются напильники, шлифмашинка, сварочный аппарат. Материалы выбираются индивидуально. Если решено использовать фанеру или листовой металл, стоит выбрать цельный лист, который сможет сопротивляться ветровой нагрузке. Для изготовления вертикальной оси потребуется металлопрокат.
Площадь листа должна быть достаточной
Подготовка трафарета и изготовление основного элемента
Работы выполняются в следующей последовательности:
| Иллюстрация | Описание действия |
| Для изготовления основного элемента на плотной бумаге либо плёнке печатается трафарет в полный размер. Размеры готового изображения соотносятся с параметрами подготовленного листового материала | |
| Изображение с трафарета переносится на листовой материал. Двигаться следует строго по контуру линий, чтобы обеспечить правильную форму и оптимальное соотношение элементов готовой фигуры. Лист можно приклеить или зафиксировать подручными средствами | |
| Фигурку аккуратно вырезают, используя подходящий инструмент | |
| Из металлической трубы вырезают лопасти подходящего размера и конфигурации. Перед установкой их закрепляют на специальном элементе |
Предлагаем посмотреть видео, в котором наглядно показано, как вырезать основной элемент нужной формы из металла:
Watch this video on YouTube
Создание вращательной оси
Для изготовления вращательной оси можно использовать металлопрокат или старые автозапчасти. Во втором случае последовательно соединяются:
- металлическая трубка диаметром 15 мм;
- шток амортизатора, например, от VW гольф;
- ступица от мотоцикла «Минск»;
- механизм натяжения ремня, который крепится к ступице с использованием проушины сельхозмашины. Он обеспечит защиту от бури;
- поворотная часть, которая крепится к ступице.
Для изготовления вращательной оси используются подручные средства
Сборка деталей в общую конструкцию
| Иллюстрация | Описание действия |
| Устанавливается и закрепляется узел с лопастями | |
| К поворотной части крепится петушок. Делается это с помощью сварки либо крепежных элементов |
Производство из подручных материалов
Средство для определения силы и движения воздуха можно смастерить не только из металла. Простой флюгер можно изготовить даже из старых пластиковых бутылок. Для работы будут нужны:
- две крупные пластиковые бутылки, крышки убирать не нужно;
- деревянный брусок;
- картонный кусок;
- гвоздь на 10 см в длину;
- проволока;
- маркер;
- канцелярские ножницы.
Пластиковые емкости нужно хорошо вымыть и удалить этикетки. Из куска картона следует сделать шаблон пропеллера и крыльев самолета. Затем из бутылочного донышка нужно сделать пропеллер, выкроенные из картона крылья присоединяются к бокам бутылки и обводятся маркером.
Ровно по центру крышки проделывается отверстие дрелью с тонким сверлом или гвоздем, аналогичное отверстие проделывается в пропеллере, после чего их соединяют путем посадки на гвоздь. Винт должен без труда вращаться вокруг своей оси. Заготовка крыльев делается на основе второй бутылки, а в первой делаются прорези ножом в зависимости от ширины крыльев для вставки. Фюзеляж такого ветряка соединяется с деревянным брусом, потом конструкция прикрепляется на крыше.
Флюгеры на основе пластика могут делаться в виде ротора. Крепить их нужно не горизонтально, а по вертикали. По бокам же емкости нужно сделать отверстия квадратной формы, напоминающие двери, что будут размещаться по шахматному принципу. Бутылка крепится на вертикальную ось, с этой целью можно взять металлический или деревянный прут. Для обеспечения вращения под пробку нужно вставить небольшие подшипниковые шарики.
Если нужно изготовить полноценный металлический флюгер, который будет выполнять, декоративную функцию, а опыта работы и требуемых инструментов нет, то лучше это доверить профессионалам. Они воплотят все требования заказчика касательно дизайна конструкции и других ее нюансов.
Дачные флюгера — универсальные приспособления. Они используются как просто для украшения здания, так и для других задач. Причем если с их помощью нужно просто определять силу и направление ветра и отпугивать вредителей, то своими руками сделать конструкцию можно из простых подручных материалов. А сложное металлическое изделие, оснащенное фигурками животных или сказочных персонажей, стоит делать больше в качестве украшения.

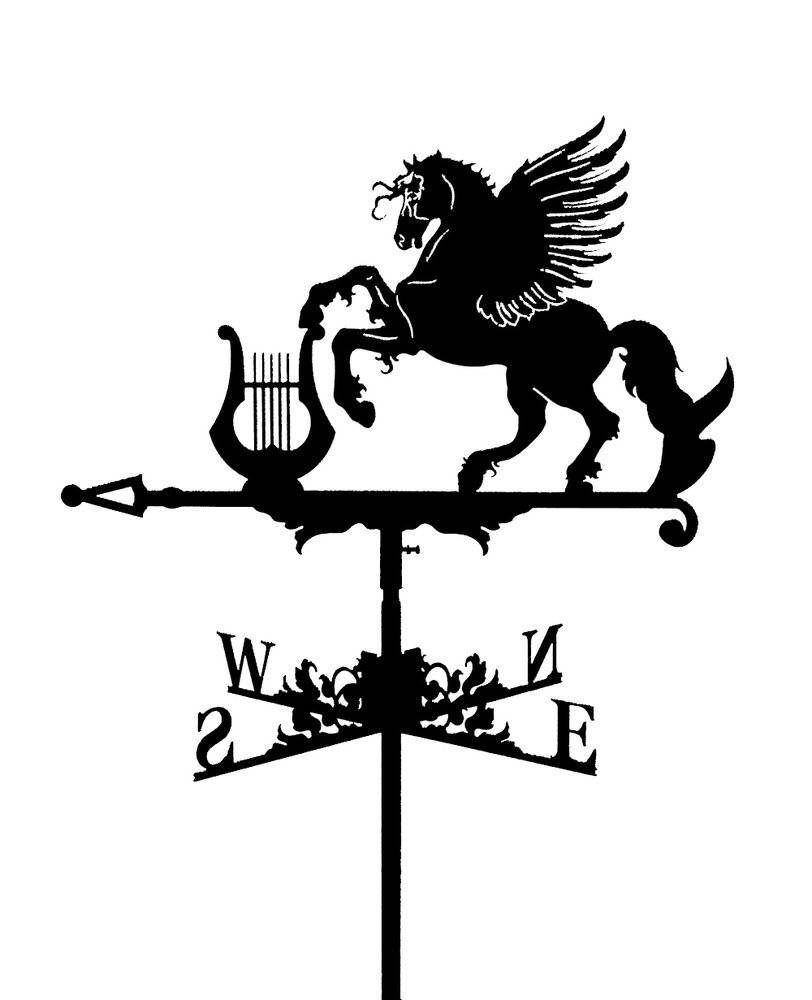

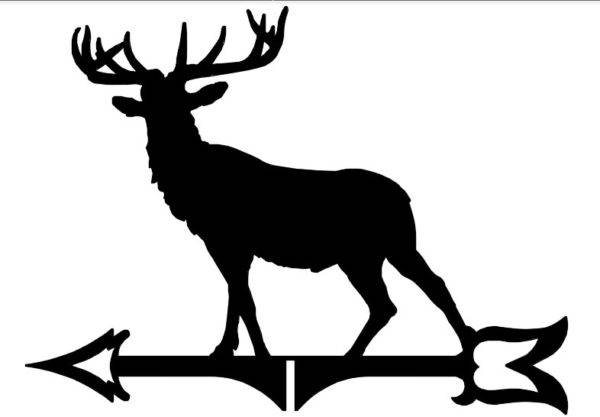

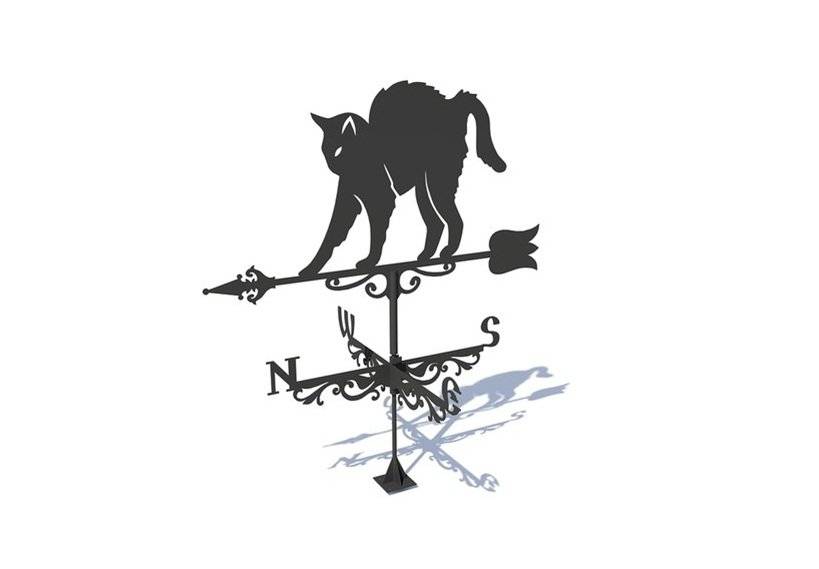

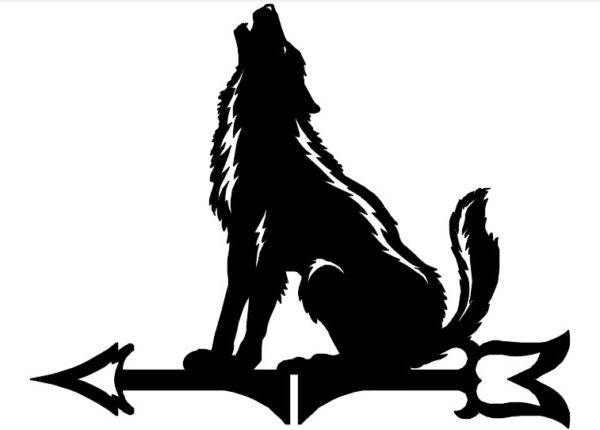

10 интересных ЭСКИЗОВ флюгеров на крышу
Флюгер – это отображение внутреннего мира хозяина. Кто-то выбирает милых кошечек, а кому-то по душе суровый волк или разъяренный медведь. Главное отпустить фантазию и позволить выразить свои предпочтения наглядно. Сейчас флюгер на крышу можно легко смастерить своими руками и по различным эскизам сделать себе такой ветряк, о котором долго мечтали. Представляем вашему вниманию 10 интересных эскизов флюгеров на крышу.
Довольно популярна тема зодиаков. По всей видимости на крыше дома должен стоять знак зодиака главы семейства.
Сова – символ мудрости. Прекрасно смотрится на флюгере.
Кто не мечтал в детстве быть пиратом. Романтичный образ корабля один из лучших вариантов для флюгера.
Китайский дракон тоже очень популярный символ для ветряков. Смотрится отлично.
Ветряная дама с зонтиком, для смелых хозяев.
Выбирая рыцаря на флюгер, хозяин раскрывает свою романтичную и благородную натуру.
Ретро-автомобиль будет очень оригинально смотреться на крыше дома.
Леди-Девил очень эффект персонаж для флюгера.
Винная бутылка очень смелый символ для флюгера.
И наконец, всеми любимый ежик в тумане. Такой флюгер понравится абсолютно всем, кто увидит его.
Читать полностью (ссылка)
Флюгера на крышу: фото основных видов
Функциональные особенности определяют видовое разнообразие флюгера. Существует 4 основных типа подобных устройств для крыш дома:
- Метеорологический флюгер на крыше или дымоходе. Это довольно сложное устройство с высокой точностью и сбалансированным механизмом работы. Типичным представителем является анеморумбометр, которые используют метеорологические станции.
- Ветряная мельница. Эти устройства используются для определения силы и направления ветра. Уровень сложности проекта зависит от точности результатов. Особая деталь — вертикальные пластины.
- Флюгер с пропеллером часто используется в качестве репеллента для птиц.
- Дымовые устройства. В случае если дымоход должен быть защищен от выдувания воздуха, флюгер устанавливается на дымовой трубе. При сильном ветре продукты сгорания исчезают беспрепятственно.
Современные метеорологические флюгера
Они включают в себя самые разнообразные электронные приборы для точного измерения и фиксации направления и силы ветра, передаваемых даже на смартфоны.
Современный электронный прибор-флюгер для измерения силы ветра, фото Stefan Kühn
Для генерации электроэнергии
В отличие от промышленных ветряков это обычные флюгера, комбинированные с лопастями и мини-генератором. На шуточном фото показано применение такого флюгера.
На шуточном фото показано применение такого флюгера-генератора

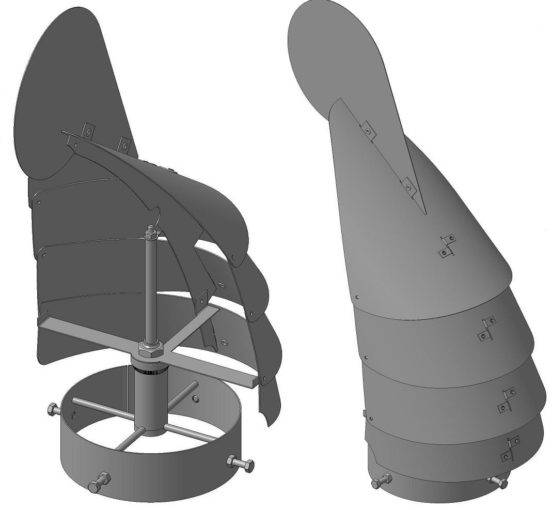

Дымоходные флюгера-дефлекторы
Они представляют собой остроумную и эффективную конструкцию. В отличие от всех остальных дефлекторов, применяемых на дымоходах для увеличения тяги и предотвращения обратной тяги, это настоящие флюгера: под действием ветра они вращаются вокруг дымовой трубы, принимая нужное положение, при этом решётки улавливают ветер и создают в дымоходе сильное разрежение, что увеличивает тягу. Его использование позволяет сократить длину трубы над крышей и повышает КПД отопительного прибора более чем на 20%. При использовании с газовым котлом препятствует его самопроизвольному затуханию. Но самому сделать его достаточно затруднительно: конструкция довольно прихотлива.
Флюгер-дефлектор на дымоход — гениальное устройство
Оптимальный размер флюгера
Чтобы выбрать оптимальный внешний вид флюгера, необходимо иметь возможность рассмотреть его фигурку с большого расстояния.
Сначала нужно определить место, где планируется установка такой конструкции:
Баня, гараж, сарай или беседка
Средняя высота таких строений не превышает 3,5 метров. При установке флюгера на бане, сарае или беседке он будет служить ярким ориентиром, но только на территории участка. Длина силуэта фигурки такого устройства должна составлять от 40 до 60 см. При данных размерах флюгер будет пропорционально выглядеть на фоне приусадебной постройки.
Одноэтажный дом
Если установка флюгера планируется на одноэтажный жилой дом, то его длина должна быть от 60 до 80см. При таких габаритах конструкция будет хорошо различима не только с территории участка, но и с улицы.
Дом, имеющий два или три этажа
Флюгер для коттеджа в 2 и более этажей стоит выбирать с длиной силуэта не менее 80 см.
Нюансы изготовления
Весь процесс оформления конструкции для крыши включает несколько стадий:
- подбор материалов и инструментов;
- оформление флюгарки;
- монтаж вращательного механизма;
- соединение отдельных элементов и установка на крышу.
Замечание! Увлекательный процесс обработки металла должен проходить с соблюдением техники безопасности. Этап сварочных работ следует организовать в проветриваемом помещении или на открытом пространстве, при отсутствии поблизости ГСМ. Наличие спецодежды приветствуется.
Оформление флюгарки
Понравившейся образ для конструкции ветроуказателя сначала наносят на расчерченную бумагу. Затем эскиз флюгера увеличивают на картоне до необходимых размеров и вырезают. Оптимальный размер фигуры для крыши составляет 40х70 см. При желании стать обладателем флюгера, который работает правильно, очертания указателя должны быть вытянуты по горизонтали, а большая часть фигуры располагаться на стороне противовеса. Такая позиция обеспечит конструкции ветроуказателя парусность.
Основные этапы работы по оформлению фигуры для флюгера
- эскиз закрепляют на металлической заготовке струбцинами;
- очертания флюгера вырезают электролобзиком;
- шлифовальным кругом на болгарке устраняют металлические заусенцы;
- на отдельных участках применяют напильник;
- после формирования фигуры флюгера переходят к изготовлению стрелки.
Монтаж поворотного механизма
Чтобы обеспечить вращение флюгера на крыше, можно воспользоваться одной из предложенных ниже схем конструкций:
Для правильной установки конструкции ветроуказателя, необходимо воспользоваться уровнем при определении вертикали. Вторым важным моментом является крепление розы ветров, оно должно проходить с применением компаса. Перед монтажом отдельные вращающиеся элементы конструкции флюгера смазывают солидолом.
Самодельные флюгера разной сложности: фото-отчеты
При изготовлении указателя направления ветра своими руками, возникает много вопросов. Конструкция несложная, но есть масса вариантов. Например, поворотный узел можно сделать по-разному, не говоря уже о форме и размерах корпуса. Каждый выбирает то, что ему больше нравится. Чтобы сформировалось хотя бы общее представление о том, как можно сделать это полезное для дачного или садового участка устройство, приведем несколько примеров самодельных флюгеров с пошаговыми фото.
Можно и такие сделать
На основе подшипника с помпы ВАЗ
Подшипник взят со старого ВАЗа. По размеру подшипника найдены трубы — одна такая, в которую этот подшипник входит. В этой трубе устанавливаем стопор так, чтобы подшипник не проваливался внутрь, установив его, привариваем. Из труб меньшего диаметра варим крестовину, к которой затем прикрепим буквы, обозначающие направление сторон света.
Делаем флюгер своими руками
Еще один отрезок тонкой трубы привариваем к верхней части подшипника. Это будет поворотная часть, к которой прикрепится потом тело флюгера. К этому штырю привариваем перпендикулярно два коротких отрезка трубы — к ним будем варить вырезанный флюгер. Чтобы защитить подшипник от влаги и пыли, используем пыльник от рулевой тяги, натянув его до того, как начали приваривать поворотную часть.
Понемногу собираем конструкцию

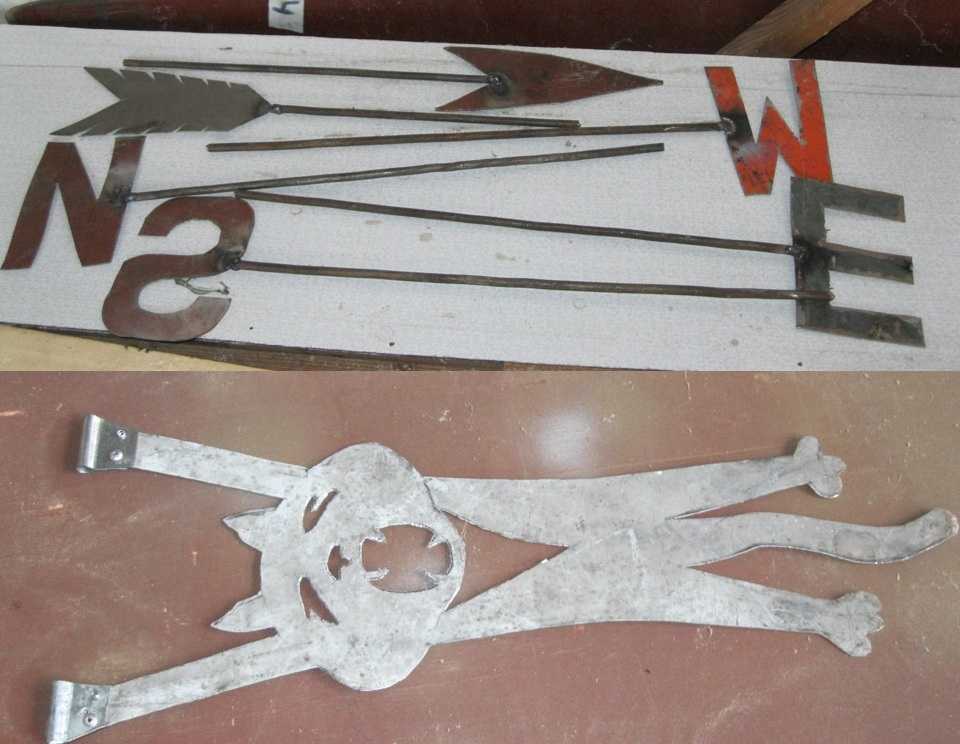

Из алюминиевого листа толщиной 2 мм вырезан кот, буквы сделаны из оцинкованной стали. Их покрасим из баллончика ярко-красной автоэмалью, кота — черной.
Составляющие для самодельного флюгера
Остается только приварить/прикрепить все части, собрав флюгер.

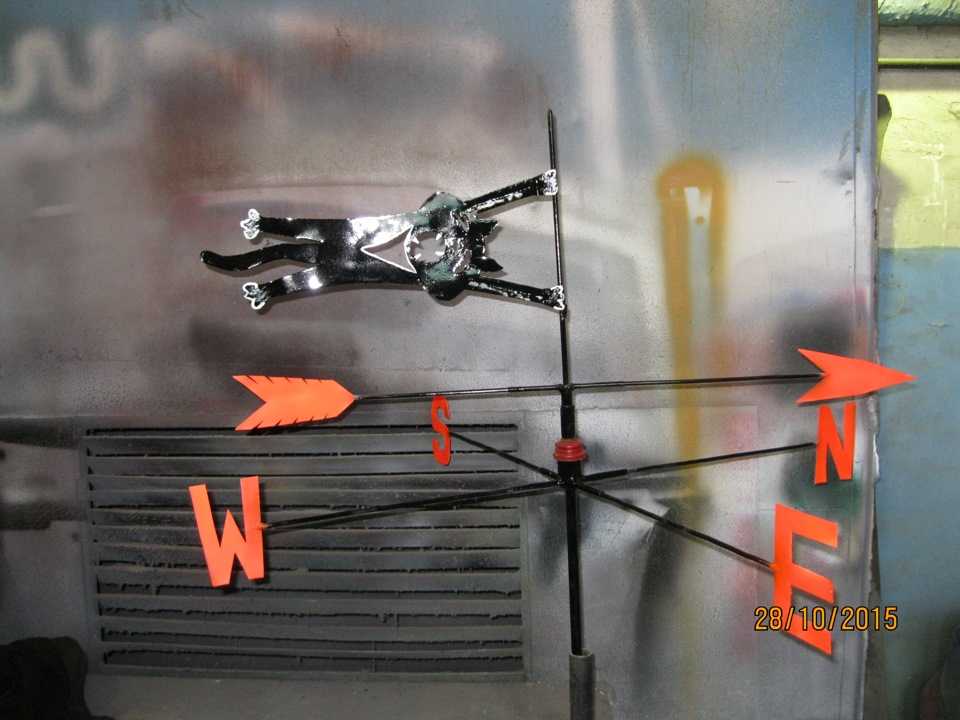

Так все выглядит в собранном виде
Самодельный металлический флюгер на подшипнике готов. Можно устанавливать на крыше.
Простейший флюгер за 5 минут из подручных материалов
На охоте, рыбалке или даче, может понадобиться указатель направления ветра. Сделать очень простую модель можно буквально из ничего. Нужны будут:
- пластиковый или бумажный стакан (желательно большой емкости);
- толстая проволока (можно использовать алюминиевую или сталистую);
- пластиковая стяжка;
- шайба с внутренним диаметром не меньше диаметра проволоки.

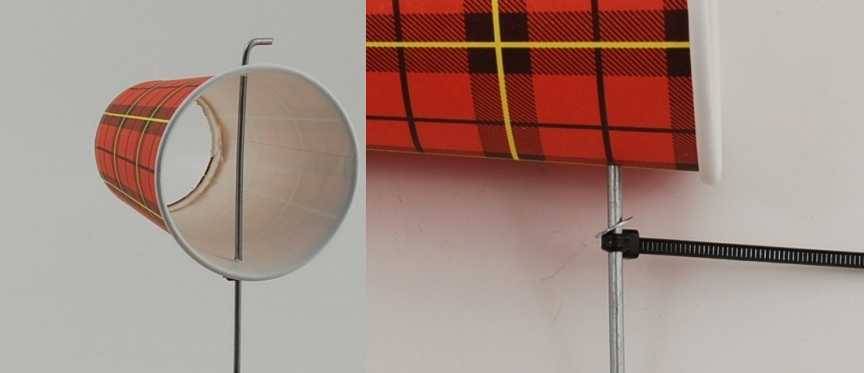

Что необходимо Процесс изготовления очень прост. Первым делом аккуратно, не повредив стенки, удаляем дно. У бумажного стакана его можно вынуть, у пластикового придется отрезать. Далее, отступив от более широкого края около сантиметра, проделываем в стенках два отверстия, расположенные одно напротив другого, продеваем проволоку. Один край провода загибаем — чтобы указатель ветра не свалился.
Делаем флюгер своими руками из подручных материалов
С противоположной стороны — снизу — на проволоку надеваем шайбу, поднимаем ее до уровня стакана, оставив совсем небольшой люфт (несколько миллиметров). Берем стяжку, затягиваем ее, фиксируя шайбу на нужном уровне.
Указатель в работе
Собственно все, мы сделали простейший флюгер своими руками. Конечно, он весьма недолговечен, но не всегда нужна длительная служба. А указывать откуда ветер дует, он будет исправно.
Для чего нужны флюгеры на крышу
На первый взгляд этот прибор может показаться архаичным, ненужным. Действительно, чем он может быть полезен? Конечно, в настоящее время флюгер несет прежде всего декоративную функцию, придавая зданию индивидуальность и подчеркивая его стиль. Однако изначальным назначением этой конструкции являлась помощь морякам в ориентировании с помощью указания направления ветра. Поэтому флюгеры сначала устанавливали на корабли, а уже потом они перекочевали на крыши прибережных домов. Но и в настоящее время их можно использовать по прямому назначению.
Традиционно флюгеры устанавливают на прибрежных домах
Флюгер в форме русалки – популярный вариант украшения прибрежных домов
Фигурка дельфина на флюгере домика у моря
Однако с течением времени флюгеры все больше теряют свое функциональное назначение, превращаясь в предмет декора экстерьера. В настоящее время можно встретить конструкции в виде необычных символов и существ:
- ведьмы на метле;
- лошади;
- собаки;
- пушки.
Лошадь – популярное животное на флюгере
Флюгер на крыше в виде собаки служит своеобразным оберегом дома
Флюгер-петух – популярное украшение домов в сельской местности
Фантазия архитекторов и дизайнеров здесь не знает границ.
Флюгер на крыше расскажет об интересах хозяев дома. Например, скрипичный ключ выдаст любителей музыки
Мужчины оценят возможность украсить крышу флюгером-самолетиком
Деревянный домик в деревне можно украсить флюгером в виде велосипеда
В последнее время в моду входят флюгеры с изображением людей и ангелов
А самым традиционным, конечно, является флюгер в виде стрелы или петуха. К выбору этой конструкции следует подходить ответственно, так как со временем она может стать символом вашего «родового гнезда». Каждый из данных существ и образов имеет свое назначение и используется как символ.
Классический флюгер в форме стрелки
Традиционное украшение дома – флюгер в форме петуха
Разновидности флюгеров
Метеорологический флюгер Самые первые флюгеры изготавливались как приспособления для определения направления ветра. Затем по мере усовершенствования добавились функции установления скорости потока, движения и вибрации. Существенно улучшилась и эстетическая сторона технологии.
Существуют такие разновидности флюгеров:
- Метеорологические. Эти виды приборов отличаются выверенными размерами и точностью форм. На первом месте находится не внешний вид, а правильность выдаваемых показаний. Детали изготавливаются ковкой и соединяются сваркой.
- Измеряющие скорость ветра. В качестве индикатора используется пропеллер или чувствительная пластина. Сила воздушного потока определяется по скорости вращения винта или углу наклона пластины. Вспомогательным эффектом пропеллера является шум и вибрация, которые отпугивают животных.
- Дымоходные. Устройства данного типа совмещают в себе сразу несколько функций. Основной является защита дымовой трубы от попадания в нее посторонних предметов. Одновременно флюгер на дымоход предотвращает задувание в него ветра и указывает его направление.
- Декоративные. Изделия больше служат для украшения, чем для получения какой-либо информации или выполнения защитных функций. Характерным примером является флюгер-петух, который устанавливается обычно в сельской местности, но иногда и на крышах городских домов.
Дымоходный
Для определения скорости ветра
Декоративный
Как сделать флюгер своими руками
Классический флюгер из металла Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух. Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы впоследствии можно было легко перенести рисунок на металлический лист.
Кроме того, нужно подготовить чертеж стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.
Необходимые материалы и инструменты
Перед тем, как делать флюгер, нужно приобрести необходимый материал:
- Металлический лист толщиной 1,5-2 мм.
- Проволока толщиной 3 мм
- Три трубки из металла диаметром 15, 22,5 и 25 мм
- Трубка из меди диаметром 18 мм
- Труба профильная 15х15 мм
- Металлический шарик диаметром 80 мм
- Шарик от подшипника диаметром 15 мм
- Круглый металлопрокат 12 мм
- Пластина из железа 60х60 мм толщиной 12 мм
Из инструментов понадобится оборудование для резки металла – болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, помимо этого понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.
Вырезаем фигурку из шаблона
На металлический лист наносится шаблон фигурки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения смещения во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуру, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом. Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки которой вставляются в проделанные для этого отверстия. Нос животного изготавливается из круглого прутка диаметром 20 мм, конец которой можно скруглить с помощью углошлифмашинки.
Изготовление стрелки
Стрелка, указывающая направление ветра, также вырезается по предварительно нанесенному на металлический лист контуру, электролобзиком. При этом изготавливается не вся стрелка целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательную часть к одному прутку, а оперение – к другому. Места сварки тщательно зачищаются.

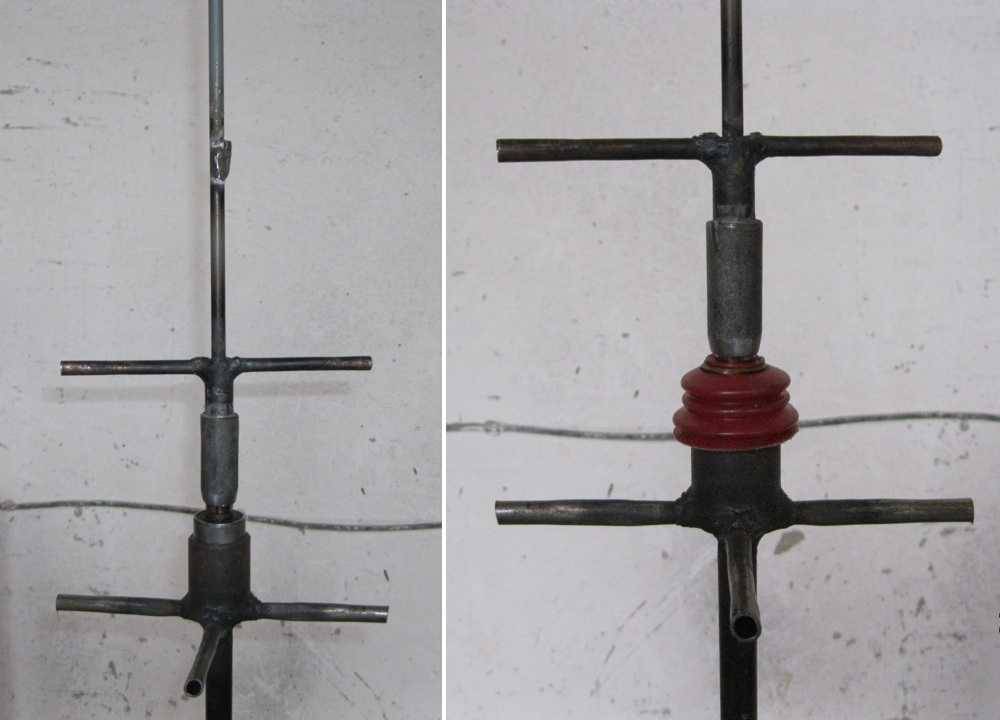

Изготовление поворотного узла
Самодельный поворотный механизм Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают крышку. Чтобы оба торца стрелы плотно прилегали к поверхности шара, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней – отрезок круглой трубки размером 50 мм.
Крепление флюгера
После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки
При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны
Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.
Более подробно весь процесс изготовления флюгера и его отдельных элементов показан на видео.
Разновидности метеорологических конструкций
Все флюгеры условно делятся по своему назначению (не считая декоративное). Итак, виды флюгера могут быть:
Метеорологические. Специалисты часто называют их еще анеморумбометрами. Такое мудреное название напрямую связано с использованием их метеорологами. Такая система оборудована специальными датчиками, которые передают данные на компьютер.
Флюгер Вильда. Кроме направления ветра, могут еще замерять его силу благодаря встроенной пластине.
Изготовление флюгера собственными руками задачка не сложная, но очень нужная.
Единожды установив такую конструкцию у себя дома, сложно будет представить, что когда-то все было иначе. Отважившись на такое предприятие, вам понадобится терпение и все необходимые материалы с инструментами.
Материалы
В зависимости от места установки и предназначения конструкции ветроуказателя, к материалам для изготовления предъявляют различные требования. Неизменным остается одно условие – устойчивость перед воздействием атмосферных осадков. Наиболее распространены следующие варианты:
Замечание! Продлить срок эксплуатации деревянного флюгера поможет обработка конструкции защитными средствами в виде лака или краски. Процедуру необходимо повторять каждый сезон.
Пластиковые бутылки – достаточно распространенное решение при необходимости установить простой флюгер. Если в точности указаний направления ветра можно усомниться, то конструкции для отпугивания птиц или животных незаменимы на дачном участке. И даже если пластиковый флюгер быстро придет в негодность, это станет отличным поводом проявить фантазию и изготовить новое интересное устройство.
Основные элементы флюгера
Независимо от того, какой формы будет ваш флюгер, в нём должны присутствовать определённые элементы, основными из которых являются ось и флажок с противовесом.
Корпус и ось флюгера
Корпус служит опорой для всей конструкции. Для его изготовления подойдёт как стальная, так и латунная труба, диаметр которой 1 дюйм. В корпусе строго вертикально располагается ось — стержень, обычно выполняемый из стальной арматуры.
Основная функция несущего стержня — удерживать ветряк. Диаметр арматуры около 9 мм, этого хватит, чтобы выдержать сильные ветра и любую другу механическую нагрузку, которая будет действовать на флюгер.
Корпус флюгера является опорой всей конструкции
Флажок с противовесом (флюгарка)
Основная часть устройства, расположенная на вертикальной оси. Флажок показывает, в какую сторону дует ветер. Противовес служит для балансировки флажка и располагается на противоположной стороне. Основная сложность при изготовлении этого элемента состоит в том, что флажок и противовес должны располагаться равномерно по обе стороны оси, то есть иметь одинаковую массу.
Из всей конструкции именно флюгарка представляет собой художественную ценность. Опытный мастер способен выполнить деталь любой формы, при этом не нарушив баланса между флажком и противовесом.
При изготовлении флюгарки важно соблюсти равномерное распределение массы по обе стороны оси
Защитный колпачок
Защитный колпачок имеет форму круга или конуса и располагается на оси флюгера, чаще всего — непосредственно над корпусом. Его основная функция — защищать корпус и подшипники от попадания влаги и грязи.
Роза ветров
Указатель сторон света, состоящий из двух прутьев, скрещенных под углом в 90°. Как правило, прутья крепятся к верхней части крышки в неподвижном состоянии. На концах указателя устанавливаются буквы для обозначения сторон света. Чтобы зафиксировать элемент в правильном положении, нужно использовать компас.
Чтобы установить указатели сторон света в правильном направлении, необходимо воспользоваться компасом
Подшипники
Располагаются внутри корпуса и обеспечивают свободное движение несущего стержня под порывами ветра. Внутренний диаметр деталей составляет 9 мм.
Крепёж
Выбор крепежа зависит от используемого материала и способа крепления. Это могут быть углы, накладки, болты, заклёпки.
Пропеллер
Он помогает определить скорость ветра. Пропеллер можно изготовить самостоятельно из пластмассы и дерева или использовать готовые детали.
Наиболее органично смотрится именно самолёт с пропеллером, поскольку в оригинальной конструкции данная деталь также присутствует. Да и смоделировать такую форму намного проще, чем другие.
Самолёт идеально подходит для изготовления флюгера с пропеллером
Принцип работы дымоходного флюгера
Существуют так называемые дымоходные виды флюгера, и их значение для нормальной работы дымоходов очень велико. Можно подобрать конструкции, которые способствуют отводу дождевой воды и защищают трубы от проникновения птиц и даже мелких животных. Стоит отметить, что запах от сгоревшего гнезда, которое птица свила летом, будет просто невыносимым. Флюгеры, которые созданы для защиты дымоходов, называют флюгарками, колпаками на дымоход или оголовками трубы.
Защитная роль флюгера
Дымником, или флюгаркой, закрывают открытую трубу дымохода. Это приспособление выполняет защитные и декоративные функции. Дымники устанавливаются над трубой и визуально завершают ее. Проблема этого устройства состоит в том, что периодически нужно проводить обслуживание и смазку подшипников флюгера. В зимнее время на поверхности дымника из-за пара, содержащегося в дыме, образуется наледь, которую нужно сбивать.
Основная задача дымоходного флюгера заключается в предотвращении обратной тяги. Стоит отметить, что обычные колпаки, которые устанавливают на дымоходы, как раз наоборот
Как было отмечено выше, конструкция флюгера включает ось, фигуру и крестовину с указанием сторон света, что и отличает ее от простого колпака. Такое устройство придает дымоходным трубам эстетичный, законченный вид.
Почему стоит установить подобный вид флюгера на дымоходе? Этот декоративный элемент обеспечивает эффективную ветрозащиту, что особенно важно для северных регионов РФ. Его конструкция способствует отклонению потока воздуха и предотвращает его задувание в трубу
Дымоходные флюгеры комплектуются специальной заслонкой, закрывающей дымоход от ветра. Такой элемент позволяет дыму из трубы спокойно выходить с подветренной стороны. Таким образом, формируется тяга, удаляющая продукты горения.
Флюгер на дымоходе не дает каплям дождя и снегу попадать непосредственно в канал. Чтобы образующийся конденсат не проникал внутрь трубы, на флюгарке устанавливаются специальные капельники. Без такой конструкции верхняя часть дымохода будет намокать и разрушаться.
В зимнее время конденсат будет попадать в микротрещины дымохода. После замерзания капли воды в порах стройматериалов будут расширяться. Постоянное расширение и сужение вследствие замерзания/оттаивания влаги значительно ускоряет разрушение дымохода.
Флюгер-дефлектор
Еще один вид дымоходных флюгеров называется дефлектором. Термин «дефлектор» указывает на его способность отклонять воздушные потоки. Конструкция таких флюгеров, как правило, включает два цилиндра, над которыми закреплены конусообразные зонтики.
Принцип работы такого устройства: поток воздуха, упираясь в стенку верхнего стакана, огибает его и направляется вверх. В результате увеличивается скорость движения воздуха внутри трубы, что приводит к повышению тяги в дымоходе. Воздушные потоки, перемещаемые ветром, отводятся верхним конусообразным колпаком и не попадают в трубу.
Правильно выбранная модель флюгера-дефлектора позволит не только предотвратить возникновение обратной тяги, но и усиливает отвод продуктов горения. Дело в том, что флюгер, поворачиваясь конусом к потоку воздуха, создает завихрения. Нужно учесть, что зимой на его поверхности может появляться наледь, блокирующая работу устройства, поэтому от нее периодически нужно избавляться.
Устанавливая флюгер-дефлектор на дымоход, следует использовать исключительно подшипники с защитой от попадания влаги. В процессе эксплуатации устройства необходимо раз в год проводить смазку таких подшипников. Современные модели флюгеров-дефлекторов обычно имеют форму венца или короны, которая украшает вершину трубы.
Монтаж конструкции
Теперь можно приступать к установке конструкции на крышу. Желательно устанавливать ее на высоте примерно 10 м. Для правильной работы флюгера нежелательно близкое присутствие высоких деревьев и зданий.
Устанавливать флюгеры лучше в домах, расположенных на открытой местности
Для того чтобы прикрепить конструкцию на крышу, можно воспользоваться одним из следующих способов:
- крепление на конек крыши;
- монтаж на колпак трубы.
В первом случае (он же является наиболее удобным) следует соблюдать приемлемую толщину металла, на котором будет зафиксирован ветроуказатель (не менее 1,5 мм).
Для второго случая нужно обзавестись двумя металлическими пластинами, которые должны быть согнуты под углом.
Зачастую для установки флюгера выбирается самая высокая точка на крыше дома
Таким образом, флюгер на крышу можно изготовить своими руками.
Эскизы
Ниже мы представили несколько эскизов
Дело в том, что положение самой фигурки очень важно для устойчивости и распределения ее веса при креплении на крыше. В работе на сам флюгер оказывается дополнительное давление ветра и силы тяжести.

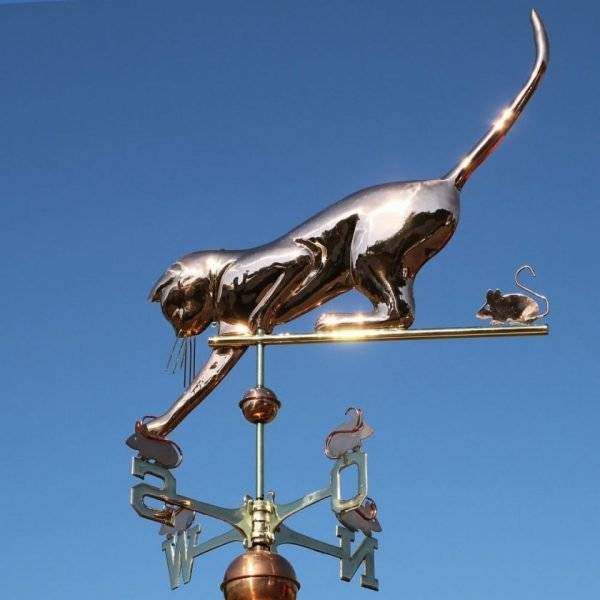

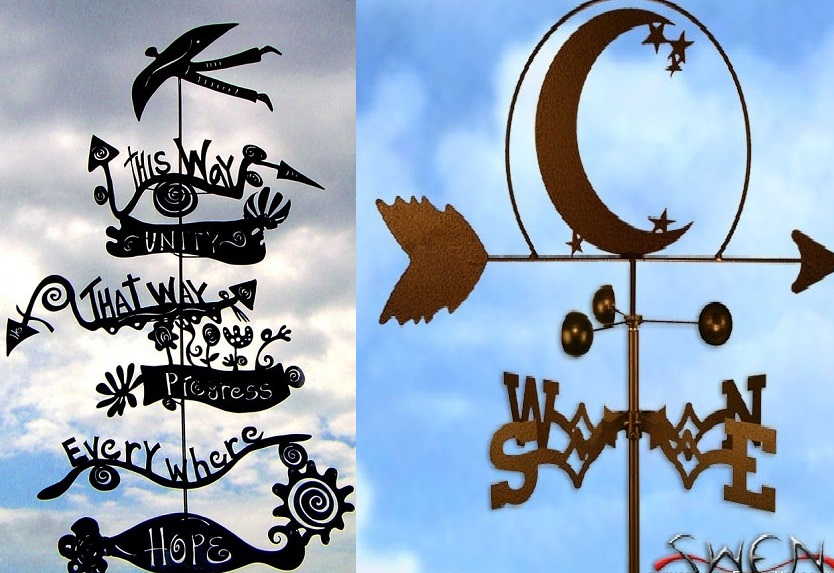

В качестве моделей также могут быть использованы знаки зодиака, начальные буквы фамилий в виде вензелей, флаги и тому подобное
Фантазия неограничена, если это смотрится в гармонии со всей архитектурой дома. Наши граждане давно доказали, что самой распространенной фигуркой флюгера является вовсе не петух.
Использовать эскизы или придумать свою модель — решать только вам
Важно, чтобы выполнен флюгер был с душой, и каждый раз радовал глаз своей красотой и романтикой
Что еще почитать по теме?
Монтаж изделия после сборки своими руками флюгера по чертежам
После того как был собран своими руками флюгер по чертежам, необходимо водрузить его на отведенное для него место. Это можно проделать несколькими способами:
1. Крепление к выходу трубы дымохода.
Наиболее приемлемый вариант, так как жесткость закрепления здесь будет самая высокая, ведь собирается дымоход чаще всего из кирпича. Соответственно будет меньше вероятность слома и падения изделия. Рассматриваемое нами украшение крепится вертикально при помощи шурупов, которые загоняются в отверстия на уголках.
2. Крепление к коньку крыши.
Менее удовлетворительный способ крепежа, так как в основном этот элемент делается из дерева. Со временем древесина вокруг мест креплений может растрескаться и рассохнуться, что приведет к уменьшению жесткости фиксации изделия. Наше украшение с таким вариантом опорных ножек не может быть зафиксировано на коньке. Для этого необходимы опорные элементы, расположенные под тупым, а не прямым углом.
3. Крепление к элементам кровли.
Самый неподходящий вариант крепежа, обладает самым высоким риском падения изделия из-за очень низкой жесткости фиксации. Кроме того места крепления могут стать причиной, по которой кровля даст течь. Наше изделие не может быть монтировано таким образом.
Дополнительно можно обработать фигуру чеканкой, что придаст ей рельефности и, конечно же, облагородит ее. Можно покрыть изделие краской, но используемый материал не нуждается в дополнительной защите, разве что это будет производиться для усиления декоративного эффекта.
Интересное на сайте
Строительство собственного дома может законно претендовать на звание одного из самых главных событий в жизни. Важным решением является выбор материала и технологии строительства, поэтому будем …далее. »
Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, …далее. »
Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »
Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »
