Домик для колодца + чертежи, размеры

Закрытый домик для колодца

В данном случае имеются ввиду домики для колодца с дверцей. Внутри которых находится щиток с крышкой, уберегающей шахту от загрязнения.

В данном случае имеются ввиду домики для колодца с дверцей. Внутри которых находится щиток с крышкой, уберегающей шахту от загрязнения.

Для этого понадобится:

• опорные стойки;
• деревянный брус для крепежа либо металлический профиль достаточной жесткости;
• могут использоваться металлические уголки.

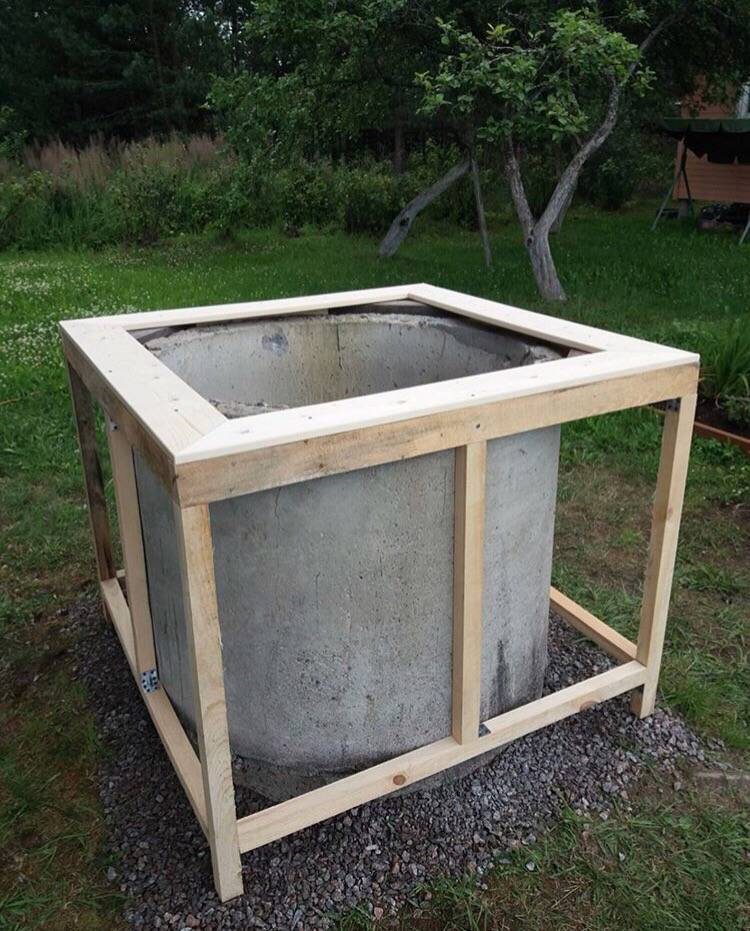

Собирается деревянный каркас и крепится в верхней части кольца. После чего из доски делается плотный поддон с крышкой. Наверху сооружается крыша с качественной кровлей. Расстояние между окончанием кровли и поддоном зашивается при помощи деревянных реек или другого материала.

Таким образом предотвращается задувание бокового ветра, от загрязнения оберегается и само ведро с цепью. Желательно с внутренней стороны стенки и крышу утеплить. В этом случае уязвимой перед морозом остается нижняя часть бетонного кольца.

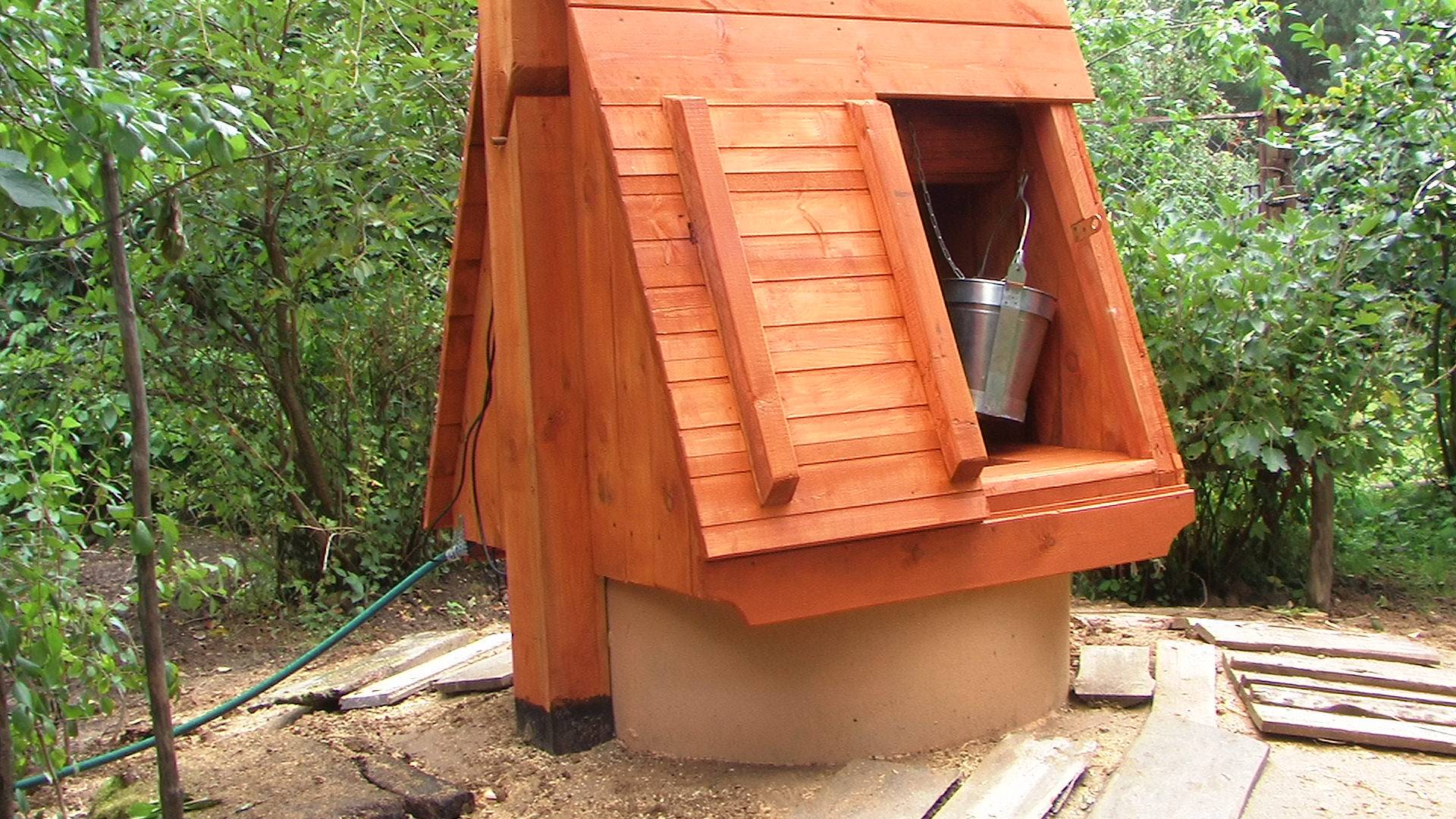

Закрытый каркас по шагам

Идеальным вариантом будет закрытый домик для колодца, в который можно полностью спрятать верхнее кольцо шахты. По своей сущности его принцип совпадает с предыдущим вариантом, только конструкция опускается до поверхности земли.

Идеальным вариантом будет закрытый домик для колодца, в который можно полностью спрятать верхнее кольцо шахты. По своей сущности его принцип совпадает с предыдущим вариантом, только конструкция опускается до поверхности земли.

В таком случае:

• верхнее кольцо полностью защищено от негативного влияния природных осадков;
• шахта имеет двойную защиту, для добычи воды понадобится открыть дверцу конструкции и крышку шахты;
• при должной теплоизоляции данная конструкция позволит пользоваться домашним водопроводом в течение круглого года.

Существует множество вариантов таких конструкций. Можно использовать любой современный материал и построить домик для колодца, соответствующий техническим параметрам, удобству применения и технике безопасности.

Основные функции домика

Прежде чем приступить к постройке домика для колодца, нужно определить, для чего именно он нужен. Основное назначение этой постройки — защита воды от лучей солнца и воздействия внешних факторов. Множество насекомых, пыль, осадки и солнечное тепло могут сделать воду не только невкусной, но и непригодной для употребления. А крыша домика сможет надёжно защитить воду от всего этого. И, главное, правильно построенный домик сможет защитить колодец от промерзания даже в самые сильные морозы.

Не менее важна и защитная функция домика. Он мешает детям и животным упасть случайно в колодец. Что весьма вероятно без его установки.

А если оформить домик для колодца в том же стиле, что все сооружения на участке, то получится настоящее украшение для сада, которое органично впишется в ландшафт всего участка. А внешняя природная гармония прекрасно помогает создать умиротворение и гармонию внутреннюю, что, в свою очередь, прекрасно сказывается на здоровье человека.

Какими могут быть домики для колодцев

На данный момент есть такие варианты домиков для колодцев. Их можно сделать самостоятельно или приобрести уже готовую конструкцию.

–>

Итак:

• Такое сооружение радует глаз, поднимает настроение.
• Как декоративный цветник, можно использовать деревянный колодец.
• Красивое колодезное ведро использовать как маленькую кадку под цветы.
• Самой различной можно сконструировать и построить крышу у домика: ассиметричной, четырех- или двухскатной, дощатой или укрытой черепицей, разукрашенной узорами и флюгерами.
• Удерживающие крышу столбы, приукрасить замысловатой резьбой. Одним словом, каждая деталь колодца может стать произведения искусства, но нужно следить, чтобы все выдерживалось в одном стиле.
• В архитектурную композицию участка превращает домик для колодца на даче обычное бетонное колодезное кольцо. Им будут  восхищаться хозяева и их гости.
• Домик колодца может скрыть канализационный люк.

На фото есть примеры таких конструкций.

Какие материалы могут использоваться для сооружения домиков для колодца

Какой материал используется для сооружения

Для колодцев домик может быть сооружен из:

• Кирпича.
• Пеноблока.
• Газобетона.
• Ракушняка.
• Древесины.
• Металла.
• Природного агломерата.

Рассмотрим подробнее:

• Если домик представлен готовой конструкцией, то чаще всего он изготовлен из металла. С этим материалом гораздо проще работать в отдаленном месте. Можно заказать у профессионала свой определенный размер домика, который подойдет на участке.
• Более прочными и надежными считаются каменные домики. Они строятся по принципу возведения любого строения. Кладка может также выполняться различными способами.
• Если используется кирпич или газобетон, пенобетон кладка может быть в 0,5 размера или в 1 кирпич. Больше не стоит делать стенки домика, так как они будут создавать нагрузку на грунт вокруг колодца и в большинстве случаев есть возможность обвала колодца.
• Если используется природный агломерат, то он может иметь различные размеры. Крепление его зависит от параметров материала.

• В большинстве случаев применяется монолитное основание. Оно способно выдержать практически любые нагрузки, так как является цельным.
• Есть еще один тип фундамента, который используется для каменных строений такого типа — столбчатый. Он является более экономичным. На него не тратится слишком много материалов, и он не отличается от монолитного основания прочностью.

Свайно-винтовой фундамент более распространенный на данный момент. Он может быть использован для любого типа грунта и очень хорошо подойдет для монтирования готовых конструкций домиков.
На видео в этой статье показан процесс сооружения домика для колодца с применением кирпича.

Процесс создания конструкции

Рассмотрим самую простую модель колодезного домика, которую довольно несложно смастерить своими руками.

Подготовка инструментов и материалов

Какой бы проект вы ни выбрали, важно позаботиться о том, чтобы под рукой были не только все необходимые материалы в достаточном количестве, но и нужные инструменты:

• ножовка или электролобзик;
• деревообрабатывающий станок (если его нет под рукой, то вполне подойдет дисковая пила);
• молоток;
• отвертка;
• уровень, рулетка;
• доски обрезные;
• брус;
• шифер;
• саморезы и др.

Выбирая подходящие материалы, не забывайте о том, что оформление домика не должно «выбиваться» из общей картины: дома и участка. Вид дерева или камня должен соответствовать материалам, использованным для отделки дома. Можно использовать остатки строительных материалов либо же купить похожие на те, что использовались при постройке дома.

Возведение домика для колодца

Возведение каркаса и крыши

Прежде чем приступать к строительным работам, необходимо осуществить все замеры и сделать чертеж будущего домика, либо же найти фото готовых чертежей в интернете. Помните, что даже самая простая конструкция должна содержать следующие элементы: каркас, фронтоны и обшивку, стойку, конек, ворот и скаты крыши.

Стоит отметить, что многие не используют каркас – крышу ставят прямо на колодезное кольцо. Но для более завершенного и эстетичного вида лучше выбрать каркасную конструкцию, тем более, что соорудить ее достаточно просто. Рассмотрим пошагово процесс создания каркасной основы:

• Делаем все необходимые замеры. Обязательно измеряем наружный диаметр колодезного кольца.
• Приступаем к запилу досок и бруса: подготавливаем 4 стойки шириной 10 см и столько же досок для обвязок (ширина около 14 см).

Совет. Не следует использовать как массивный брус и доску – конструкция получится очень громоздкой, так и очень тонкий – конструкция получится, наоборот, хрупкой и ненадежной.

• После того как закончите запил, детали обвязок прикрепите саморезами к стойкам. Учтите, что саморезы должны прочно соединять между собой все детали, поэтому используйте крепежи длиной не менее 10 см.

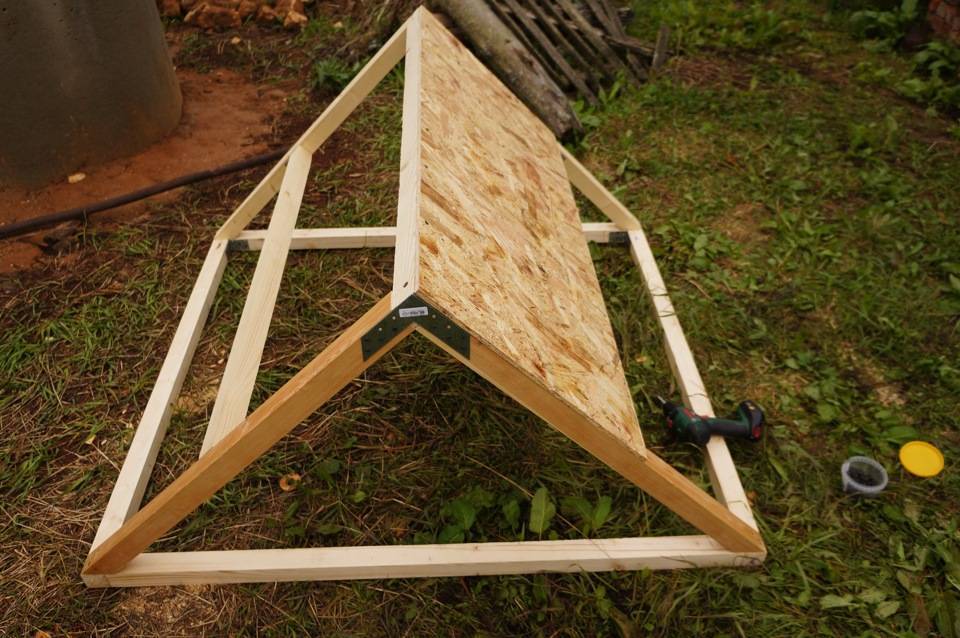

• Мастерим стропильные фермы (доски используем прочные, шириной около 4-5 см и длиной не менее 1,6-1,8 м), используем 8 укосин и 3 ригеля. Итак, обрезаем стропила (можно под углом), вверху соединяем их друг с другом саморезами.
• На стропилах делаем небольшие вырезы в местах крепления с верхней подвязкой и крепим их на каркас.
• Устанавливаем укосины, укрепляя тем самым конструкцию. Готовые стропильные фермы соединяем коньком из двух досок.
• На готовую крышу стелим рубероид, сверху монтируем шифер. Угловые соединения закрываем ветровыми досками.

Подготовка деталей: дверца и ворот

Для ворота (веретена) нам понадобится кусок бревна. Его длина должна быть на 4 см меньше расстояния между стойками. По центру торцов необходимо просверлить два отверстия глубиной около 5 см. На торцах ворота фиксируем пластины из металла саморезами.

В левое отверстие в торце вставляем металлический прут длиной около 10 см (его часть должна выступать наружу), в правое – согнутый прут, чтобы было удобно браться руками.

Домик защитит колодец от замерзания и попадания мусора

В стойках проделываем отверстия, вставляем туда втулки и продеваем концы прутов ворота. Втулки обязательно смазываем солидолом для предотвращения скрипа.

Дверку для домика изготовить проще простого: нам потребуется лишь несколько досок шириной около 20 см (длина выбирается, исходя из общих размеров домика), из которых мы сделаем некое подобие щита. Соединяем доски друг с другом небольшими брусочками шириной около 2,5-3 см (двух будет вполне достаточно). Для придания дверце жесткости фиксируем дополнительный брусок диагонально. Остается лишь прикрепить к дверке ручку, защелку и поставить дверь на петли.

Завершающий этап – обработка всей конструкции специальными защитными составами, которые сохранят внешний вид домика и предотвратят гниение дерева.

Мы рассмотрели с вами подробно процесс создания колодезного домика своими руками при помощи минимального количества материалов и инструментов. Желаем вам вдохновения и качественного результата работы. Удачи!

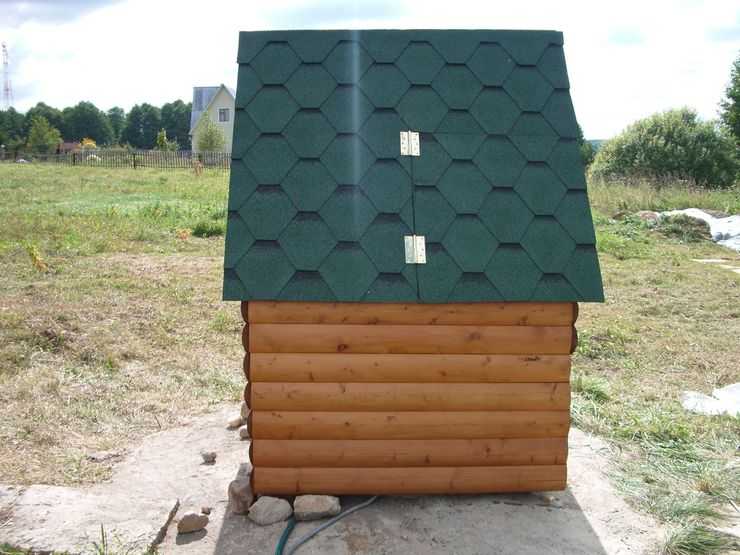

Домик из бревен

Такой колодезный домик будет иметь оригинальный и очень интересный дизайн. Для строительства подобной конструкции вам понадобится следующее:

Домик из бревен

• оцилиндрованные бревна;
• доски для обустройства кровли и подпорок;
• финишное покрытие для кровли;
• материал для обустройства ворота с удобной ручкой.

Подобные колодезные домики часто встречаются в деревнях. Из оцилиндрованного бруса изготавливаются стойки конструкции, ворот и непосредственно сруб.

Домик из бревен

Технология изготовления

Сложите оцилиндрованный брус в сруб по габаритам колодца. Соединение бруса выполняйте любым подходящим и удобным методом. Установите две массивные стойки-опоры из деревянного бруса. Для дополнительной жесткости оснастите стойки домика подпорками. Сверху на опорных стойках обустройте широкую кровельную конструкцию. Руководство по возведению кровли приводилось в предыдущем разделе инструкции – все делайте в аналогичном порядке.

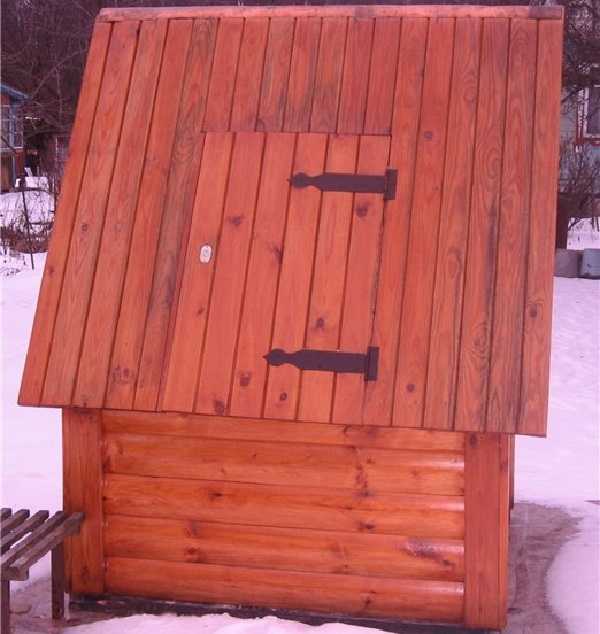

Колодезный домик из бревен

Края крыши должны выходить за пределы основания колодезного домика. Благодаря этому будет исключено попадание осадков в шахту колодца.

Надежно зафиксируйте ворот. Выступающие концы бруса можете украсить разнообразными фигурными вырезами.

Отделка

Если при строительстве колодца использовали бетонные кольца, то их обязательно надо как-то декорировать. Некоторые виды закрытых колодезных домиков можно рассматривать как модернизированный вариант надстроечной конструкции.

Последовательность строительства особой роли не играет, но все же лучше начинать с обустройства самого колодца, а потом, с учетом толщины и размеров обшивки, монтировать верхнюю часть (закрытую или открытую).

Природный камень

Если поблизости есть выход на поверхность природного камня, то его можно использовать для отделки колодца. Как альтернатива есть еще вариант применения гранитной брусчатки.

Последовательность операций следующая:

1. Вокруг колодца вынимают часть грунта (точнее обратной засыпки) на глубину около 30 см.
2. Трамбуют дно, засыпают подушку из песка и щебня мелкой фракции (для песчаных грунтов можно использовать только щебень). Поливают водой и уплотняют.
3. Выкладывают из камней первый слой, соединяя их между собой цементно-песчаным раствором.
4. Выкладывают все последующие слои до края верхнего кольца, заполняя раствором швы между камнями. Также раствором забивают пазухи между отделкой и бетонными кольцами.
5. Выравнивают раствором верхнюю часть каменной кладки в один уровень с бетонным кольцом колодезного оголовка.
6. Если надстраиваемую часть домика изготавливают из дерева, то между бетоном и рамой обязательно стелют слой рулонной гидроизоляции.

Сруб из бревна или бруса

Этот вариант используют, когда надо построить колодец в русском деревенском стиле, используя стандартные бетонные кольца. Начало строительства проходит точно также, как и в предыдущем способе — подготавливают площадку и формируют основание в виде ленты из камня, чтобы дерево не лежало на земле. Можно также обустроить под каждый угол небольшой столбчатый фундамент, который затем скрыть отмосткой.

Угловое соединение венцов обычно выполняют простейшим способом — в полдерева. При обустройстве сруба надо следить, чтобы дерево не касалось бетонных стенок. Лучше всего, если кольца обклеить рулонной гидроизоляцией.

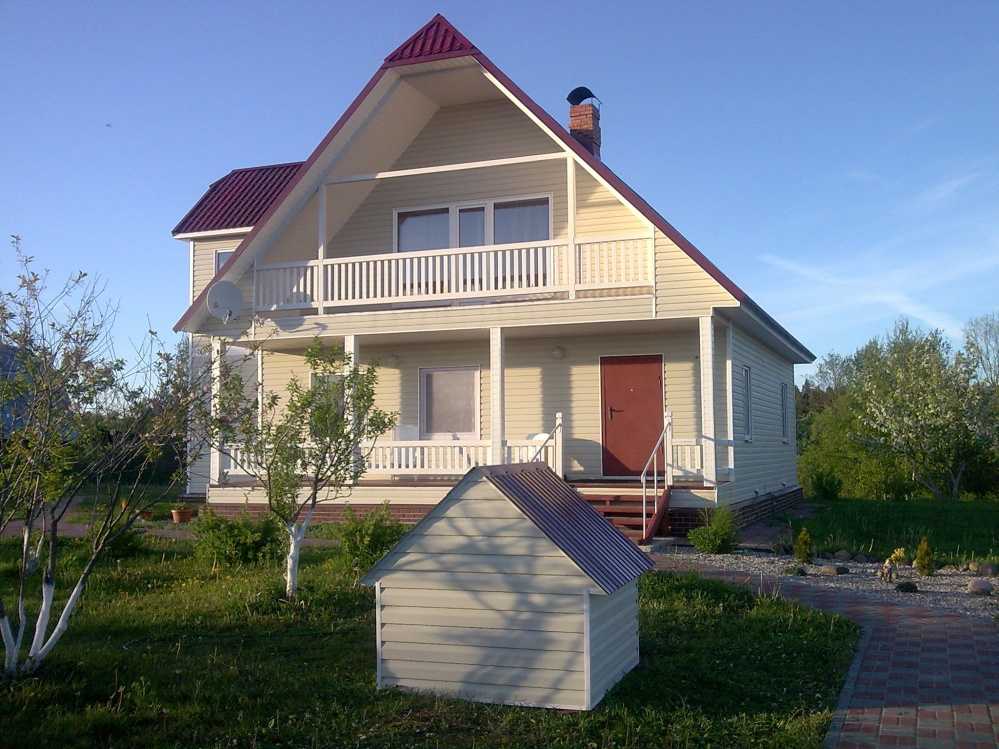

Обшивка по каркасу

Это один из наиболее распространенных современных способов. В качестве каркаса могут использовать брус или любой металлический профиль, в том числе и тот, что применяют для монтажа гипсокартона.

В качестве обшивки каркаса применяют любые фасадные панели. Но если выбирают виниловый сайдинг, то для колодца лучше подойдет цокольный вариант с более толстой и прочной стенкой.

dizlandshafta

Полезно6Бесполезно1

Кровля

Конструкция крыши может иметь разную форму, например двускатная, шестигранная или плоская.

Плоская самая простая. Она сооружается на открытых красивых домиках. На колодец устанавливается небольшой навес. Легче всего его сформировать из металлического профиля:

• На столбы опоры наваривается крыша сразу заданной формы.
• Форму плоской кровле проще придать на ровной поверхности.
• Весь каркас свариваете на земле, а потом крепите к столбам опоры, и получается козырек над источником.

Двускатная кровля формируется очень просто:

1. Сначала фиксируется столб опоры, а потом от него вниз направляются скаты с четырех сторон.
2. В крыше должно быть место для дверцы, если это будет закрытый домик.
3. Если открытый, то два ската можно собрать на земле, а потом поднять вверх и закрепить навес к столбам опоры.

Шестигранная форма, наиболее сложная. Принцип его изготовления следующий:

1. На грунте собираете верхний пояс домика шестигранной формы.
2. По центру должен быть зафиксирован брус опоры в вертикальном положении.
3. К нему направляются шесть диагональных стропил, формируя особый вид кровли.

Домик для колодца своими руками пошаговая инструкция. Пошаговое возведение крыши и домика для колодца своими руками

В поисках независимого источника воды дачники на придомовой территории выкапывают колодец. Это отличное решение, ведь каждый день можно пить чистую и прохладную воду. Важным элементом при этом является домик для колодца. Сейчас вы узнаете обо всех тонкостях его изготовления.

1. Декоративную.

В первом случае он предотвращает попадание внутрь пыли, грязи, листвы, насекомых, химических осадков, прямых солнечных лучей и снега. Более того, вода в открытой шахте в зимнее время замерзнет.

Если говорить о второй функции, то верхняя часть колодца может быть оформлена или отделана согласно экстерьеру вашего дома. Используют самые разные конструкции, например такие варианты дизайна:

• в греческом стиле;
• резной;
• в виде бочки;
• из бревна;
• из бруса;
• теремок и прочие.

Виды

1. Открытый.
2. Закрытый.

Открытый может иметь простой козырек из металла или дерева. Навес бывает с односкатной или двускатной крышей на двух столбах. На опорах фиксируется барабан. Дополнительно может быть крышка на самом кольце.

Что касается закрытых, то это полноценные домики, которые полностью перекрывают источник. В крыше делается дверца.

Плюсы открытых домиков:

• Простота в изготовлении. Достаточно закрепить вороток и отделать его, а также установить небольшой навес или крышку.
• Низкая стоимость.
• Минимальный расход строительного материала.

Минусы открытых сооружений:

Если в вашей местности крепкие морозы, то вода может замерзнуть.

Важно: при открытом домике необходимо произвестииз пенополистирольной скорлупы

Плюсы закрытых надколодезных домиков:

• прекрасная теплоизоляция;
• полностью перекрываются кольца.

Минусы закрытого сооружения:

• верх колодца обойдется дороже;
• потребуется больше трудозатрат и времени.

Совет: некоторые покупают готовые решения. Однако они не всегда самого лучшего качества. Поэтому выгоднее сделать своими руками.

Подготовительные работы

Чтобы сделать домик на колодец, необходимо собрать инструментарий. Его комплектация будет отличаться. Например, из бруса требует набор столярного инструмента. Если конструкция будет изготавливаться из металла, то здесь необходимо иметь сварочный аппарат и сопутствующий инструмент.

Если крыша будет делаться из металла, то требуется следующий набор материалов и инструментов:

• металлический уголок;
• профильная труба;
• петли;
• электроды;
• маска сварщика;
• уголок, рулетка;
• молоток сварщика;
• уровень;
• сварочный аппарат;
• краска и грунтовка и т. п.

Сейчас рассмотрим базовый материал для закрытого домика:

• деревянный брус для формирования стропил 50 × 50 мм, длина 0,85 м – 4 шт.;
• деревянный брус для формирования конька 50 × 50 мм, длина 1 м – 1 шт.;
• деревянный брус для основы 100 × 100 мм, длина 1 м – 4 шт.;
• деревянный брус для крепления основы и стропил 100 × 50 мм, длина 1 м – 2 шт.;
• деревянный брус для столбчатой опоры 100 × 50 мм, длина 1,7 м – 2 шт.;
• бревно для формирования вала над колодцем Ø 250 мм, длиной 0,9 м;
• доска для подставки под ведро 30 × 300 мм, длина 1 м;
• доска для ската и фронтовой части 20 × 100 мм;
• уголок из металла – 4 шт.;
• прут из металла Ø 20 мм длиной до 300 мм, а второй Г-образный, 400 × 350 × 250 мм;
• втулка металлическая – 2 шт.;
• шайба отверстие Ø 26 мм – 5 шт.;
• петли – 2 шт.;
• саморезы, гвозди и другой крепежный материал;

Важно: используемая древесина должна быть хорошо высушенной. Для бревенчатого сооружения необходимы следующие материалы:

Для бревенчатого сооружения необходимы следующие материалы:

• бревна;
• бревна или брус для опоры крыши;
• рубероид;
• черепица;
• прут из металла;
• цепь и ведро;
• крепежный материал.

Среди инструмента необходимо иметь:

• дрель;
• ножовка по дереву;
• набор отверток и сверл;
• молоток;
• краска и специальные пропитки по дереву;
• топор;
• плоскогубцы и другой столярный инструмент.

Чертежи и размеры

Необходимо подготовить чертежи. Схема бывает стандартной. Идеи смотрите на фото. Благодаря подробному рисунку с детализацией вы сможете сделать качественнее и быстрее красивый верх колодца.

Как сделать оголовок своими руками?

Предлагаем вам рассмотреть пошаговую инструкцию по строительству. Будет 3 вариации того, как построить домик, а именно каркас:

• из бревна;
• бруса;
• металла.

Последовательность

Как можно сделать домик для колодца? Нужно определиться с материалом и планом действий. Например, для сооружения с крышей в два ската последовательность действий следующая.

Подготовка

Понадобится следующее:

• брусья;
• доски;
• бревно;
• уголки;
• два прута (один Г — образный);
• детали для крепления;
• черепичный материал, емкость и цепочка.

Материал высушивается, выравнивается, обтесывается и обрабатывается антисептиком.

Инструменты понадобятся следующие:

• перфоратор (дрель) – сверлить бетон;
• пила (дисковая) – обрабатывать дерево;
• ножовка;
• средний молоточек;
• строительные инструменты для дерева.

Создание каркаса

Размеры в домике для колодца своими руками должны быть точно указаны и соблюдаться при сборке. Удобно работать по следующей схеме:

• измеряется ширина колодца для определения размеров домика;
• изготавливается рама из дерева с использованием ровной поверхности и уровня;
• перпендикулярно ее основанию прикрепляется пара брусьев – это конек;
• основание каркаса и стойки соединяются стропилами. Для плотного прилегания концы должны быть обрезаны под 45 градусов;
• где располагается дверь, крепится широкая доска для установки впоследствии ведер;
• набиваются доски менее широкие на другие стороны, благодаря чему прочность увеличивается;
• каркасную часть и вертикальные балки нужно болтами прикрепить на кольцо из бетона;
• ворот ставится на стойки и крепится пластинами;
• проводится крепеж и приделывается шпингалетная задвижка.

Крыша для домика

Кровельные работы:

• фронты и скатная часть обшиваются. Доски должны выступать над конструкцией, как козырек;
• закрепленный кровельный материал покрывается гидроизоляцией.

Воротная часть

Она изготавливается самостоятельно из бревна длиной менее метра, чтобы диаметр превышал двадцать сантиметров. Предназначена для плавного опускания и подъема ведер. Больше диаметр ворота – легче цепь накручивается на него.

Стойка краем ворота не задевает каркас. Бревно выравнивают, шлифуют. На краях обмотка из проволоки или хомуты. В отверстиях торцевых частей шайбы соответствующего размера. Пруты вбиваются слева и справа. Цепочка и емкость подвешиваются.

Дверь

Можно смастерить добротную дверцу. Три бруса закрепляются к одной из сторон каркаса и основательной части конструкции. Сама дверь делается из однотипных досок.

Они скрепляются брусьями по диагональному направлению, а также поверху и понизу, что лучше делать на ровной поверхности. При помощи петель и саморезов она устанавливается на свое место. Главное – она не задевает каркас при закрытии или открытии.

Виды колодезных домиков и их задачи

Первоочередная задача колодезного домика — защищать воду от попадания различных веществ — пыли, листвы и других подобных загрязнений. Для этого необходима плотно прилегающая крышка. Открытые колодцы возможны только для технической воды — для полива. Для других целей воду из них использовать нельзя. Так что если вы планируете хотя-бы посуду мыть, колодец должен закрываться плотно.

Крышка на колодце должна лежать плотно

Также необходима защита от осадков любого рода: дождевые и талые воды несут с собой очень грязную воду с растворенными в ней удобрениями, отходами жизнедеятельности животных, различным мусором и примесями. Ее попадание в колодец чревато серьезным загрязнением. Для защиты от осадков делают навес, чаще всего — двускатный — так проще отводить осадки.

Еще одна задача колодезного домика — защищать от посторонних или, во всяком случае, обеспечивать безопасность для детей. Для этого делают щеколды или врезают замки.

Вариант закрытого домика для колодца

Чтобы подымать воду было легче, устанавливают стойки и ворот — в простейшем случае вращающееся бревно с ручкой, к которому прикреплена цепь. И все это вместе должно еще радовать глаз хозяев, но при этом требовать минимального ухода.

Открытые или закрытые

Как видите на фото, домик для колодца может быт открытым и закрытым. Дешевле и проще сделать открытый: колодезное кольцо можно отделать камнем или деревом, крышку, стойки и навес — из дерева или металла — кому что дешевле обойдется. Материалов при таком строении требуется минимум. Есть только одно «но» — зимой в таком колодце может замерзать вода. Если вы не планируете пользоваться им в морозы — никаких проблем.

А вот для зимнего использования требуется утепленный колодезный домик. Но и тогда его можно сделать открытым:

• купить пенополистирольную «скорлупу» для колодца — они есть подходящего размера, закрепить ее, а  поверх нее уже класть отделку;
• перекрытие кольца и крышку сделать из нескольких слоев древесины, причем укладывать доски в разных направлениях, перекрывая стыки.

Закрытый домик для колодца

Другой вариант — сделать закрытый домик. Он по размерам  немного больше колодезного кольца. Имеющаяся воздушная прослойка уже неплохой теплоизолятор, но можно защиту еще улучшить — заложив промежутки пенопластом, например.

Из чего делать

Выбор внешнего вида иногда занимает много времени. Особенно «страдает» желанием украсить колодец прекрасная половина человечества, перебирая многочисленные варианты оформления и проводя за этим занятием много времени. На самом деле все просто: если есть дом, а колодец стоит рядом — стоит оформить его в том же стиле и по возможности, в том же цвете. Согласитесь, смотрится неплохо.

Колодец оформить лучше в том же стиле, что и дом

Что делать, если дом кирпичный или оштукатуренный? Выбирать отделку, подходящую по стилю к оформлению участка.  Если же это — одна из первых построек на участке, просто делайте так, как нравится.

Часто возникает вопрос: делать из металла или дерева. Деревянные смотрятся, конечно красиво. Но без должного ухода быстро теряют всю привлекательность и становятся серыми и некрасивыми. Если вас не страшит перспектива регулярно, не менее раза в год, обновлять защитное покрытие (удалять старую краску, потом красить заново), делайте из дерева. Если это — не для вас, делайте из металла. Всю конструкцию или только каркас — ваш выбор. Чем плох вариант: каркас из оцинкованного металлопрофиля, обшитый сайдингом. Особенно если точно так же отделан дом.

Домик для колодца из сайдинга

Как вы поняли, вариантов масса. Выбирайте сначала тип — открытый-закрытый, потом материалы и отделку по вкусу, разбирайтесь в конструкции, делайте домик для колодца своими руками.

Организация водопровода из колодца описана тут.
