Коптильня своими руками

Особенности выбора проекта

В первую очередь нужно определиться с приоритетным способом копчения:

• горячий процесс ускоряет готовность продукции, деликатесы ощутимо пахнут костром, температура дыма здесь составляет 43-45°С;
• холодное копчение подразумевает длительный процесс, но такие продукты можно дольше хранить, у них проявляется более изысканный вкус. В этом случае дым нагревается до 19-25°С;
• выпекание в дыму – это обработка продуктов при температуре 80-100°С.

Коптильня может быть переносной и стационарной, второе решение будет более надежным и легким в эксплуатации, оно рассчитано на длительное и интенсивное использование. Компактное строение можно разместить на приусадебном участке, в гараже или сарае, хотя по нормам безопасности лучше его использовать под открытым небом.

В проект стандартных домиков для холодного копчения входят следующие компоненты:

• дымовой шкаф – удобнее всего вариант с параметрами 90х60х120 см;
• две деревянные либо металлические решетки, точно помещающиеся в рабочую камеру, и поддон из листовой стали для сборки жира;
• деревянные ножки;
• дымоотвод – он может быть выполнен из металлической либо пластиковой трубы с диаметром 5 см;
• подводящий дымоход – его сечение должно быть не менее 10 см, оптимальная длина – 3 м, желательно использовать металлические либо керамические вариации, пластик при нагревании будет выделять опасные соединения;
• кирпичная либо металлическая топка, которую размещают на отдалении 3 м от дымовой камеры;
• кровельные материалы, из которых обустраивается крыша – профлист, рубероид, шифер, металлочерепица.

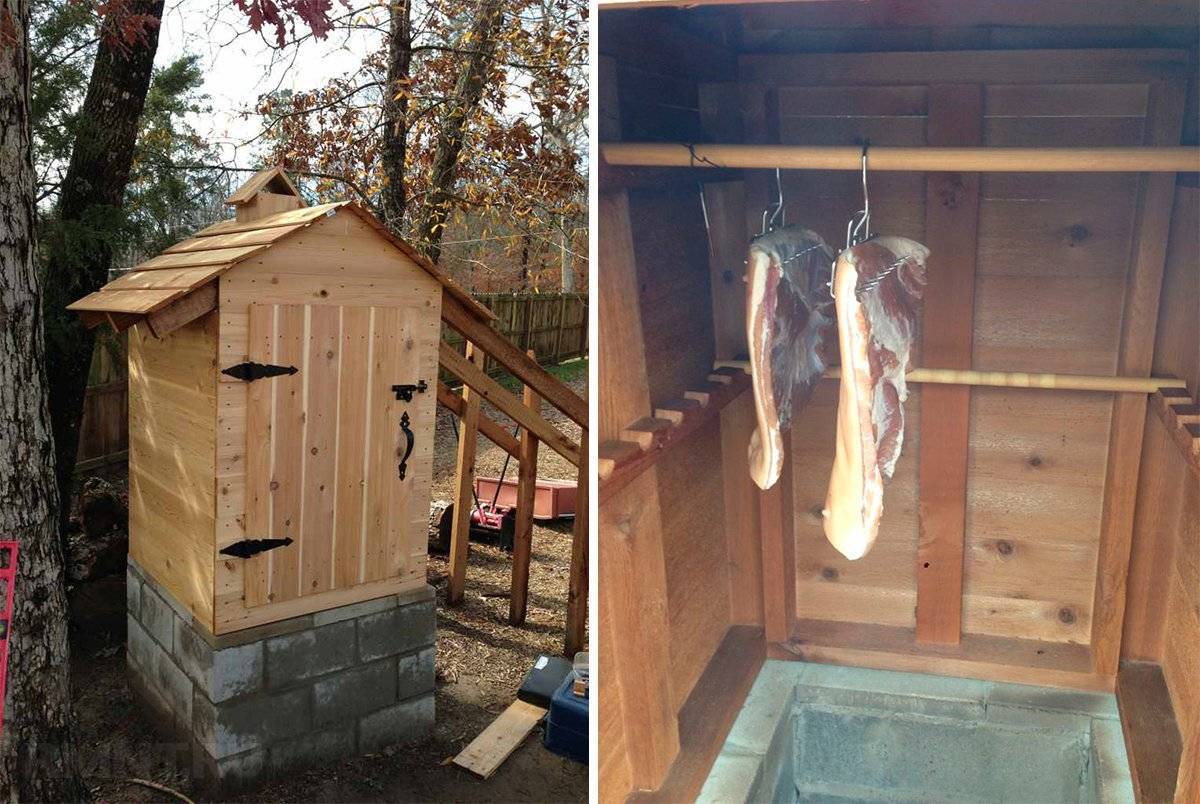

Как выглядит коптильня из дерева

На предусмотренных в корпусе решетках размещают продукты, устойчивость конструкции в целом обеспечивается благодаря ножкам. Чтобы отслеживать температурный режим внутри сооружения, на стену нужно повесить термометр. Топку и камеру объединяют с помощью трубы-дымохода, крышу оснащают дымоотводом, последний прикрывают куском шифера. Если предусмотреть на отводе вращающуюся заслонку, появится возможность для регулировки силы тяги.

При составлении проекта необходимо указать на чертеже план размещения сооружения на участке, особенности конструктивных элементов с размерами. В первую очередь нужно выбрать желаемые габариты камеры, при этом удобнее, если ее высота не превышает 120 см.

Крыша может быть односкатной и двускатной, плоской, трапециевидной. Проще всего изготовить кровлю плоской формы, немногим сложнее окажется односкатная вариация, имеющая относительно грунта угол в пределах 5-20°. Отводную трубу можно вмонтировать с любой стороны крыши – хоть слева, хоть справа.

Входное отверстие, в которое вставляется труба дымохода, предусматривается либо в днище камеры, либо в нижнем сегменте стенки. Выбор наиболее удачного варианта зависит от того, каким способом топка подключается к коптильне. Если решено прокладывать трубу с заглублением в грунт, входное отверстие должно быть в днище.

Пищевая фольга

Если потребность в копчении возникает достаточно редко, можно делать одноразовые коптильни из пищевой фольги. Этот материал нетоксичен, хорошо совмещается с любым продуктом, в том числе с рыбой, идеальный вариант походной коптильни.

Закоптить рыбу этим способом достаточно просто, нужно сделать:

1. Взять пищевую фольгу (рулон) и 10 зеленых листьев с любого фруктового дерева или кустарника.
2. Отрезать голову у рыбы, вынуть внутренности. Чистить не нужно: чешуя защитит рыбу от пригорания. Промыть и высушить рыбу в течение 20 минут.
3. Отрезать лист фольги с размерами 40х40 см, выложить на середину листья.
4. Упаковать лист конвертом так, чтобы образовалась подушка. Ее стыки нужно тщательно прижать.
5. Все углы на подушке из фольги срезать – это будут дымоотводы.
6. Подвернуть края фольговой подушки, должно получиться подобие лодочки.
7. Уложить конверт на большой лист фольги, сверху заложить рыбу. Нижний край фольги завернуть слева и справа, прикрыть продукт, потом завернуть фольгой снизу и сверху.
8. Поставить на огонь.

Как сделать коптильню холодного копчения

Что бы сделать её самому, потребуются слесарные навыки, умение работать паяльником, читать схемы и чертежи. Главная задача правильной коптильни – придание дыму в камере нужной температуры. Сделанная коптильня своими руками состоит из камеры для копчения, автоматики для поддержания температуры и дымогенератора. Такая коптильня из дерева работает и в режиме холодного копчения и в режиме горячего копчения и ещё в режиме сушки. Размеры коптильни у каждого индивидуальные, под свои нужды. Для её изготовления потребуется слесарный инструмент, шуруповерт, паяльник.

Материалы и комплектующие:

• Деревянный брусок 50х50 мм;
• Вагонка липовая;
• Вагонка сосновая;
• Петли, ручка;
• Шурупы, гвозди.
• Лист оцинкованного железа;
• ТЭН 220 В (2кВт);
• Корпус для автоматики;
• ПИД регулятор температуры REX C100;
• Выключатели, монтажные провода.

Пошаговый процесс постройки:

1. Из бруса 50х50 собрали каркас коптильного шкафа. Для крепления между собой были использованы металлические уголки. Высота всего каркаса 150 см, высота камеры 100 см, ширина 45см, глубина 40 см. От низа до места будущей двери 20 см. Не большой объем, но для домашнего использования вполне хватает.
2. Внутреннюю часть каркаса обшиваем липовой вагонкой, можно использовать осиновую вагонку.
3. Собрали каркас двери и также зашили внутреннюю сторону липой.
4. Со внутренней стороны привернули шурупами бруски 50х50 для крепления дна и потолка.
5. В ниши стенок, дна и потолка степлером закреплена пищевая фольга.
6. В ниши укладываем базальтовый утеплитель толщиной 50 мм. Он не горюч, не выделяет вредных веществ при повышенной температуре.
7. При желании утеплитель можно закрыть пароизоляцией. Затем наружную часть стен и дна забиваем вагонкой. Наружные стены были забиты сосновыми рейками по экономическим соображениям, на качество копченостей наружняя обшивка не влияет.
8. В верхней части коптильни смонтировано отверстие для выхода дыма.
9. Из вагонки собран и остальной дымоход с задвижкой. Вверху установлена железная накладка под вытяжную трубу. Труба из пластика 115 мм диаметром.
10. Из листа нержавейки или оцинковки вырезаем и сгибаем поддон. Он нужен для защиты внутренней части коптильни от горячих тэнов.
11. Устанавливаем его в углубление под дверью. Желательно между поддоном и корпусом коптильни установить негорючую прокладку.
12. На направляющих для гипсокартона закрепляем два киловатных тэна от плитки. Как показала практика 2 кВт за глаза хватает для такого объема. При температуре наружного воздуха +10°С до нагрева 100°С внутри коптильни ушло 20 минут.
13. Тэны устанавливаем в нишу.
14. Крепим двери петлями к корпусу коптильной камеры. Устанавливаем ручку и шпингалет. Корпус покрываем льняным маслом для защиты от атмосферной влаги. Если планируется использовать аппарат на открытом воздухе, то монтируем двухскатную крышу из любого кровельного материала. В нашем случае коптильня находится под навесом, поэтому необходимости в крыше нет.
15. Над тэнами установлен поддон из нержавеющей стали для сбора жира. Ниже поддона сделано отверстие для входа трубы дымогенератора.
16. Автоматика для коптильни собирается на контроллере REX C100, купленного на просторах Китая. Контроллер обеспечивает эффективное регулирование заданной температуры.
17. Монтаж автоматики собран по схеме.
18. Вся начинка собрана в подходящем корпусе, установлены два выключателя. Один общий, второй для выключения и включения тенов. Датчик температуры установлен в зоне нахождения сырья для копчения. Снизу установлены две розетки, для подключения компрессора дымогенератора и вентилятора. Вентилятор нужен когда коптилка холодного копчения работает в режиме сушильного шкафа, или конвекции.
19. Для контроля готовности колбас, мяса используется термометр для коптильни с выносным щупом.

Итак, коптильня холодного копчения своими руками собрана.

Как сделать правильный дымогенератор для коптильни, описано в ранее опубликованной статье.

 Как собрать своими руками правильный дымогенератор для коптильни холодного копчения из нержавеющих труб с воздушным компрессором. Описание, чертежи, фотографии устройства.

Для копчения понадобится специальная щепа. От правильно подобранной щепы зависит вкус ваших деликатесов. Ольховая и буковая щепа универсальная, подходит для копчения мяса, рыбы, сала. Щепа дуба в основном подходит для мяса дичи, конины, говядины.

Уличная коптильня

Она представляет собой простое и отдельно – стоящее сооружение, основная функция которой – готовить копчености. Сделать ее можно из любых материалов, например, из железной бочки или из кирпича.

Рассматривая устройство любой уличной коптильни можно заметить, что в ней имеется:

• камин;
• колосник;
• топка;
• решетки;
• крышка.

Если речь идет о коптильне холодного копчения, к устройству обязательно добавляется подвод дыма. Топка в таком случае размещается не под решеткой, а сбоку.

Коптильня для холодного копчения

Коптильня из кирпича, предназначенная для холодного копчения, имеет особую конструкцию. Дым в камеру подается через специальный подвод, а сам очаг размещается на небольшом расстоянии. То есть, во время приготовления продуктов, исключается их взаимодействие с горячими потоками. Дым поступает в камеру копчения по специальной канаве, длина которой делается от 1,5 и до 2 м.

Холодное копчение

Холодное или полухолодное копчение ведется при температуре в 40-50 градусов в течение различных периодов времени (от 2-х до 36-ти часов, в зависимости от исходного продукта). Копченые таким образом рыба или мясо по получившимся вкусовым качествам не уступают продуктам, которые коптили обкуриванием. Однако хранится они могут значительно меньше — не более 170 часов.

После холодного или полухолодного копчения сырье становится мягче, но структуры своей не меняет, а легкоплавные жиры мигрируют по его костям и прослойкам.

Продукты перед подобной обработкой вымачивают в тузлуке до 24 часов (но не меньше 4-х часов), затем еще некоторое время (от 1 до 6 часов) отмачивают, а после просушивают без нагрева.

Главный минус при полу- и холодном копчении — закисление обрабатываемых продуктов, потому что кислая зона дыма поднимается наверх. Избежать подобного можно лишь используя ольховую или фруктовую щепу в качестве топлива и занимаясь копчением исключительно в подходящую погоду (без особой жары и осадков).

Оборудование коптильни под холодное и полухолодное копчение — простой очаг + дымогенератор с тем же режимом, что и в случае обкуривания.

Самодельная коптильня для подобного способа обработки строится, как правило, на базе конструкции инженера Ю. Чмыра:

А он взял за основу своего изобретения земляную коптильню, которой издавна пользуются сибирские охотники-промысловики и рыболовы. Это такая коптильня-землянка, для которой не так-то просто бывает найти место. Необходим для ее обустройства исключительно плотный суглинок или же глинистая почва. И штольня не короче 2,5 м. Дым очага такой коптильни «настраивается» с помощью листьев дикой смородины, брусники, черники и папоротника, которыми равномерно обкладывается костер. Достать такой растительный набор вдали от сибирской тайги не так-то просто.

Чмыра адаптировал эту коптильню:

• уменьшил размеры;
• ликвидировал зависимость от грунта;
• надставил дымовод (камерой от бочки на 200 л);
• сократил степень загрузки.

Благодаря предпринятым шагам, внизу камеры-шахты получился расширительный объем. А это в свою очередь позволило:

• дымить древесиной и получать продукты с по-настоящему изысканным вкусом;
• свести настройку дымогенератора к расширению окна для воздушного доступа;
• без проблем настраивать горячее копчение за счет короткого внутреннего дымохода;
• коптить одновременно 2-мя способами и разнородные продукты.

Но главным достижением инженера с его коптильней был, безусловно, оригинальный метод нейтрализации ПАУ. Изобретатель накрыл коптильную камеру смоченной мешковиной из натуральных волокон, которая создала разную тягу для различных компонентов дыма. И тогда легкие фракции стали удерживаться рядом с продуктами, а ПАУ оседали вниз, чтобы догореть в очаге.

Важно: При обустройстве коптильни по методу Чмыра, следует держать наготове 2 отреза джутовой или пеньковой мешковины — как только подсыхает первый на него тут же набрасывают второй. А первую дерюжку после осторожненько вытягивают

Ход работы

Начать процесс изготовления надо с подготовки чертежа (схемы) коптильни горячего копчения. План настолько прост, что его можно держать «в голове», ну а на всякий случай чертеж можно нанести на листок бумаги. Итак:

1. Из металлического листа вырезается круг равный диаметру бочки.
2. Мысленно разделив бочку на три части, привариваем изнутри круг к нижней части.
3. В днище проделывается несколько небольших отверстий. Они необходимы для создания тяги и удаления продуктов горения.
4. В той части бочки, где будет находиться топка, вырезается небольшое отверстие для дверки.
5. Привариваются петли и ручки в дверце, а к основанию бочки ножки, чтобы приподнять конструкцию над землей и обеспечить свободный доступ воздуха.
6. В днище проделывается отверстие для трубы, необходимой для удаления дыма.
7. Вместо поддона используется крышка от бочки. Ее устанавливают на высоте около двадцати сантиметров внутри конструкции. К импровизированному поддону приваривается ручка – так им будет намного удобнее пользоваться.
8. Из кусков арматуры (лучше из металлических прутьев) сваривается решетка.

Устройство для горячего копчения готово. Вместо верхнего покрытия (крышки из железа или дерева) можно использовать даже простой мешок из плотного материала.

Мангал и коптильня

В этом варианте получается кирпичная конструкция. В ней будет две основных функции: мангал и самодельная коптильня.

Базисными материалами являются кирпичи либо нержавейка. Для дачного досуга данный вариант считается оптимальным. Работа подразумевает большие затраты усилий и времени. Зато вы возведёте долговечную и очень практичную конструкцию, удобную для горячего и холодного копчения.

Стадии работ над коптильней своими руками:

1. Выбор места для задуманного «гибрида». Здесь следует учитывать критерии пожарной безопасности. Для комфортной работы можно устроить здесь водообеспечение и сделать отвод канализации.
2. На основе выбранной зоны создавайте эскиз будущего аппарата, собранного своими руками из кирпича. Сделайте чертежи. Продумайте принципы укладки каждой линии кирпичей.
3. Место для задуманной конструкции расчищается. Закладывается фундамент.

Схема коптилки:

Так как задумывается довольно массивная постройка, то для неё необходимо сделать котлован. В нём из досок устраивается опалубка. Для её обшивки применяется рубероид. Далее применяется бутовый камень. Он прокладывается в один слой. Можно задействовать и бетон. Но понадобится его армировать. Последующие действия – укладка щебневой подушки и заливка рабочего состава.

Начальный его слой хорошо высохнет в течение суток. После чего можно устраивать следующий слой. Количество слоёв определяется параметрами и массой задуманной конструкции.

Завершив финальный слой, проведите его проверку уровнем. Покройте его гидрозащитным материалом. В течение нескольких дней он будет высыхать.

Самый подходящий кирпич для кладки – красный печной. Первая линия выкладывается без состава. Обозначается разметка. На этой стадии вы решаете вопрос с местом установки решёток.

Самый оптимальный состав для работы включает в себя песок, цемент и немного извести. После замешивания его консистенция должна быть, как у густой сметаны.

Кладка материала начинается с углов, где требуется усиление – используется проволока. Вторая и последующие линии укладываются в разбежку. Строго соблюдайте горизонтальность созданных рядов. Применяйте углы и отвесы. Контролируйте этот параметр после каждого ряда.

Изготавливать топку необходимо из чугуна или другого подобного жароустойчивого материала. Устанавливайте жаровню только после монтажа уголков и арматурных элементов между стенками вашего мангала – коптильни.

Если коптильную камеру расположить над генератором дыма, у вас получится КГК. А если немного отдалите мобильный очаг и свяжете его с камерой (способ связи – дымоход), то у вас образуется конструкция для холодного копчения своими руками.

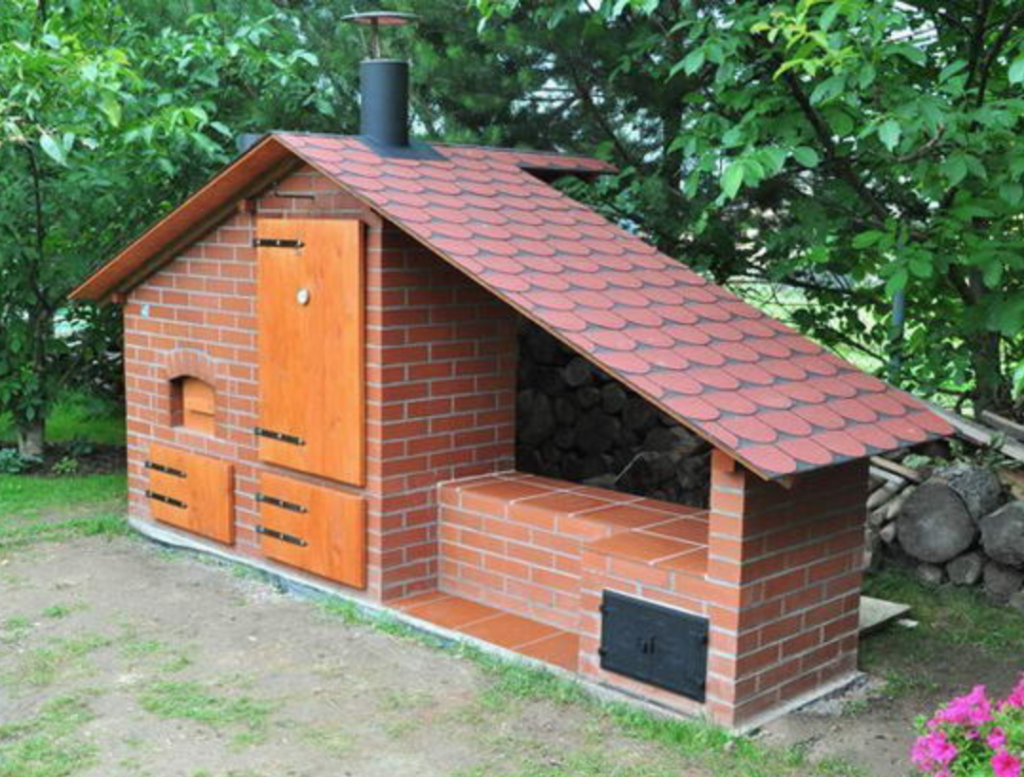

Фото – пример возведённого «гибрида»:

Вопросы его оформления и декорирования – это уже дело личного вкуса.

Конструкции из двух баллонов: 50 и 27 л

На мангале из двух газовых баллонов копчение происходит горячим способом. Продукты помещают только в основной 50 л баллон-жаровню либо в обе емкости. Летом угли в большом баллоне держат жар более суток. Если этого времени достаточно, для копчения задействуют обе емкости. Если нет – в жаровню периодически добавляют угли из баллона поменьше, который служит только топкой.

27-литровую емкость можно устанавливать как горизонтально, так и вертикально. В первом случае, пока в большом баллоне происходит копчение, на малом можно жарить шашлык. Во втором варианте получается печь для казана.

Особенности изготовления коптилки из двух баллонов

Изготовление коптильни из двух баллонов производят аналогично предыдущему варианту с такими уточнениями:

Дымоход приваривают к жаровне. Встречаются конструкции, с трубой, установленной вместо вентиля, выше него, на цилиндрической поверхности. Оптимальным вариантом, дающим лучшую тягу, считается место установки на днище, в его верхней точке. Он самый трудоемкий, однако, обеспечивает качество работы приспособления.

• Для возможности готовить в казане одно днище 27 л бака срезают. Вместо него монтируют накладку для печи с кольцами или просто ставят казан. К полученной из днища крышке приваривают ручку.
• Между баллонами и вверху трубы не забывают установить заслонки.

Вертикальная коптильня из газовых баллонов своими руками

Но на этом инженерная мысль не остановилась. Громоздкую конструкцию решили сделать более компактной, поставив вертикально. Теперь даже ножки не нужны. Правда, при этом затруднительно готовить шашлык, зато копчение пойдет полным ходом.

В этой схеме 27 л баллон-топка установлен на свой башмак-подставку, который срезать, как в предыдущих вариантах, не нужно. Над ним – 50 л емкость с трубой.

Пошаговая инструкция:

1. На обоих баллонах вырезают дверцы, совмещая с установкой петель.
2. Прорезают отверстия для соединения между собой и трубы.
3. К большому баллону с одной стороны приваривают трубу. С другой устанавливают регулятор-заслонку.
4. Сваривают две емкости через отрезок трубы.
5. Устанавливают решетки.

Комплектующие

Несмотря на разнообразие предметов, из которых можно изготовить коптильню, каждая конструкция должна обладать несколькими непременными комплектующими деталями, чтобы сделать процесс копчения удобным и технологически правильным. К тому же во время работ следует иметь под рукой некоторые инструменты – как минимум сварочный аппарат и болгарку.

Сама камера копчения должна быть герметичной. Это позволит обеспечить продуктам равномерное прогревание, а также не даст дыму улетучиться раньше времени. Кроме того, если размеры коптильни позволяют, следует обеспечить камеру несколькими крючками для копчения.

Под решеткой должен располагаться поддон для тлеющих стружек и опилок, а еще ниже – ящик для золы. Тут же может находиться источник тепла, обеспечивающий тление опилок. Третьим важным элементом оказывается поддон, на который будут стекать жиры и соки; его необходимо очищать после каждого сеанса копчения.

Важной деталью конструкции является дымогенератор. Конечно, небольшие коптильни, работающие по принципу горячего копчения, имеют его непосредственно в коптильной камере: выработку дыма обеспечивают опилки, которыми устилается дно камеры

Для коптилен холодного копчения придется создавать искусственные условия образования дыма, ведь общая его температура не должна превышать 35 градусов Цельсия. Поэтому часто для таких дымогенераторов используется электрический элемент нагревания со встроенным терморегулятором и термодатчиками.

Для повышения качества копчения (в случае коптильни горячего типа) возможно установление в конструкцию дополнительного вентилятора или компрессора. Они обеспечат дополнительную более мощную прокачку дыма, благодаря чему продукты копчения будут прогреваться и готовиться быстрее.

КГК из ведра

Здесь базой является основа, сделанная из ведра.

Схема коптильни:

Его дно усыпается горючим. Это могут быть опилки или стружки. Выше них на один уровень ставится решётка.

В верхней зоне здесь создаются отверстия. В них вставляются прутья с монтированными крючками. В результате получается скромный коптильный агрегат. В нём продукцию можно размещать по двум вариантам. В крышке делается отверстие для отвода дыма. Аппарат готов. Можете начинать копчение.

В нём блюда готовятся очень быстро: 30 – 60 минут. И это только на среднем огне. И сильное пламя здесь создавать не нужно. Для качественного копчения требуется медленное тление опилок. Когда процесс будет заметен, можно закладывать продукты. А аппарат плотно закрывается крышкой.

Полугорячее и горячее копчение

Такие виды копчения выполняются при температуре в 60-80 и 80-120 градусов соответственно. Нейтрализация ПАУ в этом случае ведется «проскоком»: спустя несколько минут при данной температуре на продуктах образуется довольно плотная «зажаристая» корочка, которая оказывается непреодолимым препятствием для вредных составляющих дыма. Им остается «проскочить» в трубу, раз впитаться в готовящееся мясо (или рыбу) нет никакой возможности. А вот легкие невредные компоненты дыма корочку преодолевают без труда.

В процессе полу- и горячего копчения сырье проходит еще и тепловую обработку, поэтому готовый продукт получается нежным, с гораздо более тонким вкусом и ароматом, нежели тот, что получен методом дымного обкуривания. К тому же жир при горячем копчении частично вытапливается (только обязательно нужно следить, чтобы он не попал в очаг). Один минус: «лежкость» у таких продуктов практически отсутствует. Они хранятся до 72 часов, не более.

Ни для полугорячего, ни для горячего способов копчения не нужно предварительной подготовки продуктов. Отлично подходят для такой готовки птица и деликатесные виды рыбы, а также домашняя колбаса и сыр.

Стандартная горячая коптильня обязательно снабжается поддоном для сборки вытапливающегося жира, установленным непосредственно в коптильной камере. А вот чтобы приготовить мелкую рыбешку (например) способом горячего копчения, можно использовать просто ведро-коптильню:

Ведро необходимо взять из нержавеющей стали (оцинкованное просто прогорит, испортив «до кучи» и продукт копчения). А сетки для продукта разместить в этом ведре строго в тех местах, что обозначены на схеме. При этом рыба, что пожирнее, укладывается на верхнюю сетку, а мелочь отправляется на сетку нижнюю.

Важно: В ведре-коптильне в качестве топлива использовать нужно только коптильные материалы без смол. Категорически не подходят для этого щепа можжевельника или ольхи, а также прошлогодние хвойные шишки

С помощью перечисленного набора лучше обкуривать продукты в коптильне с длиной дымовода не менее 10 м и при естественной тяге.

Плюсы и минусы коптильни из дерева

Древесина легко поддается обработке, благодаря чему сборка конструкции по силам даже неопытным домовладельцам. К корпусу дымовой камеры нет жестких требований относительно его размеров и формы, при желании поверхность можно декорировать резьбой, затонировать внешнюю часть с помощью безопасных пропиток.

Весомое преимущество возведения своими руками сооружений для холодного и горячего копчения – широкий выбор базовых материалов, их доступная стоимость. Работу можно организовать с применением стандартных инструментов: шуруповерта, отвертки, молотка, ножовки. Конструкцию впоследствии можно утеплить, чтобы свести к минимуму потери тепла, здесь подойдут минвата и эковата, войлок, хвоя, опилки, керамзит, стружка.

Недостаток строения – чувствительность к высокой влажности, атмосферным проявлениям, перепадам температур. Необходимо тщательно соблюдать меры безопасности, халатное отношение к эксплуатации может стать причиной возгорания.
