Монтаж деревянных перекрытий между этажами
Балки из древесины укладывают на расстоянии 0,6; 0,8; 1,0 или 1,2 метра друг от друга (таблица подбора балок для межэтажных и чердачных перекрытий). Чем больше ширина пролета и сечение балки, тем меньшим должен быть этот промежуток. Исключением может быть чердачное перекрытие, где расстояние между элементами можно увеличить до 1,5 метров. Брусья (бревна) монтируют вдоль короткой стороны помещения перпендикулярно его длине, максимально соблюдая параллельность друг к другу. В первую очередь закрепляются крайние балки, правильность положения которых проверяется строительным уровнем. Затем укладываются элементы от краев к центру с соблюдением расстояния между ними. Также нужно проверять горизонтальность балок и при необходимости подкладывать под их концы обрезки досок, защищенные гидроизоляцией.
В конструкциях наружных стен необходимо оставлять специальные ниши глубиной 150-200 мм, в которые в последующем закладываются брусья. Длина опорной части должна быть не менее 120 мм, но не более 180 мм с таким расчетом, чтобы между стеной и балкой в нише оставалось 20-30 мм зазора. При укладке в стены из кирпича или других блочных материалов каждую третью балку необходимо закрепить с кладкой. Концы брусьев со стороны как внутренних, так и наружных стен перед укладкой обертывают двумя-тремя слоями рубероида или покрывают битумной мастикой. Это снижает вероятность гниения древесины. Оставшиеся пустоты в нише заполняются утеплителем (минеральной ватой или пенопластом) и герметизируются.
Установка деревянного перекрытия в паз стены:
Межбалочное заполнение выполняется из двух слоев: наката (настила) и теплоизоляции. Для первого слоя используются деревянные щиты и доски. Накат крепиться на бруски сечением от 50 × 50 мм, которые прибивают к боковым сторонам балок. Снизу межэтажное перекрытие подшивается досками, древесностружечными плитами (ДСП, ОСП) или плитами гипсокартона. Все эти материалы играют роль чернового или чистового потолка. При желании оставить балки натуральными и видимыми, чистовою подшивку следует выполнять к каркасу (бруску), прикрепленному к внутренней части бруса выше нижней плоскости перекрытия.

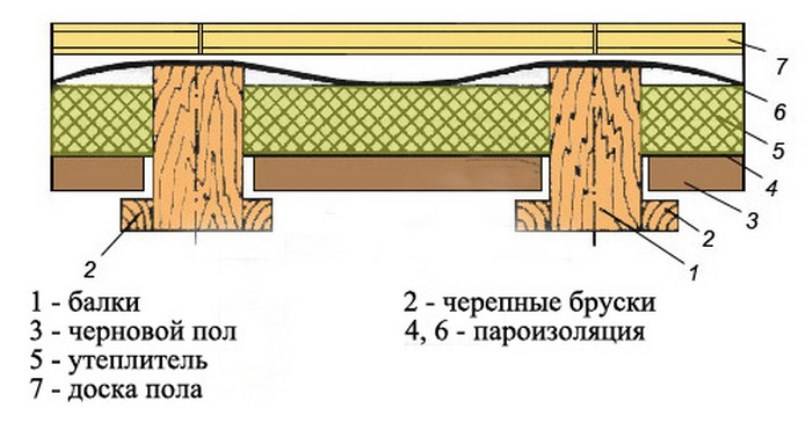

Деревянное перекрытие между этажами в разрезе:
Поверх наката укладывается пароизоляция и плиты из минеральной ваты, экструдированного пенополистирола, пенопласта, перлита. Укладывать плиты утеплителя нужно максимально плотно друг к другу. Толщина слоя любого материала для межэтажного перекрытия должна составлять как минимум 100 мм, а для чердачного и надподвального — 200-250 мм. Более точный расчет требуемого утеплителя и его необходимой толщины можно выполнить в программе теплотехнического расчета ТеРеМОК.
Если есть необходимости усилить деревянное перекрытие между этажами с большим пролетом, тогда рекомендуется балки укладывать по перекрестной схеме, перпендикулярно друг другу. Однако такой способ увеличит трудоемкость работы, ведь придется не только устанавливать больше балок, но и выполнять вырезы в них (в узлах пересечений), затем стягивать их хомутами или проволокой. Правда, сами балки в таком случае как в продольном, так и в поперечном направлениях можно укладывать реже. И все же значительно проще снизить шаг балок и уложить большее их количество, уменьшая межбалочное пространство. Другой способ решения вопроса — выбрать элементы с большим сечением или укрепить балки по бокам дополнительными накладками из досок.
Технология производства и сферы применения
Для изготовления двутавровых балок, в соответствии со СНиП, используются хорошо просушенные брусья и ориентированно-стружечные плиты, называемые ОСБ или в латинской транскрипции OSB. Размеры сечения конструкции варьируются от 140 до 450 мм, выпускаются двутавры разной длины. Для изготовления применяется хвойное дерево, тщательно высушенное и отбракованное. Перекрытия по деревянным балкам получаются высокопрочные, сравнимые с железобетонными, и имеют длительный срок службы.
Используются двутавры из дерева при проведении следующих работ:
- cооружение перекрытия по деревянным балкам цоколей и между этажами дома;
- строительство крыш – в стропильных системах;
- строительство мансард;
- сборка каркасного дома;
- настил пола.

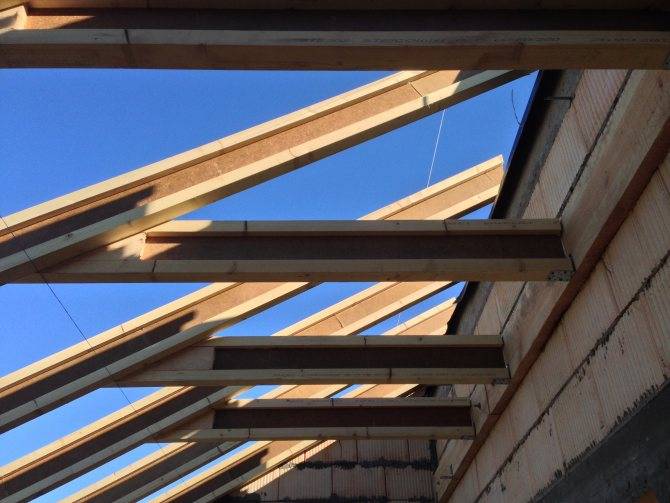

Двутавровые деревянные балки имеют особое специальное сечение в виде буквы «Н», положенной на бок. Как правило, они производятся на современном импортном оборудовании с использованием высокотехнологичных процессов и материалов. Сухой и проклеенный брус используется для изготовления поясов – верхней и нижней плоскости балки. Для перемычки, называемой стойкой, используется, как было упомянуто выше, прессованная плита ОСБ. Пропитанная специальным клеем ОСБ основа придает балкам огнеупорность и водооталкиваемость, в соответствии со СНиП.
Настил пола отлично проводится с использованием двутавровых балок, а изделия для сборки домовых каркасов имеют высокое качество и не деформируются за весь срок службы. Деревянные конструкции не подвержены коррозии, в отличие от металлических аналогов. Подбор изделий необходимой конфигурации и длины, как правило, происходит во время заказа двутавровых балок у производителя. Завод-изготовитель проверяет соответствие изделий сертификации, СНиП и заявленным размерам.
Достоинства и недостатки деревянного перекрытия между этажами
Межэтажное деревянное перекрытие из балок устанавливается при том условии, что ширина пролета не больше 8 м. Между этажами также есть свои несущие конструкции, и это балки, для которых используется брус с сечением 150х100 мм или 150х150 мм. Чтобы определить расстояние между балками, можно своими руками провести расчет. Как правило, этот параметр варьируется 0,6-1 м.
Среди преимуществ деревянных перекрытий между этажами стоит отметить длительный срок службы и надежность
Поверхность пола, как чердака, так и подвала, нужно обрабатывать специальными антисептиками для дерева. Деревянные перекрытия самые легкие и потому их устанавливают в жилые дома, особенно используют для чердачного помещения.
Помимо этого, дерево:
- Экологически чистое;
- Обладает хорошей теплоизоляцией;
- Смотрится очень эстетично.
Есть минусы у древесного полотна и заключаются они в склонности к образованию микроорганизмов, грибков и плесени, гниении и разрушении, деформировании полотен, если они изначально выбраны низкого качества.
Устройство
Как и любая силовая конструкция, этот элемент имеет свои особенности при сооружении. Прежде всего, он должен быть прочным, и выдерживать все возможные нагрузки. Для того, чтобы подобрать оптимальный вариант несущего бруса, необходимо произвести расчет. Лучше, если его выполнит специалист.
Само устройство этого конструкционного элемента, не так сложно, как может показаться при первом знакомстве с ним. В основе лежит силовая часть, роль которой отводится балке. Так же, в качестве несущего элемента, можно использовать доски, имеющие толщину не менее шести сантиметров, установленные на ребро.

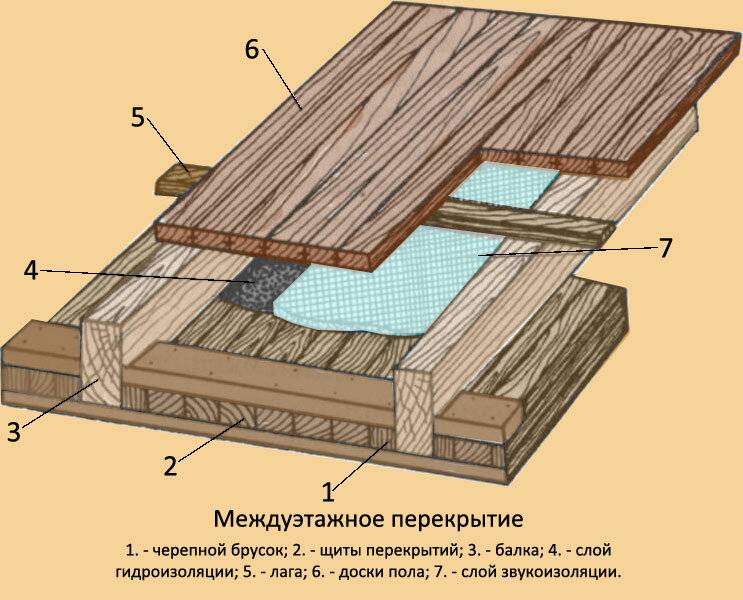

На схеме, все основные составляющие, обозначены номерами:
- Внутренняя отделка потолка нижнего этажа
- Шпунтованная доска
- Пленка гидроизоляции
- Звукоизолирующий слой
- Брус, выполняющий роль несущего элемента
- Лаги
- Пол верхнего этажа
- Черепные бруски
Все эти элементы, необходимы для сооружения качественного и прочного деревянного перекрытия.
Отличаться от представленной схемы, будут только подвальные и чердачные сооружения. На чердачном нет необходимости сооружать пол, если чердак предполагается сделать необитаемым и не использовать это помещение
А подвал, потребует дополнительно уделить внимание гидроизоляции снизу, так как в подвальных помещениях, уровень влажности заметно выше, чем в жилых
Несмотря на некоторые отличия, деревянное перекрытие как подвала, так и чердака, легко сооружается своими руками, и проблем при изготовлении таких элементов, обычно, не возникает.
Сборно-монолитные конструкции: особенности устройства
Основными конструктивными элементами сборно-монолитных конструкций являются специальные балки, блоки-вкладыши, армирующая сетка и бетонная основа. Сооружение выполняется следующим образом:

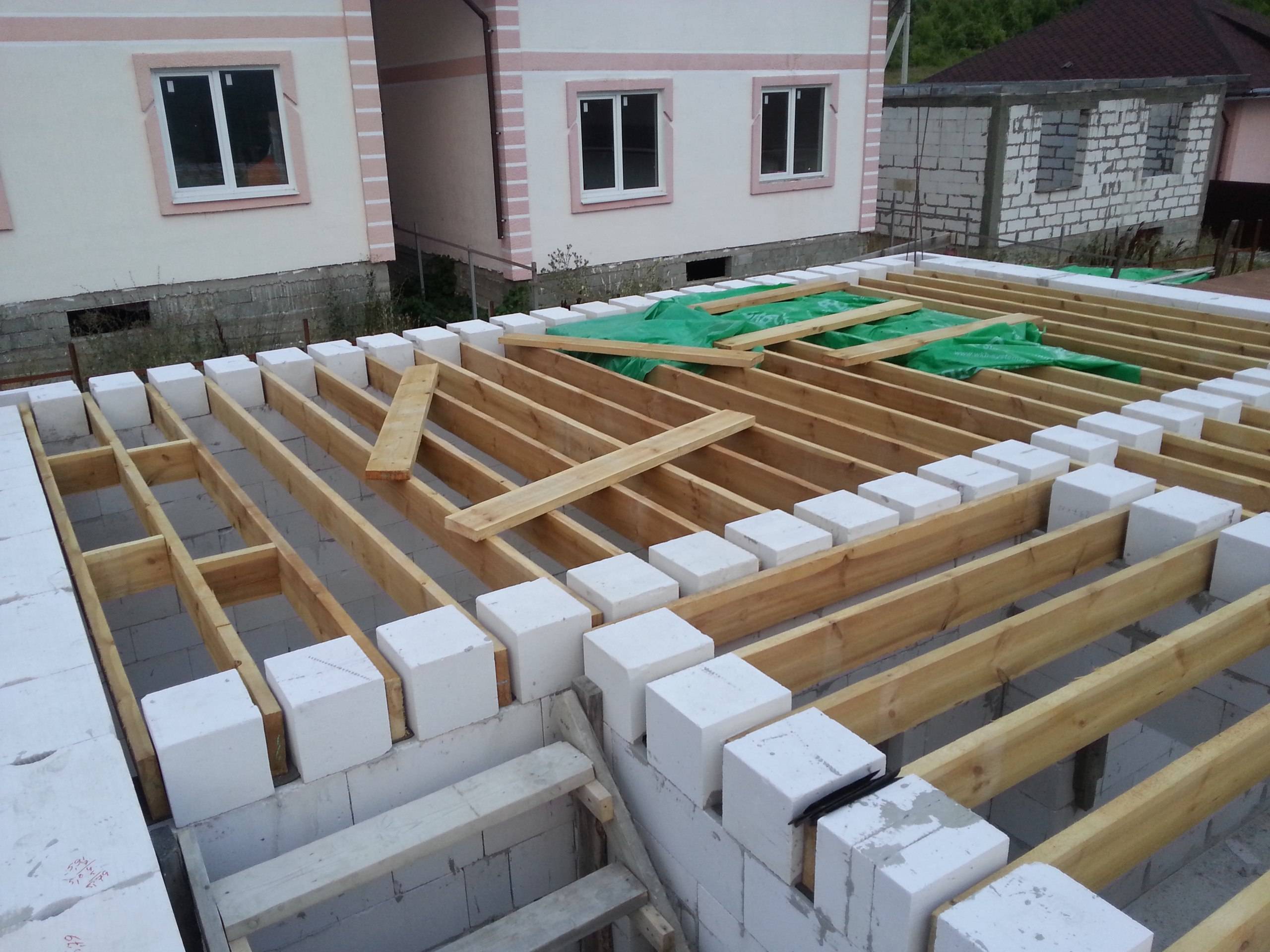

- На 2 противоположные несущие стены монтируются балки с шагом в соответствии с размерами блоков.
Фото 10. Установленные на стенах балки
- Пространство между балками заполняется блоками-вкладышами, формируя, таким образом, несъемную опалубку для последующего бетонирования.
Рисунок 11. Заполнение блоками пролетов между балками
- Изготовляется армирующая сетка из рифленой арматуры, которая укладывается поверх блоков.
Фото 12. Армирование СМП
- Бетонируются пустоты между рядами блоков и верхний слой сверху них толщиной 50 мм.
Фото 13. Бетонирование сборно-монолитного перекрытия
Техника и последовательность работ показаны в следующем видеоматериале:
Материалы для звукоизоляции перекрытий из дерева
Шумоизоляция дома может проводиться при использовании разных
технологий
Поэтому важно ознакомиться с основными способами, чтобы можно было намного
проще и быстрее выполнить все поставленные работы. Каждый вариант имеет свои
положительные и негативные стороны, но все же потребители, учитывая мнение
экспертов, смогли составлять перечень наиболее подходящих:
- Волокнистые звукопоглощающие. Это
наиболее эффективный способ защитить помещение от нарушений звукового фона. В
этой категории присутствуют рулонные и листовые изделия, а именно эковата,
базальтовые и минеральные плиты. Панели устанавливаются по всей площади
перегородки между полом верхнего этажа и потолком верхнего. В дополнение плиты
могут комбинироваться с другими вариантами изделий. - Войлок. Изделие идеально
зарекомендовало себя при установке поверх лаг, а также в стыках, где присутствует
недостаточная плотность, поэтому требуется дополнительная защита. - Полистирольная, пробковая и резинопробковая
подложка. Это рулонное изделие тонкой структуры, который укладывается
на балки или под напольная поверхность верхнего этажа во избежание появления
ударного шума на нижнем. - Песок. Если комбинировать песок с
рулонными покрытиями, то можно добиться особой эффективности в рамках шумоизоляции.
Дополнительно применяется полиэтиленовая подложка во избежание просачивания
песка. - Керамзит. Это кусковое строительное
сырье, которое по принципу монтажа идентичное с песком. - Черновой пол. Создается по
технологии «плавающего» пола без крепления к лагам. Применяются для этого листы
ДСП или ОСБ. Шумоизоляция обеспечивается за счет отсутствия жесткого скрепления
с перегородками.
Виды конструкций перекрытий

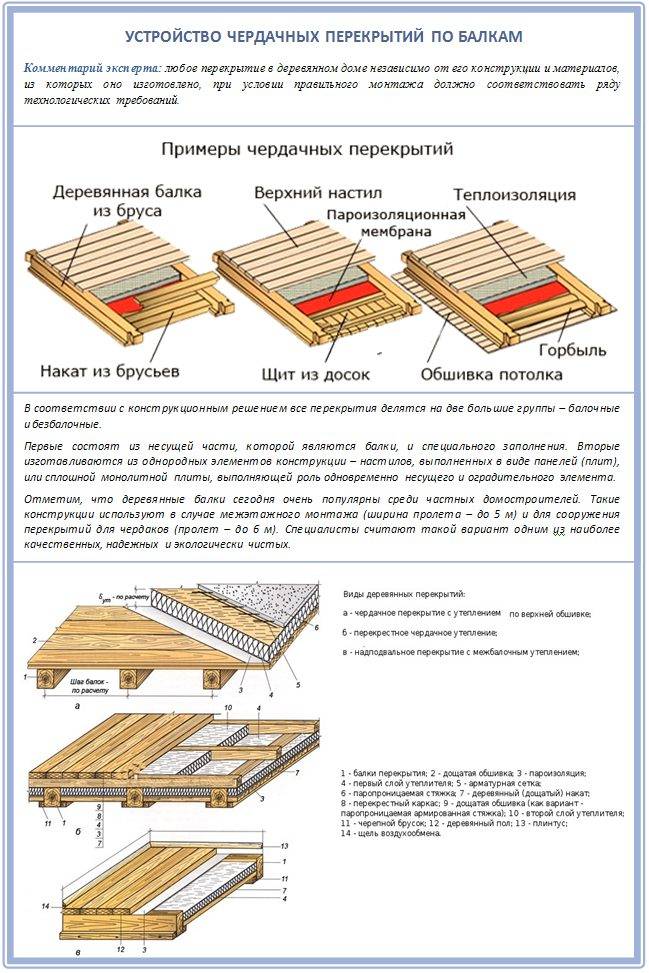

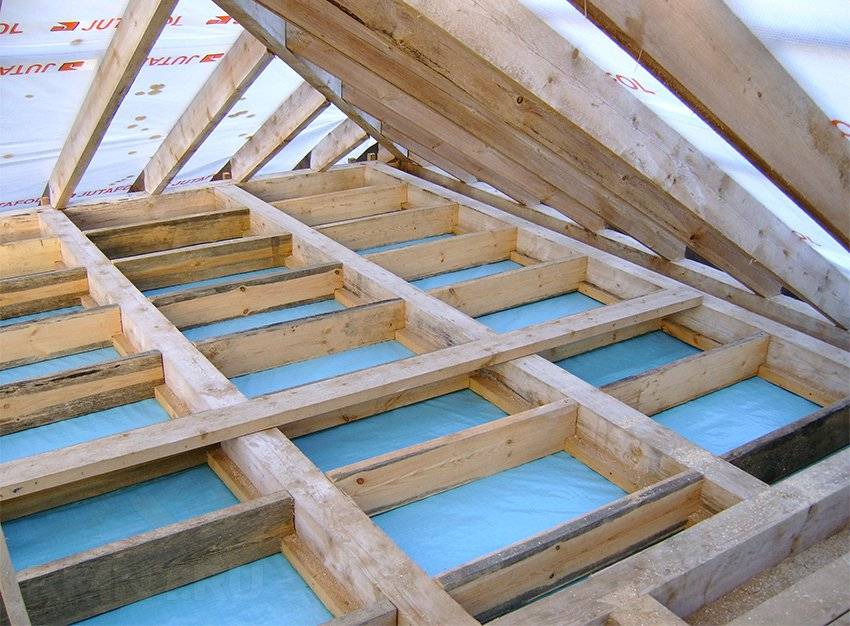

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.
Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время
Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу

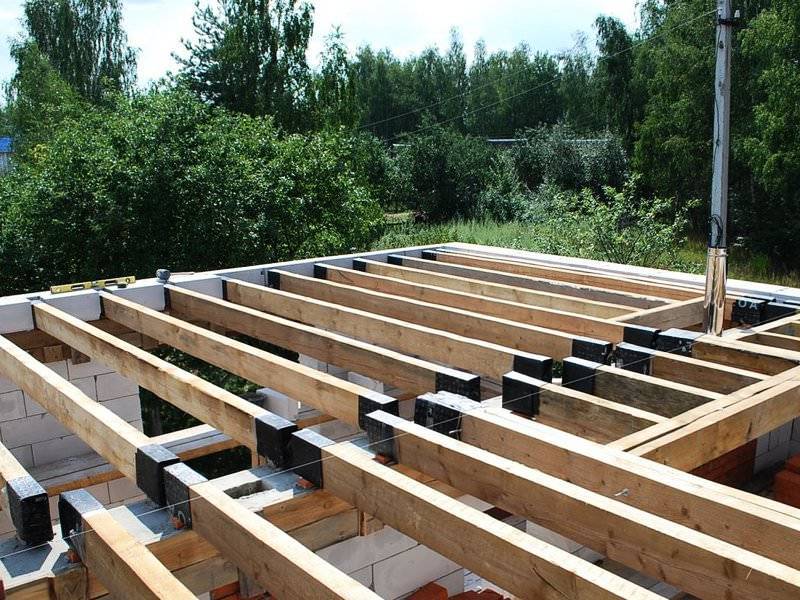

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:
А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.
В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.
Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.
Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.
В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.
Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.
Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.
Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.
Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.
Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.
К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:
А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:
Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.
Завершающие операции
Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.
Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.
Общие сведения
Разновидности перекрытий
Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и пароизоляцией. Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.
Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают потолком, и он является элементом дизайна.
Преимущества
Есть несколько весомых преимущества, к которым можно отнести:
- Простоту установки.
- Способность к перекрытию больших пролетов.
- Небольшой вес.
- Большой срок эксплуатации.
- Высокий уровень безопасности от пожаров.
- Материал не поддается деформации.
Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.
Требования к балкам перекрытия
Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.
Состоят они в следующем:
- Балочные изделия обязательно должны быть сделаны из хвойных пород дерева, так как именно они имеют высокий запас прочности. При этом влажность древесины должна быть не больше 14%, так как в противном случае лаги под нагрузкой будут иметь большой прогиб.
- Запрещено для создания балок перекрытия использовать древесину, которая подверглась заболеваниям, грибку или она была испорчена насекомыми.
- Перед началом монтажа элементы для создания балок следует обрабатывать антисептиками.
- Для того чтобы в будущем пол или потолок не прогибался из-за нагрузки, следует сделать строительный подъем. Чтобы это выполнить, потолок нижнего этажа должен иметь незначительный подъем – это не будет вам мешать, наоборот, при нагрузке все выровняется и будет в нужном положении.
- Если вы планируете укладывать брусья с большой частотой, то вместо них можно использовать доски, которые нужно обязательно устанавливать на ребра.
Порядок расчета
Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.
Для этого вам потребуется:
- Определить, какова будет длина пролета, на которой и будет производиться установка.
- Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
- С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.
Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.
Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).
Пирог межэтажного перекрытия по деревянным балкам
Перекрытие между этажами играет роль одновременно и потолка нижнего, и пола верхнего этажа. От того, насколько правильно будет устроен пирог межэтажного перекрытия зависит звуко- и пароизоляция между помещениями, и его надежность. Конструкция может содержать в своей основе железобетонные плиты, монолитную заливку бетонным раствором, или деревянные балки.
Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.
Типы конструкций для деревянного межэтажного перекрытия
Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.
Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.
Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.
Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.
В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.
Утепление перекрытия
Важные нюансы, которые необходимо учесть до начала работы:
- Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
- Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
- Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

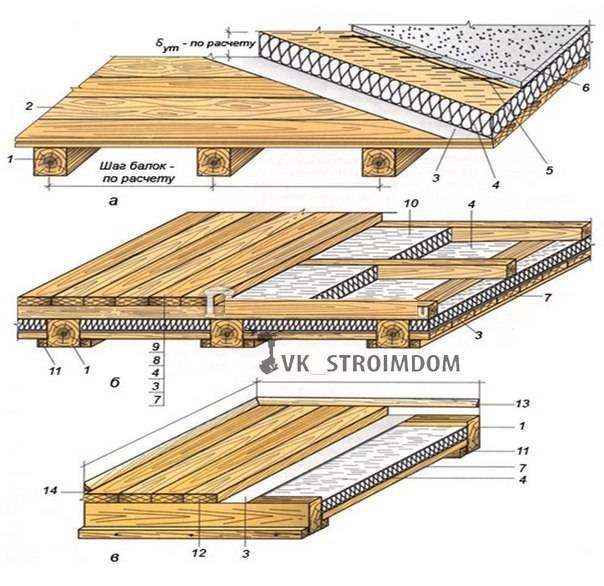

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:
- Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
- Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
- Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
- После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
- По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
- Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
- После чего можно осуществлять чистовую отделку потолка выбранными материалами.
