Ригель в строительстве каркасного дома и других сферах? Определение +Фото и Чертежи

Использование ригелей

Что такое ригель

Ригель представляет собой массивное железобетонное изделие с армированием, служащее для объединения вертикальных конструкций, таких как стены, опоры, подвесы и колонны. Без него не обойтись при сооружении зданий, в которых будут присутствовать длинные коридоры и высокие стены.

Большинство модульных построек и оконных комиссур подразумевают использование железобетонных распорок. Поддерживающие конструкции из железобетона применяются в качестве стоек в ЛЭП, благодаря чему происходит расширение площади несущего основания и увеличение способностей опор. Для многоэтажных зданий и габаритных построек оптимальным выбором станут 12-метровые ЖБИ ригели, обладающие большей прочностью и способные выдерживать мощные нагрузки и давление, вытесняя любой стальной материал.

Нюансы каркасного строительства

Грамотный подход к этапам монтажа позволяет использовать звукоизоляционные материалы

Несмотря на разновидности каркасных построек и вполне успешный опыт европейских соседей, российский потенциальный домовладелец не спешит отдавать свой голос за каркасную технологию. Причин тому несколько и их мы попытаемся полностью разъяснить, чтобы развеять все сомнения.

• Итак, считается, что каркасный дом имеет низкий уровень звукоизоляции. Это действительно так, но только если коттедж будет использоваться исключительно в первозданном виде. То есть без наружной и внутренней отделки. Грамотный же подход к этим этапам монтажа позволяет использовать звукоизоляционные материалы типа штукатурки и мембраны, чтобы снизить уровень проникновения децибел с улицы в дом.
• Кроме того, СИП панели почему-то считают неэкологичным строительным материалом. Однако производитель предоставляет сертификаты, свидетельствующие о том, что готовые панели полностью изготовлены из качественного и экологичного сырья.
• Также предъявляются претензии к пункту пожаробезопасности дома по каркасной технологии. Однако коттеджи из панелей относят к разряду горючести, что и дерево. Поэтому такие коттеджи можно смело поставить в ряд с брусовыми или бревенчатыми домами. Достаточно грамотной обработки панелей и каркаса антипиренами, чтобы защитить дом от горения.
• Дополнительно сомнению подвергают долговечность готового каркасного дома. Однако, исходя из опыта зарубежных коллег и сограждан, а также из простейших математических расчетов, каркасный дом может прослужить 60-70 лет. Такой срок вполне можно считать оптимальным для дома на два поколения, что много значит для каждого застройщика.

Конечно, если хочется возвести дом на века, то здесь нужен только камень. А в качестве альтернативного, недорогого и качественного строительства можно использовать каркасную технологию.

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

Однополочный вариант железобетонной конструкции

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

• сечение;
• форма;
• площадь;
• длина;
• способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Элемент служит опорой для перекрытий

Материал и параметры

1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

В производстве строительного элемента применяется тяжелый бетон

1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

• горячекатаную;
• укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Двухполочный сборный элемент

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

Однополочный Предназначен для поддержки плит одной стороной. В качестве примера можно привести:лестничную клетку;

крайние пролеты помещений.

Цена зависит от размеров. Двухполочный Изделие предназначено для создания опоры плит с 2-х сторон. Применение — при монтаже средних пролетов. Бесполочный Имеет прямоугольное сечение, используется для перекрытия из плит указанного вида.

Бесполочный строительный элемент для перекрытий

Рассмотрим функциональность элемента:

• соединяет части несущих вертикальных конструкций;
• создает пространственную твердость всей арматуры;
• позволяет гарантировать геометральную стабильность строения;
• своевременно передает нагрузки с балки на опорный механизм;
• увеличивает поверхность и прочность бетонного фундамента;
• поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

• с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
• актуальны они в процессе монтажа модульных сооружений;
• ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

Применение в строительстве – создание многоэтажных конструкций

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Отличие ригеля от балки

Ригель можно отнести к одному из узкоспециализированных видов балок. Балка — понятие более широкое. При проектировании ее работа, как самостоятельной единицы конструкции каркаса, рассчитывается преимущественно на изгиб, независимо от способа укладки, — под наклоном или горизонтально.

Балки делают деревянные или металлические, они часто бывают с пустотами внутри. Для таких изделий характерна пониженная масса.

В отличие от балки, ригель из железобетона:

1. Делают для выполнения заданных функций, которые не меняются в зависимости от условий.
2. Устанавливают изделие только горизонтально.
3. Детали в зависимости от места применения делают различных форм, сечений, профилей. Его материал также может по параметрам отличаться в связи с назначением.

Балки изготавливают менее специализированные. Серии выпускаемых промышленностью ригелей отличаются широким спектром типоразмеров, поперечных сечений, длин.

Так серия 1.402.1-20с используется в районах с повышенной сейсмической активностью (до 9 баллов), в сооружениях с сетками колонн для каркасов производственных зданий.

Серия 1.402.1-19 с помощью стальных связей обеспечивает продольную устойчивость в несейсмических регионах или сейсмических — до 7 баллов.

Изделия 1РОР6.56-60 АIIIв используются для административных, общественных и промышленных сооружений в качестве опор, которые устанавливают в систему стоек. Прочность фундамента и его площадь увеличиваются.

В строительстве такие конструкции пользуются спросом, потому что для балок перекрытий и покрытий могут являться надежной опорой. Несущие элементы, расположенные вертикально и горизонтально, соединяются жестко.

Чем ригель с добавками в бетон лучше ригеля, изготовленного без добавок?

Прежде, чем ответить на этот вопрос, давайте вспомним, что любая продукция ЖБИ подвергается постоянному воздействию дождя, снега, морозов и это отрицательно влияет на эксплуатационные характеристики железобетонных изделий. В каркасном строительстве очень опасно разрушение балок, плит и ригелей под атмосферным воздействием и, конечно, в большей мере защиты от этого требуют ригеля строительные.

Предприятия химического сектора постоянно работают над созданием продуктов, улучшающих рабочие характеристики многих строительных материалов, и не последнее место занимают различные химические добавки для бетонов.

Компания GOODHIM наряду со многими эффективными добавками разработала уникальный суперпластификатор для бетонных изделий. Добавление пластификатора в бетонную смесь повышает ее пластичность и текучесть на столько, что она равномерно заливается в форму и обволакивает арматурный каркас, положительно влияя на проникновение связующих частиц ингредиентов, сокращая водоцементное соотношение тем самым увеличивая прочность железобетонного изделия.

Суперпластификатор INTERPLAST AT от Гудхим универсальная добавка для бетона, повышающая его прочность, водонепроницаемость и морозостойкость до 150 циклов, что делает ригеля с этой добавкой практически не разрушаемыми.

Купите оптом по выгодной цене

Суперпластификатор универсальный для бетона INTERPLAST АТ

Добавка на поликарбоксилатной основе GOODHIM INTERPLAST AT для теплых полов

Суперпластификатор универсальный для фундамента GOODHIM INTER PLAST AT F

Посмотреть все товары категории

О маркировке

Данные несущие железобетонные конструкции должны соответствовать ГОСТу, и малейшее отклонение от стандарта отражается на надежности и эксплуатационных характеристиках изделия. Продукция маркируется специальным кодом, содержащим цифровые и буквенные значения через дефис.

До дефиса:

• буквы – вид ригельной конструкции;
• цифра до точки – высота сечения;
• число после точки – округленный показатель длины в дм.

Таблица технических параметров разных марок ригеля

После дефиса:

• величины нагрузки и порядковый номер;
• класс стали.

Производитель может указывать и свою маркировку, но она не противоречит ГОСТу. Так, на примере маркировки ригеля РДП 6.56–110АIV становится понятно следующее:

Конструкция ригелей железобетонных

• РПД – тип конструкции для многопустотных плит.
• 6 – высота (дм).
• 56 – длина.
• 110 (кН/м) – несущая способность.
• A-IV – класс стали, заложенной внутри конструкции.

В ряде случаев упоминаются особые обозначения железобетонной конструкции для специфических условий, таких как среда агрессивного газа, сейсмические толчки или же монтаж вспомогательных закладных узлов.

Ригельные балки для опалубки

Отличаются элементы формами и размерами ригеля для опалубки. Выделяют следующие разновидности:

• Бесполочные. Это элементы прямоугольного сечения, применяют их при монтаже опалубок перекрытий;
• Однополочные. Ригельные балки, имеющие сечение в форме буквы «Г». Этот вариант используется при строительстве лестничных клеток.
• Двухполочные. Ригельные балки с сечением в форме буквы «Т», этот вариант может служить опорой для двух палуб опалубки.

Такие формы характерны для железобетонных и металлических ригелей. Помимо ригелей, в состав опалубки входят следующие элементы:

• балки двутавровые;
• палубы из ламинированной фанеры;
• расходные элементы – уголки, подкоси и пр.;
• крепеж.

После сборки ригельно-балочной опалубки получается прочная и надежная конструкция, способная выдерживать давление до 8000 кг на квадратный метр. При использовании ригельных балок со специальной перфорацией, можно собирать формы самых разных размеров, так как стяжные винты можно устанавливать в наиболее удобных местах. Это особенно актуально при постройке форм для колонн и других архитектурных элементов небольших линейных размеров.

Ригели и балки – это элементы, из которых собирается опалубка для постройки различных архитектурных элементов начиная от фундамента, заканчивая колоннами и другими украшениями здания. Используются ригели для создания несущей основы каркаса, изготавливается этот элемент из дерева, металла или армированного железобетона.

Ригель металлический в строительстве

Металлический ригель

Основные характеристики железных ригелей:

• высокая жесткость;
• прочность;
• небольшая масса;
• устойчивостью к деформации;
• быстрый монтаж;
• длительный срок эксплуатации.

Назначение ригелей из металла:

Так как эти конструкционные элементы способны выдерживать большие нагрузки, то их укладывают как балки. Металлические ригели используются в строительстве ангаров, гражданских и промышленных сооружений, ограждений, пешеходных переходов, мостов, путепроводов, виадуков и т. д. В электроэнергетике их используют для повышения площади несущего основания мачт ЛЭП, в результате чего равномерно распределяются горизонтальные нагрузки на опоры.

Все типы ригелей крепятся с помощью жесткого (сварного, болтового) или шарнирного соединения. При этом во всех ответственных металлоконструкциях предусматривают температурный шов, так как при изменении температуры воздуха металл расширяется или сужается.

Виды металлических ригелей:

• Тавровый ригель, имеет одну полку, которая позволяет укладывать плиты перекрытий, лестничные марши и т .д.
• Двутавровый ригель чаще используют для центральных пролетов.
• Прямоугольные ригели в основном используют в качестве опор для плит перекрытий, так как основная нагрузка идет сверху.

Особенности изготовления ригеля:

Для того чтобы изделие использовать по назначению и повысить надежность возводимого строения, металлический ригель делают предварительно напряженным. Для этого используют горячекатаную, конструкционную сталь различных марок, которую обрабатывают термомеханическим способом. Напряженные элементы обладают высокими эксплуатационными характеристиками, поэтому они способны выдерживать высокие и длительные нагрузки на протяжении всего периода эксплуатации объекта. Все детали металлического ригеля изготавливают из одной марки стали, при этом качество и целостность металлических изделий проверяют специальным ультразвуковым дефектоскопом.

Кроме того, после изготовления или монтажа металлических ригелей, их обрабатывают антикоррозийными составами (эмали или лаки), так как металл боится воздействия влаги.

Монтаж металлического ригеля

Металлический ригель, незаменим в строительстве, так как позволяет быстро возвести любое сооружение, а его функциональность не могут заменить другие конструкционные элементы. В частности без них не может обойтись промышленность и транспортная инфраструктура. Использование в производстве металлических ригелей передовых технологий, а также многоступенчатый контроль качества гарантирует их надежность.

Отличие ригеля от балки заключается в следующем:

• Ригель – это балка, выполняющая опорную функцию.
• Он устанавливается лишь в горизонтальном виде.
• Балка работает преимущественно на изгиб.
• Назначение балки заключается в перекрытии строительных конструкций.
• Балка – самостоятельный строительный и расчетный элемент.
• Ригель – это часть опорной рамы, тесно связанная со стойками.
• Сфера применения ригеля более широка.
• Он производится из дерева, металла и железобетона.
• Балки бывают деревянными и металлическими.
• Ригель – это стержень любой конструкции.
• Балка является основой для построения каркаса.

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

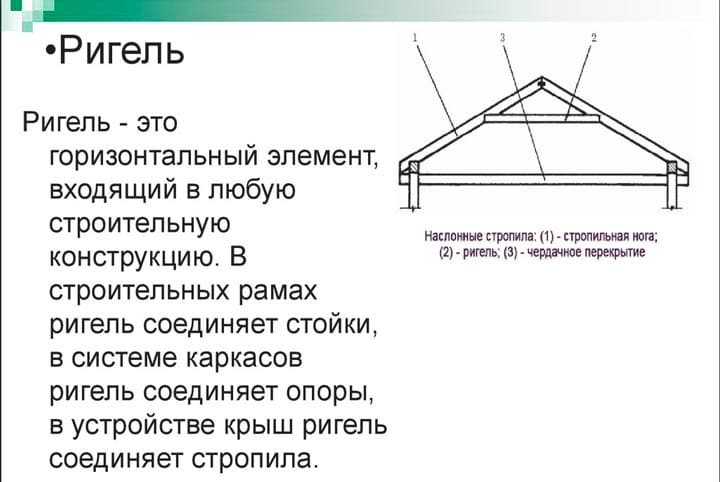

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

1. Ригель является горизонтальной опорой, а балка является ;
2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Как декорировать бетонную балку в коридоре?

Отправлено 11 Октябрь — Уважаемые форумчане. У нас трешка в пятиэтажке 57 года постройки. Через всю квартиру на потолке проходят балки ригели. И, если в комнатах они совпадают со стенами, то в прихожей они выступают вниз от уровня потолка сантиметров на Предыдущие хозяева заделали их в арки ригеля две штуки.

Может еще есть какие способы обыграть эти ригели. Сносить их, как я понимаю нельзя. Отправлено 11 Октябрь — а фотки вашей проблемы не покажите?

Вот такой «ужас» живет у нас в прихожей. Голову сломала — как красиво его оформить. Потолок будет натяжной. Двери и плинтус — белые.

Отправлено 11 Октябрь — всякая такая лепнина. Вот, например, как на этой картинке.

Если выступ неглубокий, то можно декорировать его и другие части комнаты под полуколонны. Небольшая глубина позволит не потерять ощутимую часть площади, при этом можно дополнительно зрительно увеличить высоту потолков или уменьшить длинную стену. Этот вариант будет особенно уместен в классических и неоклассических интерьерах, хотя подойдет и для стилей модерн, контемпорари, арт-деко.

Потолочный ригель — как его лучше обыгрывать?

Соответственно стилю украшают «колонны» лепкой или просто имитируют мрамор и другие камни. Колонн может быть от двух до шести, что зависит от габаритов стены с выступом. Правда, придется уже добровольно соорудить еще несколько коробов того же размера, поскольку одна полуколонна будет выглядеть нелепо.

Хотите по-особому выделить фотоколлекцию или картины? Тогда можно смело выбирать выступ для этого. Выделите эту зону специальной подсветкой например, спотами , подберите эффектный фон, расставьте мебель так, чтобы подчеркнуть значение этой части интерьера.

Но для такого декора выступа нужно добиться идеальной его прямизны и ровности.

Другие вопросы по этой теме

Можно просто заказать короб из дерева либо другого материала, если углы слишком кривые. Но и коллекция работ должна быть достойной такого акцента. Это не значит, что подойдут только работы престижных авторов, просто используйте значимую для вашей семьи или тематическую идею для дисплейной коллекции. То, что будет столь эффектно подчеркнуто, должно соответствовать статусу интерьерного фокуса.

Комментарии

Превратите недостаток планировки в уникальную особенность, вызывающую у всех остальных сожаление по поводу отсутствия архитектурного выступа в их доме. Например, присоедините к нему барную стойку. Если выступ глубокий, можно разместить полки с одной или двух сторон.

Или установить у выступа диван, и закрепить на самом выступе удобную откидывающуюся столешницу как журнальный столик либо подставку под ноутбук.

Создайте нечто, что невозможно повторить на ровной стене.

Назначение

Ригели соединяют вертикальные конструкционные элементы сооружений, сами являясь опорами для плит перекрытий. Данная функция способствует формированию жесткой пространственной прочности арматуры постройки, объединенной сваркой. Такие конструкции гарантируют геометрическую стабилизацию сооружения в целом, передавая вес горизонтальных конструкций на опорный вертикальный «скелет» здания. Пояс из подобных изделий способен поднять цоколь над фундаментом на нужную высоту, укрепить и разгрузить последний. Их задействуют для сборки сооружений с широкими пролетами помещений (ангары, торговые залы), усиления колонн в помещениях с высокими потолками.

Данные элементы проектируются, чтобы выдерживать значительные нагрузки, когда уложены как балки или используются как колонны. Железобетонными ригелями в многоэтажных зданиях могут формироваться оконные комиссуры, ограды. В строительстве повышенной этажности и в конструкциях особенно больших габаритов задействуется модификация ригеля, которая имеет длину 12 м.

Данная разновидность проявила себя надежнее, чем образцы из стали. Транспортная инфраструктура (ограждения, парапеты, переходы, виадуки, и пр.) активно сооружается с применением ригелей. В энергетике изделия используются для увеличения площади несущего основания мачт линий электропередач, что позволяет горизонтально распределять нагрузки для повышения несущей способности опор.

Каркасные и каркасно-брусовые сооружения

Каркасный дом — индивидуальное здание малой этажности, обычно до трех этажей. В основе такого дома установлен деревянный каркас из балок и стоек, заполненный утеплителем. Утепляющий слой (это может быть базальтовое волокно, стекловолокно, эковата, опилки, лен) располагается между внутренним пароизоляционным контуром и гидро/ветрозащитным внешним слоем.

Каркасно-брусовой дом — российская технология, предполагающая применение пиломатериалов естественной влажности. Скелет монтируют из бруса различного сечения:

• 150х150 для стыков стен,
• 150х100 для дверных и оконных проемов,
• 150х50 — для других элементов.

Поскольку брус склонен к усыханию, применяется льняной джут. Стойки устанавливаются сразу вертикально, металлическими уголками их фиксируют к нижней обвязке для устойчивости, пока не соединят с верхней обвязкой стены.

Важное отличие: стена может сгнить, если наглухо закрыть сырой брус, поэтому надо организовывать вентиляционный зазор

Производство ригеля

Схема монтажа железобетонного ригеля

Технологический процесс изготовления железобетонного ригеля начинается с заливки тяжеловесного бетона, марка смеси которого должна быть не меньше B-22.5. Затем происходит армирование сверхстойкой горячекатаной (или усиленной термомеханическим воздействием) арматурой, присоединяемой вязальной проволокой. Это позволит усилить надежность конструкции.

Опалубка собирается из досок или листов металла, а для боковин применяют влагоустойчивую фанеру. Форма монтируется на основание и выравнивается в горизонтальном положении. Чтобы опалубка железобетонной конструкции смогла равномерно заполниться бетоном, смесь должна подвергаться вибрации. При производстве железобетонного ригеля должно строго соблюдаться следование ГОСТу, где ограничение на выбоины в конструкции не превышает 0,1 мм.
