Как прочистить абиссинский колодец своими руками
Истинные хозяева абиссинского колодца вырабатывают в себе привычку выполнять раз в год, после зимы, профилактическую чистку колодца. Воду нужно просанировать даже в том случае, если она внешне выглядит чистой.
При санации используют обычный перманганат калий (марганцовку). В ведре воды растворяют одну столовую ложку марганца и засыпают раствор прямо в шахту. По истечении 2-3 часов полностью откачивают воду. Выливают прямо на огород. Это помогает заодно и землю продезинфицировать.
Капитальная прочистка колодца включает прочистку ствола колодца и прочистку заиленного дна. Это трудоёмкая работа, но результат отличный.
Прочистка ствола абиссинского колодца своими руками выполняем с помощью треноги и ерша.
Для этого сооружается тренога с небольшим блочком на верху. Крепится трос, к концу троса крепится ерш. Сделать его можно своими руками из металлической проволоки или сетки-рабицы. Возвратно-поступательными движениями ерш двигается по вертикальной трубе до самого дна, тем самым прочищая от загрязнений ствол абиссинского колодца.
Затем на это же сооружение треноги вместо ерша крепится желонка. Желонка представляет собой трубу около 3 метров длины с меньшим диаметром ствола колодца. На нижнем конце желонке есть обратный клапан.
Он не даёт возможность попасть песку и грязи в трубу при резком её опускании вниз. Этими движениями очищается дно и вернуть производительность абиссинскому колодцу. Удачной находкой можно считать острые зубья на нижней кромке трубы. Они будут выполнять роль разрыхлителя. Именно зубья при резком опускании трубы взбаламучивают грязь на дне, поднимают ее наверх.
Прочистка желонкой
Процесс прочистки желонкой заключается в резком опускании трубы и резком поднятии на верх на 80 см. когда вода с грязью и илом попадает во внутрь трубы, то назад не выходит (обратный клапан не даёт). Сделать нужно таких движений примерно 4 раза. Затем желонку поднимаем наверх тросом и промываем. Эту процедуру нужно делать несколько раз, пока скважина полностью не очистится.
Существуют специальные предложения для тех, кто не желает использовать желонку для прокачки своей скважины. Здесь можно предложить промывку с использованием воды, продувку воздухом под давлением или использование насоса.
Есть случаи, когда требуется более сложный уход. Если прокачка ничем не может помочь, насос необходимо поднять на поверхность, после чего осмотреть его и фильтр.При необходимости промыть или отремонтировать.
История колодца

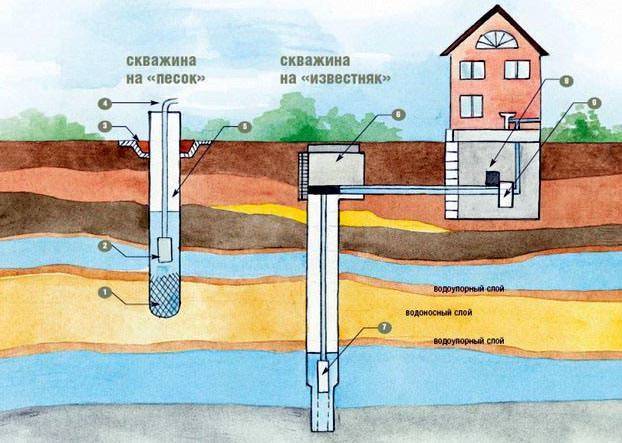

Типы скважин.
В 1867-1868 гг. на территории Эфиопии, которая раньше называлась Абиссинией, проводилась военная операция. Чтобы одержать победу над противником, солдаты были вынуждены преодолеть обширную часть пустыни. Поэтому у них возникло желание обеспечить себя большими запасами водных ресурсов.
Быстрый рост популярности колодца объяснялся его достоинствами, включая невысокую стоимость и простоту реализации. Эти особенности привлекали военных, путешественников и исследователей, которые нуждались в водном источнике.
В России первые упоминания о сооружении появились после завершения военных действий, где оно было изобретено. Систему подробно описал ученый К. И. Маслянников в своей книге, посвященной буровой технике.
Вскоре возле Царского села было пробурено 5 абиссинских скважин, но только 2 сооружения оказались пригодными для эксплуатации, обеспечивая по ведру свежей жидкости в минуту. Остальные не достигли уровня залегания водных ресурсов из-за толстого известнякового пласта.
Абиссинский колодец из пластиковых труб своими руками. Технология проведения работ
Как самому сделать абиссинский колодец? Следуйте описанной технологии:
- Чтобы облегчить последующую работу, выкопайте яму диаметром около 100 мм и глубиной около полуметра (для скважин круглогодичного использования – ниже глубины промерзания грунта).
- Установите наконечник фильтра в центре выемки и начинайте бурение. Забивать трубу можно при помощи блинов от штанги либо тяжелой кувалды. Для облегчения задачи можно воспользоваться садовым буром, он подходит для работы на глубине до 5 метров.
- Во время забивания утрамбовывайте грунт вокруг трубы и прикручивайте дополнительные отрезки. Бурение водой может упростить обустройство абиссинского колодца. Для этого нужно заливать шахту водой и оставлять на час-полтора. Почва пропитается влагой, и работать будет проще.
- При достижении песчаного слоя бурить станет намного легче. Углубите скважину таким образом, чтобы уровень воды в трубе поднялся до одного метра.
- Основная часть работы окончена. Осталось установить насосное оборудование и забетонировать площадку.
Варианты сооружения
Шнековая установка
Чтобы работа шла, как по маслу, нужно выбрать способ монтажа. Их 3.
- Способ № 1 «Забивание штангой». Роль штанги играет прут из металла. Им наносятся удары по наконечнику.
- Способ № 2 «Забивание бабкой». Роль «бабки» исполняет тяжёлый груз с отверстием внутри. Им наносятся удары по обжимной муфте, которая фиксируется клиньями на трубе.
- Способ № 3 «Шнековое бурение». Оптимальный вариант. Используется компактная буровая установка.
Если предпочли третьему варианту первый или второй способ, следует крайне аккуратно забивать иглу, поскольку она может напороться на камень и разрушиться.
Самостоятельное бурение
Технология, с помощью которой можно установить абиссинский колодец своими руками, не отличается особой сложностью.
Выбор места
На первоначальном этапе определяется уровень залегания грунтовой воды:
- замер глубины близко расположенного колодца посредством верёвки с грузилом;
- осуществление пробного бурения на воду;
- оценка поверхностной растительности.
Забивная скважина позволяет осуществить забор воды с глубины не более 15 м. Место расположения скважины должно иметь удаление на 25 м от компостной ямы и септика.
Необходимые инструменты и материалы
Для самостоятельного обустройства абиссинского колодца следует подготовить следующий набор инструментов и рабочие материалы:

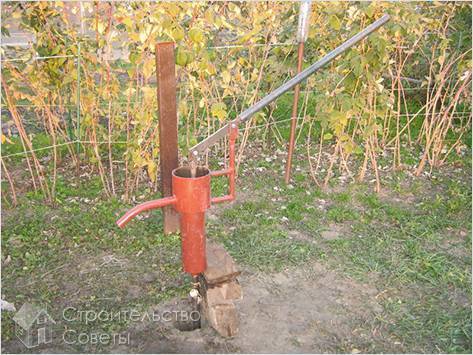

- водяная колонка ручного типа;
- игла, длина которой составляет 1,5 м с наличием сетчатого фильтра из нержавейки и конусообразного оголовья;
- соединительные муфты;
- три трубы с длиной в 1,5 м, с полимерным или оцинкованным покрытием;
- ударный инструмент-баба.

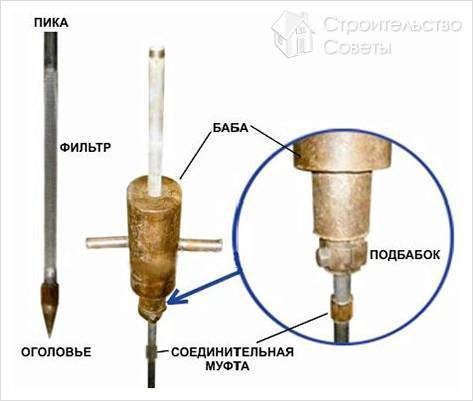

Кроме того следует приобрести специальный подбабок, являющийся хомутом с парой конусообразных вкладышей. Такое устройство обладает способностями цангового зажима и является конусообразным элементом, закреплённым на штанге при помощи упорной шайбы.
Способы забивки
На сегодняшний день практикуется несколько способов забивки, которые имеют некоторые различия как по технологии, так и по эффективности. Главным требованием ко всем способам забивки является сохранение целостности и герметичности труб и колодезного фильтра.
Применение штанги
Способ забивки абиссинского колодца с помощью штанги достаточно прост. Этот метод является самым щадящим, так как импульс от удара приходится на наконечник иглы, который тащит за собой ствол шахты. Нагрузка приходится на растяжение, а не на сжатие задействованных в процессе муфт. Стандартная штанга имеет длину 14 м и вес в 20 кг.
- В пробурённую скважину вставляется колонна с фильтром.
- Собираем штангу из прутков таким образом, чтобы высота штанги превышала высоту колонны.
- В колонну вставляется штанга и забивается, «броском» прутка внутрь трубы.
- Затем монтируется следующий пруток, муфта, следующая труба и так далее. В процессе периодически подливается вода в трубу.
Бабка с заглушкой
Для работ по обустройству скважины данным способом используется не скользящая по штанге, а торцевая бабка. С целью защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется применять бабки, вес которых начинается от 30 кг и более.

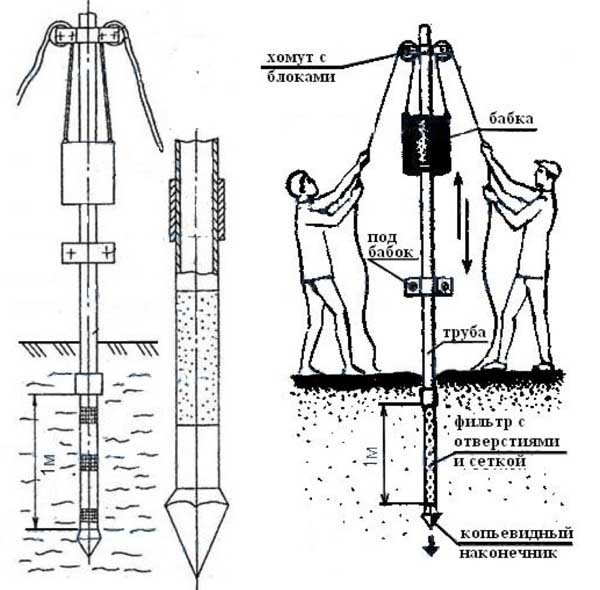

Бабка с подбабком
При проходке используется метод поднятия бабки и бросания её по трубе на подбабок. В результате происходит заглубление ствола на его высоту с последовательным наращиванием его следующей трубой. Бабка, одевающаяся сверху, имеет вес в 22 кг, а длина хода составляет порядка 80 см.
Прокачка скважины
Чтобы водяная скважина работала долгое время, а также для защиты её от образования любых засоров или заиливания и сохранения производительности на должном уровне очень важно использовать так называемую систематическую прокачку
На сегодняшний день использованию подлежат следующие способы прокачки скважины:
- промывка скважины водой;
- продув скважины воздухом;
- применение для прокачки водяной скважины качественного насоса;
- применение желонки.
Абиссинские скважины загрязняются достаточно редко. Показатели производительности такой системы водоснабжения практически не падают. Игла-скважина характеризуется простотой в обращении, но проведение регулярных мероприятий по уходу и прочистке системы позволяют значительно продлить срок эксплуатации.
Бурение скважины абиссинского колодца

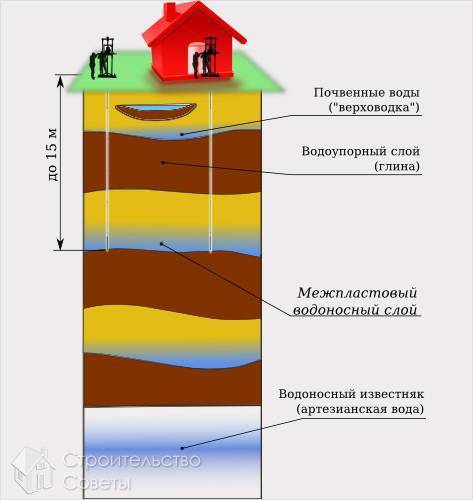

Водоносные слои
В некоторых случая глубина абиссинского колодца достигает 10 или даже 15 метров. Для него используется самый первый водоносный слой, достаточно чистый, расположенный над водонепроницаемой прослойкой из глины.
Вода здесь достаточно чистая благодаря фильтрации, которой она подвергается, поднимаясь снизу через песчаные слои. Но она существенно отличается от воды из артезианской скважины: перед употреблением ее необходимо подвергать тщательной очистке.
Кроме того, из скважины ее приходится поднимать принудительно, с помощью механических или даже ручных насосов.
Санитарные нормы
Как и со всяким автономным водоисточником, при обустройстве этого колодца необходимо соблюдать все санитарные правила. В первую очередь, они не должны располагаться близко к источникам загрязнения: свалки, мусорные и выгребные ямы.
Оптимально желательно разместить эти объекты в противоположных частях вашей усадьбы.
Тем более что для колодца не требуется много места – его размеры позволяют сделать его в любом уголке. Скважину вполне можно оборудовать внутри хозпостроек или даже в подвале жилого строения. Расположение оголовка такого колодца в теплом помещении даст возможность пользоваться им круглый год, включая и зимнее время, не опасаясь его промерзания.

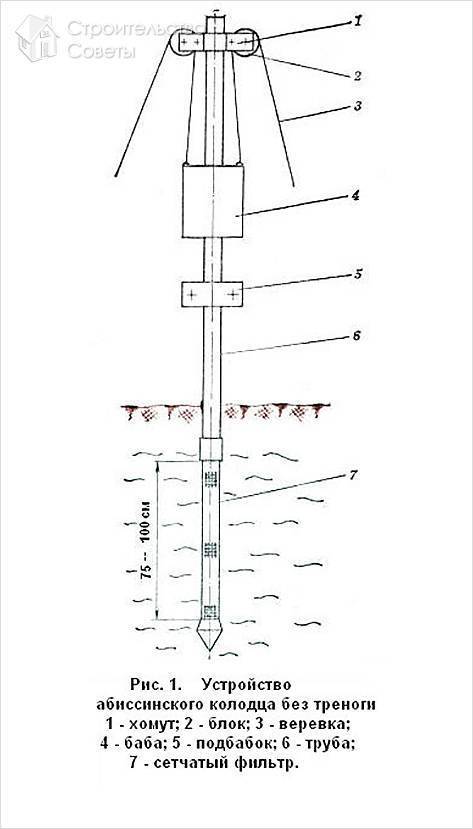

Устройство абиссинского колодца
Такой колодец представляет собой неглубокую и узкую скважину, внутри которой находится толстостенная труба, оснащенная на своем конце специальным фильтром-иглой.
Он выполняет двойную функцию: обеспечивает прохождение сквозь грунт буровой колонны, и играет роль специального фильтра при достижении водоносного слоя, не позволяя скважине засориться.
Где возможно строительство
Устраивать такой колодец необходимо на участках, где водоносный пласт находится в пределах 4 – 8 м глубины или в местах, где до 15 метров есть достаточное давление в водоносном слое, которое сможет поднять воду на глубину 7 — 8 метров. Если вода из пласта поднимается немного ниже 8 м, то можно просто установить насос, заглубив его в грунт.
Основная часть абиссинского колодца – перфорированная труба с головкой (наконечником-клином), и фильтром. Наконечник должен быть по диаметру больше на 20-30 мм. Желательно изготовить фильтр из металла, такого же, как и материал из которого изготовлена труба: это снизит уровень электрохимической коррозии. Сверлят в трубе отверстия 6 — 8 мм диаметром по длине трубы на 0,6–0,8 м. На этом участке трубы наматывают с зазором 1–2 мм проволоку для свободного прохода воды. После намотки проволоку припаивают к трубе в нескольких местах и по концам проволоки. После чего с помощью пайки закрепляют сетку полотняного плетения из цветного металла или нержавейки.
Для углубления труб применяют различные устройства, однако лучше предварительно вырыть яму 0,5-1,5 м, после чего пробурить скважину на 1-1.5 м. Первую трубу с закрепленным фильтром и наконечником вставляют в скважину, выравнивают ее по вертикали и вокруг утрамбовывают грунтом, чтобы труба не сдвинулась при забивании.
Часто для углубления труб используют копр, но можно использовать и другие приспособления. Углубление трубы колодца металлическим прутом диаметром 16-22 мм, вставленном в трубу, состоит в поднимании прута на 1 м высотой и нанесении резких, вертикальных ударов по наконечнику. В результате практически вся нагрузка приходится на наконечник. Можно удлинять прут по мере углубления скважины, а можно закрепить гибкий трос в верхней части металлического прута. Этот способ называют ударно-канатным.
Технология углубления труб для абиссинского колодца следующая: необходимо использовать бабку весом 25–30 кг, это приспособление поднимают за ручки вверх и резко опускают, ударная нагрузка должна приходиться на насадку, закрепленную на трубе-подбабок. При углублении скважины, насадку перемещают вверх по трубе и, если потребуется, навинчивают очередную трубу.
Если неизвестна глубина водоносного слоя, то когда труба будет забита на 4 — 5 м, периодически проверяют, не появилась ли вода. Если у вас тонкий водоносный пласт и неизвестно на какой глубине он находится, то можно забить трубу ниже и не получить воду.
Если абиссинский колодец устанавливать в глинистых грунтах, то может сильно загрязниться сетка фильтра, и можно не понять, что попали на водоносный слой. В этом случае лучше не торопиться и при появлении даже минимального количества воды в скважине нужно прокачивать, а если есть можно, то промывать фильтр, проходя каждые 0,5 м. Для этого используют электронасос, в трубу вставляют шланг и промывают сетку чистой водой.

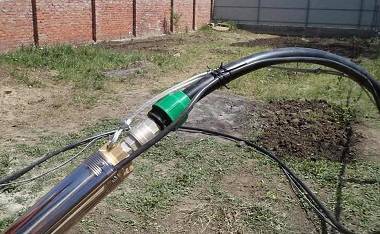

Для подъема воды используют электрический самовсасывающий насос. Еще можно использовать поршневой насос. После монтажа насоса и прокачки скважины вокруг трубы устраивают глиняный замок и делают отмостку из бетона. Время, необходимое на устройство абиссинского трубчатого колодца, составляет около 5-10 часов, и в большинстве случаев зависит от характера грунта и глубины расположения водоносного пласта.
Абиссинский колодец будет служить 10-30 лет, срок зависит от водоносного пласта, качества выполнения работ и от использованного материала. Воду можно качать непрерывно из скважины несколько часов, производительность колодца обычно составляет 1-3 м куб. воды в час.
Как сделать установку для бурения абиссинского колодца своими руками
Самодельная установка для бурения абиссинского колодца вручнуюВыше упоминалось, что скважину можно забивать или бурить, какой из методов лучше, трудно сказать, все зависит от грунта, места и возможностей. Если специализированного оборудования для бурения скважины нет, а нанимать бригаду не хочется, то можно самостоятельно построить бурильную вышку – забивной станок.
Рассмотрим, как делается самодельная установка для бурения скважины игла
В результате получится бурильная установка как на фото
Два уголка длиной 2,5-2,7 м. свариваются углом с длиной основания 110-130 см. Делаем 2 таких детали. В верхней точке нужно предусмотреть место для крепления блока для подвешивания бабки. В качестве основания (платформы) можно использовать брус или шпалы. Конструкция устанавливается и фиксируется, чтобы во время работы установка не двигалась.

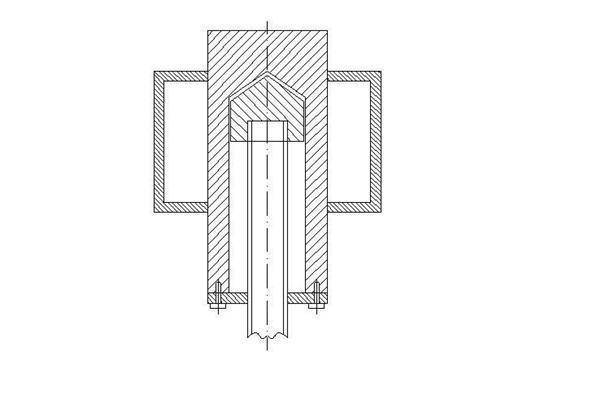

На блок подвешиваем бабку весом 30-40 кг. Внутренний канал бабки должен быть достаточной длины, желательно 60 см. Если будет короче, бабка может слетать со ствола, плюс, снижается сила удара (малая амплитуда). Наличие ручек на бабке позволит в определенные моменты помогать руками при забивании (в особо твердых слоях почвы один человек поднимает бабку натягивая веревку, а второй держа за ручки как бы ускоряет её ход вниз).
Бабка (болванка, забивная баба) для абиссинского колодца — бурение ручной установкойМагистраль для забивания скважины делаем из секций (труб) длиной полтора метра (таких секций должно быть 6-8, зависит от глубины водоносного слоя, предположительное расположение которого определяем заранее – узнаем у соседей, проверяем медной рамкой), плюс одну на запас.
Секции можно делать из нержавеющей трубы (дорого) или из черной стальной бесшовной трубы (доступно). Не стоит использовать оцинкованную трубу, она мягче.
Соединение секций выполняется посредством муфт (только сталь, чугун хрупкий). Тут главное правильно сделать резьбу муфты, которая должна на полвитка-виток оставаться снаружи. В процессе забивания, удар должен приходиться в торец трубы, а ни в коем случае не по резьбе, иначе не получится накрутить следующую секцию.
Игла для абиссинского колодца — забивка ручной установкойКонус (наконечник, игла) должна быть изготовлена из прочной стали. Существует несколько способов устройства клина: круглая форма вытачивается на токарном станке, но многие советуют делать граненный. Также делают из уголка в виде четырехгранника. Главное, чтобы копьеобразный наконечник был больше в диаметре чем сама труба.
Технология забивки скважины самодельной буровой установкой
Технология забивки скважины самодельной буровой установкойВ первоначально пробуренное отверстие (сделанное ручным буром) вставляем фильтрующую трубу. Забивая первую секцию следим, чтобы она была строго вертикально относительно уровня земли. Вынутый грунт тщательно утрамбовываем.
На отцентрованный ствол (трубу) одеваем бабку, принцип забивания прост – натягиваем веревку, конец которой привязан к бабке, резко отпускаем, ударная сила забивает ствол бабкой в землю.
На забитую секцию, накручиваем муфту и следующую секцию. Так как слои грунта могут отличаться по своему составу (глина, песок), то естественно, скорость заглубления также будет варьироваться, поэтому не пугаемся, если в одном месте идет быстро, в другом туго.
Перед установкой последней секции, где по идее должна быть вода, засаженную трубу заполняем водой. В процессе, т.е. для смягчения хода можно заливать из ведра с лейкой, а для проверки – обязательно под давлением. Для этого нужно подключить электрический самовсасывающий насос.
Следует понимать, что промывка сетки (фильтра иглы) под давлением – важный этап. Труба в процессе бурения проходит разные слои, и сетка фильтра забивается породой, грунтом и глиной, поэтому достигнув водоносного слоя, вода может просто не проникать в трубу. Если подавать воду под давлением, и она не возвращается обратно фонтаном, значит цель достигнута – вы в песке. Заливаем в трубу воду из лейки – уходит, значит всё правильно сделано.
Остается сделать стяжку вокруг трубы, подключить насос и качать воду.
Заключение
Из статьи видно, что технология устройства абиссинского колодца не представляет собой особых сложностей. Все материалы, инструмент и оборудование, необходимые для его полноценного функционирования вполне доступны и не дороги. Таким образом, потратив всего один день на бурение, вы получаете полную независимость от центрального водоснабжения на длительный срок.
Строительство абиссинского колодца
Материалы и оборудование
Для строительства такого колодца нам потребуется буровая колонна. Подобные скважины обычно формируют из стальных прочных труб диаметром от дюйма до полутора. Герметичные резьбовые соединения надежно фиксируют их друг с другом. Шаг резьбы должен быть небольшой.
Для защиты мест соединения на эти отрезки надеваются специальные муфты, толщиной чуть больше основной трубы. Непременным элементом такой буровой колонны является особенный фильтр-игла.
Можно ли изготовить оборудование своими силами?
Можно. Делается это по следующей технологии:
- В прочной металлической трубе, с сечением как у основной колонки, проделываются пятимиллиметровые отверстия. Располагаются они в шахматном порядке, чтобы целостность трубы была сохранена максимально.
- Вдоль этой трубы расположены опорные стержни, которые изготовлены из металлической проволоки. Их назначение – создавать зазор между внешней обмоткой и телом трубы.
- Поверх упомянутых стержней накручивается металлическая проволока, имеющая V-образную форму. Весь этот узел является первичным фильтром. Опорные стержни, корпус трубы и намотанная проволока связывается между собой с помощью сварки.
- На конец трубы крепится наконечник в форме копья. Его наружный диаметр немного больше диаметра самого фильтра. Благодаря этому при движении сквозь грунт конструкция фильтра не разрушается.
Ударное бурение абиссинского колодца
Самым распространенным типом пробивания абиссинского колодца всегда считалось ударное бурение:
- Сначала выбирается подходящее место.
- Затем там проделывается установочный шурф, глубина которого составляет полтора-два метра. Для этого можно использовать даже элементарный ручной бур. Шурф необходим для достижения устойчивого положения колонны на самом начальном этапе бурения.
- Над сделанным шурфом устанавливается тренога, которую можно сделать из металлического уголка или деревянных прочных жердей.
- Вверху этой треноги закрепляется крюк, на который подвешивается механическая или ручная лебедка или блок.
Что такое ударное бурение? Это повторяющиеся последовательно удары специальной тяжелой бабкой по подбабку.
Последняя представляет собой цилиндрическую конструкцию, размещенную на самом верху буровой колонны. Буровая колонна погружается в грунт, постепенно к ней присоединяются дополнительные колена, с помощью муфт и резьбового соединения.
Методы бурения можно менять по мере прохождения различных слоев грунта. Так как у разных слоев различные характеристики, то вместо игольчатого можно использовать винтовой бур или бур-ложку. Но чтобы поменять наконечник бура, придется извлечь буровую колонну.
Ударное воздействие осуществляется до того момента, когда наконечник бура пронзит песчаный водоносный слой и уткнется в ниже расположенную глиняную подушку, являющуюся водонепроницаемой. Понять, что бур оказался в районе водоносного слоя, несложно по поглощению воды трубой.
Кода фильтр-игла достигнет водоносного слоя, колодец следует раскачать. К оголовку скважины нужно присоединить насос, и под давлением подавать на глубину воду. Она размывает водоносные слои, и в районе фильтры образуется полость, которую тут же заполняет вода. Мероприятия по раскачке проводят по мере надобности, обычно один раз в несколько лет.
Преимущества и недостатки скважины иглы
Абиссинские скважины обладают рядом преимуществ, которые стали причиной их широкого распространения.
- При меньшем диаметре абиссинская скважина, своими руками выполненная, не уступает своим более крупным аналогам.
- Источник оснащается поверхностными (более удобными для ревизии и ремонта, чем погружные модели) насосами.
- Установленный своими руками абиссинский колодец, благодаря своим особенностям может стать практичным и удобным вариантом там, где использование обычной скважины не практично или вовсе невозможно.
- При небольшой толщине песчаного водоносного слоя «поймать» его тонкой обсадной трубой проще (в некоторых случаях скважина игла своими руками – единственный вариант).
- Устройство абиссинского колодца не требует много пространства, поэтому часто его делают прямо в доме, в подвальном помещении.
- Погружение обсадной трубы абиссинского колодца при большой толщине водоносного слоя – произвольное, в то время как классическую скважину в обязательном порядке выполняют до водоупора – расположенного после песка глиняного слоя. Это позволяет исключить вероятность забора воды из нижней части песчаного слоя, в которой часто содержится большое количество примесей, в том числе, растворенного железа. Таким образом, минеральный состав воды в абиссинском колодце, построенном по всем правилам, обычно лучше, чем в скважине большого диаметра.
- Скважина игла, построенная и оснащенная своими руками, меньше заиливается, в том числе, благодаря наличию давления и интенсивному току воды. К тому же очистить обсадную трубу «иглы» проще.

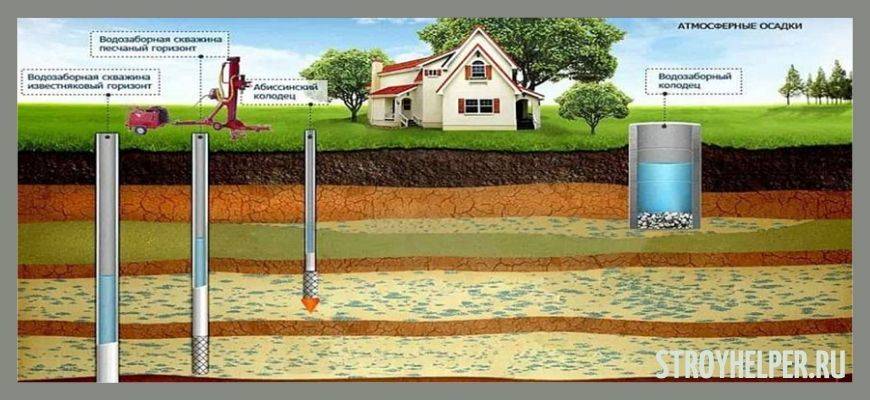

Схема слоев водозабора для различного вида скважин
Основным недостатком абиссинской скважины следует считать возможность попадания в воду загрязнений с поверхности из-за небольшой глубины забора. Из-за этого следует тщательно выбирать место для установки колодца-иглы, обеспечив максимальное удаление от свалок, уборных, выгребных ям и септиков, дренажных канав, душевых, в которых вода уходит непосредственно в почву под кабинкой, и пр.).

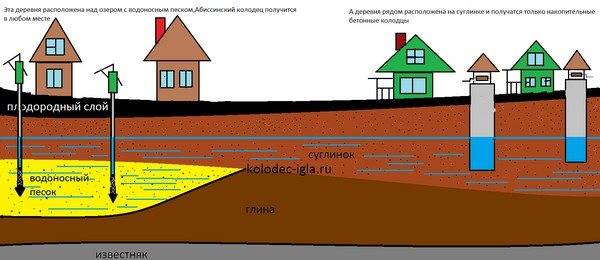

К сожалению, абиссинский колодец может быть построен не на любой почве, так как твердые каменистые слои будет сложно пройти, а водоносные слои на суглинке, а не на песчаном слое, не дадут воду такой конструкции.
Абиссинский колодец обустраивается на песчаном водоносном слое
