Как из дрели сделать циркулярную пилу своими руками + видео и инструкция

Выбор вала и подшипников

Вал – один из тех узлов, которые самостоятельно делать нежелательно. В худшем случае нужно пойти на «железку» и купить б/у вал с посадочным местом под диск. В приоритете это должно быть новое изделие. Самое главное – полностью исключить биение, так как этот негативный фактор значительно усиливается во время работы диска под нагрузкой, что может привести к тому, что мини циркулярная пила, да и стационарная, будет разрушена. Что же касается подшипников, то лучше отдать предпочтение самоустанавливающимся шарикоподшипникам. Какой-либо самодельный вариант опять же не подойдет, так как подобное изделие долго не прослужит. Цапфу и подшипник желательно защищать кожухом, что предотвратит попадание пыли и стружки. В принципе, пила дисковая циркулярная почти готова, осталось собрать еще пару узлов.

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания. Процесс изготовления может реализовываться двумя способами:

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Полезный совет! Приобретать элементы для будущей конструкции циркулярки необходимо только после того, как будет разработан подробный чертеж установки.

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Необходимые материалы

Чтобы сделать дисковую пилу для дома из дрели не требуется применение специального инструмента или привлечение эксперта. При наличии желания и достаточного количества свободного времени все работы можно произвести самостоятельно. Для этого потребуется заранее подготовить следующие материалы:

• Деревянные бруски с сечением 30х30 мм;
• шариковые подшипники;
• фанера или лист OSB;
• крепежные метизы;
• дверные петли.

Кроме того, необходимо приготовить пильный диск, комплект режущих коронок по дереву и дрель, которая впоследствии будет использоваться в качестве двигателя циркулярки.

Для большей надежности, вместо деревянных брусков и листа OSB, лучше использовать металлические листы и профиль. Из-за стоимости металлопроката, цена такого стенда будет выше примерно на 2000 рублей.

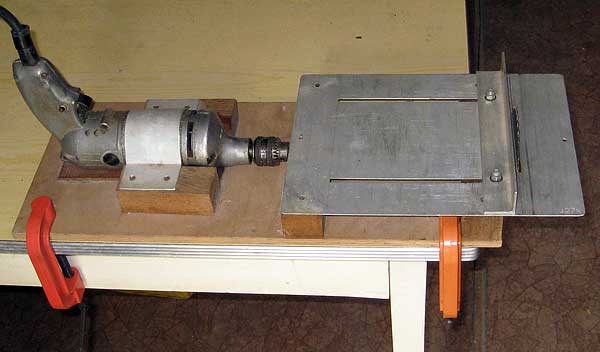

Простая циркулярная пила из обычной дрели

В этой публикации из обычной дрели мы сделаем простенькую циркулярную пилу с параллельным упором. Конечно же эта подделка не заменит полноценный станок, но на первое время эта поделка может здорово выручить.

В принципе для этого станка много чего не нужно, несколько брусков на ножки на параллельный упор, и два куска фанеры на столешницу.

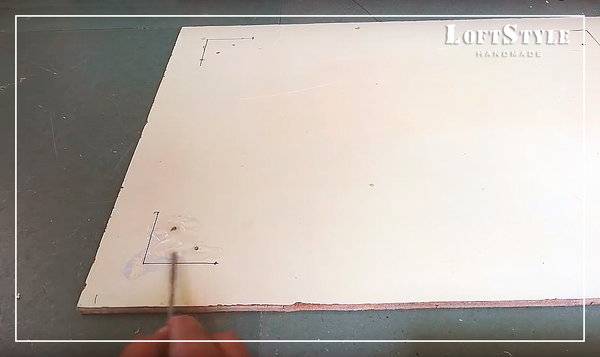

Для начала давайте засверлимся на фанере там, где должны будут крепится ножки.

сверлим отверстия для крепления ножек

Для пущей надежности, на места крепления ножек можно нанести эпоксидную смолу.

усиливаем крепления ножек эпоксидкой

Ставим ножки и с обратной стороны закручиваем саморезы

Теперь наш станок сможет стоять на своих ногах.

у станка появились ноги

В обычном прямоугольном куске фанеры просверлим коронкой отверстие. Диаметр этого отверстия должен быть равен диаметру патрона дрели, можно немного больше, затем мы зафиксируем все это дело болтом.

крепление для дрели

Эту деталь нужно закрепить под столешницей нашего станка. Советую сразу сделать разметку там, где будет выходить пильный диск. Эту деталь крепим саморезами с обратной стороны, для надежности можно конечно же добавить эпоксидного клея.

прикручиваем саморезами деталь для крепления дрели

Как видно на этом фото, я уже разметил прорезь для выхода пильного диска. Следующим шагом просверлим отверстие в разметке, а затем аккуратно лобзиков выпилим прорезь.

делаем прорезь для выхода пильного диска

После этого нам понадобится еще одна фанера, равная по размеру первой, и на этой фанере нужно сделать идентичную прорезь для выхода пильного диска. На этом куске фанеры нужно сделать прорезь равное ширине бруска, и она должна быть под углом в 90˚ от предыдущей прорези. Получилось немного сумбурно, но по ходу публикации все станет ясно. Эта прорезь будет направляющей для параллельного упора.

прорезь для паралельного упора

Приклеиваем вторую фанеру поверх первой.

склеиваем обе фанерки

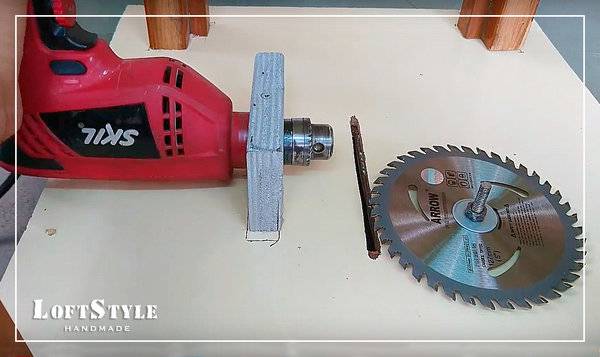

Ну вот и вырисовываются черты будущего станка. Давайте попробуем установить дрель и надеть пильный диск. Для этого просто всуньте ее в заранее заготовленную деталь с круглым отверстием, которую мы ранее прикрепили под столешницей.

Пильный диск нужно закрепить на болте с помощью гайки, вставив с каждой стороны диска по шайбе.

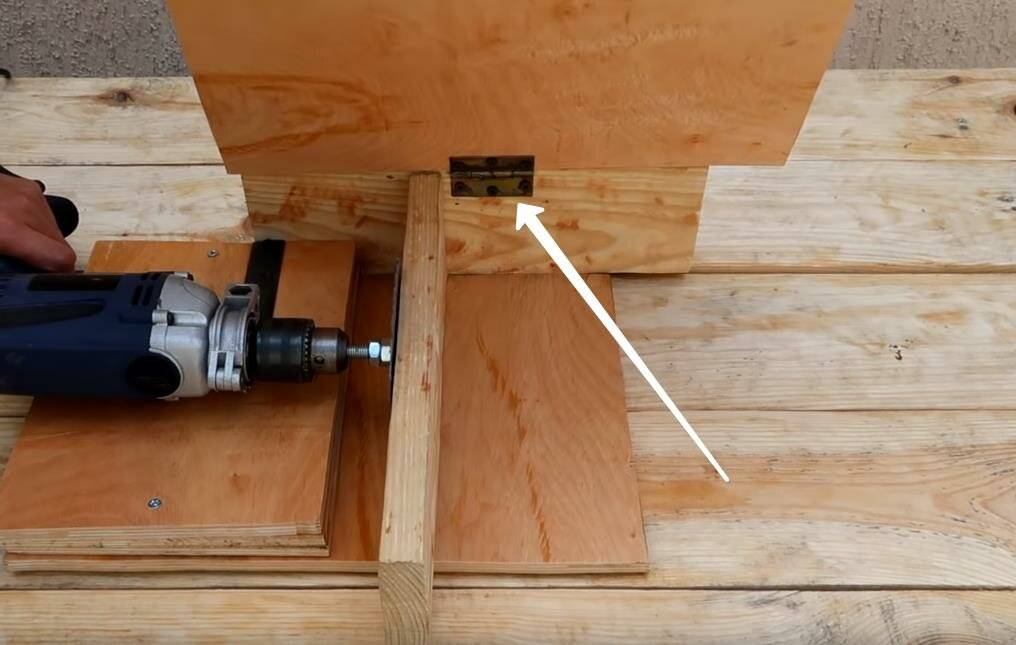

Давайте закрепим болт в дрели. Не забываем, что пильный диск должен быть под углом в 90˚ по отношению к столешнице.

А теперь закрутим саморез и дрель зафиксирована.

С обратной стороны зафиксируем дрель парой хомутов.

фиксируем дрель с обратной стороны

Осталось дело за упором. Вставим брусок в канавку, а спереди, под углом 90˚, приклеим ровный кусок фанеры.

собираем параллельный упор

А теперь вот таким способом крепим параллельный упор к столешнице. Болт сверху нужен, что бы после того как упор выставлен его можно было бы зафиксировать.

фиксируем параллельный упор

Вот так вот эта конструкция крепится снизу.

так эта конструкция крепится снизу

Ну в принципе все, можем пользоваться.

Триммер или газонокосилка

Оборудование для скашивания травы на участке стоит недешево. При необходимости его можно изготовить в домашних условиях, использовав старый шуруповерт. Кроме этого необходимо приготовить и такие материалы:

• труба из пластика до 2 м длиной;
• крепежные элементы;
• заглушка;
• двигатель от электрического шуруповерта мощностью 12 В и его аккумулятор;
• провод;
• переходник для трубы (40-50 мм);
• кнопка;
• ведро из пластика;
• крокодилы (зажимы);
• лезвие канцелярского ножа.

Рабочий процесс по созданию триммера или газонокосилки состоит из нескольких этапов. Для получения желаемого результата нужно соблюдать их последовательность:

1. Разобрать корпус шуруповерта, демонтировав его мотор.
2. Отметить на заглушке места для крепления и высверлить их дрелью.
3. Закрепить мотор к заглушке, прикрутив его 2-3 винтами.
4. Запаять выводы для двигателя.
5. Установить на посадочное место мотор. Провода, идущие от него, провести через пластиковую трубу.
6. Отметить на трубе место, где будет находиться кнопка включения при помощи маркера. Высверлить отверстие.
7. Присоединить провода к кнопке. Для быстрого включения устройства при помощи использования АКБ можно также припаять крокодилы.
8. Изготовить держатель для аккумулятора из переходника.
9. Установить накопитель, соединив его с переходником на трубе.
10. Из лезвий канцелярского ножа изготовить ножи для будущего оборудования.
11. Соединить вал двигателя и насадку при помощи зажима для клемм.
12. Защитный кожух можно выполнить из пластикового ведра, соединив его с нижним концом трубы.

Такое самодельное устройство можно применять для скашивания молодой растительности.

Варианты конструкции

Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:

Обратите внимание!

• Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

• Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

• Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

1. Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
2. Монтаж на станину ручной циркулярной пилы.
3. Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
4. Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.

Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.

Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.

Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.

Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.

Другие самодельные станки

Многих пользователей интересует, что еще можно сделать с помощью подручных средств из дрели своими руками? Ответов множество — домашние умельцы уже делают в гаражных мастерских различные самоделки из дрели. Дрель — универсальный инструмент, поэтому при определенном умении и фантазии можно изготовить все, что душе угодно.

1. Точило, надо только приобрести наждак в виде круга и сделать специальный держатель, в котором крепится дрель.
2. Сверлильный станок — есть специальные держатели для вертикального сверления или стойки.
3. Токарный станок небольшого размера для обработки древесины.
4. Мини-бормашину для различных нужд домашнего мастера.
5. Чтобы без проблем косить траву вокруг приусадебного участка, можно сделать собственноручно триммер из дрели.
6. Болгарка из дрели делается быстро, достаточно купить специфические насадки.
7. Гаражные мастера по ремонту автомобилей устанавливают оригинальные лебедки для замены двигателей на основе старых весьма мощных инструментов.
8. Огородники делают ямки для посадки молодых деревьев с помощью самодельного бура из дрели.
9. При заливке фундамента для подсобного помещения в частном секторе некоторые пользователи применяют самодельный вибратор, сделанный из дрели, чтобы быстро уплотнить бетонную конструкцию.

Техника безопасности при работе

Наличие электрических компонентов и быстро вращающегося пильного диска делает циркулярку — инструментом повышенной опасности. Поэтому, при работе на ней необходимо выполнять следующие правила техники безопасности:

• Использовать спецодежду и очки для защиты глаз;
• Начинать распил заготовок только после набора пильным диском максимальной частоты вращения;
• Работать на станке необходимо циклично. После 15 минут непрерывной работы необходимо дать инструменту остыть в течение такого же промежутка времени;
• Устанавливать пильный диск только по направлению вращения шпинделя дрели. Для этого на боковой стороне диска нанесена стрелка, указывающая направление вращения.

Торцовочная пила

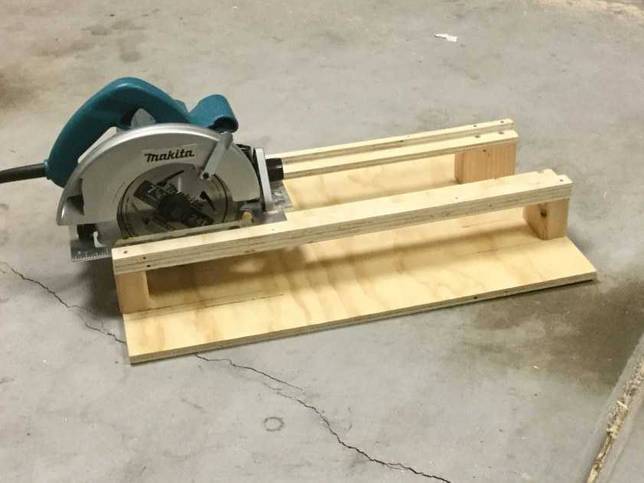

Торцовка из ручной циркулярки – приспособление для поперечной нарезки планок, брусьев и досок по заданным размерам. В принципе, разрезать доску или брус поперёк можно и на весу, держа ручную пилу в руках. Но когда требуется высокая точность распила, лучше, чтобы инструмент был зафиксирован.

Если работать предстоит с большим объёмом материала, логично соорудить самодельный торцовочный станок, сконструировав простейшую станину, и зафиксировав на ней ручную циркулярку таким образом, чтобы можно было подводить её к обрабатываемому материалу, а потом отводить в исходное положение.

Конструктивно управление осуществляется по разным схемам: можно соорудить полозья, по которым ручная пила будет перемещаться усилием работника вперёд-назад. Есть варианты, когда пилу крепят на рычаге, который подводит инструмент к древесине сверху вниз.

Самодельные устройства

Сделать циркулярную пилу из дрели несложно, но проблемы могут появиться при подгонке узлов. Правильно выбрать все элементы, чтобы все работали идеально – это очень важная задача. Вал должен быть оснащен саморегулирующимися подшипниками, если вы будете использовать агрегат каждый день. Сами подшипники стоит выбирать с двумя рядами шариков, которые будут отрегулированы при помощи зажимной гайки.

Рабочая поверхность должна быть с сеткой-разметкой. Без такой системы координат точная работа по древесине невозможно. Нельзя пренебрегать и защитным кожухом – при проведении работ он будет надежно предохранять устройство от повреждений механического характера. Циркулярные пилы при работе с разными материалами работает в разных режимах, и поэтому стоит иметь устройство, которое будет управлять подобным процессом. На валу нужно сделать пару желобов, чтобы была возможность переставить шкивы для изменения скорости.

Интересно, что параллельный упор является важным приспособлением для работы с большими заготовками. Сделать их своими руками можно из ДСП, фанеры или досок. Размер упора не больше 2.5 см. Крепить пор нужно на болты или саморезы.

Когда нужно распиливать бруски или сделать несколько пропилов с разных направлений, потребуется упор, который обладает П-образной конфигурацией. В его основании будет лежать доска, толщина которой 3 см. К основанию следует прикрутить боковины с толщиной в 1.2 см. Так упор будет инсталлироваться на брус, размер которого будет отвечать размеру от точки разреза до диска для пиления.

С двух сторон он будет прижат фиксаторами к брусу, а если брус очень большой, то его нужно переставить и сделать еще один пропил. Также есть кромочный упор, который очень востребован. Чтобы его сделать, нужно много времени и прекрасная квалификация мастера. Обязательно до начала работ нужно сделать чертежную  схему. Сделайте упор из фанеры с толщиной в пару см, а еще упорную планку.

Установите ограничители по бокам, а также должны быть фиксаторы, чтобы надежно все закреплять. Для установки упора на заготовку планка будет двигаться в пазах, и зафиксирована через щель струбцинами. Лучше всего прикреплять рулетку или линейку на станину, потому что это облегчит работу. Толкатель удобен для работы с маленькими заготовками – он помогает закреплять деталь с обеих сторон, и это обеспечивает точность работ. Если станок оснащен трехфазным двигателем (то есть 380 В), то нужны конденсаторы, которые смогут выдержать минимальное напряжение в 620 В. Это могут быть даже бумажные устройства.

Для прибора еще важно рассчитать конденсаторы – на 1 кВт требуется 100 мкФ для рабочего конденсатора. Емкость пускового элемента следует брать в 2 раза больше

Помните, что пусковой блок – это устройство, которое автоматически возвращается в начальное положение, и это удобно, потому что спустя считанные секунды после старта можно начать работу.

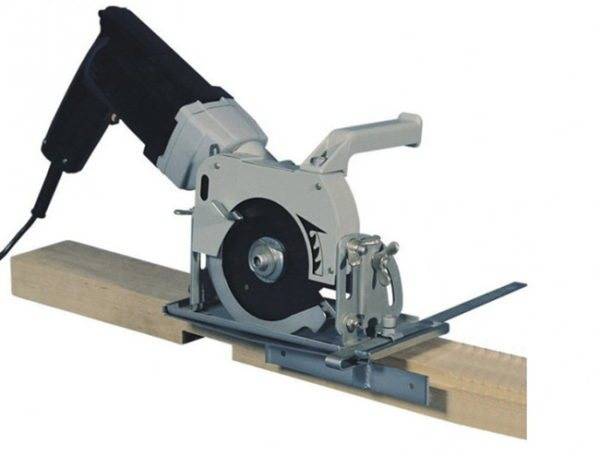

Насадки для шуруповерта заводского исполнения

На сегодняшний день на отечественном рынке существуют заводские адаптеры, с помощью которых можно превратить дрель в ручную дисковую пилу.

К их достоинствам можно отнести:

• Качество исполнения;
• Совместимость с любыми типами дрелей и шуруповертов;
• Регулировка угла распила по вертикали и горизонтали;
• Удобство использования.

Несмотря на имеющиеся преимущества, такие адаптеры обладают рядом недостатком. Среди них выделяют:

• Ограничение в толщине распила. Это связано с тем, что такие станки приспособлены под конкретный диаметр диска. Увеличение толщины пропила, возможно, только при покупке более производительного адаптера;
• Высокая стоимость, которая превышает цену самодельного устройства в несколько раз;
• Дорогие запасные части и отсутствие их в свободном доступе.

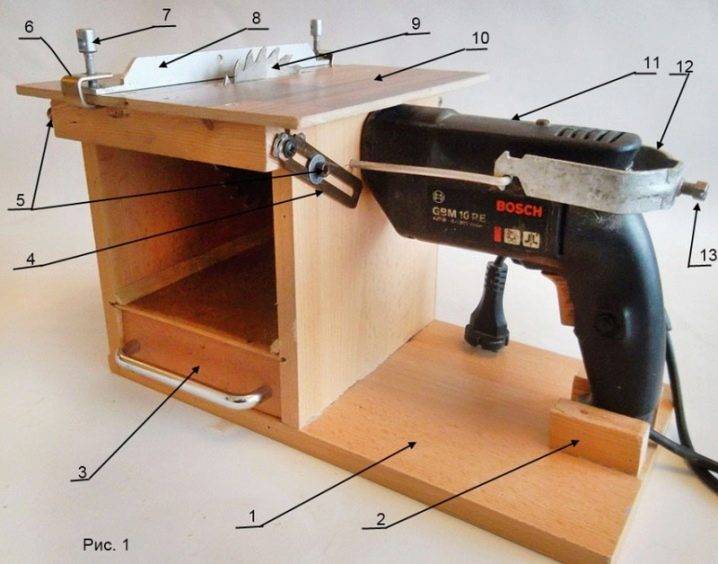

Конструкция циркулярки

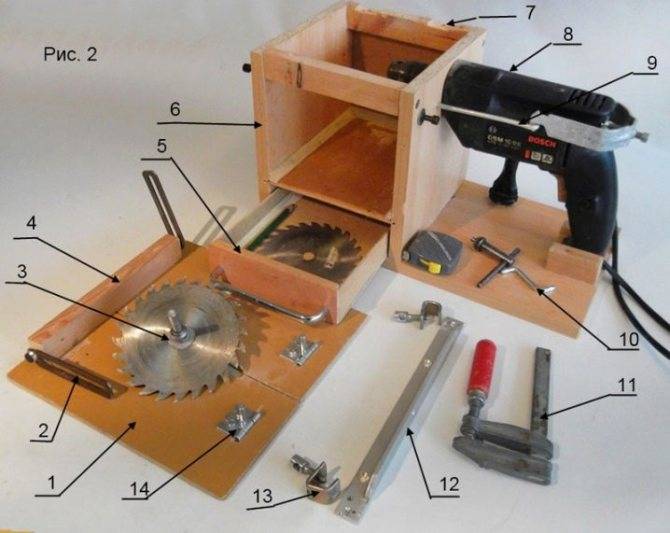

Конструкция изделия состоит из:

• основания;
• рабочей поверхности стола;
• стоек;
• электропривода;
• вала для насадки пильного диска.

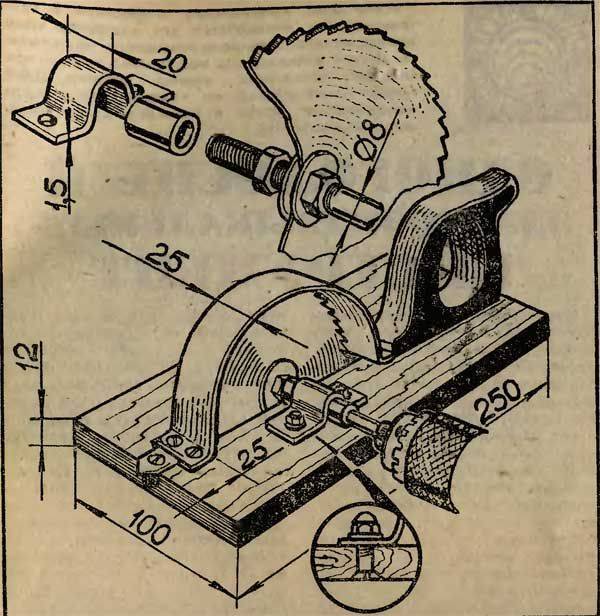

Изображение 2. Компоновочная схема дрели-“циркулярки”.

Для изготовления основания можно использовать облицованную мебельную плиту из древесностружечной плиты. Ее размеры – 300х250 мм. Толщина может быть 20-30 мм. Рабочий стол лучше сделать из дюралевой заготовки толщиной в 4 мм. В средней ее части необходимо вырезать паз для пильного диска размерами 160х10 мм. Вместо дюралевой заготовки можно использовать кусок листовой стали. В этом случае вес готового изделия будет несколько больше. В крайнем случае применяют многослойную фанеру или ДСП, но этот материал обладает гораздо меньшей прочностью и позволяет обрабатывать материал меньшей толщины (изображение 1). Более подробно все детали можно посмотреть на компоновочной схеме станка (изображение 2).

Функции привода выполняет электрическая дрель, которую нужно прочно закрепить. Держатели для дрели можно сделать из дерева и металла. Они могут быть похожи на ножки с зажимами, на скобы, обхватывающие корпус редуктора дрели. Подобным образом можно изготовить и держатель для вала. Все детали соединяются с основанием и рабочим столом посредством заклепок, крепежных гаек и болтов с потайными головками (изображение 3).

Дрель и приводной вал можно закрепить в держателе, сделанном из доски, ДСП. Ее располагают боком, проделывают углубление по размерам дрели и зажимают инструмент с помощью дополнительной прижимной рейки и болтов.

Пила на основе болгарки

Домашние мастера стремятся иметь в наличии болгарку. Этот инструмент занимает достойное место в мастерской. Болгарка позволяет:

• резать металл;
• зачищать сварные швы.

Иногда мастера приобретают новую болгарку в то время, когда старый инструмент еще находится в рабочем состоянии. Чтобы он зря не пылился на полках в мастерской, его можно взять за основу при изготовлении паркетки, а дополнив станину столом, удается соорудить стационарную циркулярную пилу.

Прежде чем приступить к работе, необходимо подготовить материалы и инструменты. Во время работы понадобятся листы фанеры, деревянные бруски, провода, внешние выключатели. Выполнять действия будет проще, если мастер будет иметь возможность пользоваться дрелью, молотком, лобзиком, плоскогубцами.

Сама болгарка понадобится при раскройке материалов для изготовления циркулярной пилы. Когда все материалы и инструменты будут подготовлены, можно переходить к практической работе:

1. Из фанеры вырезают четыре прямоугольных листа со сторонами 40 и 80 см.
2. Все четыре листа соединяют, чтобы получить короб с основанием 80х80 см.
3. Для облегчения процесса соединения в углах фиксируют четыре небольших брусочка (они не только облегчат сборку, но и придадут дополнительную прочность, надежность конструкции).
4. Полый короб накрывают столешницей (самый простой вариант можно вырезать из фанеры, но профессионалы рекомендуют использовать материал, обладающий ламинированной поверхностью).
5. В подготовленной столешнице выпиливают узкое пространство, через которое будет выходить режущий инструмент.
6. По обеим сторонам пропила высверливают отверстия, обеспечивающие надежную фиксацию инструмента.
7. Болгарку располагают под столешницей, надежно фиксируя ее крепежными материалами (болгарка должна быть закреплена так, чтобы во время работы она не изменяла своего положения).
8. В любом электроинструменте имеется кнопка включения, ее необходимо заблокировать, поскольку в дальнейшем циркулярка будет включаться через внешний выключатель.

Следуя этой пошаговой инструкции можно собрать рабочую модель пилы, как на фото.

Рекомендуется также соорудить подвижную каретку, в которую вбивают гвоздь, а затем при помощи плоскогубцев откусывают его шляпку. В результате получается важный элемент конструкции – эксцентрик, на который надевается заготовка. С его помощью при вращении детали удается точно срезать углы, превращая прямоугольные заготовки в закругленные детали.

Аналогичным способом сооружается циркулярка и на основе дисковой пилы. При этом во многом процесс заметно упрощается, так как инструмент будет гораздо проще прикрепить к столешнице.

Пошаговая инструкция

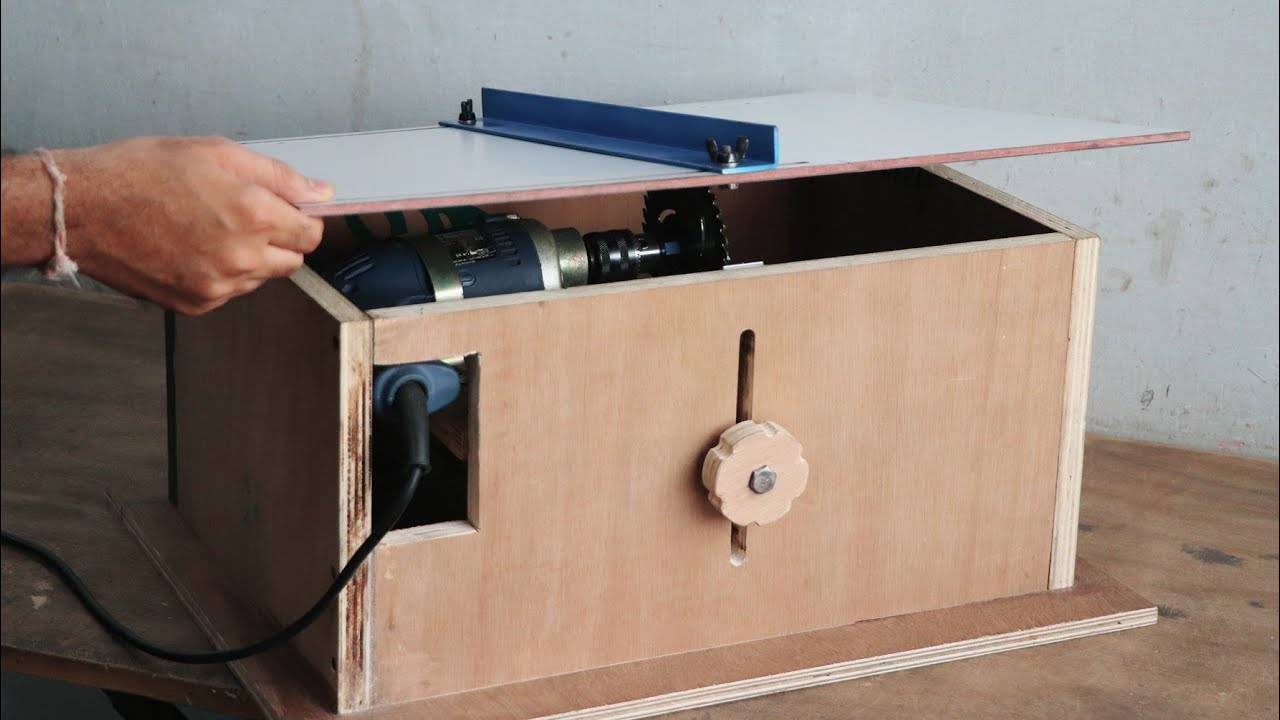

Циркулярная пила на основе электродрели.

При сооружении циркулярной пилы своими руками следует учесть, что 2 скобки зажима предназначены для фиксации основного агрегата. Отверстия в скобах зажима должны иметь тот же диаметр (около 6 мм), что и отверстия, сделанные в нижней опорной панели. Подобную работу рекомендуется выполнять с помощью сверлильного станка либо тонкого сверла. При этом нужно убедиться в точности выравнивания. Отверстие расширяется до необходимого диаметра постепенно.

Следующий шаг заключается в соединении ранее изготовленных деталей. Для этого применяются шурупы. Ими прикручиваются к опорной доске боковые панели и подпорки. Первоначально потребуется просверлить направляющие отверстия. Эта операция позволит предотвратить расщепление дерева. В данном случае необходимо использовать сверло 2 мм.

Перед установкой верхней рабочей поверхности стола присоединяется к ней хомут. Для этого используют шурупы. Необходимо учесть, что отверстия для этих креплений были сделаны ранее. Центр хомута обязан совпадать с вырезом под циркулярную пилу.

Если перевернуть рабочую панель, то можно увидеть, что из-за хомута невозможно установить ее в горизонтальном положении. В этих целях рекомендуется использовать шлифовальный барабан. Он позволит быстро сделать выемки под хомут. Затем рабочая панель прикручивается на место.
