Бурение скважина на воду под ключ + видео

Общие сведения о гидробурении

Гидрогеологи обозначают три водоносных интервала – глубиной от поверхности 12 метров, 13–50 метров и свыше 51 метра. Очевидно, что бурение скважины своими руками доступно лишь в пределах первого водоносного уровня. А с применением специальных устройств и в лёгком грунте вручную можно осилить ещё и второй уровень, но третий – доступен лишь самоходным установкам гидробурения. Чтобы бурить такой установкой, требуется пройти курс обучения и стать профессионалом.

Горизонт 0–12

На горизонтах самого верхнего уровня водозаборные сооружения выполняют, как правило, в виде «Абиссинского колодца» – название по местности в Эфиопии, ставшей родоначальником способа извлечения воды из недр. Бурение скважин под воду в верхнем слое чревато тем, что зачастую верховодка имеет бурый оттенок, поскольку включает загрязнения, привнесённые с земной поверхности. Для полива такую промводу использовать можно, но желательно пробурить скважину глубже, до чистой водички. Дебет скважины верхнего уровня не превышает 25 кубометров за сутки, у этого водозабора есть ряд преимуществ:

• конструкция несложная и сложностей с монтажом не возникает;
• применяются недорогие материалы, что обусловливает невысокую стоимость работ;
• не требуется оформление разрешения на водопользование;
• отсутствие избытка солей в водозаборе;
• пробурить скважину можно в условиях ограниченного пространства.

Недостатки этого вида водозабора уже обозначались выше: это близость поверхности со всеми её негативами. А также и то, что не всякий грунт позволит пробить его своими руками и без специального оборудования на 10 метров.

Горизонт 13–50

Для добычи с этого горизонта при определённых условиях можно пробурить скважину под воду своими руками. Это уровень средней глубины и зачастую он состоит преимущественно из песка, потому и скважины на воду этого уровня называют ещё песчаными. Водичка здесь кристально чистая, но чтобы добраться до неё с помощью самодельного оборудования, потребуется изрядно потрудиться. Посредством песчаной скважины можно обеспечить водозабор производительностью 20 кубометров за сутки. Если грунты в месте строительства водозабора позволяют выполнять пробуривание скважин на воду, то преимуществами таких конструкций являются:

• отсутствие сложностей при осуществлении проекта;
• умеренные расходы на требуемые материалы и инструмент;
• не требуется оформление разрешений надзорных учреждений;
• доступность выполнения работ по строительству скважины на воду своими руками.

К неблагоприятным моментам эксплуатации песчаных скважин можно отнести необходимость в обеспечении постоянного их дебита, хотя, в зависимости от условий пользования, это может обернуться и плюсом. В зависимости от качества добываемого ресурса может потребоваться установка фильтров для поглощения нежелательных химических соединений.

Горизонт 51–200

На такой глубине залегают артезианские воды, то есть, заключённые и среди водоупорных пород и сжатые их давлением. На этот горизонт поверхностные загрязнения проникнуть не могут. Скважины на воду с этого уровня называют артезианскими и часто под воздействием давления горных пластов они фонтанируют. Очевидно, что бурение водяных скважин такой протяжённости осуществимо только с применением специальной техники и при соблюдении технологии производства работ, поскольку водоносный пласт находится под давлением. Тем не менее на некоторых участках приходится делать водозабор и с таких глубоких горизонтов просто потому, что в верхних слоях её нет. Важными преимуществами таких водозаборов, помимо высокого качества, являются возможность обеспечения водой сразу нескольких объектов водопользования и необязательность установки водяного насоса.

Чтобы пользоваться артезианской водой, потребуется оформить разрешение на спецводопользование и привлечь профессиональную бригаду с соответствующим оборудованием, а это стоит немалых денег. Кроме того, потребуется умягчение этой водички, потому как в её составе содержится много растворённых минералов.

Какое оборудование используется для обустройства скважины?

1. Кессон

Здесь можно повторить почти все, что было сказано выше о трубах. Пластиковые кессоны нередко лопаются, в результате сдавливания грунтом, а в силу того что весят мало, иногда и «всплывают» (выталкиваются грунтовыми водами). При нарушении герметичности из крана уже может пойти не только грунтовая, но и дождевая вода. Металлический же кессон даже при сильной деформации остается целым.

При выборе обратите внимание на качество гидроизоляции металлоконструкции. Именно от нее зависит долговечность кессона

2. Скважинный насос

Стандартный диаметр насоса — 4 дюйма. Есть и 3-дюймовые модели, но они стоят дороже при тех же производительности и напоре. А многие известные производители их попросту не делают.

При покупке насоса можно сэкономить на бренде. На рынке есть масса качественного насосного оборудования «не раскрученных» торговых марок. Для понимания ситуации на рынке сравните цены на аналогичные по характеристикам насосы разных производителей. И не забудьте обговорить этот вопрос заранее с подрядчиком.

И наконец, самый важный момент!

Важные моменты в обустройстве скважины

Процесс бурения достаточно монотонный, но требует постоянного наблюдения. Когда пилот-забурник достиг водоносного горизонта – можно считать, что первый большой этап работ выполнен! Теперь нужно обустроить скважину.

В первую очередь, надо определиться с материалами для обсадной колонны. Это могут быть пластиковая, стальная (без покрытия) или оцинкованная труба. Надо понимать их отличия, а также понимать на что влияет диаметр колонны.

Пластик против металла

Благодаря настойчивой рекламе производителей полимерных изделий, в представлении у потребителя сложился стереотип о «вечном» пластике.

ПНД и НПВХ, используемые для изготовления обсадных труб, действительно не разлагаются, не впитывают и не выделяют вредных веществ. Но и металл под землей ведет себя точно так же. В условиях недостатка кислорода сталь покрывается плотным слоем патины (закиси железа), которая защищает металл от дальнейшего окисления. С бактериостатическими свойствами (способностью останавливать рост бактерий) там тоже все в порядке.

Бесспорное преимущество пластика заключается в его дешевизне, но есть и серьезный недостаток. Ни ПНД, ни НПВХ не выдерживают сдавливания «нестабильными» и крупнообломочными породами. В результате обсадная колонна дает трещину, а из крана течет смесь артезианской и грунтовой воды.

Другое дело — двухтрубные обсадные колонны: снаружи металлическая труба, а внутри — пластиковая. Они стоят несколько дороже, но по надежности превосходят любые однотрубные системы.

Оцинковка или сталь?

Некоторые подрядчики предлагают для обустройства обсадной колонны оцинкованную трубу. Преимущество то же – низкая стоимость. Но дело в том, что оцинкованные трубы изначально предназначались для монтажа систем полива, то есть для транспортировки технической воды. А мы же хотим питьевую!

Через некоторое время, гальваническое цинковое покрытие под землей, вместо защиты, становится источником преждевременного разрушения стенок трубы. Разные потенциалы железа и цинка, плюс блуждающие статические токи — и вместо герметичной колонны мы имеем «дырявое сито».

Кроме того, в процессе электрохимических реакций выделяются так называемые гальванические газы, которые скапливаются над поверхностью (зеркалом воды) и частично растворяются в ней. В скважине создаются условия для размножения бактерий. Качество воды ожидаемо ухудшается.

Как узнать, могу ли я завести скважину?

Если есть у соседей, то будет и у Вас. Найти водоносный слой можно практически в любой точке планеты (и разумеется в Московской области). Другой вопрос, насколько глубоко придется бурить, и ответить на него сможет только специалист.

Если вы всерьез планируете заняться скважиной, обратитесь в компанию, которая занимается бурением. Можно даже не в одну. Уважающие себя и клиента компании осматривают участок бесплатно. В то же время, у вас будет возможность получить первоначальное представление о подрядчике.

Они бывают разными: одни приезжают с электронными приборами, другие – с шаманским бубном. Что работает лучше пока так и не выяснили, но в любом случае смотреть надо на людей. Есть специалисты, которые с расстояния 100 метров определяют глубину водоносного слоя без всяких приборов.

Как найти добропорядочного подрядчика на обустройство скважины?

Как из большого количества компаний выбрать того, кто сделает все по уму?

Для этого, оценивая потенциального подрядчика, следует выяснить, есть ли у него свое оборудование или он возьмет его в аренду. Или, может быть, он перепоручит работу другой фирме?

Связываться стоит только с теми компаниями, которые делают самостоятельно весь цикл работ, то есть «под ключ». Тогда они изначально работают по единому проекту, понимая нюансы каждого этапа и неся ответственность за каждую из выполненных работ.

Их противоположность – диспетчеры, которые принимают заказы и передают их другим исполнителям. В случае снижения качества воды, поломки скважины или других проблем, будет сложно найти крайнего. Никто не захочет брать ответственность и начнется банальное «отфутболивание».

Проверить подрядчика «на вшивость» не сложно: в договоре на бурение, обустройство, монтаж оборудования водоподготовки, исполнителем должна значиться одна компания, и именно та, в которую Вы позвонили.

Технологии бурения

Есть куча различных методик установки скважин, успешно используются для совершения данной работы. Каждый метод обладает уникальными свойствами, которые помогут обеспечить необходимые условия. Освоив различного рода методики, спокойно осуществите бурение своими силами. Рассмотрим каждую методику:

Шнековый метод

Способ применяется для бурения скважин на маленькой глубине. Берётся специальный инструмент, бур, которым прорубается земля и выносится наружу приваренными лопастями. Если лопасти приделаны под прямым углом, весь мусор придётся доставать. Если лопасти приделаны под углом менее 90-та градусов, то весь мусор не придётся доставать.

Технологией стоит пользоваться на гравийных и суглинистых грунтах. Другие местности невозможно бурить шнековым методом. В случае необходимости учитывайте все условия.

Колонковое бурение

Существует определённый инструмент – труба, на конце закреплена колонковая воронка, оснащенная острыми зубцами, сделанными из стойкого и качественного металла. Инструментом можно пробурить плотные, твёрдые породы. Колонковая труба напрочь разрушает весь прочный грунт долотом, после чего, коронка осуществляет разбуривание и выбрасывает наружу все накопившиеся отходы в трубке.

Разбуривание происходит из-за вращения колонки с трубкой, углубляется глубже в грунт и создаёт нужную нам скважину с определённой шириной, равной сечению используемой детали. Ненужный мусор выбрасывается наверх со снарядом под названием «Стакан». Тяжеленной кувалды убирают породу. В самостоятельном разбуриванье этим приёмом, предусматривается подача чистой воды, воды с небольшими кусочками глины. Решением этой задачи, является укрепление стенок.

Ударно-канатный метод бурения

Используется оборудование под названием тренога. Сооружение высотой в два метра, которое конструируется прямо на самом месте установки. Сверху треноги прикрепляется блок. Через блок кидается трос, в конце устанавливается желонка. Суть приспособления заключается в его опускании и поднимании наверх, используя трос. Желонку очищают от мусора через дырочку, находящуюся на расстояние 50 сантиметров от рамки снизу.

Бурение ударно-канатным приёмом скважин своими силами, предоставляет поднятие бурового приспособления на высоту, которую позволяет тренога, и затем его опускают обратно под силой притяжения. Позволяет разбить породу. Обломки собираются желонкой. Помните, нужно всегда возводить треногу.

Ручное роторное бурение на воду

В таком способе ствол создаётся благодаря буру, выглядящее как огромное сверло. Прорывает в земле поток, создавая вращения. Канал нужен для того, чтобы достать необходимого водо-несущего слоя. Прибор качествен при бурении скважин самостоятельно на воду в гравийных и суглинистых почвах. На неустойчивых, песчаных местностях, скважину можно закрыть с помощью бура-ложки.

На песок

Чтобы проделать бурение скважин на песок, достаточно взять вышеописанные методы, шнековый или ударно-канатный способы. Одна сложность в данном бурение – очистка канала от шлама. Нужно тщательно подходить к работе в этом приёме, первоначально, убрав рыхлый верхний слой почвы. Постоянно следив за наполнением лопастей или желонок шламом. Для облегчения работы, можно периодически подливать воду в канал, после чего, медленно опускать прибор внутрь, делая скважину.

Площадка для бурения

Для размещения бурового оборудования нужно место. На «пустом» участке проблем с этим не будет, а вот если участок облагорожен, имеет специальные насаждения, деревья или строения, нужно подумать, как лучше разместить буровую машину.

Основные требования к технологической площадке таковы:

• Свободная площадка с границами 4 × 12 метров;
• Проезд шириной 3 м;
• Наличие ворот приветствуется, но иногда оказывается проще демонтировать 1 — 2 секции забора;
• Буровая мачта (высотой около 10 метров) не должна задевать провода ЛЭП и ветви деревьев;
• Уклон участка — не более 15 градусов;
• Расстояние до дома — не менее 3 м.

Место бурения определяется специалистом во время осмотра участка. А так как вы уже знаете требования к технологической площадке, то можете поделиться с ним своими соображениями. Удалось наладить «конструктивный диалог» — перед Вами адекватный подрядчик.

Выбор технологии бурения скважины

33

Существует несколько способов бурения скважин:

• Роторное. Инструмент входит в грунт при вращении и выдавливает наверх раздробленную породу.
• Ударное. Приспособление заглубляется после ударов по нему.
• Ударно-вращательное. Штангу с инструментом приподнимают, отпускают, а затем вращают. Раздробленный грунт выводится наружу.
• Канатно-ударное. Инструмент приподнимается и отпускается. При вхождении в грунт в полость приспособления набивается грунт, который затем удаляется на поверхность.

При выборе технологии бурения обратите внимание на следующую информацию:

1. В европейской части страны безнапорные платы залегают до 20 м от поверхности.
2. Самостоятельно бурить выгодно до такой же глубины. Для строительства более глубоких шахт дешевле пригласить бригаду, имеющую в своем распоряжении механизированные установки.
3. Сроки эксплуатации скважины зависят от интенсивности выкачивания воды. При массовом неконтролируемом отборе жидкости из безнапорных слоев могут возникнуть провалы почвы.
4. Безнапорные скважины при небольшом объеме выкачиваемой воды прослужат не менее 15 лет, а при интенсивной эксплуатации — не более 5 лет. Поэтому, если вы нашли влагу на глубине 10-15 м, попытайтесь копать дальше, чтобы добраться до известняковых пород.

Инструкция по установке скважины

Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:

• Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
• Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
• Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
• Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.
• Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.

Фильтрация воды из скважины

Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:

• Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
• Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
• Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
• Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.

Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн

Какие бывают скважины?

Здесь всего два варианта:

• песочная;
• артезианская.

И вода из них идет совершенно разная.

Песочная скважина

Это тот вариант, когда нужно решить вопрос с водоснабжением дома быстро и недорого. Песочная скважина имеет сравнительно небольшую глубину (в Подмосковье – до 30 метров). Однако кроме цены достоинств у нее фактически нет, а недостатков — хоть отбавляй:

• Невысокий дебит. Открываешь все краны – насос начинает хлебать воздух. Это не есть хорошо, даже если он самовсасывающий. Плюс сезонные колебания. Давно не было дождей, и нужен интенсивный полив? Как раз в это время уровень воды и опустится ниже забоя (дна) скважины (то есть уйдет из зоны действия насоса);
• Трудности фильтрации. Такая вода требует многоступенчатой очистки от песка, глины, солей природного и техногенного происхождения;
• Микроорганизмы. Вода с таких глубин может содержать продукты жизнедеятельности, попадающие с поверхности земли, включая болезнетворные микробы. Определение «экологически чистая» к ней не применимо;
• Заиливание. Песчинки и разные частицы выносятся в скважину, постепенно заполняют ее и «перекрывают» воду. Для восстановления дебита приходится регулярно делать промывку. Но в итоге лет через 5 – 10 вам все равно придется вызывать бурильщиков.

Таким образом, для полноценного обеспечения дома качественной водой песочные скважины, как правило, не годятся. Они подходят для технических нужд или как временное решение со всеми оговорками.

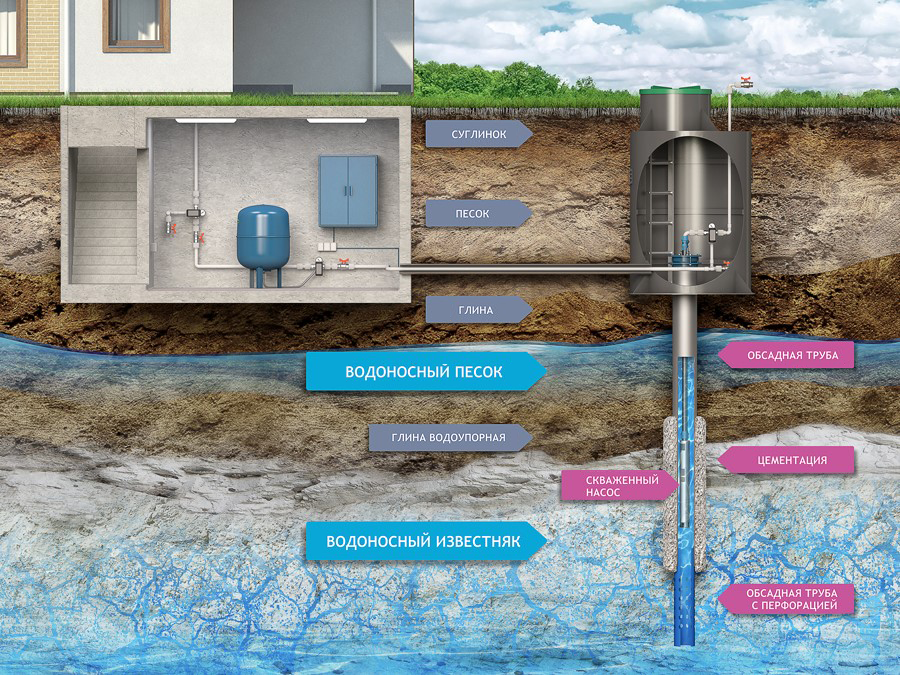

Артезианская скважина

Артезианская скважина (в том же Подмосковье) намного глубже песчаной и бурится на водоносный известняк. Благодаря длительной фильтрации через многометровый слой водоупорных пород в ней не содержится веществ техногенного происхождения.

Плюсы артезианских скважин — стабильная производительность, высокий дебит и срок службы на десятки лет. Такую воду можно без опасений использовать для питья и приготовления пищи.

Правда хорошая природная фильтрация еще не означает того, что артезианская вода не нуждается в обработке. В ней тоже есть растворенные соли. Но фильтровать артезианскую воду значительно проще и дешевле, чем «песчаную».
