Как сделать бур ТИСЭ своими руками – чертежи, фото, инструкции

Основные нюансы бура ТИСЭ

Для классических буровых свай (90% индивидуальных застройщиков называет их буронабивными) достаточно произвести операции:

• сделать в земле скважины постоянного диаметра;
• установить трубчатую или из рулонного материала (рубероид) опалубку;
• разместить внутри нее арматурный каркас ;
• и залить бетоном.

Поэтому применяется классическая конструкция ручного бура с двумя лопастями, отклоненными от горизонтали на 20 – 30 градусов. Инструмент продается в любом строительном или дачном магазине, при необходимости модернизируется (например, направляющее сверло в нижней части), чертежи имеются на сайтах и форумах.

Обычный ручной бур.

В сваях ТИСЭ используется расширение подошвы для повышения несущей способности. Поэтому обычным буром изготовить полусферу на забое скважины не представляется возможным. В принципе, индивидуальный застройщик может:

• изготовить самодельный бур большого диаметра (промышленность предлагает инструмент с лопастями 50 см диаметра максимум);
• пробурить широкую скважину;
• залить внутри нее подошву уширения нужной высоты;
• затем забетонировать тело сваи в трубе меньшего диаметра поверх этой бетонной площадки.

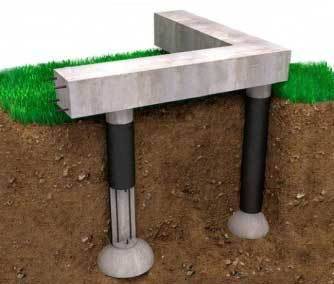

Технология сваи ТИСЭ.

Однако это резко снизит несущую способность конструкции – вместо висячей сваи, которая имеет высокую несущую способность за счет боковых сил трения, получится свая-стойка, даже при качественном уплотнении грунта в пазухах обратной засыпки.

Поэтому ниже приведена инструкция самостоятельного изготовления рабочего аналога бура ТИСЭ для приверженцев этой технологии.

Этапы монтажа

Режем дисковую пилу

1. Дисковую пилу разрезают пополам и приваривают около конца штанги под небольшим наклоном в горизонтальной плоскости, обязательно оставляя направляющий наконечник. Таким образом, получаются две режущие кромки бура ТИСЭ.
2. Непосредственно над половинками дисковой пилы нужно приварить часть металлической трубы определенного диаметра – она станет грунтоприемником, позволяющим эффективно захватывать грунт при изготовлении скважины.
3. Для лучшего рыхления почвы на внешней стороне грунтоприемника могут быть приварены вертикальные «резцы», позволяющие изготавливать скважины необходимой глубины даже в непростом, проблемном грунте. В зависимости от местности число вертикальных «резцов» может варьироваться от 2 до 6.
4. Для возможности создания полусферической полости внизу скважины необходимо приварить три металлические петли: на штанге, на металлической полоске, которая будет играть роль режущей кромки с изогнутой кромкой, формирующей необходимую полусферу. Она может быть не идеально ровной – главное, что основание сваи или столбчатого фундамента будет больше, а значит, и устойчивее.
5. Благодаря приваренным металлическим петлям и металлическому пруту, закрепленному на конце пластины, дополнительную режущую кромку можно будет опускать и поднимать при необходимости.
6. Диаметр нижней полусферы внизу скважины можно варьировать, приварив на штанге бура дополнительные металлические петли. Радиус получающегося отверстия будет зависеть от того, насколько опущена пластина, закрепленная на строительном инструменте.

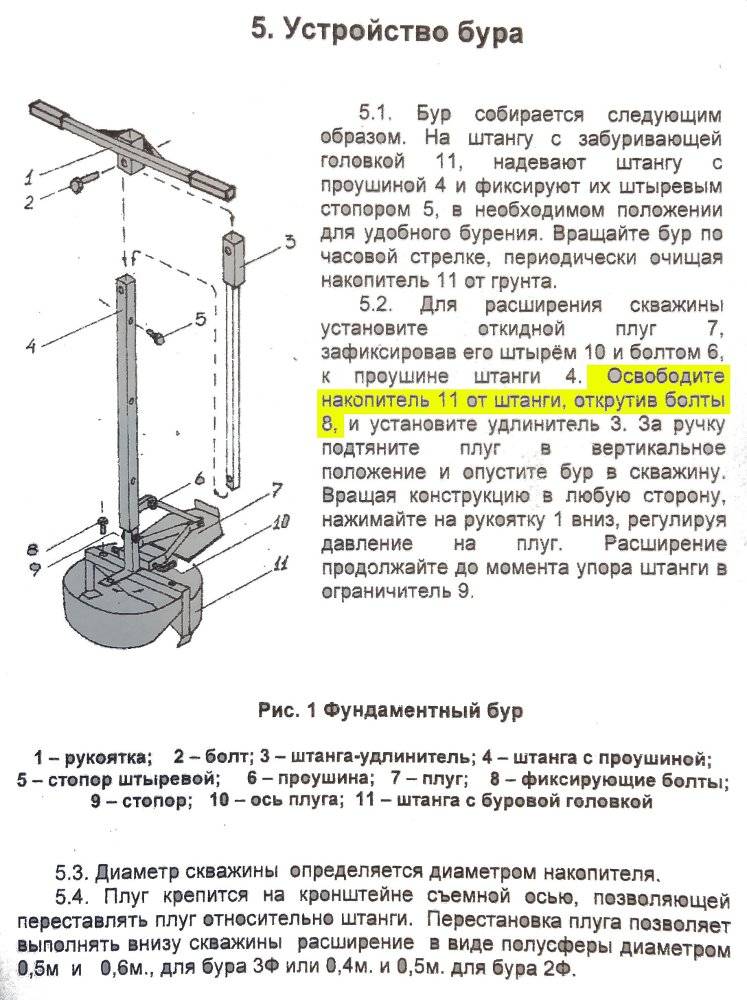

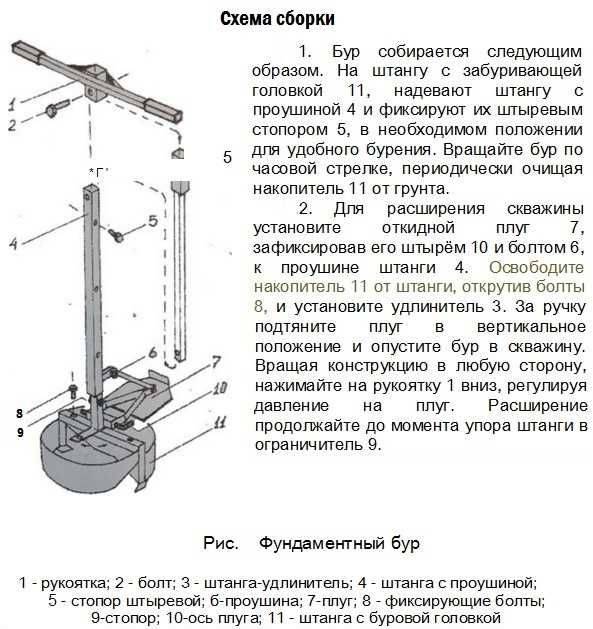

Бур схема

Общие сведения

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

• Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
• Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
• Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
• Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

Виды конструкций и использование

Конструкцию инструмента можно менять по своему усмотрению. Например, помимо всего прочего, можно приделать специальный плуг для разрыхления грунта («клыки» или рипперы).

Для бура хватит и двух таких вертикальных «клыков». Только приделывать их нужно близко друг к другу и в горизонтальном положении – это остановит просыпание земли обратно, при этом грунт будет хорошо собираться.

Рипперы будут полезны для всех видов почв, но особенно они нужны для тяжелого грунта, когда очень острые режущие кромки не особенно актуальны.

Пожалуй, здесь больше актуален их наклон, чтобы собирать больше земли. Если в почве содержится много мелких камней, то между кромками делают большее расстояние, чтобы камни не забивались в устройство.

Для нормального сбора грунта у каменистых почв тоже нужны рипперы. Для почвы с большим содержанием глины также нужны рипперы.

Такой бур может справиться не только с камнями, но и с небольшими корнями деревьев.

Использовать такой инструмент достаточно легко. Сначала нужно отметить места бурения в земле, затем снять верхнюю часть, чтобы открылся грунт.

После этого нужно поставить бур на места, где будут скважины, и вращать по часовой стрелке. Во время этого действия происходит наполнение накопителя грунтом.

Периодически нужно доставать прибор и чистить его от земли. Когда нужный размер скважины будет достигнут, опускают рипперы и вращательными движениями расширяют отверстие внизу.

Затем в готовое отверстие ставят рубероидный стакан и арматуру, а потом заливают до верхней части скважины бетоном.

Ниже представлен чертеж использования бура.

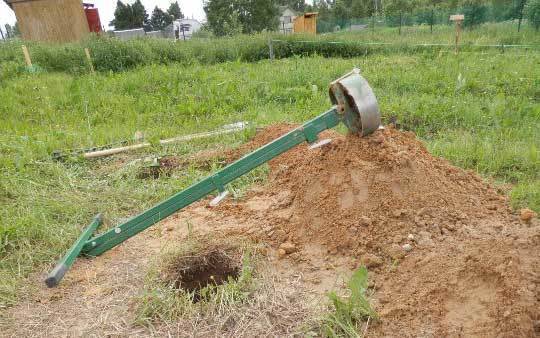

Фото:

Однако, несмотря на простоту применения, в использовании такого устройства есть свои нюансы.

Например, чтобы фундаментный бур оставался на прежнем месте и не углублялся дальше, следует покрутить прибор в противоположную (против часовой стрелки) сторону.

Также следует контролировать наклон режущих кромок, чтобы земля сыпалась в накопитель.

Конечно, самодельный фундаментный бур имеет и свои минусы. К примеру, такой инструмент не сделает идеальные отверстия для свай, но это зачастую оказывается не очень важным, поскольку сваи прочно стоят и удерживают дом.

Кроме того, самодельный бур можно усовершенствовать способами, описанными выше и подогнать его под тип грунта.

Разумеется, готовый инструмент в чем-то превосходит приспособление, сделанное в домашних условиях.

Но очень немногим людям бур нужен постоянно – на нечастое использование самостоятельно сделанная вещь вполне подойдет.

Видео:

Для многих людей такой бур – большая находка, т. к. в нем задействовано не очень большое количество материалов, его относительно просто сделать самим.

Кроме того, такой способ вполне экологичен и безопасен для грунта и почвы, потому что не затрудняет движения пород.

Единственное, что может вызвать трудности при использовании такого бура и технологии – это необходимость утепления фундамента, чтобы будущий дом не промерзал.

Важный дисклеймер: Весь описываемый материал — лишь мой опыт. Это не правило «как надо делать», а лишь «как решил делать я». Но лично я люблю учиться на чужом опыте и чужих ошибках, ведь собственных не избежать, поэтому и решил написать такой отчет. Теперь можно к сути.

Общие сведения

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

• Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
• Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
• Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
• Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

Какими грунтоприемниками комплектуется фундаментный бур

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

• для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
• для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой. Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.

Бур ТИСЭ фундаментный ручной комплект универсальный Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Способы возведения фундамента на сваях

В настоящее время представлено много вариаций изготовления свайного основания, находящихся в зависимости от типа используемых свай, способа их размещения, степени установки в почве и методики обустройства ростверков

Однако, для существенного снижения стоимости строительства стоит свое внимание обратить на варианты, которые под силу выполнить своими руками

Сваи – это длинные столбы (стержни), забиваемые в грунт в готовом виде или оборудованные непосредственно на месте посредством бурения скважины, возведения опалубки и последующей заливки оборудованного углубления бетонным раствором.

Что такое Фундамент ТИСЭ: Технология и Строительство своими руками: недостатки и преимущества, расчет +Видео

Фундамент ТИСЭ – один из тех вариантов фундаментов, которые по вкусу даже начинающим строителям. Он прост в изготовлении, экономичен, доступен и в то же время предельно прочен даже при тяжелом строении. Особая технология возведения фундамента ТИСЭ обеспечивает быстрое возведение фундамента без привлечения дорогостоящих специалистов-строителей.

Универсальный фундамент ТИСЭ в строительстве

Технология фундамента ТИСЭ зарекомендовала себя строительства малых сооружений, а также с успехом используется в строительстве жилых домов, вплоть до тяжелых кирпичных в несколько этажей.

Так происходит бурение на видео. Тисэ с помощью ручного бензобура

Основные особенности фундамента ТИСЭ

• Во многом фундамент ТИСЭ напоминает свайный фундамент с монолитным ростверком, однако ТИСЭ имеет много преимуществ.
• Во-первых, это технология, при которой у свай имеется расширении по низу.
• Такая форма со шляпкой-опорой позволяет фундаменту ТИСЭ:

• отлично показывать себя на любых грунтах,
• противостоять силам пучения,
• снижать вибрацию, если строение возводится рядом с железной дорогой или крупными трассами,
• обладать большой несущей способностью.

Ростверк фундамента ТИСЭ устанавливается на так называемом нулевом уровне и не контактирует с грунтом, что обеспечивает конструкции дополнительную надежность.

Надежность данного типа фундамента для домов своими руками

Фундамент ТИСЭ возводится на любых типах грунтов, и даже в зонах сейсмической опасности.

Для работы используется специальный бур ТИСЭ, позволяющий устанавливать особые сваи со шляпкой-опорой. Этот бур позволяет возвести фундамент своими руками, отлично подходит для каркасных домов.

Подготовка участка и разметка

Подготовительные работы включают освобождение участка от мусора и разметку будущего фундамента.

Основные работы по возведению фундамента ТИСЭ состоят в бурении скважин и заливке их бетонной смесью. Сделать отверстия под будущие сваи можно самостоятельно, используя специальный бур со съемным плугом.

Пошаговая инструкция возведения фундамента ТИСЭ из 7 шагов

1. Выравнивание участка
2. Строим обноску для фундамента
3. Бурение скважин для фундамента
4. Расширяем скважины
5. Армируем
6. Укладываем руберойд и заливаем бетон
7. Изготавливаем Ростверк

Мастера, имеющие опыт по возведению фундаментов по данной технологии, советуют сделать сразу несколько скважин основного бурения, и только потом при помощи специальной насадки на бур выполнить расширение основания сразу у всех пробуренных скважин. Это позволит вам сэкономить время на переоснащение бура (установку плуга).

Как размягчить землю для фундамента Тисэ?

Чтобы снизить сопротивление грунта во время бурения, можно залить в яму несколько ведер воды. Это позволит размягчить твердую почву и дело пойдет быстрее.

Заливка фундамента бетонной смесью

Когда скважины должным образом пробурены и каждая из них имеет полусферическое углубление у основания, можно приступить к установке арматуры и заливке скважины бетонной смесью.

Арматурный прут загибается и устанавливается по всей длине будущей сваи. В качестве гидроизоляции сваи удобнее всего использовать рубероид, который хорошо держит форму и без труда распределяется по поверхности скважины.

Стоит также учитывать, что возведения такого фундамента потребуется достаточно большое количество бетона. Поэтому, чтобы не затягивать строительство, лучше заказать бетономешалку.

Изготовление Ростверка на фундаменте ТИСЭ

Когда этап заливки свай завершен, переходим к изготовлению ростверка. Для этого мастерится деревянная опалубка, которую нужно обить полиэтиленом. Опалубка закрепляется при помощи шпилек. Далее устанавливается арматурная сетка под ростверк и заливается бетонная смесь.

Фундамент ТИСЭ в частном строительстве знаком сегодня уже многим и те, кто строил дома с его использованием, говорят о его надежности, простоте возведения и экономичности, отсутствие недостатков возведения, тоже не может не радовать строителя.

Смотреть БОЛЬШЕ в каталоге=>>

Правильный выбор бура

Чтобы определиться с необходимым типом бура, следует внимательно проанализировать все характеристики будущей постройки. В варианте бурения отверстий под сваи с диаметром до 30 см для сокращения расходов целесообразнее использовать ручной инструмент

Однако, важно учитывать, что такой бур позволяет выполнять ямы с глубиной до 5-6 м. При больших требуемых значениях представленных характеристик рекомендуется применять электрическое оборудование

Бур ручного типа и принцип его обустройства

Для снижения трудовых и финансовых затрат при возведении свайного фундамента своими руками рекомендуются к использованию следующий ручной инструмент: буры серии БС марок «250» и «350», отличающихся друг от друга диаметром стержня.

Нелишним будет рассмотреть в сравнении с названными приспособлениями буры маркировки «ТИСЭ» с префиксами «Ф» и «Ф-М».

Представленные модели имеют ряд характерных признаков, обуславливающих их выбор:

• низкая стоимость;
• высокое качество бурения;
• прочность и термостойкость бура;
• использование инструмента без специальных теоретических и практических навыков.

• рукоять для вращения и разворота;
• штанга с возможностью регулирования длины работ;
• механизм выведения излишков грунта;
• наконечник-лопатка.

Изготовление бура в домашних условиях

Использование приспособлений, выполненных своими руками, значительно позволяет сократить траты и поэтому набирает все большую популярность. В действительности, строительство – затратная процедура, поэтому любые способы сэкономить средства застройщиком буду только приветствоваться. Несмотря на видимую сложность буровой установки, процесс ее возведения довольно прост.

По опыту профессионалов, ручной бур, выполненный по технологии ТИСЭ – наиболее оптимальный инструмент для быстрого и качественного проведения бурильных работ. Для того чтобы полученное приспособление справилось с поставленной задачей, а также обеспечило его надежное продолжительное функционирование необходимо учесть следующие нюансы:

• для предотвращения углубления инструмента в грунт при его эксплуатации следует полости в форме полусфер изготавливать так, чтобы при вращении они двигались в обратном от земли направлении;
• для предотвращения захлебывания инструмента и оптимального вывода излишков грунта режущая пластина должна быть изначально изогнутого типа;
• впоследствии при формировании полусфер инструмента режущую пластину следует выпрямить.

Виды грунтоприемников

Основу строительной площадки составляют различные почвы (тяжелые, с каменистыми включениями; легкие, содержащие значительное количество сыпучих пород). Существует необходимость изготовления грунтоприемников, позволяющих повысить производительность бурения проблемных грунтов. Выпускаются следующие виды накопителей, позволяющих разрабатывать:

• тяжелые грунты. Отличительная особенность – наличие равномерно распределенных четырех вертикальных элементов конусообразной формы. Назначение клыков – возможность забора разрыхленной почвы, имеющей каменистые включения до 50 мм. Использование данной конструкции грунтоприемника значительно снижает налипание глинистых, суглинистых грунтов;
• легкие (сыпучие) грунты. Конструкция предусматривает наличие клыков, выполнение кромки пилообразного вида. Ограниченное расстояние между кромками предотвращает высыпание грунта. Клыки дают возможность убирать мелкие камни. Пилообразная кромка эффективно производит рыхление.

Предприятия-изготовители, согласно требованиям заказчиков, комплектуют бур для формирования скважин парой грунтоприемников.

Свая, созданная буром ТИСЭ имеет несущую способность в несколько раз больше обычной цилиндрической

Что это такое?

Закладка свайно-ленточного основания – новая технология, которая появилась в конце 90-х прошлого столетия и сегодня широко применяется во всем мире. Отличие от традиционного фундамента заключается в конструкции такого основания – на буронабивных столбах с расширенной пятой возводят железобетонный ростверк.

Несущая способность

Грузоподъемность фундамента связана с диаметром основания свай, сопротивлением и составом грунта:

Тип грунта	Сопротивление почвы, кг/м2	Несущая способность силовой конструкции в зависимости от диаметра пяты, т
50 см	60 см
глина, песок крупной фракции	6	12	17
суглинок, супесь	3	6	8
песок пылеватый	2	4	5,5
песок средней фракции	5	10	14

На практике грузоподъемность фундамента ТИСЭ может быть выше в 2 раза за счет того, что цементное молочко проникает в почву и затвердевает там, образуя слой грунтобетона толщино1 5–7 см.

Как изготавливается свайный фундамент?

Проектирование начинается со сбора исходных данных, полученных в результате геологических изысканий грунта. Затем рассчитывают фундамент – определяют параметры конструктивных элементов, в том числе шаг между опорами и рассчитывают потребность в строительных материалах.

Полевые работы начинаются с разметки свайного поля традиционным способом. После бурят скважины на проектную глубину. Уширения делают поочередно: сначала формируют выемку Ø500 мм, затем расправляют лопасти в конечное положение и доводят уширения до максимально значения.

В готовую свежину заводят армокаркас, после чего конструкцию заливают бетонным раствором. После затвердевания опоры переходят к строительству железобетонного ростверка в виде монолитной ленты традиционным способом. При этом между нижней плоскостью ростверка и поверхностью земли должен оставаться зазор в 30–45 см.

Работы по устройству фундамента ТИСЭ можно проводить своими руками без привлечения спецтехники, что обуславливает дополнительную экономию.

Цена закладки под ключ

При отсутствии навыков в строительстве и понимания технологии, собственнику целесообразно обратиться к профессионалам. Среднерыночные цены на услуги отражены в таблице:

Параметры силовой конструкции с параметрами ростверка: ширина 40 см, высота 60 см	Стоимость одной сваи, руб.	Цена, руб./м пог.	Стоимость фундамента площадью 6х6 м
Ø опоры, мм	Ø пяты, мм	Глубина, м
250	600	1,5	3–4 тыс.	4–5,5 тыс.	150–200 тыс.
200	500	1,5	2,8–3,5 тыс.	4–5,5 тыс.	120–170 тыс.

Сфера применения и срок службы

Сваи ТИСЭ широко используются в строительстве, поскольку являются универсальными силовыми конструкциями.

Технология особенно эффективна в таких ситуациях:

• при возведении бетонных и кирпичных заборов;
• при малоэтажном строительстве из тяжелых материалов;
• при строительстве двух- и трехэтажных жилых домов из бруса, пенобетона и каркасных панелей;
• при возведении бань и других тяжелых конструкций.

Сваи ТИСЭ можно строить практически на любых грунтах, кроме скальных пород, а именно в глинистой и песчаной почве, супесях, лессах и суглинках. Перечисленные типы грунта составляют 90% от всей площади российских регионов, что обуславливает популярность такой технологии.

За счет особенности конструкции, сваи не передают сооружению, которое удерживают, вибрации и динамические нагрузки, возникающие вблизи автомагистралей и железнодорожных путей.

Строительство фундамента ТИСЭ: пошаговая инструкция

Методика строительства конструкции популярна среди широкого круга застройщиков, так как имеется возможность выполнения работы собственными силами, без привлечения сторонних организаций. Поэтому, необходимо соблюдать технологию работ:

• разметка участка под сваи;
• бурение скважины на расчетную глубину;
• армирование свай;
• заливка скважины бетоном;
• бетонирование ростверка.

Разметка участка

Для проведения разметки на местности используется гидроуровень. Умение применять геодезические приборы, такие как, теодолит (для разметки горизонтальных углов на участке), нивелир (для выравнивания разметки по высоте) сократит время разбивки участка.

Из пиломатериала делается обноска, путем зарывания столбов, крепления между ними досок, рекомендуемой толщиной 0,5 см. Верхняя часть обноски располагается перпендикулярно осям здания, ее верх – это нулевой уровень. По приборам определяется направление оси, забивается гвоздь на обноске, натягивается шнур (леска, веревка). Пересечение шнура – это точка расположения сваи. Обноска после устройства фундамента демонтируется.

При проведении разметки необходимо пользоваться гидроуровнем

Технология бурения

1. На отмеченных участках для монтажа свай нужно снять верхний слой дерна, сделать небольшое углубление (0,15 м на ширину диаметра бура).
2. Произвести сборку бура, настроить его на проектную глубину.
3. Осуществить бурение скважины. Конструкция бура подразумевает регулярное поднятие приспособления и освобождение грунтоприемника от почвы.
4. Устройство пятки. По достижении требуемой глубины устанавливается откидной плуг, которым выполняется расширение основания скважины.

В процессе бурения необходимо соблюдать вертикальный уровень

Армирование свай

После подготовки скважины под заливку бетоном конструкцию укрепляют, проводя армирование. Для этого используют железные пруты диаметром 10-12 мм. Перед установкой арматура очищается от грязи, краски и коррозии, для улучшенной адгезии с бетоном. Получившаяся металлическая конструкция устанавливается в скважину.

Арматурный каркас необходим для усиления сваи

Заливка бетоном

Следующим этапом является заполнение скважин бетоном марки не ниже М300. Свая бетонируется поэтапно, отдельными частями, которые уплотняются специальным вибрационным устройством для исключения образования пустот. После заливки скважины, бетоном заполняется опалубка оголовка сваи высотой 0,2 м.

Бетонирование сваи проходит неспешно уплотняя раствор вибратором

Изготовление ростверка

Ростверк необходим для связи свай между собой, чтобы происходило одинаковое распределение нагрузки на опоры. Элемент фундамента не следует делать массивным, так как, его масса станет существенной нагрузкой для свай и увеличит расход бетона. Ширина ростверкового пояса должна быть соразмерна с шириной стены. Монтаж опалубки под конструкцию выполняется с учетом направления осей здания, нанесенных на обноску. Внутри формы монтируется гидроизоляция, затем насыпается песок и ставится арматурный каркас. Каждый слой бетона уплотняется. После набора прочности раствором, опалубка демонтируется. Получившаяся конструкция покрывается слоем гидроизоляции. Ваш фундамент готов.

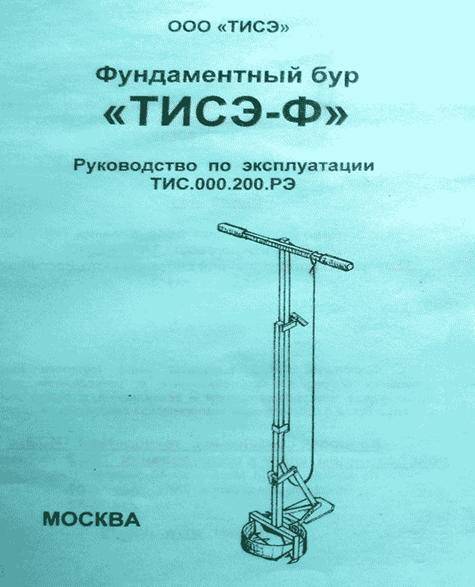

Свайно-ростверковый фундамент ТИСЭ

Каждая из сторон строительного процесса стремится к сбережению финансов при минимальной потере в качестве продукции. При выборе вида основания здания, идеальным с точки зрения соотношения цены – качества станет фундамент по технологии ТИСЭ, который без сложностей монтируется собственными силами.
