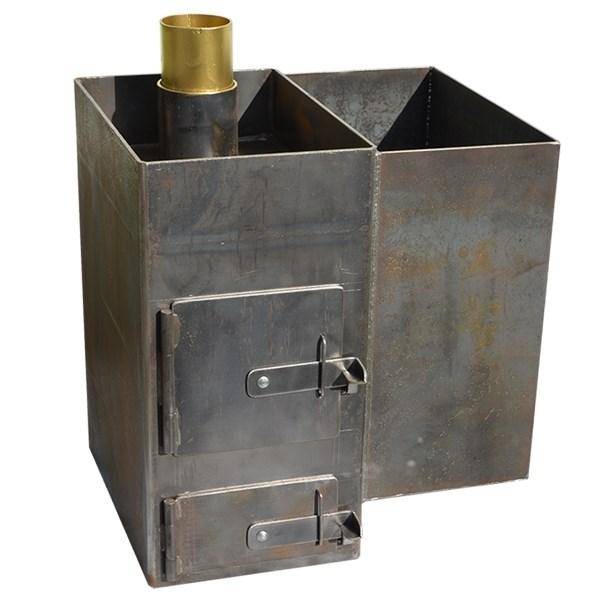

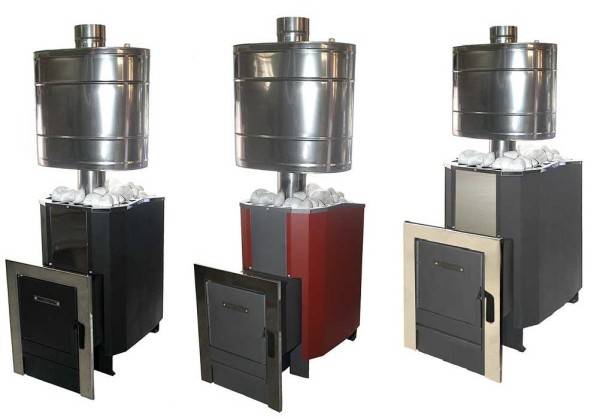

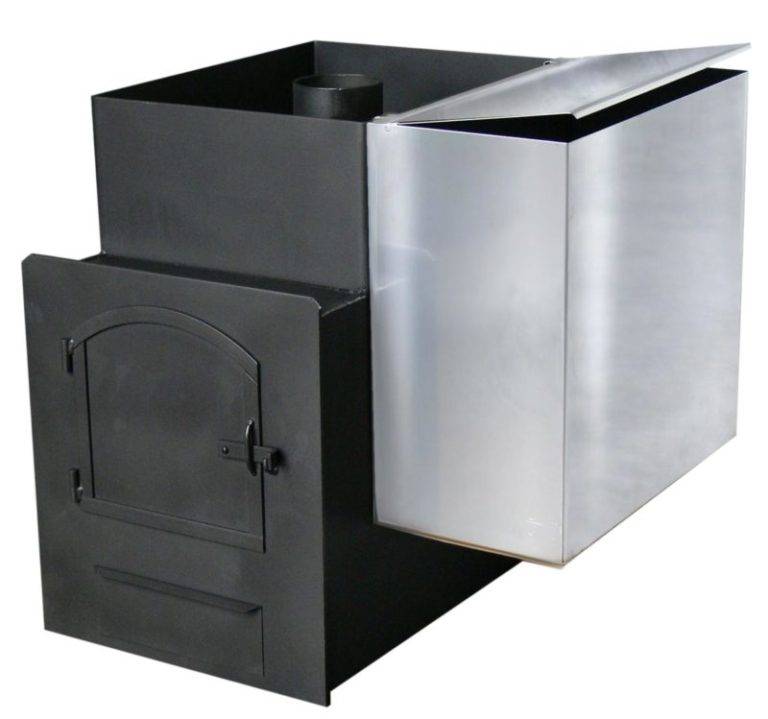

Банные печи с баком для воды

С парогенератором и баком для воды

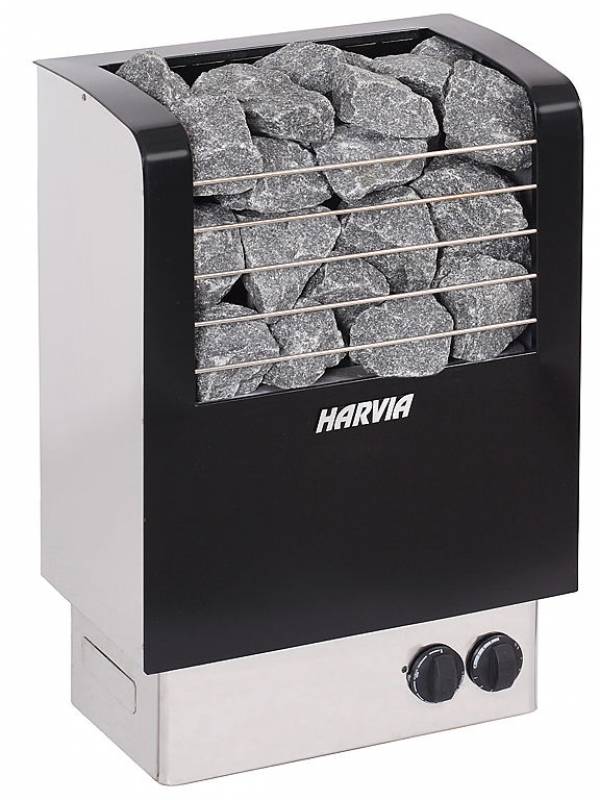

Как дополнительную опцию к электрокаменкам можно использовать парогенераторы. Их можно приобрести отдельно или же купить электрическую печь со встроенным парогенератором. Внутри их корпуса расположен бак для воды. В зависимости от выбранных настроек, парогенератор может наполнить помещение влажным или лёгким паром. Его температуру можно менять от +30 до +95°С.

Преимущество таких печей относительно простых – это минимальные трудозатраты, так как не приходится поливать камни. Вместо воды можно использовать настои трав. Встроенные баки для воды, в зависимости от их объёма, могут обеспечить 4-6 часов непрерывного выделения пара.

Обратите внимание! При монтаже любой электрической печи обязательно нужно сделать заземление, а также следует проверить качество электропроводки.
Электрокаменка Helo с парогенератором и пультом управления

При выборе модели каменки следует обращать внимание на наличие пульта к ней. У некоторых версий он встроен в корпус или же идёт отдельно в комплекте

Есть каменки, к которым нужно покупать пульт отдельно. Обязательно нужно узнать, какая длина у кабеля для пульта, так как если он короткий, то найти удобное место для него будет сложнее. Также следует выяснить, куда устанавливается печь – на пол или крепится на стену.

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

ставить её нужно на фундамент, отступив от стены 0,2 метра;
в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
все элементы из дерева нужно обработать изоляционным составом с глиной;
отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

Сверху необходимо положить рубероид, он защитит от влаги.

Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
В изготовленной детали удалить середину, оставив места для сварки по краям.
К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

Дымоходы бывают:

Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

Сначала нужно отметить место для отверстия и по отметкам проделать его.
К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

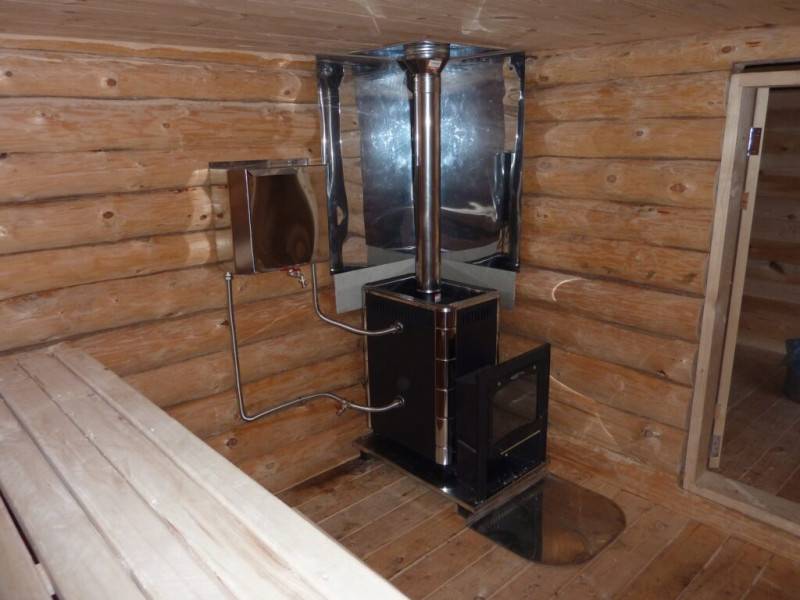

Правильная установка

Монтажом оборудования занимаются профессионалы. Без опыта и наличия квалификации правильно подсоединить печь будет трудно, а получить разрешение на эксплуатацию получается не всегда. Только при отсутствии нарушений инспектор из Ростехнадзора поставит необходимые отметки.

Печи из стали можно устанавливать в баню без заливки дополнительного фундамента. Кирпичные устройства с горелкой или чугунные приборы очень тяжелые, поэтому основание для них готовят отдельно, лучше – на этапе строительства бани.

Конструкцию устанавливают на положенное место так, чтобы дверка каменки открывалась к стене. Далее выполняют подключение труб согласно приложенной к инструкции схеме. Все щели и пазы герметизируют специальными огнестойкими составами. Нередко металлические газовые печки обкладывают кирпичом для повышения эстетичности и приближения к традиционному стилю.

Немного истории

Вопреки расхожему мнению, кирпичные печи впервые появились не в России. Их завезли сюда уже во времена правления Петра I, который лично привез из Голландии несколько речей и пригласил опытных мастеров для передачи опыта строительства подобных сооружений.

Причиной такого поступка была не простая любознательность — количество пожаров, происходивших в стране из-за растопки бань по-черному, было огромным. Поскольку города были деревянными, от одного пожара мог выгореть весь город (и такое происходило нередко).

Петр I издал указ, которым запретил растопку бани по-черному. С тех пор и пошла традиция использования кирпичных печей. Новинка быстро обрела популярность, поскольку оказалась сравнительно безопасной и достаточно простой, удобной в эксплуатации. С тех пор кирпичные печи стали базовым способом нагрева бани, успешно конкурирующим с легкими металлическими конструкциями.

Как правильно выбрать котел для бани?

Выбор конкретного устройства зависит от запросов хозяев, финансовых возможностей и габаритов бани. При покупке котла нужно учесть наличие режимов парения, которые он может обеспечить:

микроклимат русской бани – температура +50 — +90 градусов, влажность 50-60%;
микроклимат финской сауны – температура +90 — +120 градусов, влажность 5-30 %.

Хорошо, если котел способен генерировать легкий пар, который внешне выглядит как еле заметная завеса. Он считается более целебным, в отличие от плотного, тяжелого пара. Также при покупке оборудования нужно учесть:

тепловую мощность – она соответствует объему бани в кубометрах;
размер бака – обычно достаточным считается показатель в 50 литров;
материал изготовления и толщина стенок – чем толще изделие, тем ниже риск термического окисления металла.

Также стоит учесть возможности обеспечения котла топливом, частоту использования бани и желаемую скорость ее протапливания. В рейтинге популярных моделей значатся котлы марок «Домна», «Костер», «Теплодар». Также в топ входит оборудование под брендами «Сибирский утес», «Былина».

Возможные сложности

Затруднения могут возникнуть в связи с подбором необходимого строительного материала. Для лучшей устойчивости, камни для кладки печи выбирают плоской формы без трещин. Наполнять каменку желательно гладкими тяжёлыми камнями из реки — галькой, базальтом.

Внимание! Импровизированную печь размещают на некотором расстоянии от стенок бани — чтобы не прожечь тонкий полог. Чтобы не разносить пепел и золу по всей палатке и не залить горячие камни — необходимо окопать периметр печи на небольшую глубину

В зимнее время дно в бане застилается лапником или специальными теплоизолирующими ковриками

Чтобы не разносить пепел и золу по всей палатке и не залить горячие камни — необходимо окопать периметр печи на небольшую глубину. В зимнее время дно в бане застилается лапником или специальными теплоизолирующими ковриками.

Разновидности, подходящие для банной печи

Все теплообменники в первую очередь делятся на две основные группы:

внутренние, или встроенные. Располагаются над топкой или сбоку от нее, рядом с каменкой. Требуют большого расхода топлива из-за необходимости одновременного нагрева камней и воды;
внешние (самоварного типа). Размещаются на первой секции дымовой трубы (металлической). Это самый удачный и экономный вариант конструкции, так как нижний сегмент дымохода нагревается весьма сильно, но это тепло используется неэффективно.

Кроме этого, теплообменники различаются по типу контактного элемента. Здесь могут быть разные варианты:

змеевик, установленный в емкости с водой и подключенный к подобному элементу в корпусе печи;
конструкция типа «труба в трубе», где по внутренней трубе протекает горячая вода из печи, а по внешней — вода для бани;
проточный экономайзер, установленный на дымоход.

Существуют также комбинированные модели теплообменников, одновременно работающие в двух или трех вариантах конструкции. Поскольку они не мешают друг другу, а нагревать приходится сравнительно небольших объемы воды, комбинированные теплообменники позволяют получить максимальную эффективность работы.

Теплообменник для бани

Кроме этого, есть теплообменники открытого типа. Они обладают несколько упрощенной конструкцией — в корпус печи встраивают небольшой резервуар (не более 5 л), из которого выводятся два патрубка. Горячая вода выводится из бака и поступает напрямую во внешнюю емкость (в нижнюю ее часть, где вода более холодная и нуждается в подогреве). Второй патрубок подключают к верхней части, откуда вода выводится обратно в бачок, встроенный в корпус печи.

Теплообменник для открытого огня

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Такая схема обеспечивает активное перемещение воды за счет естественной конвекции жидкости. Кроме этого, во внешней емкости происходит перемешивание воды, не позволяющее ей расслоиться на уровни с разной температурой.

Выбор материала: типы и размеры печного кирпича

Первым делом необходимо закупить главный строительный материал – кирпич. Если ваш бюджет ограничен, можете выбирать обычный керамический кирпич. Размеры у него стандартные – 25 х 12 х 65 мм. Но тут нужно учитывать один нюанс: чтобы материал без негативных последствий выдерживал сложные условия эксплуатации, обусловленные высокими температурами и влажностью, вам нужно будет обработать его специальными защитными составами. Отличный вариант – термостойкий лак для печи из кирпича.

Кирпич для печи

Более подходящее сырье для бани – огнеупорные шамотные кирпичи желто-соломенного цвета. Их изготавливают при высоких температурах посредством прессования и обжига, поэтому они максимально надежны. Как правило, изделия продают в трех размерных вариациях:

стандартные – 230 х 125 х 65 мм;
зауженные – 230 х 114 х 65 мм;
зауженные с уменьшенной толщиной – 230 х 114 х 40 мм.

Кирпичи обязательно должны быть без пустот, то есть полнотелые.

Критерии выбора печи для бани

Мощность

Высокая мощность разогреет парную до высокой температуры, однако камни не вберут тепло, пара не получится, либо количество его окажется минимальным.

Малая мощность печи требует большой затраты ресурсов. Для больших помещений и кратного объема камней слабая печь быстро выработает допустимый срок эксплуатации и не сможет обеспечивать необходимый температурный режим.

Самостоятельный, предварительный расчёт осуществить просто:

Объём помещения (длина*ширина*высота) складывается с площадью неизолированных поверхностей, умноженных на коэффициент 1,2. Полученный результат следует увеличить в полтора раза, если дверь недостаточно утеплена, или выполнена из стекла.

1 кВт мощности исчисляется из 1 м³.

Топливо

Дрова

При отсутствии газификации и ограниченных параметрах проводки либо нестабильной подаче напряжения дровяная печь — единственный вариант. Топливо можно заготавливать самостоятельно, закупать, плюс экологический аспект и широкая ассортиментная линейка. Неудобства состоят в чистке дымохода и зольника, долгом прогреве парной и необходимости поддержания нужной температуры посредством подбрасывания дров в топку.

Газ

Неоспоримое достоинство газовых печей – это отсутствие топки и зольника, возможность регулировки температуры и короткий срок прогрева парной. Газовое оборудование имеет ряд требований к безопасности эксплуатации и техническим нормам агрегата. Дополнительным минусом выступает и невозможность качественного пара.

Электричество

Чистый, без дров, с минимальным уходом и компактными габаритами вид банных печей. Конечно, не «поддашь» пару ковшиком, но разогревать легко: включить в сеть и готово.

Комбинированные типы печей на газу и дровах, потребляют сжиженный газ, требуют слаженной работы по двум ресурсам, что несколько усложняет эксплуатацию.

Конвекция

Основной принцип – это поток воздуха между кожухом и топкой на основе разницы температур с нагревом опускаемых вниз холодных слоёв. Конвекция используется для выравнивания температуры в парной и ускорения данного процесса.

Материал печи

Чугун

Надежные характеристики делают его лидером среди материалов для высоких температур.

Сталь

Последние разработки отличаются высокой жаропрочностью при относительно приемлемом весе конструкции.

Кирпичная кладка

Кирпичная печь уходит в прошлое. Несмотря на высокую экологичность и красоту таких печей, они встречаются всё реже. Хорошего печника «днём с огнём» не сыщешь, а для дилетанта такая работа не по силам. Специально выполненный фундамент, и большая площадь кирпичной модели делают её аутсайдером. Современный уклад жизни диктует свои условия: быстрый разогрев парной, минимум топлива, высокая теплоотдача и, к сожалению, удалённость от природы.

Дизайн

При обилии производителей банных печей можно себе позволить слегка доплатить за уникальный дизайн и радующий глаз внешний вид. Любители ковки, романтики, которые не прочь помечтать под пляшущее пламя огня, приверженцы брутальных форм без труда определятся с выбором. Всевозможная облицовка и современные покрытия моделей свободно гармонируют с любым интерьером помещения.

Основные типы банных котлов

При выборе котла нужно, прежде всего, ориентироваться на доступность и удобство использования различных энергоносителей в месте размещения вашей бани. К примеру, газ является очень выгодным вариантом, однако возможность подключения к газопроводу есть далеко не везде.

Среди универсальных и доступных практически каждому энергоносителей можно выделить твердое топливо. При этом собрать простой твердотопливный котел легче всего. В остальном же ориентируйтесь на особенности конкретно своей ситуации и учитывайте представленную далее информацию.

Газовый обогрев бани

Газовый котел прекрасно подходит для обогрева парной, если есть возможность подключения к газопроводу. Такое оборудование компактно и экономично, оно не дает неприятного запаха и гари при условии правильной установки и грамотного обращения.

Существуют одноконтурные (только для обогрева), двухконтурные (обогрев плюс нагрев воды) и трехконтурные (обогрев, нагрев воды и дополнительный подогрев полов и воды в банном бассейне) газовые котлы. На современном рынке представлен огромный выбор такого оборудования, так что проблем с выбором подходящего агрегата у вас не возникнет.

Электрический обогрев бани

Электрокотлы являются наиболее экологичными. Такое оборудование предельно просто в установке и эксплуатации. Дополнительным преимуществом электрокотла является отсутствие необходимости устройства дымохода.

Такое оборудование избавит вас от необходимости запасаться топливом. Однако электрокотлом будет удобно пользоваться лишь, если в месте расположения вашей бани нет перебоев с электроснабжением. Помимо этого, стоимость электроэнергии для многих владельцев является неприемлемой. Да и собрать хороший электрокотел своими руками достаточно сложно.

Обогрев бани с применением жидкого топлива

Котел на отработанном масле

Котлы на отработке или дизельном топливе являются очень удобными и эффективными, однако для установки подобного агрегата придется выделить отдельное помещение, т.к. в процессе работы жидкотопливного котла создается неприятный резкий запах.

Дополнительно придется решить вопросы доставки и хранения жидкого топлива. Особых условий для хранения дизель и отработка не требуют, но помещение для емкостей выделить придется.

Пиролизный обогрев бани

Главной особенностью пиролизных котлов является специфическое строение топки. Этот элемент состоит из 2 камер. В одну камеру загружается топливо. Здесь оно начинает гореть. В процессе горения выделяется газ. Образовавшийся газ переходит во вторую камеру и догорает там с образованием дополнительного тепла. В результате топливо расходуется максимально эффективно и экономично. Отходы практически отсутствуют.

Для работы пиролизного котла можно использовать как простые сухие дрова, так и различные продукты переработки древесины: гранулы, прессованные бруски и т.п. Главное, чтобы материал был хорошо высушенным, иначе процесс пиролиза не запустится.

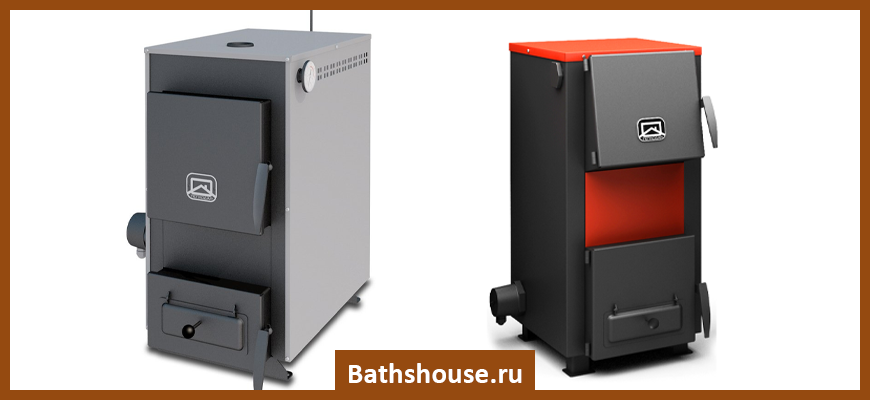

Твердотопливный обогрев бани

Котел для бани своими руками

Твердотопливные котлы – надежное, универсальное и проверенное множеством поколений банщиков решение. Единственный недостаток простого твердотопливного котла в том, что за его работой нужно постоянно следить и контролировать интенсивность горения топлива вручную.

Для изготовления твердотопливных банных котлов чаще всего используют сталь и чугун. Сталь в большей мере подвержена коррозионному воздействию, но характеризуется отличными теплообменными свойствами. Главным же преимуществом чугуна является фантастический срок службы.

Для более удобного использования твердотопливного котла, его конструкцию можно дополнить вентилятором либо температурным регулятором. Простой твердотопливный котел для бани можно с легкостью сделать своими руками.

Для чего нужен котел в бане?

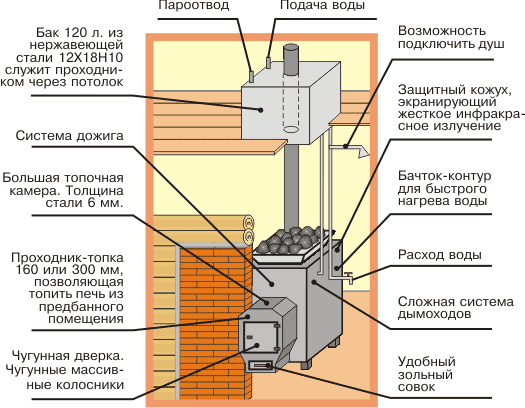

Печь или котел – незаменимый элемент в бане, который служит источником тепла и отвечает за прогрев помещения до заданной температуры. Чтобы оборудование эффективно сжигало топливо и нагревало парилку до +50 — +90 градусов, оно должно быть высокопроизводительным и обеспечивающим интенсивный теплообмен между поверхностью и воздухом. Такие свойства гарантируются при выполнении ряда условий:

печной котел оснащен отдельным баком для воды;
лучистая часть тепла поступает от нагретых стенок топки;
конвективное тепло идет от контура системы.

Удобство использования котла в бане намного выше, чем применение печи, ведь с его помощью прогреть помещение можно за самое минимальное время. Оборудование мгновенно нагревается до высоких температур

Хозяевам не придется долго топить баню, чтобы помыться, что особенно важно при отсутствии свободного времени, краткосрочном пребывании на даче

Как сделать мобильную банную печь своими руками

Не всегда удаётся взять с собой настоящую печку. Это может быть из-за ограничений по весу в дальнем походе или возникает спонтанное желание поставить баню на берегу реки в красивом месте. Постройка простейшей печи в этом случае не проблема.

Понадобится минимум инструмента — топор, лопата и крупные камни в достаточном количестве. Устройство этой печки будет напоминать баню по-чёрному.

Простейшая печка-каменка

Порядок изготовления своими руками следующий:

Сначала размечается место под фундамент. С помощью лопаты отрывается небольшое углубление для топки глубиной 20—30 сантиметров. Края ямы делаются немного скошенными, чтобы не осыпались во время топки.
В яму закладываются сухие небольшие брёвна и закрываются слоем камней среднего размера. Затем снова помещаются дрова. Пласты чередуются, пока не получится аккуратная пирамидка. Слишком большой объём камней выкладывать не стоит — они будут долго прогреваться и потребуется сжечь немало брёвен.
Поджигаем нижние дрова и даём прогореть всему топливу. Камни периодически поправляем, чтобы наша конструкция не рассыпалась. В конце должна получиться небольшая кучка хорошо прогретой гальки.

Важно! Камни для печи лучше всего брать ровные и без трещин. Нагревать их придётся докрасна, потому что они будут единственным источником тепла в бане

Накрываем импровизированную печь палаткой-парилкой. Каркас можно сделать из тонких жердей и обтянуть полиэтиленом или плотной непромокаемой тканью. Горячую воду нагревают в ведре или баке прямо на каменке во время топки.
Можно построить усовершенствованный вариант такой печки. Для этого понадобятся крупные плоские камни. Небольшое углубление в земле обкладывается галькой в форме буквы «П» и накрываем валуном. Сверху помещаются дрова. Затем нужно полного прогорания. Угли и золу можно убрать, чтобы не разносить грязь по парной. Эффективность такого варианта выше, чем у простой кучки камней.

Окопайте самодельную печь небольшим рвом для стока воды во время мытья.

Усовершенствованная конструкция с использованием металлических деталей

Для постройки понадобится заранее заготовленная решётка из толстых прутьев или сваренная конструкция в виде таганка. Возведение печи с их помощью ещё проще: укладывается основание из плоских камней с местом для топки, затем решётка или стальные прутья, сверху галька.

В качестве материала для постройки подойдёт старый железный ящик, кусок кладочной сетки, обрезок трубы. Любой металлический каркас заполняется камнями подходящего размера и укладывается на костёр.

После прогорания и нагрева каменки до желаемой температуры, её можно перенести в нашу походную баню.

Плюсы такой конструкции:

Чистота в парной.
Быстрота изготовления и прогрева.
Нет опасности осыпания камней в бане.
Удобно использовать повторно.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани

Watch this video on YouTube

Нюансы и правила

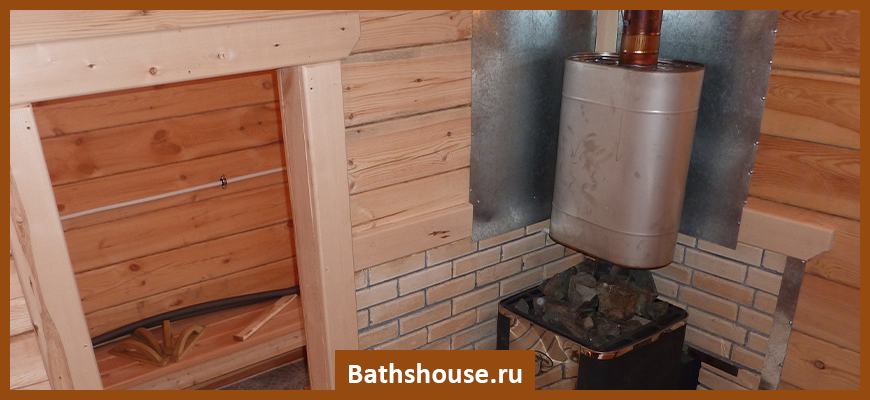

Перед установкой печки нужно составить проект ее расположения. Относительно размещения такого устройства действуют строгие правила, при нарушении которых газовая служба не выдаст разрешение на эксплуатацию. Вот основные нормативы:

при выведении топочного канала в предбанник или другое помещение проем отделывают прочным металлом, другим жаростойким материалом;
размеры топочного проема составляют 47-55 см в высоту, 35-45 см в ширину (без рамки);
вместе с рамкой указанные выше показатели равны 61-68 см и 51-66 см соответственно;
газовые печки нельзя ставить в помещениях менее 8 куб. м, а при атмосферной горелке – менее 12 куб. м;
минимальная высота бани для газового отопления – 2,2 м, размер окна – от 0,6 кв. м;
под дверью в парилке предусматривается щель шириной 4 см, либо в стене монтируется отверстие вентиляции;
дверь нужно закрывать и открывать строго наружу;
участок пола рядом с агрегатом оформляют любым огнеупорным материалом, чтобы с каждой стороны он выходил минимум на 10 см;
расстояние между печкой и поверхностями из горючих материалов составляет не менее 50 см;
прибор подключают к дымоходу трубой из прочной нержавеющей стали так, чтобы колена входили одно в другое на ½ диаметра;
протяженность дымохода равна 5 м и больше;
места стыков дымохода с другими элементами должны быть абсолютно герметичными.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

встраивается в печь;
крепится на дымоход;
или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Металлическая печь-калорифер, подходит ли она для бани?

Металлическая печь калорифер

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Делаем дверцу

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

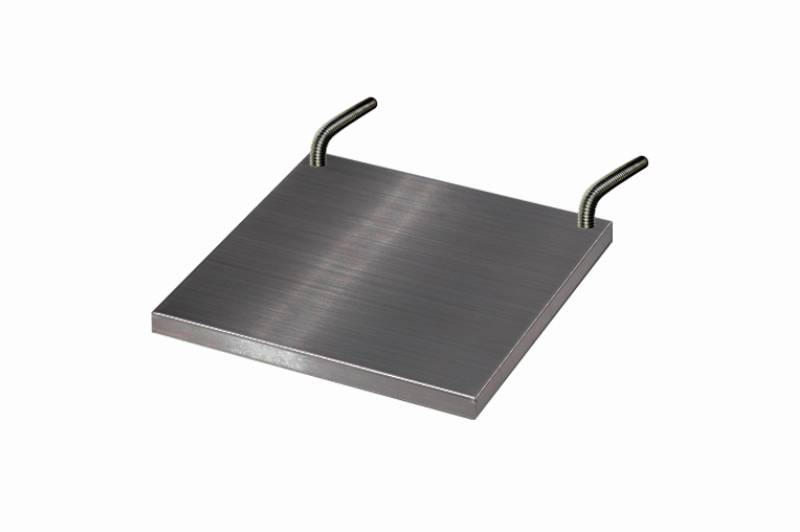

Задвижка для дымохода

Задвижка — вид 2

Кладка печи: второй этап

После того, как завершите с сооружением внутренних и внешних стенок топочной части, переходите к установке топочной дверцы. Для ее крепления можно использовать ту же оцинкованную проволоку, но лучше скручивайте не один кусок, а сразу три.

Далее уложите еще один ряд кирпичей и начинайте сооружать камеру для камней. Ее размер должен быть таким, чтобы все булыжники прогревались равномерно, то есть слишком большая конструкция ни к чему – в этом случае тепло не будет доходить к верхним камням. Считается, что оптимальная высота – 40-50 см. Когда камера будет выложена, отделайте ее стальными листами, отражающими тепло.

Следующий шаг – установка второй колосниковой решетки. После этого продолжайте наращивать ряды, оставляя проем для пара. Его средняя ширина – 50 см. Этого абсолютно достаточно, чтобы заменить камни или же выполнить ремонт внутренних стенок печи. Высота проема – 5 рядов. После их укладки нужно закрыть отверстия – для этого придется заказывать специальную дверцу под размеры конкретного сооружения.

Когда печь достигнет необходимых вам размеров, накройте конструкцию стальным листом с предварительно вырезанным отверстием. Затем установите уголки для перекрышки и закройте их кирпичами. Потом приступайте к сооружению дымохода.

После завершения кладки печи установите рядом бак для воды и соедините конструкции металлическими или металлопластиковыми трубами.

Как видите, кладка кирпичной печи с топкой из предбанника состоит из массы процедур, которые никак нельзя назвать простыми строительными работами. Поэтому, чтобы успешно с ними справиться, четко соблюдайте технологию и не пренебрегайте правилами безопасности – здесь нет места самодеятельности, ведь каждый шаг должен быть продуман до мелочей.

Печь для бани с баком
