Автономное водоснабжение частного дома – схема

Основные правила разработки схем

Необходимо знать основные правила составления схемы разводки для того, чтобы правильно и с необходимой подготовкой выполнить водоснабжение частного дома своими руками. Именно схема разводки горячего водоснабжения, а также для отдельного поступления холодного водоснабжения отражает все моменты, связанные с правильным расположением водонагревателя, мест, где находятся точки водоразбора. Также она фиксирует, где будут находится трубы водоснабжения, ведущие клапаны и проходные элементы.

В том случае, если планируется непрерывное поступление воды из скважины, либо выкопанного заранее недалеко от дома колодца, необходимо правильно определить местоположение насосной станции, фильтров и располагающихся непосредственно в этой системе клапанов обратного хода.

Правила разработки подобных схем не представляют сложности и включают следующие элементы:

1. Накопительный бак по всем правилам монтажа подключается к основной водопроводной трубе. При подаче воды посредством использования центрального отопления, напор будет переменчивым. Это значит, что необходима установка дополнительного насоса, обеспечивающего стабильное давление воды.
2. Перед поступлением воды в емкость, желательно обеспечить предварительную фильтрацию от посторонних примесей и мусора.
3. Во время отсутствия воды, насос подвергается риску перегорания. Специально установленный датчик сухого хода позволит уследить за тем, чтобы питание было отключено вовремя.
4. В том случае, если поступления воды будет осуществляться из скважины, стабильный напор позволит обеспечить установленная насосная станция. Она уже имеет встроенную защиту от перегорания.
5. Поплавковый выключатель – необходимый элемент в схеме. Он будет служить защитой от переливания.

Способы водоснабжения частного дома

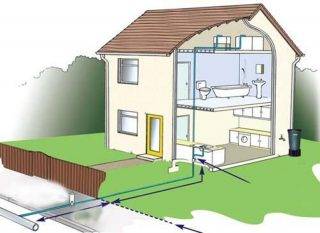

Схема подключения к центральному водопроводу

Существует два варианта водоснабжения в частном доме: центральное и автономное. При центральном вода поступает по водопроводу из общей сети, а при автономном источников несколько.

Центральное

За качество и состав поступающей в жилое помещение воды отвечает водоснабжающее предприятие, с которой владелец дома заключает договор. Из преимуществ такого варианта можно отметить:

• соответствие воды санитарным нормам;
• контроль качества очистки;
• отсутствие насоса.

Из недостатков отмечают высокую стоимость за услуги организации и перебои, связанные с авариями.

Автономное

Источники автономного водоснабжения

Центральное водоснабжение доступно далеко не в каждом посёлке или пригороде. Поэтому многие владельцы частных домов вынуждены продумывать автономную систему обеспечения. Она может отходить от артезианской и поверхностной скважины, колодца, поверхностных вод из рядом расположенного водоема. У каждого вида есть свои достоинства и недостатки.

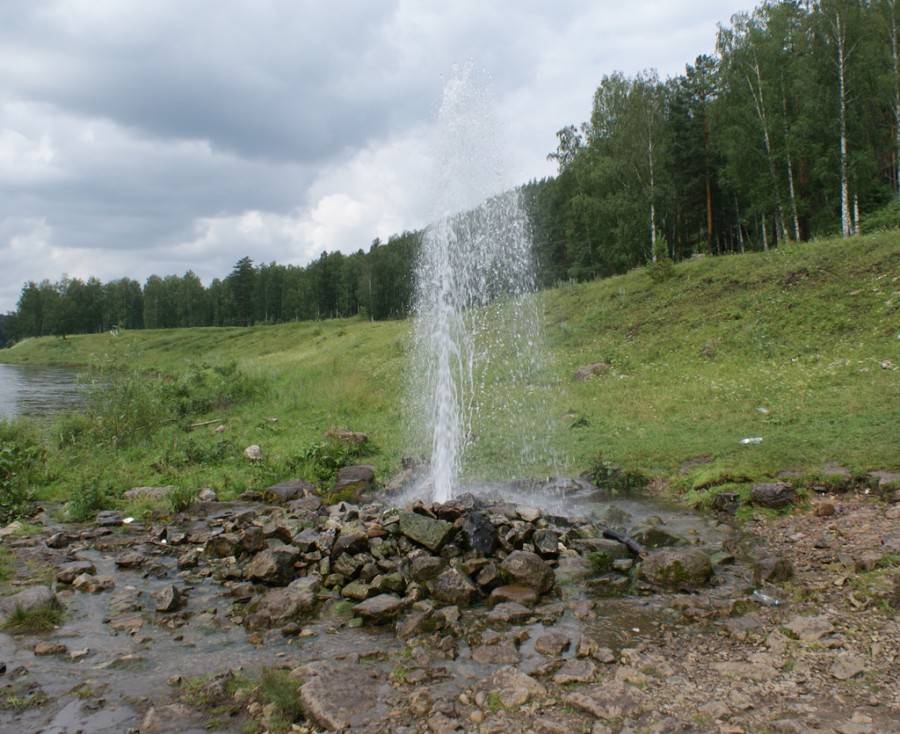

Артезианская скважина отличается возможностью регулировки напора, недорогой стоимостью подъема жидкости, отсутствием химических загрязнений. Из недостатков можно отметить необходимость фильтрации и очищения от солей металлов, а также высокие затраты на постройку системы.

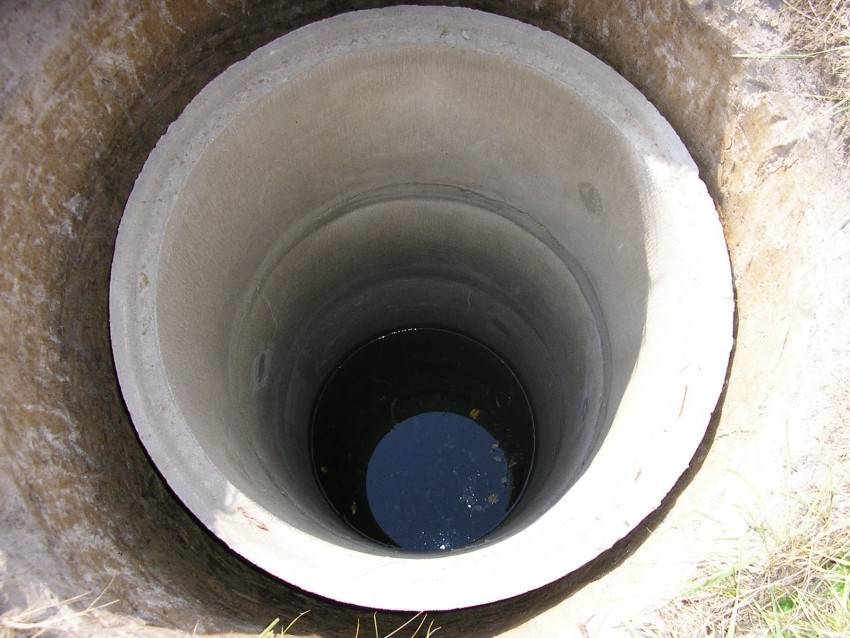

Колодец обходится дешевле скважины и также отличается возможностью регулировки напора. Однако такая вода нуждается в глубокой фильтрации и очистке, может содержать вредные вещества, требуя обеззараживания.

Вода, взятая из местного озера, реки, пруда, хоть и не стоит больших денег для организации подачи, но в силу загрязнения требует тщательной очистки, обеззараживания и фильтрации. В итоге средств на её подготовку к использованию уходит не меньше, чем при любом другом типе водоснабжения.

Какое у вас в доме водоснабжение?

Центральное
12.17%

Скважина/колодец
83.88%

Накопительная емкость
3.95%

Проголосовало: 304

Аварийный перелив и слив

Для защиты от затопления помещения в случаях перенаполнения емкости, в ее верхней части установлен аварийный перелив, состоящий из:

• перехода диаметром 1 дюйм;
• гофрированного шланга сечением 32 мм;
• сифона для мойки;
• крепления для канализационной трубы 50 мм.

В существующую канализацию вмонтирован тройник с отводом под 45 градусов. Выходной патрубок сифона соединен с тройником через резиновый переход с диаметра 32 мм на сечение 50 мм. Для надежности эти узлы обработаны силиконовым герметиком.

Когда нет возможности осуществить подачу жидкости насосом (поломка, отсутствует электрическое питание) вода сливается через аварийный слив, размещенный перед обратным клапаном всасывающей линии.

При этом сливной кран 26 размещается как можно ближе к дну.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

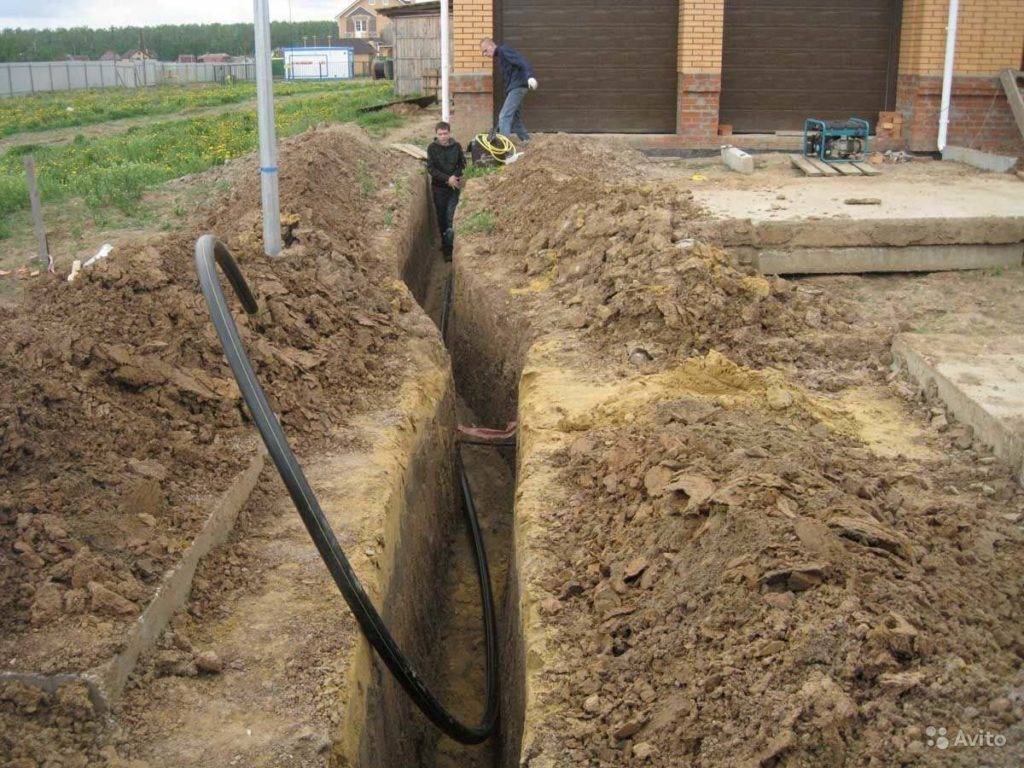

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

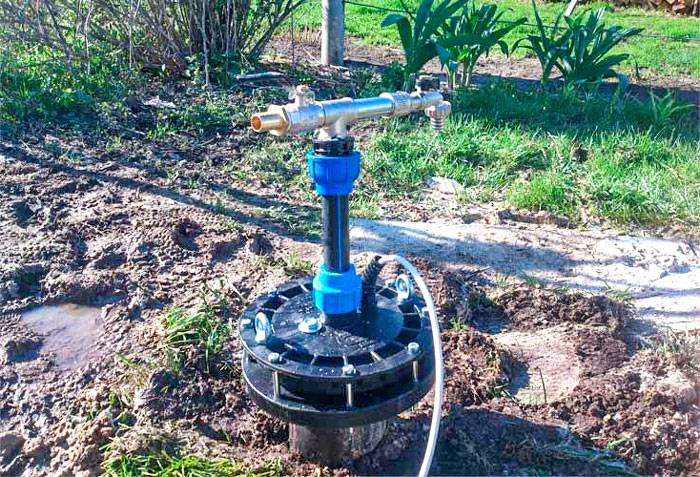

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

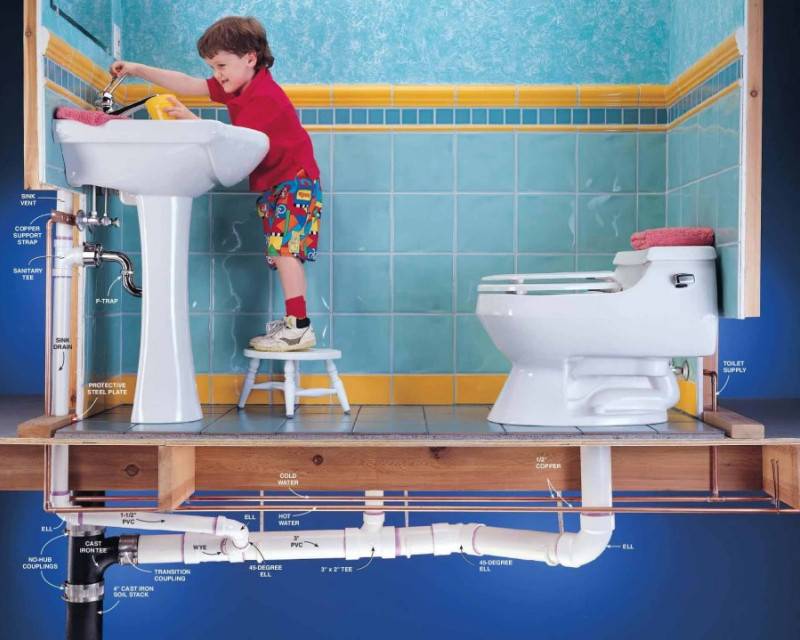

Как своими руками сконструировать внутреннюю систему водоснабжения в частном доме

Изготовить внутреннюю разводку в доме своими руками намного проще, чем копать колодец или бурить скважину. Для этого необходимо запастись необходимым количеством пластиковых труб 1/2Ø и 3/4Ø, запорной арматурой и разного рода фасонными частями для трубопровода. При необходимости можно соорудить коллектор, который значительно позволит увеличить КПД всей трубопроводной системы. Чтобы своими руками сконструировать внутри дома водопровод нужно не так уж и много инструментов. Для полипропиленовых труб понадобится паяльник и ножницы для резки этих труб. Металлопластиковые трубы вообще требуют только набора гаечных ключей и этих же ножниц. Чтобы знать сколько и каких фитингов вам нужно, требуется, как и говорилось в начале, сделать подробный проект трубопровода.

Подробная схема внутреннего водопровода для частного загородного дома

Если вы не обладаете навыками работы с паяльником и вообще сборки трубопроводов, то стоит подумать о том, не лучше ли доверить эту работу специалистам. Если же вы все же решили справиться своими силами, то вначале потренируйтесь на обрезках труб, чтобы не испортить всю систему и придерживайтесь рекомендаций специалистов.

Таким образом, сооружение автономной системы водоснабжения для загородного дома «с нуля» является делом достаточно трудоемким и ресурсоемким, но посильным для тех, кто не боится физического труда и умеет обращаться с ручным инструментом.

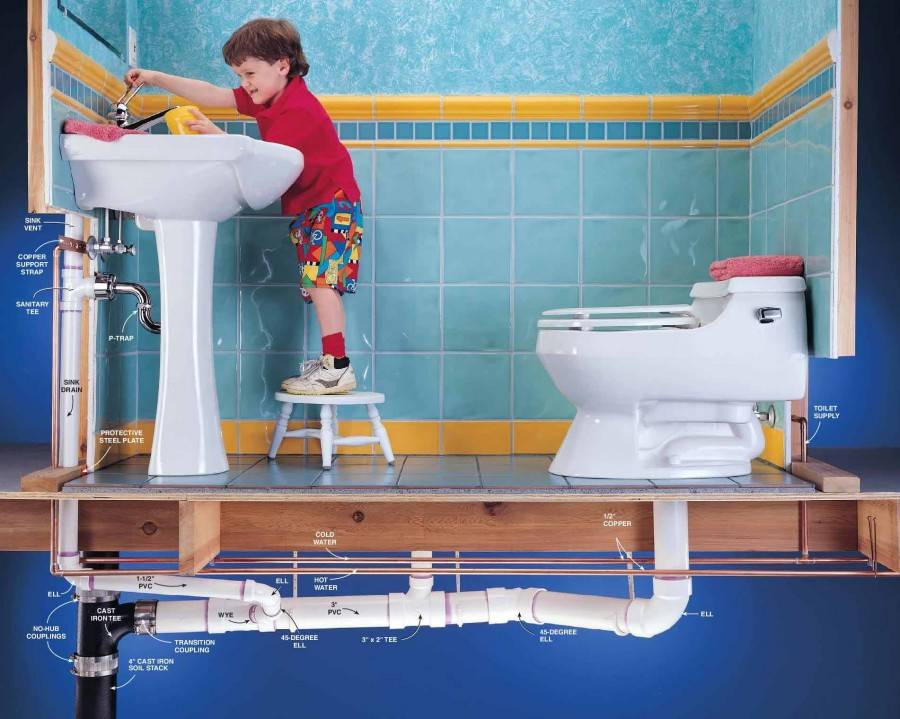

Монтаж трубопровода внутри помещения

1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Что такое автономное водоснабжение частного дома

Отсутствие общественного водопровода на территории загородного участка заставляет жильцов искать альтернативные источники водоснабжения. Для этого проводят геологические исследования участка и на основании полученных результатов выбирают технологию и способ решения проблемы. Самые популярные варианты обустройства хозяйственно-питьевого автономного водопровода — это колодец или скважина.

Колодец — резервуар большего диаметра, чем скважина, оборудованный специальными механизмами для подъема воды вручную (ворот, «журавль» и др.).

Помимо подземных источников, для автономной системы водоснабжения требуется комплект насосного оборудования, наружные и внутренние трубопроводы, а также бытовые сантехнические приборы.

Автономная подача воды

Более сложный вид водоснабжения, включающий в себя ряд мероприятий – начиная с поиска источника, монтажа водопровода, заканчивая канализационными сооружениями. Его придется выполнять самостоятельно, согласно инструкциям.

Автономное водоснабжение можно разделить на:

• Привозную доставку с определенного источника (например, с артезианской скважины);
• По подаче к потребителю.

Кратко существующие подсистемы автономного водоснабжения можно обозначить так:

• Самотёком (использование накопительной емкости);
• Автоматическая подача (задействуют насосы).

Когда отсутствует необходимость в постоянном наличии воды, либо она нужна время от времени, используют довольно простое, достаточно дешевое благоустройство — устанавливают большие баки (обычно – межчердачное перекрытие загородного дома), в которые вода поступает с помощью насоса, заливается вручную.

Автоматическая подсистема подачи намного сложнее. Однако ее под силу сделать своими руками. Сначала выбирается вариант ее устройства:

• Открытые источники (река, озеро, пруд);
• Подземные источники (бассейны, водоносные горизонты).

Следует отметить, что вода из многих открытых источников в силу своего загрязнения опасна для здоровья, пригодна для технических нужд, поливки. Такой вариант не нашел широкого применения вследствие больших затрат на очистку воды, приведение ее к санитарным нормам.

Процесс подачи воды организуется так:

• Находится источник (колодец, скважина);
• К нему подводят систему коммуникаций – шланги, трубы, насосы, фильтрующие элементы;
• Делают канализационные стоки.

Когда вода из колодца приемлема к употреблению (проверить можно у соседей) обустройство колодца – идеальный вариант решения проблем с водоснабжением.

Независимо от наличия электричества, воду из него можно брать с помощью ведра. Простота устройства – очередное его преимущество.

Однако, чтобы его выкопать нужно соблюдать определенные условия:

• Берется проба воды, выясняется ее пригодность к употреблению;
• Чтоб не копать колодец «на глаз», выясняем качество грунта, как глубоко залегает водоносная жила;
• Определяем местоположение колодца
• Подбираем стройматериал для отделки шахты (обычно – железобетонные кольца).

Неплохой вариант – сделать на своем дачном участке скважину-иглу (абиссинский колодец). После проверки воды на соответствие санитарно-гигиеническим нормам, выбора места, забивается скважина, устанавливается насос.

Недостаток такой системы водоснабжения – забить можно на малую глубину. Состав грунта может препятствовать бурению скважины.

Несмотря на все плюсы-минусы, каждый решает сам как обустроить своё водоснабжение в загородном доме. В одном случае наличия баков бывает достаточно, в другом – приходится делать сложную систему коммуникаций. Всё зависит от многих условий, факторов, которые непременно нужно учитывать.

Емкость и насосная станция

В качестве аккумулирующего резервуара используется пластиковый цилиндрический бак объемом 0,5 м3, сечением 640 мм и высотой 1840 мм, с толщиной стенки 5 мм.

Насосная станция состоит из:

1. Насоса JEX 500 с низкими показателями излучения шума, способный обеспечить давление в системе до 4 бар. При применении в квартире шумного агрегата может возникнуть конфликты с соседями, вплоть до судебных разбирательств.
2. Ресивера на 24 литра. Существенно снижает гидроудары на насос, возникающие в процессе разбора воды, а так же увеличивает ресурс двигателя.
3. Специального бронзового пяти конечного переходника, при помощи которого происходит коммутация всех компонентов станции.
4. Трубки с армирующей оплеткой, предназначенной для соединения насоса и мембранного бака.
5. Автоматического блока (реле давления) для работы насоса в определенном диапазоне давления.
6. Манометра. Этот прибор является не обязательной атрибутикой для станции, но на основании его показаний можно проконтролировать герметичность контура и настроить, в случаи необходимости, блок автоматики.

Насосная станция.

Высота потолка в помещении где установлена описываемая система водоснабжения – 2,5 м. Это расстояние позволяет установить станцию с габаритами 600 Х 400 Х 400 над накопителем. Для ее крепления используются кронштейны от кондиционеров, а в качестве вибрационной прокладки применяется резиновый шланг диаметром 32 мм и длинной 400 мм, разрезанный вдоль.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

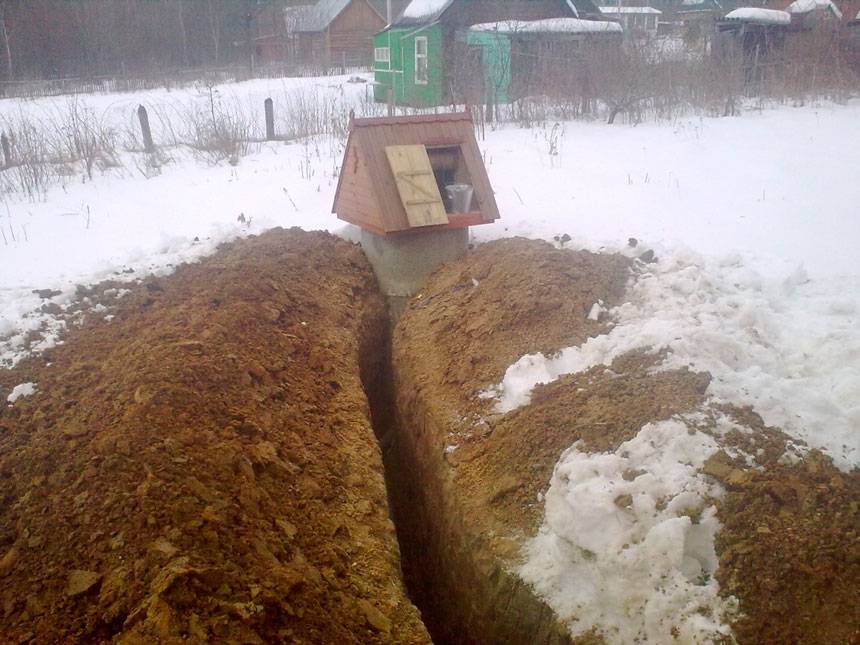

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

• Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
• Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

• Пенопластовый утеплитель;
• Стекловата;
• Полистирольная «скорлупа»;
• Базальтовая вата в цилиндрах.
• Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Как создать собственный водопровод для частного дома

Все зависит от того, откуда берется вода. Если это колодец, то автономное водоснабжение предполагает использование глубинного насоса. Качество такой воды не всегда соответствует нормам пригодности для питья. Потребуются фильтры. Для полива это отличный способ аэрации, если вода прибывает с достаточной быстротой.

Для системы автономного водоснабжения из артезианской скважины характерно высокое качество питьевой воды. Применяются специальные насосы. Бурение стоит дороже, но если речь идет о здоровье, оно того стоит. Если загородный дом подключен к централизованной системе, но требуется организовать полив, можно установить емкость большого объема, и выкачивать насосом воду из нее.

Этапы создания системы подачи воды

Главными моментами при создании системы для подачи воды в доме являются следующие:

1. Выбирается тип системы для подачи воды.
2. Выбирается место для создания источника.
3. Создается скважина или колодец.
4. Создается система подачи воды с помощью кессона, насоса или пластиковой накопительной емкости для воды.
5. Направление подачи воды в дом.
6. Организовывается подача воды в аккумулятор или емкость для накопления.

Для организации системы водоподачи в дом потребуется следующее:

• готовый источник;
• насос или станция;
• наружный водопровод;
• гидропневматический бак;
• насосная станция для 2-го подъема, при нужде;

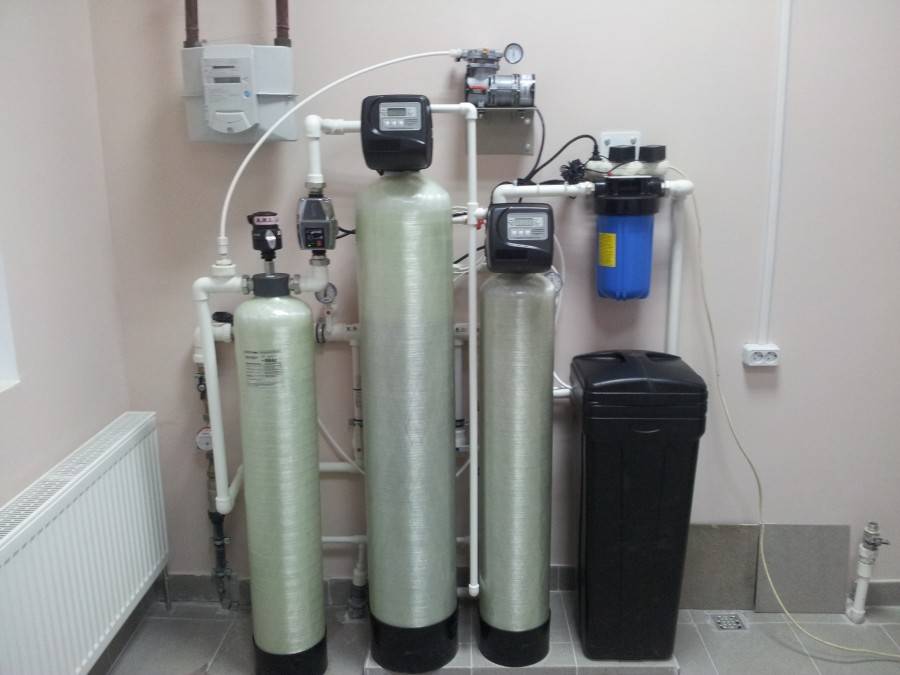

• очистительные фильтры;
• автозащиты и электросистема;
• внутренняя система для снабжения дома, которая состоит из трубопровода, а также соединительных деталей, задвижки, водопроводных кранов, вентиля, смесителей т. п.

Скважина есть. Что дальше?

Теперь, когда мы стали обладателями собственной скважины с совершенно бесплатной, да, к тому же, еще и питьевой водой, возникает естественный вопрос – как доставить эту воду на поверхность. Ведро в скважину не просунешь. Значит, нужны другие решения.

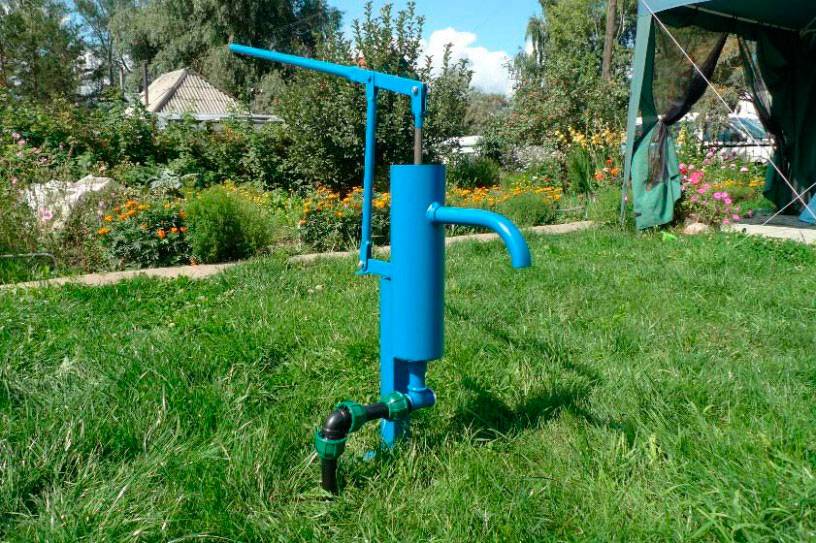

Самое простое и дешевое – установить ручную колонку-водокачку.

Двигая ручку вверх-вниз, мы запросто можем наполнить ведро чистой водой из скважины. Если не ставить сверхзадач, то для готовки еды, небольшого полива, мойки посуды и вечернего душа такой колонки будет более чем достаточно. Заодно можно слегка привести в норму свое изнеженное туловище.

Но уж если на даче есть еще и электричество, то можно подумать о более удобном способе извлечения воды из недр. Например, можно использовать простейший погружной насос.

Они бывают разными и по форме и по мощности. Некоторые опускаются прямо в скважину и постоянно находятся в воде на большой глубине. Другие располагаются на поверхности, а в скважину опускается лишь водозаборная труба.

В принципе, никто не мешает опустить погружной насос в имеющийся на участке колодец. Если вы не собираетесь пользоваться данной системой зимой, то задача значительно упрощается. В случае круглогодичного проживания в доме, придется потратить некоторые усилия чтобы заглубить в землю трубу, которая идет в дом от насоса. Иначе зимой вода в трубе просто замерзнет и ваше водоснабжение от колодца сразу потерпит фиаско.

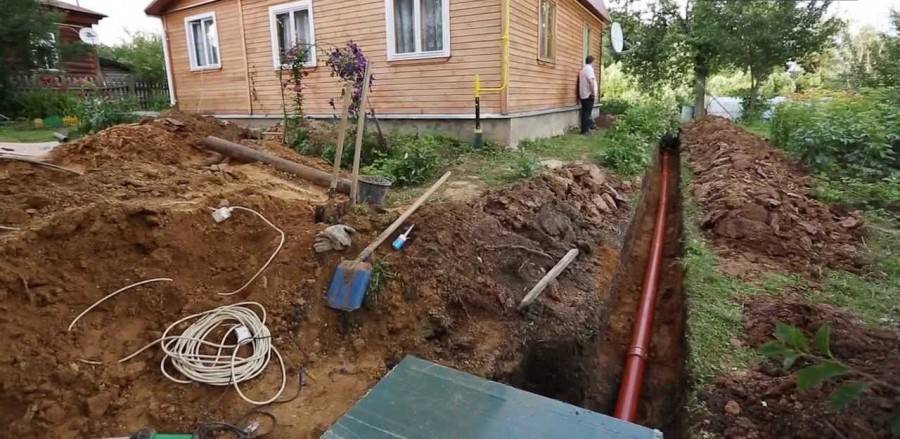

Это не так уж сложно. Достаточно прокопать траншею от колодца до дома на глубину промерзания почвы:

Далее мы подкапываемся под фундамент, прокладываем трубу так, чтобы даже в самый лютый мороз вода в ней не замерзла. Конечно, на первый взгляд это большая тяжелая работа, но лучше сделать ее один раз, зато потом долгие годы наслаждаться комфортом.

Вернемся к насосам. Самый первый параметр, по которому стоит выбирать прибор, это его мощность. Вы обязательно должны знать глубину своей скважины (можно посмотреть в паспорте, который вам, надеюсь, отдали после окончания работ) и купить устройство с запасом в 25-30%. Если мощности не хватит, насос просто не сможет поднять воду по трубе до поверхности.

К насосу присоединяется труба, электрический кабель и вся система исчезает в холодной глубине, чтобы провести там свои “лучшие годы жизни”. Скорее всего, вы увидите свой насос повторно только осенью, когда будете уезжать с дачи. На зиму его лучше вытащить из скважины и убрать. Не потому, что с ним что-то случится. Просто могут стащить. Люди у нас добрые.

В случае с частным домом для круглогодичного проживания, насос будет извлечен из скважины только тогда, когда выйдет из строя.

Если ограничиться одним насосом, то у вас получается вот такая конструкция:

Если включить электричество и открыть кран, то из скважины потечет вода. Можно подставить ведро или корыто, можно присоединить шланг и наполнить бассейн, а можно… А что если провести этот шланг в дом? Это же было бы просто здорово! Включил тумблер и из крана полилась вода. Все лучше, чем под рукомойником умываться и посуду мыть в тазике :).

И, в принципе, особых проблем-то нет! Установили раковину, провели в дом шланг, в нужное время включили насос – полилась вода. Хочешь, умывайся, хочешь, посуду мой, хочешь, налей в ведро чтобы помыть пол.

Однако это лишь одна сторона вопроса – взгляд сквозь розовые очки. Сразу возникают несколько побочных проблем. Например, куда девать отработанную воду? Не будешь же ее просто сливать в подполье :). Можно, конечно, поставить ведро под раковину, но это опять-таки полумера.

С другой стороны, вода, которую только что извлекли из недр земли, обычно имеет, прямо скажем, весьма умеренную температуру. Градуса четыре-пять. Я бы посмотрел, как некоторые особы, привыкшие ко всем удобствам, станут ей умываться. Да и посуду мыть, признаться, не фонтан. Особенно, жирную.

Наконец, постоянные включения и выключения насоса “по пустякам” подтачивают его ресурс. Ему там в глубине и так плохо, а тут мы его постоянно включаем на несколько секунд.

Ну, и напоследок: напор воды у насоса весьма неслабенький. Представляете что будет, если вы направите эту струю в раковину через обычный смеситель? Думаю, первое же включение подтолкнет вас к мысли, что стоит поискать “более другое” решение :). Как вы говорите? А, смеситель откроете не на полную? Ага! А если трубу со смесителя сорвет?

Так плавно и постепенно мы подошли к водяным насосным станциям – последнему изобретению человечества, которое решает большинство проблем водоснабжения загородных домов. Хоть от колодцев, хоть из скважин, хоть вообще из протекающей мимо речки.
