Как построить арочные навесы своими руками из поликарбоната и металла своими руками: Инструкция и чертеж

Примыкание козырька к стене дома

Узел стыка навеса со стеной должен обеспечить плотное примыкание кровельного материала и ограждающей конструкции. Козырек над крыльцом предназначен, чтобы уберечь входную зону от попадания осадков. А негерметичная щель — это источник протечек и увлажнения стены при дожде или снегопаде.

Негативно сказывается постоянная влажность на материале каркаса и кровли. Деревянные элементы гниют и коробятся, а металл ржавеет и разрушается.

Для герметизации стыка применяют:

• силиконовые, полиуретановые или кремнийорганические герметики;
• пристенные профили, фартуки, планки;
• герметизирующие ленты, уплотнительные шнуры.

Примыкание может быть горизонтальным или наклонным. Применяют три способа стыкования элементов — со штраблением или без, с герметизацией лентой.

Примыкание с прокладкой штрабы:

1. Вдоль линии соединения конструкций прокладывают штрабу, если выемка не была выполнена при кладке стены.
2. Устанавливают фартук, укладывая нижний край на поверхность кровельного материала. Закрепляют саморезами.
3. Отгибают верхнюю кромку фартука и заводят ее в канавку.
4. Заполняют пространство штрабы герметиком.

Фартук стыкуют по длине с нахлестом 10-15 см. Монтаж начинают снизу вверх.

Примыкание козырька к стене без штрабления.

1. Укладывают профиль на линию стыка, фиксируют к кровельному материалу.
2. Фартук прижимают металлической полосой ниже на 2-3 см от верхней кромки.
3. Отгибают край планки от стены.
4. Заполняют герметиком образовавшийся зазор.

При герметизации лентой стык между планкой и стеной заклеивают полимерной полосой, сняв предварительно защитную пленку. По верхней кромке устанавливают металлическую планку.

Водосток

Водосточная система создает дополнительную защиту крыльца от попадания воды, а при уклоне козырька вперед она необходима, чтобы уберечь человека от стекающих с кровли струй.

Для устройства водостока монтируют карнизную планку, к которой крепят кронштейны для желобов. Можно подвесить их к каркасу козырька. Уклон лотков — не менее 2 см на 1 м в сторону водоотвода.

Для сбора воды устанавливают воронку. Отводящая труба направляет стоки в нужную сторону.

Козырек с водосточной системой

Водосточные системы изготавливают из нержавеющей стали, пластика, металла с полимерным покрытием. Конструкции класса «Люкс» — из меди, хрома, алюминия, цинк-титана. Они на только избавят посетителей от намокания, но и обогатят облик здания в художественном плане.

WordPress Social Login is not configured yet.Please navigate to Settings > WP Social Login to configure this plugin.For more information, refer to the online user guide..

Металлические навесы и почему их выгоднее делать

Принято считать, что металлический навес отличается от поликарбонатного абсолютно всем. На самом деле, нижняя часть у них практически одинаковая. Разница только в толщине стоек, глубине фундамента под опоры и количестве усилений. Поликарбонат очень легкий и особо тяжелых, увесистых деталей не требуется для его крепления и удерживания. Металлический навес с его массивной крышей имеет немного толще опоры и больше усилений (разница во всем 25%

). Глубина залегания фундаментного основания до 70 см при диаметре столба бетона в 35 см.

Строение крыши, конечно же, отличается сильно. Теперь у вас нет возможности выгибать шифер или профилированные листы и надо делать коньковую двускатную крышу. Существуют варианты с односкатной крышей – очень дешевые и простые в установке. Принято считать, что односкатные крыши лучше всего делать их профилированных листов, поскольку 1 листа хватает перекрыть весь навес в длину. Прикручиваем 3-4 листа и строительство крыши окончено!

Еще один актуальный вариант перекрытия – гибкая черепица. Ее стоимость намного выше обычной, но на вид она ничем не уступает евро рубероиду. Полимерные материалы имеют очень много преимуществ, в частности – абсолютную коррозионную устойчивость. Аналогично хорош и рубероид. Но цена такого изделия будет от 1200 рублей за квадрат.

Металлические навесы можно украсить ковкой – очень красиво смотрится, хоть и дорого. Ее приваривают , как правило, на верхней обвязке и в углах между опорами и планкой обвязки. Если позволяют финансовые средства, можно украсить фасад коваными изделиями, заделав ими все углы.

Изготавливая навесы для автомобилей из поликарбоната своими руками, вам придется сделать непростой выбор — деревянные конструкции не отличаются долговечностью и внешним видом, а металлические сооружения слишком тяжелые. Найти золотую средину не так уж и легко, поэтому проще отталкиваться от бюджета, который можно потратить на сооружение навеса.

Подготовка проекта и выбор материалов

В первую очередь, следует определиться, где будет располагаться навес и какую функцию выполнять. К примеру, навес перед входом в частный дом, в зависимости от размеров и конфигурации, может:

• укрывать от осадков крыльцо;
• играть роль террасы, расположенной вдоль стены дома;
• защищать от осадков дорожку от ворот.

Пристроенный к дому навес-терраса не обязательно должен располагаться вдоль той же стены, что и главный вход в дом. Обычно такие сооружения возводят с южной стороны, чтобы можно было больше времени проводить в комфортных условиях.

Пристройка в виде террасы на опорах из металлического профиля

Вертикальные опоры. Для их изготовления может использоваться брус или бревно, металлические и кованые стойки. Это зависит от выбранного дизайна сооружения, его размеров и планируемых нагрузок. Опорами на грунте могут служить и столбы, сложенные из кирпича или камня, либо бетонные колонны, облицованные любым подходящим материалом.

Опоры на стене. Принцип крепления края крыши к стене зависит от дизайна и характеристик пристраиваемого навеса. Используются горизонтальные опоры (к стене крепится брус или отрезок металлического профиля), кронштейны.

Стропильная система. Материал изготовления может не совпадать с тем, из которого выполнены опоры. Преимущественно используется дерево или металлические профильные трубы, которые дают возможность сооружать крыши с криволинейными поверхностями.

Кровельный материал. Может использоваться тот же, что и на крыше дома. Для козырька над входом в дом или крыши, защищающей дорожку к нему, подходит прозрачный поликарбонат – такая конструкция не будет загромождать пространство. Навес-террасу лучше снабдить непрозрачной крышей или кровлей из матового поликарбоната, чтобы место для отдыха было комфортным в жару.

Один из моментов, на который следует обратить внимание на этапе проектирования, это угол наклона кровли. Пристройка с плоской кровлей, способная выдерживать повышенные нагрузки, может использоваться как двухуровневая терраса – для подъема на ее крышу монтируют удобную лестницу. Двухуровневая эксплуатируемая терраса

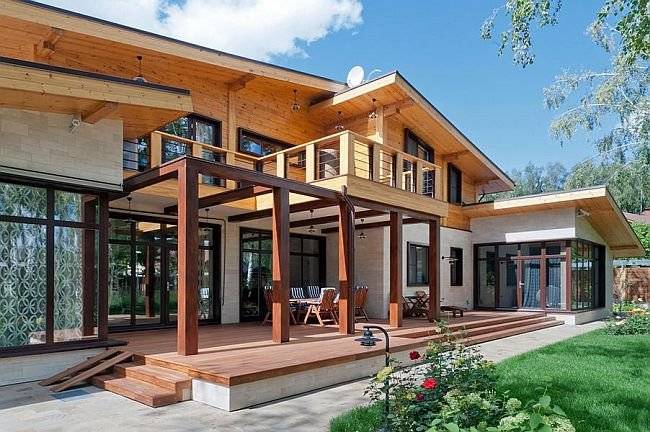

Двухуровневая эксплуатируемая терраса

Плоская кровля должна быть наклонена в сторону от дома, чтобы влага не скапливалась на стыке стены и пристроенной конструкции. Если планируется сделать эксплуатируемую крышу, наклон ската должен составлять 3-5°. Для обычной односкатной кровли показатель составляет 10-15°.

Арочные конструкции и крыши сложных форм рассчитываются индивидуально, причем подготовку проекта следует доверить профессионалам. Ошибки в расчетах могут привести к тому, что навес не выдержит нагрузок и обрушится.

Расположение на участке

Вариантов размещения укрытия в пределах дачи несколько. Отдельно стоящую постройку удобнее всего расположить максимально близко к входу, но так, чтобы сооружение не препятствовало передвижению. Навесы пристраивают к гаражу, дому, иногда имеет смысл изготавливать постройку на две или даже три автомашины.

К автомобилю будет быстрый доступ, что очень удобно в летнее время.

Перед гаражом

Конструкция, размещенная впереди гаража, дополнительно защищает вход от дождя. Под такой навес легко и быстро спрятать машину, если нет времени поставить ее в «домик». Иногда сооружение закрывает все пространство от забора до входа в гараж, боковые стенки, для удобства использования, не сооружаются.

Часто возникает необходимость в строительстве навеса перед гаражом.

Пристроенный к дому

Такая пристройка одной стороной примыкает непосредственно к стене здания, другой опираясь на столбы. Сооружение выполняется в том же стиле, что и домик, не нарушая общей стилистики. Допустимо пристроить навес к большой бытовке, сараю. Когда конструкция арочная, крышу продлевают до самого низа с наветренной стороны, оставляя открытое пространство с подветренной.

Такая конструкция с максимальной пользой занимает придомовую территорию.

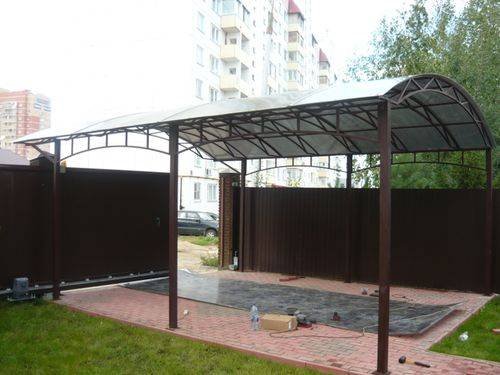

Интересный навес на две-три машины

Для двух и более автомобилей делается высокий, чаще всего двускатный навес. Весьма интересная идея – сооружение с двумя или тремя аркообразными крышами. В последнем случае, каждое машиноместо отделяется от другого столбами

Важно, чтобы между зеркалами заднего вида оставалось не менее 50-70 см

Такая постройка обеспечит безопасную парковку.

Как соединить козырек над крыльцом и стену дома

Один из самых сложных моментов — состыковать покрытие козырька над крыльцом так, чтобы по стене не стекала вода. Обычно используют стандартные методы стыковки кровли — при помощи отбойной планки. Этот метод подходит для любого кровельного материала, а также для листового металла и древесины. Надо будет только правильно подобрать цвет. Тут есть два подхода: в тон со стеной или в тон с кровельным покрытием козырька. Варианты равноценные, так что решать/выбирать вам.

Как сделать примыкание козырька к стене

Под отбойную планку в стене делают штробу (глубиной 5-7 мм). В углубление вставляют край планки, крепят его, шов заделывают влагостойким герметиком для наружного применения. Другой край планки лежит на кровельном материале. Когда вода сбегает по стене, она перетекает на планку, с нее, минуя место стыка, на кровельный материал и дальше в систему ливнестока или прямо на землю — у кого как сделано.

Если используете металлочерепицу, у продавцов есть специальный пристенный профиль

Его же можно использовать и с другими материалами — важно подобрать цвет. В штатный узел входят резиновые уплотнители, которые подкладывают в паре сантиметров от наружного края

В этом случае при сильном ветре, вода и мусор не попадают под планку.

Штатное решение для металлочерепицы. Подойдет и для шифера, профнастила

Если козырек над входной дверью и крыльцом делают из поликарбоната, стекла или листового пластика, описанный выше способ неприемлем — выглядит слишком грубо. В этом случае есть два варианта:

• Между поликарбонатом и стеной проложить уплотнительную ленту из резины или полиуретана. Материал через эту прокладку прижимают к стене, потом фиксируют при помощи саморезов к каркасу. Уплотнители надо искать в точках продажи поликарбоната.
  Как заделать стык поликарбонатного навеса и стены
• Расположить лист как можно плотнее к стене, а стык пройти прозрачным герметиком (не белым, потому что он быстро станет непонятного цвета).

Других хороших вариантов нет. Можно только скомбинировать оба предложенных для надежности.

Преимущества профильной трубы

Основная задача навеса – защищать зону под ним от осадков. Он должен выстоять под грудой снега, порывами ветра. Конструкция не должна упасть и повредить автомобиль или людей под ней. Отвечает выдвинутым требованиям профильная труба.

К ее преимуществам относится:

• разнообразие форм и сечений. Наиболее распространена квадратная и прямоугольная труба. Такая форма обладает дополнительными ребрами жесткости;
• термическая обработка – повышает прочность, долговечность использования без деформации отреза трубы;
• возможность гнуть под разными углами без потери прочности;
• крепеж болтами, хомутами и сваркой;
• создание конструкций стационарного и разборного типа;
• эстетическая привлекательность готового сооружения.

Стропильная система

Опоры следует соединить между собой для жесткости конструкции. Если навес возле дома опирается на стену, крайние вертикальные опоры и навесной брус соединяются прогонами, опорные столбы связывают несущей балкой.

Если конструкция рядом с домом не опирается на стену, по обеим сторонам укладываются несущие балки, а крайние опоры, расположенные друг напротив друга, соединяются перемычками из доски.

Крепление несущей балки на опоры выполняется одним из следующих способов:

1. Балка кладется сверху и фиксируется саморезами большой длины (вертикально и под углом) или металлическими пластинами.
2. Если несущая балка выполнена из бруса прямоугольного сечения, поставленного на узкое ребро, под него в столбах можно выпилить паз, (ширина столба должна превышать толщину балки минимум на 10 см).
3. По обеим сторонам столба крепятся толстые доски ребром вверх – по несущей способности такая конструкция не уступит балке из бруса, при этом обойдется дешевле.

На следующем этапе монтируется обрешетка. Брус или доски (плашмя) под непрозрачную крышу можно набить сверху на несущие балки или закрепить их встык, используя металлические крепежные держатели.

Монтаж обрешетки

Но более эффектно и стильно смотрится деревянный навес к дому, если опорой для поликарбонатной матовой крыши служат толстые доски, закрепленные ребром вверх. На краях досок, формирующие свес кровли, можно сделать фигурные запилы.

Если навес к дому своими руками возводится из металлоконструкций, элементы стропильной системы крепят сваркой или при помощи болтов.

Кровля

Монтаж кровельного настила выполняется по технологии, соответствующей выбранному виду покрытия. Если принято решение построить непрозрачный навес, на обрешетку кладется слой гидроизоляционного материала (если это предусмотрено инструкцией по монтажу кровельного материала), обустраивается герметичный стык между стеной и навесом, и только затем укладывается кровельный материал.

Покрытие из гибкой черепицы

Поликарбонат крепится при помощи специальных профилей таким образом, чтобы стыки листов приходились на обрешетку. Зазор между крайним профилем и стеной рекомендуется заполнить герметиком для наружных работ.

Проектируя навес необходимо задуматься, куда будет стекать вода с кровли? Если вход под навес находится со стороны нижней части ската, не обойтись без установки водостока для отвода осадков.

Строительство навеса поможет благоустроить свой двор, сделать его более красивым и удобным.

Как варить навес и собирать его

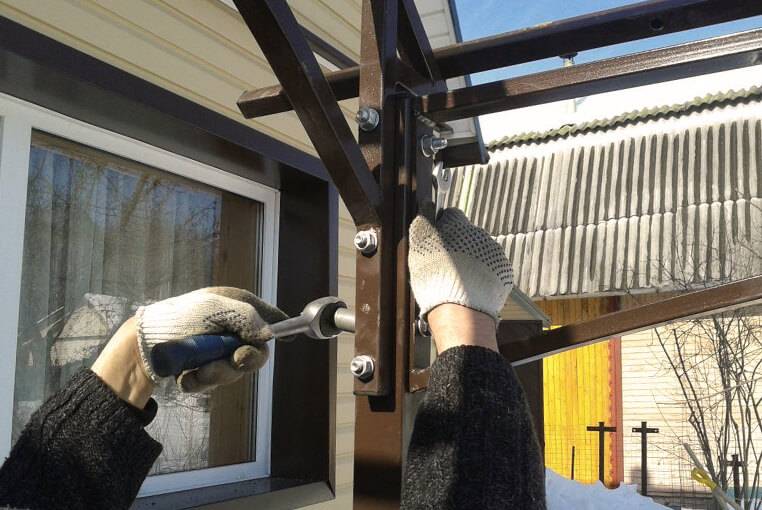

Монтаж навеса с использованием воротка

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку навеса с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас навеса можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.

Готовим материалы и инструменты

Этапы строительства навеса из металла своими руками рассмотрим на примере двускатной конструкции с крышей из поликарбоната, размером 6х3м. Его устройство одно из самых простых.

Чтобы сделать такой навес, потребуются следующие материалы и детали:

• профтруба размером 80х80 мм с толщиной сечения 3 мм и длиной 3,5 м – 6 штук;
• профтрубы на прогон размером 50х25 мм с толщиной сечения 2 мм и длиной 6 м – 7 штук и 2 штуки размером 50х40 мм длиной 6 м;
• готовые двускатные фермы с углом наклона 20 и длиной 3,5 м – 5 штук;
• листы сотового поликарбоната размером 2,1х6 м – 4 штуки.
• метизы для крепления поликарбоната;
• прямой стычной профиль – 10 штук по 2 м и угловой 3 шутки по 2 м;
• торцевой поликарбонатный профиль – 21 м;
• щебень и смесь бетона.

Не обойтись без инструмента, такого как: ямобур, шуруповерт, сварочный аппарат, дрель, измерительный инструмент, строительный уровень, маркер, болгарка со специальной насадкой для резки листов поликарбоната.

Примыкание козырька к стене дома

Узел стыка навеса со стеной должен обеспечить плотное примыкание кровельного материала и ограждающей конструкции. Козырек над крыльцом предназначен, чтобы уберечь входную зону от попадания осадков. А негерметичная щель — это источник протечек и увлажнения стены при дожде или снегопаде.

Негативно сказывается постоянная влажность на материале каркаса и кровли. Деревянные элементы гниют и коробятся, а металл ржавеет и разрушается.

Для герметизации стыка применяют:

• силиконовые, полиуретановые или кремнийорганические герметики;
• пристенные профили, фартуки, планки;
• герметизирующие ленты, уплотнительные шнуры.

Примыкание может быть горизонтальным или наклонным. Применяют три способа стыкования элементов — со штраблением или без, с герметизацией лентой.

Примыкание с прокладкой штрабы:

1. Вдоль линии соединения конструкций прокладывают штрабу, если выемка не была выполнена при кладке стены.
2. Устанавливают фартук, укладывая нижний край на поверхность кровельного материала. Закрепляют саморезами.
3. Отгибают верхнюю кромку фартука и заводят ее в канавку.
4. Заполняют пространство штрабы герметиком.

Фартук стыкуют по длине с нахлестом 10-15 см. Монтаж начинают снизу вверх.

Примыкание козырька к стене без штрабления.

1. Укладывают профиль на линию стыка, фиксируют к кровельному материалу.
2. Фартук прижимают металлической полосой ниже на 2-3 см от верхней кромки.
3. Отгибают край планки от стены.
4. Заполняют герметиком образовавшийся зазор.

При герметизации лентой стык между планкой и стеной заклеивают полимерной полосой, сняв предварительно защитную пленку. По верхней кромке устанавливают металлическую планку.

Водосток

Водосточная система создает дополнительную защиту крыльца от попадания воды, а при уклоне козырька вперед она необходима, чтобы уберечь человека от стекающих с кровли струй.

Для устройства водостока монтируют карнизную планку, к которой крепят кронштейны для желобов. Можно подвесить их к каркасу козырька. Уклон лотков — не менее 2 см на 1 м в сторону водоотвода.

Для сбора воды устанавливают воронку. Отводящая труба направляет стоки в нужную сторону.

Козырек с водосточной системой

Водосточные системы изготавливают из нержавеющей стали, пластика, металла с полимерным покрытием. Конструкции класса «Люкс» — из меди, хрома, алюминия, цинк-титана. Они на только избавят посетителей от намокания, но и обогатят облик здания в художественном плане.

WordPress Social Login is not configured yet. Please navigate to Settings > WP Social Login to configure this plugin. For more information, refer to the online user guide..

Навес из профнастила: почему именно этот материал

На вопрос, почему большинство людей предпочитают изготавливать именно навес из профнастила своими руками, можно ответить коротко – это оптимальное решение, проверенное годами. Если же разбираться подробнее, то можно выделить три основные причины.

1. Простая технология изготовления. Конструкции навесов из профнастила сложностью не отличаются – по сути, это примитивный каркас, дополненный элементами обрешетки и установленный на четыре или более опоры. Если у человека не хватает навыков работы с металлом и умения пользоваться сварочным аппаратом, то не составит никакого труда соорудить навес из профнастила на деревянном каркасе. В таком случае срок эксплуатации данного изделия будет несколько снижен – виной всему свойства самой древесины. Немного улучшить их можно с помощью антисептических и влагоотталкивающих пропиток.
2. Доступная стоимость. Что профнастил, что профильная труба не отличаются большой стоимостью. Естественно, профнастил бывает разным, и это нужно учитывать при выборе материалов – чем тоньше профилированный лист, тем ниже его стоимость и меньше срок эксплуатации. Кроме того, чем тоньше лист профнастила, тем гуще под него придется делать обрешетку – а это, опять-таки, дополнительные расходы. В общем, сэкономишь на одном, придется потратиться на другое – палка о двух концах, которая указывает на то, что лучше приобретать толстый профнастил. По крайней мере, служить он будет дольше.
3. Долговечность конструкции. Каркас, если за ним следить и периодически обновлять защитное покрытие (краску), сможет простоять очень и очень долго. В отличие от него, профилированный настил служит меньше (он сгнивает раньше каркаса), но его всегда можно заменить новым, продлив навесу срок жизни еще на пару десятков лет.

Конструкции навесов из профнастила фото

Вот это сочетание факторов и обуславливает широкое распространение навесов из профнастила в частном строительстве. Также не следует сбрасывать со счетов и другие факторы – ко всему прочему, профнастил создает надежное укрытие от дождя и снега, он длительное время способен сохранять свою окраску и первоначальный внешний вид. Кроме всего прочего, из профнастила монтируют крыши домов, что само собой заставляет применять этот же материал для изготовления навесов, заборов и крыш других построек, расположенных на придомовой территории.

Типы конструкций навесов, пристроенных к дому

Как для навесов, установленных обособленно, так и для сооружений, примыкающих к дому, действует единое правило: конструкции должны сочетаться с существующими архитектурными формами и вписываться в общий ландшафтный дизайн. Пристроенные к дому навесы одной стороной опираются на стойки, а другой статично крепятся к стене дома, гаража или ограждения. Существует несколько видов каркасов для таких конструкций:

Навес, пристроенный к дому, с двускатной крышей

двускатные конструкции — распространенные формы кровли, имеющие два ската. Угол наклона в таких конструкциях составляет 35-45 градусов, что обеспечивает сход снега под собственным весом и отсутствие застоя дождевой воды. В последнее время набирают популярность двускатные навесы с вогнутыми и выгнутыми скатами;

Навес должен гармонично сочетаться с основным строением

арочная (полукруглая) форма кровли — актуальная конструкция с позиции функциональности и оригинальности. Появление новейших материалов с пластическими свойствами позволило с успехом использовать такие конструкции для навесов, козырьков и других сооружений. Полукруглая кровля способствует своевременному удалению снега. Радиус изгиба арки зависит от допустимого производителем минимума для применяемого материала;

Примыкающий к дому навес с каркасом из дерева и металла

• волнообразные и купольные конструкции — используются в качестве защитного и декоративного элемента;
• многоуровневые навесы — сооружения, имеющие несколько ярусов. В таких навесах могут использоваться как скатные формы кровли, так и арочные.

Навес с покрытием из поликарбоната идеально вписывается в дизайн придомовой территории

Для самостоятельного изготовления и монтажа навеса из поликарбоната, особенно если работа производится впервые, рекомендуется выбирать конструкцию с односкатной кровлей. Она достаточно проста в изготовлении и справиться с установкой можно, не владея особыми навыками.

Под навесом оборудована уютная зона отдыха

Гораздо сложнее будет спроектировать, изготовить и установить купольные или арочные навесы из поликарбоната к частному дому своими руками (фото в сети демонстрируют сложные конструкции таких сооружений). Здесь необходимо учитывать направления каналов в панелях сотового поликарбоната, допустимый радиус изгиба, толщину материала и другие моменты, требующие определенных знаний и умений.

Поликарбонат отличается способностью хорошо пропускать солнечный свет, при этом защищая от вредного излучения

Подготовка к постройке конструкции

До того, как приступить к проведению работ по установке, следует:

• произвести расчет предполагаемых нагрузок – в случае необходимости;
• составить подробные чертежи каркаса навеса из профильной трубы – размеры на них также нужно указать;
• подготовить набор инструментов;
• выбрать и приобрести стройматериалы.

Самостоятельно из профильных изделий можно возвести несколько вариантов навесов, а именно:

Внешний вид и форма будущей конструкции во многом зависят от личных предпочтений владельца дачи или дома и размера незанятого пространства на земельном участке. Наиболее быстровозводимым и самым компактным относительно занимаемой площади считается навес из профтрубы односкатный.

Основа любой постройки — проектирование

Москва не сразу строилась, а с профессиональными умениями не рождаются. Попробуем, прежде чем замахиваться на конструкции, типа навеса для авто, сделать своими руками арочный козырек из поликарбоната. Сделать сварной металлический каркас мы не можем, а старая арочная теплица, даже если она каким-то чудом завалялась на верхней полке в шкафу, нам не пригодится.

Поэтому, основу для покрытия из поликарбоната будем делать из дерева. Предположим, что мы хотим изготовить дугообразный козырек-навес над входом в дом. Его размеры — 1500 мм в ширину, 1200 мм — длина выноса вперед, и высота дуги арки — 400 мм в крайней точке.

Для начала работ сделаем чертеж будущей фермы. Конечно, можно рассчитать длину дуги, зная

половину длины хорды и высоту подъема арки, но учитывая, что размеры заготовки небольшие, то можно обойтись без изготовления чертежей и расчертить требуемую деталь прямо на листе фанеры.

Достоинства арочных навесов

Прозрачное покрытие арки из поликарбоната призвано защитить от капризов природы то, что находится под навесом.

Навес из поликарбоната – это:

• красивое сооружение, зрелищность которому придает цветовая гама материала;
• конструкция, прочность которой обеспечивается арочным изгибом;

• малозатратная конструкция, позволяющая при увеличенной прочности удешевить стоимость работ, не создавая соединений в виде коньков.

В строительстве среди существующих материалов достойное место занимает поликарбонат. Хотя он производится в виде монолитных и сотовых листов, для арочного строительства рекомендуется применять сотовый поликарбонат, имеющий ячеистую структуру и обладающий такими преимуществами:

1. Прочный. В 100 раз превышает прочность стекла.
2. Гибкий. Применяется для изготовления панелей с изгибом под разными углами.
3. Безопасный. При высокой температуре не выделяет токсичных веществ. Пр сильном ударе не образует острых осколков.
4. Светопроницаемость составляет от 82% до 93%. Красители позволяют уменьшить этот показатель до 40%.
5. Защитный слой. Он предохраняет от солнечной радиации.
6. Стойкость к агрессивной среде. Она проявляется в долговременной неизменности внешнего вида и технических характеристик.
7. Легкость в обработке режущими инструментами.

Основа любой постройки — проектирование

Поэтому, основу для покрытия из поликарбоната будем делать из дерева. Предположим, что мы хотим изготовить дугообразный козырек-навес над входом в дом. Его размеры — 1500 мм в ширину, 1200 мм — длина выноса вперед, и высота дуги арки — 400 мм в крайней точке.

Учитывая, что размер предполагаемой конструкции небольшой, то для изготовления консолей-ферм, на которые ляжет покрытие из поликарбоната, в качестве материала выберем толстую фанеру. При достаточной обработке такое изделие будет выглядеть вполне декоративно.

Для начала работ сделаем чертеж будущей фермы. Конечно, можно рассчитать длину дуги, зная

половину длины хорды и высоту подъема арки, но учитывая, что размеры заготовки небольшие, то можно обойтись без изготовления чертежей и расчертить требуемую деталь прямо на листе фанеры.

Вариант арочного навеса для теплицы

Если в доме имеется трубогибочный станок и сварочный инвертор, то в качестве первого опыта можно построить небольшую тепличку для выращивания овощей или рассады. В качестве базового материала лучше всего использовать водопроводную трубу на ½ дюйма.

Кроме того, гнуть арочные дуги маленького радиуса на трубогибочном станке очень непросто даже для профессионала. В данном случае, чем тоньше водопроводная труба, тем проще получить требуемую кривизну крыши навеса. Согнуть заготовку квадратного профиля так, чтобы дуга осталась плоской и не превратилась в спираль, далеко не так просто, как может показаться с первого взгляда.

Простенькая конструкция арочной теплицы не требует специальных расчетов, нужно будет лишь вырезать листы поликарбоната так, чтобы на дугах кромки ложились с перехлестом. Нижнюю часть каркаса и поперечины можно изготовить из бруса полипропиленовой трубы или квадрата.

Обязательно ли делать козырек над крыльцом?

Козырьки и навесы выполняют следующие функции:

• защита дверной фурнитуры от попадания в нее снега и воды во время осадков;
• предотвращение травматизма людей от падающих с крыши сосулек и тающего снега;
• обеспечение людей удобством прохода в здание (складывание зонта, смахивание с одежды снега и капель воды, очистка обуви);
• несущая конструкция для вьющихся растений;
• декоративное украшение строения;
• место для крепления вазонов, вешалок для зонтов, сумок и дождевиков;
• отведение стоков от стен и фундамента дома.

Основные требования, предъявляемые к навесам

Козырек над входом в дом должен отвечать следующим требованиям:

1. Прочность. Кровельное покрытие должно выдерживать вертикальную нагрузку не менее 200 кг/м². В расчет берется снежная масса, вес растений и ветровая нагрузка.
2. Эффективная система водоотведения. При небольшой площади декоративные навесы оборудуются пластиковыми желобами и трубами с выводом в дренажную систему.
3. Соответствие дизайна оформлению здания. Подбор оптимальных архитектурных и цветовых решений.
4. Огнеупорность. Козырьки над подъездом нужно делать из негорючих материалов, чтобы предотвратить возникновение пожара в доме извне.
5. Экологическая чистота. Строительство нужно вести из безопасных для здоровья человека и окружающей среды материалов.
