Выбираем самодельный или фабричный засов на ворота
Исходя из здравого смысла, констатируем, что на воротах двора частного дома, где мы проживаем постоянно, достаточно обеспечить запор изнутри. Такое решение подходит и к гаражным воротам. Если же ворота не находятся под контролем, например на даче, нужно добавить замок. Калитку также лучше запереть, причем в доме удобно иметь домофон с дистанционно управляемым замком.
Засов или щеколду можно приобрести в магазине. Условно разделим запорные устройства на:
- засовы;
- задвижки;
- фиксаторы.
При этом установить заводское изделие бывает непросто, а порою невозможно. Более того, в условиях массового производства обязательно экономят металл, так что фабричный вариант часто имеет недостаточную прочность.
Во многих случаях, практичнее изготовить запор на ворота своими руками. У каждого хозяина всегда найдутся обрезки прутка, уголка и трубы, которые могут обрести новую полезную жизнь. При этом следует выбирать простую и надежную конструкцию устройства. Если существует необходимость обеспечить отпирание внутреннего засова снаружи, лучше приобрести фабричный ригельный замок.
Надежные варианты запорного механизма для ворот гаража
Самые удобные конструкции – на пружинах. Они прочно удерживают створки ворот и дверей. Такие конструкции запора можно устанавливать в любом месте – на раме створок ворот или на самом полотне дверей.
Запоры для гаражных ворот – основные виды конструкции:
- горизонтальные запорные механизмы, которые могут устанавливаться по центру распашных ворот, либо сверху и снизу;
- вертикальные запоры;
- дополнительные запорные механизмы, которые обычно монтируют для удобства, а не для безопасности. Они просто не дают створкам распахнуться от порыва ветра или сквозняка.
Варианты удобных и надежных запорных механизмов для ворот гаража:
- врезной замок;
- сдвижной запор накладной для распашных ворот;
- поворотный запор;
- винтовой и ригельный механизм;
- запор на ворота гаража с фиксацией. Фиксировать запор можно пазовым, поворотным или пружинным методом.
Выбор зависит только от личных предпочтений и финансовых возможностей. Аналоги некоторых дорогих механизмов вполне можно сделать в четыре раза дешевле своими руками.
Немного о врезных замках
Сувальдный механизм замка, который обеспечивает секретность, для гаража, особенно в северных регионах не рекомендуется. Часто пластины этого «тетриса» заклинивает, и открыть замок становится очень проблематично.
Простой и надежный механизм секретности, который подойдет для любого замка в гараже – реечная пара. На грани засова и на самом ключе нарезаем пилу (нужны угловые пазы и выступы). Когда ключ, похожий на сверло, вставляется и надавливается, то ворота легко открываются. Такой простой и надежный механизм можно установить даже на большой массивный запор.
Такая конструкция выдерживает любые морозы. Единственный минус – ключ слишком большой. Но ограничиваться только замком на ворота нельзя, нужны надежные боковые и центральные запоры на распашные ворота гаража.
Изготовление и установка засовов для распашных ворот

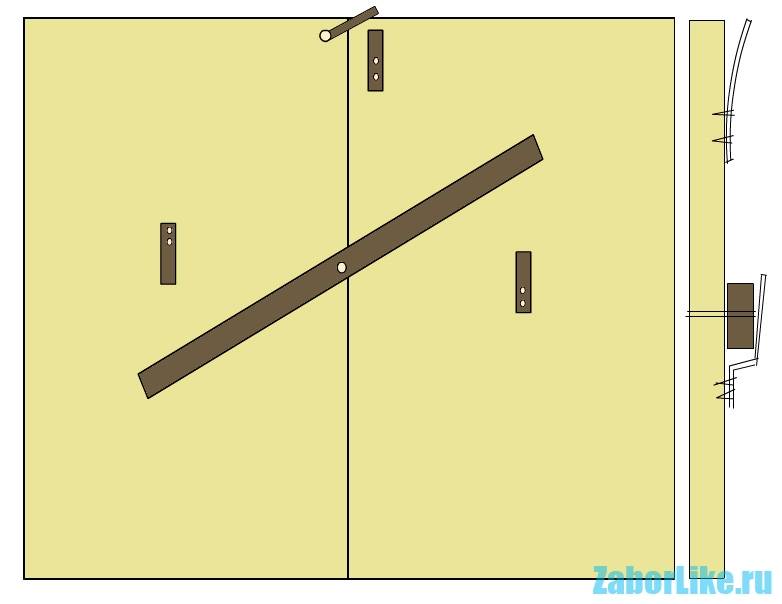

Устройство «Вертушки»
Чтобы монтировать вертушку для ворот распашных створок, нужно начертить схему размещения. Вверху должна крепиться металлическая защелка на саморез диаметром от 8мм. до 10мм. С шестигранной шляпкой. Такая конструкция позволит защелке двигаться на саморезе. Она необходима для предотвращения перекручивания и деформации створок и увеличения жесткости запора.
Затем нужно установить центральную планку. Её размер 4,5х10х200см. Длина подбирается под ширину ворот, обычно это две третьих от ширины створок
Планка может быть из стали или из дерева, важно, чтобы толщина была не менее 5мм
Этапы монтажа:
- Необходимо с внутренней стороны в центре конструкции на левой створке прикрепить сквозной болт с окружностью от 10мм. до 12мм., отступая от края от 6см. до 10см.
- После того, как болт будет свободно поворачиваться устанавливаются две шайбы.
- Затем на воротах устанавливается фиксирующий паз (швеллер). Швеллер нужно сточить клином и в него будет закрепляться планка.
- На правой створке фиксируют опорную рейку, чтобы выступала от края створки на 10мм.
- Чтобы наружные болты невозможно было открутить, их стачивают.

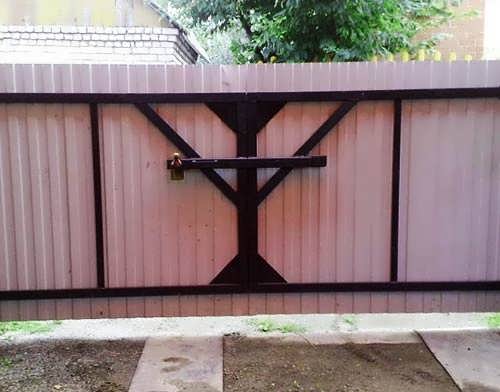

Засов «Шлагбаум»
Чтобы сделать затворы «шлагбаум» нужно:
Взять брус или швеллер из железа. Длина должна ровняться две трети от ширины створок. На расстоянии 8см. от торца рассверлить отверстие для болта М 10 – М 12.
Затем делают разметки, прикладывая планку. Просверливают отверстие под болт
Важно, чтобы на улице болт не был виден, или спиливался до невозможности открутить.
Затем на створках делают три захвата. Один делается на засове для закрепления при открытии, а два других ближе к краям.
Интересно! Часто между створками устанавливаются дополнительные проушины, на которые можно будет закрепить замок навесного типа.
Сдвижной засов
Сдвижные запоры для распашных ворот изготавливаются труднее, но лучше защищают вход. Их можно делать из стальных или деревянных полосок. Стальные засовы служат дольше, поэтому мы расскажем, как делать его.
Не пропустите: Финские двери: в чем их особенность и преимущества?
Этапы изготовления и монтажа:
- В начале берут полоску стали, шириной 5 см и длиной от 40см.
- На створках ворот закрепляются направляющие сваркой и фиксирующими саморезами.
- После этого стальная полоса вставляется и механизм готов к работе.
В них также можно установить специальные дужки, которые будут закреплять навесной замок.
Конструкция “вертушка” и другие запоры
Изображение 2. Запор “вертушка” для гаража.
Запоры для ворот бывают очень простыми. К таким относится “вертушка”. Перекладина из бруска крепится с помощью сквозного болта, на котором она и будет свободно вращаться. При закрытии ворот створки полностью прилегают друг к другу. Снаружи такой запор не открыть. Изнутри же для открытия достаточно простого движения руки (изображение № 2).
Запоры для ворот или замок на калитку могут представлять собой обыкновенный шпингалет, который легко поставить на нужное место. Разновидность его – засов, который сделан из обычной полосы железа. Для установки такого запора необходимо точно знать количество и места расположения всех деталей. Вариантов конструкции можно придумать довольно много. При этом совсем не обязательно навешивать замки, отличающиеся сложностью и дороговизной. Их можно срезать, а засов – никогда. Различные приспособления для засовов и других запоров представлены на изображении № 3.
Автомобиль – это предмет, за которым охотятся некоторые граждане. Приходится его защищать различными способами. Некоторые владельцы устанавливают в свой гараж современные ворота с электрическим приводом. Для дополнительной защиты на них навешивают обычный замок. Делается это для того, чтобы не открыть дверь вручную при неожиданном отключении электрического тока.
Различные запоры на ворота
Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.
Конструкция простого запора для ворот
Очень важно, чтобы ворота были не только красивыми, но и достаточно надежными. Именно для этого и существуют многочисленные запоры, не позволяющие незванным гостям проникнуть на частную территорию
Ими можно оборудовать не только массивные гаражные ворота и тяжелые двери, но и небольшие калитки, использование которых порой намного легче, чем открытие тяжелых створок на воротах и дверях. Запорные устройства для ворот и калиток не обязательно приобретать в хозяйственном магазине. Их возможно смастерить самим.
Разновидности засовов
Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.
Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.
Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.
Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.
Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.
Разные конструкции
Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.
Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.
Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.
Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.
Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.
Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.
Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.
Разновидности
Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.
Тип конструкции
По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.
Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.
Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.
Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.
Легкость в монтаже
Особенности установки
Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.
Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.
Виды моделей
- Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
- Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
- Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
- Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
- Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
- Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
- Сейфовое устройство. Блокировка происходит в верхней и нижней частях.
Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.
Стяжка возле гаражных ворот
Вообще, стяжка — слово многозначное, и иногда ворота гаража нуждаются не только в металлических стяжках, но и обновлении стяжки пола под рамой конструкции. В этом случае речь идет о цементопесчаном слое, который заливается на пол гаража. Если под воротами появились трещины, то их можно отремонтировать.
Способ ремонта стяжки рядом с воротами зависит от варианта проблемы. Чаще всего образуются мелкие трещины, которые перед ремонтом необходимо конусообразно увеличить до глубины в 10 мм, а после очистки участка происходит обработка разбавленной эпоксидной грунтовкой. После высыхания жидкости щель заполняется раствором. Выбоины ремонтируются таким же образом, только они увеличиваются с помощью перфоратора до дырок, глубиной 20 мм.
Однако если стяжка возле ворот сильно разрушена, например, площадь испорченного пола больше трети, то рекомендуется заменить стяжку новой. Такой крупный участок сложно реставрировать.
Как сделать простой засов «Вертушка»
Засов «вертушка» для гаражных ворот своими руками:
- в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
- крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
- с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
- расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
- для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.
Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно
Засов типа шлагбаум
Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.
Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.
Сдвижной засов для ворот с фиксацией
Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.
Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

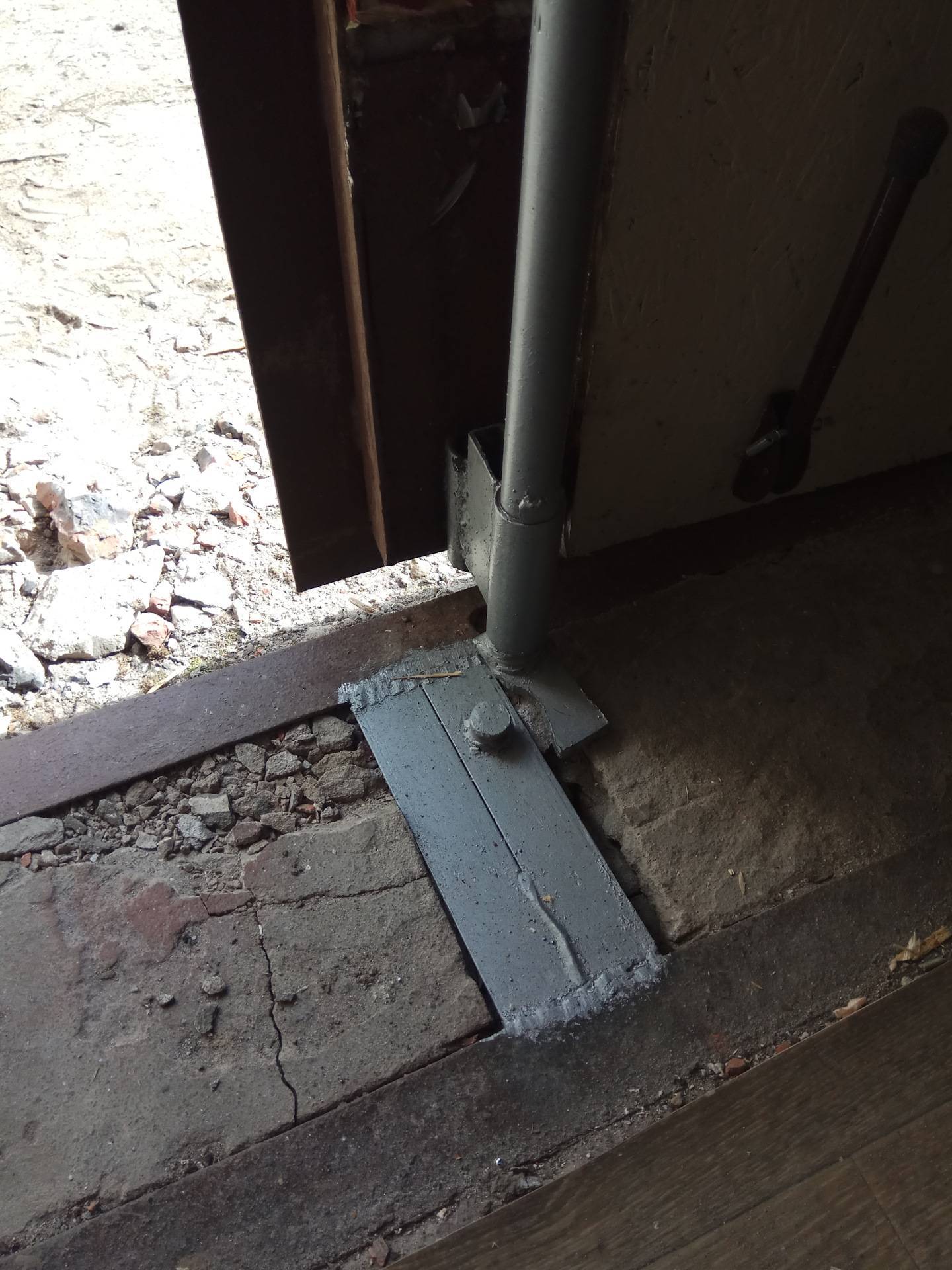

Вертикальные шпингалеты
Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:
- к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
- в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
- в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.
Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.
Шпингалеты
Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.
Для надежности на засов можно приварить ушки для навесного замка.
Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.
Запорный механизм засов по типу «морской контейнер»
Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:
- на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
- с двух сторон трубы крепим два крюка;
- к раме сверху и снизу привариваем два фиксатора для крюков;
- при повороте трубы крюки надежно фиксируют прижимающую створку.
Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.
Засовы и задвижки для пластиковых декоративных заборов и калиток
Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.
Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.
Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.
Современные виды запоров
Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.
Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.
Смонтированный электромагнитный замок для ворот
Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом.Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.
Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.
Вариант электромагнитного замка для сварных ворот
Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.
На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.
Схема с размерами для изготовления самодельного засова на ворота
Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.
Сдвижные запоры
Проще купить в магазине и просто приварить к створкам распашных ворот гаража. Но, если такой возможности нет, то можно сделать такую задвижку своими руками:
- нужна металлическая полоса – длина 40 см и ширина – 5 см;
- эта полоса должна двигаться по пазам направляющим;
- направляющие с двух сторон створок можно приварить к створке на металлической пластине на полотно ворот;
- сам засов крепим к другой створке саморезами по металлу или сваркой;
- на полосу, с краю и на край направляющей крепим дужки, чтобы можно было дополнительно зафиксировать навесным замком.
Обязательно проверьте несколько раз правильность выставления пазов и полос, чтобы их не заклинивало при закрывании. Потом можно смазать запоры машинным маслом.
Шпингалеты – просто и надежно
Минус такого запора в том, что он не обеспечивает плотное прилегание створок. Но такой тип задвижки надежен и долговечен, практически не ломается.
Шпингалет – это металлический стержень с упором, который ездит по рейке. Шпингалет стоит недорого, а простой механизм можно сварить из обычного железного прутка.
Как сделать простой шпингалет:
- нужно два металлических прутка (диаметр больше 10 мм);
- к пруту крепим ручку. Для горизонтального шпингалета ручку привариваем по центру прутка, для вертикального запора – сверху;
- для паза нужна металлическая трубка, диаметром чуть больше прутка, чтобы он прочно фиксировался в трубке;
- привариваем трубку к одной створке или к нижней раме ворот для вертикального шпингалета;
- на другой створке крепим такую же трубку, меньшей длины. Тщательно меряем, чтобы трубки на створках были на одном уровне и пруток легко двигался и попадал в паз;
- дополнительно, чтобы зафиксировать закрытый запор привариваем проушину, в которую надо вставить ручку прутка.
Вертикальные шпингалеты, приваренные на двух створках ворот, ближе к центру надежно фиксируют ворота. Можно трубу паз вкопать прямо в землю, так будет надежней и проще.
Совет. Для вертикального запора можно использовать мощные крючки. Надо будет только приварить проушину к нижней раме ворот и закрепить крючок на каждой створке. Располагать крючки тоже нужно ближе к соединению створок, так фиксация надежней, нет люфта.
Автоматизированные системы
Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:
- Электромагнитные. Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.
- Электромеханические. Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.
Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.
Самозахлопывающаяся щеколда
Механизм самозахлопывающийся
Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.
Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.
Запоры-задвижки своими руками
Засов такого типа более популярен и в магазине можно найти несколько разных конструкций: плоские, круглые, с пружинами. Но их легко сделать своими руками из подручных средств. Для этого желательно иметь:
Изготовление задвижки начинаем с поиска пары труба-стержень. Стержень (запирающий пруток) должен свободно перемещаться в трубе. Отметим, что труба не обязательно должна быть круглой. В профильную трубу 15х15 мм с толщиной стенок 2 мм входит пруток диаметром 10 мм. Для усиления ее можно вставить в трубу следующего размера (20х20) и заварить края. Толщина стенок станет 4 мм – более чем достаточно.
Самый простой вариант задвижки, когда берут три отрезка трубы и стержень. Два отрезка приваривают непосредственно на створки ворот, вставляют пруток и приваривают ручку-болтик (как у оконного шпингалета). Ответную часть крепят на другой створке.
В более сложном варианте два отрезка трубы варят к полосе металла, добавляют ограничители хода, ушки для замка, иногда возвратную пружину. Затем такую задвижку можно прикрутить на саморезы, болты, приварить к любым воротам.
По такому же типу делают фиксаторы для створок в крайних положениях, только отрезки труб приваривают вертикально в нижней и верхней части створок.
Разновидности засовов
Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.
Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.
Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.
Вертикальный запор Источник a.d-cd.net
Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.
Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.
Разные конструкции
Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.
Самый простой засов на ворота Источник rusolymp.ru
Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.
Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.
Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.
Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.
Такой вариант можно установить на калитку Источник nazamok.ru
Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.
Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.
