Для чего нужен маятник в лобзик и что это такое

Рекомендации по использованию устройства

Маятниковый механизм куда сложнее в работе, и это даже не зависит от плотности материала.

Рекомендации по работе с таким электрическим прибором следующие:

1. Ни в коем случае нельзя давить на электрический лобзик во время распиливания.
2. Устройство следует крепко зафиксировать на поверхности материала обработки
3. Для точности распила заготовку потребуется держать ровно и продвигать прибор с одинаковой умеренной скоростью.
4. Подложите лист ДСП или фанеры под устройство для того, чтобы уменьшить вибрацию во время работы с тонкими заготовками.
5. Использовать машинное масло во время распиливания металла, а также органического стекла.

Перед началом применения следует внимательно изучить и прочесть инструкцию т компании-производителя, а после провести тестирование орбитального электрического лобзика. Чтобы вам в глаза не попали опилки или стружки, следует обязательно надеть очки, и работать лишь в защитных перчатках.

Замена пилкодержателя

Производить замену некоторых видов креплений, гораздо проще чем найти данные детали. Чтобы произвести подобную операцию с колодочными и винтовыми зажимами, не требуется даже раскручивать корпус инструмента. Пилкодержатели такого типа крепятся к концу штока при помощи одного или двух винтов, что позволяет достаточно удобно их поменять.

В случае с некоторыми винтовыми креплениями, замена потребует снятия штока для более удобной и надежной фиксации держателя. В нижеприведенном видео про ремонт электролобзика своими руками, наглядно демонстрируется процесс замены колодочного типа крепления. Если простыми пилкодержателями дела обстоят относительно просто, то замена быстрозажимного может вызвать некоторые затруднения, особенно у неопытного мастера.

Виды электролобзиков

Принцип работы и конструктивное исполнение похожи во многих моделях. Форма корпуса, качество пиления и расположение органов управления зависят от фирмы производителя. Классифицируют станки по конструкции и функциональной возможности.

Ручной

Механический вариант изготовляют в виде фигурной рамы, оснащенной ручкой и зажимами для режущего полотна. Применяют для неспешной фигурной обработки фанеры и пластика. Преимущества инструмента – невысокая цена и простота в работе.

Бытовой

Недорогой электролобзик упрощенной конструкции. Ручной вариант легко переносить и транспортировать. Подходит для небольшого объема работ на даче и дома. Высокая скорость пиления, но малая точность реза. Небольшая мощность позволяет работать с тонкими листами.

Настольный

Устанавливается стационарно, что делает безопасной и комфортной работу. Используется при точной аккуратной обработке деталей, без выхода полотна за границы контура. Возвратно-поступательный принцип движения пилы позволяет обрабатывать материалы большой толщины.

Аккумуляторный

Портативный инструмент для труднодоступных мест, где нет подключения к электросети. Отличается по массе дополнительным весом аккумулятора.

Профессиональный

К качеству исполнения деталей, сроку их службы, точности и времени работы инструмента предъявляются повышенные требования. Отличается надежностью эксплуатации, эргономикой и функционалом. Повышены срок службы и время непрерывной работы.

Промышленный

Высокая мощность станков позволяет выполнять контурный выпил в толстолистовом материале. Используется на больших производствах для непрерывной круглосуточной работы. Большие габариты и вес предполагают точную стационарную установку.

Осторожно! Работы производятся с соблюдением правил безопасности и в специальных защитных очках.

Техническая конструкция инструмента позволяет подключение пылезащитных систем. Для удобства пиления и повышения функциональных возможностей предусмотрены модели с поворотным столом.

Эксплуатация электролобзика

Перед работой подготовьте необходимую оснастку.

Настройка прибора

1. Возьмите кронштейн для замены полотна. Ослабьте болт крепления. Вставьте нужную пилку и затяните болт. Аналогично происходит замена пилки.
2. Если у вас есть функция быстрой замены пилки, то поверните рычаг соответствующего узла.
3. Настройте частоту хода. Чем твёрже материал, тем меньше частота. Дерево распиливают на максимальной скорости. Металл — в два раза ниже. Для пластика скорость в 2,5 раза меньше максимальной. Кафель обрабатывается на низкой скорости.
4. Установите маятниковый ход. Его используют для толстых деревянных заготовок. Существует три положения регулятора: 1 — толщина 30–40 мм; 2 — толщина 40–50 мм; 3 — более 50 мм.

Работа электролобзиком

1. Закрепите деталь на верстаке.
2. Установите прибор режущей частью к детали. Включите. Не надавливая на полотно, ведите его по начерченной линии. Если вы будете прилагать чрезмерные усилия в процессе пиления, полотно может сломаться.
3. Затупившуюся оснастку меняйте сразу, чтобы не было сильной нагрузки на двигатель, и прибор не вышел из строя.
4. Для того чтобы сделать длинный рез параллельно кромке, используйте линейку и рейку. Отмерьте нужное расстояние. Расположите рейку вдоль линии реза, зафиксируйте на заготовке струбциной. Передвигайте инструмент параллельно рейки.
5. Для пиления под наклоном ослабьте крепление платформы. Установите угол нужной величины. Затяните крепление.
6. Для выпиливания ровной окружности соедините направляющую с центриком. Он входит в комплект инструмента. Закрепите его посередине. Ведите лобзик вокруг центрика.
7. При выпиливании узоров закрепите лобзик на столе. Тогда вам будет виден весь рисунок. Вы сможете двумя руками направлять деталь по нужной траектории.
8. Для работы с тонким металлом подложите под него фанеру, чтобы заготовка не деформировалась.

Как закрепить электролобзик на столе

Если переделать обычный лобзик в настольный вариант, то его возможности расширятся.

1. Возьмите столешницу толщиной 12–15 мм. Просверлите в ней и в платформе лобзика четыре отверстия.
2. Установите столешницу на основание толщиной не менее 22 мм. Прикрутите лобзик.
3. Если у него есть патрубок для выдува опилок, можно подключить пылесос. Для этого проделайте круглое отверстие в задней части основания стола и проведите шланг от пылесоса.
4. Теперь можно пилить.

Как работать электролобзиком

1. Сделайте распилы вдоль и поперёк волокон. Если пилку уводит только вдоль, то замените её. Если дефект повторяется в обоих случаях, нужно отрегулировать направляющий узел.
2. У одних проблема решается настройкой ролика.
3. Для этого ослабьте его крепление и подвиньте вперёд или назад.
4. У других регулировкой направляющих сухарей. Они крепятся болтами. Ослабьте их и установите нужное положение.
5. Сделайте контрольные резы. При необходимости повторите регулировку.

Видео описание

В этом видео наглядно рассмотрены базовые вопросы для выбора электролобзика:

Топ из 5 для дома

В рейтинг лобзиков для домашней мастерской входит модель Фиолент ПМ 3-600Э. Считается, что он лучший с точки зрения цена/качество. За счёт алюминия в конструкции общая масса инструмента достаточно мала, чтобы удобно работать одной рукой. Здесь также имеется направляющий ролик для маятникового механизма, антифрикционная накладка, возможность менять положение платформы. Но есть небольшой люфт и шумно работает.

Фиолент ПМ 3-600Э Источник simpalsmedia.com

Bosch PST 900 PEL – эта модель близка к профессиональным. Здесь можно регулировать частоту хода, положение подошвы, имеются подсветка, принудительный сдув пыли, вставка для исключения сколов. Во время работы нет вибраций и сильного шума. Но пользователи отмечают неэргономичность лобзика, слабый сбор опилок пылесосом. У мастеров вызывает сомнение регулятор скорости из-за расположения на пусковой кнопке – высок риск поломки.

Makita 4329 K в кейсе – характеризуется малым весом, компактностью, высоким качеством по приемлемой цене. Инструмент пользуется спросом за точность реза, длительную работу без перегрева, низкий уровень шума. Здесь имеются регулятор частоты маятникового хода, сдув опилок. Но смена пилок проводится с помощью ключа, на подошву нужно отдельно приобретать накладку для профилактики царапин, положение платформы сложно корректировать.

Makita 4329 K Источник 24aul.ru

Что Такое Маятниковый Ход В Электролобзике ~ Повседневные вопросы

Что такое «Электролобзик» и как его использовать.

Электролобзик — это один из неподменных инструментов. Им делают разные пропилы в древесной породе, металле, пластике. Если вы еще не сталкивались с этим инвентарем, читайте эту статью. В ней мы поведаем о том, что необходимо знать начинающему мастеру.

Электролобзик маятниковый Фиолент ПМ 4 Professional

Механизм работы электролобзика.

Что можно пилить?

Что необходимо знать о толщине пропила?

Тип лобзика: Ручной.

Наибольшая частота хода пилки, ход/мин: 3000.

Малая частота хода пилки, ход/мин: 700.

Регулировка частоты хода пилки: Есть.

Длина хода пилки. мм: 26.

Глубина пропила дерева, мм: 100.

Глубина пропила стали, мм: 10.

Тип электропитания: Сеть.

Потребляемая мощность, Вт: 705.

Торговая марка: Sparta.

Страна производитель: Китай.

Глубина запила, мм: 280.

Тип лобзика: Ручной.

Наибольшая частота хода пилки, ход/мин: 3000.

Глубина пропила дерева, мм: 55.

Глубина пропила алюминия, мм: 10.

Глубина пропила стали, мм: 6.

Тип электропитания: Сеть.

Потребляемая мощность, Вт: 400.

Тип лобзика: Ручной.

Наибольшая частота хода пилки, ход/мин: 3000.

Малая частота хода пилки, ход/мин: 300.

Длина хода пилки, мм: 19.

Маятниковый ход: Есть.

Быстрозажимное крепление пилки: Есть.

Глубина пропила дерева, мм: 65.

Глубина пропила алюминия. мм: 10.

Глубина пропила стали. мм: 5.

Тип электропитания: Сеть.

Потребляемая мощность, Вт: 550.

Тип лобзика: Ручной.

Наибольшая частота хода пилки, ход/мин: 3000.

Длина хода пилки, мм: 19.

Глубина пропила дерева, мм: 72.

Глубина пропила стали, мм: 6.

Тип электропитания: Сеть.

Потребляемая мощность, Вт: 500.

Тип лобзика: Ручной.

Наибольшая частота хода пилки: 3100.

Малая частота хода пилки, ход/мин: 500.

Регулировка частоты хода пилки: Есть.

Длина хода пилки, мм: 18.

Маятниковый ход: Есть.

Глубина пропила дерева, мм: 65.

Глубина пропила стали, мм: 6.

Тип электропитания: Сеть.

Потребляемая мощность, Вт: 450.

Тип лобзика: Ручной.

Максимальная частота хода пилки, ход/мин: 3000.

Регулировка частоты хода пилки: Есть.

Длина хода пилки, мм: 20.

Маятниковый ход: Есть.

Быстрозажимное крепление пилки: Есть.

Глубина пропила дерева, мм: 90.

Глубина пропила стали, мм: 8.

Тип электропитания: Сеть.

Потребляемая мощность, Вт: 700.

Тип лобзика: Ручной.

Максимальная частота хода пилки, ход/мин: 3000.

Глубина пропила дерева, мм: 55.

Глубина пропила алюминия, мм: 8.

Глубина пропила стали, мм: 8.

Тип электропитания: Сеть.

Потребляемая мощность, Вт: 350.

Тип лобзика: Ручной.

Максимальная частота хода пилки: 3000.

Минимальная частота хода пилки, ход/мин: 500.

Регулировка частоты хода пилки: Есть.

Маятниковый ход: Есть.

Быстрозажимное крепление пилки: Есть.

Глубина пропила дерева: 80.

Глубина пропила стали, мм: 5.

Тип электропитания: Сеть.

Потребляемая мощность, Вт: 530.

Как установить пилочное полотно?

Какие пропилы можно выполнять?

Какой должна быть скорость движения пилки?

Меры безопасности при работе лобзиком.

1. Желательно воспользоваться защитой. Респиратор предотвратит попадание мельчайших частиц пыли в дыхательные пути, а очки защитят глаза. Для безопасной работы с пильной оснасткой надевайте перчатки. Так, вы не порежетесь острой кромкой и не обожжете руки при прикосновении к раскаленному от больших скоростей металлическому полотну.

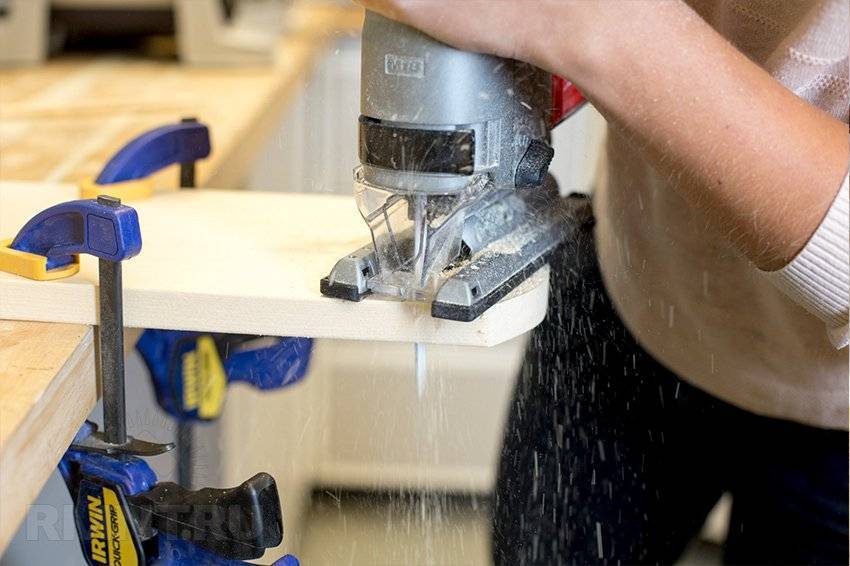

2. Зафиксируйте заготовку на рабочем столе, используя тиски или струбцины. Это предотвратит ее движение во время распиловки и снизит риск соскакивания пилки.

Тезисы

Для чего нужен маятниковый ход в электролобзике. Для чего нужен маятниковый ход в электролобзике? Выбрать электролобзик. Характеристики. Устройство. Применять маятниковый ход рекомендуется что в конечном итоге делало. Хочу приобрести Лобзик Bosch PST. Пользователь Евгений Лобанов задал вопрос в Что это за замОк вообще маятниковый ход. Маятниковый ход пилки электролобзика – зачем. Маятниковый ход пилки электролобзика Не забываем заглядывать в что тоже влияет на. Как выбрать электролобзик грамотно, с учетом. Принцип работы электролобзика состоит в что работа то маятниковый ход. Электролобзик – купить лобзик электрический по дереву в. Применение и выбор электролобзика. и вы не сможете заменить пилку в электролобзике. маятниковый ход Что такое. Полезные опции лобзиков; выпиливание лобзиком. Маятниковый ход. Главное достоинство быстрозажимного замка в том, что он Что такое. Как выбрать электролобзик, выбор электролобзика. Основными функциями в электролобзике являются, маятниковый ход, что такое глубина. Как пилить электролобзиком. Электролобзик, по сути. Шабер что это такое; электролобзике. В настоящее время обычный и маятниковый ход.

Выбор электролобзика

Лобзик MAKITA 4350FCT в коробке

Электрическая мощность. Чем мощнее инструмент, тем быстрее он распилит деталь. У разных моделей она варьируется и составляет от 300 до 700 ватт. Выбирайте мощность побольше, если вам предстоят работы с твёрдыми материалами и толстыми заготовками.

Эргономика. Большинство лобзиков имеют ручку в виде буквы D. Она удобна для работы одной рукой.

Некоторые модели профессионального инструмента имеют форму корпуса, приспособленную для работы двумя руками – левая рука на грибовидной рукояти сверху, правая держит инструмент за корпус. Удобный захват не утомляет руку при длительной работе и помогает во время пиления перемещать инструмент точно по намеченной линии.

Минус такой работы в том, что у вас не остаётся рук держать заготовку. Работать таким инструментом можно, только если деталь закреплена.

Профессиональный лобзик Festool Carvex 420

Изменяя число оборотов электродвигателя можно варьировать частоту хода пилки от 500 ходов в минуту до 3000 и более. Самые простые и дешёвые модели электролобзиков такой функции не имеют.

Профессиональный лобзик Festool

Профессиональные модели оснащаются также системой плавного пуска электродвигателя. После включения мотора обороты нарастают постепенно, без рывков. Инструмент не дёргается в руке, что способствует точности пиления.

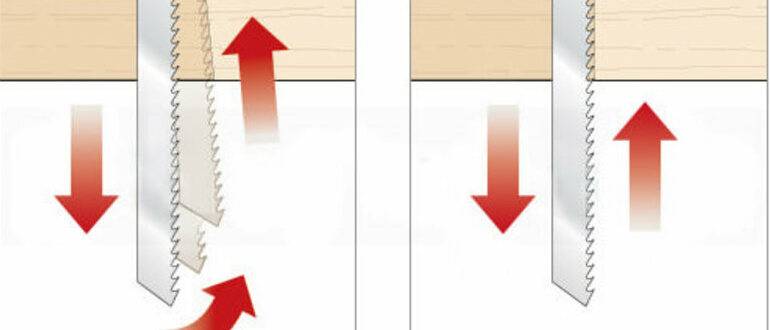

Маятниковая подкачка полотна

Суть подкачки полотна в том, что пилка движется не только вверх-вниз, но одновременно слегка качается как маятник в продольной плоскости вперёд-назад. Амплитуда этого качания меняется с помощью переключателя на маятниковом механизме. У самых простых моделей такого режима нет.

При работе с металлами, керамикой, тонкими деревянными деталями подкачка полотна не используется. При резке толстых деревянных заготовок подкачка увеличивает скорость пиления в несколько раз.

Подошва электролобзика

Модели нижнего и среднего ценового диапазона оснащаются штампованными стальными подошвами. У них имеется один существенный недостаток – недостаточная жёсткость. В процессе эксплуатации такое основание деформируется и лобзик уже не так плотно прижимается к поверхности детали. Во время пиления инструмент «гуляет» – точность резки ухудшается.

Продвинутые модели имеют литую алюминиевую подошву. Вдобавок у неё может быть пластиковая накладка, которая предотвращает царапины на поверхности распиливаемой детали.

Полотно сменной пилки может закрепляться на конце шпинделя с помощью винтового зажима либо в быстрозажимном бесключевом устройстве.

Простой винтовой зажим подходит для закрепления оснастки с любой формой хвостовика. Под рукой должна быть отвёртка или шестигранник. Быстрозажимные механизмы не столь универсальны, зато не нуждаются в дополнительных инструментах.

Профессиональный лобзик Festool с функцией подключения пылесоса

К ним можно отнести возможность подключения пылесоса, подсветку рабочей зоны и лазерный указатель линии реза. Этими опциями оборудованы, как правило, профессиональные модели лобзиков и некоторые бытовые. Они облегчают работу мастера, но не являются остро необходимыми.

Мощность лобзика влияет на его производительность. Чем больше мощность, тем толще заготовки, с которыми он справится, и быстрее работа.

Регулировка оборотов электродвигателя и подкачка полотна совершенно необходимы, если вы будете работать не только с мягкой древесиной, но и с другими материалами.

Для разовой несложной работы сгодится любая модель лобзика. Но в общем случае для электролобзиков справедливо утверждение «дороже – лучше».

Мощность инструмента

Максимальная частота хода

Скорость пиления лобзика оценивается по такому параметру, как частота хода штока – чем чаще движется пильное полотно, тем быстрее осуществляется пропил. У наиболее востребованных моделей максимальная частота хода составляет 2700-3100 ходов/мин. Для резки материалов разной твердости предусмотрена регулировка частоты.

Глубина пропила

Из вспомогательных, но не менее важных функций электролобзиков, стоит обратить внимание на:

• маятниковый ход;
• угол наклона подошвы;
• плавность спуска;
• функцию поддержки оборотов при нагрузке;
• сдув стружки;
• подсветку;
• лазерный указатель.

Проведем обзор лобзиков каждого класса и составим рейтинг лучших, по отзывам пользователей, моделей.

Недостатки

Во-первых, у этого электролобзика нет регулятора оборотов, так что пилить пластики (поликарбонат, оргстекло и т.п.) им невозможно (они плавятся). Далее:

Фото 3

Нет быстрозажимного механизма пилки, так что каждый раз приходится отверткой отвинчивать и завинчивать два винта. Кроме того, та херня, которой пилка прижималась, сделана из алюминия (или цинка?) и развалилась:

Фото 4

так что пришлось изготавливать замену из квадратного куска железа толщиной 4 мм путём пропиливания ручной ножовкой штробы посередине и просверливания двух отверстий под винтики (см. Фото 3).

Также ось опорного (под пилку) ролика стёрлась, пришлось менять (Фото 3 внизу; торчащая шляпка — это от вставленного своего гвоздя).

А ещё вся нижняя станина крепиться всего лишь одним винтом и крутиться во все стороны (чтобы можно было пилить под углом), но из-за этого очень трудно настроить перпендикулярность пилки станине.

Какие бывают лобзики

Различают лобзики двух типов:

• С грибообразной ручкой;
• С рукояткой в виде скобы;

Который из них лучше, трудно сказать однозначно, это зависит от многих факторов, и потому производители выпускают лобзики в обеих вариантах.

Рабочим инструментом в электролобзике является пилка, которая совершает поступательные движения по специальным направляющим. Рабочий ход этой пилки осуществляется только при движении вверх, что позволяет инструменту прижиматься к поверхности детали, а не отталкиваться от нее. Особенностью такого принципа работы является то, что при работе с хрупкими заготовками резы получаются без сколов и заусенцев. Обычно в качестве направляющих для пилки используется опорный ролик, но существуют и модели лобзиков с направляющими в виде губок. Бытует мнение, что второй тип направляющих уменьшает нежелательные колебания пилки и способствует более точной линии реза. При этом следует учитывать, что в местах с трением повышается износ деталей.

Большое значение при выборе электролобзика имеют граничные показатели толщины резания различных материалов. Обычно в паспорте указываются данные для сталей, цветных металлов и дерева. Эти показатели наряду с мощностью позволят определить возможности выбранного инструмента. Кстати, если выбирая лобзик, вы сравниваете две модели, у одной из которых при одинаковой мощности указана меньшая толщина резания цветных металлов, к примеру, то это не значит, что данный прибор хуже. Просто при тестировании в качестве материала для одного инструмента могла использоваться медь, а в другом – алюминий. А поскольку плотность у этих металлов разная, то и показания отличаются. Как бы то ни было, чем мощнее лобзик, тем с большей толщиной любого материала он может справиться.

Важной особенностью различных моделей электролобзиков является маятниковый ход пилы, когда при работе лезвие совершает движения не только вверх и вниз, но и еще по кривой, подпиливая материал впереди реза. Такой маятниковый ход применяют только для прямолинейных резов, при этом их качество значительно увеличивается. Величина амплитуды маятникового хода регулируются в лобзиках при помощи переключателя – это делается для регулировки инструмента при работе с разными материалами

Считается, что маятниковый ход продлевает срок эксплуатации пил в лобзике

Величина амплитуды маятникового хода регулируются в лобзиках при помощи переключателя – это делается для регулировки инструмента при работе с разными материалами. Считается, что маятниковый ход продлевает срок эксплуатации пил в лобзике.

Некоторые модели электролобзиков оснащены регуляторами числа резов. При нетвердом материале число резов максимально, а чем тверже материал, тем меньше число резов. Кстати, некоторые материалы по типу органического стекла необходимо резать с дополнительным охлаждением.

Важной деталью лобзика является опорная плита. Именно этим элементом он перемещается по поверхности обрабатываемой детали. Для удобного резания материалов под углами опорная плита оснащена специальным механизмом, позволяющим зафиксировать инструмент под необходимым углом к поверхности детали

Как правило, электролобзики могут закрепляться под углом в 45 градусов в одну или другую сторону, но встречаются модели с другим шагом градусов – 15, 30, 45

Для удобного резания материалов под углами опорная плита оснащена специальным механизмом, позволяющим зафиксировать инструмент под необходимым углом к поверхности детали. Как правило, электролобзики могут закрепляться под углом в 45 градусов в одну или другую сторону, но встречаются модели с другим шагом градусов – 15, 30, 45.

Дорогие модели лобзиков могут оснащаться константной электроникой. Вне зависимости от нагрузки, эта система автоматически поддерживает установленное число двойных ходов в минуту.

Для удобства во время длительной работы практически все модели лобзиков оборудуются кнопкой застопоривания выключателя. Это делается для того, чтобы мастер во время работы не держал постоянно палец на кнопке пуска.

Для защиты мастера электролобзики оснащаются специальными предохранительными щитками, а некоторые модели оснащаются и механизмами от прикосновения.

Для того, чтобы во время работы лобзиком образовывалось меньше пыли, большинство моделей оснащается приспособлением для подключения пылесоса.

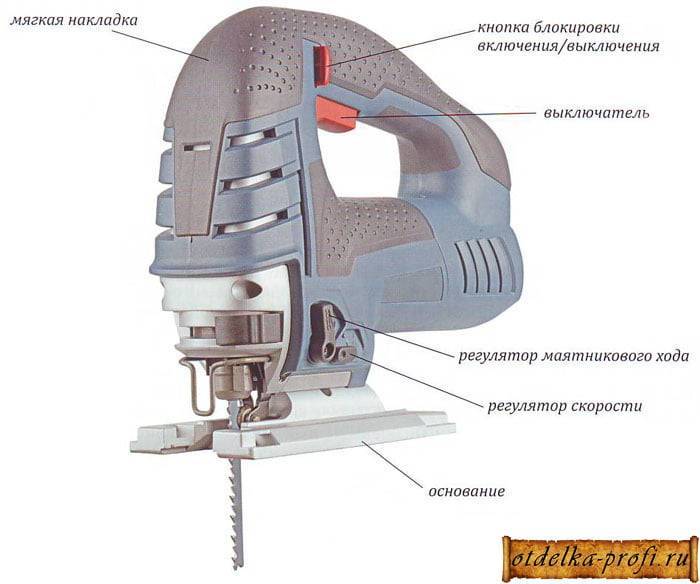

Из чего состоит: дополнительные функции

Современные электролобзики оснащаются целым рядом дополнительных опций. Они расширяют диапазон возможных работ с инструментом, упрощают процесс пиления. Чаще встречаются следующие функции:

Рисунок 3 – Дополнительные функции электролобзика

• Маятниковый ход (подкачка). Возможность придавать пилке дополнительные движения в возвратном направлении. Повышает производительность инструмента, скорость резки и упрощает работу с рыхлым материалом. Может иметь 1-4 скорости;
• Подключение пылесоса (внешний патрубок). Полезно для продолжительной работы. Позволяет подключить пылесос для удаления излишков пыли, опилок, стружки. Способствует улучшению видимости реза;
• Поворот пилки. С помощью опции пилку можно двигать под любым углом от 0 до 360. Необходимая функция для осуществления округлых резов;
• Фиксатор угла пилки. Позволяет закрепить полотно под необходимым углом. Без этого невозможно делать фигурные пропилы;
• Подсветка и лазерный указатель. Упрощают пиление в затемненных условиях, помогают делать более точные резы.

В качественной модели должен быть защитный пластиковый экран, сдерживающий опилки и стружку в одном месте. В инструкции дополнительные функции всегда идут отдельным пунктом, при выборе конкретной модели их легко пропустить – следует внимательно осматривать сам инструмент, уточнять комплектацию у продавца.
