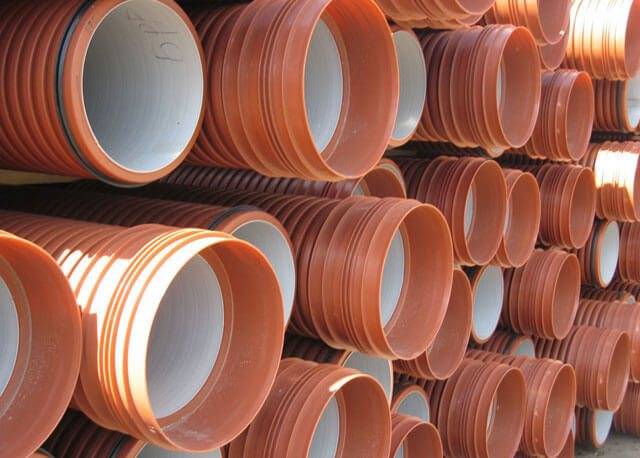

Полипропилен в наружных сетях
Полипропиленовые канализационные изделия ставят не только во внутренних, но и в наружных сетях. Хотя сам материал является достаточно мягким. Главное – выбирать разновидности труб, которые подходят именно для этой работы. И правильно подбирать фасонные части.
Например, выпускают только однослойные и гладкие полипропиленовые конструкции для внутренней канализации. А для наружных сетей, материал имеет немного другую конструкцию.
Двухслойность – главное отличие от обычных аналогов для канализации. Внутренний слой делают гофрированным, а внешний оставляют совершенно гладким. Из за такой конструкции, им не страшны любые нагрузки.
Общие сведения о классификации труб
Трубы изготавливаются из полипропилена.
Гомополимер
Стандарты PPR
- ГОСТ 21553 — Материал плавится при температуре +149 градусов по Цельсию
- ГОСТ 15139 – плотность 0,9 гр/см.куб.
- ГОСТ 11262 – растяжение 24-25 Н/кв.мм, удлинение при его достижении 50%
- Прочность на разрыв 34-35
- ГОСТ 15173 термическое расширение коэффициент – 0,15 мм/ммс
- ГОСТ 23630 теплоемкость 2 кДж/кг при +20 по Цельсию
- Немецкий стандарт. Теплопроводность 0,24 ватт на м/с при +20 по Цельсию
Особенности PPR
- Отсутствие коррозии и распада. Долгий срок службы. Отопление и ГВС – 50 лет, холодное водоснабжение – 100 лет
- Внутренний диаметр не меняется в течение эксплуатации, стенки гладкие, не образуется налипаний.
- Лояльная цена
- Легкие
- Не требует лакокрасочного покрытия. Ремонт без особенностей. Замена поврежденного участка производится без дорогой спецтехники
- Соединяется в монолитную систему, что гарантирует полную гидроизоляцию. Резьбовые соединения сведены к минимуму.
- Минимум конденсата. Низкая теплопроводность.
- Практически бесшумные
- Не подвержены воздействию перепада температуры
- Хорошо перенося агрессивную среду
- Материал экологически чистый
Применение
- Монтаж водопровода
- Создание системы отопления
- Канализационная система и ливневая канализация
- Перевоз агрессивных химикатов
- Для транспортировки сжатого воздуха
- Для системы полива
- Для дренажных устройств
То, какие трубы будут применяться, для монтажа напрямую связано со сферой применения. Изделия обладают разными характеристиками. Например, для системы канализации главными показателями являются максимальная температура и давление, а для водопроводной магистрали требования повышенные.
Техническая характеристика
- PN 10 -давление не выше 10 атмосфер, температура 20 градусов. Можно использовать для ХВС и технической воды.
- PN16 – давление до 16 атмосфер, температура +60 градусов по Цельсию. Наружный диаметр 1,6 -11 см. Хорошо подойдут для теплого пола.
- PN20 – давление 20 атм. Температура 95 градусов по Цельсию. Идеальны для ЦО
- PN 25 – материал содержит алюминиевую фольгу или стекловолокно. Облазают высокой прочностью. Давление 25 атм., максимальная температура 95 градусов по Цельсию.
| Наружный диаметр (мм) | PN10 | PN20 | PN25 | ||||
| Диаметр внутри | Толщина стенки | Диаметр внутри | Толщина стенки | Диаметр внутри | Толщина стенки | ||
| 16 | 10,6 | 2,7 | |||||
| 20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 | |
| 25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 | |
| 32 | 26,0 | 3,0 | 21,2 | 5,4 | 21,2 | 3,0 | |
| 40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 | |
| 50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 | |
| 63 | 51,4 | 5,8 | 42 | 10,5 | 42 | 5,8 | |
| 75 | 61,2 | 6,9 | 50 | 12,5 | 50 | 6,9 | |
| 90 | 73,6 | 8,2 | 6 | 15 | |||
| 110 | 90 | 10 | 73,2 | 1,8,4 | |||
| Эквивалентный проход (мм) | Наружный диаметр (мм) |
| 10 | 16 |
| 15 | 20 |
| 20 | 25 |
| 25 | 32 |
| 32 | 40 |
| 40 | 50 |
| 50 | 63 |
| 65 | 75 |
| 80 | 90 |
| 90 | |
| 100 | 110 |
| 125 | 125 |
| 150 | 160 |
| 160 | 180 |
| 200 | 225 |
| 225 | 250 |
| 250 | 280 |
| 300 | 315 |
| 400 | 400 |
| 500 | 500 |
| 600 | 630 |
| 800 | 800 |
| 1 000 | 1 000 |
| 1 200 | 1 200 |
| Температура По Цельсию | Срок службы | Тип трубы | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Допустимое превышение давления кгс/см2 | |||||
| 20 | 10 | 13,5 | 21,7 | 21,7 | 33,9 |
| 20 | 25 | 13,2 | 21,1 | 26,4 | 33,0 |
| 20 | 50 | 12,9 | 20,7 | 25,9 | 32,3 |
| 30 | 10 | 11,7 | 18,8 | 23,5 | 9,3 |
| 30 | 25 | 11,3 | 18,1 | 22,7 | 28,3 |
| 30 | 50 | 11,1 | 17,7 | 22,1 | 27,7 |
| 40 | 10 | 10,1 | 16,2 | 20,3 | 25,3 |
| 40 | 25 | 9,7 | 15,6 | 19,5 | 24,3 |
| 40 | 50 | 9,2 | 14,7 | 18,4 | 23,0 |
| 50 | 8,7 | 13,9 | 17,3 | 23,5 | 21,7 |
| 50 | 25 | 8,0 | 12,8 | 16,0 | 20,0 |
| 50 | 50 | 7,3 | 11,7 | 14,7 | 18,3 |
| 60 | 10 | 7,2 | 11,5 | 14,4 | 18,0 |
| 60 | 25 | 6,1 | 9,8 | 12,3 | 15,3 |
| 60 | 50 | 5,5 | 8,7 | 10,9 | 13,7 |
| 70 | 10 | 5,3 | 8,5 | 10,7 | 13,3 |
| 70 | 25 | 4,5 | 7,3 | 9,1 | 11,9 |
| 70 | 30 | 4,4 | 7,0 | 8,8 | 11,0 |
| 70 | 50 | 4,3 | 6,8 | 8,5 | 10,7 |
| 80 | 5 | 4,3 | 6,9 | 8,7 | 10,8 |
| 80 | 10 | 3,9 | 6,3 | 7,9 | 9,8 |
| 80 | 25 | 3,7 | 5,9 | 7,5 | 9,2 |
| 95 | 1 | 3,9 | 6,7 | 7,6 | 8,5 |
| 95 | 5 | 2,8 | 4,4 | 5,4 | 6,1 |
Достоинства и недостатки ПП труб
Канализационные трубы из
полипропилена обладают следующими достоинствами:
- длительный срок службы. По заявлениям производителей, они не теряют своих рабочих качеств
до 50 лет, а если подается только холодная вода — до 100 лет; - не склонны к образованию наслоений или твердых
отложений; - не распространяют шум;
- полипропилен обладает низкой теплопроводностью,
поэтому на поверхности труб отсутствует конденсат; - канализация из полипропиленовых труб в 9 раз легче, чем такая же
система из металлических трубопроводов; - простота монтажных работ;
- не требуют ухода или специального обслуживания;
- не реагируют на воздействие воды или агрессивных
химических соединений; - обладают высокой эластичностью и хорошо
противостоят механическим воздействиям; - стоимость ПП труб невысока, доступна для массового покупателя.
К недостаткам материала следует отнести:
- обладают высоким коэффициентом линейного расширения
при изменении температуры; - сложность изгибания труб. Несмотря на свою
эластичность, материал обладает высокой памятью и всегда возвращается в
первоначальную форму. Единственным вариантом придания изгиба становится
фиксация с помощью внешних оправок или заливка бетоном; - при понижении температуры они становятся
хрупкими, поэтому для наружных участков системы применяются с определенными
ограничениями.
Из всех подобных изделий именно трубы полипропиленовые
канализационные демонстрируют оптимальный набор эксплуатационных качеств
в сочетании с низкой ценой.
Таблицы размеров канализационных труб ПВХ
Одним из весомых факторов, который придется реализовывать в процессе планирования канализации, является правильный расчет характеристик для каждого из монтируемых участков. Расчетные работы важны, поскольку их правильное выполнение позволяет сократить затраты и добиться желаемой эффективности.
Любой современный производитель готов предложить широкий диапазон труб, обладающих разными длиной, диаметром и другими индивидуальными характеристиками.
Для создания канализационных систем не используется продукция, диаметром менее 50 мм, 32 и 40 мм трубы используются для электропроводки. А вот 50 мм детали применяются для создания канализационной сети внутри помещения и подключения сантехнических агрегатов.
Какие виды бывают для наружных и внутренних работ
В настоящее время выбор настолько разнообразен, что приходится подробно знакомиться с техническими характеристиками каждого вида, чтобы не ошибиться в выборе. Канализационные трубы могут различаться:
- По области применения. Нужно различать трубы для наружных и внутренних систем. На первые оказывается воздействие пониженными температурами, до минус 10-20 градусов по Цельсию. Внешние трубы подвергаются механическому воздействию (давлению), должны выдерживать контакт с грунтом.
По материалам. Трубы изготавливаются из различных материалов. Только пластик может иметь несколько разновидностей, которые отличаются друг от друга по внешним данным и по техническим характеристикам.
- По внешнему виду. Могут быть гладкими и гофрированными. Гладкие трубы препятствуют образованию засоров, гофрированные — имеют высокую прочность. Гофрированные трубы могут быть гладкими внутри и ребристыми снаружи. Они намного лучше переносят механические нагрузки, связанные со сжатием.
- По размеру. Здесь имеется как размер отрезка трубы, которые изготавливаются по 50, 200 см и т. д., так наружный диаметр и толщина стенки трубы.
В многоквартирном доме собственник имеет дело только с трубами для внутренних работ. Они должны выдерживать температуру около 70 градусов и кратковременно — 90-95о. В частном доме, когда выполняется внешняя разводка, такие элементы уже не потребуются, поскольку окружающая среда и смешанные стоки снижает температуру. К тому же трубы, выдерживающие повышенные температуры дороже.
Классификация труб
В зависимости от температуры, которой будут подвергаться ПП трубы, их используют в системах:
- холодного водоснабжения;
- подачи горячей воды/отопления;
- канализации;
- вентиляции.
В зависимости от технологии производства выделяют:
- армированные;
- неармированные.

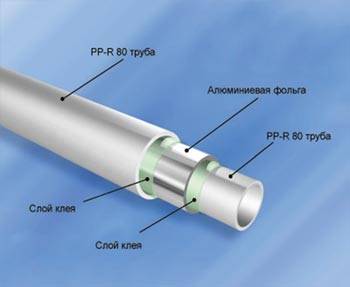

ПП труба, армированная алюминиевой фольгой
В зависимости от сферы применения трубы полипропиленовые для канализации и водоснабжения бывают следующих видов:
- PN 10 с наружным диаметром 20–110 мм и внутренним 16,2–90 мм; толщина стенок от 1,9 до 10 мм; обеспечивает холодное водоснабжение при давлении 1 МПа и циркуляцию в системе теплого пола (соответственно +20/+45 °C);
- PN 16 – для холодного /горячего водоснабжения до + 60 °C с давлением 1,6 МПа;
- PN 20 выдерживает давление до 2 МПа, температуру жидкости до +80 °C и используются для подачи горячей воды; наружный диаметр составляет 16–110, внутренний – 10,6–73,2 мм с толщиной стенок от 16 до 18,4 мм;

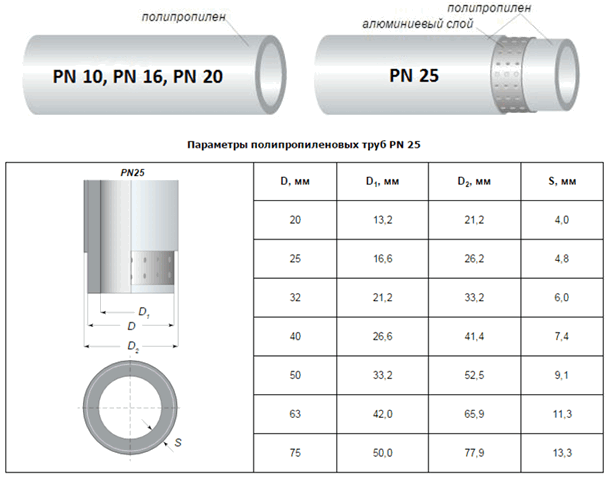

- PN 25 – армированные алюминиевой фольгой, во многом благодаря многослойности выдерживают температуру теплоносителя до +95 °C, что делает их идеальными кандидатами для системы горячего водоснабжения при номинальном давлении 2,5 МПа; величина внешнего диаметра 21,2–77,9, а внутреннего – 13,2–50 мм с толщиной стенок 4–13,3 мм.

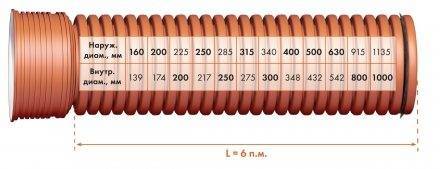

Диаметры гофрированных труб
На основе молекулярной структуры материала он бывает:
- PPN – гомополимер полипропилена, низкомолекулярное соединение; опуская химические подробности, скажем только, что несмотря на прочность, такая труба канализационная полипропиленовая беззащитна к перепадам температуры и от мороза может рассыпаться в пух и прах;
- PPB – блок-сополимеры полипропилена или как его еще называют, тип 2 полипропилена; в состав этого материла входит полиэтилен, придающий ему эластичность; теплостойкость значительно выше PPN;
- PPR – рандом-сополимеры или тип 3 полипропилена – уникальный материал, имеющий кристаллическую структуру, благодаря которой изделия выделяется исключительной прочностью, противостоит перепадам температуры (до +140 °C) и воздействию щелочей/кислот; именно тип 3 имеет память формы, возвращающая изделию первоначальные физические параметры после воздействия низкой температуры.

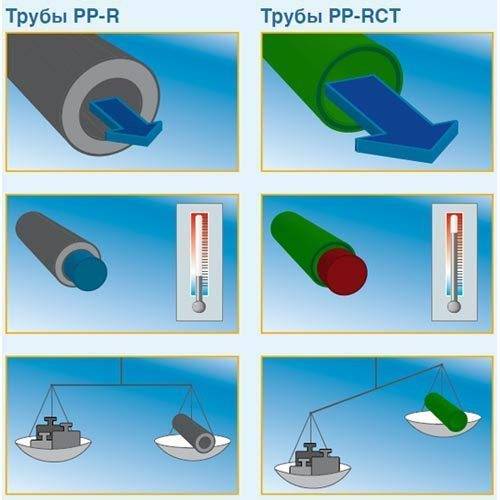

Разница очевидна
Как сориентироваться в маркировке
На своей поверхности ПП трубы имеют маркировку – непонятные на первый взгляд буквы и цифры, которые содержат ценную информацию.
Сначала стоит название производителя и его логотип, а далее учимся читать:
аббревиатура, обозначающая материал, например, N (гомополимер), В (блок-сополимер), или РРRС (сочетание РР всегда означает полипропилен);
номинальное давление (PN), которое держит канализационная полипропиленовая труба;
- 25х4,2 – диаметр и толщина стенки;
- класс эксплуатации;
- максимальное давление, выраженное в МПа;
- завершает строку номер документа (ГОСТ, ТУ).
Больше половины цифр уже понятно
Кроме общепринятой, маркировка может содержать дополнительную информацию о соответствии международным стандартам, MRS классификации – что-то вроде минимальной гарантии. Из массы цифр последние две указывают на дату производства.
Труба полипропиленовая для канализации: ГОСТ
На канализационные коммуникации и фитинги существует ГОСТ 32414 от 2013 года. Согласно стандарт,у максимальное увеличение среднего наружного диаметра по сравнению с номинальным для труб с диаметром от 32 до 63 мм составляет 0,3 мм, от 75 до 125 – 0,4 мм, 160 мм – 0,5 мм, 200 мм – 0,6 мм.
Трубы для канализации также различаются толщиной стенок и диаметром, чем выше нагрузка на систему — тем больше должны быть эти параметры
ГОСТ устанавливает диапазоны значений средней толщины стенки для труб разного номинального диаметра. Так, для изделий диаметром 32-50 мм это значение варьируется от 1,8 до 2,2 мм (канализационные трубы серии S 16 и S 20), для иных труб параметры даны в таблице.
Таблица 1
| Для серии S 16, *10-1 мм | Диаметр | Для серии S 20, *10-1 мм |
| 20-24 | 63 мм | 18-22 |
| 23-28 | 75 мм | 19-23 |
| 25-30 | 80 мм | 20-24 |
| 28-33 | 90 мм | 22-27 |
| 32-38 | 100 мм | 25-30 |
| 34-40 | 110 мм | 27-32 |
| 39-45 | 125 мм | 31-37 |
| 49-56 | 160 мм | 39-45 |
| 62-71 | 200 мм | 49-56 |
Если полипропиленовые изделия для сетей канализации изготавливаются с фаской, то ее угол должен составлять 15-45 градусов к оси трубы. Предельное отклонение длины коммуникаций в большую либо меньшую сторону не более 10 мм.

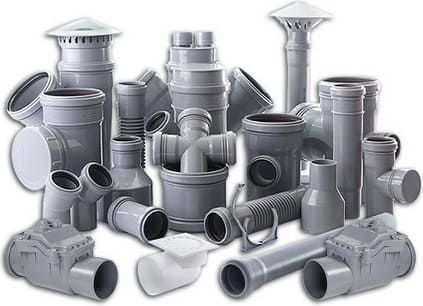

Размеры внутренних ПВХ труб
Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.
Рекомендуемые размеры для внутренней канализации:
| Сантехнический прибор | Внутренний диаметр (мм) |
| Унитаз | 110 |
| Ванна, душевая кабинка, мойка | 40 — 50 |
| Раковина, биде | 40 — 50 |
| Стиральная и посудомоечная машинка | 25 |
| Комбинированный слив | 50 |
| Канализационная разводка | 50 |
| Стояк | 110 |
| Отводы | 65 — 75 |
Назначение ПВХ трубы и основные характеристики
Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.
В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.
Это может быть:
- внутренняя канализация:
- наружная;
- напорная система;
- самотечный слив.
Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.
Что касается труб из ПВХ, то они характерны такими показателями:
- высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
- устойчивость к негативному влиянию агрессивной среды;
- идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
- большое значение внутреннего давления, минимум 6 бар, а максимум 16;
- самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
- удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
- предел прочности равен 50 Мпа, а срок службы около 50 лет.
Размеры труб для внутренних и наружных систем
Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.
Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.
В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:
- Dн — внешний диаметр трубы,
- d — внутренний диаметр,
- Dy — усредненный показатель просвета,
- b — толщина стенки.
По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):
- 25 мм — стиральные машины, посудомойки,
- 30-47 мм — раковина в ванной, биде,
- 38-50 мм — кухонная кабинка, ванна или душ,
- 50 мм — разводка канализационной системы внутри здания,
- 70-86 мм — различные отводы от центрального стояка,
- 100-118 мм — унитаз, центральный стояк,
- 150-190 мм — участок от центрального стояка до городских канализационной системы,
- 200 мм — отвод стоков от бань (саун),
- 240-300 мм — отвод стоков из бассейнов,
- 300-1100 мм — городские канализационные магистрали.
Видео:
Преимущества ПВХ материала
Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:
- Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
- Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
- Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
- Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
- Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
- Простота и возможность быстрого выполнения монтажных работ.
Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.
Виды
На сантехническом рынке сегодня представлен просто огромный ассортимент труб канализации. Есть варианты из разных материалов и с различными характеристиками. Такое разнообразие обусловлено большим количеством производителей и большой потребностью в подобных изделиях.
Чугун
Самым привычным и широко распространенным является чугун. Трубы из него отличаются высокой прочностью, огнестойкостью и долговечностью (срок службы 60–80 лет), а также устойчивостью к химии и перепадам температуры. Среди недостатков чугунных изделий можно выделить высокую цену и сложности с монтажом из-за большого веса. Плюс для чугуна свойственна шершавость поверхности, приводящей к наслоению жира внутри трубопровода и его сужению.
Способы соединения чугунных труб для канализации
Сталь
Стальные трубы обойдутся дешевле чугунных, но прослужат гораздо меньше (максимум 30 лет). Они гораздо более подвержены коррозии, нежели аналоги из чугуна. В частных домах этот вариант встречается крайне редко. Если долговечность не столь важна, то лучше внутреннюю канализацию лучше сделать из пластика.
Способы соединения стальных труб
Трубы ПВХ
Наиболее распространенными среди пластиковых труб являются изделия из ПВХ (PVC, поливинилхлорида). Они дешевы, легки по весу, гладкие внутри и служат порядка 40 лет. Плюс ПВХтрубы устойчив к коррозии и агрессивной среде.
Единственный их серьезный недостаток – довольно низкий максимум рабочей температуры. Нагретая выше +600 С вода при длительном воздействии постепенно разрушает поливинилхлорид. Вообще трубу ПВХ рекомендуется использовать при укладке уличного участка канализации, где стоки с разных сантехнических приборов уже смешаны и не столь горячие.
Способы соединения труб из ПВХ
Полипропилен
В сравнении с PVC полипропилен более прочен и спокойно переносит нагрев до +1000С. Трубные изделия из него отличаются повышенной износостойкостью и способны прослужить до 100 лет. Но они и стоят несколько дороже, нежели трубы ПВХ для внутренней канализации.
Способы соединения труб из полипропилена
Полиэтилен
Полиэтиленовые аналоги по характеристикам практически полностью повторяют поливинилхлоридный вариант. Они лишь немногим более стойкие к агрессивной химии, но при этом обойдется дороже труб ПВХ. Плюс изделия из полиэтилена более мягкие и легче повреждаются изнутри абразивными частичками (песчинками или ржавчиной, содержащимися в сточной воде канализации частного дома).
Способы соединения труб из полиэтилена
Асбестоцемент
Канализационные трубы из асбестоцемента обычно используют для прокладки уличной части системы водоотведения. Их отличает повышенная коррозионная стойкость и дешевизна. Однако прослужат они максимум 25 лет. Потом асбестоцементную трубу обязательно придется менять из-за износа.
Способы соединения труб из асбестоцемента
Керамика
Самой долговечной, устойчивой к химии, гладкой и одновременно дорогой является керамика. Трубы для внутренней канализации из этого материала относятся к премиум-сегменту. При этом они достаточно хрупки и сложны в самостоятельном монтаже.
Способ соединения керамических и чугунных труб
Требования к трубам наружной канализации
Элементы наружной части канализационной системы работают среди большего количества неблагоприятных факторов и при более серьёзных нагрузках, поэтому они должны быть:
- устойчивыми к постоянному притоку грунтовых вод, вызывающему изменение положения узлов стыка, что приводит к нарушению герметичности системы;
- прочными, чтобы противостоять механическим перегрузкам динамического или статического типа;
- способны выдерживать массу лежащей сверху земли и передвигающихся людей и транспортных средств.
В отдельных случаях такие трубы дополнительно защищают, укладывая их в прочные короба.
Сравнение характеристик различных материалов и советы по выбору
Полиэтиленовые трубы дешевле остальных, но расчет и монтаж даже раструбных фитингов сложней, потому что движение воды в обратном (относительно уплотнителя) направлении повышает нагрузку на резиновое кольцо. Если систему спроектировали и смонтировали с ошибками, то через 3-5 лет уплотнительное кольцо усохнет, и соединение даст течь.
Для подключения к унитазу используйте любой вид труб, при низких температурах срок службы одинаков. Для ванны и раковины используйте полиэтиленовые или полипропиленовые трубы. Из-за слива воды температурой свыше 50 градусов ПВХ труба деформируется, и на стыках появится течь.
Для подключения стиральных машин используйте только полипропиленовые трубы. Стиральные машины рассчитаны на нагрев воды до температуры 90 градусов, что губительно для ПВХ и полиэтилена. Для стояков используйте ПВХ трубы – они недороги, прочны. Пока горячая вода доберется до стояка, температура понизится, скорость движения по вертикальной трубе возрастет, и температура не повредит материалу труб.
Для напорной канализации после насоса устанавливайте полиэтиленовую трубу высокого давления со сварными фитингами или сварным швом. Трубы с раструбными фитингами ненадежны при работе под давлением, резина уплотнителя усохнет через 3-5 лет, и придется сильно потратиться на ремонт.
Для наружной канализации используйте толстостенные полиэтиленовые трубы со сварными фитингами или ПВХ и полипропиленовые гофрированные трубы и фитинги, предназначенные для укладки под землей. Они изготовлены из материалов желтого и оранжевого цветов и имеют двухслойную структуру, повышающую жесткость. Такие трубы в 2-4 раза дороже обычных и выдерживают давление грунта.
Канализационные пластиковые трубы диаметры, цены
Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить
Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет
Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность.
Пластиковые канализационные трубы делают из различных полимеров и их композиций
Виды пластиковых канализационных труб
Под общим названием «пластик» продаются изделия из разных видов полимеров:
- полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
- поливинилхлорид (ПВХ),
- полипропилен (ПП)
И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.
Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).
Пример внутридомовой разводки канализации из пластиковых труб
Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.
Размеры и диаметры
Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).
Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.
Параметры канализационных пластиковых труб
Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.
Как выбирать диаметр для подключения сантехнических приборов
По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.
Характеристики труб из полипропилена
Лучшего варианта, чем полипропиленовая труба, придумать для организации водоснабжения в доме сложно. Практически по всем техническим характеристикам полипропилен (термопластичный полимер пропилена, ПП, PP) превосходит поливинилхлорид и полиэтилен. У данного пластика самая низкая плотность (0,91 г/см3) среди аналогов, используемых для производства трубных изделий и фитингов к ним.
Из полипропилена выпускают широкий ассортимент продукции
При этом полипропиленовые трубы отличаются повышенной стойкостью к воздействию щелочей и кислот, а также высокой рабочей температурой и хорошей сопротивляемостью к деформации при ударах. Плавиться ПП начинает при 160–170 градусов С, а размягчаться приблизительно при 140 градусах С. Все зависит от использованных на производстве добавок и пластификаторов.
Таблица классов эксплуатации пластиковых труб по ГОСТ Р 52134-2003
| Класс | Описание | Температура |
|---|---|---|
| 1 | Горячее водоснабжение | 60° |
| 2 | Горячее водоснабжение | 70° |
| 3 | Низкотемпературное напольное отопление | 60° |
| 4 | Высокотемпературное напольное и низкотемпературное радиаторное отопление | 70° |
| 5 | Высокотемпературное радиаторное отопление | 90° |
| ХВ | Холодное водоснабжение | — |
Трубы из полипропилена подходят как для водопровода (ХВС и ГВС), так и для отопления. Однако здесь надо внимательно смотреть на маркировку. Сейчас выпускаются разные варианты этого пластика, различающиеся технологией изготовления и характеристиками.
Стандартные параметры
Отечественный ГОСТ и немецкий DIN устанавливают основные физико-химические параметры материала:
- трубы полипропиленовые канализационные ГОСТ 11262 имеют предел текучести 24–25 Н/мм2;
- предел прочности на разрыв в диапазоне 34–35 Н/мм 2;
- плотность от 0,93 до 0,95 г/см 3 (ГОСТ 26996-86);
- коэффициент шероховатости – 0,00011;
- коэффициент линейного расширения – 0,15 (в 5 раз выше, чем у армированных);
- температура плавления – +149 °C (ГОСТ 21553);
- теплопроводность – 0,24 Вт/мК при +20 °C (DIN 52612);
- модуль упругости при изгибе – 1200 МПа (ГОСТу 4648-71, DIN 53452);
Нормативными документами определен наружный диаметр от 13 до 1200 мм, и длина отрезков в диапазоне 150–3000 мм. Канализационные трубы из полипропилена имеют среднюю толщину стенок в пределах 2,9–18,3 мм (ГОСТ Р 52134-2003).
Некоторые характеристики гофрированной трубы из полипропилен-блок-сополимера
